在 ICT 系统集成、政企园区、校园、工业网络项目交付里，VLAN 是网络工程师必须掌握的基础核心技术。很多新人以为 VLAN 只是创建网段、把端口划入对应 VLAN 就完成工作，实际项目落地中，经常出现办公主机随意访问监控设备、同网段终端互相攻击、广播风暴造成全网卡顿、不同业务网段无防护互通等故障。

大量企业、园区网络，仅仅完成 VLAN 划分，缺少配套隔离策略，埋下网络故障与内网安全双重隐患。VLAN 只能完成广播域分割，想要做到真正安全，还需要配合端口隔离、PVLAN、ACL 访问控制等技术做纵深防护。

一、为什么政企、园区网络必须做 VLAN 划分

交换机默认所有端口处于 VLAN1，所有终端共处同一个广播域，会带来两大致命风险：

广播风暴风险：终端中毒、设备异常发包时，广播报文会扩散至整个网络，挤占交换机带宽，引发全网卡顿甚至断网。

无安全隔离：办公、财务、监控、访客设备之间可以互相访问，终端能够扫描、入侵内网设备，造成财务数据泄露、监控设备被篡改等安全事件。

VLAN 的核心作用，是不改动物理硬件的前提下，把一台物理交换机虚拟成多个逻辑局域网。实现分割广播域、业务分区隔离、优化网络稳定性。但要特别注意：VLAN 只能解决不同广播域之间的隔离，对同一个 VLAN 内部的终端，没有任何二层阻断能力。

重要误区：三层交换机开启 IP 路由之后，所有 VLAN 之间默认可以互相通信。只创建 VLAN、划入端口，不配置访问控制，业务之间依旧互通，隔离形同虚设。

二、政企项目标准化 VLAN 规划方案

做项目切忌随意创建 VLAN、乱分配网段，混乱的规划会给后期扩容、故障排查、运维带来巨大麻烦。规划遵循：按业务场景划分、VLAN 号固定用途、IP 网段规整。

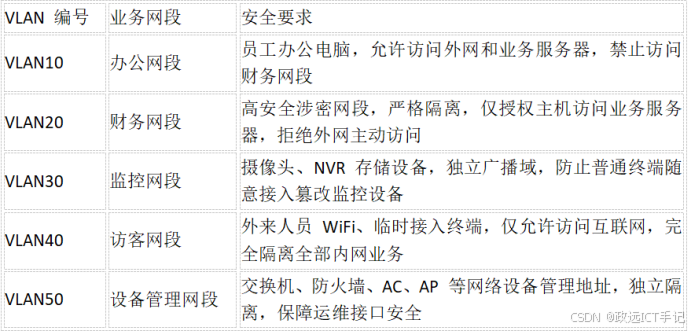

通用项目规划模板：

核心原则：业务不同、安全等级不同，就要划分独立 VLAN；高安全业务网段要严格限制低安全网段访问。

三、交换机基础 VLAN 实操配置（华为 / 华三通用）

适用于接入、汇聚交换机，整理项目交付高频实用命令：

批量创建 VLAN

 vlan batch 10 20 30 40 50

接入端口配置（接电脑、摄像头等终端）

终端端口配置为 access 模式，归属指定 VLAN；闲置端口建议关闭，避免私接非法设备。 示例：将 G0/0/1 划入办公 VLAN10

 interface GigabitEthernet 0/0/1

 port link-type access

 port default vlan 10

 shutdown

Trunk 上联端口（交换机之间互联）

交换机互联端口配置 trunk，放行业务 VLAN，实现跨交换机同一 VLAN 终端通信。

 interface GigabitEthernet 0/0/24

 port link-type trunk

 port trunk allow-pass vlan 10 20 30 40 50

四、内网隔离：VLAN 能力边界，不同隔离技术分工

很多工程师混淆 VLAN 隔离与端口隔离，二者是正交互补关系，不能互相替代。

VLAN 隔离：管控不同 VLAN（不同广播域）之间流量，阻断跨广播域二层通信。

✅能力：隔离广播报文，不同 VLAN 二层无法直接互通；配合 ACL 可以管控三层跨网段访问。

❌局限：管不了同一个 VLAN 内部设备。同一 VLAN 下所有终端二层可以直接互访，无法防御 ARP 欺骗、同网段横向扫描攻击。

⚠️典型问题：访客 WiFi 全部放在 VLAN40，只配置 VLAN，访客手机之间依旧可以互相扫描攻击。

端口隔离：管控同一个 VLAN 内部端口二层流量，单台交换机生效。

✅能力：同一 VLAN 内隔离端口之间二层互访阻断；隔离端口依旧可以正常访问网关、上行服务器。适合酒店、访客接入，防止同网段终端横向渗透。

❌局限：仅单台交换机生效，不能用来分割广播域；无法管控三层跨 VLAN 流量。

⚠️配置易错点：开启端口隔离，上行口必须设置为非隔离端口。否则终端不仅互相不通，还无法访问网关直接断网。华为使用端口隔离组，思科叫 ProtectedPort。

Private VLAN（PVLAN 私有 VLAN）

端口隔离的跨交换机增强方案，多用于 IDC、运营商、园区网络。把主 VLAN 划分三类端口角色：

混杂端口：对接网关、服务器，可以和所有端口通信

隔离端口：仅和混杂端口通信，隔离端口之间完全不通

社区端口：组内终端互相访问，和其他社区、隔离端口隔离

适用场景：多台接入交换机，要求同 VLAN 下所有交换机的用户端口互相隔离。单交换机端口隔离做不到跨设备阻断，这时需要 PVLAN。

ACL 三层访问控制

VLAN 做完之后三层交换机默认 VLAN 间互通，依靠 ACL 策略实现跨 VLAN 权限管控。 项目通用隔离策略参考：

VLAN40 访客网段：禁止访问所有内网业务网段，仅放行外网访问；搭配端口隔离阻断访客之间互访。

VLAN10 办公网段：禁止访问财务 VLAN20，可以访问外网、监控业务。

VLAN20 财务网段：只放行必要业务访问，拒绝其他网段主动接入。

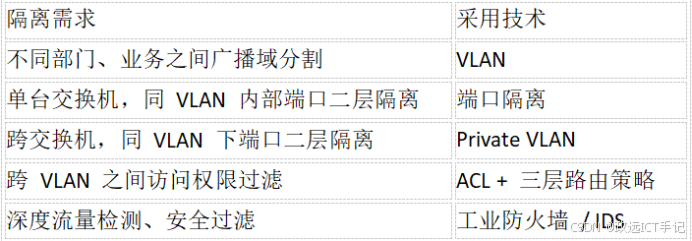

各类隔离技术适用场景汇总

完整内网安全是一套纵深防御体系。VLAN 负责分广播域，端口隔离 / PVLAN 管控组内横向流量，ACL 管控跨网段访问，缺失任意一层就会留下安全漏洞。

五、工业网络场景特殊注意事项

工业 OT 网络不能直接照搬普通政企 IT 网络方案：

工控协议大量依赖二层广播（PROFINET DCP、EtherNet/IP 设备发现），VLAN 划分过细会造成设备无法互相发现，业务异常。

PLC 等工控设备安全能力弱，缺少身份校验。一旦某台工作站被入侵，同 VLAN 没有端口隔离，攻击者可以横向扫描全部工控设备，引发生产事故。

车间多交换机部署，单交换机端口隔离无法保护其他交换机接入的同 VLAN 设备，需要 PVLAN 或者汇聚层流量策略。

六、项目高频踩坑点

只创建 VLAN 划分端口，不配置 ACL，三层环境 VLAN 之间完全互通，隔离形同虚设。

配置端口隔离忘记放行上行口，终端全部断网，排查不出问题直接删除配置。

工业网络照搬 IT 的 VLAN 规划，划分过多 VLAN 导致工控设备广播发现失效。

访客网络仅配置 VLAN，缺少端口隔离，同网段终端互相扫描攻击。

所有业务都放在 VLAN1，不做业务分割，广播风暴影响全网。

七、VLAN 故障快速排查思路

出现终端无法上网、VLAN 不通、跨网段访问异常，按顺序排查：

检查物理端口状态，确认端口没有 shutdown，确认端口模式 access/trunk 配置正确。

access 端口确认端口 defaultvlan 配置；trunk 端口确认放行对应业务 VLAN，确认没有误删允许通过 VLAN 列表。

检查端口隔离 / PVLAN 配置，确认上行口角色正确，避免阻断网关访问。

检查三层 VLANIF 网关地址是否配置，终端 IP、网关配置是否正确。

检查 ACL 访问控制策略，确认是否误拦截业务流量。

测试二层连通性，再排查三层路由，区分是二层问题还是三层策略问题。

八、实战总结

VLAN 看似入门技术，但却是区分新手和资深集成工程师的关键点。网络交付不是简单敲命令创建 VLAN，完整方案包含：标准化 VLAN 规划、规范交换机配置、二层组内隔离（端口隔离 / PVLAN）、三层 ACL 访问控制整套流程。

VLAN 解决广播域划分；端口隔离 / PVLAN 解决同一网段内部横向访问；ACL 管控跨 VLAN 访问权限。三者配合，构建二层 + 三层纵深内网防护。只划分 VLAN 不做配套隔离，内网就相当于 “裸奔”。合理完整的网络规划，可以减少故障概率、降低后期运维压力，是政企、园区、工业网络项目必备能力。
