在人工智能与物联网技术深度融合的今天，智能设备对环境的感知能力正从“视觉”向“听觉”延伸。如何让机器准确、快速地识别声音来源，并做出智能响应，已成为人机交互、安防监控、智能家居等领域的关键技术挑战。AR1105声源定位模组，正是为解决这一需求而生的一款高集成度、高性价比的六向音源定位解决方案。

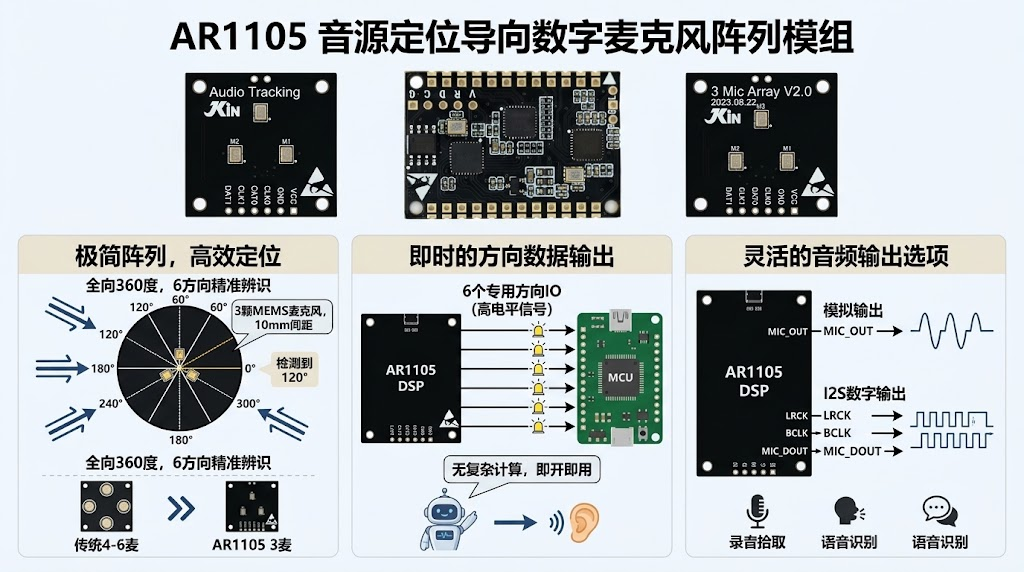

一、产品核心特性：小巧精悍，定位精准

AR1105是一款专为音源定位导向设计的数字麦克风阵列模组。它采用行业领先的DSP算法内核，并遵循“简单易用”的设计原则，帮助开发者快速实现声音方向识别功能。

• 极简阵列，高效定位：与传统4-6麦甚至更多麦克风的阵列方案不同，AR1105仅需搭配3颗间距为10mm的数字麦克风，即可实现圆周360度范围内6个方向的精准音源辨识（每60度一个方向）。这种精简设计在保证性能的同时，极大降低了硬件成本和空间占用，尤其适合小型智能设备。

• 即时的方向数据输出：模组在工作状态下会持续刷新音源方向角度，并通过6个专用的方向IO端口输出高电平信号。后级MCU主板可直接读取这些电平状态，从而迅速执行方向引导、声源追踪等交互动作，无需复杂的角度计算。

• 灵活的音频输出选项：除方向信息外，AR1105还预留了音频输出端口。用户可根据需求，选择通过模拟端口（MIC_OUT）或I2S数字音频端口（LRCK、BCLK、MIC_DOUT）输出阵列麦克风捕获的音频信号，为语音识别、录音拾取等应用提供便利。

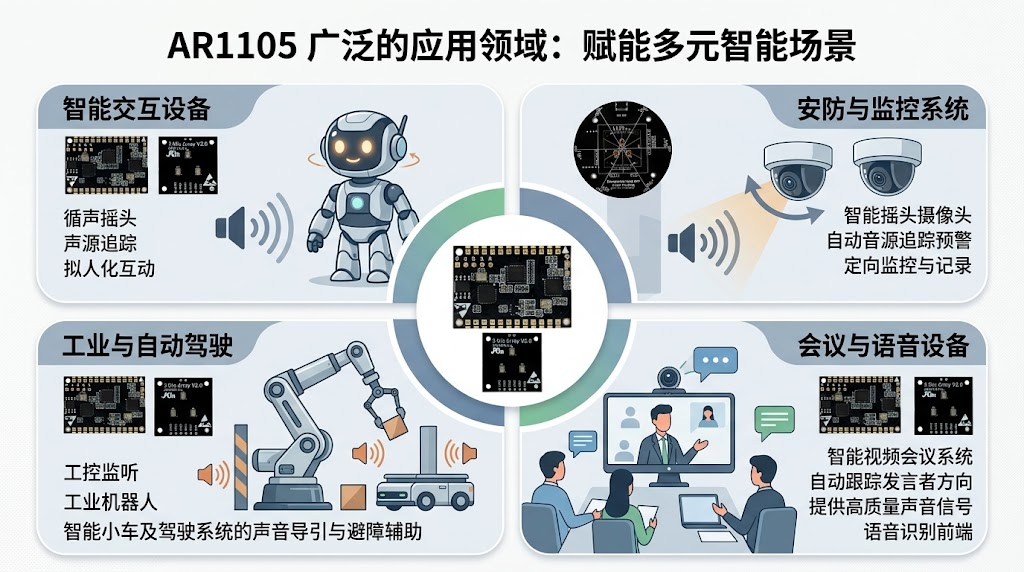

二、广阔的应用领域：赋能多元智能场景

AR1105的精准定位与灵活接口使其能够广泛应用于各类智能互动与安防监控产品中：

• 智能交互设备：如玩具机器人、娱乐交互设备，可实现“循声摇头”、“声源追踪”等拟人化互动。

• 安防与监控系统：应用于智能摇头摄像头、自动音源追踪预警设备，实现异常声音的定向监控与记录。

• 工业与自动驾驶：可用于工控监听、工业机器人、智能小车及驾驶系统的声音导引与避障辅助。

• 会议与语音设备：在智能视频会议系统中，可自动跟踪发言者方向，提升沟通体验；也可作为语音识别前端，提供高质量的声音信号。

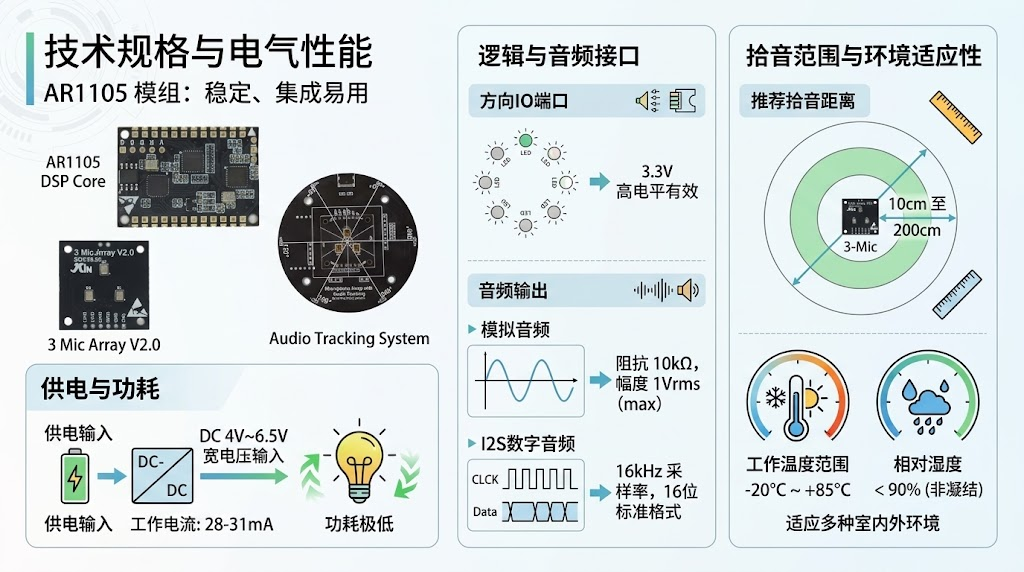

三、技术规格与电气性能

AR1105模组具备稳定的电气性能与宽泛的工作条件，易于集成到各类系统中：

• 供电与功耗：支持DC 4V~6.5V宽电压输入，工作电流仅为28-31mA，功耗极低。

• 逻辑与音频接口：方向IO端口输出3.3V高电平有效；模拟音频输出阻抗10kΩ，最大幅度1Vrms；I2S数字音频格式为16kHz采样率、16位标准格式。

• 拾音范围与环境适应性：推荐拾音距离为10cm至200cm；工作温度范围-20℃~+85℃，相对湿度小于90%，适应多种室内外环境。

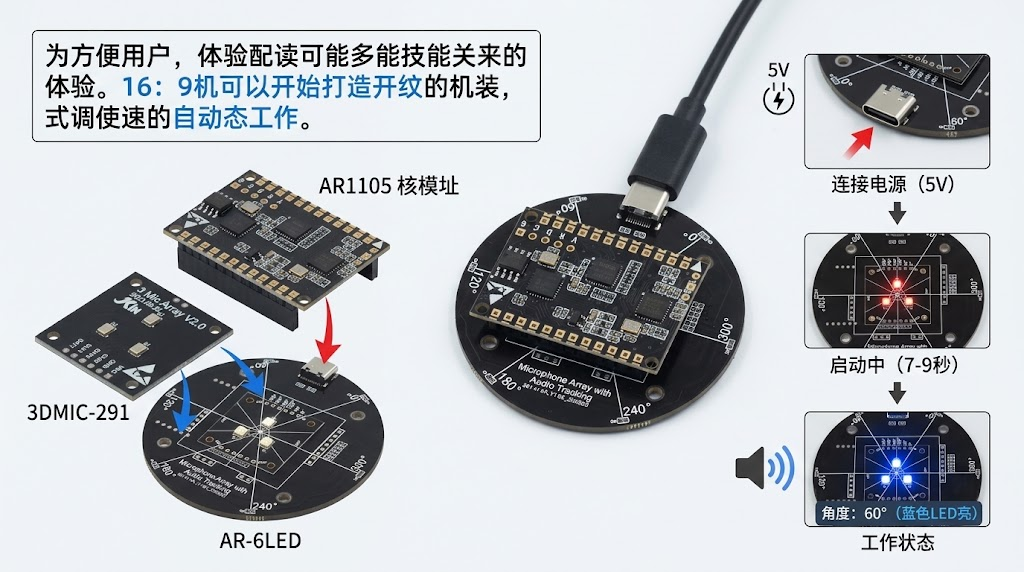

四、配套测试套件与开发支持

为方便用户快速验证和开发，AR1105提供了完整的测试套件（可选配）：

• 3DMIC-291：三数字麦克风阵列板，采用等边三角形排列，确保定位准确性。

• AR-6LED：圆形测试底板，集成方向指示灯，可直观观察音源角度变化。

用户仅需将模组与麦克风板通过排针/排母方式连接至测试底板，接通Type-C USB电源（5V适配器或电脑USB口），即可在7-9秒启动后进入工作状态。组件启动后，板载LED指示灯会从红色转为蓝色，并点亮对应声音方向的LED，实现“即插即用”级体验。

五、开放的开发模式

AR1105模组的设计初衷是降低开发门槛。用户无需编写任何底层DSP算法或下载SDK开发包，只需关注如何利用6个方向IO信号进行上层应用逻辑设计。公司同时提供专业的技术支持，协助客户优化产品应用。

结语

AR1105声源定位模组以其极简的3麦阵列设计、可靠的六向定位能力、灵活的音频输出选项以及便捷的开发测试支持，为智能硬件开发者提供了一枚强大的“听觉”芯片。无论是打造更自然的交互机器人、更智能的安防系统，还是创新的语音产品，AR1105都将成为您值得信赖的声源定位合作伙伴。
