ros2_control学习心得
·
Nav2（全称Navigation2）是ROS 2（Robot Operating System 2）的官方导航框架，可以理解为机器人导航领域的“操作系统”
-
- 定位 (Localization)：在地图上确定机器人自身的位置。
- 路径规划 (Path Planning)：规划一条从起点到终点的最优路径。
- 控制 (Control)：生成控制指令（如电机速度），驱动机器人沿着规划路径行驶，并动态躲避障碍物。
- 建图 (Mapping)：加载、提供和存储环境地图。
Nav2的模块化架构
Nav2的架构非常灵活，采用“乐高积木”式的模块化设计。其核心思想是通过行为树 (Behavior Tree, BT) 来组织和编排各个独立的功能模块（称为“服务器”）。
主要的功能模块（服务器）包括：
|
模块 (Server) |
功能描述 |
|
Map Server |
负责加载、提供和存储环境地图。 |
|
AMCL |
负责在地图上定位机器人。 |
|
Planner Server |
负责全局路径规划（如使用A*算法）。 |
|
Controller Server |
负责局部路径规划和控制，让机器人跟随路径并避障。 |
|
Behavior Tree (BT) Navigator |
作为“总指挥”，通过行为树来编排和调用其他服务器，完成复杂的导航任务。 |
|
Recoveries |
在导航失败（如被困）时，执行恢复行为（如后退、旋转）。 |
|
Waypoint Follower |
使机器人能够按顺序访问一系列目标点。 |

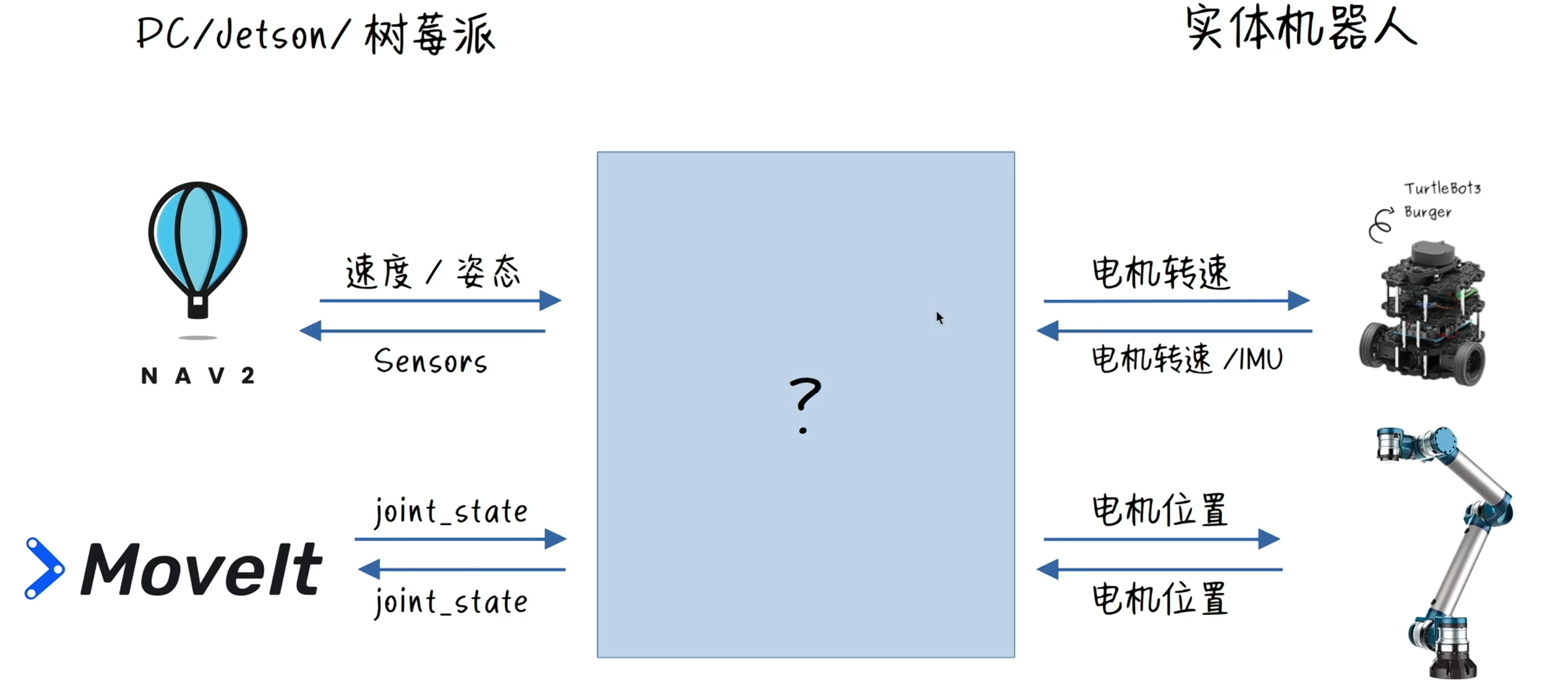

为什么需要 ros2_control（先建立问题意识）
在你没有 ros2_control 时，"让机械臂动一下"的朴素做法是：写一个节点打开串口，把舵机协议拼成字节帧发出去。这条路在一个关节、一个 demo 时没问题，一旦规模化就会出现下面这些问题：
- 仿真和真机要写两套代码：Gazebo 里是 topic 订阅，真机是串口协议，上层算法没法在两者间无缝迁移。
- 没有统一的"接口契约"：每个模块自己发明话题名和消息格式，换硬件（换个舵机型号、换控制器品牌）就要改上层代码。
- 没有统一的状态管理：控制器要"启动/暂停/重启"，硬件要"初始化/使能/报错恢复"，全靠自己写状态标志位，极易出错。
- 没有实时性/确定性保证：控制循环和一堆普通 ROS 节点抢 CPU，loop 抖动大，关节轨迹会毛糙。
- 上层框架接不进来：MoveIt、行为树、RL 策略都要一套标准化的"把期望关节指令写进去、把当前关节状态读出来"的通道。

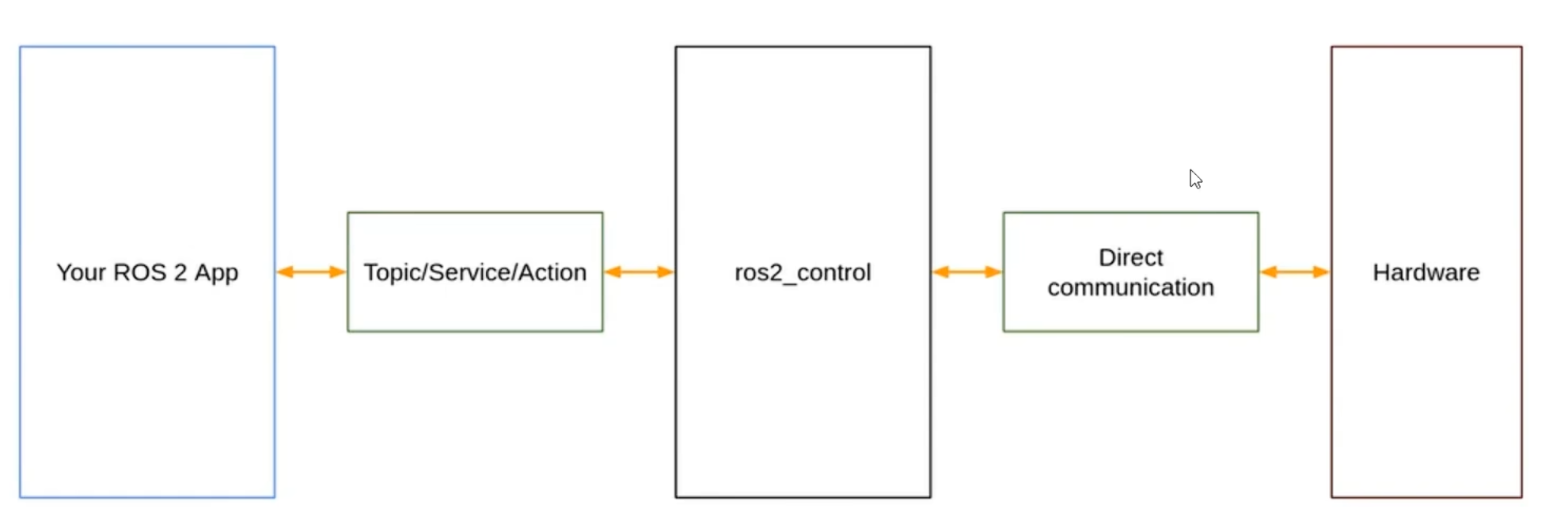

ros2_control 就是 ROS2 官方给的答案，它提供三样东西：
|
它解决什么 |
对应机制 |
|
统一的硬件抽象层 |
硬件组件（Hardware Component）把"真机串口 / 仿真 / mock"都包装成同一种东西，对外只暴露接口 |
|
统一的控制器运行时 |
Controller Manager 负责加载、配置、激活/停用、调度所有控制器 |
|
配置驱动 |
机器人长什么样（URDF 里写）、用什么硬件、跑哪些控制器，全部由配置文件决定，不改一行 C++ 就能切换 |

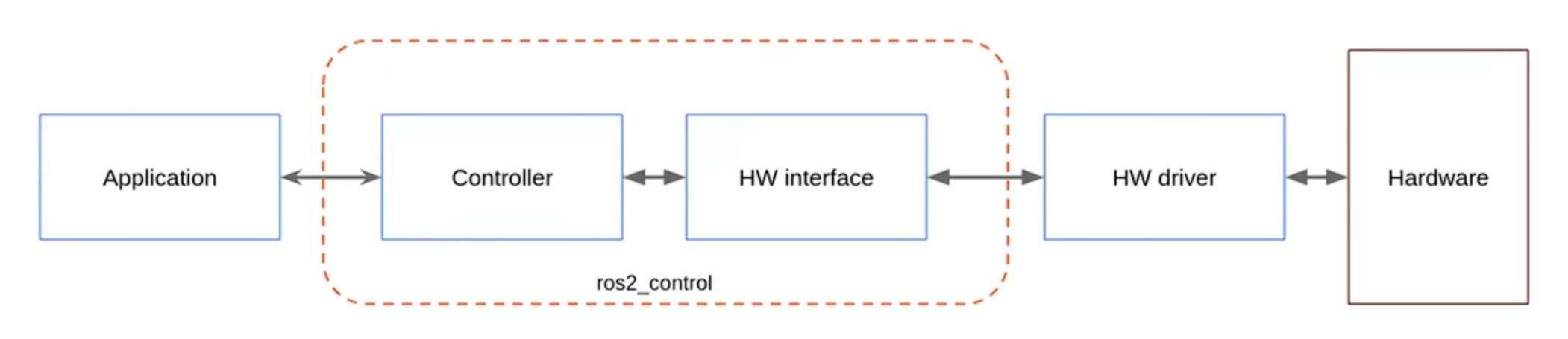

一句话定位：ros2_control 是"机器人底层控制层"的中间件，它把 控制算法（控制器） 与 具体硬件（硬件组件） 解耦，中间由 Controller Manager 做调度。
一个类比（面试暖场用）：把机械臂想象成家里的电路。
- 硬件组件 = 墙里的线路和插座（每家每户的布线不同，但插座标准统一）；
- 控制器 = 插在插座上的电器（电视机、空调——换电器不用改墙里的线）；
- Controller Manager = 家里的配电箱/管家，负责"哪个电器用电（claim 接口）、什么时候开（激活）、什么时候关（停用）"。
对应到你自己的项目叙事：本科你写 STM32 是"自己拉电线、自己造电器"；现在用 ros2_control，是"把自家布线（Feetech 串口）接成标准插座（SystemInterface），让 MoveIt / RL 这些电器插上就能用"。这就是简历里"上层运动规划与底层执行器解耦，支持仿真与真机无缝切换"这句话的底层含义。
核心概念逐层拆

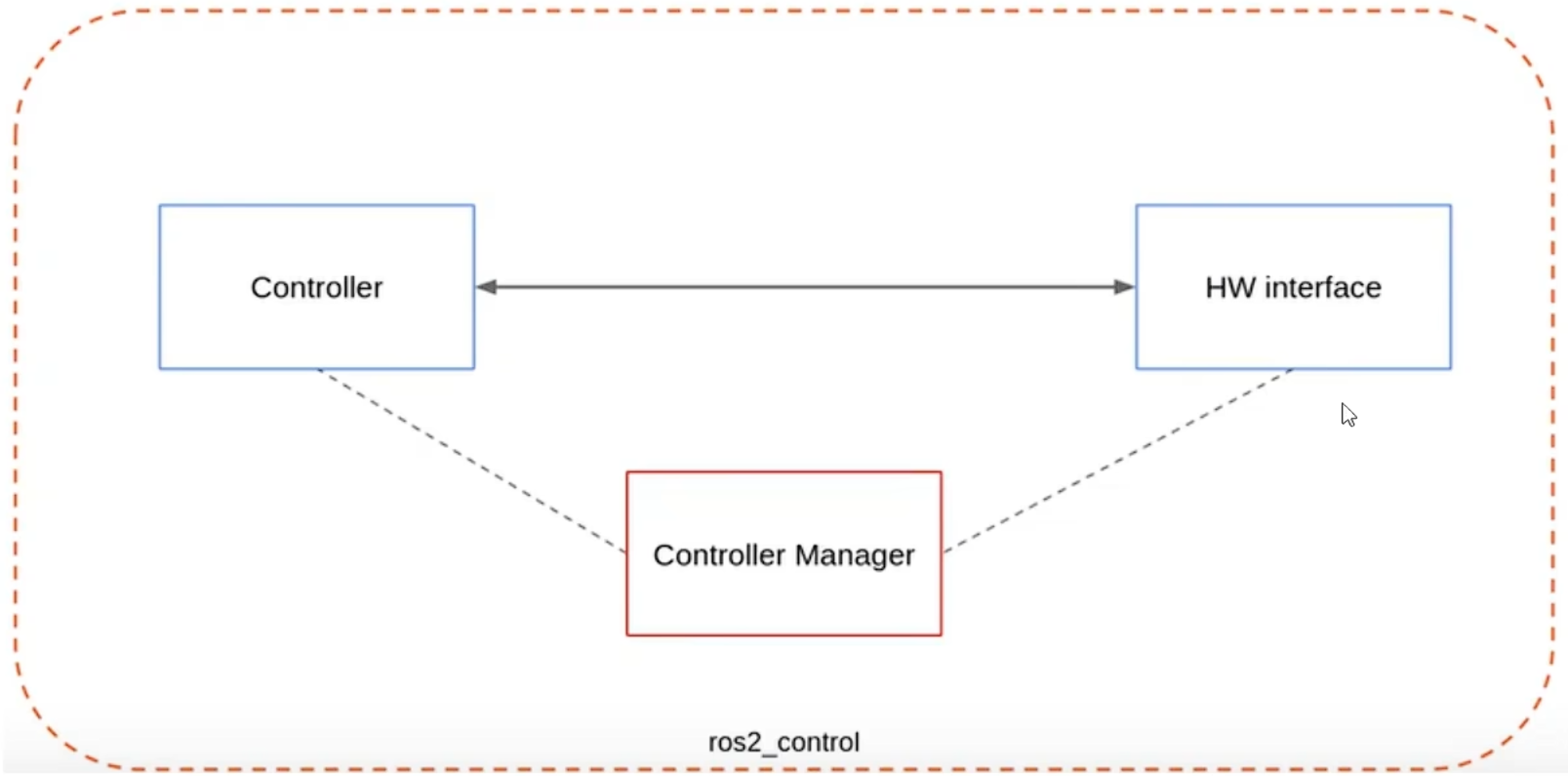

2.1 三个角色：Controller Manager / 硬件组件 / 控制器
① Controller Manager（controller_manager 节点，核心）
- 一个机器人通常只跑一个（多 controller manager 属于进阶，见 §8）。
- 职责：
- 持有 ResourceManager（资源管理器）：ResourceManager 解析 URDF 里所有
<ros2_control>硬件块，加载硬件插件，维护"有哪些关节、每个关节有哪些 command/state interface"这张总表。 - 生命周期管家：用 ROS2 Lifecycle 机制统一管理每个硬件组件和每个控制器的状态迁移（见 §2.4）。
- 实时控制循环：以固定频率（
update_rate，默认 100 Hz）驱动整条链：read 硬件 → update 所有激活控制器 → write 硬件（见 §2.5）。 - 接口仲裁（claim）：命令接口（command interface）同一时刻只能被一个控制器占用（防止两个控制器同时抢着指挥同一个关节）；状态接口（state interface）可被多个控制器/广播器同时读。
- 对外提供
ros2 control系列命令行和/controller_manager/...服务接口，供你动态加载/卸载控制器。
- 持有 ResourceManager（资源管理器）：ResourceManager 解析 URDF 里所有
② 硬件组件（Hardware Component）
- 是"对下通信、对上暴露接口"的插件。类型三种：
SystemInterface（整机，多关节/一主多从总线）、ActuatorInterface（单个执行器）、SensorInterface（非关节传感器，如力/力矩传感器、IMU）。 - 对 SoArm101：一个串口挂 6 个舵机 → 用 SystemInterface，一次性暴露 6 个关节的接口。
- 对仿真：仿真后端（gz_ros2_control 等）就是一个"把仿真模型当硬件"的硬件组件。
- 生命周期：硬件组件自己也是被 Controller Manager 管理的 lifecycle 对象（configure 时初始化、activate 时打开通信）。
③ 控制器（Controller）
- 是"控制算法"，也是被 Controller Manager 加载的插件/节点。职责：订阅外部指令（话题 / action / service），结合读取到的状态接口，计算出要写入命令接口的值。
- 控制器本身不直接碰硬件——它只读写接口（这正是解耦的体现）。
- 例子：
joint_state_broadcaster只读状态接口并广播成/joint_states；joint_trajectory_controller订阅 MoveIt 的轨迹 action，跟踪轨迹、输出位置命令；forward_command_controller把话题上的原始指令直通命令接口。
记忆锚点：Controller Manager 管"人"（控制器）和"设备"（硬件），硬件组件管"设备"，控制器管"算法"；三者在接口处汇合。
2.2 接口契约：Command Interface 与 State Interface
这是 ros2_control 的"货币"，几乎所有配置、报错、面试追问都围绕它，必须一次理解透：
- Command Interface（命令接口，下发给硬件的期望值）：名字通常是
position/velocity/effort。表示"我希望这个关节走到哪 / 转多快 / 使多大劲"。对 SoArm101：Feetech 舵机内部自带位置闭环和 PID，所以你只下position命令 → 关节上只有 position 这一个命令接口（没有 velocity/effort 命令接口，因为你发不了）。 - State Interface（状态接口，从硬件读回的测量值）：名字同样可能是
position/velocity/effort，指"测量到的实际位置/速度/力矩"。对 SoArm101：舵机能回传位置（多数也能回传速度），即至少一个position状态接口。 - 一个关节 = 一组
状态接口（给上层读）+ 一组命令接口（给上层写）。一个"接口"的完整名字 = 关节名 + 接口类型 + 单位（单位统一为 rad、rad/s、N·m 等 SI 制——原始舵机单位必须在硬件组件内部换算，不让上层看到）。
三条铁律（面试高频）：
- 接口必须先"声明"（在 URDF 里列出来 + 硬件组件导出），控制器才能用。报错
interface ... not found基本都是这里漏了。 - 命令接口是独占的：同一时刻只能被一个已激活控制器 claim。第二个控制器想激活并写同一个 position 命令接口 → 激活失败，日志会提示 conflict。这是面试必考：为什么 joint_state_broadcaster 和 joint_trajectory_controller 能同时跑？ —— 因为前者只读状态接口，后者才写命令接口，两者不冲突。
- 状态接口是共享的：广播器、控制器、诊断节点都可以读同一个状态接口。
对理解你自己的项目：你现在"会配"但"讲不清"，十有八九是没把接口这张总表在脑子里建起来。D2 实验任务就是：从 ros2 control list_hardware_interfaces 输出里，把你的臂的接口总表抄一遍。
2.3 谁加载了谁：URDF 的 ros2_control 标签 → ResourceManager
- 机器人的结构描述在 URDF/xacro（links/joints/几何/惯性），控制配置也在 URDF——通过一个专门的
<ros2_control>标签块（注意：它和普通 link/joint 平级，是给 Controller Manager 看的，不是给 rviz 看的）。 - Controller Manager 启动时读取
robot_description参数（URDF 字符串），ResourceManager 扫描其中所有<ros2_control>块：- 按
<hardware><plugin>...</plugin>找到硬件插件（真机插件 / 仿真插件 / mock 插件）； - 读取该硬件下的
<joint>列表，为每个 joint 登记声明的 command/state interfaces； - 读取
<param>透传给硬件组件的on_init()。
- 按
- 启动顺序（重要）：先有
robot_description（robot_state_publisher 发布），再启动 controller_manager，controller_manager 才有东西可解析。你以前可能遇到"controller_manager 报找不到任何硬件"的错，多半是顺序/参数没对上。
2.4 生命周期状态机
ROS2 的 Lifecycle 把节点状态做成显式状态机，ros2_control 用它统一管理硬件与控制器。五个常用状态：
configure activate
[unconfigured] ────────────► [inactive] ◄──────────── [active]
▲ │ ▲ │
│ cleanup │ │ deactivate │
└──────────────────────────┘ └────────────────────┘
（shutdown / error → finalized，错误处理见下）
每个状态迁移会回调对应函数（硬件组件/控制器的 on_configure、on_activate……），这正是 §4.2 你代码里那些 override 的来由。
|
状态 |
含义（对控制器） |
含义（对硬件组件） |
|
|
已加载但什么都没初始化 |
插件刚实例化 |
|
|
已初始化、参数就绪，但不参与控制循环（不写命令） |
已分配内存、读了参数，但未打开通信/未使能 |
|
|
每个周期都执行 |
每个周期都执行 |
为什么搞这么复杂？因为"把节点拉起来"和"让它真正接管硬件"必须分开——这样你可以：先启动全部东西热热身、检查一遍，再让控制器逐个接管；出问题时先 deactivate（让硬件进入安全状态，例如舵机锁住不动而不是乱跑），再排查。
- 硬件组件的激活时机：当第一个需要它的控制器激活时，ResourceManager 才会激活对应硬件；当所有控制器停用后，硬件会停用（通信关闭）。这也是"仿真/真机切换"时你只重启 controller_manager 就行的原因之一。
spawner（加载器）本质就是替你执行 configure → activate 的小工具；也可以手动ros2 control load_controller --set-state active。
2.5 控制循环与实时性
Controller Manager 里跑一个实时线程（RT 线程），按 update_rate（默认 100 Hz，即 10 ms 一个周期）执行：
每个控制周期 t：
├─ 对所有激活的硬件组件： hardware.read() ← 从舵机总线/仿真里读回当前状态 → 更新 state interfaces
├─ 对所有激活的控制器： controller.update() ← 各控制器消费状态接口、算出期望值、写入 command interfaces
└─ 对所有激活的硬件组件： hardware.write() ← 把 command interfaces 的期望值一次性下发到硬件
要点（面试可深挖）：
- read/update/write 三者同周期、有严格顺序：先用上一帧的命令、读到最新状态，再算新命令，最后下发。
- 硬件 read/write 每周期只能各一次，且必须快、不能阻塞（RT 线程里做阻塞 I/O 是灾难）。这对舵机总线有直接推论：不要在一个 write() 里逐关节"发一帧、等应答、再发下一帧"——应该攒成一帧批量下发；read() 同理要批量读或异步处理。你的 6 个舵机是一主多从同一条总线，天然适合"一帧广播/一次轮询"。
- 控制器
update()的触发方式分两种：被 CM 同步调用的普通控制器（绝大多数）；以及"链式控制器"（chainable，输出又作为另一个控制器的输入，见 §8）。 - 为什么强调实时：轨迹平滑性依赖周期抖动小。RL 策略 30 Hz 够用，但 JTC 做插值时 100 Hz 写命令会让运动更顺；把
update_rate从 100 改成 20，你会立刻看到轨迹变"一顿一顿"——D3/D5 实验可做。
2.6 一帧数据流全景
把前面所有概念串成一条链（这也是面试白板题"画数据流"的标准答案）：
【指令源】 MoveIt2 规划出的轨迹(action) / RL 策略动作(话题) / 你的话题指令
│
▼
【控制器】 e.g. joint_trajectory_controller / forward_command_controller
对每个关节把期望值写入 → position command interface（claim 独占）
│
▼
【Controller Manager】update_rate 周期：write 阶段调用
│
▼
【硬件组件 write()】SystemInterface：rad → raw(舵机单位) 换算 → 拼串口帧 → 发 Feetech 总线
│
舵机实际运动，回传位置
▼
【硬件组件 read()】 解析应答帧 → raw → rad → 更新 position state interface
│
▼
【广播器】 joint_state_broadcaster 读 state interface → 发 /joint_states
│
▼
【消费方】 rviz2 显示 / MoveIt 状态反馈(闭环) / 你的监控节点
对照你自己的项目回忆一下：P1 里"Rviz 拖拽目标点 → MoveIt 规划 → 下发执行"这条路，中间"执行"二字落点正是 joint_trajectory_controller + 你的 SystemInterface。你之前照教程配通的部分（/joint_trajectory_controller/follow_joint_trajectory、/joint_states 话题）在这张图里各占一个格子——现在你能说出它们各自的角色了。
ros2_control 硬件插件代码
伪代码.cpp
// =====================================================================
// St3215SystemHardware —— Feetech ST3215 舵机机械臂的 ros2_control 硬件插件
// =====================================================================
// 角色：本文件实现一个 ros2_control 的 SystemInterface 插件，充当
// "上层控制器" 与 "底层舵机" 之间的翻译官：
// 把控制器给的抽象指令(弧度) 编成 ST3215 能懂的串口帧发出去；
// 把舵机回传的编码器值(counts) 读回并换算成弧度(rad) 供控制器使用。
//
// 在 ros2_control 的每个控制周期里，本插件被反复调用：
// controller_manager
// ├─ controller 算好目标值 → 写入 command interface(内存)
// ├─ read() 把舵机真实位置读进 state interface
// └─ write() 把 command interface 里的目标位置写到舵机
//
// 生命周期（由 controller_manager 在启动/停止时依次触发）：
// on_init(解析参数+校验接口)
// -> on_configure(开串口+锁力矩) -> on_activate(激活进入运行)
// -> [read/write 循环...]
// -> on_deactivate/on_cleanup/on_shutdown(关闭)
// =====================================================================
第一步：写舵机寄存器地址、单位换算（counts——rad）
第二步：on_init:读参数（从 info_.hardware_parameters 读 port/baudrate/servo_ids/teach_mode xacro文件中<params>)、校验每个关节接口定义（command interface---position state interface----pos/vel）
第三步：分配缓冲，resize所有缓冲，设置零位和方向
第四步：export将内部缓冲给ros_control（export_state_interface export_command_interfaces)
第五步：生命周期
1、on_configure: 配置阶段，打开串口、给舵机使能/关闭力矩（unconfigured → inactive）
2、on_activate: 激活阶段，进入正式受控运行前的最后准备，再次确保力矩状态正确（inactive → active，正式受控）
3、on_deactivate: 停止受控时触发 —— 一律松开所有舵机力矩，防止机械臂僵在原地（active → inactive）
4、on_cleanup: 回到 unconfigured 状态时触发 —— 关闭串口，释放资源（inactive → unconfigured）
5、on_shutdown: 节点关闭时触发 —— 同样关串口（任何状态 → 关闭）
第六步：
read: 从舵机读位置 → 弧度 → 状态缓冲（把 6 个舵机的真实位置读回来，换算成弧度，填进状态缓冲；顺带用相邻两次位置差分算出速度填进 hw_states_vel_）
write: 命令缓冲 → 弧度 → 舵机位置值 → 发串口（把控制器写入 hw_commands_ 的目标位置(弧度) 换算回 counts）
第七步：串口层--通信底层
第八步：SCS协议(Feetech/ST 串行总线舵机协议)
每帧格式(十六进制)： FF FF ID LEN INST PARAM... CHK
FF FF : 帧头(所有舵机据此识别"要发指令了")
ID : 目标舵机号(0xFE=广播)
LEN : 后面数据长度
INST : 指令(0x02 READ / 0x03 WRITE)
PARAM : 寄存器地址+数据
CHK : 校验和 = ~(从 ID 到倒数第 2 字节求和) & 0xFF
计算校验和：从第 3 字节(不含 FF FF 帧头)累加，取反+1字节
三件套 = ① URDF 里的 <ros2_control> 块（声明硬件和接口） + ② controllers.yaml（Controller Manager 和控制器参数） + ③ launch 文件（加载顺序）。缺一不可。
3.1 URDF / xacro 里的 <ros2_control> 块
位置：与 <link>/<joint> 平级，通常写在文件末尾、</robot> 之前。一个块 = 一个硬件组件。结构：
ros2_control.xacro文件
<?xml version="1.0"?>
<!-- ================================================================
这个 xacro 文件用于描述机械臂的 ros2_control 硬件配置。
它被 load_yaml 引用进 robot_description，最终展开成一份
<ros2_control> 描述，controller_manager 启动时会读取它，从而知道：
- 用哪个硬件插件控制舵机 (arm_hardware/St3215SystemHardware)
- 打开哪个串口、波特率多少
- 管理哪些关节，每个关节有哪些 指令接口/状态接口
================================================================ -->
<robot xmlns:xacro="http://www.ros.org/wiki/xacro">
<!-- 定义一个可复用的 xacro 宏
参数说明：
name -> <ros2_control name="...">，给这组硬件起个名字
initial_positions_file -> 存放各关节"初始角度"的 yaml 文件 -->
<xacro:macro name="so101_new_follower_ros2_control" params="name initial_positions_file">
<!-- 从 yaml 里读出 'initial_positions' 这一节存成变量 initial_positions，
供下面每个关节的 <param name="initial_value"> 取值使用 -->
<xacro:property name="initial_positions" value="${xacro.load_yaml(initial_positions_file)['initial_positions']}"/>
<!-- ros2_control 根标签
type="system"：表示"一个硬件实例管多个关节"（本机械臂 = 一条舵机总线管 6 个舵机）；
如果是一对一（一个执行器带一个关节），可用 type="actuator" 比如舵机云台 / 单舵机（只控制 1 个关节） -->
<ros2_control name="${name}" type="system">
<!-- hardware：声明硬件插件及其参数 -->
<hardware>
<!-- 插件：加载 arm_hardware 包里导出的 St3215SystemHardware 类 -->
<plugin>arm_hardware/St3215SystemHardware</plugin>
<!-- 串口设备：舵机控制板在 PC 上对应的设备号 -->
<param name="port">/dev/ttyACM0</param>
<!-- 波特率：ST3215 串行总线舵机的通信速率（1 Mbps） -->
<param name="baudrate">1000000</param>
<!-- 舵机 ID 列表：顺序与下方 6 个 <joint> 一一对应 -->
<param name="servo_ids">1,2,3,4,5,6</param>
<!-- 示教模式：true 时允许手掰定位、以当前位置作初始值；调试阶段常先开 true -->
<param name="teach_mode">true</param>
</hardware>
<!-- 关节：shoulder_pan（基座左右旋转/偏航）
每个关节都有两类接口：
command_interface = 控制器"发给"硬件的指令
state_interface = 硬件"回报"给控制器的状态
joint 的 name 必须和 URDF 里的关节名一致 -->
<joint name="shoulder_pan">
<!-- 位置指令接口：接收目标角度（弧度）指令 -->
<command_interface name="position"/>
<!-- 位置状态接口：回报当前位置；initial_value 取 yaml 里的初始角度 -->
<state_interface name="position">
<param name="initial_value">${initial_positions['shoulder_pan']}</param>
</state_interface>
<!-- 速度状态接口：回报当前速度 -->
<state_interface name="velocity"/>
</joint>
<!-- 关节：shoulder_lift（肩部俯仰，抬/落大臂） -->
<joint name="shoulder_lift">
<command_interface name="position"/>
<state_interface name="position">
<param name="initial_value">${initial_positions['shoulder_lift']}</param>
</state_interface>
<state_interface name="velocity"/>
</joint>
<!-- 关节：elbow_flex（肘部弯曲） -->
<joint name="elbow_flex">
<command_interface name="position"/>
<state_interface name="position">
<param name="initial_value">${initial_positions['elbow_flex']}</param>
</state_interface>
<state_interface name="velocity"/>
</joint>
<!-- 关节：wrist_flex（腕部俯仰，抬头/低头） -->
<joint name="wrist_flex">
<command_interface name="position"/>
<state_interface name="position">
<param name="initial_value">${initial_positions['wrist_flex']}</param>
</state_interface>
<state_interface name="velocity"/>
</joint>
<!-- 关节：wrist_roll（腕部自转/滚转） -->
<joint name="wrist_roll">
<command_interface name="position"/>
<state_interface name="position">
<param name="initial_value">${initial_positions['wrist_roll']}</param>
</state_interface>
<state_interface name="velocity"/>
</joint>
<!-- 关节：gripper（夹爪开合） -->
<joint name="gripper">
<command_interface name="position"/>
<state_interface name="position">
<param name="initial_value">${initial_positions['gripper']}</param>
</state_interface>
<state_interface name="velocity"/>
</joint>
<!-- 小结：上面 6 个 <joint> 的声明顺序与 hardware 中
servo_ids=1,2,3,4,5,6 的顺序一一对应；
每个关节的 name 都必须和 URDF/xacro 模型中的关节名完全一致，
否则 controller_manager 无法把控制器绑定到对应关节上。 -->
</ros2_control>
</xacro:macro>
</robot>
逐字段含义：
name：这块硬件的名字（日志/调试里区分多硬件用）。type：system（整机，多关节同一总线）/actuator（单执行器）/sensor（只读传感器，可没有<joint>，改有<gpio>/传感器描述）。<plugin>：真正干活的类。换仿真/真机就是换这一行（这就是"无缝切换"的物理位置）。常见值：你的自写插件、gz_ros2_control/GzSystem（Gazebo Harmonic）、gazebo_ros2_control/GazeboSystem（Gazebo Classic，见 §4.3 的版本坑）、mock 测试插件。<param>：硬件私有参数，编译期无关，运行时在硬件on_init()里读取——所以换串口、换波特率不用改代码。<joint><command_interface>/<state_interface>：接口声明。声明了才存在，控制器只能用它声明的接口。漏声明 = "接口找不到"报错；多声明 = 硬件必须真的提供（export）否则报错。
3.2 controllers.yaml（Controller Manager 与各控制器参数）
一个 yaml 文件，分两大段：
controller_manager:
ros__parameters:
update_rate: 100 # 控制循环频率 Hz（见 §2.5）
# 每个要加载的控制器在这里"挂号"，键名=控制器实例名
joint_state_broadcaster:
type: joint_state_broadcaster/JointStateBroadcaster
joint_trajectory_controller:
type: joint_trajectory_controller/JointTrajectoryController
forward_position_controller:
type: forward_command_controller/ForwardCommandController
# 下面为各控制器实例的具体参数（与 controller_manager 并列，属于各自节点）
joint_state_broadcaster:
ros__parameters:
# 通常空即可：广播"全部"状态接口。也可显式列 joints 限制广播范围
joints: [joint1, joint2, joint3, joint4, joint5, joint6]
joint_trajectory_controller:
ros__parameters:
joints: [joint1, joint2, joint3, joint4, joint5, joint6] # 顺序=轨迹消息里的顺序
command_interfaces: [position] # 本控制器写哪些命令接口（你的臂只有 position）
state_interfaces: [position] # 本控制器读哪些状态接口（无 velocity 就只写 position）
state_publish_rate: 50.0 # 额外状态话题发布频率
action_monitor_rate: 20.0
forward_position_controller:
ros__parameters:
joints: [joint1, joint2, joint3, joint4, joint5, joint6]
interface_name: position # 把收到的指令直通到哪个命令接口
易错点（对应你"会配但讲不清"）：
type字段 = "包名/类名"，不是随便起的名字。类名以ros2 control list_controller_types输出为准。- JTC 的
joints顺序 = 订阅到的轨迹消息中关节顺序，MoveIt 生成的轨迹顺序与其一致才行，否则报"关节不在列表"。 command_interfaces/state_interfaces子集不能超出硬件声明。你只有 position 命令接口，若写[position, velocity]，JTC 配置必失败——这是最常见的"我按教程抄了 RRBot（它带 velocity）但我的臂配置失败"的原因，D4 实验会验证。controller_manager段里只挂号（声明要加载谁）；参数段在各自的节点名下。缩进错位是 yaml 报错重灾区。
3.3 launch：谁先谁后，为什么
标准 launch 骨架（以 ros2_control_demos 为范本）：
# 1. 机器人模型：robot_state_publisher 把 URDF 发成 /robot_description
robot_state_publisher = Node(package='robot_state_publisher',
executable='robot_state_publisher',
parameters=[{'robot_description': urdf_xacro}])
# 2. 控制核心：controller_manager 节点（可执行名 ros2_control_node），
# 参数 = 上面的 controllers.yaml（它据此挂号并创建 controller manager 实例）
controller_manager = Node(package='controller_manager',
executable='ros2_control_node',
parameters=[controllers_yaml])
# 3. 广播器先启动，其他控制器随后（用 spawner 逐步 activate）
joint_state_broadcaster_spawner = Node(package='controller_manager',
executable='spawner',
arguments=['joint_state_broadcaster', '--controller-manager', '/controller_manager',
'--controller-manager-timeout', '30'])
# 4. 真机/仿真都起来后再 activate 轨迹控制器（顺序取决于你想先看状态还是直接动）
traj_controller_spawner = Node(package='controller_manager',
executable='spawner',
arguments=['joint_trajectory_controller', ...])
顺序逻辑：
- 先有 robot_description：controller_manager 解析 URDF 需要它（§2.3）。
- 再起 controller_manager：它创建 ResourceManager、解析 URDF 硬件块、按 yaml 挂号控制器；硬件此时还只是 configured/inactive（未开串口）——所以"controller_manager 起来了但串口还没开"是正常的，不要慌。
- 用 spawner 逐个激活：spawner 本质是"load + configure + activate"，并等待 controller manager 就绪（
--controller-manager-timeout防 launch 竞态）。 - joint_state_broadcaster 永远最先激活：没有它就没有 /joint_states，MoveIt/rviz 拿不到状态，会报 joint state 超时。
3.4 调试命令全家桶（背下来）
这套命令 = 面试"你怎么调试 ros2_control" + 日常排障的全部工具：
# ── 查状态（最常用，先跑这三个）──
ros2 control list_controllers # 每个控制器的 名称/类型/状态(active?)/claimed interfaces
ros2 control list_hardware_interfaces # 每个关节的 command/state 接口 + 当前被谁 claim + 数值
ros2 control list_controller_types # 本机装了哪些控制器类型（type 字段以这里为准）
# ── 动态管理控制器 ──
ros2 control load_controller joint_trajectory_controller # 只加载(→unconfigured)
ros2 control load_controller joint_trajectory_controller --set-state configure
ros2 control load_controller joint_trajectory_controller --set-state active
ros2 control unload_controller joint_trajectory_controller
ros2 control switch_controllers --deactivate old_ctrl --activate new_ctrl
# ── 生命周期（spawner 之外的另一种控制）──
ros2 lifecycle get /controller_manager
ros2 lifecycle set /joint_trajectory_controller deactivate
ros2 lifecycle list /joint_trajectory_controller
# ── 观察数据 ──
ros2 topic echo /joint_states # 状态回传是否正常（臂应该在动/有值）
ros2 topic echo /joint_trajectory_controller/joint_trajectory # JTC 收到的轨迹
ros2 node list && ros2 node info /controller_manager # 谁在跑、有啥服务
ros2 param get /controller_manager update_rate
# ── 日志（激活失败时必看）──
ros2 topic echo /rosout # 或 rqt_console
DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。
更多推荐
0
0- 0
已为社区贡献1条内容
所有评论(0)
