深度剖析 TMC6460：首款全集成 FOC 伺服驱动 SoC，重新定义微型化运动控制

weixin_47473725

10人浏览 · 2026-09-05 16:46:36

weixin_47473725 · 2026-09-05 16:46:36 发布

引言：从分立方案到单芯片伺服驱动

在运动控制领域，传统的 FOC（磁场定向控制）伺服驱动方案往往需要多颗芯片协同工作：一颗 MCU 负责运行 FOC 算法，一颗或多颗栅极驱动器驱动功率管，外加外部电流采样电阻、运放、ADC 以及编码器接口电路。这种分立方案不仅占用大量 PCB 面积，还带来复杂的调试和电磁兼容问题。

Analog Devices（ADI）推出的 TMC6460 打破了这一格局——它是业界首款将 FOC 控制器、功率级、电流采样和反馈引擎 全部集成于单芯片的伺服驱动 SoC。本文将从产品定位、核心架构、关键特性、应用场景和设计要点五个维度，对 TMC6460 进行深度剖析。

一、产品定位：为微型化伺服而生

TMC6460 是 ADI Trinamic 系列的最新产品，定位为高度微型化的伺服驱动 SoC。它面向需要精确位置、速度和力矩控制的 BLDC（无刷直流）和 PMSM（永磁同步）电机应用，尤其适合对体积和功耗有严苛要求的场景。

其核心卖点可以概括为三个关键词：全集成、免代码、高性能。

全集成：FOC 算法、功率级、电流检测、编码器接口全部内置于一颗芯片。
免代码：FOC 和运动控制全部由硬件实现，工程师只需配置少量参数即可获得高性能控制效果。
高性能：硬件化控制回路带来高达 200kHz 的控制环频率，远超软件方案。

二、核心架构：硬件化的 FOC 与运动控制核心

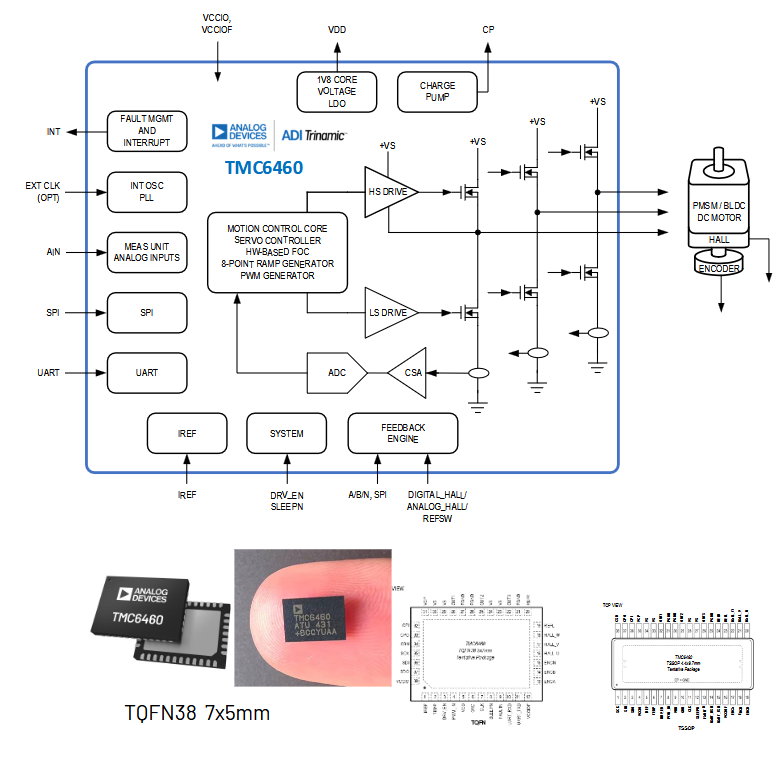

TMC6460 的内部架构围绕 Motion Control Core（MCC，运动控制核心） 构建，它集成了完整的控制回路架构，支持位置、速度和力矩三种控制模式。所有实时关键任务——包括电流测量、传感器信号处理和 PWM 生成——均由硬件实现，从而将实时控制任务与用户应用层完全解耦。

MCC 内部包含以下关键模块：

FOC 力矩 PI 控制器：作为最内层控制环，包含 Clark、Park、逆 Park 和逆 Clark 变换，接收来自测量单元的实时电流和位置信号，输出相电压信号给 PWM 引擎。
速度 PI 控制器和位置 P 控制器：作为外层控制环，为内层 FOC 环设定力矩目标值。
PWM 引擎：实现空间矢量 PWM（SVPWM）以获得最大电压利用率，并内置 Break-Before-Make（BBM）死区时间发生器。
八点斜坡发生器：基于目标位置或速度命令，自动计算运动轨迹，支持最多 3 段加速和 3 段减速，最大限度减小加加速度（jerk）。

这种纯硬件实现方式带来了两个显著优势：一是控制环频率可高达 200kHz，足以驱动低电感、无铁芯的高精度电机；二是动态响应速度远超软件控制方案，非常适合需要快速加速和精确定位的应用。

三、关键特性深度解析

3.1 功率级：低阻抗、高效率

TMC6460 集成了三个 36V 半桥，采用低阻抗 FET（典型导通电阻 70mΩ），高低边总导通电阻约 140mΩ，实现了高驱动效率和最小发热。在室温（TA=25°C）且采用 JEDEC 标准 4 层 PCB 设计时，每相可驱动高达 3ARMS 的电流，最大可精确控制的满量程电流（IFS）为 5A。

输出压摆率（Slew Rate）支持 4 档可配置，用户可以在电磁辐射和效率之间找到最佳平衡点。

3.2 无损电流采样：告别外部采样电阻

传统方案中，电流采样通常依赖外部功率电阻，不仅占用空间，还会产生额外功耗。TMC6460 采用基于 低边 FET 感测（Sense FET） 的无损电流采样技术，将功率 FET 本身作为采样元件，实现零功耗电流检测。

采样灵敏度支持 4 级可扩展（通过 RONSCALE[1:0] 配置），配合可在线调整的放大器增益（GAIN[1:0]），可在宽电流范围内获得最佳精度和分辨率。例如，在电机加速峰值电流时使用低增益，在恒速运行电流下降时切换为高增益，从而扩展 ADC 的动态范围。

电流采样精度由外部 IREF 引脚上的电阻（推荐 60.4kΩ）决定，因此该电阻必须选用高精度器件。

3.3 编码器引擎：多协议、多组合

TMC6460 的编码器引擎支持多种反馈类型，几乎覆盖了所有主流编码器方案：

数字霍尔传感器：支持带插值的位置初始化。
ABN/ABZ 增量编码器：支持高达 TBD MHz 的频率。
模拟编码器/模拟霍尔：支持 SinCos 或 0°/120°/240° 模拟信号。
绝对编码器：通过可编程 I/O 控制器支持 SPI、SSI、BiSS-C、Tamagawa T-format 等协议。

更强大的是，它支持多种编码器组合，例如：

ABN + 数字霍尔：霍尔用于初始化，ABN 用于精确定位。
电机端 ABN + 减速箱后端 ABN：实现高精度多圈定位。

编码器引擎还内置了用于位置、速度或力矩控制的 Biquad 滤波器 和 32 位多圈位置计数器。

3.4 保护机制：全面且可配置

TMC6460 提供了完善的保护功能，确保系统在异常情况下安全运行：

过流保护（OCP）：阈值、消隐时间和重试时间均可配置，支持锁存模式。
欠压锁定（UVLO）：覆盖 VS、VCCIO、VCCIOF 三个电源域。
过热保护（TSD）：阈值 165°C，迟滞 20°C。
短路保护：保护内部 FET 免受外部短路损坏。

3.5 通信接口：SPI + UART 双通道

TMC6460 提供两种通信接口：

SPI 从机接口：SPI Mode 1，最高 10MHz，用于与外部 MCU 通信。
UART 接口：支持全双工 NRZ 异步串行通信，波特率范围 9600 至 12Mbit/s，支持自动波特率检测（autobaud）和可选 CRC 校验。UART 可作为主通信接口，也可与 SPI 并行使用，用于调参、监控（RTMI）或通过网关（如 TMC8100）连接第二个绝对编码器。

四、典型应用场景

凭借微型化、高性能和易用性的特点，TMC6460 在以下领域具有显著优势：

应用领域	关键需求	TMC6460 优势
CCTV 和 PTZ 摄像头	小型化、低噪声、精确定位	单芯片集成，静音运行
SMT 贴片机	高速、高加速度、精确定位	200kHz 控制环，硬件 FOC
云台（Gimbal）	轻量化、低功耗、平稳控制	微型封装，高效驱动
机器人	多轴、紧凑、高动态响应	多编码器组合支持
灵巧手（Dexterous Hand）	多关节、微型化、高精度力矩控制	单芯片集成，硬件 FOC，多编码器组合
输液泵和注射泵	精确流量、低噪声、可靠性	硬件控制，高精度电流采样
实验室自动化	小型化、多协议支持	SPI/UART 双接口，IO 矩阵重映射

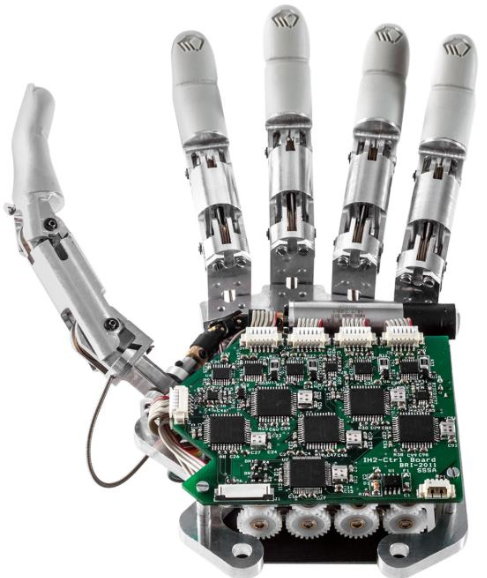

4.1 灵巧手驱动：多关节微型化的理想选择

灵巧手（Dexterous Hand）是近年来机器人领域最受关注的方向之一，其核心挑战在于：在极其有限的空间内集成大量关节，每个关节都需要独立的伺服驱动，同时还要满足高精度力矩控制、快速动态响应和低功耗要求。TMC6460 凭借单芯片全集成架构，为灵巧手驱动提供了极具竞争力的解决方案。

灵巧手驱动的核心痛点与 TMC6460 的对应优势：

空间极度受限：灵巧手每个手指通常包含 2 至 4 个关节，整只手往往需要 12 至 20 个自由度。传统分立方案（MCU + 栅极驱动 + 采样电阻 + 编码器接口）在如此小的空间内几乎无法排布。TMC6460 将 FOC 控制器、功率级、电流采样和编码器接口全部集成于单芯片，TQFN38（5x7mm）封装可显著缩小每关节的驱动板面积，使多关节集成成为可能。
高精度力矩控制：灵巧手抓取易碎物体或执行精细操作时，需要精确的力矩控制。TMC6460 的硬件 FOC 环配合无损电流采样（Sense FET）和可配置的 RONSCALE/GAIN 组合，可在毫安级到 5A 的宽电流范围内获得高分辨率力矩控制，满足指尖精细力控需求。
多编码器组合支持：灵巧手关节通常需要位置反馈来实现精确的关节角度控制。TMC6460 支持 ABN + 数字霍尔组合（霍尔用于初始化，ABN 用于精确定位），以及电机端 ABN + 减速箱后端 ABN 的高精度多圈定位方案，适配灵巧手常见的微型电机 + 谐波减速器或行星减速器结构。
高动态响应：灵巧手需要快速抓取和释放动作，200kHz 的硬件控制环频率确保关节能够快速响应力矩指令，实现流畅、自然的抓取动作。
低功耗与散热：灵巧手长时间佩戴或连续工作时，功耗和散热至关重要。TMC6460 的低阻抗 FET（70mΩ）和高效驱动架构降低了功率损耗，配合微型封装，有助于控制整手温升。

典型灵巧手驱动架构：

以一只 12 自由度灵巧手为例，每个手指关节采用一颗 TMC6460 驱动一个微型 BLDC 电机，通过 SPI 总线菊花链或独立片选与主控 MCU 通信。每颗 TMC6460 独立完成 FOC 控制、电流采样和编码器反馈处理，主控 MCU 仅需下发位置或力矩目标值，即可实现多关节协同控制。这种架构大幅简化了系统设计，降低了主控 MCU 的实时计算负担。

对于需要更高集成度的场景，TMC6460 的 UART 接口支持自动波特率检测和可选 CRC 校验，可通过网关（如 TMC8100）连接第二个绝对编码器，实现手指关节的绝对位置反馈，进一步提升抓取精度和可靠性。

4.2 灵巧手推杆驱动：驱动器内置于推杆

在灵巧手及仿人机器人领域，除了旋转关节外，直线推杆（Linear Actuator / Pushrod） 同样是实现手指屈伸、拇指对掌、腕部摆动等动作的关键执行机构。传统推杆方案通常将电机、减速器、丝杠与驱动器分离布置，驱动器需要单独安装在手掌或前臂内，不仅占用宝贵的内部空间，还增加了线束布线和散热难度。TMC6460 凭借单芯片全集成架构，为驱动器内置于推杆的紧凑化设计提供了理想路径。

推杆内置驱动的核心优势：

极致紧凑：TMC6460 将 FOC 控制器、功率级、电流采样和编码器接口全部集成于单芯片，TQFN38（5x7mm）封装可嵌入推杆尾部的驱动模块，无需额外驱动器板卡，显著缩短推杆整体长度。
减少线束：驱动器内置于推杆后，推杆与主控之间仅需电源和通信线（SPI/UART），无需将三相电机线、编码器线、霍尔线等长距离引出，大幅简化整机布线，降低电磁干扰风险。
高精度力控：推杆常用于手指抓握和腕部摆动，需要精确的推力控制。TMC6460 的硬件 FOC 环配合无损电流采样（Sense FET）和可配置的 RONSCALE/GAIN 组合，可在宽电流范围内实现高分辨率推力控制，满足精细力控需求。
多编码器组合：推杆通常采用微型电机 + 行星减速器 + 丝杠结构，TMC6460 支持电机端 ABN + 减速箱后端 ABN 的高精度多圈定位方案，可精确感知推杆伸出位置，实现闭环位置控制。
低功耗与散热：推杆内置于手指或腕部，空间密闭且散热条件有限。TMC6460 的低阻抗 FET（70mΩ）和高效驱动架构降低了功率损耗，配合微型封装，有助于控制推杆温升。

典型推杆内置驱动架构：

以灵巧手拇指对掌推杆为例，推杆内部集成一颗 TMC6460、微型 BLDC 电机、行星减速器和丝杠。TMC6460 直接驱动电机，通过电机端 ABN 编码器感知电机转角，结合丝杠导程换算推杆位移；同时通过 UART 接口与主控 MCU 通信，支持自动波特率检测和可选 CRC 校验，确保通信可靠性。主控 MCU 仅需下发推力或位置目标值，TMC6460 即可独立完成 FOC 控制、电流采样和位置闭环，大幅降低主控实时计算负担。

对于需要更高集成度的场景，TMC6460 的 UART 接口可通过网关（如 TMC8100）连接第二个绝对编码器，实现推杆末端的绝对位置反馈，进一步提升抓取精度和可靠性。这种驱动器内置于推杆的方案，正成为新一代灵巧手和仿人机器人关节驱动的重要趋势。

五、设计要点与工程建议

5.1 电源设计

5.2 典型应用电路

下图给出一个基于 TMC6460 的典型 BLDC 伺服驱动电路，覆盖 VS 供电、IREF 采样基准、编码器反馈以及 SPI/UART 通信等关键连接。图中以 TQFN38 封装默认引脚分配为例。

flowchart LR
    subgraph Power["电源域"]
        BUCK["BUCK DC/DC
24V 输出"] -- "VS (pin22/27/28)" --> TMC["TMC6460"]
        LDO["LDO 3.3V"] -- "VCCIO (pin4)" --> TMC
        LDO -- "VCCIOF (pin31)" --> TMC
        BUCK -- "VCP (pin21)" --> TMC
        TMC -- "VDD 1.8V (pin5)" --> TMC
    end

    subgraph Sampling["电流采样"]
        RREF["IREF 电阻
60.4kΩ 0.1%"] -- "IREF (pin3)" --> TMC
    end

    subgraph Motor["电机与反馈"]
        BLDC["BLDC 电机"] -- "U/V/W" --> TMC
        ENC["增量编码器
A/B/N"] -- "ENCA/ENCB/ENCN
(pin37/36/35)" --> TMC
        HALL["霍尔传感器
U/V/W"] -- "HALL_U/V/W
(pin34/33/32)" --> TMC
    end

    subgraph Comm["通信接口"]
        MCU["外部 MCU"] -- "SPI: CSN/SCK/SDI/SDO
(pin1/17/18/19)" --> TMC
        MCU -- "UART: TXD/RXD
(pin8/9)" --> TMC
    end

    subgraph Misc["辅助"]
        CLK["外部时钟
1-32MHz"] -- "CLK (pin7)" --> TMC
        DRV["DRV_EN (pin15)"] --> TMC
        TMC -- "FAULTN (pin16)" --> MCU
    end

元件选型要点：

VS 供电（BUCK DC/DC）：VS 支持 2.4V 至 36V，建议选用输出纹波小、瞬态响应快的同步 BUCK 方案，并在 VS 引脚就近放置 10μF 陶瓷电容和 0.1μF 高频去耦电容，以抑制功率级开关噪声。
IREF 电阻：推荐 60.4kΩ、0.1% 精度、TCR 优于 25ppm/°C 的薄膜电阻，直接决定电流采样基准精度，应远离功率级发热区域。
编码器接口：增量编码器 A/B/N 信号建议加 RC 滤波（如 100Ω 串联 + 100pF 对地），霍尔信号同样建议滤波；VCCIOF 为编码器侧逻辑电源，需与编码器电平匹配。
SPI/UART 连接：SPI 走线尽量短且等长，SCK 频率最高 10MHz；UART 若使用自动波特率检测，需保证时钟精度。FAULTN 为开漏输出，需外接上拉电阻（如 10kΩ）。
电荷泵与时钟：CPO/CPI 之间外接飞跨电容（典型 10nF），VCP 就近放置去耦电容；CLK 引脚可接外部时钟或使用内部振荡器，若使用外部时钟需保证频率稳定。

TMC6460 支持 2.4V 至 36V 的宽电源电压范围，内置 1.8V 稳压器（VDD）和电荷泵（VCP），简化了外部电源设计。典型应用电路中，建议使用 BUCK DC/DC 为 VS 供电，LDO 为逻辑电源供电。

5.2 热设计

3ARMS 的额定电流基于 JEDEC 标准 4 层 2s2p PCB 在室温下的热特性。实际应用中，最大 RMS 电流主要受热限制，取决于 PCB 布局（接地平面、散热片、通风等）。建议在 PCB 设计中充分考虑散热，必要时增加散热铜皮或散热片。

5.3 电流采样配置

TMC6460 的电流采样量程由 RONSCALE[1:0] 和 GAIN[1:0] 两组寄存器共同决定。RONSCALE 控制 Sense FET 的采样灵敏度（4 级可扩展），GAIN 控制放大器的增益（4 级可调），两者组合可覆盖从毫安级到 5A 满量程的宽电流范围。正确配置的关键在于：先根据电机峰值电流确定 RONSCALE，再根据额定电流下的期望分辨率确定 GAIN。

配置步骤：

确定电机峰值电流：峰值电流通常取额定电流的 1.5 至 2 倍（考虑加速和堵转工况），并确保不超过芯片最大满量程电流 IFS（5A）。
选择 RONSCALE[1:0]：使采样量程略大于峰值电流，留出 10% 至 20% 的裕量，避免过流时 ADC 饱和。量程过小会导致峰值电流削顶，量程过大会降低低电流段的分辨率。
选择 GAIN[1:0]：在 RONSCALE 确定的量程内，根据电机额定运行电流选择增益档位，使额定电流对应的 ADC 读数落在量程的 50% 至 80% 区间，以获得最佳信噪比。
验证与微调：上电后通过 RTMI 监控实际电流读数，确认无饱和且分辨率满足控制精度要求；若在恒速段分辨率不足，可在线切换 GAIN 档位。

典型配置示例（3A 峰值电流）：

假设某 BLDC 电机额定电流 1.5A，峰值电流 3A，推荐配置如下：

参数	推荐值	说明
RONSCALE[1:0]	10	量程约 4A，覆盖 3A 峰值并留 33% 裕量
GAIN[1:0]	01	额定 1.5A 对应 ADC 读数约 60% 量程，兼顾精度与动态范围
IREF 电阻	60.4kΩ（0.1%）	高精度电阻，决定采样基准精度

在该配置下，3A 峰值电流不会触发 ADC 饱和，1.5A 额定电流可获得约 12 位有效分辨率，满足大多数伺服应用的力矩控制精度要求。若电机额定电流更小（如 0.5A），可改用 RONSCALE[1:0]=01、GAIN[1:0]=10，将量程收窄至约 1.5A，进一步提升低电流段的分辨率。

IREF 电阻精度的影响：

IREF 引脚上的外部电阻（推荐 60.4kΩ）直接决定电流采样的基准电流，进而影响 ADC 的满量程标定。该电阻的精度会按比例传递到电流测量结果：例如使用 1% 精度的电阻，电流采样误差至少为 1%；使用 0.1% 精度的电阻，误差可降至 0.1% 以下。此外，该电阻的温度系数（TCR）同样重要，建议选用 TCR 优于 25ppm/°C 的金属膜或薄膜电阻，以减小温漂对采样精度的影响。对于需要高精度力矩控制的伺服应用，务必选用 0.1% 精度、低 TCR 的电阻，并在 PCB 布局时远离功率级发热区域。

5.5 引脚配置速查

下表汇总了 TMC6460 的关键引脚，方便工程师在原理图设计和 PCB 布局时快速查阅。引脚编号以 TQFN38 封装（5x7mm）为准。

引脚编号	引脚名称	类型	功能说明
1	CSN	数字输入	SPI 片选信号，低电平有效
2	SLEEPN	数字输入	休眠控制，低电平进入休眠模式
3	IREF	模拟输入	电流采样基准，外接 60.4kΩ 高精度电阻
4	VCCIO	电源	GPIO 逻辑电源，2.2V 至 5.5V
5	VDD	电源输出	内置 1.8V 稳压器输出
6	GND	电源	地
7	CLK	数字输入	外部时钟输入，1MHz 至 32MHz
8	UART_TXD	数字输出	UART 发送数据
9	UART_RXD	数字输入	UART 接收数据
10	REFL	数字输入	左限位开关输入
11	REFR	数字输入	右限位开关输入
12	PWM_IN	数字输入	PWM 目标值输入，支持单引脚运动控制
13	CPO	电源	电荷泵输出，外接飞跨电容
14	CPI	电源	电荷泵输入，外接飞跨电容
15	DRV_EN	数字输入	驱动器使能，高电平有效
16	FAULTN	数字输出	故障指示，低电平有效，开漏输出
17	SCK	数字输入	SPI 时钟，最高 10MHz
18	SDI	数字输入	SPI 数据输入
19	SDO	数字输出	SPI 数据输出
20	NC	—	未连接
21	VCP	电源	电荷泵电源，为高边 FET 驱动供电
22	VS	电源	电机电源，2.4V 至 36V
23	OUT1	功率输出	半桥 1 输出，连接电机 U 相
24	PGND	电源	功率地
25	PGND	电源	功率地
26	OUT2	功率输出	半桥 2 输出，连接电机 V 相
27	VS	电源	电机电源，2.4V 至 36V
28	VS	电源	电机电源，2.4V 至 36V
29	OUT3	功率输出	半桥 3 输出，连接电机 W 相
30	PGND	电源	功率地
31	VCCIOF	电源	编码器侧逻辑电源，2.2V 至 5.5V
32	HALL_W	数字输入	霍尔传感器 W 相输入
33	HALL_V	数字输入	霍尔传感器 V 相输入
34	HALL_U	数字输入	霍尔传感器 U 相输入
35	ENCN	数字输入	增量编码器 N 通道（索引）输入
36	ENCB	数字输入	增量编码器 B 通道输入
37	ENCA	数字输入	增量编码器 A 通道输入
38	TEMP	模拟输入	温度传感器输入，用于电机温度测量

注意：TMC6460 支持 IO 矩阵重映射，多数信号可映射到封装上的其他引脚，以适应不同的应用布局需求。上表为 TQFN38 封装的默认引脚分配。

IREF 引脚上的外部电阻（推荐 60.4kΩ）直接决定电流采样精度，必须使用高精度电阻。上电默认配置为 RONSCALE[1:0]=11、GAIN[1:0]=00，工程师应根据电机额定电流和峰值电流合理配置采样量程。

5.4 封装选择

TMC6460 提供两种封装选项：

TQFN38（5x7mm）：适合对体积要求极高的应用。
TSSOP38（4.4x9.7mm）：适合传统焊接工艺和散热要求更高的场景。

六、总结与展望

TMC6460 代表了伺服驱动 IC 的一个重要发展方向：将复杂的 FOC 控制算法硬件化，并集成到单芯片中。这不仅大幅降低了伺服系统的设计门槛——即使是经验不足的工程师也能通过配置少量参数获得高性能控制效果——还通过微型化封装为新一代智能设备（如 PTZ 摄像头、云台、机器人关节）提供了前所未有的设计自由度。

对于追求极致小型化、高动态响应和快速上市的产品团队而言，TMC6460 无疑是一个值得重点关注的选择。随着 ADI 持续完善该产品线，我们有理由期待更多针对特定应用场景的衍生型号问世。

如果你正在设计下一代伺服驱动系统，不妨认真评估 TMC6460 能否成为你的单芯片解决方案。
