RTL8153国产替代方案：CH398实测与选型参考

RTL8153是USB千兆网卡应用最广的芯片之一，网卡、扩展坞、工控主板都在用。信创和供应链安全的背景下，找一颗能直接替换的国产芯片是很多客户的实际需求。CH398是沁恒的方案之一，其中CH398X引脚兼容RTL8153B/E。这篇文章把替换RTL8153的决策依据——兼容性、性能、驱动、采购——用实测数据讲清楚。

一、能不能不改板

替换芯片，第一件事是电路要不要动。CH398X引脚兼容RTL8153B/E，功能上可替代AX88179，现有RTL8153方案的PCB不用改。除此之外还有两件事降低了替换成本：

内置Flash：替换RTL8153后外部Flash器件可省掉，外围更精简
固化唯一MAC：出厂已烧好，量产免二次烧录，也提供配置工具自由配置

供电上内置LDO和DC-DC，单一5V或3.3V即可，外围器件少。封装QFN40，工业级-40～85℃。

USB转千兆网卡芯片CH398兼容替代RTL8153，USB转百兆网卡芯片CH397兼容替代RTL8152_ch397a-CSDN博客https://blog.csdn.net/OIDCAT/article/details/134705500?spm=1001.2014.3001.5501

二、替换后性能会不会缩水

替换最怕性能打折，先看吞吐。测试环境：Windows平台，iperf3单向TCP打流100秒。

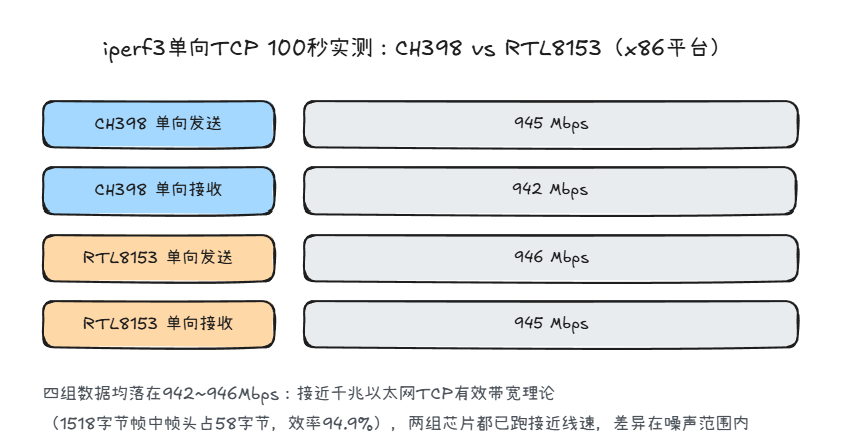

四组iperf3实测汇总：CH398发送945/接收942Mbps，RTL8153发送946/接收945Mbps，性能处于同一梯队

下面两张是测速结果：

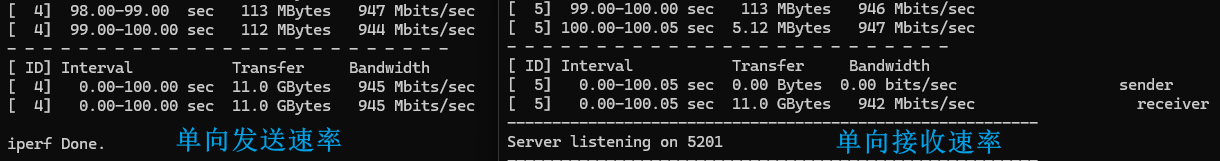

CH398单向发送速率 & 单向接收速率

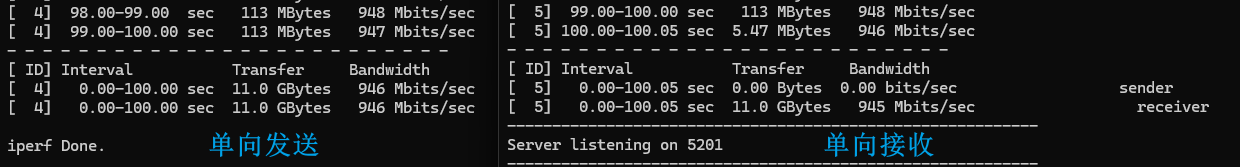

RTL8153单向发送速率 & 单向接收速率

结论直接：替换RTL8153后吞吐不缩水。

三、硬件offload：替换之外多出来的能力

RTL8153本身也支持校验卸载、TSO、VLAN等offload，替换过去这些能力不能丢。这一节把CH398的offload逐项实测摆开——替换后功能不缺，还有广播风暴抑制这类额外项。需要注意的是offload功能依赖厂商驱动。

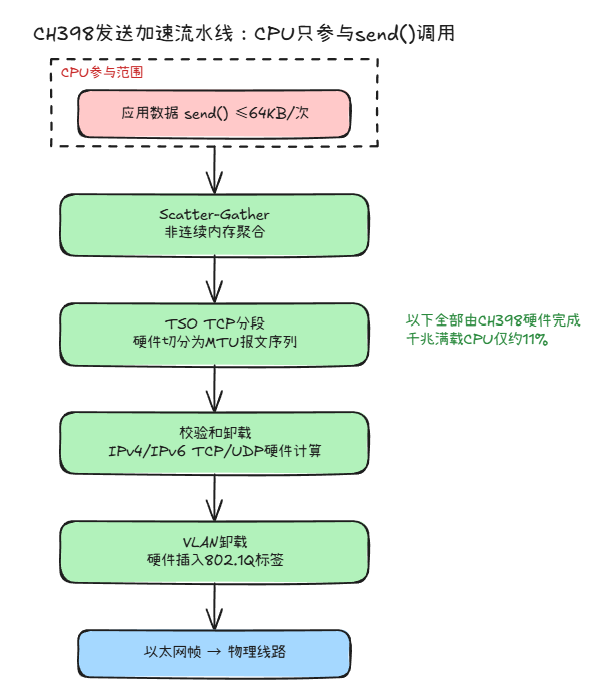

发送加速流水线：CPU只参与起始的send()调用，聚合、切包、算校验、插标签全在芯片硬件完成，千兆满载CPU约11%（CPU占用率根据不同平台能力有所区别）

TSO开关与小主控的差异

TSO（TCP分段卸载）的开关对比在两个平台上结果不一样：

平台	TSO开	TSO关	说明
x86（Xeon E5-2666 v3）	946.6Mbps，softirq 0.58%	946.6Mbps，softirq 0.88%	吞吐相同，CPU只差0.3个百分点
地平线X3（4核Cortex-A53 @1.2GHz）	926.65Mbps，发送CPU 14.33%，softirq 2.38%	907.61Mbps，发送CPU 19.45%，softirq 4.01%	关TSO后吞吐掉19Mbps，CPU涨5.1个百分点

两组测试TCP重传都是0、收发错误都是0。这个结果说明：x86上offload开关感知不强，因为CPU本来就宽裕；CH398硬件offload的真正价值在CPU紧张的小主控——分片、校验这些活由硬件接住，Cortex-A53这类核才腾得出手。

校验和卸载功能

每个TCP/IP报文收发都要算校验和，千兆满载下大包场景每秒约16万次，64字节小包密集负载可达每秒298万次。CH398把IPv4/IPv6的TCP/UDP校验全部卸载到硬件，收发双向，且是芯片级固化，驱动加载即生效。

收益跟报文密度挂钩：

场景	帧大小	每秒校验次数	节省CPU（x86估算）
大文件传输	1518B	约16万	不到1%
Web混合流量	512B	约48万	2～3%
VoIP/工控采集	64B	约298万	8～15%

包越小越密，硬件校验越值钱；换到ARM嵌入式平台，这个比例还要再往上。

VLAN：硬件插剥标签，吞吐无损

802.1Q标签的插入和剥离在芯片硬件层完成，一条物理链路隔离多个逻辑网络。实测（Ubuntu 22.04，CH398走eth1.10子接口直连对端）：

测试项	结果
iperf3 TCP上传	946Mbps，0重传
iperf3 TCP下载	946Mbps，0重传
CPU使用率	10.8%，与无VLAN物理口一致
VLAN标签操作开销	0%（硬件offload）
跨VLAN隔离	VLAN 10互通0%丢包，VLAN 20访问目标100%丢包，硬件层阻断生效

Wireshark抓物理口可见发出帧携带VLAN ID:10，确认标签由硬件插入而非软件。

国产USB转千兆网卡芯片CH398 VLAN应用-CSDN博客https://blog.csdn.net/OIDCAT/article/details/161722710?spm=1001.2014.3001.5501

巨型帧：MTU9000吞吐991Mbps，报文数减82.5%

CH398最大支持MTU9000（设9216会被驱动拒绝）。相同环境只改MTU：

指标	MTU1500	MTU9000
TCP吞吐	947Mbps	991Mbps
帧效率	94.9%	99.1%
10秒tx报文计数	805,093	137,897（-82.9%）
10秒rx报文计数	376,327	68,560（-81.8%）
重传	0	0

吞吐提升来自帧效率：帧头占比从约5%降到不足1%，报文数减82.5%。

国产USB转千兆网卡芯片CH398X-巨型帧（Jumbo Frame）应用-CSDN博客https://blog.csdn.net/OIDCAT/article/details/162847796?spm=1001.2014.3001.5501

广播风暴抑制：芯片级切断，CPU零参与

网络环路、设备故障、恶意攻击都可能让广播帧速率失控，普通网卡来者不拒——每包一次中断淹掉CPU，业务流量被挤占。CH398在MAC层硬件监控广播/组播帧速率，超阈值自动屏蔽，风暴结束自动恢复。

实测：对端以约19000pps灌广播帧，阈值设1000pps：

阶段	实测
抑制关闭	广播帧全量涌入协议栈，Wireshark可见洪水
抑制开启	超阈值帧在芯片层被屏蔽，应用层完全不可见
风暴中业务	ping 0%丢包，iperf3 922/927Mbps零波动
风暴结束	自动恢复广播接收

与软件过滤的本质差别：软件方案是逐包中断之后在协议栈里丢弃，中断照样发生；硬件抑制是帧根本进不了协议栈，CPU全程零参与。

USB转千兆网卡 CH398 广播风暴抑制功能验证-CSDN博客https://blog.csdn.net/OIDCAT/article/details/162915297?spm=1001.2014.3001.5501

四、驱动和系统兼容性

协议支持：支持CDC-NCM、CDC-ECM、RNDIS三种主流USB网络类协议，适配多样化的网络接入场景。
操作系统免驱支持：在Linux（含统信UOS、麒麟）、Android、iOS/iPadOS、macOS、HarmonyOS等系统上实现即插即用，免驱直连；在Windows系统上同样免驱，同时额外提供专用厂商驱动，以解锁高级功能。
高级功能（需加载厂商驱动）：
- 支持校验卸载（Checksum Offload）、VLAN配置、巨型帧（Jumbo Frame）、TSO（大包分段卸载）、广播抑制等网络加速与管控功能；
- Windows端驱动支持MAC地址直通（MAC Address Pass-Through），可实现设备MAC地址与主机网卡地址的智能同步。
扩展驱动支持：提供适用于uboot、UEFI及iPXE环境的预启动驱动，便于无盘启动、网络引导等特殊场景部署。

⚠️ 高级功能依赖厂商驱动。内核CDC-NCM免驱提供基础连通性，不含硬件offload。

五、选型参考

维度	CH398
接口	USB3.2 Gen1，10/100/1000M自适应
内核	自研RISC-V内核
封装	QFN40，工业级-40～85℃
兼容	CH398X引脚兼容RTL8153B/E，功能替代AX88179
供电	单一5V或3.3V，内置LDO + DC-DC
吞吐	单向TCP发送/接收均贴近950Mbps（x86实测945/942Mbps，测试结果随平台波动）
高级功能	校验卸载（硬件固化）、TSO、VLAN、巨型帧MTU9000、广播风暴抑制
采购	立创商城有CH398X系列在售
