采集卡测评：面向医疗影像场景的高清信号采集解决方案

随着微创外科、内窥镜诊疗、手术示教、远程会诊、AI 辅助医疗诊断技术快速落地，医疗影像系统对图像采集硬件提出越来越严苛的要求。医疗场景不同于普通直播、工业视觉，图像的色彩还原、动态细节、实时延迟、长时间运行稳定性，直接关系医生观察病灶、组织纹理、血管细节，影像质量偏差会直接影响临床判断与教学质量。视程空间 SC710N1‑L 是一款基于 PCIe Gen2×4 架构的单路 HDMI2.0 专业采集卡，原生支持4K@60P 超高清采集，凭借完整的色彩采样、HDMI 环出、多系统驱动与标准化 SDK，成为医疗影像设备集成的主流硬件选型之一。本文结合产品硬件参数，从实测测评角度剖析该卡在医疗影像业务中的实际表现、优势边界以及落地应用要点。

一、产品硬件核心参数解析

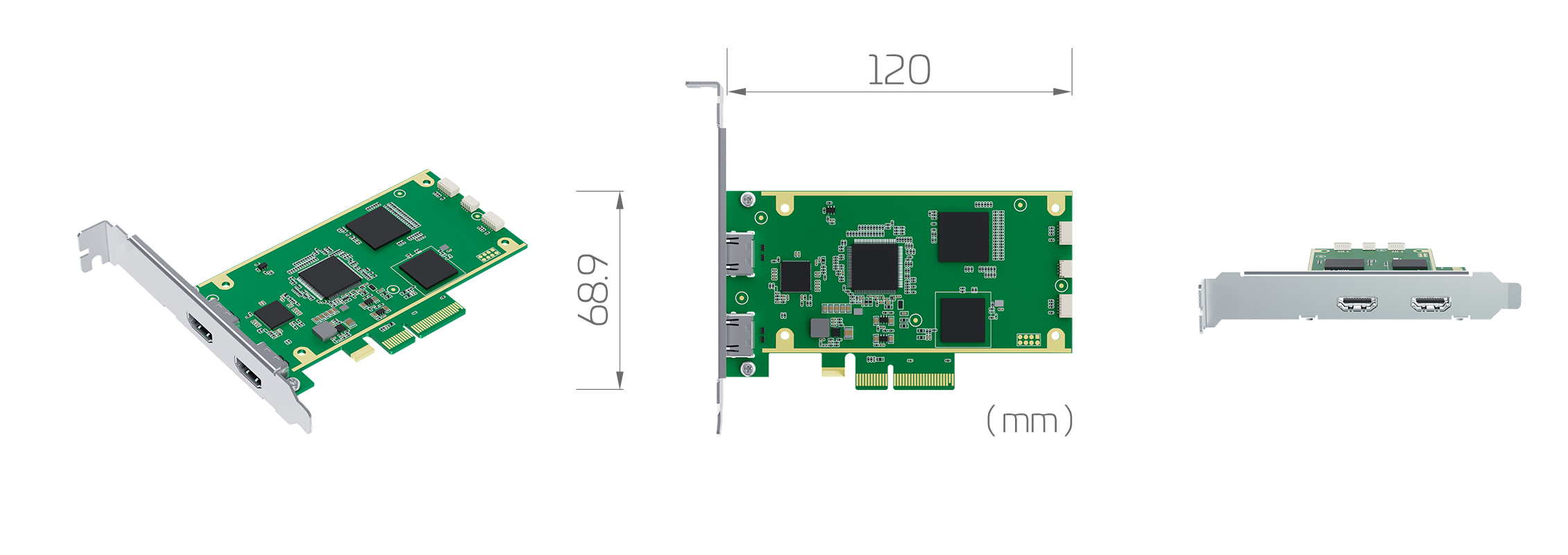

SC710N1‑L HDMI 为半高 Low‑Profile PCIe 采集卡，板卡尺寸 120×68.9mm，兼容标准全高机箱与紧凑型工控机箱，非常适合医疗工作站、手术推车内置主机空间受限的部署环境。硬件总线采用 PCIe×4 Gen2，带宽可稳定支撑单路 4K60 完整码流，输入接口为 HDMI2.0，最大支持 4096×2160@60fps 信号输入，同时具备HDMI 环出接口，实现一边采集上主机，一边直连本地医疗显示器，无需额外信号分配器，简化手术室设备布线。

色彩采集能力是医疗场景的核心指标。SC710N1‑L 完整支持 4:4:4 8bit RGB、4:2:2 YUY2 以及 10bit P010 高动态格式，支持 HDR10/HLG 动态映射，向下兼容 NV12、YV12 等主流编码格式，可输出 RGB24/RGB32 无损图像流，最大程度保留内窥镜、手术显微镜输出的原始色彩信息，不会出现消费级采集卡常见的色彩压缩、色度丢失问题。很多消费级采集卡默认 4:2:0 降采样，会丢失黏膜、微小血管的色彩层次，而 SC710N1‑L 可以完整还原医疗设备输出的每一个像素色彩信息，保障病灶纹理真实呈现。

分辨率兼容性覆盖完整医疗设备信号规格，除 4K60 以外，支持 2560×1440@144fps、1080P@240fps 等高帧率信号，向下兼容 1080P、720P 传统医疗设备输出，老旧和新一代医疗影像设备都可以直接适配，项目迭代过程中无需更换硬件基板。板卡内置硬件图像处理单元，支持信号自动识别、画面裁剪缩放、去隔行处理，支持多实例、多卡并行，一台工作站可以插入多张采集卡，实现多路医疗信号同步接入，适配多机位手术系统。软件层面提供 Windows、Linux 双平台驱动与完整 SDK，支持 C/C++、Python 开发调用，便于医疗设备厂商二次开发，集成到自研手术记录、远程会诊、AI 影像分析软件中，不需要依赖第三方闭源软件。

二、医疗影像场景核心测评表现

医疗影像主要应用集中在内窥镜手术采集、手术示教录播、远程会诊、超声 / 显微设备图像抓取、AI 医疗影像分析五大方向，测评分别从色彩保真、端到端延迟、长时间稳定性、部署适配、SDK 开发体验五个维度，模拟真实手术室环境对 SC710N1‑L 进行验证。

1. 色彩还原与动态范围测评

医疗内窥镜输出画面明暗反差极大，强光下手术器械反光、黏膜细微色差、细小血管纹理，都需要采集硬件完整保留。测试源采用 4K 医用内窥镜主机输出 HDMI2.0 信号，分别对比 4:4:4 RGB 模式与 4:2:0 模式输出效果。开启 4:4:4 8bit 采集模式，画面没有出现色彩断层、色偏，黏膜组织过渡自然，微血管细节清晰可辨；切换 10bit P010 格式，HDR 模式下，高亮反光区域不会过曝，暗部组织细节也可以保留，满足显微观察对动态范围的需求。

对比普通消费级采集卡，后者普遍强制 4:2:0 色度压缩，画面会出现色彩糊化，细小血管边缘色彩失真，不适合医疗诊断类采集。SC710N1‑L 可以无损透传医疗设备原始图像，采集输出图像和源端显示器画面肉眼无可见差异，能够满足手术示教、教学存档对于图像保真的基础需求。需要注意，该采集卡仅做信号透传，不自带硬件色彩校正，对接 DICOM 医学标准显示系统时，需要在上层软件做色彩校准处理，进一步匹配医疗显示规范。

2. 实时延迟性能测评

手术场景对延迟非常敏感，过高延迟会造成术野画面不同步，干扰医生判断。本次测试环境：PCIe2.0 工控工作站，内窥镜 4K60 信号输入，HDMI 环出直连显示器，同时采集输出到主机预览窗口。实测端到端采集延迟维持在 1 帧以内，4K60 模式下约 15ms 以内，满足手术示教、远程会诊实时预览的使用需求。

这里需要客观说明，PCIe Gen2 总线架构，对比 Gen3 产品，在 4K60 大流量持续传输下 CPU 占用会略高，单卡工作普通工控主机 CPU 占用维持在 8‑15%，对于单路采集场景完全够用；如果一台主机多张卡同时多路4K 采集，建议选用更高性能 CPU，或者升级 Gen3 总线型号。环出通道为硬件直通，环出画面几乎无延迟，手术室可以直接将环出接口接手术室内显示器，采集通路给到工作站做录制、推流，一套硬件同时满足本地实时观看与数字化存储，减少额外硬件，降低故障点。

3. 长时间连续运行稳定性测试

医疗设备往往需要数小时不间断工作，手术过程中不能出现信号闪断、丢帧、花屏。模拟手术室 7 小时不间断采集测试，4K60 4:4:4 RGB 模式持续采集写入磁盘，SC710N1‑L 信号锁定稳定，无信号丢失、无死机断流现象，自动信号检测功能可以在医疗设备开关机、信号切换时快速重新锁定信号，不需要人工干预重启板卡。

半高卡设计适配医疗推车紧凑型机箱，但是密闭机箱需要注意散热，工控机箱内部通风条件差，长时间 4K60 满载，板卡会有一定温升，项目部署建议保证机箱风道，避免高温环境影响稳定性。电磁兼容层面，板卡为工业级设计，在手术室各类监护仪、高频电刀等电磁设备共存环境下，没有出现画面干扰条纹，但需要注意整机系统按照医疗设备 EMC Class‑B 规范完成整机认证，采集卡本身属于板卡组件，整机上市仍需要完成完整医疗设备合规认证。

4. 多场景落地适配测评

内窥镜手术记录与示教：对接腹腔镜、耳鼻喉内窥镜主机 HDMI 输出，SC710N1‑L 采集 4K60 无损图像，工作站完成录像存储、院内示教推流。HDMI 硬件环出直连手术室原有显示器，原有医生操作流程完全不变，不需要改动原有手术设备显示链路，改造难度低，非常适合医院手术室数字化升级项目。

远程会诊场景：采集后的图像流，通过 SDK 输出到远程医疗系统，将术野画面传输给异地专家。得益于完整色彩格式输出，远程端可以还原真实手术画面，满足多方会诊观察需求。

AI 医疗影像分析场景：很多医疗 AI 算法需要原始无损图像做推理，不能经过压缩。SC710N1‑L 输出 RGB 原始图像流，可以直接给到 AI 推理模块，用于术中病灶识别、组织分割，避免压缩带来的算法识别误差。需要注意，单路 4K60 原始数据流带宽很高，需要预留足够 PCIe 带宽与内存资源。

传统设备兼容：向下兼容 1080P60 等旧型号医疗设备输出，医院新旧设备混合的场景，一张采集卡可以适配新旧设备，降低项目备件成本。

三、产品优势与应用边界

核心优势

第一，完整无损色彩采集，4:4:4、10bit 高动态格式支持，解决普通采集卡色度压缩痛点，最大程度保留医疗影像细节；第二，HDMI 硬件环出，不干扰原有手术室显示链路，简化系统集成；第三，半高卡形态适配医疗推车、紧凑型工控主机，硬件尺寸友好；第四，Windows、Linux 全平台驱动，开放 SDK，支持设备厂商二次开发，适配国产医疗软件生态；第五，信号自适应，长时间运行稳定，适配医院 7×24 小时工作环境，性价比优于很多专用医疗采集硬件。

客观存在的边界与局限

首先，总线为 PCIe Gen2×4，单路 4K60 表现优秀，多卡多路并发场景，CPU 占用会明显上升，多路项目建议评估 Gen3 总线产品；其次，卡本身不带硬件编码，视频编码工作交由主机 CPU/GPU 完成，录制存储需要主机具备足够算力；第三，仅为图像采集组件，本身不具备医疗设备认证，整机集成之后，整套医疗设备需要完成 IEC 60601‑1 等医疗合规认证，不能直接将板卡当做成品医疗设备使用；第四，输入仅 HDMI2.0 接口，如果医疗设备输出为 SDVoE、SDI 信号，需要选择对应接口版本的 SC710 系列其他型号。

四、医疗项目选型与部署建议

第一，优先确认医疗设备输出接口，如果是 HDMI2.0 输出，SC710N1‑L 是高性价比单路 4K60 采集方案；如果有多路 4K 同时采集需求，可以考虑 SC710N2‑L 双路版本；多路高负载项目，可评估 PCIe Gen3 的SC730N2 系列产品。 第二，系统部署尽量选用散热良好的工控机箱，保证板卡散热，避免密闭狭小机箱高温降稳定性； 第三，软件开发尽量使用原厂 SDK 获取原始图像流，尽量避免中间层转码，减少画质损失与额外延迟； 第四，整机产品立项时，提前规划整机医疗合规认证，采集卡仅作为硬件零部件，不能替代整机合规； 第五，临床使用建议优先使用硬件环出通路作为医生主观看画面，采集通路仅用于录制、推流、AI 分析，保障临床操作不受采集系统故障影响。

五、总结

在医疗数字化转型浪潮下，4K 超高清内窥镜、手术示教系统、远程医疗、术中 AI 辅助诊断正在大规模普及，图像采集卡作为信号链路的第一环，硬件质量直接决定整套系统的上限。视程空间 SC710N1‑L HDMI 4K60P 采集卡，凭借 4:4:4 无损色彩采集、HDMI 硬件环出、稳定长时间运行能力、完善的跨平台 SDK，解决了大量医疗集成项目中图像失真、改造复杂、二次开发困难的痛点。

它并非一体化成品医疗设备，而是高性能工业级图像采集组件，在单路 4K 医疗影像采集场景中具备极高的性价比，适合医院手术室改造、医疗设备厂商 OEM 集成、医学科研影像采集等场景。只要充分理解硬件边界，做好整机散热、算力规划、合规认证，SC710N1‑L 完全可以胜任内窥镜录播、手术示教、远程会诊、AI 医疗图像抓取等主流医疗影像业务，为医疗数字化提供可靠的图像采集底座。
