告别上电回零噩梦！ADI ADMT4000 真上电多圈传感器深度解析｜机器人 / 伺服编码器方案
·
开篇：机器人最头疼的 “掉电归零” 到底有多痛？
不知道做机器人、伺服、执行器开发的朋友们有没有遇到过这种崩溃现场：
设备正在正常运行，突然断电、急停、跳闸。等再次上电，机器人关节、丝杆执行器直接 “失忆”，完全不知道自己身处哪个位置。 ✅ 传统处理方式：必须执行回零操作，机械机构跑到原点找基准。
带来的现实代价：
- 生产停机：流水线、协作机器人断电重启，回零占用宝贵工时，工厂产能直接受损；
- 安全风险：人形机器人、起重设备、医疗设备，如果掉电后被外力拨动关节，上电直接会发生误动作，有碰撞损坏风险；
- 硬件妥协：为了记住圈数，要么加装笨重的齿轮多圈编码器，要么外挂备用电池，要么使用韦根德能量收集模块，体积、寿命、维护都是大坑Analog Dev...。
多圈掉电记忆，不是加分项，是高端机器人的刚需！ 如果断电之后，哪怕外部外力转动关节，芯片依然默默记录一共转了多少圈，上电直接读出绝对位置，不需要回零、不需要电池、不需要齿轮，这会是什么体验？ADI 的 ADMT4000 就是这样一颗颠覆性单芯片多圈绝对位置传感器。
传统多圈方案大盘点：各有各的短板
在 ADMT4000 出现之前，行业主要是 3 套主流多圈解决方案，我们简单对比一下：
表格
| 方案 | 实现原理 | 核心痛点 |
|---|---|---|
| 机械齿轮多圈编码器 | 齿轮组机械记录圈数 | 体积巨大、齿轮磨损、抗冲击差、成本高，不适合小型关节 |
| 电池备份多圈 | 单圈传感器 + 锂电池，断电电池供电保存圈数 | 电池寿命有限，需要定期维护更换；低温环境电池性能衰减，有爆炸风险，增加布线空间 |
| 韦根德（Wiegand）能量收集 | 转轴转动发电，写入 FRAM 存储圈数 | 转轴必须转动才能发电记录；断电静止被外力转动，无法记录圈数，容易丢圈出错 |
以上方案，都没办法完美实现：完全无源，断电无论转轴是否转动，都可以记录旋转圈数，这就是 ADMT4000 瞄准的市场空白Analog Dev...。
主角登场：ADMT4000，什么叫 True Power‑On 真上电多圈？
ADMT4000 是 ADI 推出的单芯片磁性多圈绝对位置传感器，封装是 24 引脚 TSSOP，小小的一颗芯片，就集成完整多圈检测链路，不需要外接齿轮，不需要备用电池Analog Dev...。
✨核心硬核参数（来自官方 datasheet）
- 最大测量圈数：46 圈，总角度 16560°（>16k°）
- 角度精度：±0.25°
- 采样速率：100kSPS
- 工作磁场窗口：16‑31mT，搭配普通钕铁硼磁铁即可工作
- 供电 VDD：3.3V；数字接口 VDRIVE：1.7V‑5.5V，兼容绝大多数 MCU 电平
- 温度范围：结温‑40℃~+150℃，满足严苛工业环境
- 通信接口：标准 SPI Mode0；内置温度传感器、过压欠压故障诊断；支持片内谐波校准，修正磁铁、机械安装带来的误差。

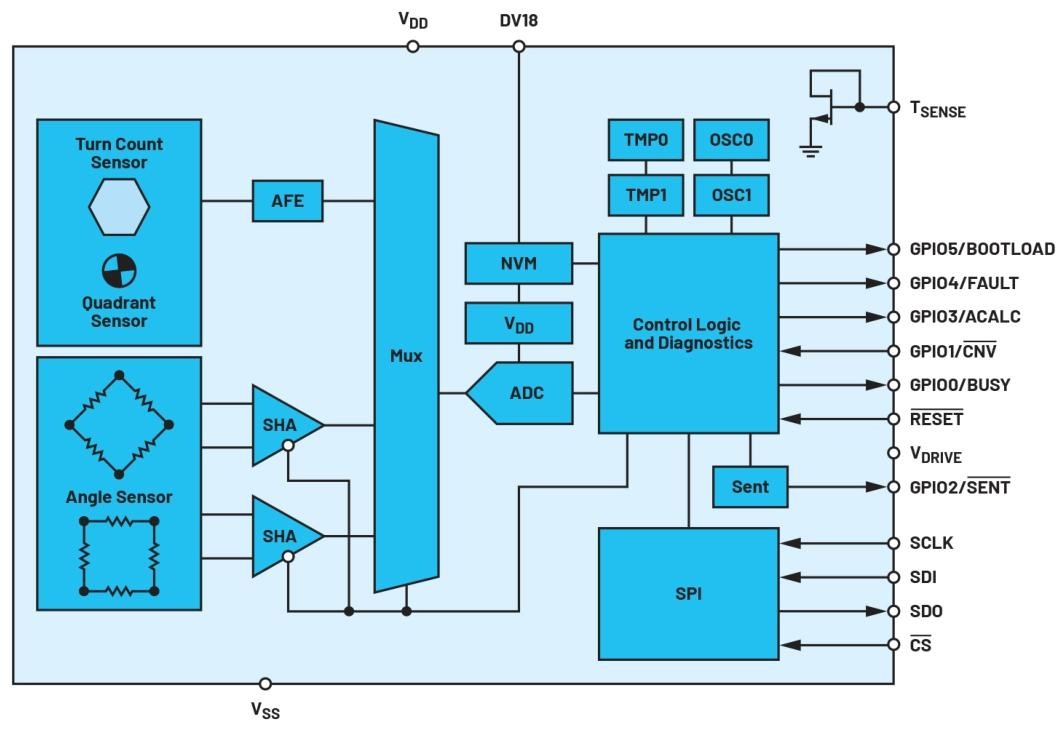

🛠️内部三套传感器协同工作
芯片内部集成 3 套磁传感单元，分工明确：
- GMR 巨磁阻多圈计数传感器【核心黑科技】 基于磁性纳米螺旋导线，依靠磁畴壁物理位置记录旋转圈数。关键点：这个记录过程完全不需要供电！ 断电之后，外部磁铁旋转，内部磁畴壁跟随移动，物理状态永久保存，不用电维持。上电直接读取畴壁位置，就能知道断电期间一共转了多少圈，这就是 True Power‑On 真上电多圈的来源。
- GMR 象限检测传感器 用来把 AMR 的 180° 输出拓展到完整 0‑360° 全周角度。
- AMR 各向异性磁阻角度传感器 负责高精度单圈角度测量，输出 sin/cos 原始信号，芯片内部 ADC 运算，输出经过补偿校准后的角度数据。
三者数据融合，上电一瞬间直接输出【总圈数 + 当前单圈角度】完整绝对位置，不需要回零，不需要外部运算。
⚠️关键使用边界（开发务必看）
- 无源掉电记录有效区间：0‑46 圈。断电时，如果磁铁旋转超过 46 圈范围，圈数会出错，无故障标志位输出，机械设计要控制行程在此区间内。
- 可以软件读取 FAULT 故障寄存器，监控磁场异常、圈数校验异常、电源异常等问题。
- GMR 计数传感器在装配完成之后，需要执行一次磁复位；可以用 315° 方向 > 60mT 外磁场，或者顺时针旋转磁铁 46 圈完成复位操作。
不止读角度！这些实用功能设计工程师要知道
- 片内硬件谐波校准 机械安装偏移、磁铁倾斜、磁铁磁化偏差，都会引入 1/2/3/8 次谐波误差。ADMT4000 内部提供对应寄存器，采集多圈数据做 FFT 之后，直接把谐波系数写入芯片，硬件实时补偿，不用 MCU 做复杂校正运算，大幅降低主控负担。
- IIR 角度滤波 内置一阶 IIR 低通滤波器，公式：
Out[n]=Out[n‑1]+(In[n]‑Out[n‑1])/16，开启后角度噪声可以从 0.25°RMS 降低到 0.03°RMS；注意：单次 One‑shot 采样模式不推荐开启滤波，容易引入误差。滤波带来约 135μs 的固定延迟，高速旋转场景需要评估延迟带来的附加误差。 - 丰富诊断与保护 FAULT 寄存器汇总各类故障：磁场半径异常、GMR 圈数校验不匹配、NVM 存储器 ECC 错误、VDD/VDRIVE 过压欠压；SPI 通讯附带 CRC5 校验，保障工业环境通讯可靠性。
- 两种采样模式
- 连续转换模式：芯片持续自动采样更新角度；
- One‑shot 单次触发模式：CNV 引脚外部信号触发一次采样，适合低功耗场景，需要时才采集位置数据。
- 多路 GPIO 复用引脚：BUSY、ACALC、CNV 触发、BOOTLOAD 启动状态，硬件引脚可以同步提示测量状态，不用频繁轮询 SPI 寄存器。
🎯真实落地场景，它改变了什么？
- 协作机器人 / 人形机器人关节 小型关节内部空间寸土寸金。传统方案齿轮编码器体积大；电池方案要预留电池仓和维护。ADMT4000 一颗 TSSOP 芯片，PCB 贴装，磁铁放转轴末端。断电后哪怕外力掰动关节，上电直接读取关节绝对位置，省去回零流程，提升设备安全性和开机效率。
- 线性执行器、丝杆模组 丝杆伸出缩回对应多圈旋转。以往需要额外外置线性位移传感器，现在只靠 ADMT4000 读取旋转圈数换算行程，节省一个传感器 BOM 成本。断电丝杆被外力推动，重启依然知道实际位置。
- 起重、卷扬机、拉线编码器 吊具断电后重物可能带动卷筒转动。传统设备上电必须回原点；ADMT4000 掉电记录圈数，上电直接获取吊具高度，极大提升设备安全。
- 汽车执行器、医疗设备 不允许上电回零的安全关键设备，零维护需求，避免电池老化带来的失效风险。
📌硬件小提示：PCB 设计，VDD、DV18、VDRIVE 电源引脚必须就近放置 X8R 材质去耦电容；不用的 GPIO 引脚，需要通过 100kΩ 电阻下拉 / 上拉，参考 datasheet 典型应用电路。
总结：ADMT4000 的价值到底是什么？
很多人只看到参数 ±0.25° 精度、46 圈量程，真正的核心价值是技术范式改变： ✅ 抛弃机械齿轮，抛弃备用电池，抛弃韦根德能量收集模块； ✅ 真正无源物理存储圈数：断电期间转轴无论动或者不动，都记录旋转信息； ✅ 单芯片集成 ADC、校准、故障诊断，MCU 只需要简单 SPI 读取绝对角度； ✅ 工业宽温，片内谐波补偿，降低整机机械装配公差要求。
当然它不是万能：最大有效掉电记忆 46 圈，机械行程设计要控制在该区间；装配后必须做 GMR 磁复位；磁铁选型要保证全温度范围磁场落在 16‑31mT 窗口内。
对于机器人、自动化设备开发者，如果你正在被 “掉电回零、电池维护、编码器体积大” 折磨，ADMT4000 这套 True Power‑On 技术，值得放进方案选型清单。
附录 A：ADMT4000 开发踩坑清单（硬件 + 固件必看）
以下内容均来自官方 datasheet Rev.A 的逐条核对，建议开发前打印贴在工位上。
A.1 硬件设计踩坑
表格
| 序号 | 踩坑点 | 正确做法 | 来源 |
|---|---|---|---|
| 1 | 电源去耦随便放 | VDD、DV18、VDRIVE 引脚就近放置 X7R/X8R 去耦电容，参考 datasheet 典型应用电路 | Pin 配置章节 |
| 2 | 未用 GPIO 悬空 | 所有未使用的 GPIO 引脚必须通过100kΩ 电阻上拉或下拉，禁止悬空 | Pin 功能描述 |
| 3 | RESET 引脚误解 | Pin22 的 RESET 只复位数字和模拟电路，不复位 GMR 圈数传感器；GMR 需要单独磁复位 | Pin22 描述 |
| 4 | 磁铁磁场不做温度校核 | 工作磁场窗口 16~31mT，必须在全温度范围内校核磁铁剩磁衰减，低温 / 高温都不能越界 | 电气特性表 |
| 5 | SPI 时钟极性配错 | ADMT4000 使用SPI Mode0：CPOL=0, CPHA=0，数据在 SCLK 上升沿采样、下降沿输出 | SPI 时序章节 |
A.2 上电初始化踩坑
表格
| 序号 | 踩坑点 | 正确做法 |
|---|---|---|
| 1 | 上电立刻读角度 | 上电后需等待BOOTLOAD (Pin4) 变低（典型启动时间 10ms），NVM 加载完成后再操作 SPI |
| 2 | 忽略 FAULT 寄存器上电值 | FAULT 寄存器上电复位值为0xFFFF，必须先读一次确认所有位可置 1，再写 0x0000 清零 |
| 3 | 忘记 GMR 磁复位 | 装配完成后必须执行一次 GMR 圈数传感器复位，否则圈数可能不准；复位方式见 A.4 |
| 4 | 直接读 ABSANGLE 当有效 | 第一次转换序列完成前 ABSANGLE 为复位值 0xDB00，需等待 BUSY 变低或转换计数器递增后再读 |
A.3 多圈量程与掉电记忆踩坑（最关键！）
表格
| 序号 | 踩坑点 | 正确做法 |
|---|---|---|
| 1 | 以为 46 圈是 AMR 量程 | True Power-On 掉电记忆只有 0~46 圈有效（GMR 传感器）；AMR 推导圈数 - 9~54 圈仅用于校准，不能用于正常掉电记忆 |
| 2 | 掉电超 46 圈以为会报故障 | 断电状态下旋转超过 46 圈，上电后角度可能错误，且不会置 FAULT 标志位！ 机械设计必须硬限制行程在 0~46 圈内 |
| 3 | 忽略圈数交叉校验 | FAULT 寄存器D13 位是 GMR 圈数与 AMR 圈数交叉校验位，差值超过 0.5 圈会置位，固件必须轮询此位 |
| 4 | 以为 D9 位是普通故障 | FAULT 寄存器D9 位表示 GMR 圈数传感器检测到假状态（非法畴壁位置），出现后必须执行 GMR 磁复位 |
A.4 GMR 磁复位操作（必做！）
装配完成后，或 FAULT D9/D13 置位时，必须复位 GMR 圈数传感器，二选一：
方式一：外磁场复位（推荐量产用）
- 在315° 方向施加>60mT外磁场，保持≥10μs
- 注意：如果应用磁铁已安装，合成磁场（应用磁铁 + 复位磁场）需 > 60mT
方式二：机械旋转复位（调试用）
- 将系统磁铁顺时针连续旋转 46 圈以上
复位完成后：
- 中止当前转换序列（CNVPAGE bits [15:14] 写 0b11）
- 重新启动转换序列（CNVPAGE bits [15:14] 写 0b00）
- 此时圈数显示为 45 + 实际复位角度，属正常现象
A.5 IIR 滤波器使用踩坑
表格
| 序号 | 踩坑点 | 正确做法 |
|---|---|---|
| 1 | 以为滤波默认关闭 | GENERAL 寄存器默认值0x1230，bit12(ANGLFILT)=1，滤波默认开启 |
| 2 | One-Shot 模式开滤波 | 官方明确建议：One-Shot 单次采样模式不要开启 IIR 滤波，有效采样数不足会引入误差 |
| 3 | 忽略滤波延迟 | IIR 滤波覆盖当前 + 前 15 次测量，引入约15×9μs=135μs 固定延迟，高速旋转场景需评估附加误差 |
| 4 | 极端圈数时滤波异常 | 圈数 > 53.5 圈或 <-8.5 圈时滤波自动旁路，角度数据正确但未滤波，属正常保护机制 |
A.6 谐波校准踩坑
表格
| 序号 | 踩坑点 | 正确做法 |
|---|---|---|
| 1 | 以为只有 1/2/3 次谐波 | 支持1/2/3/8 次谐波校准，8 次谐波默认用工厂值，可通过 GENERAL bit10 (H8CNTRL)=1 切换为用户值 |
| 2 | 校准时不开启 CNVSYNC | 官方建议校准时设置 GENERAL bits14:13=0b11，用外部 CNV 信号同步 SINE/COSINE 采样，减小相位误差 |
| 3 | 校准后不复位 GMR | AMR 角度校准完成后，强烈建议再做一次 GMR 磁复位，确保整体处于已知良好状态 |
附录 B：SPI 读写伪代码示例（可直接移植）
B.1 SPI 帧格式回顾
ADMT4000 使用32 位 SPI 帧访问 16 位寄存器，SPI Mode0（CPOL=0, CPHA=0），MSB 先传。
读操作帧结构（32 位）：
Bit31 : 忽略位（任意值）
Bit30 : R/W位 = 0（读）
Bit29-24: 6位寄存器地址 A5~A0
Bit23-8 : 芯片输出16位寄存器数据（MSB first）
Bit7 : 固定为1（生命计数器位）
Bit6-5 : 2位转换计数器 C1~C0（每次转换序列完成递增）
Bit4-0 : 5位CRC（多项式 x^5+x^2+1，种子0x1F）
写操作帧结构（32 位）：
Bit31 : 忽略位
Bit30 : R/W位 = 1（写）
Bit29-24: 6位寄存器地址 A5~A0
Bit23-8 : 主机输入16位寄存器数据（MSB first）
Bit7-5 : 未指定（任意值）
Bit4-0 : 5位CRC
B.2 CRC-5 计算函数
/**
* @brief 计算ADMT4000 SPI帧的CRC-5校验值
* @param data 26位数据（读：R/W+Addr+Data+Fault+ConvCnt；写：R/W+Addr+Data+3bit填充）
* @retval 5位CRC值
* @note 多项式 x^5+x^2+1，种子0x1F，与datasheet伪代码一致
*/
uint8_t admt4000_crc5(uint32_t data)
{
uint8_t shft[5] = {1, 1, 1, 1, 1}; // 种子 0x1F
uint8_t xor_0;
for (int8_t i = 30; i >= 5; i--) {
xor_0 = ((data >> i) & 0x01) ^ shft[4];
shft[4] = shft[3];
shft[3] = shft[2];
shft[2] = shft[1] ^ xor_0;
shft[1] = shft[0];
shft[0] = xor_0;
}
return (shft[4] << 4) | (shft[3] << 3) | (shft[2] << 2) |
(shft[1] << 1) | shft[0];
}
B.3 寄存器读函数
/**
* @brief 读取ADMT4000寄存器
* @param addr 6位寄存器地址 (0x00~0x3F)
* @param pData 输出：16位寄存器值
* @retval 0=成功，-1=CRC校验失败
*/
int8_t admt4000_read_reg(uint8_t addr, uint16_t *pData)
{
uint32_t tx_frame = 0;
uint32_t rx_frame = 0;
uint8_t crc_calc, crc_rx;
// 构造发送帧：bit30=0(读), bit29-24=地址
tx_frame = ((uint32_t)(addr & 0x3F)) << 24;
// SPI收发32位（CS拉低→传输→CS拉高）
// 假设底层SPI函数：spi_xfer(&tx_frame, &rx_frame, 32)
spi_xfer(&tx_frame, &rx_frame, 32);
// 解析接收帧：bit23-8=16位数据
*pData = (uint16_t)((rx_frame >> 8) & 0xFFFF);
// CRC校验：对bit30~bit5共26位计算CRC
crc_calc = admt4000_crc5(rx_frame & 0x7FFFFFFE); // bit30~bit5
crc_rx = (uint8_t)(rx_frame & 0x1F); // bit4~bit0
if (crc_calc != crc_rx) {
return -1; // CRC错误，数据不可信
}
return 0;
}
B.4 寄存器写函数
/**
* @brief 写入ADMT4000寄存器
* @param addr 6位寄存器地址
* @param data 16位待写入数据
*/
void admt4000_write_reg(uint8_t addr, uint16_t data)
{
uint32_t tx_frame = 0;
uint8_t crc;
// 构造发送帧：bit30=1(写), bit29-24=地址, bit23-8=数据
tx_frame = ((uint32_t)1 << 30) |
((uint32_t)(addr & 0x3F) << 24) |
((uint32_t)data << 8);
// 计算CRC（对bit30~bit5共26位）
crc = admt4000_crc5(tx_frame & 0x7FFFFFFE);
tx_frame |= crc; // bit4~bit0填入CRC
// SPI发送32位
uint32_t dummy;
spi_xfer(&tx_frame, &dummy, 32);
}
B.5 初始化流程（完整上电序列）
/**
* @brief ADMT4000完整上电初始化
* @retval 0=成功，<0=失败
*/
int8_t admt4000_init(void)
{
uint16_t val;
uint32_t timeout = 0;
// 1. 等待BOOTLOAD(Pin4)变低，NVM加载完成（典型10ms）
while (GPIO_ReadBootload() == GPIO_PIN_SET) {
if (++timeout > 10000) return -1; // 超时
delay_us(1);
}
delay_ms(2); // 额外等待内部状态稳定
// 2. 读取FAULT寄存器，验证上电值为0xFFFF（功能自检）
if (admt4000_read_reg(0x06, &val) != 0) return -2;
if (val != 0xFFFF) return -3; // FAULT寄存器上电应为0xFFFF
// 3. 清零FAULT寄存器
admt4000_write_reg(0x06, 0x0000);
// 4. （可选）配置GENERAL寄存器
// 默认0x1230已开启IIR滤波、连续转换模式
// 如需关闭滤波：val &= ~(1<<12); 如需One-Shot：val |= (1<<0)
// 注意：bit9必须保持1，bits[5:4]必须保持0b11！
// admt4000_write_reg(0x01, 0x0002); // 先切到Page 0x02
// admt4000_write_reg(0x10, 0x1230); // 写GENERAL
// 5. 启动连续转换序列（默认已启动，显式触发一次确保）
admt4000_write_reg(0x01, 0x0000); // CNVPAGE bits[15:14]=0b00 启动
// 6. 等待第一次转换完成（BUSY变低）
timeout = 0;
while (GPIO_ReadBusy() == GPIO_PIN_SET) {
if (++timeout > 10000) return -4;
delay_us(1);
}
// 7. 读取FAULT确认无故障
admt4000_read_reg(0x06, &val);
if (val != 0x0000) return -5; // 存在故障
return 0;
}
B.6 读取绝对角度（含圈数）
/**
* @brief 读取绝对角度（圈数+单圈角度）
* @param pTurns 输出：整圈数 (0~45有效范围)
* @param pAngle 输出：单圈角度，单位度 (0~360)
* @param pAbsDeg 输出：总绝对角度，单位度 (0~16560)
* @retval 0=成功，-1=CRC错误，-2=无效圈数
*/
int8_t admt4000_read_absolute(uint16_t *pTurns, float *pAngle, float *pAbsDeg)
{
uint16_t raw;
uint16_t turns_raw;
uint16_t angle_raw;
// ABSANGLE寄存器地址0x03，Page Agnostic，无需切页
if (admt4000_read_reg(0x03, &raw) != 0) return -1;
// 解析：bit15~bit10 = 整圈数（6位）
turns_raw = (raw >> 10) & 0x3F;
// 检查无效圈数编码 0b110110 = 54
if (turns_raw == 0x36) return -2; // 无效圈数
// 负数圈数（two's complement）：0b110111~0b111111 对应 -9~-1
// 正常工作范围0~45，此处简单处理
*pTurns = turns_raw;
// 解析：bit9~bit0 = 角度，分辨率 360/1024 ≈ 0.3516°
angle_raw = raw & 0x03FF;
*pAngle = (float)angle_raw * 360.0f / 1024.0f;
// 总绝对角度
*pAbsDeg = (float)(*pTurns) * 360.0f + (*pAngle);
return 0;
}
B.7 读取高精度单圈角度（ANGLE 寄存器）
/**
* @brief 读取高精度单圈角度（已应用偏移/增益/相位/谐波校准）
* @param pAngle 输出：角度，单位度 (0~360)
* @retval 0=成功，-1=CRC错误
* @note ANGLE寄存器分辨率 360/4096 ≈ 0.0879°，比ABSANGLE的0.351°更高
*/
int8_t admt4000_read_angle(float *pAngle)
{
uint16_t raw;
// ANGLE寄存器地址0x05，Page Agnostic
if (admt4000_read_reg(0x05, &raw) != 0) return -1;
// bit15~bit4 = 12位角度值，分辨率 360/4096
uint16_t angle_raw = (raw >> 4) & 0x0FFF;
*pAngle = (float)angle_raw * 360.0f / 4096.0f;
return 0;
}
B.8 读取内部温度
/**
* @brief 读取芯片内部温度
* @param pTemp 输出：温度，单位℃
* @retval 0=成功，-1=CRC错误
* @note 公式：T(℃) = (TMP_reg - 1168) / 15.66
*/
int8_t admt4000_read_temp(float *pTemp)
{
uint16_t raw;
// TMP寄存器在Page 0x00，地址0x20，需先切页
admt4000_write_reg(0x01, 0x0000); // CNVPAGE切到Page 0x00
if (admt4000_read_reg(0x20, &raw) != 0) return -1;
// bit15~bit4 = 12位温度值
uint16_t tmp_raw = (raw >> 4) & 0x0FFF;
*pTemp = ((float)tmp_raw - 1168.0f) / 15.66f;
return 0;
}
B.9 故障轮询函数
/**
* @brief 读取并解析FAULT寄存器
* @retval 故障位掩码（0=无故障）
* @note 调用后自动清零FAULT寄存器
*/
uint16_t admt4000_poll_fault(void)
{
uint16_t fault;
admt4000_read_reg(0x06, &fault);
if (fault != 0x0000) {
// 解析关键故障位
if (fault & (1 << 14)) { /* AMR角度传感器半径异常，磁场过强/过弱 */ }
if (fault & (1 << 13)) { /* 圈数交叉校验错误，需GMR复位 */ }
if (fault & (1 << 9)) { /* GMR假状态检测，需GMR复位 */ }
if (fault & (1 << 7)) { /* NVM ECC双bit错误，芯片可能损坏 */ }
if (fault & (1 << 5)) { /* NVM CRC错误 */ }
// 清零故障寄存器
admt4000_write_reg(0x06, 0x0000);
}
return fault;
}
附录 C：关键寄存器速查表
表格
| 寄存器名 | 地址 | 所在页 | 复位值 | 读写 | 用途 |
|---|---|---|---|---|---|
| CNVPAGE | 0x01 | Agnostic | 0x0000 | R/W | 转换启动控制 + 寄存器页选择 |
| ABSANGLE | 0x03 | Agnostic | 0xDB00 | R | 绝对角度（圈数 + 角度），0~16560° |
| DIGIO | 0x04 | Agnostic | 0x0000 | R/W | GPIO 引脚状态读写 |
| ANGLE | 0x05 | Agnostic | 0x8000 | R | 高精度单圈角度，12 位，0.0879° 分辨率 |
| FAULT | 0x06 | Agnostic | 0xFFFF | R/W | 故障状态汇总，上电需清零 |
| SINE | 0x10 | 0x00 | 0x0000 | R | 正弦原始测量值（2's complement） |
| COSINE | 0x11 | 0x00 | 0x0000 | R | 余弦原始测量值 |
| RADIUS | 0x18 | 0x00 | 0x0000 | R | 角度向量模长（磁场强度诊断） |
| TMP | 0x20 | 0x00 | 0x0000 | R | 内部温度传感器 |
| GENERAL | 0x10 | 0x02 | 0x1230 | R/W | 全局配置（转换模式 / 滤波 / 谐波源等） |
| DIGIOEN | 0x12 | 0x02 | 0x201F | R/W | GPIO 功能选择与输出使能 |
| CNVCNT | 0x14 | 0x02 | 0x0000 | R | 转换计数器 |
| H1MAG/H1PH | 0x15/0x16 | 0x02 | 0x0000 | R/W | 1 次谐波误差幅值 / 相位 |
| H2MAG/H2PH | 0x17/0x18 | 0x02 | 0x0000 | R/W | 2 次谐波误差幅值 / 相位 |
| H3MAG/H3PH | 0x19/0x1A | 0x02 | 0x0000 | R/W | 3 次谐波误差幅值 / 相位 |
| H8MAG/H8PH | 0x1B/0x1C | 0x02 | 工厂值 | R/W | 8 次谐波误差幅值 / 相位 |
| UNIQID0~3 | 0x1E~0x21 | 0x02 | — | R | 芯片唯一 ID + 产品 / 电压 / 版本信息 |
GENERAL 寄存器 bit 位速记（默认 0x1230）：
- bit0 CNVMDE：0 = 连续转换，1=One-Shot
- bits [5:4]：必须保持 0b11（保留位）
- bit9：必须保持 1（保留位）
- bit10 H8CNTRL：0 = 工厂 8 次谐波值，1 = 用户值
- bit12 ANGLFILT：0 = 关滤波，1 = 开滤波（默认开启）
- bits [14:13] CNVSYNC：00 = 内部时序，11 = 外部 CNV 同步
以上附录内容全部基于 ADI 官方 datasheet Rev.A 逐条核对，可以直接追加到你的 CSDN 博文中。如果还需要补充谐波校准 FFT 算法示例、STM32 HAL 完整驱动代码或者Python 上位机读取脚本，随时告诉我。
思考互动：你们项目里，多圈掉电记忆遇到过哪些坑？欢迎评论区聊聊！
DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。
更多推荐
24
0- 0
已为社区贡献6条内容
所有评论(0)
