抗扰动训练的“盲测”困局

做足式机器人研发的工程师都清楚一个现实：仿真环境里跑通的步态算法，上了实体样机遇到扰动往往站不稳。

足式机器人的核心竞争力在于复杂地形下的行走平衡、抗扰动与姿态维持能力。但传统测试手段存在几个绕不开的瓶颈：

第一，工况不可复现，训练数据缺乏基准。 户外训练受雨雪、光照、路面平整度、风力等不可控变量干扰，斜坡侧倾、连续颠簸、高频扰动等复合动态场景无法稳定复刻。同一组步态算法难以开展多轮对照训练，量化评估体系无法建立，仿真到真机迁移误差大。

第二，多维度扰动模拟缺失。 简易单轴振动台、固定斜坡台仅能实现单一倾斜或升降运动，无法同步复现俯仰、横滚、偏航与三维平移耦合的复合动态扰动。但真实地形恰恰是这种多维耦合的姿态变化——山地颠簸、船体晃动、地面冲击，从来不是单一维度的问题。

第三，样机损耗严重，训练成本居高不下。 野外高强度步态调试、极限姿态冲击训练会加速机器人减速器、伺服关节、IMU传感器磨损。一台双足人形样机动辄数十万，频繁维修、零部件更换产生高额试错成本，中小研发团队、高校实验室难以支撑长期批量训练实验。

第四，训练周期冗长，无法实现连续迭代。 户外测试需协调场地、清理环境、搭建辅助设施，单次实验筹备耗时久，受昼夜、天气限制无法不间断开展耐久训练。

随着双足人形机器人、四足巡检机器狗、六足特种作业机器人在工业安防、应急救援、电力巡检等领域加速落地，行业亟需一套标准化、可复现、全工况覆盖的室内抗扰动训练设备。

核心技术：Stewart并联机构如何支撑抗扰动训练

足式机器人抗扰动训练台的核心任务，是在实验室环境下复现真实地形对机器人支撑面的多维度动态扰动。目前行业主流技术路线是Stewart六自由度并联机构。

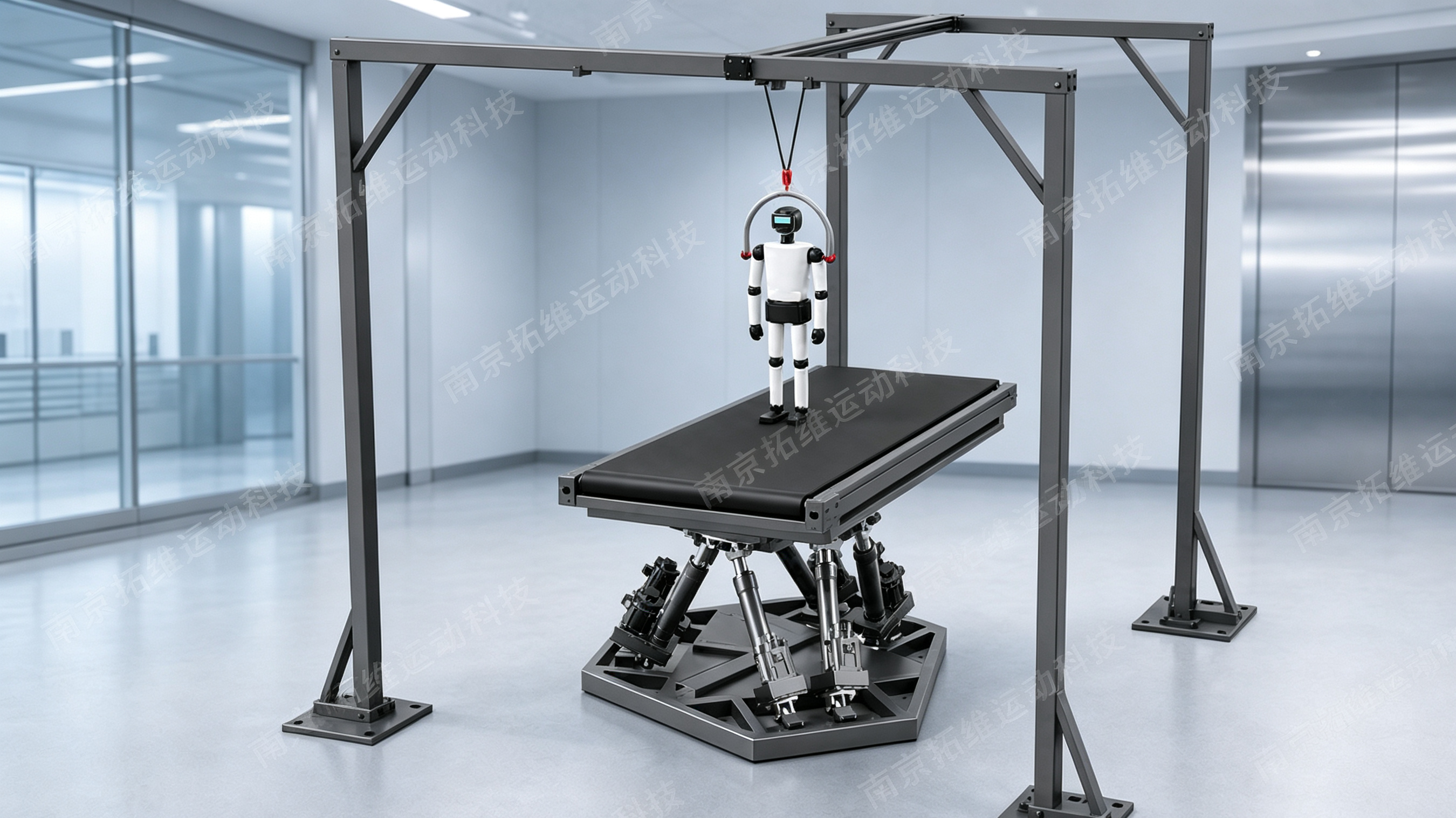

以南京拓维运动科技的TW6系列为例，其采用经典Stewart六自由度并联机构架构，由底部固定基座、高精度伺服驱动六支链、万向铰副、上部承载台面四部分组成。六组伺服电动缸通过万向铰分别连接基座与台面，各支链独立协同伸缩，依托自研空间运动学逆解算法，驱动台面同步完成俯仰、横滚、偏航、纵移、横移、升降六个自由度的复合运动。

为什么选择并联机构而非串联？并联结构的优势在于结构刚度高、受力均衡、动态响应快、累积误差小。足式机器人在台面上行走时，每一步落地都会产生瞬时足端冲击载荷，这对平台的结构刚性提出了硬性要求。六组伺服支链均匀承载台面载荷，高速动态晃动、大角度倾斜工况下无结构形变，可稳定承载1kg轻量化小型足式机器人至50吨重型特种腿足装备。

这里有几个技术细节值得关注：

• 一是伺服控制频率。 伺服环控制频率达1000Hz，姿态环控制频率达200Hz。六组高精度伺服电动缸独立闭环控制，可毫秒级响应地面动态扰动输入。当足式机器人行走落地产生瞬时冲击载荷时，系统搭载实时姿态补偿算法，抑制台面抖动，保障动力学采集数据一致性。
• 二是电动驱动方案。 区别于传统液压六自由度平台，电动方案无油污渗漏、洁净度高，适配搭载多传感器（IMU、视觉、力觉）的精密足式机器人整机测试。传统液压平台易漏油，油污腐蚀精密机器人电子元器件，无法适配无尘、精密传感实验室测试场景。
• 三是多维度复合运动同步输出。 系统同步解算俯仰、横滚、偏航、纵移、横移、升降六维度运动指令，可同时输出角度倾斜与线性位移耦合扰动，精准模拟碎石颠簸路面、侧倾滑坡、阶梯落差、船体晃动、地面瞬时沉降等复合真实工况。

训练时，将足式机器人样机放置于承载台面之上，平台按预设运动轨迹输出六维复合扰动。平台产生的动态变化直接作用于机器人支撑面，促使机器人的IMU、足底力传感器实时采集反馈数据，自主完成重心补偿、步态修正。平台同步记录运动数据与机器人本体传感信息，研发人员依托实测数据优化抗扰动控制算法与步态策略。

关键参数与性能指标速查

选型时需关注以下核心参数：

项目	技术规格
产品型号	TW6（可根据需求定制）
载荷覆盖	1kg~50吨（根据机器人样机重量选型）
自重	因型号和配置而异
外形尺寸	可根据安装空间和使用需求进行非标定制
工作温度	-20℃~70℃
俯仰角度	±5°~±45°
横滚角度	±5°~±45°
偏航角度	±5°~±45°
纵移行程	±10mm~±1000mm
横移行程	±10mm~±1000mm
升降行程	±10mm~±1000mm

角度和位移量程并非独立的最大值，存在复杂的耦合关系。例如，当平台处于大俯仰角时，垂直升降行程会因作动筒长度限制而缩小。选型时需结合机器人的实际训练工况做定制化匹配，过度追求大量程可能增加不必要的设备成本。

电气与软件系统规格

电气规格：

• 电源要求：AC220V/AC380V（轻量化小型平台用220V，大载荷重载平台用380V）

• 通讯接口：千兆以太网（EtherCAT）、USB3.0、RS485

• 控制频率：伺服环1000Hz，姿态环200Hz

• 安全等级：PLd/Cat.3，具备过载/漏电保护

软件规格：

• 通讯协议：EtherCAT、UDP、TCP/IP、USB串行

• 兼容仿真环境：X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink等

• 控制系统功能：专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放API/SDK接口，支持二次开发、工况自定义与数据日志回放

工程应用场景

场景一：步态算法抗扰动测试

模拟地面颠簸、坡面倾斜、侧向冲击、地面滑移等复合扰动工况，测试足式机器人在各类扰动下的步态维持、姿态恢复能力。对比不同步态控制策略的性能差异，减少外场试验频次。训练过程中，平台同步采集机器人关节力矩、机身姿态、足部接触力数据，为算法迭代提供完整数据支撑。

场景二：双足人形机器人平衡训练

模拟斜坡侧倾、地面颠簸、瞬时侧向推力等扰动工况，开展人形机器人全身重心调控、落地力控、摔倒恢复算法迭代。室内可24小时不间断循环测试，大幅缩短算法验证周期。

场景三：四足巡检机器狗可靠性验证

在台架上模拟斜坡、颠簸路面、侧向冲击、俯仰扰动，开展机器狗平衡控制算法迭代。在室内安全环境完成大量步态训练，减少真机损毁风险。

场景四：仿真-实物联合测试（Sim2Real）

平台内置实时通讯链路，对接MATLAB/Simulink、Isaac Gym等仿真软件。将虚拟环境中的动力学扰动实时映射至实体足式机器人，同步采集机器人反馈数据回传仿真端。典型流程如下：

1. 在仿真环境中建立地形模型与足式机器人控制算法

2. 通过UDP/TCP/IP协议将运动指令下发至平台控制器

3. 平台执行六自由度复合运动，模拟目标扰动工况

4. 同步采集机器人传感器反馈数据与平台姿态数据

5. 将实测数据回传至仿真模型，完成算法闭环验证

这条“仿真建模→实体训练→数据回灌”的闭环研发链路，有效缩小了仿真与物理世界之间的差距。

场景五：非标定制适配特殊测试需求

TW6系列支持非标定制足式机器人训练运动平台。如果测试舱或实验室的安装空间有限，台面尺寸可非标定制；如果被测设备有特殊安装接口或载荷分布要求，也可根据需求适配。整机工作温度覆盖-20℃~70℃，可配套高低温试验舱集成使用，完成足式机器人高低温环境下步态稳定性、传感器标定联合测试。

选型建议：四个必须关注的维度

结合工程实践，六自由度运动平台用于足式机器人抗扰动训练的选型，需要重点关注以下四个方面：

1. 载荷与台面尺寸的匹配

载荷覆盖从1kg级的小型科研双足样机到50吨级的重载特种六足机器人。轻量化人形样机可选择1kg~50kg区间、220V标准版；1吨以上重载工程足式设备选用380V大载荷定制机型，载荷冗余建议不低于20%。台面尺寸支持非标定制，如果实验室安装空间有限，这一点要提前确认。

2. 运动范围是否覆盖目标训练工况

不同训练场景对六自由度的运动幅值要求不同。基础步态调试需要的角度和位移量相对较小；极限工况验证（如大角度斜坡、大幅度颠簸）则需要更大的量程。选型时要结合足式机器人的目标作业场景来评估，而非盲目追求最大量程。

3. 通讯协议与软件生态的开放性

这一点在实际使用中非常关键。足式机器人抗扰动训练往往需要与上位机、数据采集系统、仿真软件协同工作。封闭的软硬件生态会导致后期技术升级和工况扩展成本居高不下，选型时建议优先考虑开放API/SDK接口的平台。

4. 安全保护机制

足式机器人样机造价不菲，训练过程中因设备故障导致样机损坏是不可接受的。选型时应确认平台是否具备PLd/Cat.3安全等级、过载保护和漏电保护功能。

一点客观的说明

任何设备都有其适用边界。

六自由度足式机器人抗扰动训练台擅长的是在实验室环境下复现地面六自由度运动扰动，适用于足式机器人的步态调试、抗扰动算法验证、平衡训练等场景。但它不能完全替代真实地形测试——实际户外环境中的土壤力学特性、非结构化地形的随机性、复杂光照条件下的视觉感知失效等问题，仍需结合外场试验综合评估。

此外，这类平台属于定制化程度较高的工业装备，载荷、行程、台面尺寸、安装接口通常需要根据具体项目需求进行非标定制。选型时建议结合被测机器人的实际参数和训练工况，与厂家做详细的技术对接，而非直接套用通用规格。

欢迎大家在评论区交流足式机器人抗扰动训练、六自由度平台选型、仿真-实物联合测试等相关技术问题。
