哪些场景适合单边光栅做物体闯入检测

在工业自动化安全防护方案设计中，很多工程师常会纠结光栅选型：传统对射光栅虽然成熟，但在震动、窄空间、大跨距工况下极易出现对位偏移、误报频繁等问题。相较之下，单边光栅凭借单侧安装、免对位、强抗干扰的特性，在物体与人员闯入检测场景中适配性更强。

为了避免项目盲目选型、现场返工，本文从设备原理出发，结合多行业落地工况，系统梳理单边光栅的适配场景与技术优势，可直接作为工控方案选型参考。

一、单边光栅核心原理与技术特点

单边光栅也叫单边漫反射光栅、单面安全光幕，是区别于传统对射光栅的新型光电防护设备。最核心的结构差异在于：发射器与接收器集成于同一设备机身，无需在检测区域两侧分别装机、布线、调对位，仅单侧固定即可形成完整防护光幕。

其检测原理基于红外漫反射测距技术：设备持续发射940nm不可见红外光束，光线接触物体表面后形成漫反射，部分反射光束折返至设备接收端。系统通过测算光线往返时长，精准判定物体距离、位置与侵入状态。一旦识别人员肢体、异物闯入预设高危区域，可瞬时输出开关量信号，联动设备急停、减速或触发安防预警，相当于在作业区域搭建一道可动态感知的无形防护墙。

对比传统对射光栅，单边光栅解决了双侧布线繁琐、震动偏移、空间受限无法安装、光轴易错位等行业痛点，更适配工业复杂非标工况。

二、单边光栅高适配闯入检测场景

场景一：RGV轨道通行防护（窄空间、易遮挡工况）

智能仓储、柔性产线的RGV穿梭轨道两侧，普遍密集布置料架、立柱，现场安装空间极度有限。传统对射光栅需要双侧对称安装校准，不仅施工难度大，轨道运行震动、地面平整度偏差，还会频繁造成光轴偏移，物料遮挡也会形成检测盲区，导致防护失效。

在多段直线RGV轨道改造项目中，采用单边光栅单侧布设水平检测光幕，无需改动原有设备布局，可全覆盖轨道通行区域。当人员违规跨越轨道、物料意外掉落闯入作业区域，设备即刻联动RGV紧急停机，彻底解决传统光栅“装不下、对不准、易盲区”的问题，适配高速轨道动态防护需求。

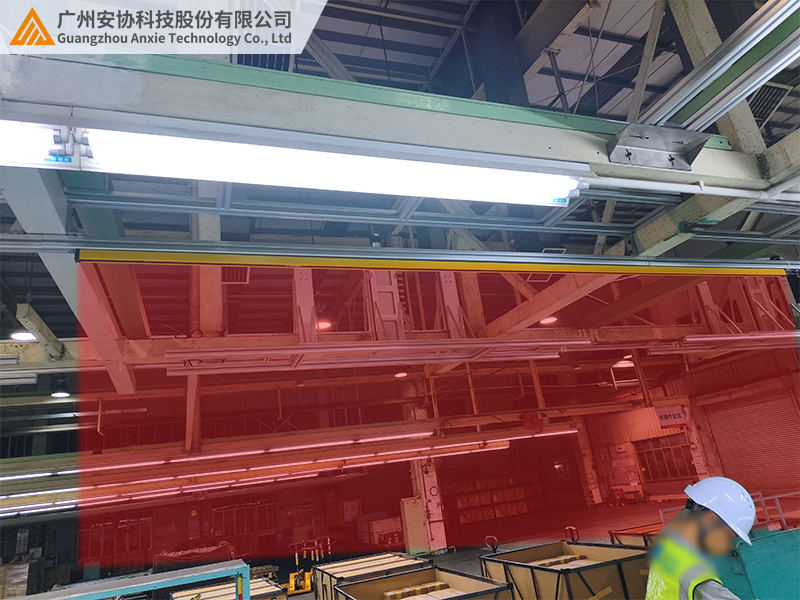

场景二：桁架机器人工位（大跨距、高震动工况）

大跨度桁架机器人常用于电力设备、重型零部件自动上下料，设备高速往复运行时震动频率高、跨距大。传统对射光栅长距离对位稳定性差，震动极易引发光路偏移，频繁误急停，直接打乱自动化生产节拍。

工控改造中，将防护方案替换为工业级单边光栅，直接接入设备原生急停回路。单侧安装从结构上规避了对位偏移问题，设备可稳定识别人员误入高压检测禁区、异物闯入作业区等风险，响应无延迟、无无效误报，完美适配大跨距、高震动的重型自动化工位。

场景三：焊接、电池生产线（强干扰、人机混合作业工况）

汽车焊接车间存在大量电弧强光干扰，普通光电光幕极易被杂光干扰，引发机器人无故停机，降低产线有效作业率。通过布设单边光栅，优化光束发射角度规避焊接光源直射，可从算法与光路层面杜绝光干扰误报，有效提升产线稼动率。

新能源电池装配线属于高危人机协同场景，手部误入模具、机械臂作业区风险极高。单边光栅可快速捕捉微小肢体侵入动作，短时间内触发设备停机。实测工况下，可彻底消除夹手安全隐患，大幅降低设备误报频次，适配精密高危产线的安全防护标准。

场景四：厂区自动门、通道安防（高频通行防夹工况）

仓库平移门、厂区人行通道、地磅出入口属于高频通行区域，存在人员夹伤、非授权闯入风险。单边光栅单侧即可完成装机调试，全覆盖门体开合与通道区域。作业过程中，若有人体、物料滞留或闯入，设备可立即触发门体反向开启、紧急停止，实现智能防夹。同时可联动门禁、安防系统，对非法闯入行为进行声光预警，适配厂区常态化安防管控。

场景五：无人地磅、收费站（室外强光复杂工况）

露天无人值守地磅、高速收费站常年面临正午强光直射、地面强光反射等复杂环境，普通光栅极易出现信号紊乱、检测失灵。带抗强光滤波算法的单边光栅，可过滤万级Lux强光干扰，精准识别车辆进出、停靠状态。

在地磅应用中，可精准判定车辆是否完全停靠到位，规避因停靠偏差导致的称重数据误差，有效提升无人值守场站的通行与称重效率，适配户外全天候复杂安防检测场景。

三、选型适配核心总结

结合各类工控落地工况，安协单边光栅最适合三类闯入检测场景：一是安装空间狭窄、无法实现双侧布线的受限工位；二是存在持续震动、强光、电磁干扰的复杂工业工况；三是需要高速响应、低误报、联动设备急停的自动化高危场景。

相较于传统对射光栅，单边光栅施工成本更低、工况适配性更广、后期运维压力更小，是目前工业自动化安全改造、老旧防护系统升级的优选光电防护方案。
