导读： 四足机器人如何稳健闯过楼梯、沟壑、碎石陡坡？KAIST团队推出DreamWaQ++控制器，融合本体感知与3D点云外部感知，单阶段训练、仿真直接落地真机零微调。一套神经网络就能解锁探路、跳跃、越障等多种自适应运动，传感器故障时还能降级运行，适配多款四足机器人硬件。

• 作者：I Made Aswin Nahrendra, Byeongho Yu, Minho Oh, Dongkyu Lee, Seunghyun Lee, Hyeonwoo Lee, Hyungtae Lim, Hyun Myung

• 单位：韩国科学技术院KAIST

• 论文标题：DreamWaQ++ Obstacle‑Aware Quadrupedal Locomotion With Resilient Multimodal Reinforcement Learning

• 发表信息：IEEE Transactions on Robotics, VOL.42,2026

• 论文链接：https://ieeexplore.ieee.org/abstract/document/11353057

🔍研究背景

四足机器人在巡检救灾等野外场景拥有广阔应用前景🚁。现有本体感知的“盲运动”强化学习方案，仅依靠机器人自身传感器，在平地表现尚可，但无法提前感知楼梯、沟壑等障碍物，碰到复杂非结构化地形极易绊倒踩空。

引入深度相机、激光雷达的感知运动方案成为研究方向，但实际落地仍存在诸多难题❗

• 外部感知采样频率低，和本体控制环路存在异步延迟，同时伴随点云噪声、外参标定误差；

• LSTM存在梯度消失，Transformer算力开销大，难以适配机载设备；

• 缺少探索激励时策略容易保守，对陌生地形泛化差；不少方案还需要多阶段分步预训练，调参复杂。

因此亟需一套单阶段端到端框架，兼顾多模态感知、时序记忆、实时推理与行为探索，同时对传感器各类扰动具备鲁棒性，DreamWaQ++就此展开研究。

💡主要贡献

1. 多模态感知模块✨：融合本体感知与3D点云外部感知，兼容深度相机、激光雷达多种传感器，能够处理楼梯、缺口、可形变地面等各类复杂地形。

2. 弹性多模态深度强化学习框架📦：整套网络单阶段端到端联合训练，依托非对称Actor‑Critic架构与多组辅助损失，学习鲁棒的运动策略。

3. 技能发现优化目标🎯：设计基于互信息最大化的「多样性增益」，激励策略涌现多样化步态，适配不同障碍物。

4. 多硬件大规模验证🔬：在Unitree Go1/A1、ANYmal‑C、Hound多款四足机器人完成仿真+实物实验，验证控制器的可拓展能力。

5. 完备的消融实验📊：针对记忆结构、损失函数、网络组件开展定量消融分析，拆解每个模块对性能的贡献，为后续研究指明方向。

🛠️研究方法

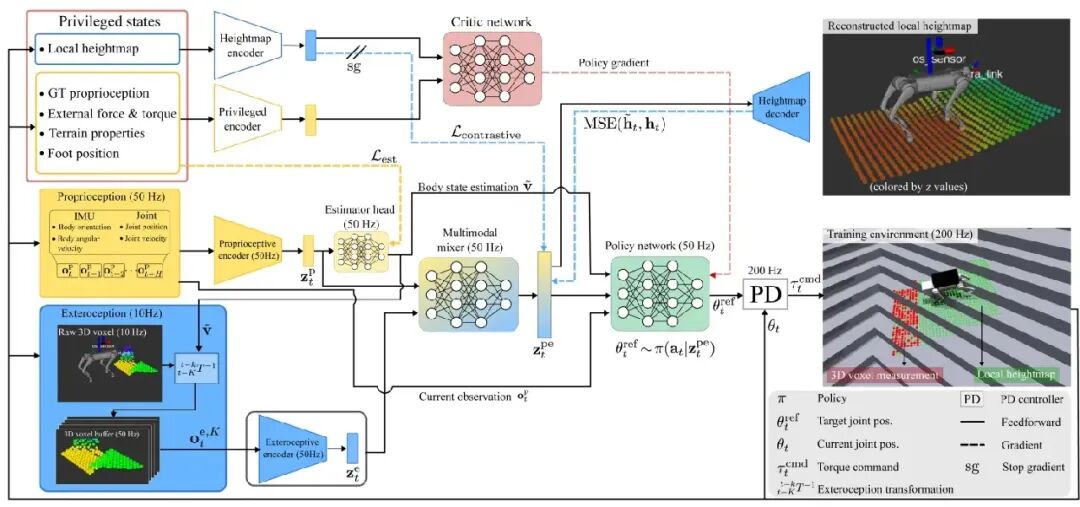

DreamWaQ++整体分为感知流水线和控制流水线两大模块，全部网络联合训练。算法选用PPO近端策略优化，采用非对称Actor‑Critic架构。

• Actor（策略网络）接收仿真中添加噪声的模拟真实观测；

• Critic只能访问仿真环境内部的特权状态；

• 策略网络以输出目标关节位置，底层PD控制器运行在，输出关节力矩指令。

分层外部感知记忆

外部点云传感器采样频率仅，远低于的控制频率，会带来不可忽视的异步延迟。论文利用位姿变换，把历史帧点云统一转换到机器人当前机体坐标系，拼接得到稠密时序点云观测：

式中代表历史时刻点云经过位姿变换后，映射到当前机器人机体坐标系下的点云。

实验设置外部感知采样，取。依靠状态估计网络预测机体线速度，欧拉积分完成位姿更新；每当收到一帧新传感器数据，就重置积分，抑制位姿漂移。训练阶段随机修改传感器外参、注入观测噪声，提升策略鲁棒性。

外部感知编码器

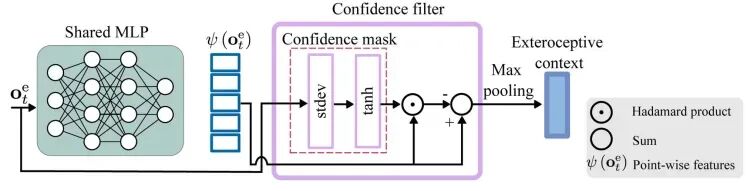

主干网络选用PointNet处理无序3D点云；新增置信度滤波层，过滤点云中的离群噪声：

为PointNet主干网络，统计点云特征方差。过滤高方差的噪声离群特征后，通过最大池化得到外部感知隐向量 。

本体感知编码器

基于MLP‑Mixer搭建，输入连续帧本体时序观测（，对应时间窗口）。借助变分推断输出随机隐变量，一路送入多模态混合器，另一路用于预测机器人机体线速度。

为解决VAE训练常见的后验崩塌问题，论文提出约束重参数化技巧：

强制约束分布标准差范围：，本文设置，兼顾训练稳定性与特征表达能力。

多模态混合器 Multimodal Mixer

同样采用MLP‑Mixer架构，先分别对本体、外部感知隐特征执行层归一化，保证两种模态尺度对齐，再完成跨模态特征融合。对比Transformer，参数量更小，推理速度更快，适合机载设备。

多组辅助损失函数

1. 估计损失 ：用MSE约束本体编码器预测机体线速度：

引入自适应bootstrap机制，根据累计奖励的变异系数，动态选择是否使用网络预测速度。

1. VAE损失：本体感知VAE，完成未来本体观测重建：

外部感知VAE，从融合后的多模态隐变量解码重建地形高度图：

论文设计自适应调度策略，根据重建误差动态调整KL散度权重，降低调参难度。

1. 对比损失 ：不再直接回归环境属性，而是对齐Actor多模态隐特征与Critic特权状态的隐特征，拉近正样本距离、推开随机负样本，缩小真实观测与特权信息之间的分布鸿沟。

2. 技能发现｜多样性增益 ：最大化观测与多模态隐变量之间的互信息MI：

第一项最大化隐变量熵，鼓励运动行为多样化；第二项条件熵实现降噪聚类，平衡探索与利用，避免策略陷入保守。

⚙️实现细节

1. 仿真训练环境：NVIDIA Isaac Gym Preview3，基于LeggedGym库；3500个并行智能体，A5000 GPU整体训练时长约11小时。训练完成的网络直接部署真实机器人，完全不需要微调。

2. 时序与底层控制：本体感知采样，外部感知，策略网络运行；训练阶段加入随机延迟，模拟真实世界传感器异步现象。底层PD控制器参数：，。

3. 域随机化增强：负载、PD增益、电机强度、质心偏移、地面摩擦、系统延迟全部做随机化；本体、外部观测注入多等级噪声；每个训练episode随机设置传感器外参偏差，模拟标定误差。

4. 奖励课程设计：关节力矩、关节速度、加速度、动作平滑等正则奖励权重随迭代指数退火：

前期靠正则保证仿真‑现实迁移效果；后期降低权重，鼓励机器人探索更多运动模式。

1. 特权状态：仅Critic网络可用，包含机器人局部高程图、真实机体速度、外力力矩、足端位置、机器人物理参数等仿真内部真值信息。

🧪实验

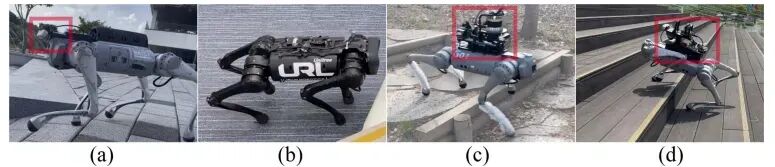

实验硬件覆盖Unitree Go1、Unitree A1、ANYmal‑C、KAIST Hound；传感器包含RealSense深度相机、Ouster、Livox系列激光雷达。

楼梯竞速对比实验

对比两组基线：DreamWaQ（无视觉本体感知方案）、Unitree原厂感知控制器。

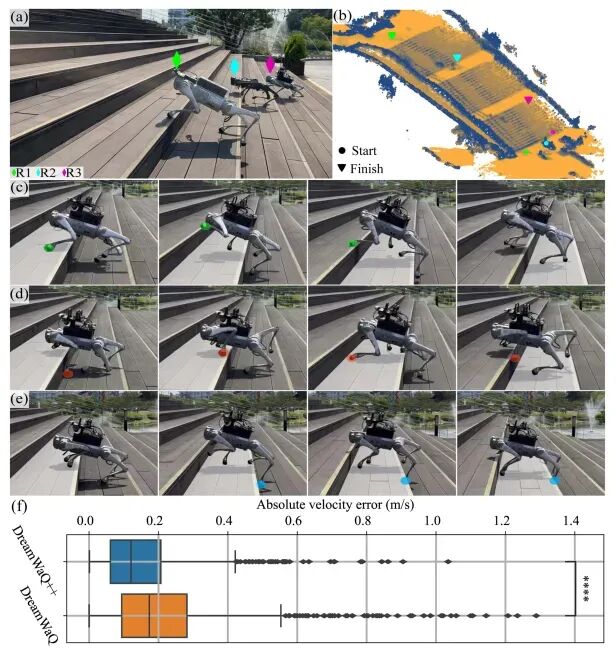

DreamWaQ++控制的机器人R1跑完50级楼梯耗时35s；DreamWaQ频繁踩空打滑；原厂控制器受环境地图延迟限制，反应慢，发生摔倒，无法完成完整赛程。异步对照实验表明：DreamWaQ++速度估计误差显著更低，步态自适应能力更强。

障碍物感知能力

• 环境可供性感知：即便下达直行指令，机器人也会主动选择风险更低、更容易通行的台阶，自主改变行进方向规避危险。

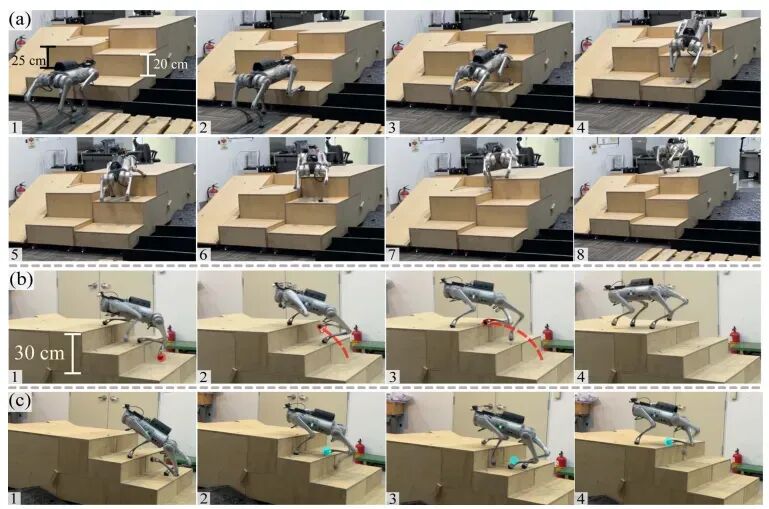

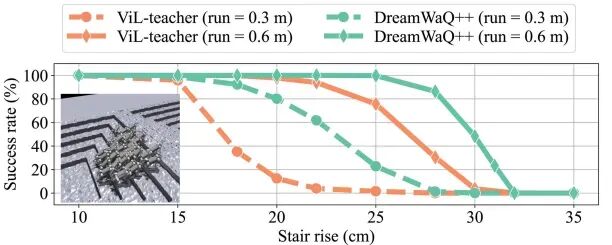

• 自适应摆腿行为：根据足端落地位置动态调整摆腿幅度，实现一步跨越两级台阶。大规模仿真测试，相比ViL‑teacher基线，楼梯攀爬成功率高出20‑40%。

未知环境涌现行为

面对高度未知的地形，机器人会自动停下，伸出足端试探地形，形成原生的探测技能。

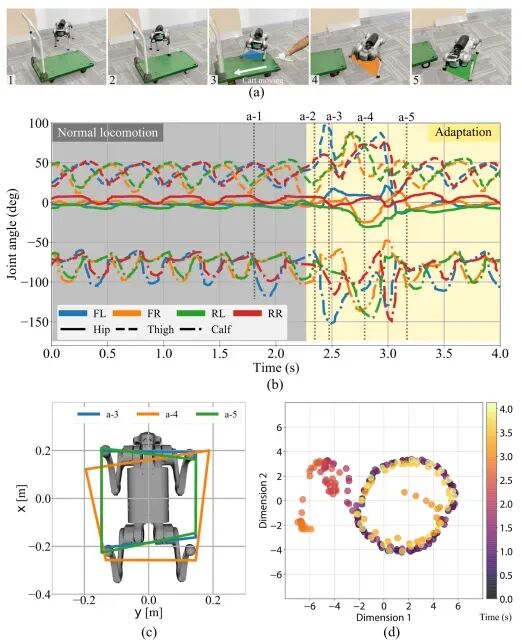

当机器人站在可移动平台上，平台被突然抽走时，机器人快速扩大支撑多边形，实现安全落地。

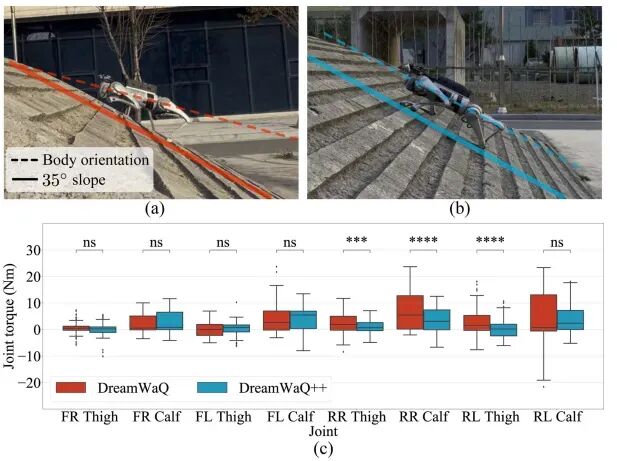

模型仅在斜坡样本上训练，却可以自主攀爬陡坡，机身姿态贴合坡面，后腿关节力矩相比DreamWaQ降低约1.5倍。

跨机型泛化能力

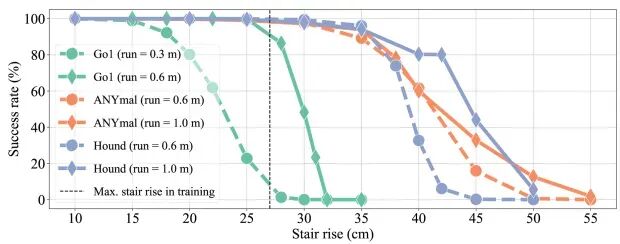

整套训练框架直接迁移到ANYmal‑C、Hound机器人，仅修改机器人本体硬件参数，奖励函数权重完全不变。训练样本最大台阶高度只有，Hound机器人却可以成功攀爬的台阶。

仅修改两处超参（降低速度跟踪奖励权重、提升多样性增益权重），策略即可学会跑酷跳跃。真机上Go1搭载负载可以翻越障碍物，还能完成高台向前跳跃动作。

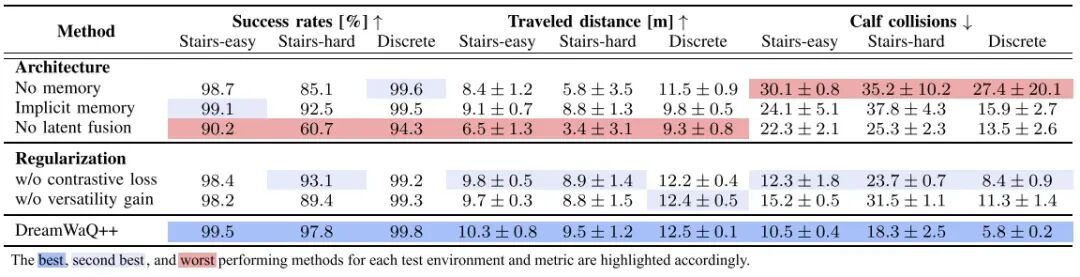

消融与鲁棒性测试

1. 架构消融：不使用时序记忆，小腿碰撞次数显著上升；仅简单拼接模态特征、不做多模态混合，任务成功率大幅下滑；LSTM隐式记忆效果优于无记忆，但性能弱于本文MLP‑Mixer。

2. 损失消融：移除对比损失，性能小幅下降；移除多样性增益带来的性能衰减最为严重，策略行为变得保守，面对复杂地形极易失败。

3. 模型性能对比：MLP‑Mixer预测精度接近Transformer，但是计算开销远低于Transformer，优于普通MLP与RNN。

4. 传感器失效降级测试：外部感知输入白噪声，甚至相机完全脱落损坏，机器人依旧依靠本体感知，通过足端、膝盖多点接触地面维持运动，实现故障降级运行。

5. 隐空间分析：多模态隐向量可以区分不同地形环境；调节部分外部感知隐变量，能够直接控制机器人摆腿高度。

📝总结

DreamWaQ++构建了一套轻量化、高鲁棒性的障碍物感知四足运动控制器✅。

• 通过分层外部记忆解决传感器频率异步问题；PointNet搭配置信滤波处理噪声点云；MLP‑Mixer高效完成本体‑外部感知跨模态融合。

• 结合对比损失、自适应‑VAE、互信息多样性增益，实现单阶段训练，无需多步预训练；策略自然涌现地形探测、大摆腿、跳跃、感知故障降级等多种行为。

• 仿真训练完成直接部署真机，兼容多种外部传感器，同时可以适配不同构型的四足机器人。

未来展望🔭：给相机增加伺服俯仰机构，让机器人同时学习运动与主动感知，模仿动物主动观察环境的行为，进一步提升复杂环境下自主能力。
