在自动化焊接车间里，工程师们最怕遇到的噩梦之一，就是焊缝“跑偏”。明明视觉系统已经精准定位，控制算法也经过了反复调优，但焊枪在行走过程中依然会出现微小的偏移，导致咬边、未焊透甚至直接焊废。很多人习惯性地将问题归咎于传感器或算法，却往往忽略了最底层的物理执行机构——传动系统。今天，我们就来深度剖析焊接跑偏的机械根源，并揭开高精度丝杆滑台保障焊接稳定性的核心密码。

一、 焊接“跑偏”的罪魁祸首：不仅仅是算法的锅

焊接过程中的“跑偏”，本质上是末端执行器（焊枪）的实际运动轨迹与理论规划轨迹产生了偏差。在排除了视觉识别错误和程序逻辑Bug后，这种偏差主要来源于机械传动链的累积误差与动态失稳。

1. 机械间隙与反向背隙

传统的传动方式（如皮带、齿轮齿条或普通丝杆）在换向或受力变化时，不可避免地存在机械间隙（背隙）。当焊枪需要微调方向或进行复杂的摆动焊接（Weaving）时，这些微小的间隙会被放大，导致指令发出了，但机械结构“慢半拍”才跟上。

2. 热变形与刚性不足

焊接是一个高热量输入的过程。如果滑台或导轨的材料热稳定性差，或者结构刚性不足，在长时间受热或承受焊枪自重及线缆拖拽力时，会发生微观的弯曲或扭转变形。这种毫米级甚至微米级的形变，直接反映在焊缝上就是致命的偏差。

3. 启停振动与动态扰动

焊接速度通常较慢，但在起弧、收弧或变速阶段，电机启停会产生低频振动。如果传动系统的阻尼特性不佳，这种振动会引发焊枪的抖动，导致焊缝出现“蛇形”波纹。

二、 高精度丝杆滑台：如何锁住焊接的“稳定性”？

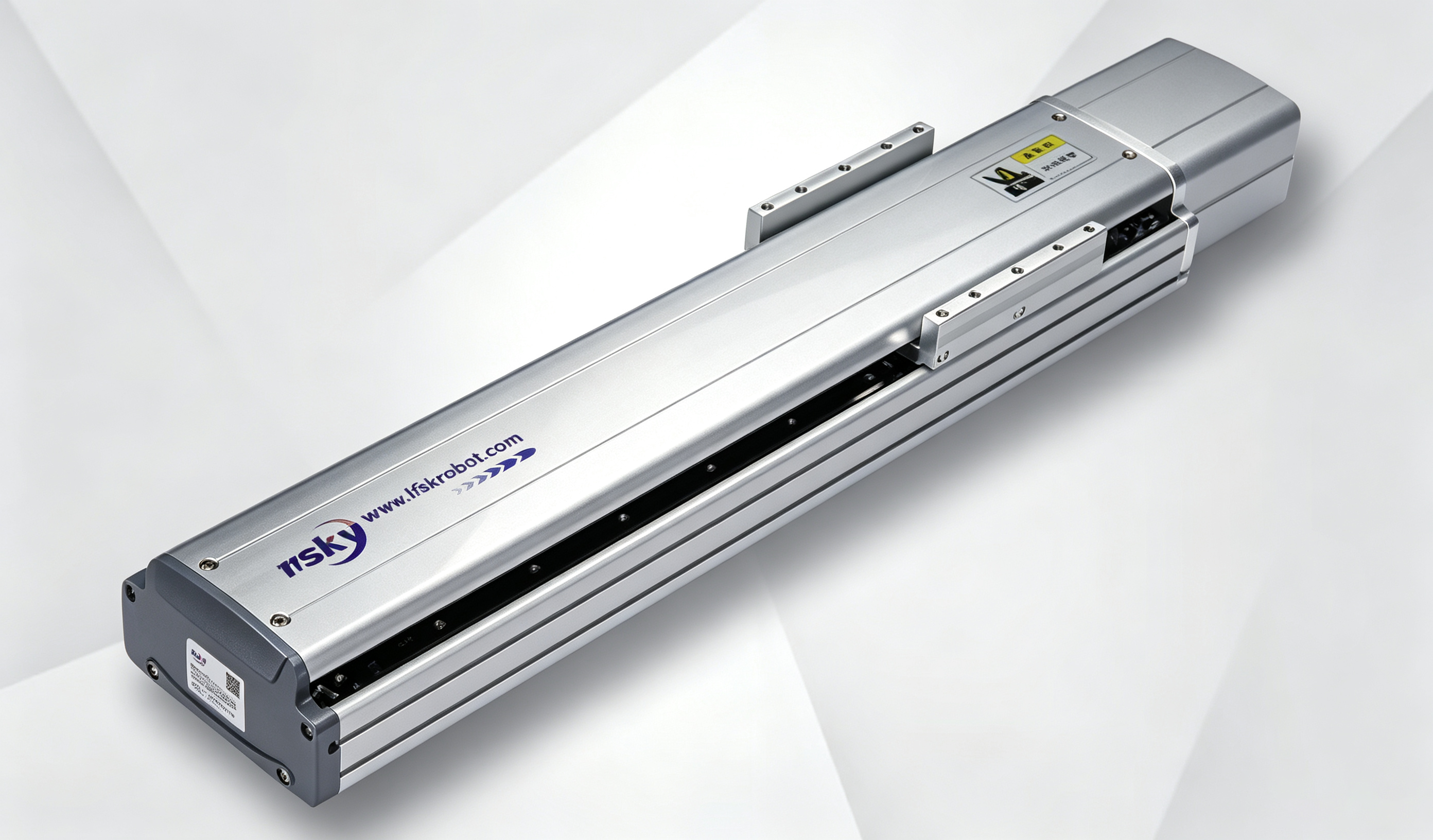

要解决上述痛点，高精度滚珠丝杆滑台成为了现代高端焊接装备的首选。它通过精密的机械结构设计，从物理层面锁死了运动轨迹的确定性。其稳定性密码主要藏在以下三个维度：

1. 预紧技术消除“背隙”

高精度丝杆滑台的核心在于滚珠丝杆副。为了消除反向间隙，高端滑台通常采用双螺母预紧或增大钢球直径的预紧方式。这种设计让滚珠与丝杆滚道之间产生微小的弹性变形，从而实现“零背隙”传动。这意味着，无论焊枪如何频繁改变运动方向，电机轴的每一次微小转动，都能1:1无延迟地转化为直线位移。

2. 高刚性导轨与热力学平衡

稳定性不仅取决于丝杆，还依赖于直线导轨系统。高精度滑台通常配备重载型滚柱直线导轨，其接触面积远大于普通的滚珠导轨，能够提供极高的抗倾覆力矩和刚性。
此外，优秀的滑台设计会充分考虑热力学平衡。例如，采用低热膨胀系数的合金材料，或在丝杆内部设计空心冷却通道（通入恒温冷却液），从根源上抑制高速或长时间运行带来的热伸长问题。

3. 摩擦学与动态响应优化

焊接要求极低的匀速运动（有时低至几毫米/秒）。在极低速下，普通导轨容易出现“爬行现象”（Stick-slip）。高精度丝杆滑台通过优化滚道表面的研磨工艺和采用特殊的润滑脂，将静摩擦与动摩擦的差值降到最低，确保焊枪在微速行走时依然平滑如丝，彻底杜绝低速抖动。

三、 从理论到场景：优质滑台在焊接中的实际表现

在实际的工业场景中，高精度丝杆滑台的价值体现得淋漓尽致：

• 在激光焊接中：激光焊对焦点位置和轨迹精度的要求通常在0.05mm以内。高精度滑台的微米级重复定位精度，确保了激光束始终精准作用于拼缝中心，避免了偏焊导致的强度下降。
• 在TIG/MIG弧焊摆动中：进行宽焊缝的多层多道焊时，焊枪需要进行精确的Z字形或梯形摆动。零背隙的丝杆滑台能保证焊枪在摆动两端精准停顿，确保焊缝边缘的良好熔合，避免咬边缺陷。

四、 行业实践：云雀机器人的稳定性解法

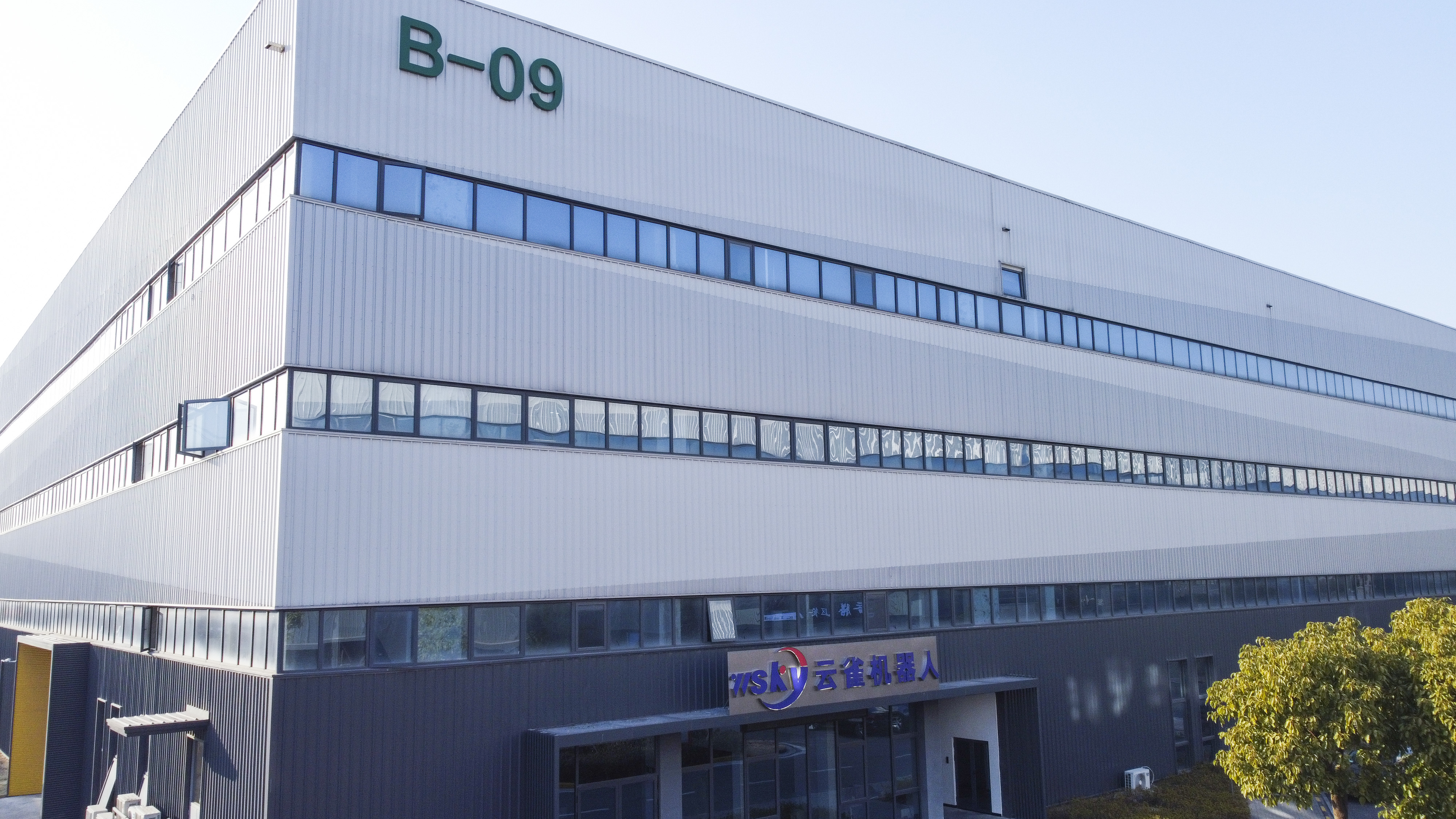

理解了高精度丝杆滑台的物理密码，我们再来看行业内的优秀实践。在自动化焊接领域，云雀机器人通过将精密传动技术与焊接工艺深度融合，为行业提供了一套高稳定性的解决方案。

云雀机器人在其焊接自动化模组中，并未简单堆砌标准件，而是针对焊接场景的特殊性进行了深度定制：

1. 一体化高刚性基座设计：云雀机器人采用了经过有限元分析（FEA）优化的铸铁或高强度铝合金基座，配合精密加工的装配基准面，确保了丝杆与导轨在重载和受热状态下的几何精度不流失。
2. 严苛的精密装配与预紧调校：在丝杆滑台的装配环节，云雀机器人引入了激光干涉仪进行全行程的螺距误差补偿，并由资深工程师进行预紧力的精细调校，真正做到了出厂即具备极高的运动平顺性。
3. 工艺与控制的底层协同：除了机械本体的稳定，云雀机器人还将滑台的运动学模型与焊接工艺专家库打通。系统能够根据焊接电流、热输入量自动微调滑台的动态跟随参数，实现了“机械稳定”与“工艺稳定”的完美闭环。

结语

焊接设备的“跑偏”从来不是单一因素造成的，它是机械、控制与工艺相互博弈的结果。高精度丝杆滑台作为连接数字指令与物理世界的桥梁，其零背隙、高刚性与优异的动态响应，构成了焊接稳定性的底层基石。选择如云雀机器人这样注重底层机械素质与工艺融合的品牌，不仅是选择了一台设备，更是为产品质量上了一道坚实的物理保险。
