IE241205_交换安全技术（二层防御）

交换流量隐患概述

当设备某个二层以太网接口收到广播、未知组播或未知单播报文时，如果根据报文的目的MAC地址设备不能明确报文的出接口，设备会向同一VLAN内的其他二层以太接口转发这些报文，这样可能导致广播风暴，降低设备转发性能。
为此，引入流量抑制和风暴控制特性，可以控制这三类报文流量，防范广播风暴。

在这里插入图片描述

┌──(root㉿kali)-[~]
└─# yersinia dhcp -interface eth0 -attack 1
<*> Starting DOS attack sending DISCOVER packet...
<*> Press any key to stop the attack <*>

在这里插入图片描述

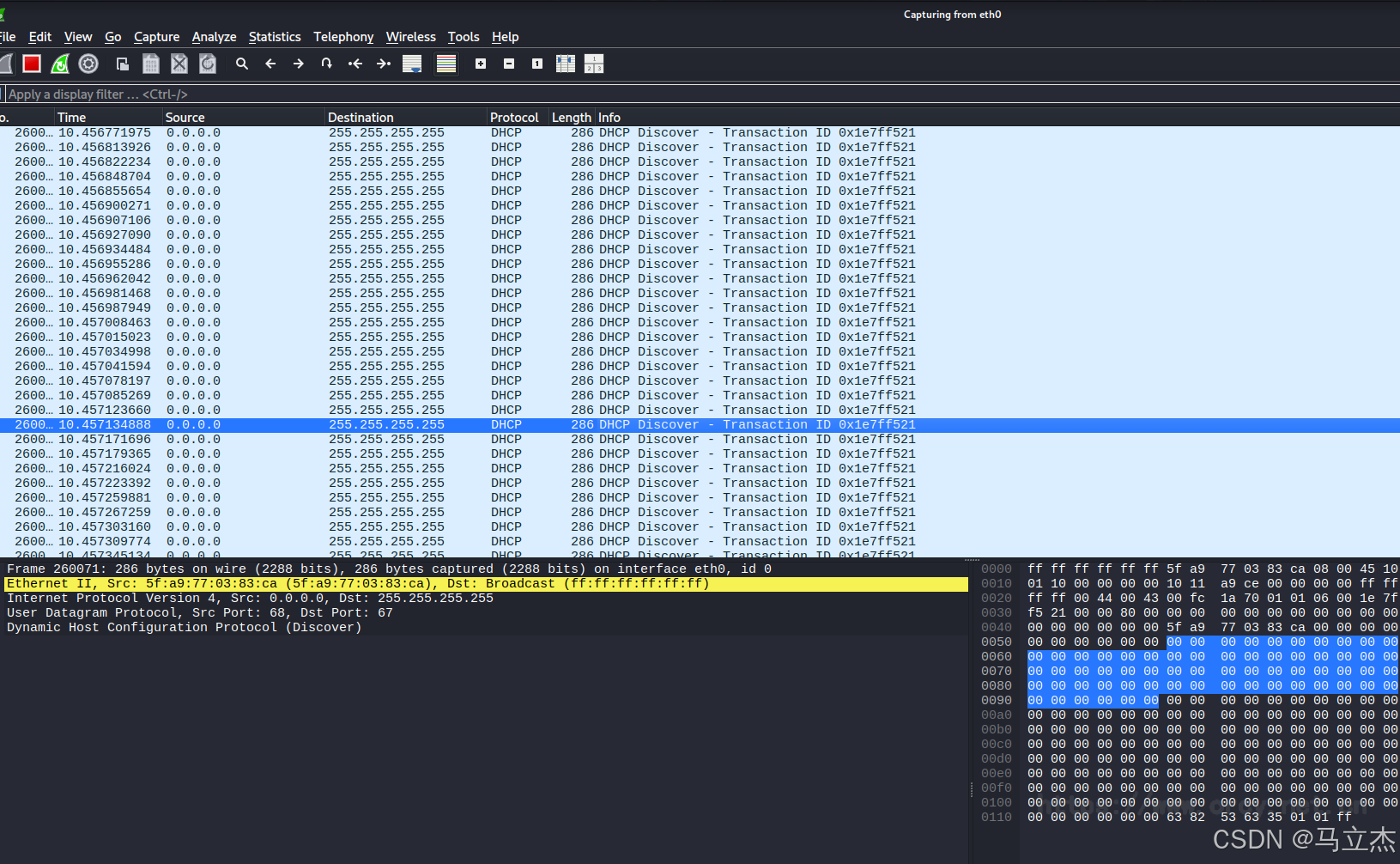

大量广播包

流量抑制原理

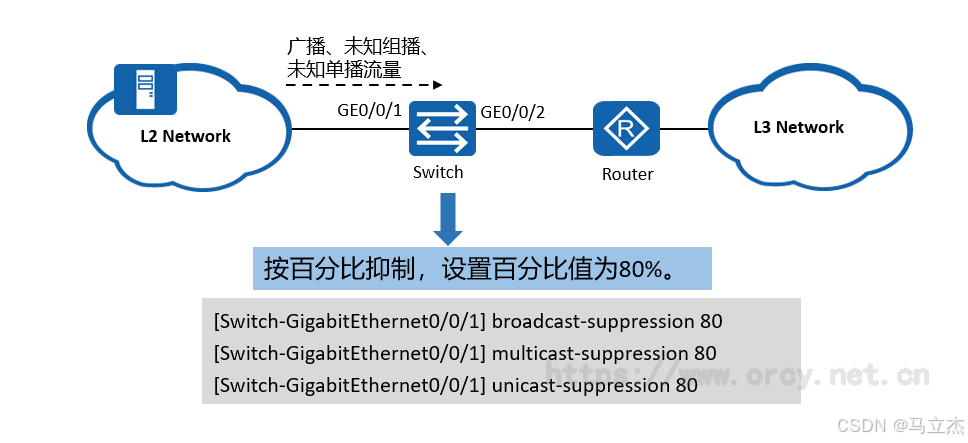

在接口的入方向上，设备支持对广播、未知组播、未知单播、已知组播和已知单播报文按百分比、包速率和比特速率进行流量抑制。
设备监控接口下的各类报文速率并和配置的阈值相比较，当入口流量超过配置的阈值时，设备会丢弃超额的流量。

在这里插入图片描述

[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]broadcast-suppression 80
[Huawei-GigabitEthernet0/0/1]multicast-suppression 80
[Huawei-GigabitEthernet0/0/1]unicast-suppression 80

在接口的出方向上，设备支持对广播、未知组播和未知单播报文进行阻塞。

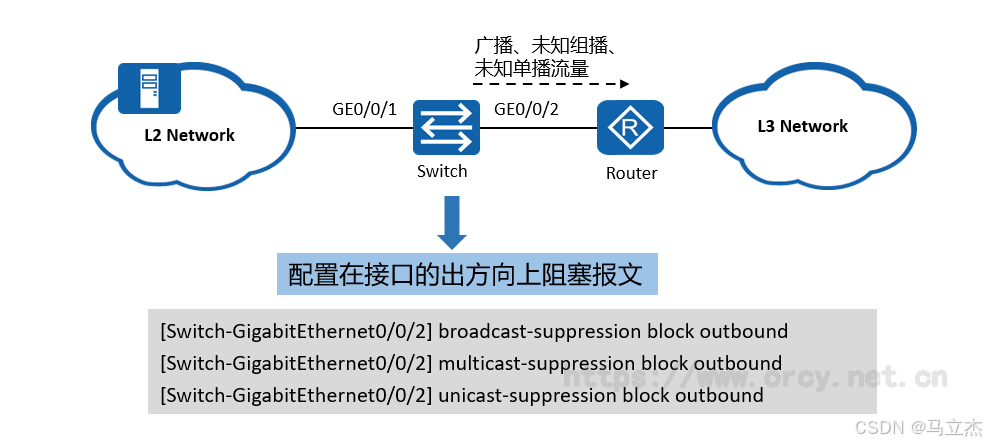

如图所示，Switch作为二层网络到三层路由器的衔接点，在GE0/0/2的出口方向上对广播、未知组播和未知单播报文进行阻塞，防止大流量冲击。

在这里插入图片描述

[Huawei]int g0/0/2
[Huawei-GigabitEthernet0/0/2]broadcast-suppression block outbound
[Huawei-GigabitEthernet0/0/2]multicast-suppression block outbound
[Huawei-GigabitEthernet0/0/2]unicast-suppression block outbound

当网络中的广播报文增多时，广播报文占用的网络资源将随之增多，进而严重影响了网络业务的正常运行。

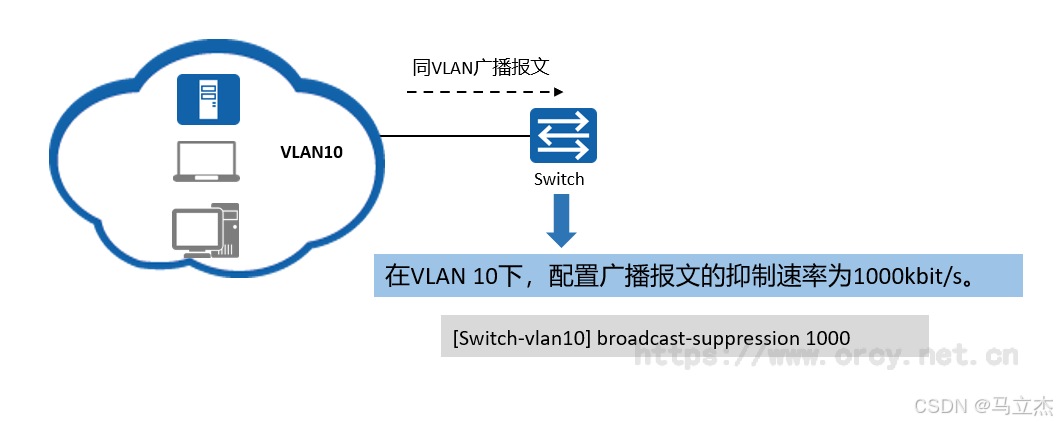

设备支持对同VLAN的广播报文按比特速率进行流量抑制。设备监控同一VLAN内广播报文的速率并和配置的阈值相比较，当VLAN内流量超过配置的阈值时，设备会丢弃超额的流量。

在这里插入图片描述

[Huawei]vlan 10
[Huawei-vlan10]broadcast-suppression 1000

其他报文流量抑制

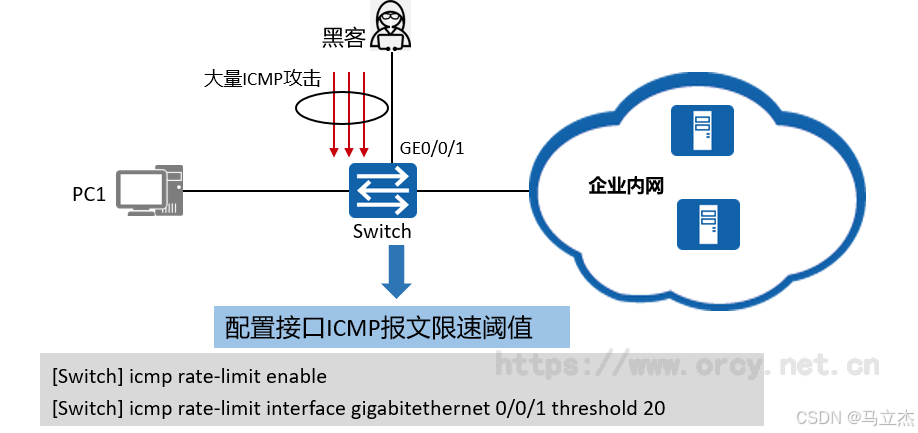

网络中经常存在攻击者发送大量ICMP报文进行攻击，如果设备全部将这些ICMP报文上送CPU处理，会消耗大量CPU资源，导致其他业务功能异常。此时在设备上配置ICMP报文流量抑制功能，可以有效防范ICMP报文攻击。
配置ICMP报文流量抑制功能后，当接口每秒钟上送的ICMP报文超出配置的阈值时，设备会将ICMP报文丢弃。

在这里插入图片描述

[Huawei]icmp rate-limit enable
[Huawei]icmp rate-limit int G0/0/1 threshold 20

流量抑制配置命令介绍

（可选）配置流量抑制模式。
```
[Huawei] suppression mode { by-packets | by-bits }
```
缺省情况下，缺省的抑制模式为packets，在bits模式下，流量抑制的粒度更小、抑制更精确。

配置流量抑制。

[Huawei-GigabitEthernet0/0/1] { broadcast-suppression | multicast-suppression | unicast-suppression} { percent-value | cir cir-value [ cbs cbs-value ] | packets packets-per-second }

接口下配置流量抑制时，抑制模式需与全局的流量抑制模式保持一致。

配置在接口出方向上阻塞报文。

[Huawei-GigabitEthernet0/0/1] { broadcast-suppression | multicast-suppression | unicast-suppression } block outbound

配置VLAN的广播抑制速率。

[Huawei-vlan10] broadcast-suppression threshold-value

风暴控制原理

风暴控制可以用来防止广播、未知组播或未知单播报文产生的广播风暴。

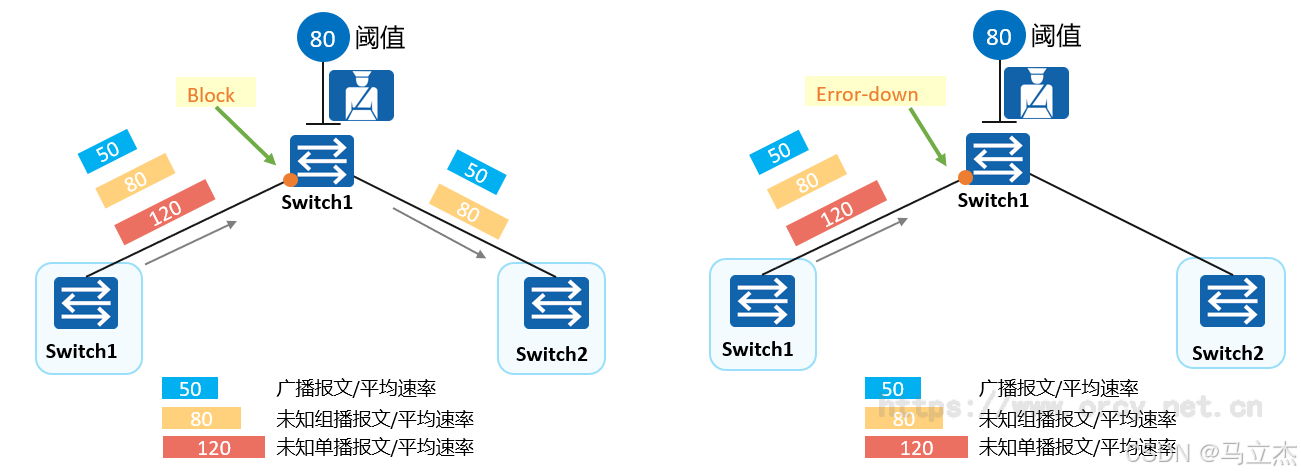

在一个检测时间间隔内，设备监控接口下接收报文的平均速率并和配置最大阈值相比较。当报文速率大于配置的最大阈值时，接口将根据配置的风暴控制动作来对报文进行阻塞或关闭接口。

在这里插入图片描述

[Huawei]int g0/0/2
[Huawei-GigabitEthernet0/0/2]storm-control broadcast min-rate 5000 max-rate 10000
[Huawei-GigabitEthernet0/0/2]storm-control interval 5
[Huawei-GigabitEthernet0/0/2]storm-control action block

风险控制动作包括阻塞报文和关闭接口。

如果对报文进行阻塞，当接口上接收报文的平均速率小于指定的最小阈值时，风险控制会放开在接口上对该报文的阻塞。

如果动作为关闭接口，则需要手动执行命令来开启接口，或者使能接口状态自动恢复为 UP 功能。

端口隔离概述

为了实现用户之间的二层隔离，可以将不同的用户加入不同的VLAN。但若企业规模很大，拥有大量的用户，那么就要为不能互相访问的用户都分配VLAN，这不但需要耗费大量的VLAN，还增加了网络管理者配置和维护的工作量。

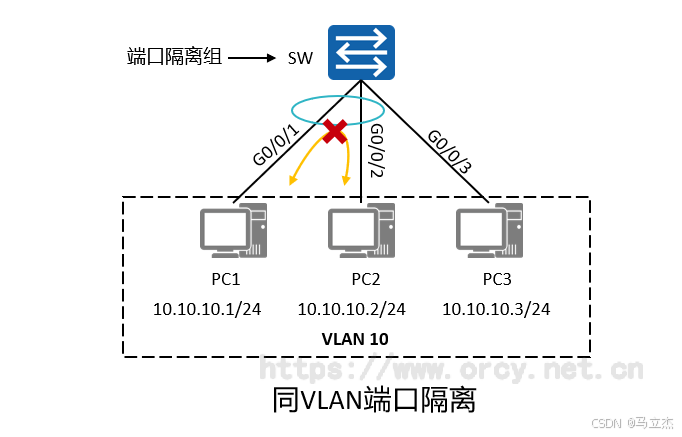

为此华为推出了端口隔离技术，用户只需要将端口加入到隔离组中，就可以实现隔离组内端口之间二层数据的隔离。端口隔离功能为用户提供了更安全、更灵活的组网方案。

在这里插入图片描述

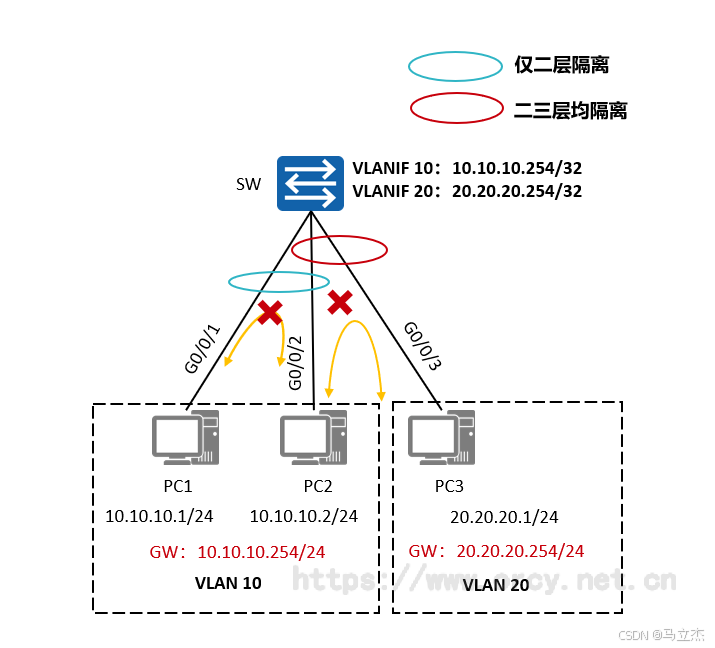

在某些场景下，企业需要加强管理。即使不同VLAN间用户也禁止通信。缺省情况下，端口隔离模式是二层隔离三层互通。因此不同VLAN间的用户依然可以三层通信。
为实现上述目的，可以将端口隔离模式设置二三层均隔离。此时同一个VLAN的某个用户将彻底无法通信。

在这里插入图片描述

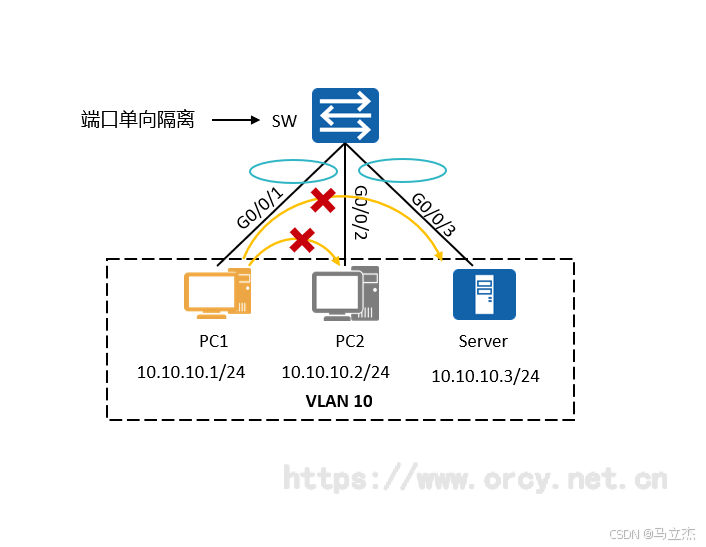

端口单向隔离

正常情况下，将端口设置隔离后，端口下的设备双向隔离，无法互相通信。但是在某些场景下，企业对于网络管理又提出了新的需求。比如用户主机和服务器之间一般是单向访问，或者防止某台主机产生大量广播报文。此时可以通过配置端口单向隔离来实现该目的。
缺省情况下，接口单向隔离只隔离接口的二层报文，三层报文不隔离。如果需要端口间二三层报文都单向隔离，则需要将模式切换成二三层均隔离即可。

在这里插入图片描述

端口隔离配置

配置端口隔离模式。

[Huawei] port-isolate mode { l2 | all }

系统试图下使能端口隔离组功能。

[Huawei] port-isolate enable group group-id

配置接口接入隔离组。

[Huawei-GigabitEthernet0/0/1] port-isolate enable group group-id

l配置端口单向隔离功能。

[Huawei-GigabitEthernet0/0/1] am isolate interface-type interface-number1 to interface-number2

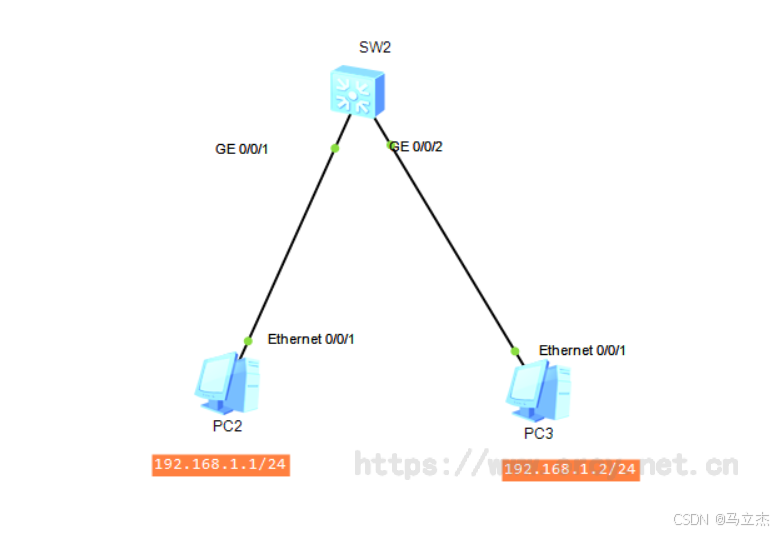

实验IE241205

在这里插入图片描述

[SW2]port-isolate ?
  mode  Mode
[SW2]port-isolate mode l2
[SW2]int g0/0/1
[SW2-GigabitEthernet0/0/1]port-isolate enable group 1
[SW2-GigabitEthernet0/0/1]int g0/0/2
[SW2-GigabitEthernet0/0/2]port-iso en gr 1

在这里插入图片描述

[SW3]port-isolate mode all
[SW3]int g0/0/1
[SW3-GigabitEthernet0/0/1]port-iso en gr 1
[SW3-GigabitEthernet0/0/1]int g0/0/2
[SW3-GigabitEthernet0/0/2]port-iso en gr 1

在这里插入图片描述

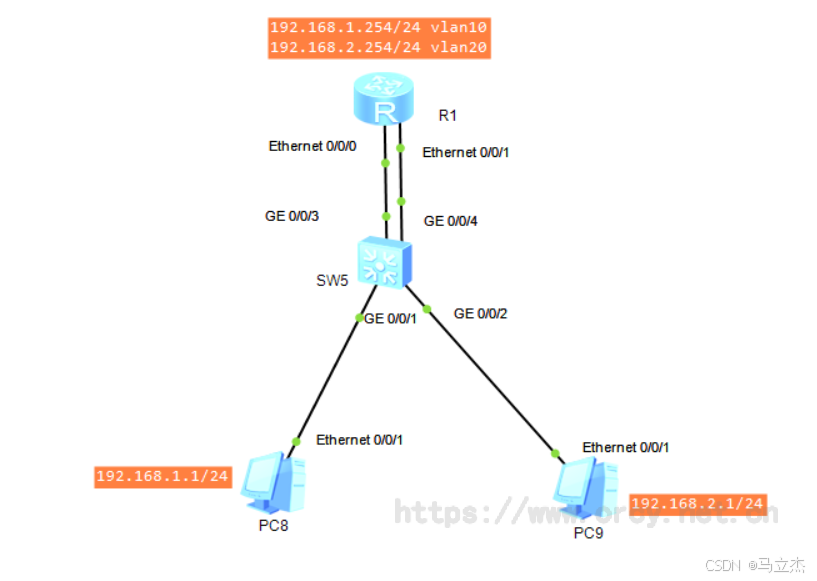

SW5上端口隔离GE0/0/1、GE0/0/2不在生效，如需要隔离，则将GE0/0/1与GE0/0/3或者GE0/0/2与GE0/0/4放在同一个端口隔离组。

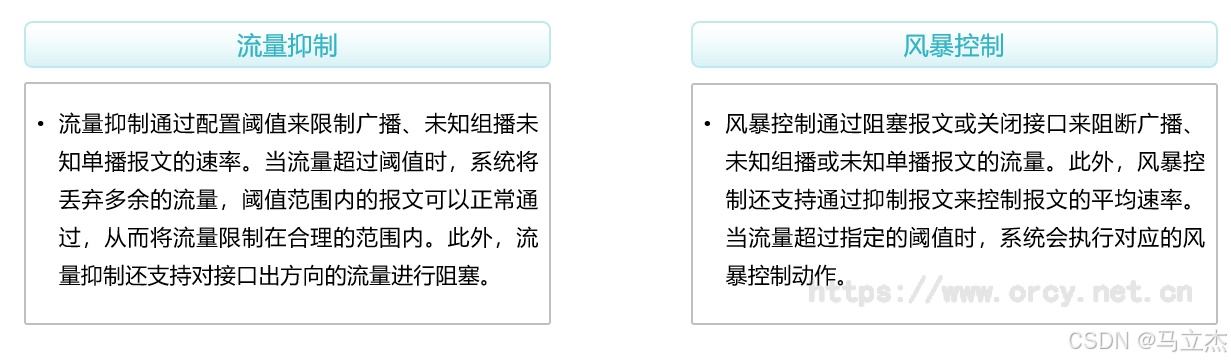

总结

流量抑制技术：

将 BUM（广播、组播、未知单播帧）的转发速率限制在一个合法的范围内，超限部分就直接丢弃，不会被交换机处理并转发。他的主要目的还是去做一个范围内的限制。

风暴控制技术：

设置 BUM 的门限值，如果超限，直接 error‑down 接口。

其实正常情况下来说，就保持默认的 error‑down 并不算什么坏事，因为我将阈值设置在一个较为合理的范围内时，你超限了就是你的不对，这个接口下可能存在一些攻击、故障，所以我提前将该接口关闭掉也是一种保护方式。

超不超限，只与高门槛做对比。不论是 Error‑down 还是 block，超过了高门槛我就处理，不超过我就不处理，跟低门槛没有什么关系。低门槛只用于恢复判断用。

虽然你看起来风暴控制和流量抑制都是对 BUM 帧做一些判断和操作。

但是流量抑制更加倾向于把量控制在某个范围内。

e.g.有一个用户，现在在十秒内，一共发送了 9000 个广播包。

【①一秒钟发了 9000 个 ②还是每秒钟发了 900 个】

假如，现在做的是流量抑制，流量抑制允许每秒钟通过 900 个广播包。 ①用户最终能收到多少个广播包？900 个 ②用户最终能收到 9000 个包。

假如，现在做的是风暴控制，风暴控制的检测时间是 10 秒检测（收集）一次，低门槛是 800，高门槛是 901。 ①用户最终能收到多少个广播包？平均下来，你每秒钟只发了 900 个，我的高门槛是 901，你平均值并未到达高门槛，所以我都放行。 ②你每秒钟发送的广播包的数量都到不了高门槛，所以你这 9000 个包，最终都能过去，风暴控制也不会对接口、后续的报文做什么管控了。

风暴控制更加注重整体时间内平均的流量大小；

流量抑制呢，更加注重以秒为单位的流量大小。
