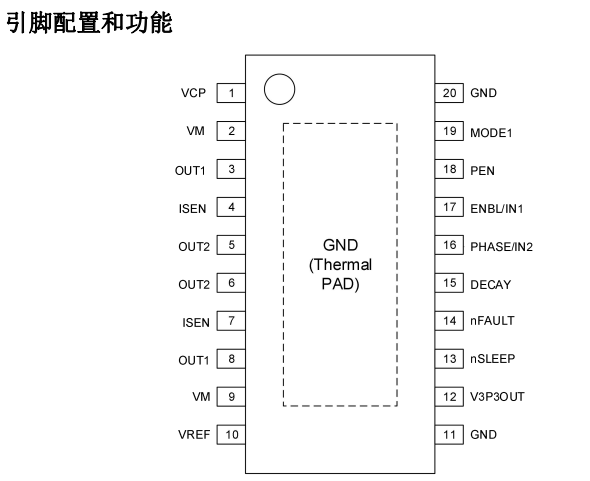

在需要驱动大功率直流电机或单相步进电机的应用中（如工业打印机进纸机构、机器人关节、工业缝纫机主轴），驱动芯片的电流能力和控制接口灵活性共同决定了系统的功率密度和开发效率。领芯微（LEADPOWER）推出的SS6840是一款大电流单通道H桥电机驱动集成电路，专为电机一体化应用而设计。该芯片可提供最大峰值电流7A（在24V及良好散热条件下），可驱动一个刷式直流电机、螺线管或其它感性负载。芯片采用PWM控制接口，支持ENBL/PHASE和IN/IN双模式控制（通过MODE引脚选择），支持快衰减、慢衰减和混合衰减三种模式，内置nSLEEP低功耗睡眠模式和nFAULT故障输出引脚。24V条件下高低侧总导通电阻典型值150mΩ，最大供电耐压50V，采用eTSSOP20封装（带裸露焊盘）。本文基于SS6840数据手册，重点围绕该芯片的核心优势与应用场景展开解析。

一、核心竞争优势（为什么选用SS6840）

1. 7A峰值电流与50V高耐压，适配高功率工业应用

SS6840可提供最大7A峰值电流（24V、Ta=25℃、良好散热条件下），最大供电耐压50V，在eTSSOP20封装的单通道电机驱动芯片中处于领先水平。相比SS8870T的3.6A/40V，电流能力提升近一倍，耐压更高，可直接应用于24V/36V工业系统，驱动大功率直流有刷电机、工业缝纫机主轴电机和大型机器人关节等需要高转矩输出的应用场景。

2. 双模式控制接口（ENBL/PHASE与IN/IN），灵活适配各类主控

芯片通过MODE1引脚可选择两种控制接口模式：MODE1=“1”时，采用ENBL/PHASE/DECAY组合控制输出（使能+方向+衰减），适合步进电机方向控制和有刷电机使能管理；MODE1=“0”时，采用IN1/IN2双输入独立控制（正向/反向/制动/滑行四种状态），适合直流电机的灵活PWM调速。设计人员可根据主控MCU的GPIO资源和控制习惯自由选择，一颗芯片适配多种系统架构。

3. 可编程电流调节，精确控制电机峰值电流

芯片通过VREF模拟参考电压输入和外接ISEN检流电阻实现可编程斩波电流限流。设计人员可根据电机规格和系统电源容量，精确设定最大输出电流，在电机启动和堵转时有效限制电流冲击，保护电机和驱动芯片。这一功能对电源容量有限的工业设备（如PoE供电、小型开关电源供电）尤为重要。

4. 低功耗睡眠模式与nFAULT故障输出

芯片提供nSLEEP引脚用于睡眠模式控制（内部下拉100kΩ），低电平时进入低功耗睡眠状态，待机功耗极低。nFAULT故障输出引脚（开漏输出）在过流、短路、欠压锁定或过温保护触发时输出低电平，向主控MCU发出故障信号，便于系统实现实时监控和快速故障响应。

5. 三种衰减模式可选，适配不同电机特性

通过DECAY引脚可灵活选择快衰减、慢衰减和混合衰减三种电流衰减模式。DECAY引脚内部下拉100kΩ，低电平选择慢衰减（电流纹波小，转矩保持好）；悬空选择混合衰减（兼顾两者优点）；高电平选择快衰减（波形失真小）。设计人员可根据电机电感特性和运行速度灵活配置。

6. 内置3.3V基准电压与完善的保护功能

芯片内置3.3V稳压输出（V3P3OUT），外接0.47μF电容滤波后可为VREF参考电压输入供电，简化了外部参考电压电路。芯片集成过流保护（OCP）、短路保护、欠压锁定保护（UVLO）和过温保护（TSD），在异常工况下自动关断输出保护芯片。eTSSOP20封装带裸露焊盘，有效改善散热性能，支持7A大电流的连续输出。

二、优势所对应的典型应用场景
上述竞争优势在以下几类产品中得到充分体现：

1. 打印机与办公自动化设备

场景为大型工业打印机、高速标签打印机、大幅面绘图仪中的大功率进纸电机和切纸刀电机驱动。7A峰值电流满足高速打印时进纸电机的大扭矩冲击需求；50V耐压适配不同地区的电源适配器规格（24V/36V）；双模式控制接口便于与打印机主控板灵活对接。

2. 机器人

场景为工业机器人关节、协作机器人、服务机器人中的大功率直流电机驱动。7A高输出电流可驱动机器人关节大扭矩电机；ENBL/PHASE模式便于实现方向和使能的独立控制；nFAULT引脚便于安全控制系统在驱动故障时快速响应。

3. 工业缝纫机与纺织设备

场景为工业缝纫机、刺绣机、织机中的主轴电机驱动。7A峰值电流满足缝纫机在厚料缝制时的瞬时大扭矩需求；150mΩ低导通电阻在长时间高速运行时减少发热；混合衰减模式优化电机运行噪声。

4. 单相步进电机驱动

场景为需要单向定位控制的执行器（如自动阀门、云台单轴、小型旋转台）。SS6840的单H桥可驱动单相步进电机，配合ENBL/PHASE接口实现方向和使能的独立控制，ENBL引脚可输入PWM实现速度调节。

三、选型总结：SS6840最适合什么？
综合来看，SS6840最适合以下特征的系统：工作电压在8.2V~50V之间的24V/36V工业系统大功率单电机驱动应用（工业打印机、机器人关节、工业缝纫机等）；需要7A级大电流输出以驱动高功率直流有刷电机或单相步进电机的场景；希望通过双模式控制接口（ENBL/PHASE或IN/IN）灵活适配各类主控的设计；需要可编程电流调节以限制电机启动电流的系统；需要nFAULT故障引脚和nSLEEP睡眠模式以提升系统可靠性和节能效果的设计。SS6840以7A大电流输出、50V高耐压和双模式控制接口为核心亮点，为高功率工业单电机驱动提供了高性能、高灵活性的解决方案。
