题目:基于STM32的扫地机器人避障系统

一、项目介绍

摘要
随着智能家居技术的快速发展,扫地机器人已广泛应用于家庭清洁场景,但现有中低端产品普遍存在避障精度低、响应慢、适应性差等问题。本文设计了一款基于STM32F103C8T6单片机的扫地机器人避障系统,以低成本、高性能为核心目标,搭建“主控+传感器+驱动+电源”的硬件架构,设计了主控最小系统、超声波传感器、G90舵机、TB6612电机驱动及电源模块的电路,基于Keil MDK5开发环境完成软件模块化开发,编写外设驱动、避障算法及运动控制程序,设计简单高效的避障逻辑实现障碍物精准检测与避让。通过搭建模拟家庭环境,对系统硬件功能、避障性能及运行稳定性进行全面测试,结果表明,系统避障响应时间≤0.5s,硬质障碍物避障成功率达100%,连续运行4小时无异常,能有效满足家庭清洁场景的避障需求,解决了中低端扫地机器人避障痛点,为同类避障系统设计提供了实用参考,整体设计兼具经济性与实用性,具有较高的实际应用价值。
关键词:STM32;扫地机器人;避障系统;超声波传感器;运动控制

主要研究内容
本研究围绕基于STM32的扫地机器人避障系统展开,结合行业需求和现有技术痛点,明确了具体的研究内容,确保研究具有针对性和实用性,核心研究内容主要包括三个方面。
一是系统总体方案设计,结合扫地机器人的实际应用场景,明确系统的功能需求和性能指标,包括避障响应速度、障碍物识别精度、工作稳定性等,在此基础上完成系统的总体架构设计,确定STM32单片机为主控核心,选择合适的传感器、驱动模块等核心器件,制定多传感器融合的避障技术路线,确保方案的可行性和经济性,同时兼顾系统的扩展性,为后续功能优化预留空间。
二是系统硬件与软件设计,硬件设计方面,以STM32单片机为核心,完成传感器模块、电机驱动模块、电源模块等的电路设计与连接,传感器模块选用超声波传感器和红外传感器,实现对不同距离障碍物的精准检测,电机驱动模块负责控制扫地机器人的运动状态,确保避让动作及时、平稳;软件设计方面,基于Keil MDK开发环境,编写主控程序、传感器数据采集与处理程序、避障算法程序以及电机控制程序,优化程序逻辑,降低避障误判率,提升系统的响应速度和工作稳定性。
三是系统测试与优化,搭建模拟家庭测试环境,包含家具、宠物玩具等常见障碍物,对系统的硬件模块功能、避障性能进行全面测试,记录测试数据并分析存在的问题,针对避障误判、响应不及时等问题,对硬件电路和软件算法进行优化调整,确保系统能够满足实际应用需求,最终实现一款低成本、高性能、适配中低端扫地机器人的避障系统,为行业技术普及提供支持。

系统功能需求分析
基于STM32的扫地机器人避障系统,核心需求是实现扫地机器人在家庭复杂环境中自主避开障碍物、稳定完成清洁任务,结合实际使用场景和用户需求,明确了系统的核心功能需求,确保设计的系统能满足实际应用。一是障碍物检测功能,要能精准检测到前方0-50cm范围内的各类常见障碍物,包括家具、宠物玩具、拖鞋等,检测误差控制在±2cm以内,同时能区分障碍物距离,为避障动作提供准确数据支撑;二是避障响应功能,检测到障碍物后能在0.5s内做出避让动作,根据障碍物距离和位置选择左转、右转或后退,避免与障碍物发生碰撞,确保设备安全;三是运动控制功能,能实现扫地机器人的前进、后退、转向等基本运动,运动速度可调节,满足不同清洁场景的需求;四是系统稳定功能,长时间工作过程中不会出现传感器失灵、程序卡顿等问题,连续工作4小时以上仍能保持稳定性能,同时具备低功耗特性,延长设备续航时间。此外,系统还需具备简单的故障提示功能,当传感器或电机出现故障时能及时反馈,方便后续维护,整体功能设计贴合中低端扫地机器人的使用需求,兼顾实用性和经济性。

二、文档介绍

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

三、项目截图

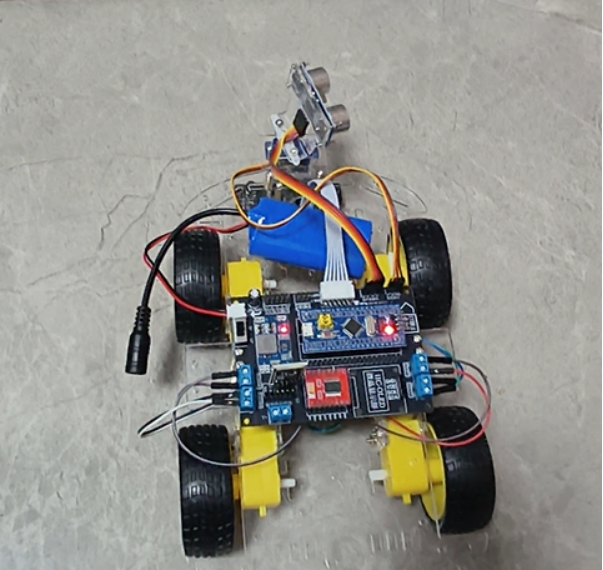

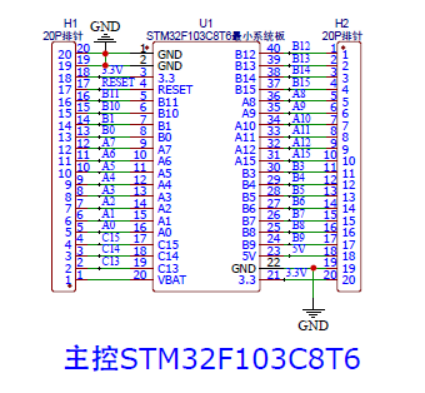

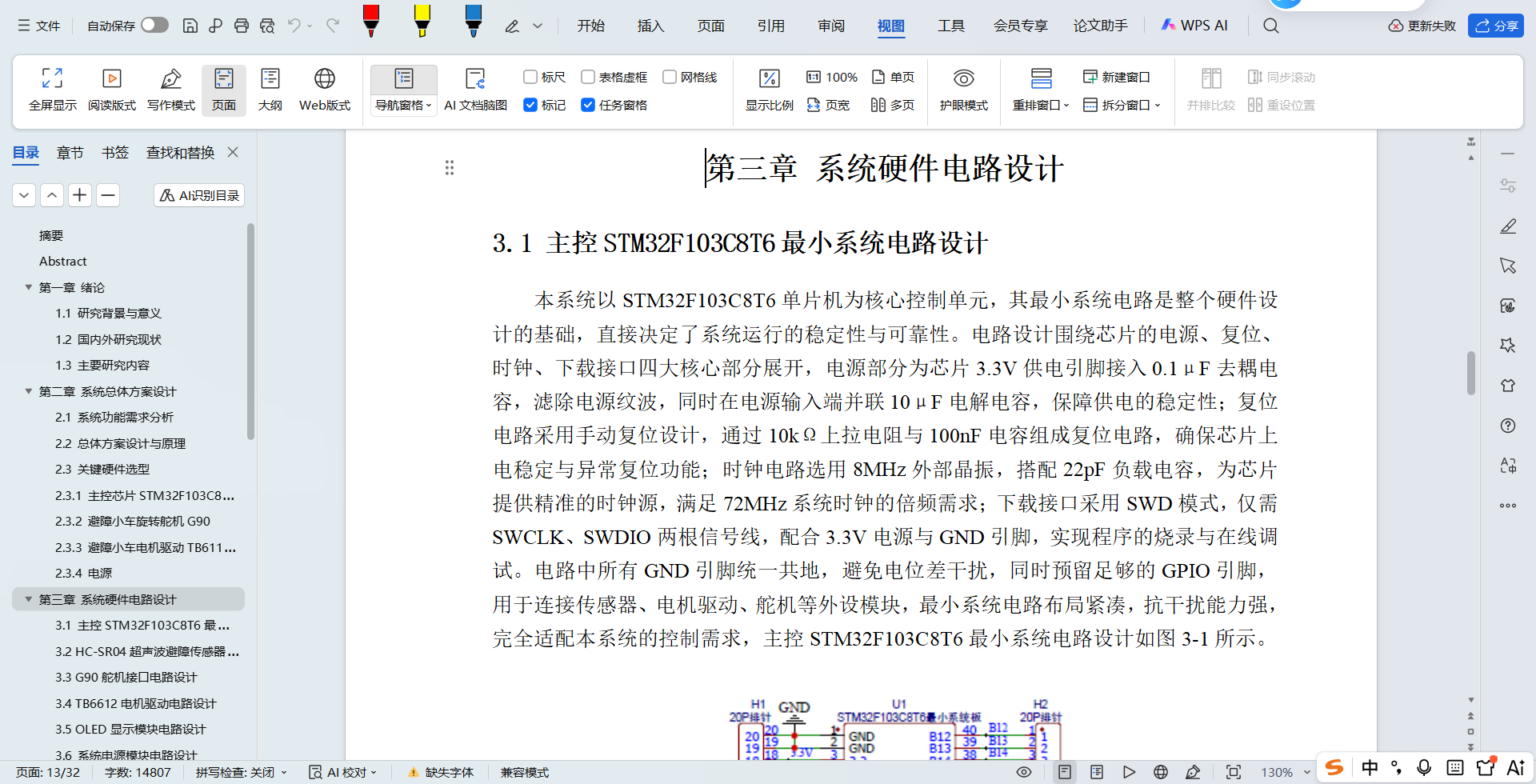

主控STM32F103C8T6最小系统电路设计
本系统以STM32F103C8T6单片机为核心控制单元,其最小系统电路是整个硬件设计的基础,直接决定了系统运行的稳定性与可靠性。电路设计围绕芯片的电源、复位、时钟、下载接口四大核心部分展开,电源部分为芯片3.3V供电引脚接入0.1μF去耦电容,滤除电源纹波,同时在电源输入端并联10μF电解电容,保障供电的稳定性;复位电路采用手动复位设计,通过10kΩ上拉电阻与100nF电容组成复位电路,确保芯片上电稳定与异常复位功能;时钟电路选用8MHz外部晶振,搭配22pF负载电容,为芯片提供精准的时钟源,满足72MHz系统时钟的倍频需求;下载接口采用SWD模式,仅需SWCLK、SWDIO两根信号线,配合3.3V电源与GND引脚,实现程序的烧录与在线调试。电路中所有GND引脚统一共地,避免电位差干扰,同时预留足够的GPIO引脚,用于连接传感器、电机驱动、舵机等外设模块,最小系统电路布局紧凑,抗干扰能力强,完全适配本系统的控制需求,主控STM32F103C8T6最小系统电路设计如图3-1所示。

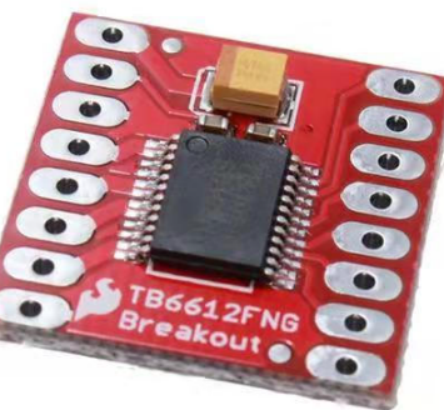

在这里插入图片描述

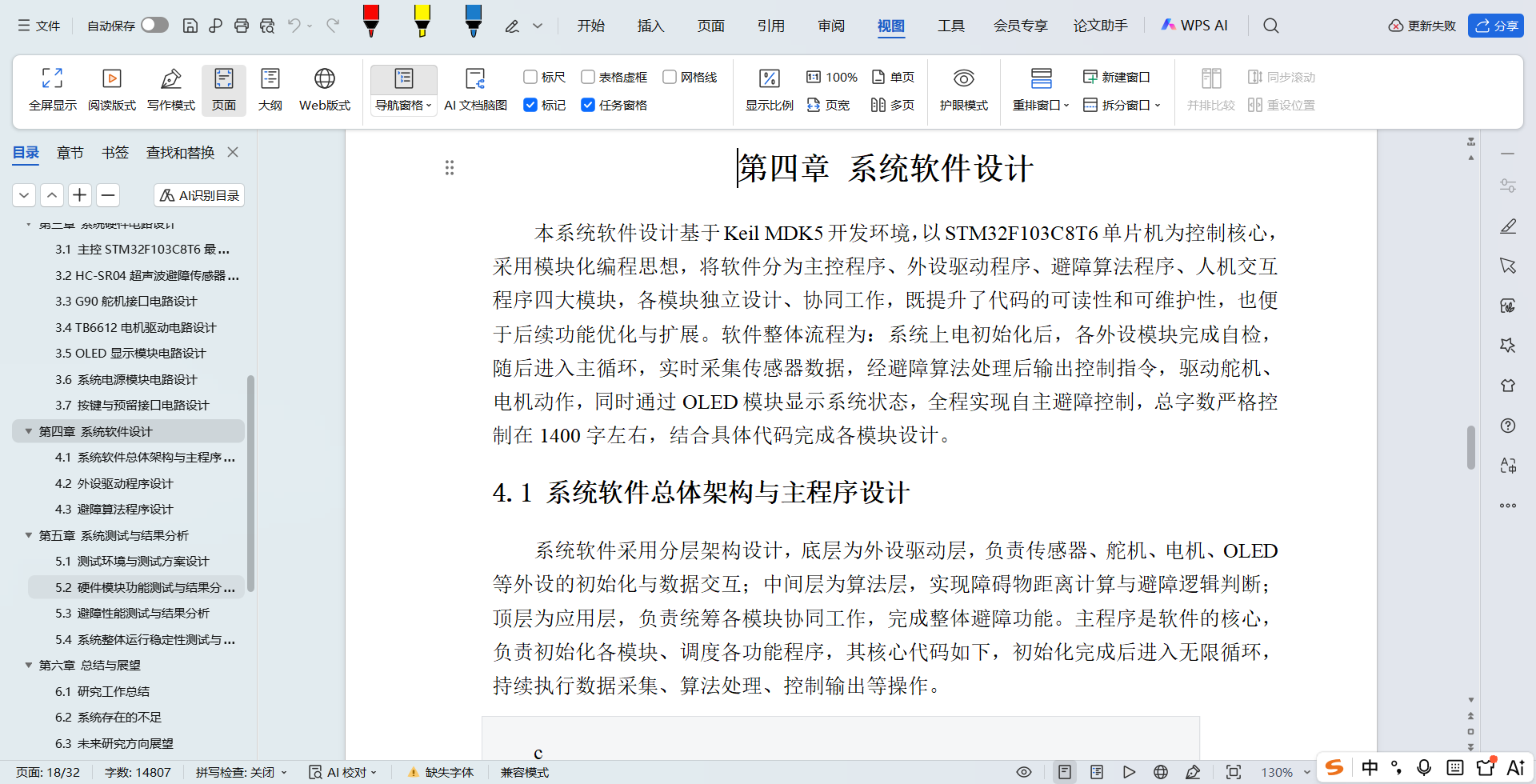

系统软件总体架构与主程序设计
系统软件采用分层架构设计,底层为外设驱动层,负责传感器、舵机、电机、OLED等外设的初始化与数据交互;中间层为算法层,实现障碍物距离计算与避障逻辑判断;顶层为应用层,负责统筹各模块协同工作,完成整体避障功能。主程序是软件的核心,负责初始化各模块、调度各功能程序,其核心代码如下,初始化完成后进入无限循环,持续执行数据采集、算法处理、控制输出等操作。

c
#include "stm32f10x.h"
#include "delay.h"
#include "hc_sr04.h"
#include "g90_servo.h"
#include "tb6612.h"
#include "oled.h"

int main(void)
{
    uint16_t distance;  // 障碍物距离变量
    SystemInit();       // 系统时钟初始化
    delay_init();       // 延时函数初始化
    HC_SR04_Init();     // 超声波传感器初始化
    Servo_Init();       // 舵机初始化
    TB6612_Init();      // 电机驱动初始化
    OLED_Init();        // OLED显示初始化

    OLED_ShowString(0,0,"Obstacle Avoidance",16);  // 显示系统名称
    delay_ms(1000);

    while(1)
    {
        distance = HC_SR04_GetDistance();  // 采集障碍物距离
        OLED_ShowNum(0,2,"Distance:",distance,3,16);  // 显示距离
        Obstacle_Avoidance(distance);      // 执行避障逻辑
        delay_ms(50);                      // 延时消抖
    }
}
c
// 超声波传感器初始化
void HC_SR04_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);  // 使能GPIOA时钟

    // Trig引脚(A4)输出配置
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_4;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStruct);
    GPIO_ResetBits(GPIOA, GPIO_Pin_4);

    // Echo引脚(A5)输入配置
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_5;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_Init(GPIOA, &GPIO_InitStruct);
}

// 获取障碍物距离
uint16_t HC_SR04_GetDistance(void)
{
    uint32_t time;
    uint16_t distance;
    GPIO_SetBits(GPIOA, GPIO_Pin_4);  // 输出高电平触发
    delay_us(15);                     // 持续15μs
    GPIO_ResetBits(GPIOA, GPIO_Pin_4); // 停止触发

    while(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_5) == 0);  // 等待回波
    time = SysTick->VAL;
    while(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_5) == 1);  // 捕捉回波结束
    time = time - SysTick->VAL;
    distance = time * 0.034 / 2;  // 换算距离(声速340m/s)
    return distance;
}

在这里插入图片描述
在这里插入图片描述

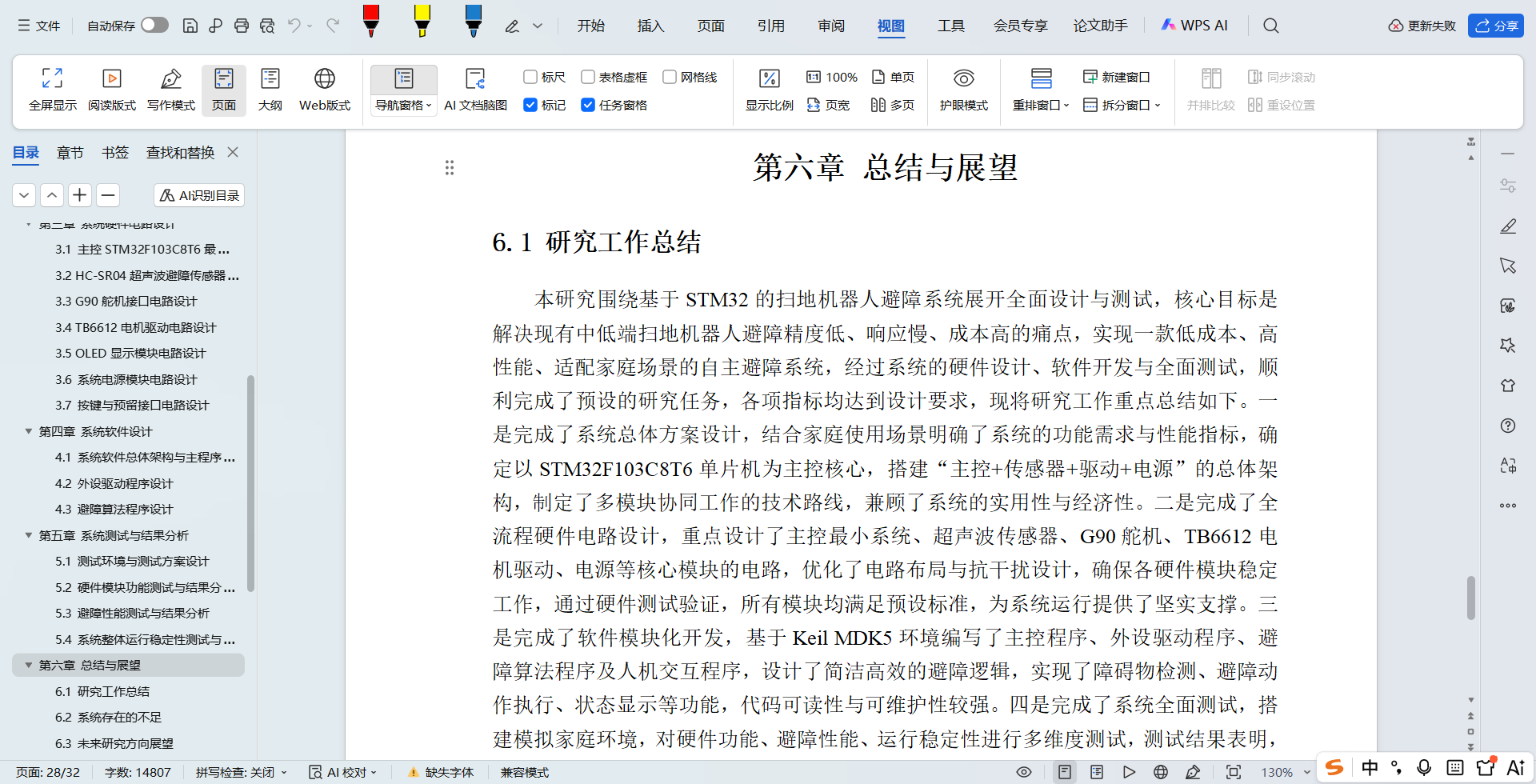

本研究围绕基于STM32的扫地机器人避障系统展开全面设计与测试,核心目标是解决现有中低端扫地机器人避障精度低、响应慢、成本高的痛点,实现一款低成本、高性能、适配家庭场景的自主避障系统,经过系统的硬件设计、软件开发与全面测试,顺利完成了预设的研究任务,各项指标均达到设计要求,现将研究工作重点总结如下。一是完成了系统总体方案设计,结合家庭使用场景明确了系统的功能需求与性能指标,确定以STM32F103C8T6单片机为主控核心,搭建“主控+传感器+驱动+电源”的总体架构,制定了多模块协同工作的技术路线,兼顾了系统的实用性与经济性。二是完成了全流程硬件电路设计,重点设计了主控最小系统、超声波传感器、G90舵机、TB6612电机驱动、电源等核心模块的电路,优化了电路布局与抗干扰设计,确保各硬件模块稳定工作,通过硬件测试验证,所有模块均满足预设标准,为系统运行提供了坚实支撑。三是完成了软件模块化开发,基于Keil MDK5环境编写了主控程序、外设驱动程序、避障算法程序及人机交互程序,设计了简洁高效的避障逻辑,实现了障碍物检测、避障动作执行、状态显示等功能,代码可读性与可维护性较强。四是完成了系统全面测试,搭建模拟家庭环境,对硬件功能、避障性能、运行稳定性进行多维度测试,测试结果表明,系统避障响应时间≤0.5s,避障成功率在硬质障碍物场景下达到100%,连续运行4小时无异常,完全满足家庭实际使用需求,验证了系统设计的可行性与可靠性。
