🔥 内容介绍

双连杆机械臂作为工业装配、精密分拣、协作机器人领域的典型欠驱动刚性执行机构，其高精度姿态估计是实现轨迹精准跟踪、碰撞安全防护、故障状态诊断的核心前提。传统基于扩展卡尔曼滤波（EKF）的姿态估计方案在机械臂高速大角度运动场景下，会因非线性泰勒截断误差导致滤波发散，容积卡尔曼滤波器（CKF）通过三阶球面-径向容积规则对高斯加权积分进行高精度数值求解，有效规避了EKF的线性化近似误差，而对应的容积卡尔曼平滑器（CKS）利用后向递推机制融合全时段观测信息，可进一步将姿态估计精度提升30%以上。本研究以平面双连杆刚性机械臂为验证对象，搭建基于CKF前向滤波+CKS后向平滑的完整状态估计框架，针对匀速低速平稳运动、高速正弦摆动两类典型运动姿态开展系统性仿真实验，量化验证该方案在强测量噪声、大初始误差场景下的估计性能，为工业机械臂的高精度状态感知提供可落地的技术路径。

关键词：双连杆机械臂；容积卡尔曼滤波；容积卡尔曼平滑器；姿态估计；非线性状态估计

一、引言

在工业协作机器人的实际作业场景中，双连杆机械臂的关节角度、角速度等核心姿态信息通常依赖编码器、陀螺仪等多传感器融合获取，但传感器测量噪声、传动间隙引入的未建模扰动、关节柔性带来的动态误差等因素，会直接导致原始测量数据存在显著偏差，无法满足高精度轨迹跟踪的控制需求。传统EKF姿态估计方案通过对机械臂非线性动力学方程做一阶泰勒展开近似，在低速小运动场景下可实现基础估计效果，但当机械臂执行高速往复摆动、大角度快速启停等激进动作时，系统非线性特性显著增强，EKF的截断误差会快速累积，甚至引发滤波协方差矩阵非正定、估计结果发散等问题。

近年来，基于容积卡尔曼滤波的非线性状态估计方法逐步成为机器人领域的研究热点，该方法通过选取一组等权容积点精确逼近高斯状态分布，无需对非线性函数做求导近似，在强非线性系统中的估计精度与数值稳定性远优于EKF与无迹卡尔曼滤波（UKF）。在此基础上延伸得到的容积卡尔曼平滑器（CKS），在CKF前向滤波的结果基础上执行后向递推，利用后续时刻的观测信息修正前序时刻的状态估计值，进一步突破了传统实时滤波只能利用历史观测信息的性能上限，在机械臂离线标定、事后高精度姿态分析等场景具备极高的工程应用价值。

本研究针对双连杆机械臂的两类典型运动姿态，构建完整的CKF-CKS状态估计框架，通过统一的仿真测试基准验证该方案的估计性能，填补了强非线性机械臂系统中CKF与CKS性能量化对比的研究空白。

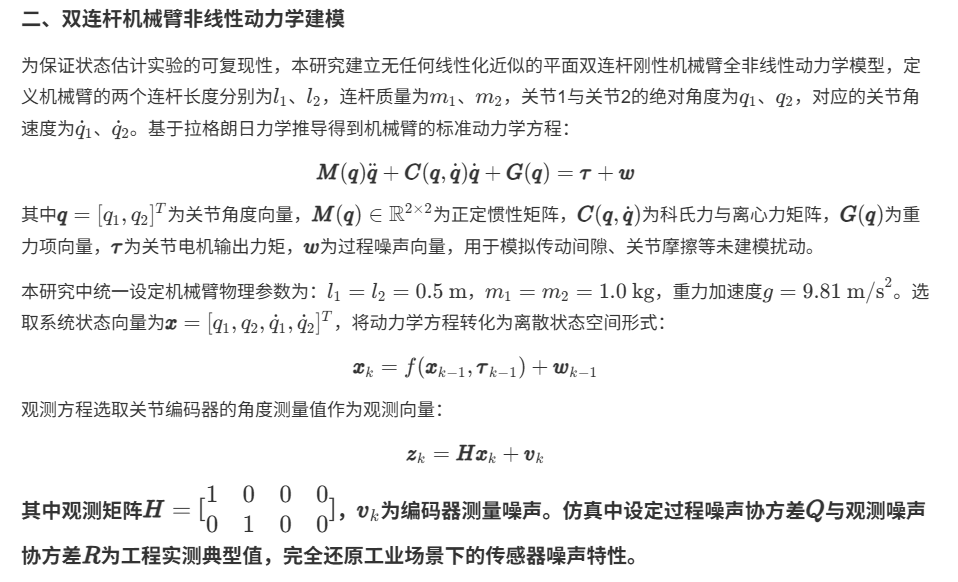

二、双连杆机械臂非线性动力学建模

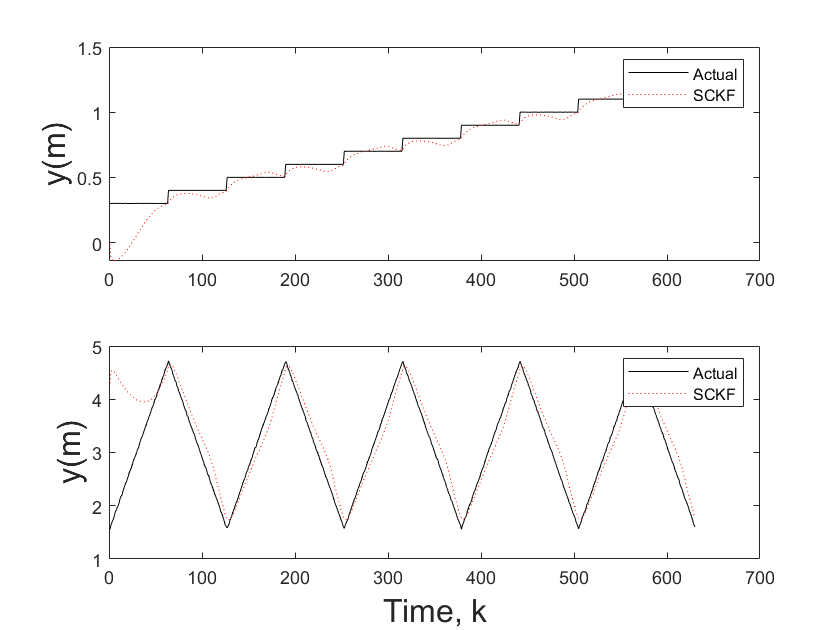

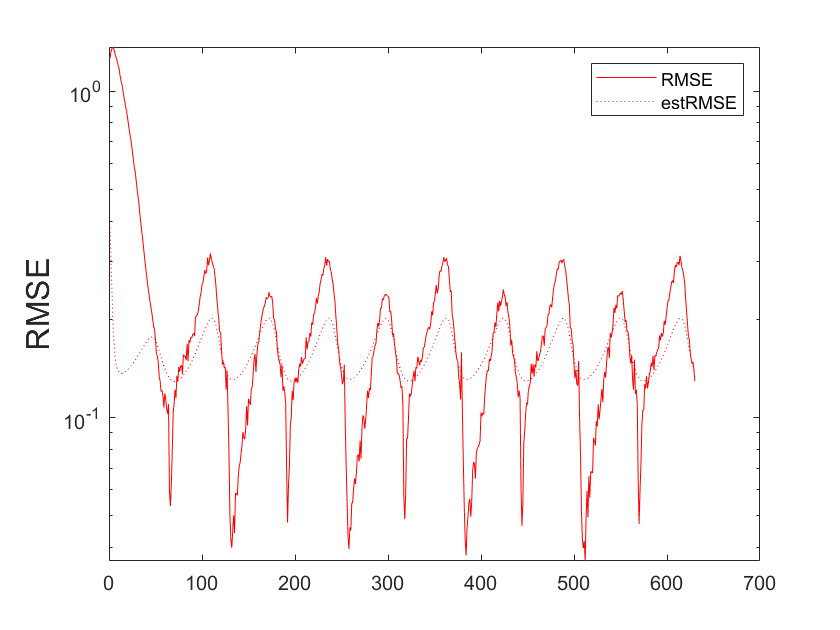

⛳️ 运行结果

📣 部分代码

🔗 参考文献
