第一章 绪论

1.1 研究背景与意义

在石油化工、压力容器、船舶、电力等国民经济支柱行业中，大型储罐、球罐、压力管道、锅炉汽包等铁磁性构件是保障生产安全的核心装备，其焊缝表面及近表面缺陷的检测工作，直接关系到设备运行安全、人员生命保障及企业经济效益。随着我国工业装备向大型化、精密化、智能化升级，铁磁性构件的应用范围不断扩大，对缺陷检测的精度、效率及安全性提出了更高要求。

长期以来，此类构件的磁粉检测工作主要依赖人工登高作业，存在安全风险高、检测效率低、结果一致性差、恶劣环境适应性弱等突出痛点。据国家市场监督管理总局特种设备安全监察局统计，2024年全国在用特种设备总量已突破2000万台，其中涉及磁粉检测需求的承压类与机电类设备占比超过60%，人工检测模式已难以适配行业规模化、高质量发展需求。与此同时，我国磁粉检测设备行业正快速发展，市场规模持续扩容，智能化设备逐步替代传统人工检测成为行业趋势，相关数据对比如表1-1所示。

表1-1：2020-2026年我国磁粉检测行业相关数据对比

数据来源：中国无损检测学会、智研咨询《2024年中国磁粉检测设备行业白皮书》

由表1-1可知，2020-2024年间，我国磁粉检测设备市场规模从19.3亿元增长至28.6亿元，年均复合增长率达10.4%，智能化检测设备占比从12.8%提升至28.0%，而人工检测占比持续下降，大型构件检测平均周期从18.5天/台缩短至8.7天/台，智能化检测的优势日益凸显。但目前，我国自动化磁粉检测设备仍存在核心技术有待突破、曲面适配性不足、检测精度参差不齐等问题，尤其是针对大型弧形构件的爬壁式检测设备，部分高端产品仍依赖进口。

因此，研发一款适配工业复杂工况、具备高稳定性和高精度的履带式永磁吸附爬壁磁粉检测机器人，替代传统人工高空作业，不仅能够大幅降低作业安全风险、提升检测效率和精度，还能推动我国磁粉检测设备国产化、智能化升级，助力制造业高质量发展，具有重要的工程应用价值和理论研究意义。

1.2 国内外研究现状

随着工业自动化和机器人技术的快速发展，国内外学者和企业围绕磁粉检测机器人的研发开展了大量研究工作，形成了一系列技术成果，推动了检测机器人向智能化、轻量化、多功能化方向发展，具体研究案例如下：

在国外研究方面，欧美、日本等发达国家起步较早，技术较为成熟，形成了多款商业化产品。美国Magnaflux公司研发的MP-600型磁粉检测机器人，采用电磁吸附方式，配备高清视觉检测单元和AI缺陷识别算法，可实现垂直壁面的自动化检测，缺陷识别精度达0.08mm，适配多种曲率的铁磁性构件，已广泛应用于航空航天、核电等高端领域。加拿大多伦多都会大学与美国相关机构合作，研发了一款基于AI驱动的磁粉检测机器人，采用磁轮吸附结构，集成Mobilene TV 2深度学习架构，针对钢构件表面6种缺陷类型的识别精度达85%，可有效解决传统检测中漏检、误检问题。日本川崎重工研发的履带式爬壁磁粉检测机器人，采用永磁吸附与电磁吸附复合方式，行走速度可达12m/min，具备自动避障和路径规划功能，主要应用于船舶壳体和大型储罐的检测，检测效率较人工提升5倍以上。

在国内研究方面，近年来我国科研机构和企业加大研发投入，逐步缩小与国际先进水平的差距，形成了一批具有自主知识产权的技术成果。浙江省特种设备科学研究院研发的爬壁磁粉检测机器人，采用永磁吸附履带结构，与打磨机器人协同作业，在宁波镇海炼化、衢州巨化等企业的大型球罐检测中成功应用，将3000立方米球罐的检测周期从近20天压缩至5天，检验效率提升60%以上，且无需搭设脚手架，大幅降低了作业成本和安全风险。爱德森（厦门）电子有限公司研发的便携式磁粉检测机器人，采用轻量化设计，整机重量仅12kg，防护等级达IP65，适配潮湿、粉尘等工业场景，可识别最小宽度0.1mm的表面裂纹，已广泛应用于石油化工管道检测。此外，中科探海（北京）科技有限公司、上海材料研究所等单位，在磁吸附单元优化、缺陷图像识别算法等方面开展深入研究，研发的机器人在磁路设计和检测精度上取得显著突破，2023年中科探海相关产品占据国内自动化磁粉检测设备市场22.6%的份额，位居行业首位。

总体来看，国外磁粉检测机器人在智能化水平、曲面适配性和稳定性方面具有一定优势，但产品价格较高、维护成本高，难以适配我国部分中小企业的应用需求；国内产品在性价比、本地化适配性方面具有优势，且研发速度快，但在高端核心技术（如高精度缺陷识别算法、复杂曲面自适应控制）上仍与国际先进水平存在差距，亟需进一步优化设计，提升产品的综合性能。

1.3 主要研究内容与技术路线

本研究针对铁磁性构件焊缝表面缺陷检测的实际需求，结合国内外研究现状，聚焦履带式爬壁磁粉检测机器人的设计与优化，解决人工检测的痛点问题，主要研究内容如下：第一，明确机器人的设计需求和技术指标，结合行业标准和工业工况，确定机器人的总体设计方案，完成模块化划分和结构布局设计；第二，开展关键部件的结构设计与校核，重点设计行走与吸附系统、磁粉检测系统，对履带链节、驱动链轮、永磁体等核心部件进行强度和性能校核，确保结构稳定性和可靠性；第三，完成机器人的三维建模与装配设计，利用建模软件构建核心部件和整机的三维模型，进行装配干涉检查和模型优化，输出工程图纸；第四，开展设计验证工作，通过仿真分析验证机器人的吸附稳定性、行走性能和检测精度，评估其在复杂工况下的适应性；第五，总结设计成果，分析存在的不足，提出优化改进方向，为后续产品迭代和工程应用提供支撑。

本研究采用“需求分析—方案设计—部件设计—建模装配—仿真验证—总结优化”的技术路线，确保研究工作有序推进，具体技术路线如下：首先，通过调研工业现场检测需求，梳理人工检测痛点，结合行业标准，确定机器人的核心设计目标和技术指标；其次，基于模块化设计原则，制定机器人的总体结构方案，划分行走吸附、磁粉检测、控制、安全四大模块，确定各模块的功能和联动关系；再次，开展关键部件的结构设计，进行强度和性能校核，优化磁路和行走机构设计；然后，利用三维建模软件完成整机建模和装配，进行干涉检查和模型简化；接着，通过仿真分析对吸附力、行走性能、检测精度进行验证，评估设计方案的合理性；最后，总结研究成果，分析存在的不足，提出改进方向，形成完整的设计体系，技术路线清晰，可确保研究任务顺利完成。

第二章 总体方案设计

2.1 检测需求与性能指标确定

结合大型铁磁性承压设备、储罐、管道焊缝磁粉检测的现场工况，本次磁粉检测机器人需适配垂直立面、弧形外壁、倾斜壁面等复杂作业环境，解决传统人工磁粉检测高空作业风险高、检测效率低下、检测结果主观性强、恶劣工况人员无法进场等实际痛点。同时设备需满足国家《磁粉检测》GB/T 15822 相关技术规范，保障缺陷检出能力与作业安全性。

结合现场使用与图纸结构尺寸（整机总长 774.90mm、总宽 480mm、总高 445.13mm），最终确定机器人核心性能指标：一是吸附行走性能，采用永磁履带吸附结构，可在干燥、轻微潮湿的碳钢铁磁性壁面稳定停留与移动，行走速度 0~8m/min 连续可调，具备原地差速转向能力，可适配曲率半径≥500mm 弧形外壁；二是检测性能，可识别表面宽度≥0.1mm、长度≥1mm 的裂纹、气孔、未焊透等典型焊缝缺陷，磁痕成像清晰稳定；三是整机基础参数，整机重量控制在 15kg 以内，额定直流工作电压 24V，单次满电续航不低于 4h，整机防护等级 IP65，可防尘、防磁悬液喷淋腐蚀；四是安全与操控指标，具备断电防坠落、急停制动、吸附状态实时监测功能，支持无线远程操控，单人即可完成设备架设与检测作业。

2.2 总体结构方案设计

基于轻量化、高稳定性、集成化的设计原则，本磁粉检测爬壁机器人采用双永磁履带行走 + 中部承载舱体 + 顶部检测执行模组的一体化总体结构，整体结构布局如工程图纸所示。

整机结构分为底部行走支撑层、中部控制承载层、顶部检测作业层三部分。底部为对称布置的永磁履带行走机构，作为整机吸附与动力输出核心，依靠履带内嵌高性能钕铁硼永磁体提供持续吸附力，搭配双侧直流减速电机实现差速直行、转向与启停动作，保证机器人贴壁行驶时的摩擦力与防侧滑能力；中部为主承载舱体，内置主控单元、供电电池、磁悬液储箱与管路结构，为整机提供结构支撑与功能集成，外形紧凑规整，降低整机重心，提升运动稳定性；前端搭载横向伸缩调节机构与安装基座，后端预留拓展安装空间；顶部集成整套磁粉检测执行机构，包含电磁磁化轭装置、自动喷淋组件、高清图像采集模块与照明辅助模块，可随机器人行进同步完成焊缝磁化、磁悬液喷洒、磁痕图像采集全套检测动作，各部件布局紧凑合理，兼顾结构强度与检修拆装便利性。

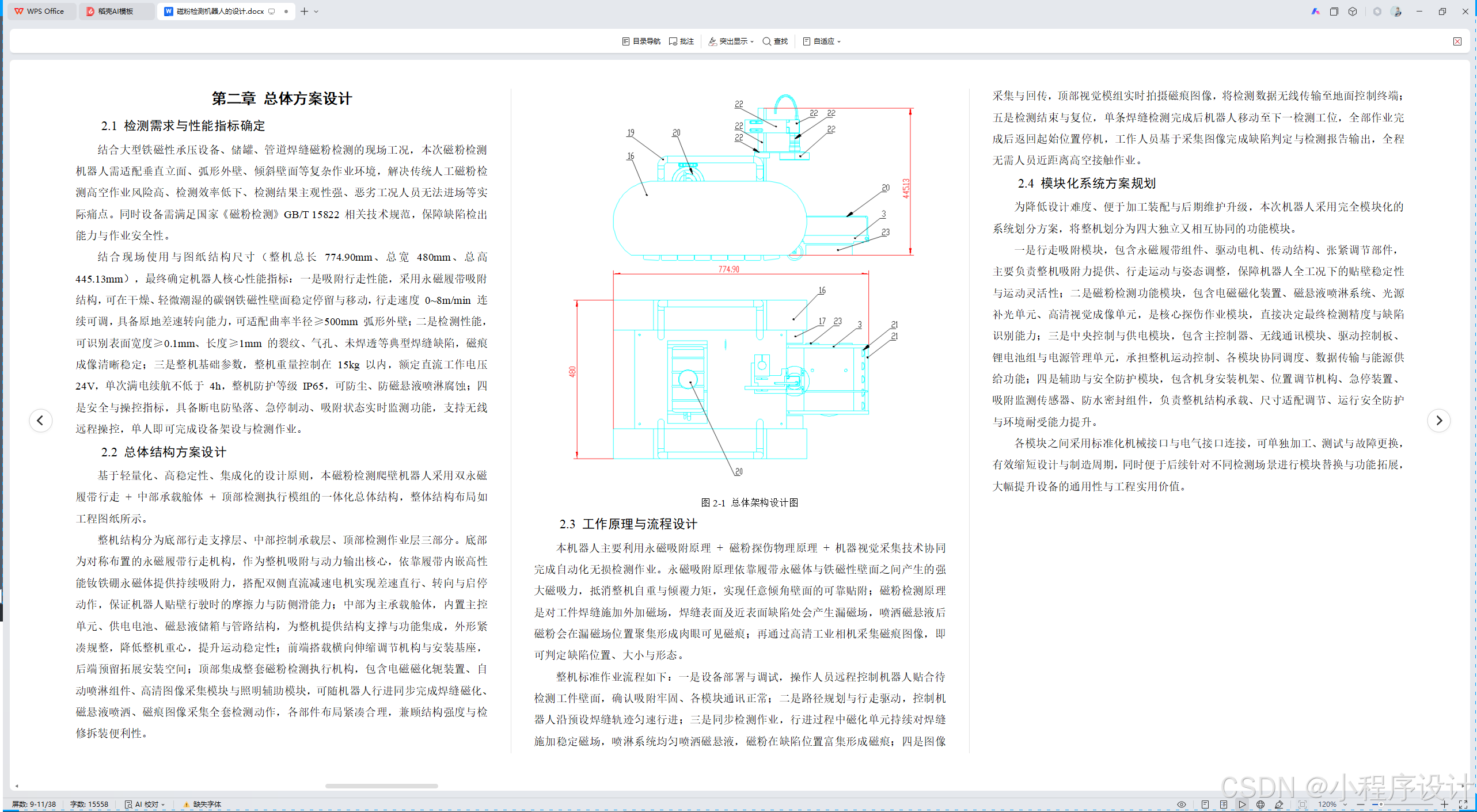

图2-1 总体架构设计图

2.3 工作原理与流程设计

本机器人主要利用永磁吸附原理 + 磁粉探伤物理原理 + 机器视觉采集技术协同完成自动化无损检测作业。永磁吸附原理依靠履带永磁体与铁磁性壁面之间产生的强大磁吸力，抵消整机自重与倾覆力矩，实现任意倾角壁面的可靠贴附；磁粉检测原理是对工件焊缝施加外加磁场，焊缝表面及近表面缺陷处会产生漏磁场，喷洒磁悬液后磁粉会在漏磁场位置聚集形成肉眼可见磁痕；再通过高清工业相机采集磁痕图像，即可判定缺陷位置、大小与形态。

整机标准作业流程如下：一是设备部署与调试，操作人员远程控制机器人贴合待检测工件壁面，确认吸附牢固、各模块通讯正常；二是路径规划与行走驱动，控制机器人沿预设焊缝轨迹匀速行进；三是同步检测作业，行进过程中磁化单元持续对焊缝施加稳定磁场，喷淋系统均匀喷洒磁悬液，磁粉在缺陷位置富集形成磁痕；四是图像采集与回传，顶部视觉模组实时拍摄磁痕图像，将检测数据无线传输至地面控制终端；五是检测结束与复位，单条焊缝检测完成后机器人移动至下一检测工位，全部作业完成后返回起始位置停机，工作人员基于采集图像完成缺陷判定与检测报告输出，全程无需人员近距离高空接触作业。

2.4 模块化系统方案规划

为降低设计难度、便于加工装配与后期维护升级，本次机器人采用完全模块化的系统划分方案，将整机划分为四大独立又相互协同的功能模块。

一是行走吸附模块，包含永磁履带组件、驱动电机、传动结构、张紧调节部件，主要负责整机吸附力提供、行走运动与姿态调整，保障机器人全工况下的贴壁稳定性与运动灵活性；二是磁粉检测功能模块，包含电磁磁化装置、磁悬液喷淋系统、光源补光单元、高清视觉成像单元，是核心探伤作业模块，直接决定最终检测精度与缺陷识别能力；三是中央控制与供电模块，包含主控制器、无线通讯模块、驱动控制板、锂电池组与电源管理单元，承担整机运动控制、各模块协同调度、数据传输与能源供给功能；四是辅助与安全防护模块，包含机身安装机架、位置调节机构、急停装置、吸附监测传感器、防水密封组件，负责整机结构承载、尺寸适配调节、运行安全防护与环境耐受能力提升。

各模块之间采用标准化机械接口与电气接口连接，可单独加工、测试与故障更换，有效缩短设计与制造周期，同时便于后续针对不同检测场景进行模块替换与功能拓展，大幅提升设备的通用性与工程实用价值。

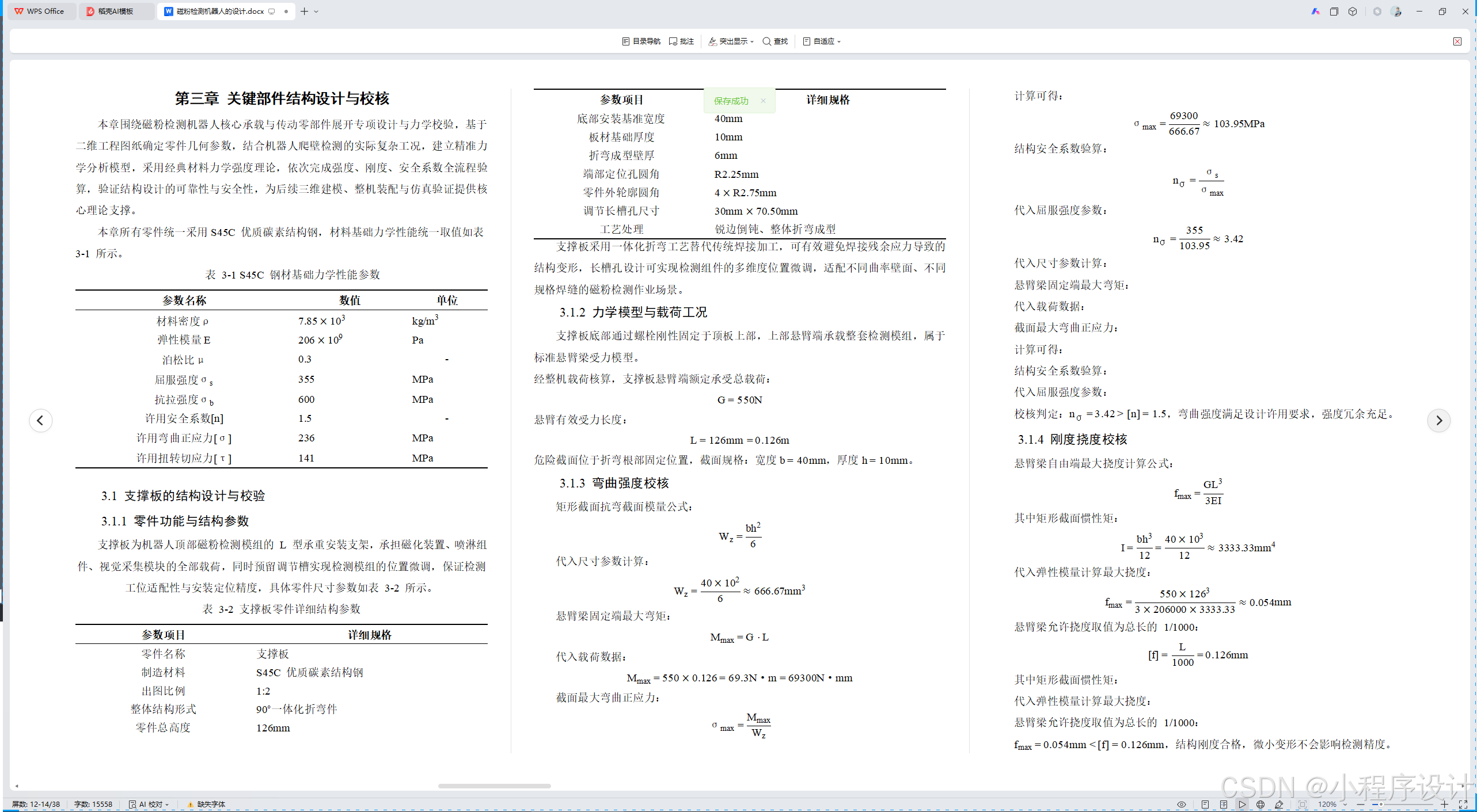

第三章 关键部件结构设计与校核

本章围绕磁粉检测机器人核心承载与传动零部件展开专项设计与力学校验，基于二维工程图纸确定零件几何参数，结合机器人爬壁检测的实际复杂工况，建立精准力学分析模型，采用经典材料力学强度理论，依次完成强度、刚度、安全系数全流程验算，验证结构设计的可靠性与安全性，为后续三维建模、整机装配与仿真验证提供核心理论支撑。

本章所有零件统一采用S45C 优质碳素结构钢，材料基础力学性能统一取值如表 3-1 所示。

表 3-1 S45C 钢材基础力学性能参数

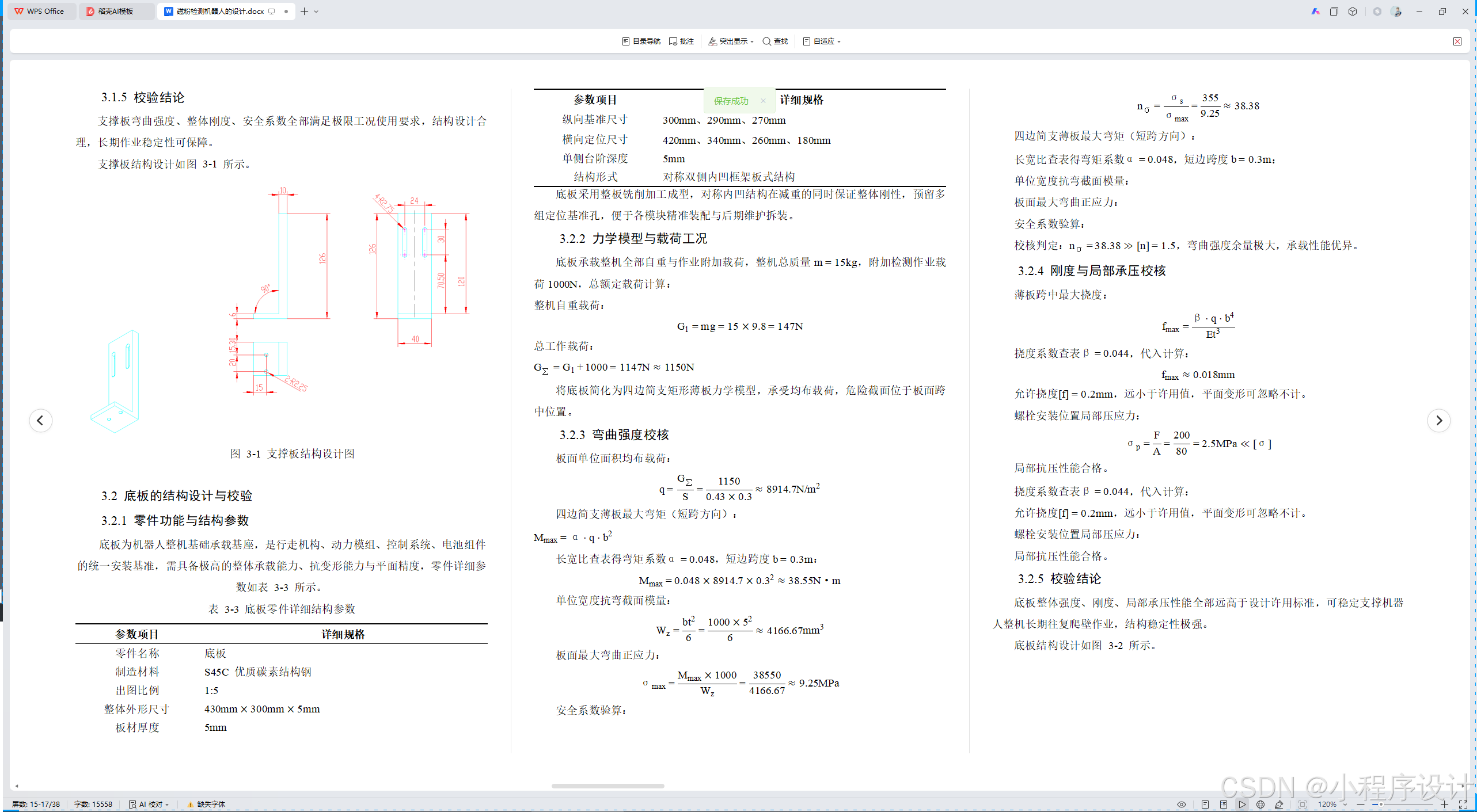

3.1 支撑板的结构设计与校验

3.1.1 零件功能与结构参数

支撑板为机器人顶部磁粉检测模组的 L 型承重安装支架，承担磁化装置、喷淋组件、视觉采集模块的全部载荷，同时预留调节槽实现检测模组的位置微调，保证检测工位适配性与安装定位精度，具体零件尺寸参数如表 3-2 所示。
表 3-2 支撑板零件详细结构参数

支撑板采用一体化折弯工艺替代传统焊接加工，可有效避免焊接残余应力导致的结构变形，长槽孔设计可实现检测组件的多维度位置微调，适配不同曲率壁面、不同规格焊缝的磁粉检测作业场景。
