手搓 60V/20A、1200W 以内直流有刷电机七单元组合测试平台

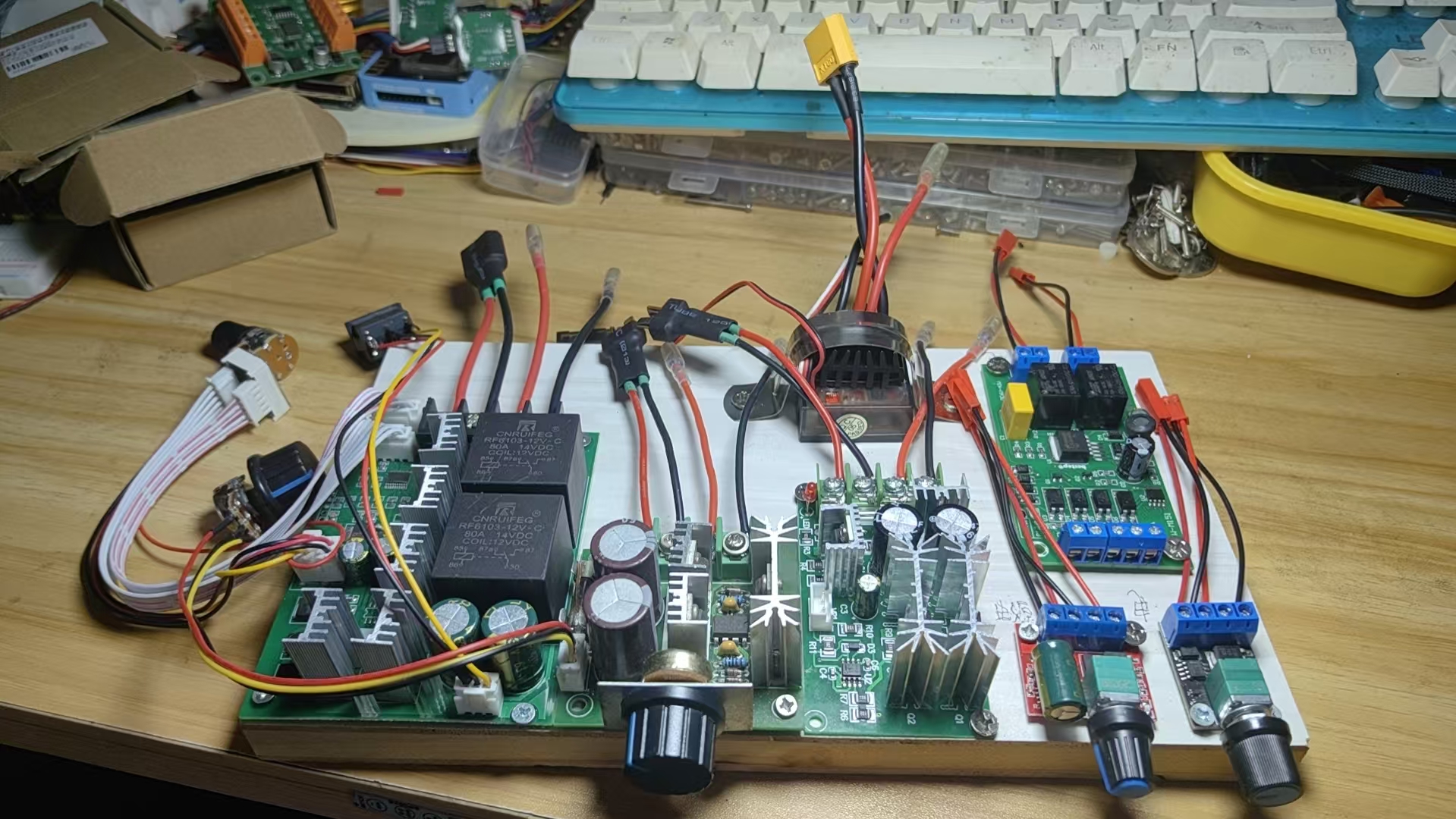

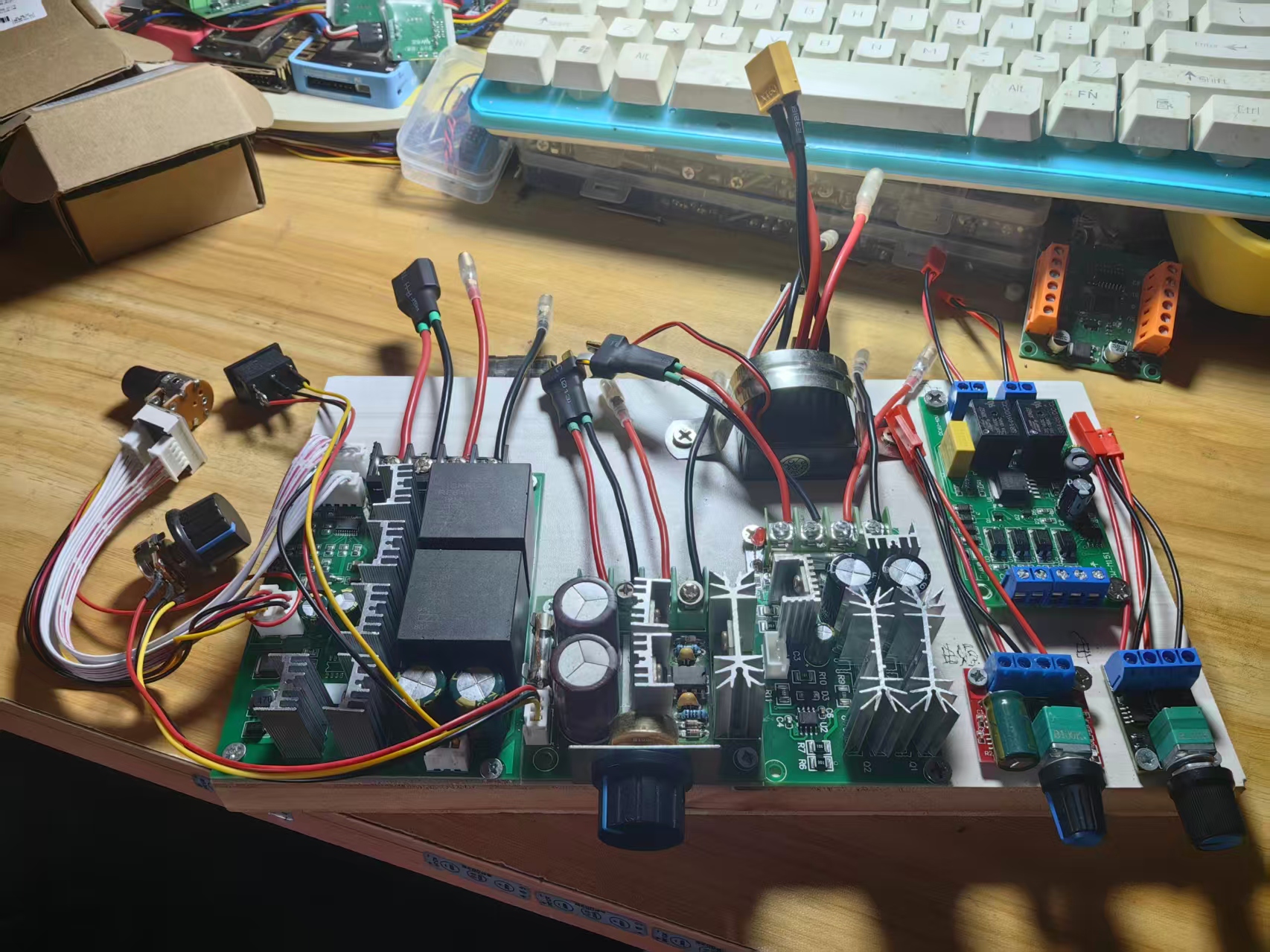

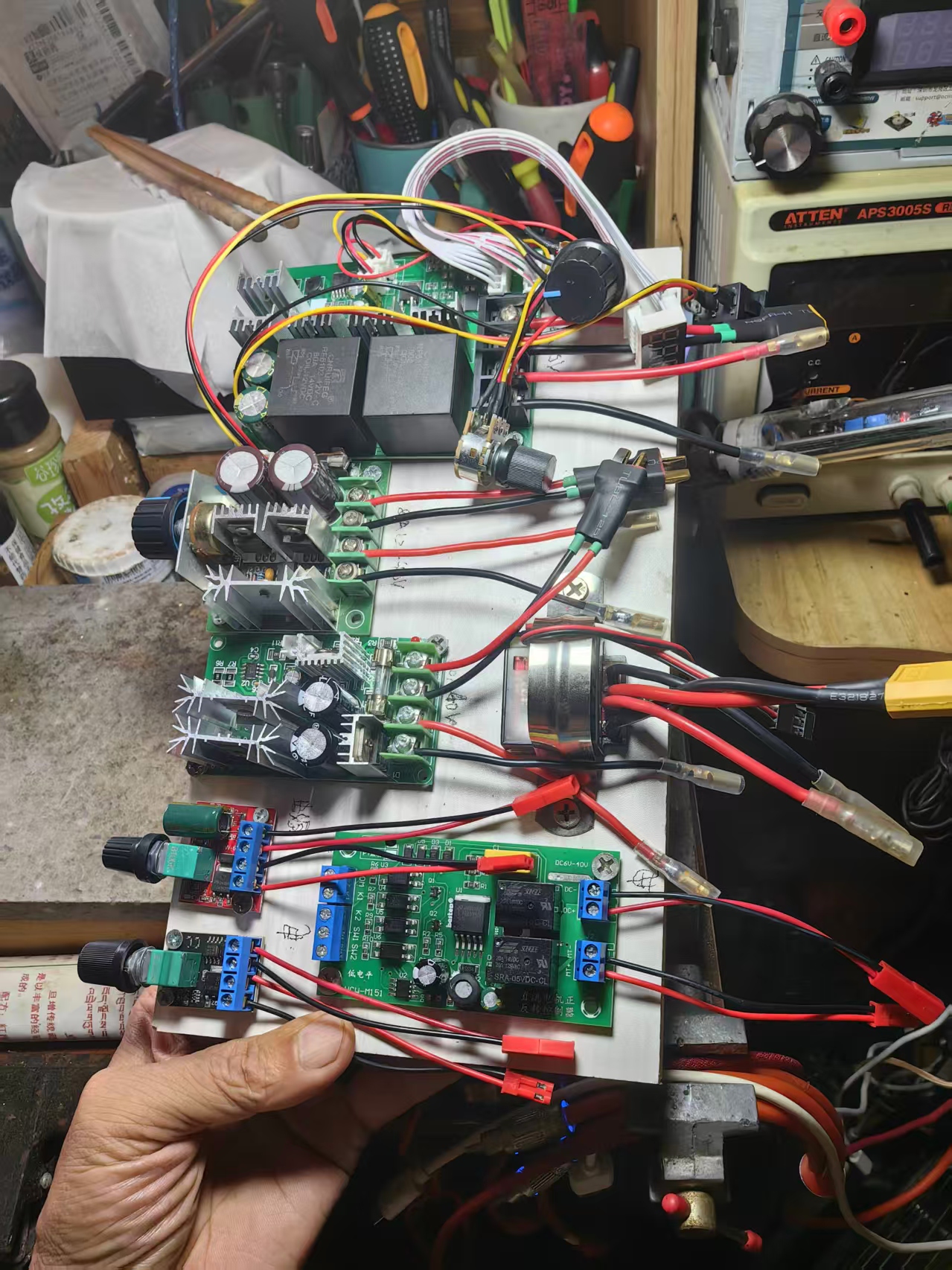

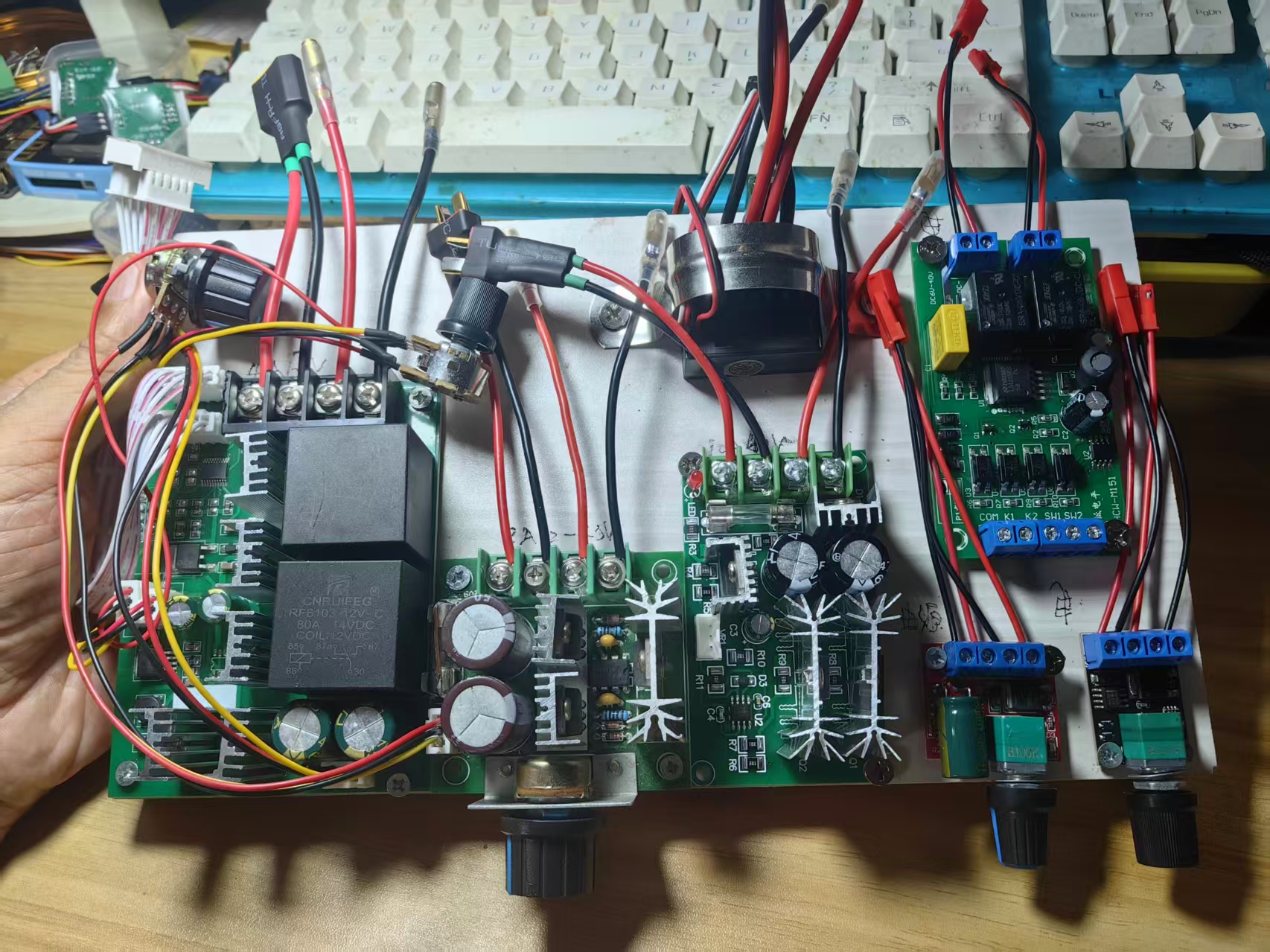

这是一套手工搭建的模块化直流有刷电机综合测试工装，整体由7 个独立功能单元拼装在绝缘底板上，面向≤60V、≤20A、最大功率 1200W 以内有刷直流电机，支持多类调速、换向、信号转换、继电器切换、保护测试，用于 DIY 电机、减速电机、履带行走电机的性能验证、老化测试、驱动方案对比，适合机器人动力单元前期摸底调试。整套平台全部采用成品驱动模块 + 接插件手焊组装，无需自己画 PCB，各单元可以独立工作，也可以互相级联组合，既可以电位器本地手动控制，也可以接入外部 PWM / 航模接收机信号做遥控测试。

【【花雕动手做】手搓额定60V20A功率1200W以下各种直流有刷电机七个单元模块组合测试平台 #diy电子爱好者 #电子爱好者技术分享 #直流电机组合测试平台】

https://www.bilibili.com/video/BV1eYh36MEbp/?share_source=copy_web&vd_source=371a292a55e5ca9be994cbb4a86cc987

七大功能单元拆解

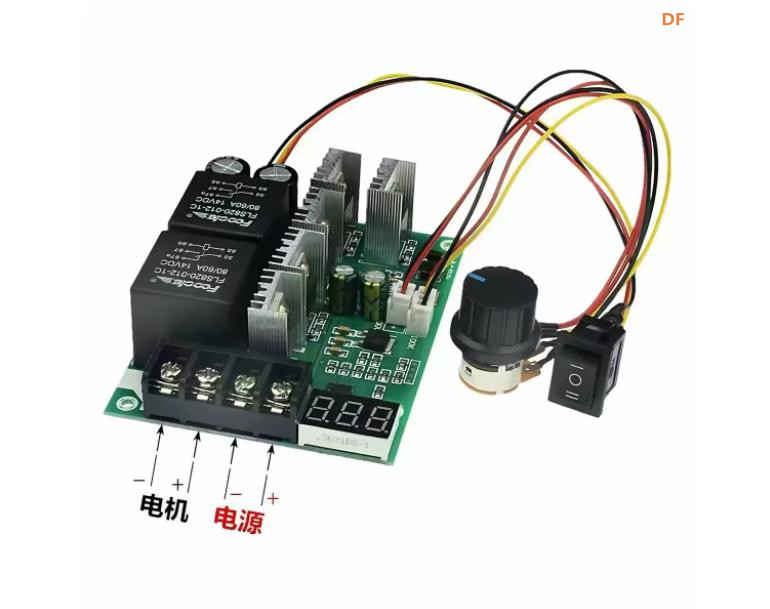

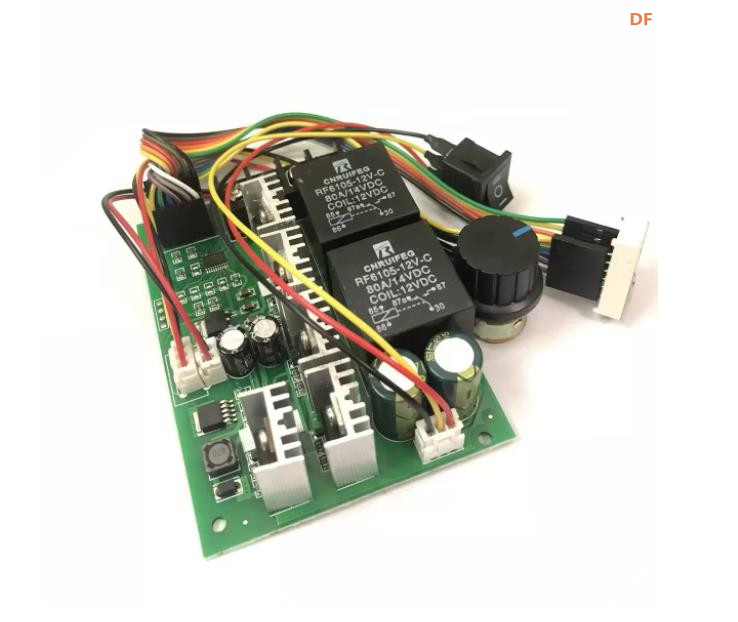

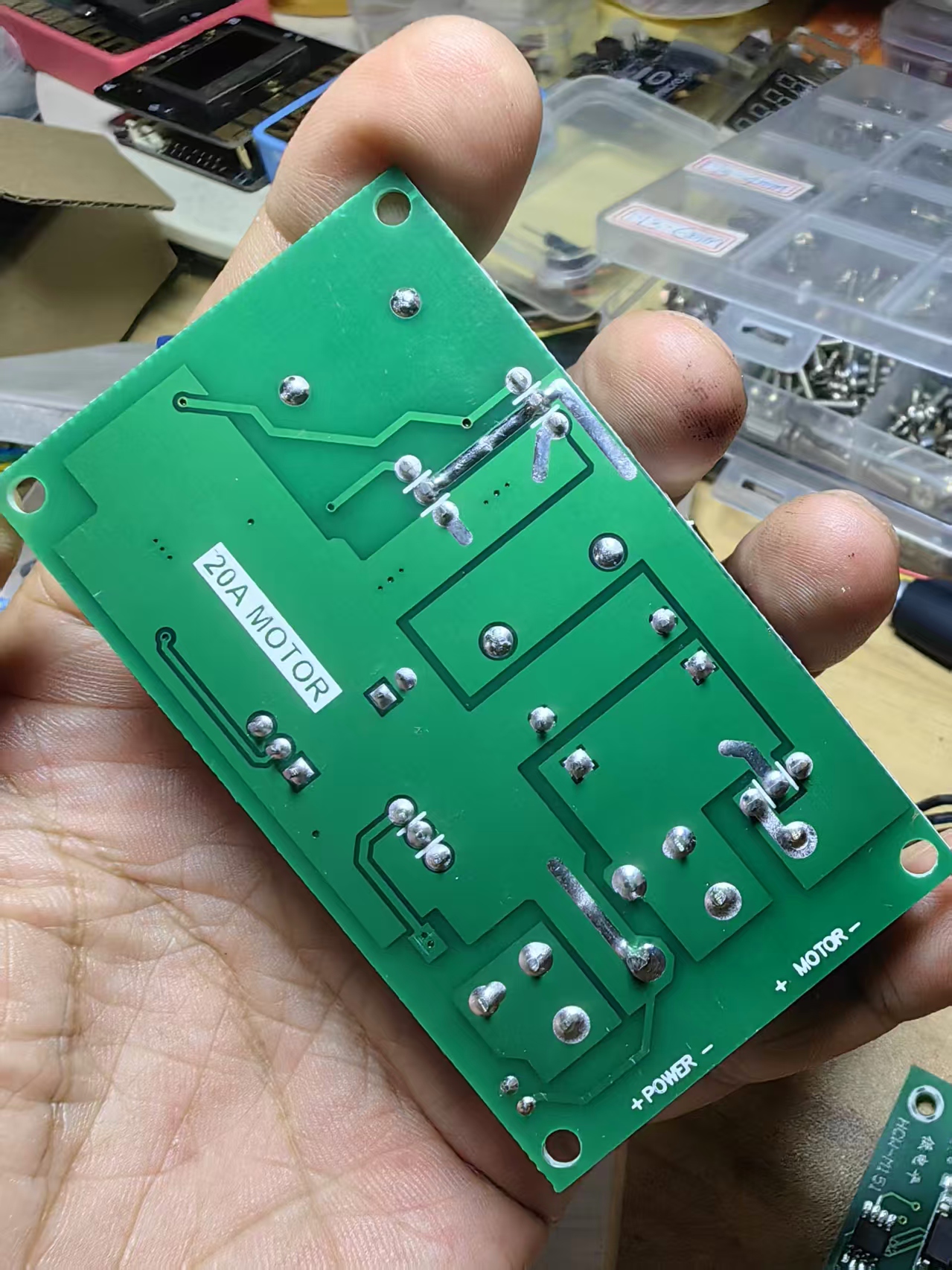

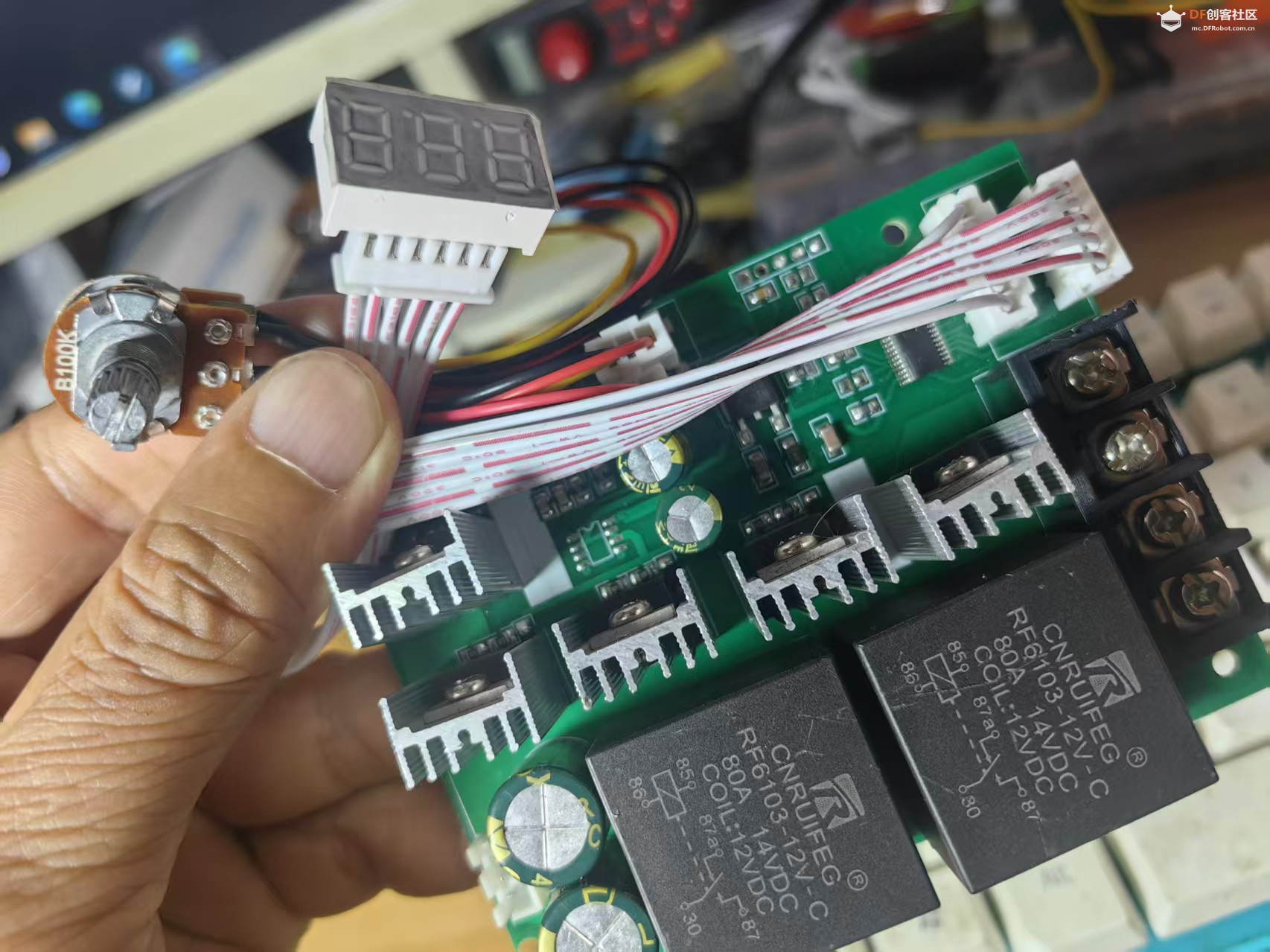

1. 单元①：大功率 H 桥正反转驱动单元（额定20A 10-55V）
   核心为大电流功率继电器 + 功率 MOS 管，支持高压直流，额定电流20A，负责电机正 / 反转切换，承受主回路大电流。外接多圈电位器，可手动方向切换。端子采用大电流螺栓接线柱，适配粗功率线缆，最大可承载 60A 55V2000W峰值，具备大电感电机的续流回路，适合大扭矩有刷减速电机、履带底盘电机。

本设备为PWM直流电机调速器（60A大功率马达驱动器），专为直流有刷电机设计，支持12V、24V、36V、48V常用直流电压适配，可以三挡正转、停止与反转，采用调流型线性调速方案，结合PWM脉冲宽度调制技术，支持宽电压输入、大电流大功率输出，通过外置电位器实现0‑满速连续调节，接线简单、使用直观，适配各类大功率有刷电机调速驱动场景，实用性强。​

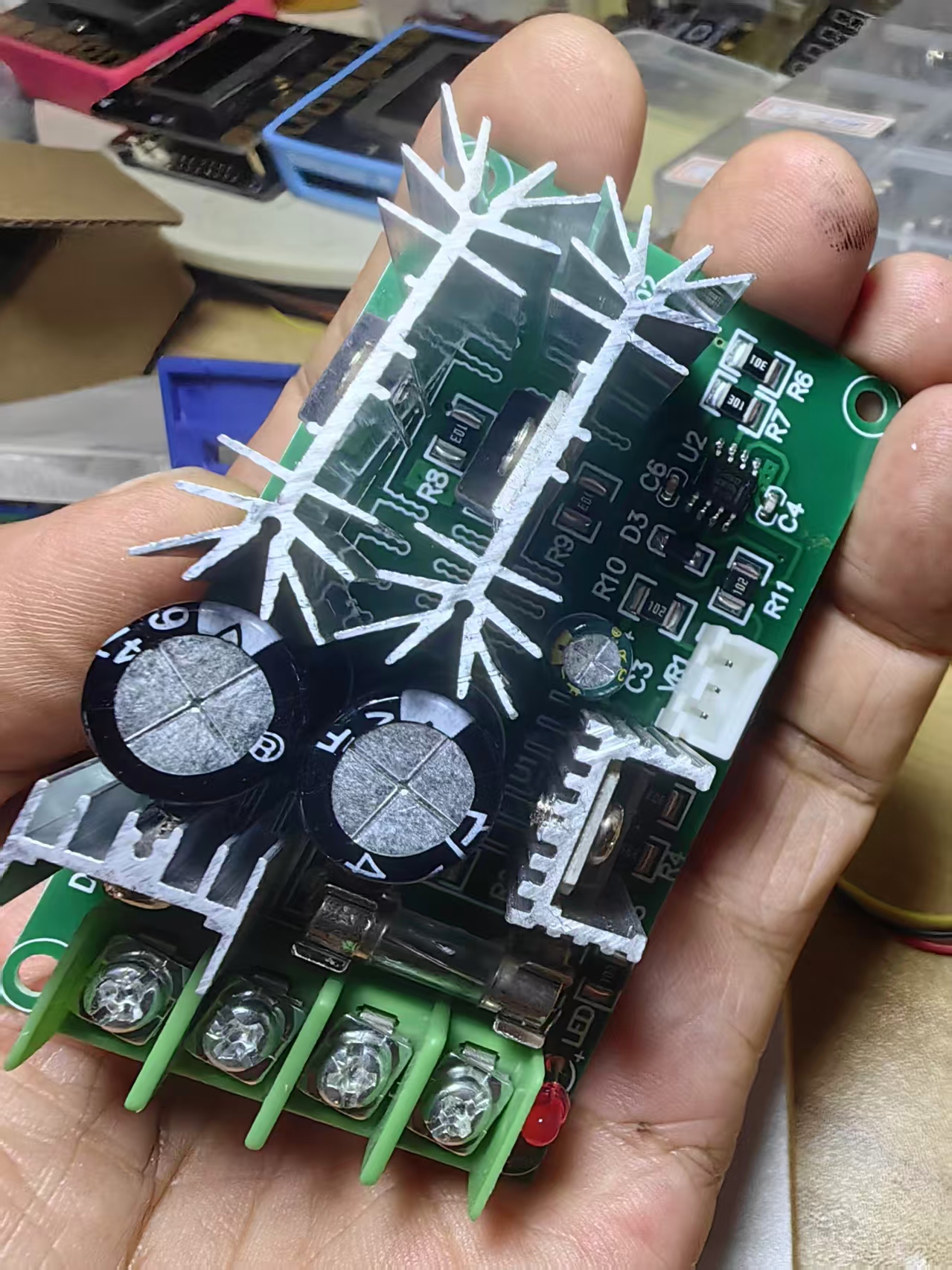

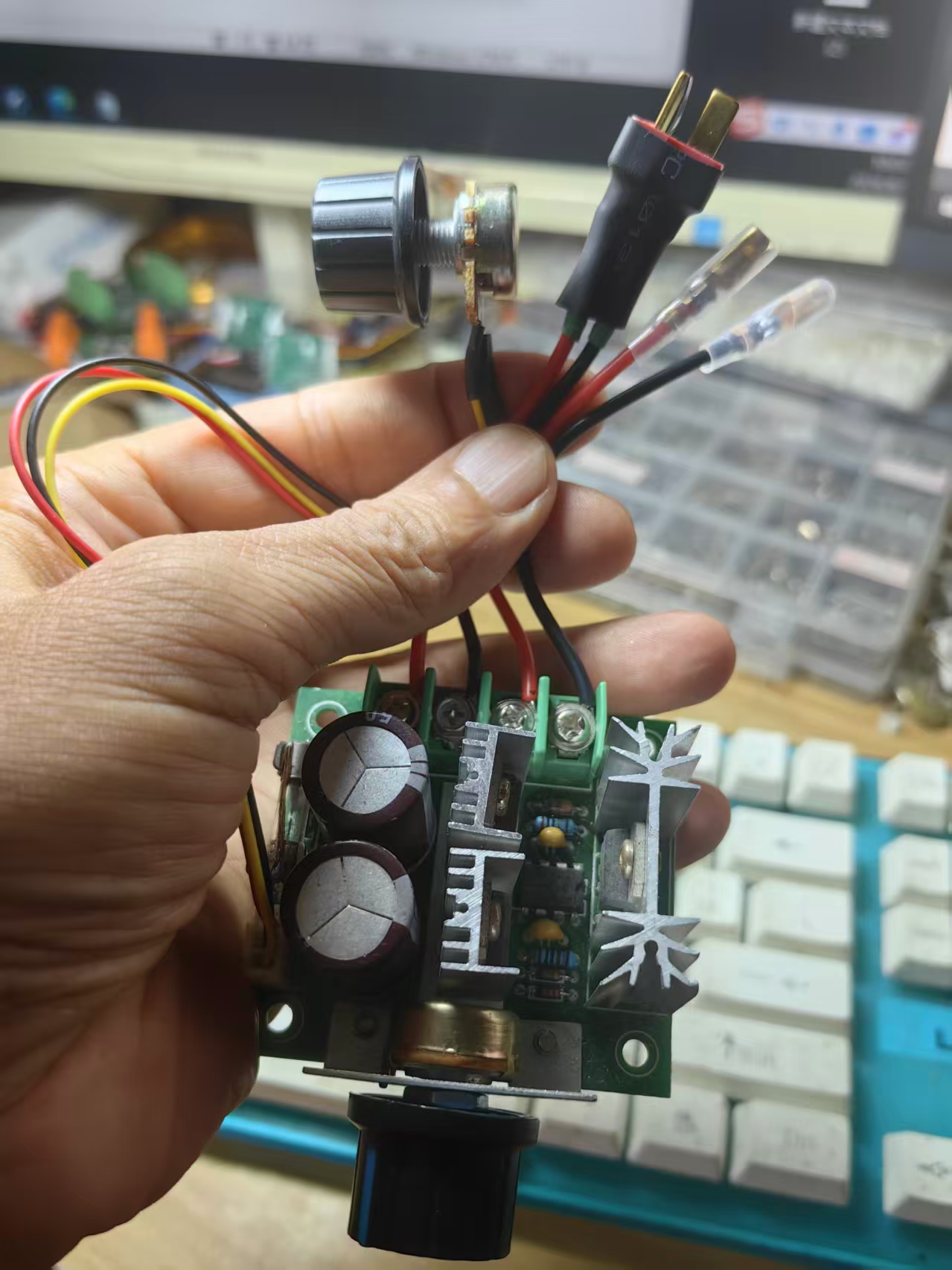

2 单元②：主功率 PWM 大功率调速单元（额定20A 9-60V）
高压功率 PWM 调速板，带铝制散热片、输入滤波电解电容，60V 耐压等级，最大电流30A，额定20A，承担主功率调速。自带本地电位器调速，可直接驱动大功率有刷电机；也可以接收外部 0‑5V/PWM 控制信号，把本单元作为功率执行器，给单片机 / 信号板做后端功率放大。

这是一款高压宽压 PWM 有刷直流电机调速板，外置分离电位器旋钮，采用大功率 MOS 管，支持 9‑60V 宽直流电压输入，依靠 PWM 脉冲调占空比实现电机无级调速；只做速度调节，不具备正反转功能。自带外接电位器接口，既可以面板旋钮本地手动调速，也可以外接 0‑5V 模拟电压实现外部信号调速，适配大功率直流有刷电机、水泵、风扇，在 DIY 机器人、履带底盘、工业设备改造中使用广泛。

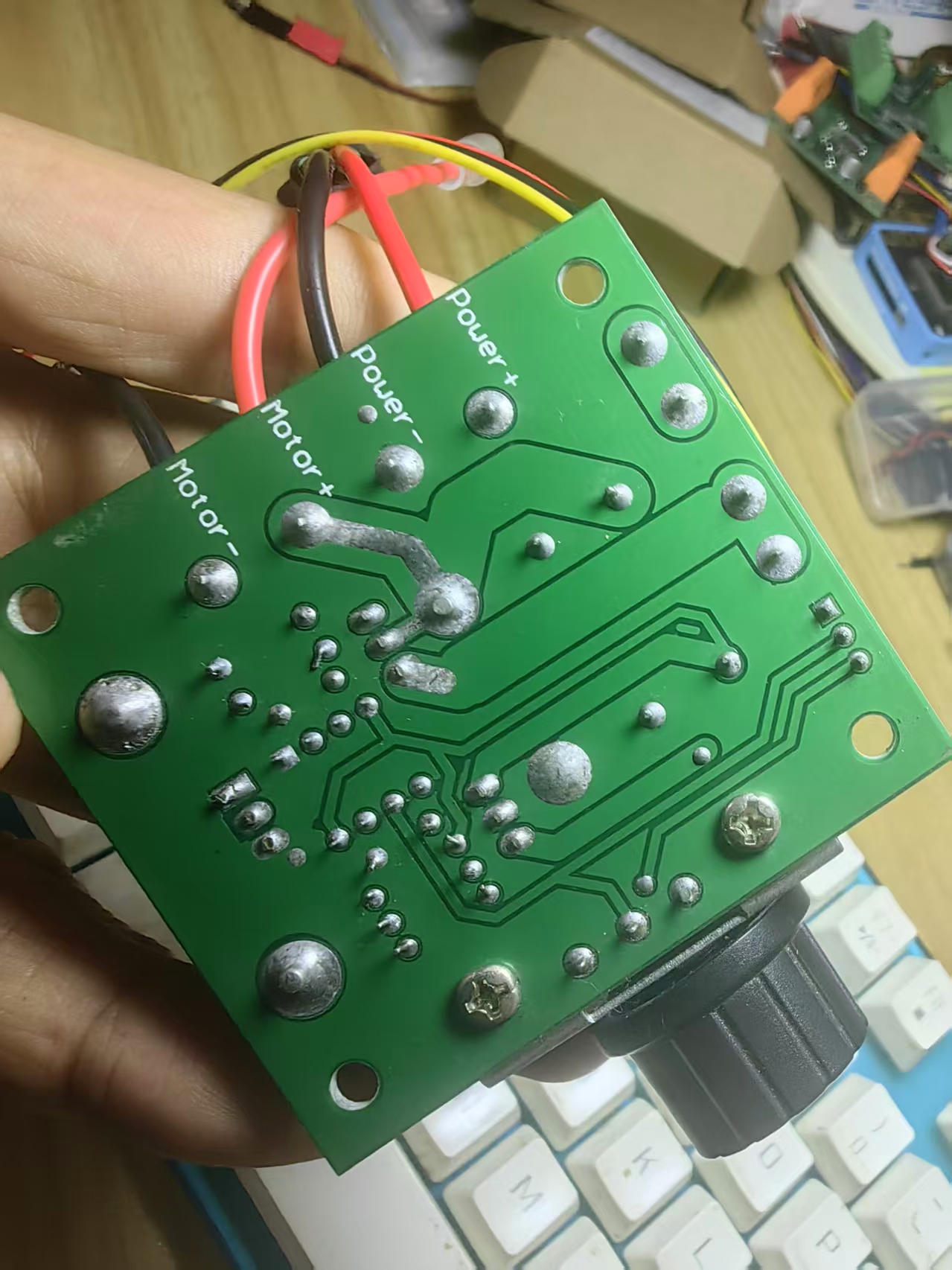

3. 单元③：电位器 PWM 调速单元 （额定8A 12-40V）
这是一款旋钮式有刷直流电机 PWM 调速模块，依靠电位器手动调节占空比实现电机无级调速，只支持调速，不具备正反转功能，板载IPF3205大功率 MOS 管、50v1000uF大容量输入滤波电容与多组散热片，适合 DIY 小车、模型、工业小型直流设备的转速控制，接线简单，即接即用，无需单片机即可工作。输入电压DC12-40V，峰值10A，额定8A，模块功率400W。

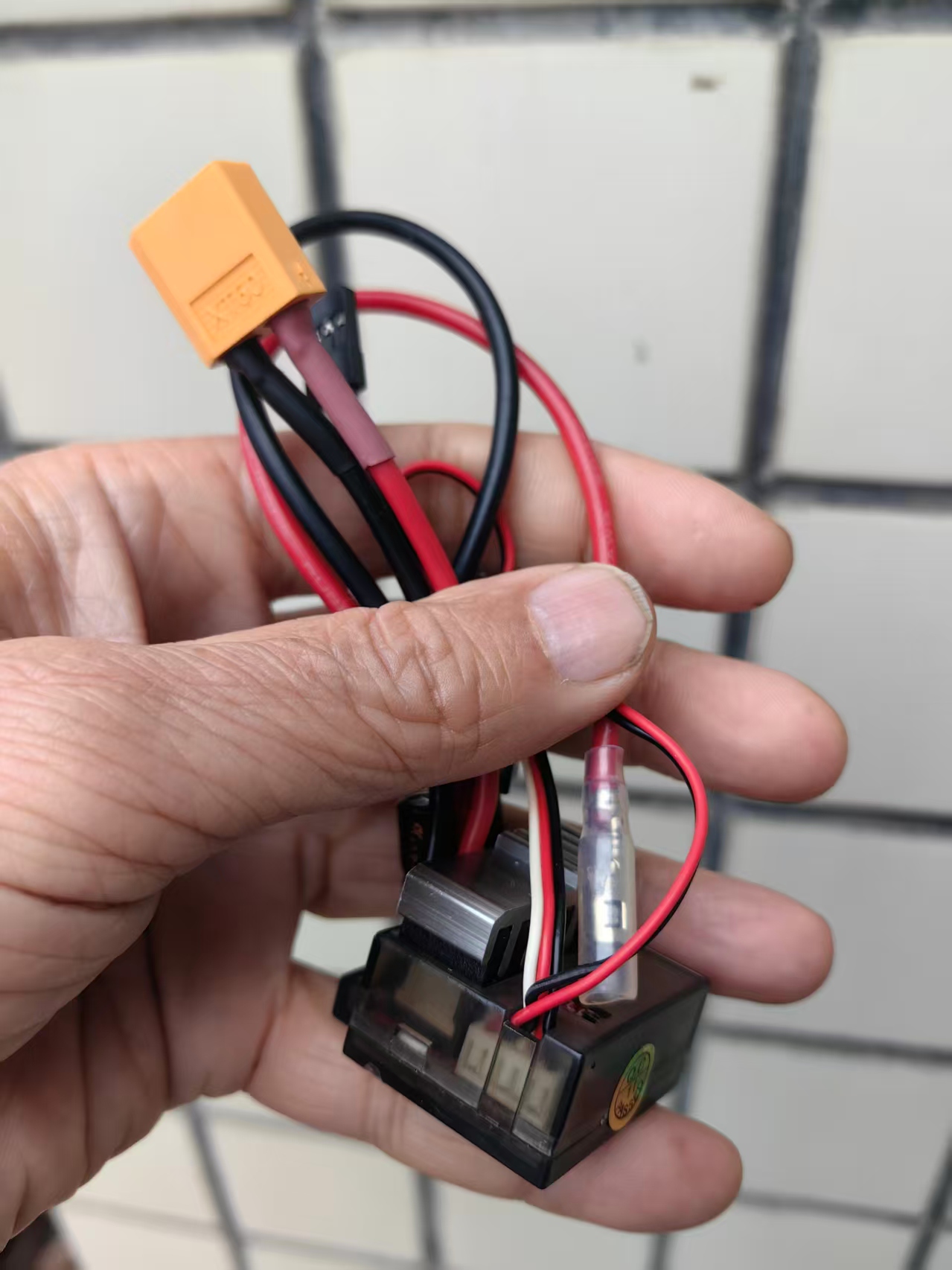

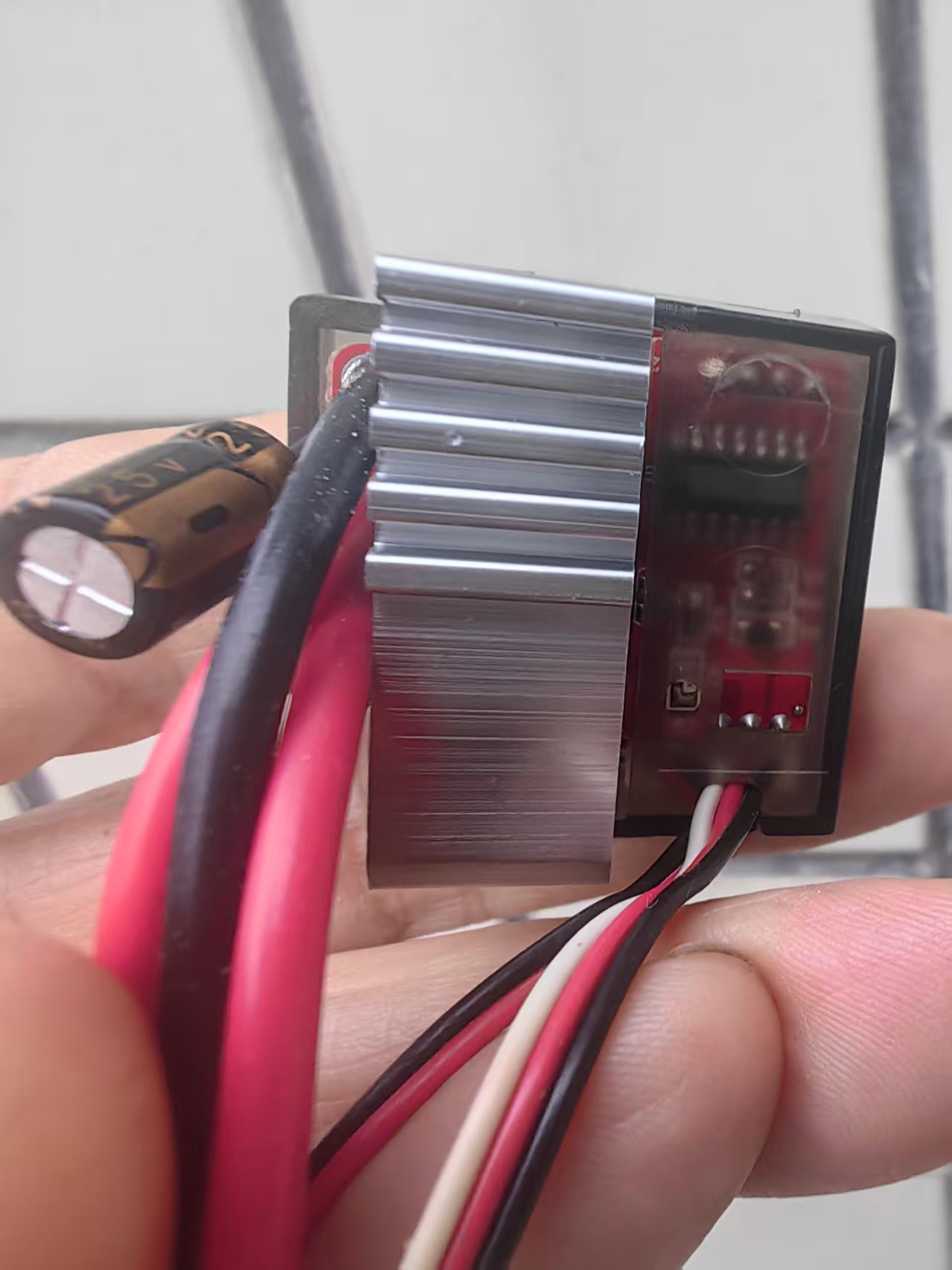

4. 单元④：航模接收机信号转换子模块（独立可拆卸模组） （额定8A 12-40V）
带 XT60 供电插头，自带散热片。把航模接收机 PPM/PWM 舵机信号转换成 0‑5V 模拟电压，输出给到各个调速板的控制引脚。实现航模遥控器遥控整套测试平台，模拟机器人无线操控工况；该模块可以整体拔下，脱离底板单独拿到别的设备使用。

电气参数
适用电压：DC 7.4V–11.1V（2S–3S）
实测耐压：最高可加到 DC 14.4V 仍能正常工作（电压限制不严格）
电流：极限约 30A–40A，额定16A

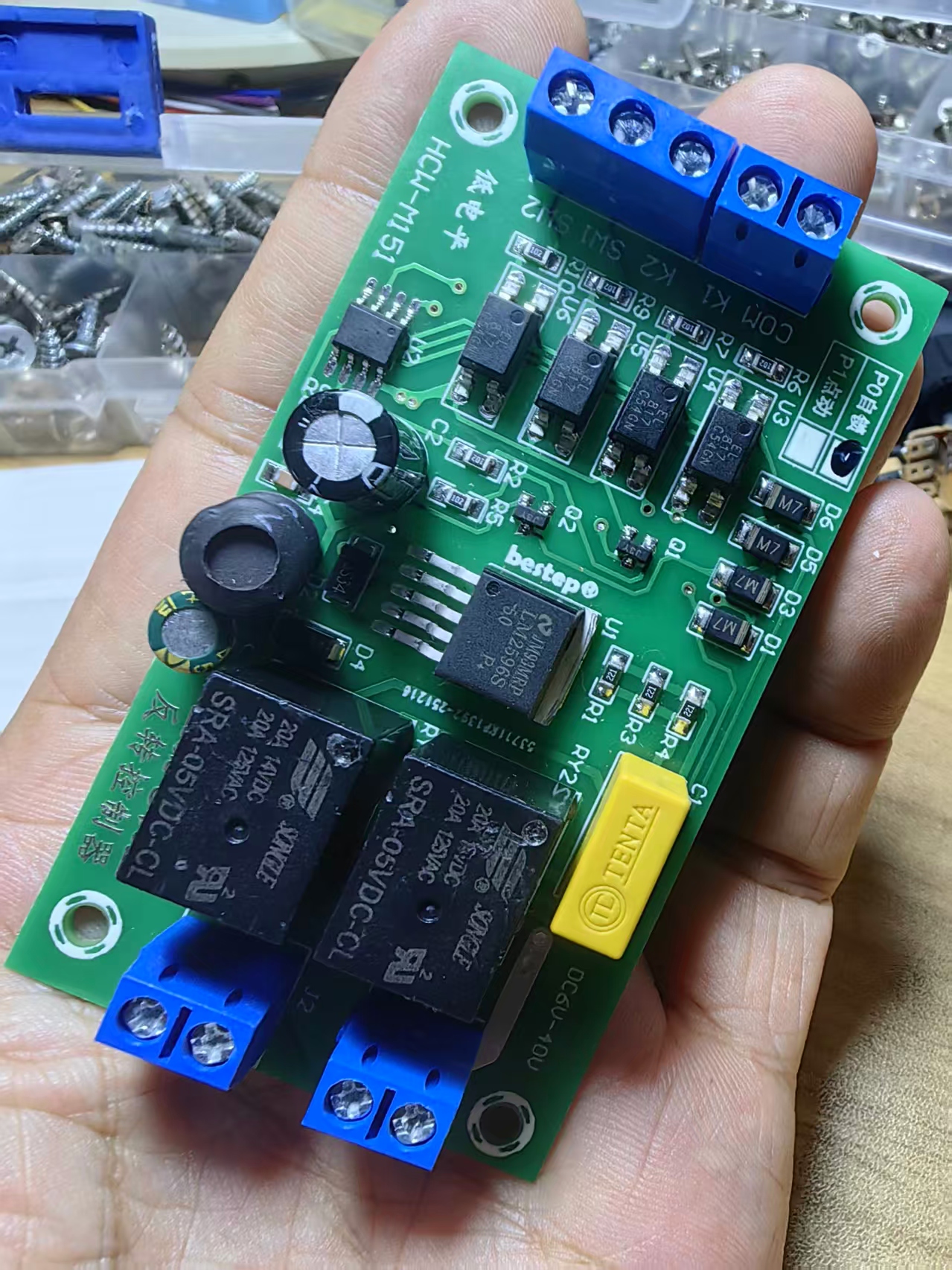

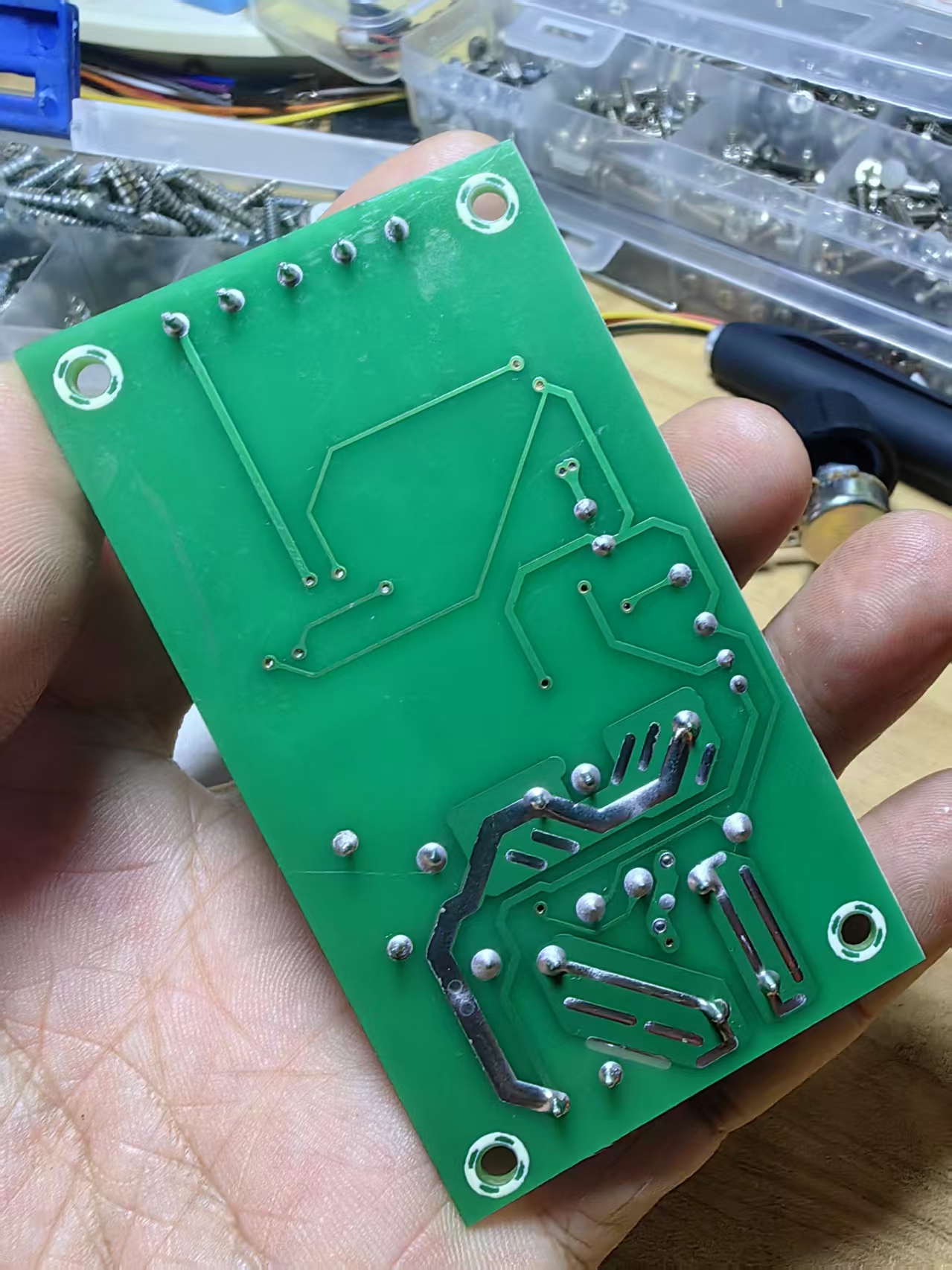

5. 单元⑤：继电器信号切换控制板 （额定10A 6-40V）
双路继电器模块，带光耦隔离。功能：模式切换、限位触发、启停自锁、换向辅助。可以接收外部逻辑电平，完成电机启停、换向的逻辑控制；也可外接限位开关，实现到位停机、反转回弹，用于测试电机限位工况。

TKS‑M8 是一款继电器式行程限位型直流有刷电机正反转控制板，采用继电器硬件逻辑实现电机正转、反转运行，自带正 / 反转限位停机功能，无需编写程序，外接开关信号即可完成控制，非常适合 DIY 机构、往复运动装置、小车执行机构、升降模组等场景，也可搭配 Arduino、ESP32 IO 口做自动化控制。

注意：该板为继电器开关输出，不支持调速，只控制电机启停与转向。

技术参数
工作电压：6V-40V
最大功率：100W
最大输出电流：20A
额定电流：10A

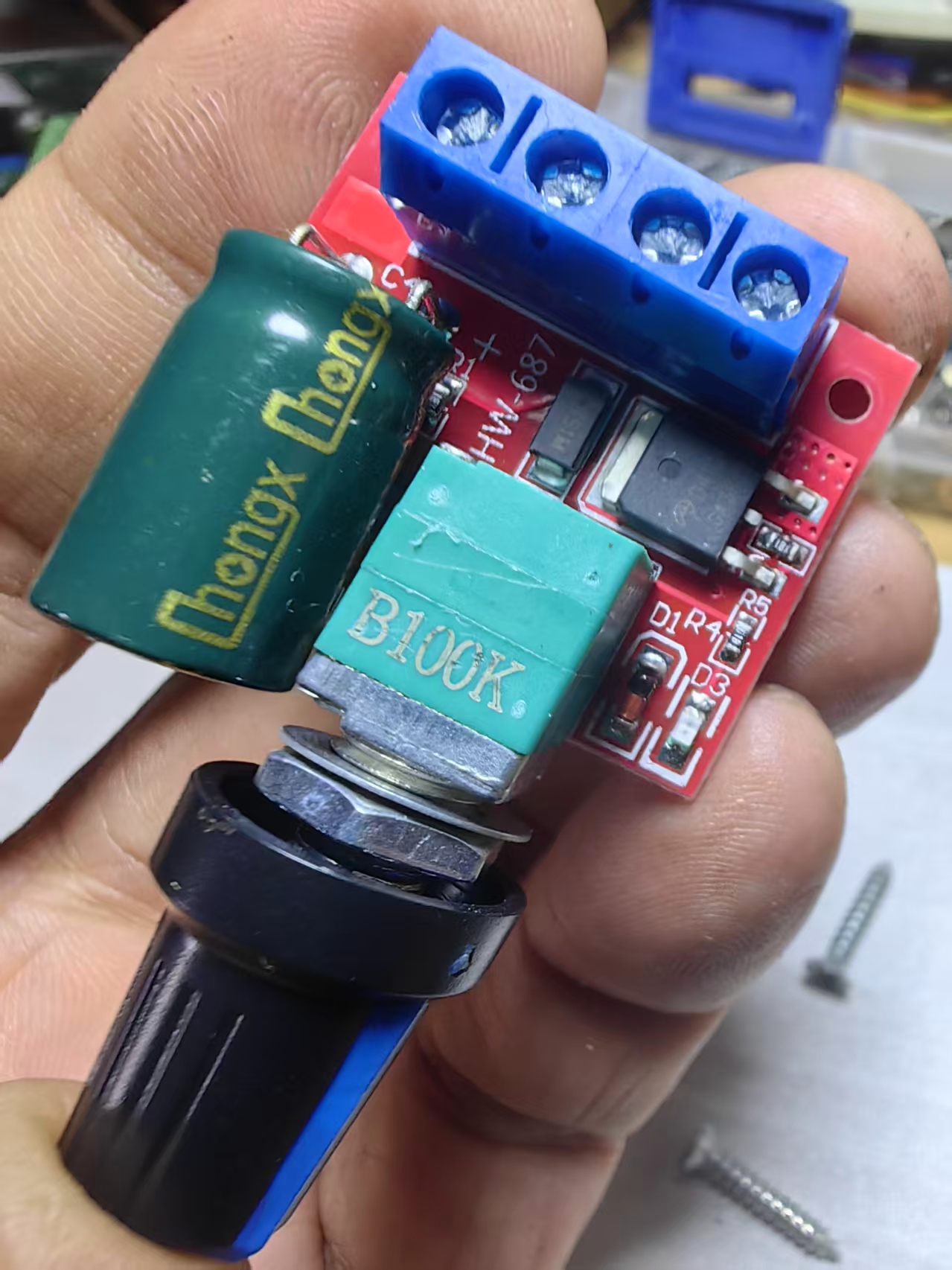

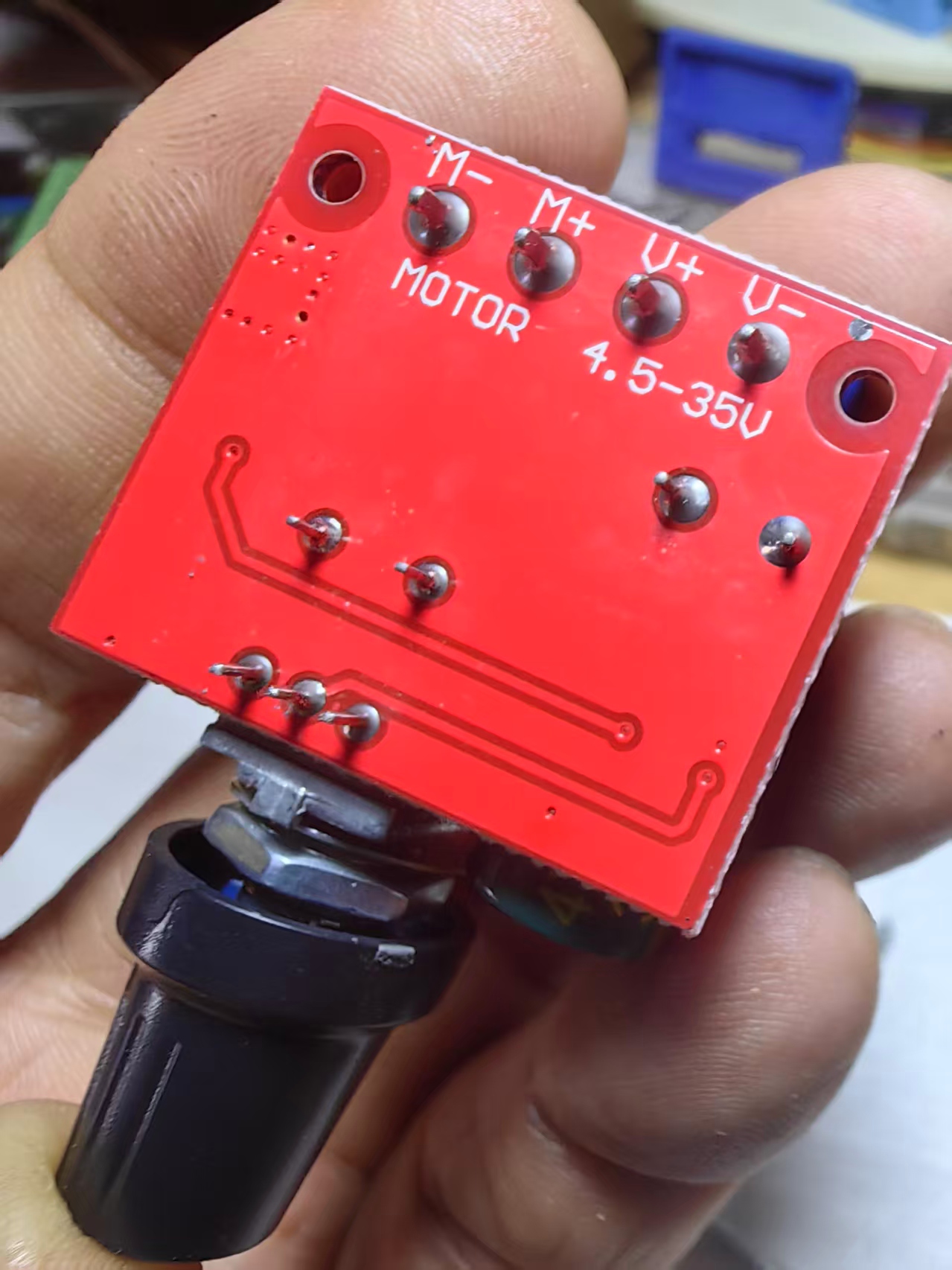

6. 单元⑥：微型 PWM 调速模块 A （额定2A 4.5-35V）
一款小型 PWM 直流有刷电机调速模块，依靠电位器旋钮手动调节占空比实现转速控制，集成电源开关功能，体积小巧，除驱动直流电机外，也可用于 LED 灯光调光，广泛用于 DIY 小车、模型动力、风扇调速、小型设备转速调节等创客项目。最大90W，额定60W功率，

主要特点
7. 宽电压适配，覆盖 4.5‑35V 主流直流供电，12V、24V 电机都可以使用。
8. 20kHz 高频 PWM，电机运转噪音小，不会产生低频啸叫。
9. 超低待机电流，断电待机几乎不耗电，自带开关，不用额外加装电源开关。
10. 自带自恢复保险，短路、过载保护，提升 DIY 项目安全性。
11. 一机多用：支持有刷直流电机调速，也支持 LED 灯珠调光。
12. 体积紧凑，便于嵌入小车、模型、设备狭小空间内部。

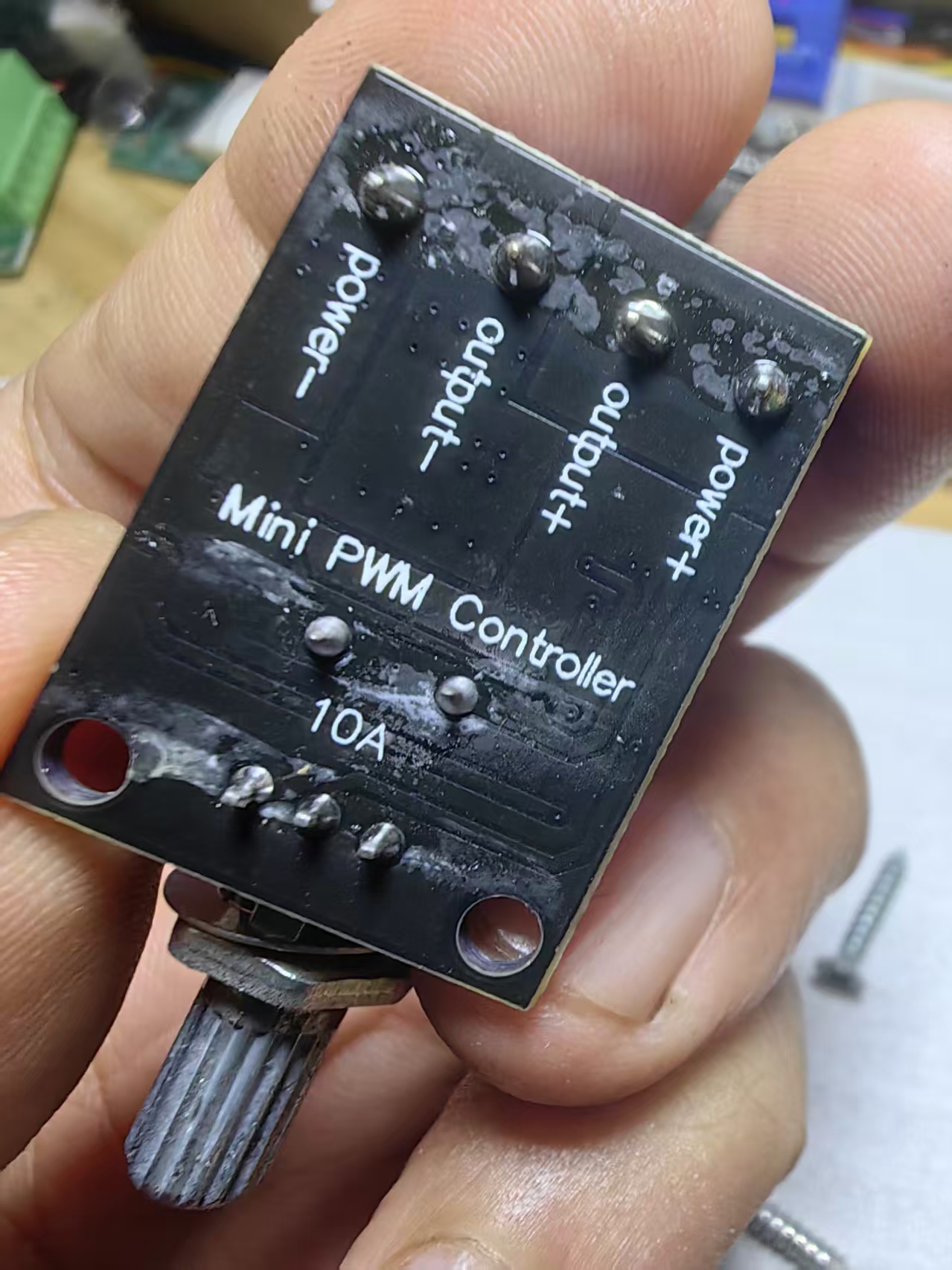

7. 单元⑦：微型 PWM 调速模块 B （额定10A 5-16V）

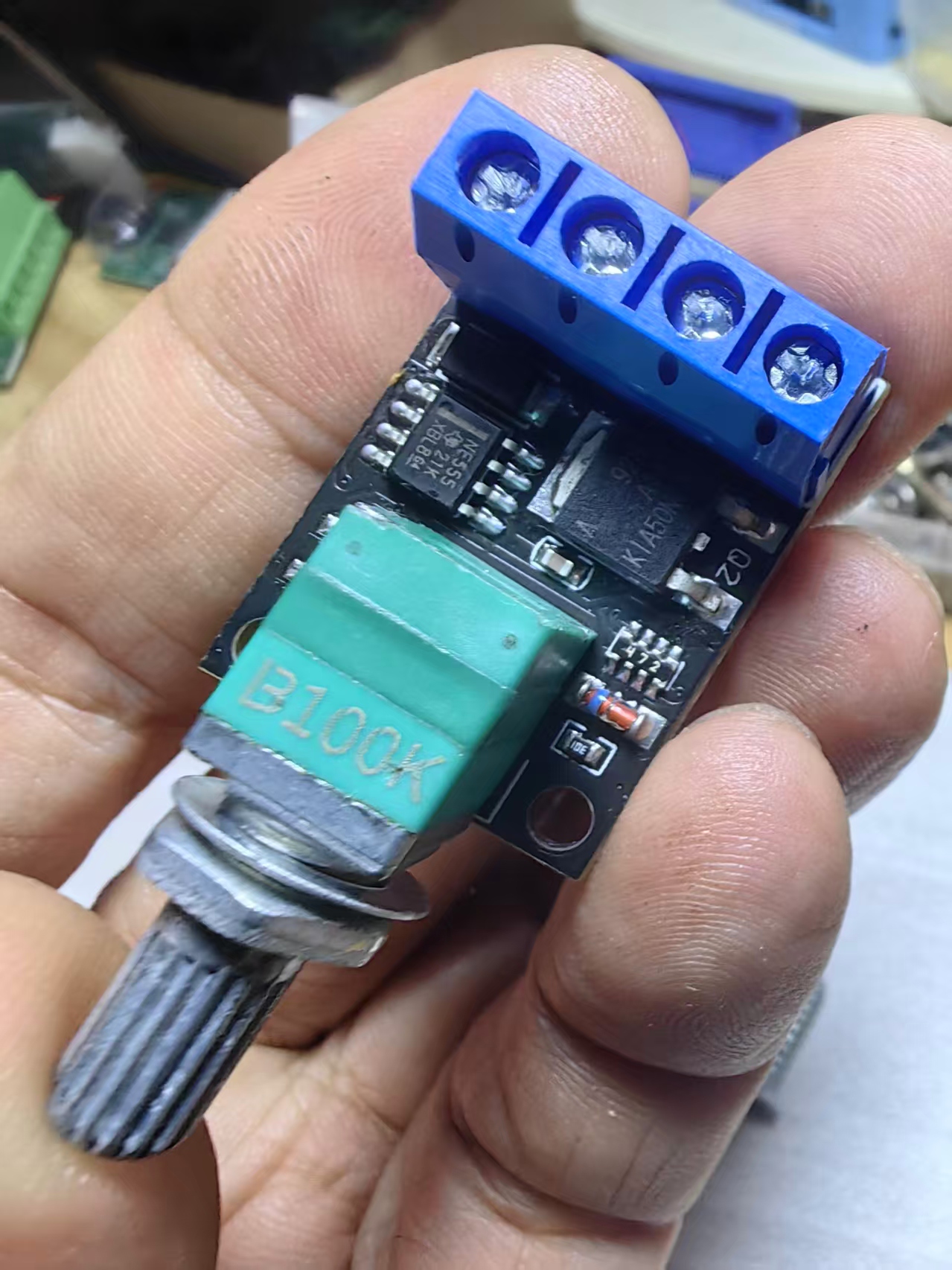

这是一款电位器手动 PWM 直流有刷电机调速板，基于 NE555 芯片产生 PWM 信号驱动 MOS 管实现无级调速，板载 B100K 旋转电位器，旋转旋钮即可调节电机占空比，自带开关功能；仅做速度调节，不支持电机正反转，适合 DIY 小车、风扇、小型直流机构做手动调速，体积小巧，是非常常用的 DIY 动力配件。

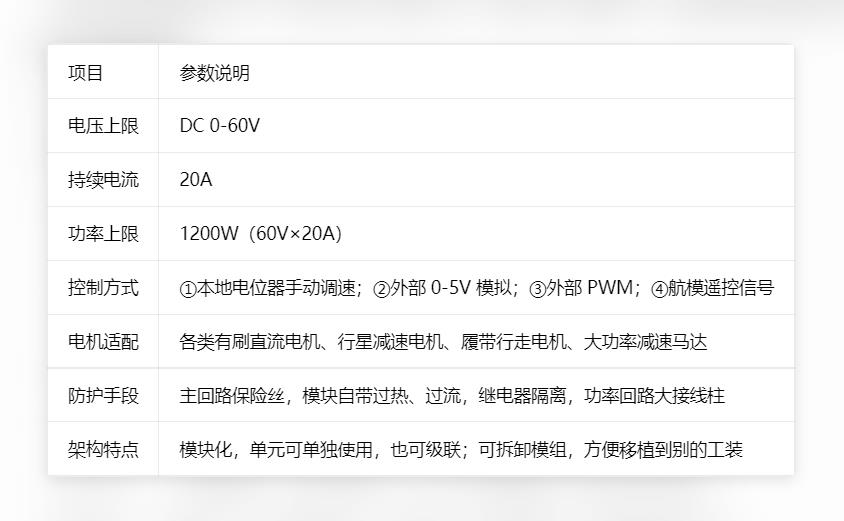

平台关键性能指标

主要用途

1. 电机摸底测试：不同型号有刷电机测空载、带载、堵转工况，测转速、噪音、温升；
2. 履带 / 机器人底盘动力调试：模拟差动行走，验证正反转、加减速、限位逻辑；
3. 驱动方案对比：对比继电器换向、MOS‑H 桥、外部信号控制的不同表现；
4. 老化耐久测试：对电机做长时间循环启停、正反转疲劳测试；
5. 信号链路验证：航模遥控、PWM 模拟、上位机模拟信号，验证从信号输入到电机转动全链路；
6. DIY 前期验证：项目正式做机器人之前，在平台把动力部分全部调通，再移植进实体底盘。

使用注意事项

1. 最大1200W 为理论上限，长时间连续工作建议降额，建议≤800W，避免散热压力过大；大电流工况，所有接线端子螺丝务必拧紧，防止虚接发热；
2. 60V 属于危险直流电压，测试过程不要徒手触碰功率接线端子；
3. 大功率电机堵转瞬间电流会远超 20A，需要外部直流电源限流保护，平台保险主要防短路，不能完全抵御长时间堵转；
4. 各个模块控制电平不完全统一，外部 PWM/0‑5V 输入前，核对模块规格，防止控制端口过压烧毁；
5. 电感性电机断电会产生反向高压，整套平台虽然有续流吸收，依然不允许频繁暴力启停，避免击穿 MOS 器件；
6. 可拆卸航模转换模组供电注意正负极，XT60 接反会直接烧毁该信号转换小板。

测试平台优缺点

优点

• 一平台多用，手动、模拟信号、无线遥控三种控制全部具备；
• 模块化，单元坏了可以单独更换，不需要整体重做；可拆卸模组可复用；
• 覆盖大功率到小功率电机，大小马达都可以在这套工装测试；
• 全部市面现成模块拼装，不需要自制 PCB，适合 DIY 玩家快速搭建测试环境。

缺点

• 手工接线，线束繁多，要做好标记，容易接错线；
• 没有集成电压电流自动采集显示，需要外接直流电源表头测量数据；
• 没有软件闭环，全部开环控制；想要转速闭环需要外接编码器 + 单片机叠加；
• 散热靠各模块自带散热片，满功率长时间运行建议外加风扇辅助散热。
