人形机器人的电源设计，最难的不是功率不够，而是12路电机一启动，主控电压被瞬间拉垮。

最近把精力放在这套电源架构上。12路关节电机，加上一路主控SoC，听起来不复杂，真把功耗预算一项项算下来才发现，电机启动瞬间的电流冲击，能把整个电源树都带崩。

第一步：先把功耗账算明白

功耗不能按额定算：12路电机额定合计约240W，但堵转电流是额定的3-5倍，峰值能冲到800W以上，再加SoC满载约30W——电池和电源树都得按这个峰值扛，而不是240W。各关节不会同时满转，工况系数按实际动作估，加上传感器、散热风扇才算得准。

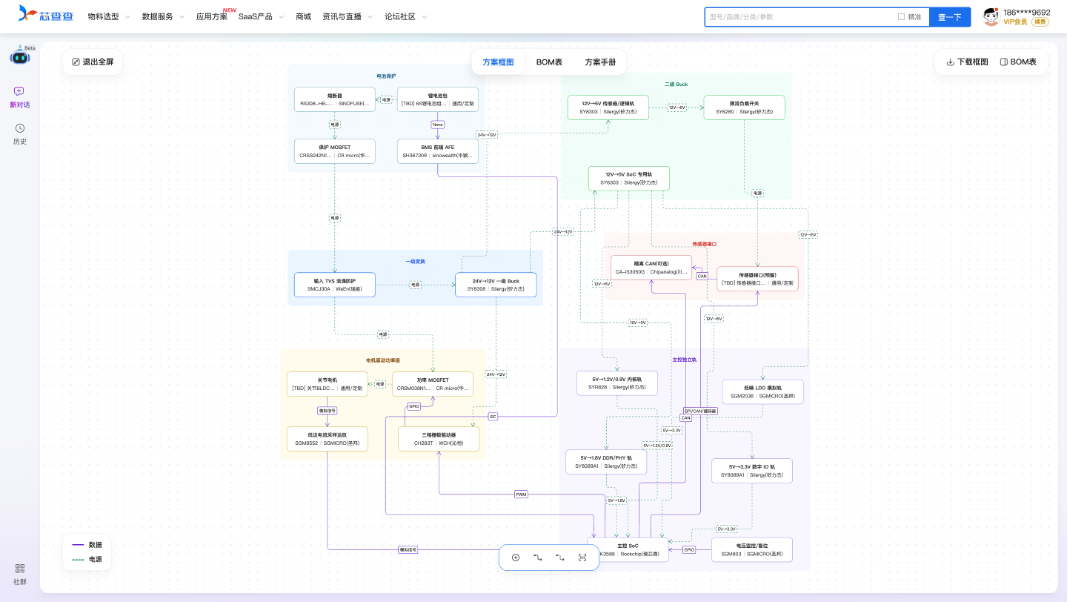

需求丢给数字FAE：24V平台（6S锂电，标称22.2V）、单路功率级、12路同架构复制、一路SoC主控、预留传感器接口。它出的框图里电源树分四段——电池保护、一级变换、多路二级Buck、主控独立轨：电机用24V直供，主控从5V中转后分3.3V、1.8V、1.2V/0.9V多轨，DCDC轻载效率特意标出来——机器人大部分时间待机，轻载效率比满载更决定续航。

第二步：电源树怎么分层

这版框图的分层逻辑，其实可以当模板用：

1. 电池侧：动力电池的放电倍率按堵转电流算，不能按平均功耗估，否则大电流瞬间电压塌方

2. 一级变换：选升降压拓扑，扛住电池从满电到欠压的电压波动，输出给二级稳定供电

3. 二级Buck：每路电机驱动前级独立供电，避免大电流互相干扰

4. 主控轨：和电机轨电气隔离，加大容量电容，扛瞬态跌落

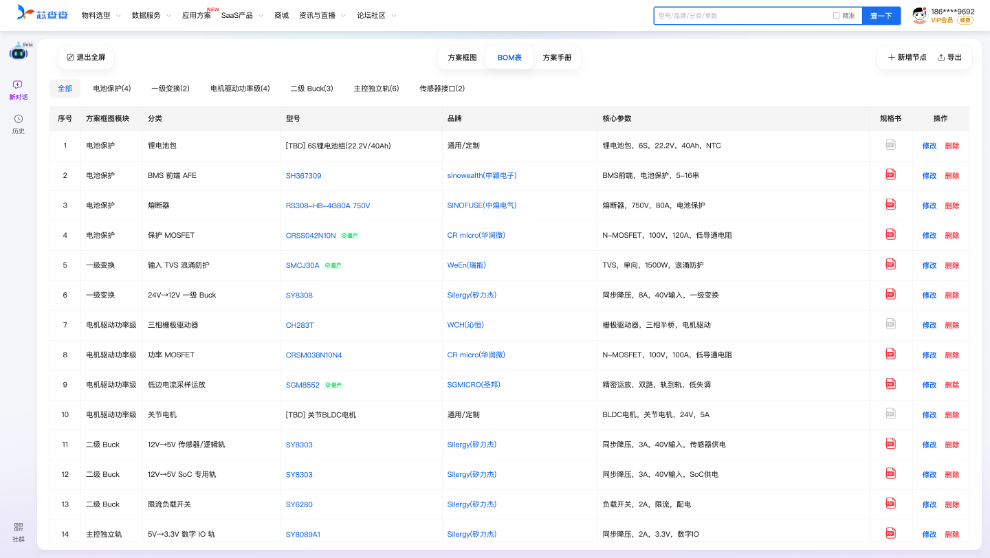

数字FAE给的BOM里，电机驱动的MOSFET、栅极驱动、功率电感和电容都是真实在售型号，能直接进采购。我自己核对的重点放在散热——12路驱动满载的发热，比选型表上写的要狠得多，散热片面积和风道都得重新算。

第三步：三个最容易翻车的地方

按额定电流选型——堵转电流是额定的3-5倍，一堵转就掉压、主控复位，跌落防护场景直接致命

主控和电机共用电源轨——电机一启动，SoC电压毛刺直接超规格

散热按平均功耗估——满载热失控，MOSFET和电感温度上来参数全漂，越热越耗、越耗越热

这三个坑我在真机上全踩过：前两个是选型问题，靠约束条件卡死；最后一个是估算问题，靠留足裕量。这套方案数字FAE 15分钟出完，时间主要花在核对工况和散热上——比如BOM里电池保护选了带热关断的型号，堵转场景下充放电倍率够不够，我还得再算一遍。

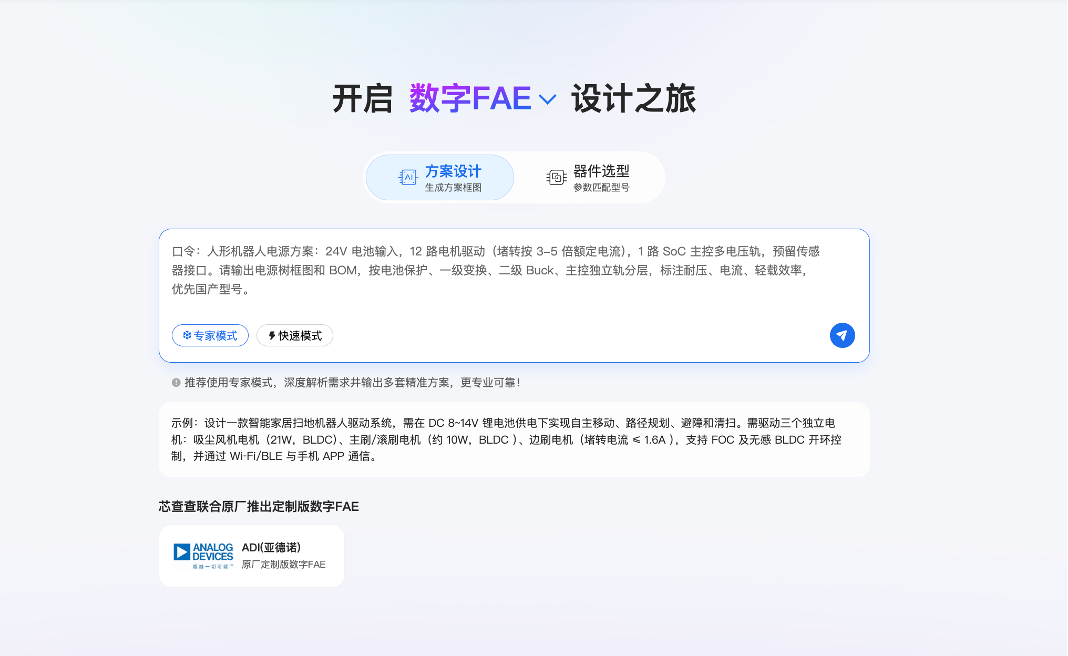

想自己跑一版机器人电源方案的，数字FAE入口在这：https://www.xcc.com/fae/chat
