前言

食用菌大棚蘑菇采摘工作重复枯燥，人工采摘成本高、效率低，农业机器人可以替代人工完成采摘作业。本文基于 STM32 单片机，在 Proteus 仿真平台完成一套蘑菇采摘机器人控制系统仿真，实现六自由度机械臂采摘、按键任务控制、ADC 故障诊断、LCD 显示、串口打印、声光报警整套功能，适合单片机、嵌入式、毕设参考学习。

仿真平台：Proteus 8.16 主控芯片：STM32F103 开发环境：Keil MDK‑ARM，HAL 库开发

一、系统整体方案

整套系统由主控单元、六轴舵机机械臂模块、行走电机模块、采摘执行机构、按键输入模块、ADC 故障检测模块、LCD 显示模块、串口虚拟终端、蜂鸣器故障报警模块组成。

系统功能：

✅ 6 路舵机控制六自由度机械臂，模拟蘑菇采摘动作
✅ 按键触发：开始采摘、停止采摘、图像获取、路径规划任务
✅ ADC 电位器采集，模拟机器人故障检测，阈值判断故障
✅ LCD 屏幕实时显示系统状态参数
✅ USART 串口输出运行日志，虚拟终端打印信息
✅ 三极管驱动直流电机模拟底盘行走、采摘机构动作
✅ 故障时蜂鸣器报警，触发停机保护

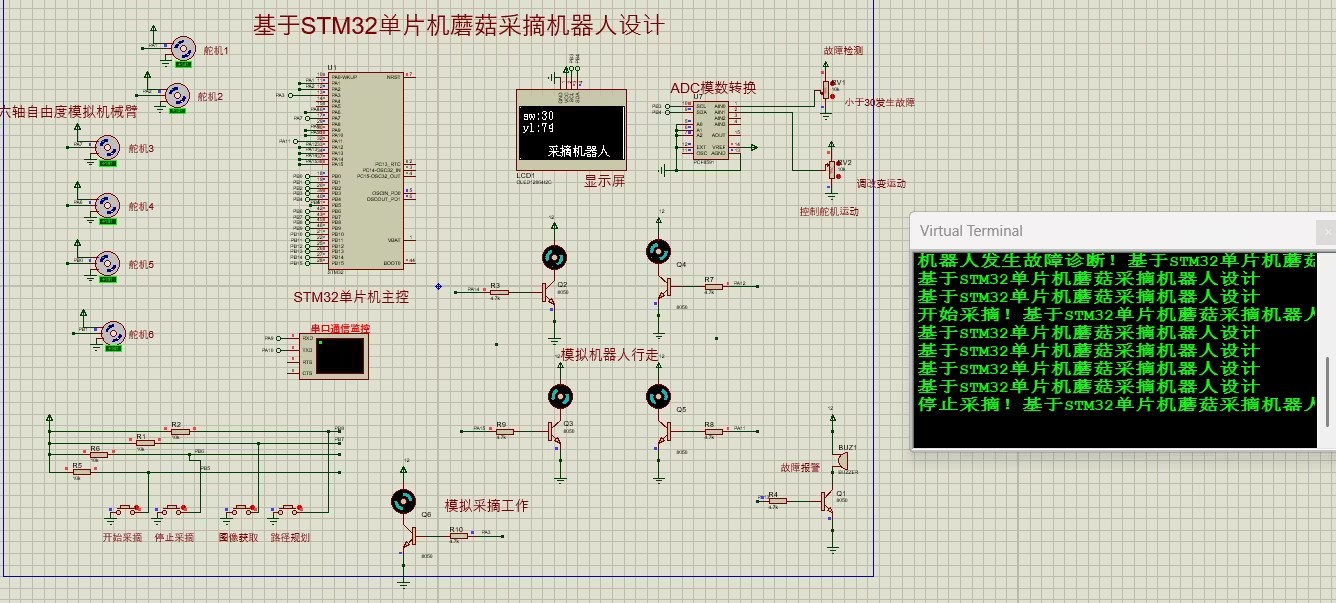

整体仿真电路如下图：（这里插入你的仿真截图）

二、硬件电路解析

1. STM32 主控核心

STM32F103 作为整个机器人大脑，输出 PWM 信号控制 6 路舵机，GPIO 驱动三极管控制直流电机，ADC 采集模拟故障电压，外接按键实现人机交互，同时驱动 LCD 显示屏，串口输出调试信息。

2. 六自由度舵机机械臂

6 个舵机对应机械臂 6 个关节，利用定时器 PWM 输出控制舵机角度，模拟肩关节、肘关节、腕关节运动，完成伸展、下降、采摘复位整套动作序列。

3. 电机驱动电路（三极管开关）

使用 NPN 三极管做开关驱动直流电机，不需要复杂驱动芯片，仿真中模拟：

机器人底盘行走电机
采摘执行机构电机 STM32 GPIO 输出高低电平控制三极管导通 / 截止，实现电机启停。

4. 按键输入模块

4 个独立按键：

开始采摘
停止采摘
图像获取
路径规划按键按下触发对应业务逻辑，启动 / 终止采摘流程。

5. ADC 故障检测电路

两路电位器作为 ADC 模拟输入：

一路模拟故障检测信号，当采集数值小于阈值 30，判定机器人故障；
一路电位器用来调节舵机运动参数。 ADC 采集电压转换为数字量，软件判断故障状态，故障发生立刻停止采摘，蜂鸣器报警，LCD 和串口同步输出故障提示CSDN。

6. 显示与串口

LCD 显示屏：实时刷新sw、yl参数，显示采摘机器人工作状态；
虚拟串口终端：打印系统日志，打印 “开始采摘”“停止采摘”“机器人发生故障诊断” 提示信息，方便调试。

7. 故障报警电路

三极管驱动蜂鸣器，系统检测到故障条件满足，IO 口输出高电平，蜂鸣器鸣叫告警，同时系统自动停止采摘任务，进入保护状态。

三、软件逻辑流程

系统上电初始化：GPIO、TIM (PWM 舵机)、ADC、USART、LCD 外设初始化；
LCD 初始化显示，串口打印系统开机提示；
循环扫描按键：
- 按下【开始采摘】：启动行走电机，六轴舵机按预设角度时序运动，模拟采摘；
- 按下【停止采摘】：所有舵机复位，电机全部停止；
- 图像获取、路径规划按键，执行对应业务模拟；
循环读取 ADC 采样值：
- 判断 ADC 故障阈值，低于阈值判定故障；
- 故障触发：停止全部采摘动作，蜂鸣器报警；LCD 更新状态；串口输出故障诊断文本；
LCD 实时刷新 ADC 采样参数，串口持续输出运行日志。

核心伪代码逻辑

while(1)
{
    key_scan();          // 按键扫描
    adc_val = ADC_Get(); // 获取ADC故障采样值
    LCD_Show(adc_val);   // LCD刷新参数
    if(adc_val < 30)     // 故障判定
    {
        robot_stop();    // 停止采摘机器人
        beep_on();       // 蜂鸣器报警
        printf("机器人发生故障诊断！\r\n");
    }
    HAL_Delay(20);
}
