Arduino BLDC仓储协作方案是以Arduino/ESP32为控制核心、BLDC无刷电机为执行器，通过多传感器融合定位与状态机任务调度，实现机器人对操作工人的智能跟随与多任务按需切换的人机协同系统。 该方案具备多模态感知与高动态响应、选择性跟随与多机协同、任务状态机驱动按需切换、避障优先与容错降级四大特点，主要应用于智能仓储拣选、车间物料配送、多机协同调度及科研教学等场景；实际部署时需重点关注主控算力与实时性、电源隔离与EMC、传感器融合精度、任务切换平滑性及安全机制。
一、 技术架构与主要特点

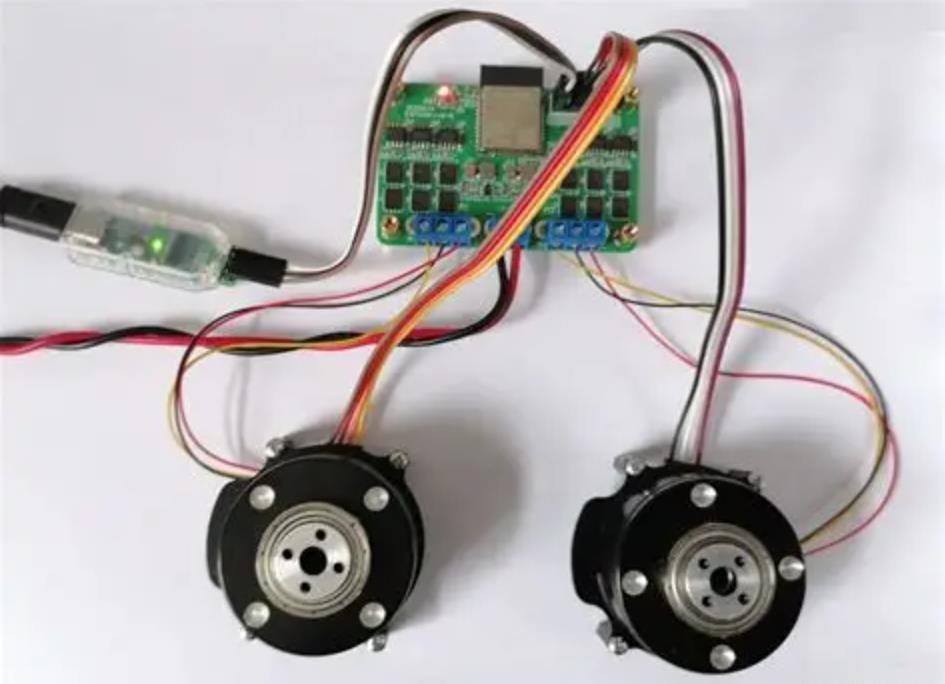

多模态感知与高动态响应：系统通常采用UWB/视觉/IMU/轮式里程计等多传感器融合方案进行目标定位与跟踪。底层BLDC电机配合FOC（磁场定向控制）算法，具备毫秒级扭矩响应能力，能迅速平滑地执行差速转向指令，确保在目标突然启停或急转弯时"如影随形"。
选择性跟随与多机协同：通过为不同UWB标签或视觉目标分配独立ID，机器人能在多人作业环境中精准锁定并跟随指定操作员，避免多机协同时的"串台"与路径冲突。结合动态任务分配算法，系统可根据距离、当前任务负载、剩余电量等维度实时指派最优跟随任务。
任务状态机驱动的按需切换：系统内置有限状态机（FSM），定义"跟随"“搬运”“充电”“待命”"避障"等离散状态。当工人发出取货指令或到达指定货架时，机器人自动从跟随模式切换至搬运模式；任务完成后自动回归跟随状态。状态切换由上位机指令或本地传感器事件触发，Arduino端仅执行状态转移逻辑与电机控制。
避障优先与容错降级：遵循"跟随为任务、避障为生存"原则。当超声波或ToF传感器检测到前方障碍物时，立即挂起跟随任务执行避让；当视觉或UWB信号短暂丢失时，无缝切换至基于IMU和轮式里程计的惯性航位推算模式维持短暂跟随，信号恢复后自动切回主模式。
二、 典型应用场景
智能仓储人机协同拣选：在大型仓库中，多名拣货员同时作业，多台搭载BLDC底盘的AGV自动识别并跟随各自的拣货员。差分定位确保机器人在狭窄货架通道中精准保持与工人的相对方位，承载拣选篮或重物，大幅提升物流流转效率。
车间物料与工具动态配送：在制造车间，机器人可根据工位呼叫或跟随特定操作员，将物料、重型工具精准配送至指定位置。多任务切换机制使其能在"跟随配送"与"自主返回取货点"之间按需切换，减轻工人搬运负担。
多机器人集群协同调度：多台Arduino控制的机器人通过总线或无线通信共享状态信息。当某台机器人电量低或故障时，调度系统自动将其任务转移给闲置机器人，实现全局效率最大化。
教学与原型验证平台：成本远低于商用伺服系统，适合高校和职业院校用于机器人运动控制、多传感器融合、状态机设计等教学实训，也可用于RoboMaster等机器人竞赛中的跟随与协同算法验证。
三、 关键注意事项

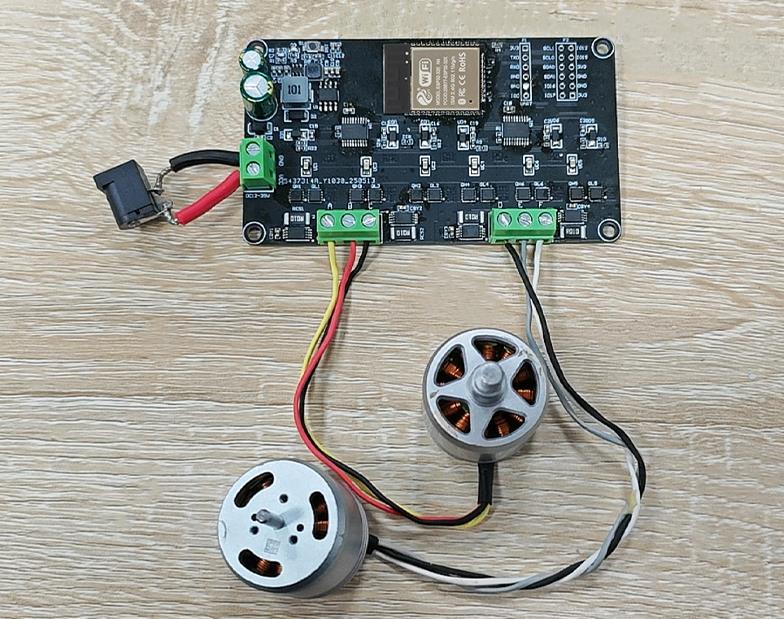

主控算力与实时性保障：多传感器融合、FOC控制与状态机逻辑对算力要求较高。标准Arduino Uno（16MHz）难以胜任，建议采用ESP32（双核240MHz）或STM32等高算力板卡。控制回路必须使用硬件定时器中断或非阻塞定时（millis()），严禁使用delay()函数，确保控制频率≥50Hz。
电源隔离与电磁兼容（EMC）：BLDC电机启停时电流冲击极大，严禁与Arduino及传感器共用电源。必须采用隔离DC-DC模块为控制电路独立供电，并在电机驱动端并联大容量低ESR电容吸收反电动势。动力线与信号线必须分开走线，IMU需使用屏蔽线并远离电机。
传感器融合精度与容错：UWB在极端遮挡下可能出现测距跳变，必须引入IMU与轮式里程计通过扩展卡尔曼滤波（EKF）进行紧耦合融合。视觉跟随需设置合理的置信度阈值，过滤低置信度检测结果，避免误将墙壁或背景识别为跟随目标。
任务切换的平滑性：状态切换时需对电机速度做缓变处理（梯形速度曲线），避免从高速跟随瞬间切换至静止搬运时产生机械冲击。建议在状态机中设置"减速过渡"中间态，确保切换过程平滑。
安全机制必须完善：
通讯超时保护：设定超时阈值（如5秒无心跳包则自动停机），防止信号丢失后机器人失控。
硬件急停：通过急停按钮直接切断电机驱动电源，不依赖软件响应。
速度/加速度限幅：在软件中对目标值做constrain()限幅，避免急启急停对机械结构的冲击。
断点续传：长任务中断后（如低电量充电），需保存当前任务进度，恢复后从断点继续而非从头开始。
IMU安装与抗振设计：IMU必须刚性固定在底盘重心附近，并加硅胶减震垫以隔离BLDC电机的高频振动，否则振动噪声会严重干扰姿态解算精度。

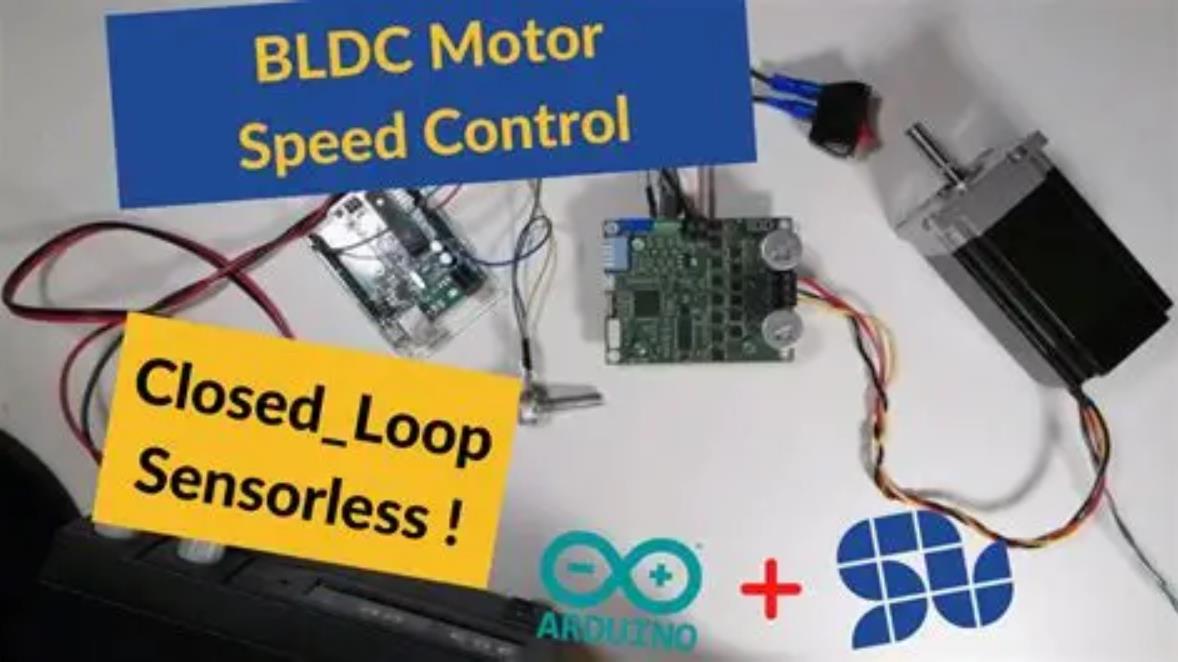

1、RBF神经网络在线辨识 + 梯度下降PID自整定
适用场景：负载频繁突变的BLDC驱动关节，传统PID参数难以适应，需在线辨识系统动态并实时调整增益。该方案参考了RBF神经网络在线辨识与梯度下降PID自整定的典型设计思路。

核心逻辑：RBF神经网络作为在线辨识器，以误差、积分、微分为输入，隐层高斯函数输出非线性映射，输出层生成Kp/Ki/Kd修正量。采用梯度下降法根据控制性能动态更新权重，实现“边运行边学习”的在线自适应。

#include <SimpleFOC.h>
#include <math.h>

BLDCMotor motor(7);
BLDCDriver3PWM driver(3, 5, 6, 8);
Encoder encoder(18, 19, 2048);

// ==================== RBF网络参数 ====================
#define RBF_INPUT 3
#define RBF_HIDDEN 5

float centers[RBF_HIDDEN][RBF_INPUT] = {
    {-5, 0, -10},
    {-2.5, 0, -5},
    {0, 0, 0},
    {2.5, 0, 5},
    {5, 0, 10}
};
float sigma[RBF_HIDDEN] = {3.0, 3.0, 3.0, 3.0, 3.0};
float weights_kp[RBF_HIDDEN] = {0.2, 0.2, 0.2, 0.2, 0.2};
float weights_ki[RBF_HIDDEN] = {0.02, 0.02, 0.02, 0.02, 0.02};
float weights_kd[RBF_HIDDEN] = {0.05, 0.05, 0.05, 0.05, 0.05};

// ==================== 学习参数 ====================
float lr = 0.15;           // 学习率
float momentum = 0.05;     // 动量因子
float prev_dw_kp[RBF_HIDDEN] = {0};
float prev_dw_ki[RBF_HIDDEN] = {0};
float prev_dw_kd[RBF_HIDDEN] = {0};

// ==================== 控制变量 ====================
float targetSpeed = 10.0;          // 目标速度 rad/s
float integral = 0, lastError = 0;
float base_Kp = 0.3, base_Ki = 5.0, base_Kd = 0.0;  // 基础PID增益

// ==================== RBF前向计算 ====================
float rbf_output(float x[3], float weights[RBF_HIDDEN]) {
    float h[RBF_HIDDEN];
    for (int j = 0; j < RBF_HIDDEN; j++) {
        float norm = 0;
        for (int i = 0; i < RBF_INPUT; i++) {
            norm += pow((x[i] - centers[j][i]) / sigma[j], 2);
        }
        h[j] = exp(-norm / 2);
    }
    float output = 0;
    for (int j = 0; j < RBF_HIDDEN; j++) {
        output += weights[j] * h[j];
    }
    return output;
}

// ==================== RBF在线学习 ====================
void rbf_update(float error, float dt) {
    // 1. 构建输入
    integral += error * dt;
    integral = constrain(integral, -10.0, 10.0);
    float derivative = (error - lastError) / (dt + 0.0001);
    float x[3] = {error, integral, derivative};
    lastError = error;

    // 2. 计算隐层激活
    float h[RBF_HIDDEN];
    for (int j = 0; j < RBF_HIDDEN; j++) {
        float norm = 0;
        for (int i = 0; i < RBF_INPUT; i++) {
            norm += pow((x[i] - centers[j][i]) / sigma[j], 2);
        }
        h[j] = exp(-norm / 2);
    }

    // 3. 【核心】梯度下降更新三组权重
    for (int j = 0; j < RBF_HIDDEN; j++) {
        // Kp权重更新：误差*激活值*误差(对Kp的敏感度)
        float dw_kp = lr * error * h[j] * error * 0.01 + momentum * prev_dw_kp[j];
        prev_dw_kp[j] = dw_kp;
        weights_kp[j] += dw_kp;
        weights_kp[j] = constrain(weights_kp[j], -1.0, 1.0);

        // Ki权重更新
        float dw_ki = lr * error * h[j] * integral * 0.005 + momentum * prev_dw_ki[j];
        prev_dw_ki[j] = dw_ki;
        weights_ki[j] += dw_ki;
        weights_ki[j] = constrain(weights_ki[j], -0.5, 0.5);

        // Kd权重更新
        float dw_kd = lr * error * h[j] * derivative * 0.001 + momentum * prev_dw_kd[j];
        prev_dw_kd[j] = dw_kd;
        weights_kd[j] += dw_kd;
        weights_kd[j] = constrain(weights_kd[j], -0.5, 0.5);
    }
}

void setup() {
    Serial.begin(115200);
    motor.linkSensor(&encoder);
    motor.linkDriver(&driver);
    motor.init();
    motor.initFOC();
    motor.controller = MotionControlType::velocity;
}

void loop() {
    motor.loopFOC();

    static unsigned long lastTime = micros();
    unsigned long now = micros();
    float dt = (now - lastTime) / 1000000.0f;
    lastTime = now;

    // 1. 读取当前速度
    float currentSpeed = motor.shaft_velocity;
    float error = targetSpeed - currentSpeed;

    // 2. RBF在线学习（每个控制周期更新权重）
    rbf_update(error, dt);

    // 3. 获取RBF输出的PID修正量
    float x[3] = {error, integral, lastError};
    float delta_Kp = rbf_output(x, weights_kp);
    float delta_Ki = rbf_output(x, weights_ki);
    float delta_Kd = rbf_output(x, weights_kd);

    // 4. 合成最终PID增益（基础值 + 神经网络修正）
    float Kp = base_Kp + delta_Kp;
    float Ki = base_Ki + delta_Ki;
    float Kd = base_Kd + delta_Kd;
    Kp = constrain(Kp, 0.05, 1.5);
    Ki = constrain(Ki, 0.5, 15.0);
    Kd = constrain(Kd, 0.0, 0.5);

    // 5. 应用PID计算控制量
    float P = Kp * error;
    float I = Ki * integral;
    float D = Kd * (error - lastError) / (dt + 0.0001);
    float output = P + I + D;
    output = constrain(output, -12.0, 12.0);

    motor.move(output);

    // 调试输出
    Serial.print("E:"); Serial.print(error);
    Serial.print(" Kp:"); Serial.print(Kp);
    Serial.print(" Ki:"); Serial.print(Ki);
    Serial.print(" Kd:"); Serial.println(Kd);

    delay(10);
}

2、BP神经网络离线训练 + 在线查表PID映射
适用场景：已知系统动态特性但难以建立精确数学模型，在PC上离线训练神经网络学习最优PID参数映射，将权值固化到Arduino中实现高效推理。

核心逻辑：在PC端（MATLAB/Python）使用大量工况数据训练BP神经网络，输入为误差特征，输出为最优PID参数。训练完成后将权值导出为C数组，Arduino执行前向推理（仅乘加运算），在线查表式获得PID增益。该方案参考了离线训练+在线部署的工程范式。

#include <SimpleFOC.h>
#include <math.h>

BLDCMotor motor(7);
BLDCDriver3PWM driver(3, 5, 6, 8);
Encoder encoder(18, 19, 2048);

// ==================== BP网络结构（离线训练后固化）====================
#define INPUT_NODES 3      // 输入: error, integral, derivative
#define HIDDEN_NODES 6
#define OUTPUT_NODES 3     // 输出: Kp, Ki, Kd

// 训练后的权值（由PC端MATLAB/Python导出）
float W1[HIDDEN_NODES][INPUT_NODES] = {
    {0.42, -0.13, 0.28},
    {-0.35, 0.51, -0.17},
    {0.19, -0.44, 0.63},
    {-0.58, 0.22, -0.31},
    {0.37, -0.09, 0.55},
    {-0.21, 0.48, -0.26}
};
float b1[HIDDEN_NODES] = {0.12, -0.08, 0.05, 0.10, -0.15, 0.06};

float W2[OUTPUT_NODES][HIDDEN_NODES] = {
    {0.31, -0.24, 0.18, 0.42, -0.11, 0.29},
    {-0.08, 0.19, -0.33, 0.15, 0.27, -0.06},
    {0.22, -0.15, 0.09, -0.28, 0.33, -0.12}
};
float b2[OUTPUT_NODES] = {0.04, -0.02, 0.03};

// ==================== 控制变量 ====================
float targetSpeed = 8.0;
float integral = 0, lastError = 0;
float Kp = 0.3, Ki = 5.0, Kd = 0.0;

// ==================== 神经网络前向推理 ====================
void nn_forward(float error, float dt) {
    // 1. 构建归一化输入
    integral += error * dt;
    integral = constrain(integral, -10.0, 10.0);
    float derivative = (error - lastError) / (dt + 0.0001);
    float x[INPUT_NODES] = {error / 10.0, integral / 10.0, derivative / 20.0};

    // 2. 隐层计算（ReLU激活）
    float hidden[HIDDEN_NODES];
    for (int j = 0; j < HIDDEN_NODES; j++) {
        float sum = b1[j];
        for (int i = 0; i < INPUT_NODES; i++) {
            sum += W1[j][i] * x[i];
        }
        hidden[j] = (sum > 0) ? sum : 0;  // ReLU
    }

    // 3. 输出层计算（Sigmoid映射到合理范围）
    float out[OUTPUT_NODES];
    for (int k = 0; k < OUTPUT_NODES; k++) {
        float sum = b2[k];
        for (int j = 0; j < HIDDEN_NODES; j++) {
            sum += W2[k][j] * hidden[j];
        }
        out[k] = 1.0 / (1.0 + exp(-sum));  // Sigmoid
    }

    // 4. 映射到实际PID范围
    Kp = 0.05 + out[0] * 1.5;   // 0.05 ~ 1.55
    Ki = 0.5 + out[1] * 15.0;   // 0.5 ~ 15.5
    Kd = 0.0 + out[2] * 0.5;    // 0.0 ~ 0.5

    lastError = error;
}

void setup() {
    Serial.begin(115200);
    motor.linkSensor(&encoder);
    motor.linkDriver(&driver);
    motor.init();
    motor.initFOC();
    motor.controller = MotionControlType::velocity;
}

void loop() {
    motor.loopFOC();

    static unsigned long lastTime = micros();
    unsigned long now = micros();
    float dt = (now - lastTime) / 1000000.0f;
    lastTime = now;

    // 1. 读取速度误差
    float currentSpeed = motor.shaft_velocity;
    float error = targetSpeed - currentSpeed;

    // 2. 神经网络前向推理（在线查表获取PID参数）
    nn_forward(error, dt);

    // 3. PID控制计算
    float P = Kp * error;
    float I = Ki * integral;
    float D = Kd * (error - lastError) / (dt + 0.0001);
    float output = P + I + D;
    output = constrain(output, -12.0, 12.0);

    motor.move(output);

    // 调试输出
    Serial.print("E:"); Serial.print(error);
    Serial.print(" Kp:"); Serial.print(Kp);
    Serial.print(" Ki:"); Serial.print(Ki);
    Serial.print(" Kd:"); Serial.println(Kd);

    delay(10);
}

3、模糊神经网络混合控制器（FNN）在线自适应
适用场景：极端非线性工况（如机器人关节低速大扭矩、频繁启停），单一神经网络无法兼顾瞬态响应与稳态精度，需融合模糊逻辑的规则推理能力与神经网络的在线学习能力。

核心逻辑：采用2输入（误差、误差变化率）-1输出结构。前端模糊系统将输入量模糊化为隶属度，后端单神经元网络动态调整模糊规则输出权重。通过Hebb学习规则在线更新权重，实现“模糊推理+神经网络学习”的混合自适应。

#include <SimpleFOC.h>
#include <math.h>

BLDCMotor motor(7);
BLDCDriver3PWM driver(3, 5, 6, 8);
Encoder encoder(18, 19, 2048);

// ==================== 模糊神经网络参数 ====================
#define FIS_RULES 3  // 每条输入3个隶属度函数
#define FIS_INPUT 2  // 输入: 误差, 误差变化率

// 隶属度函数中心/宽度（离线设计）
float mu_centers[FIS_INPUT][FIS_RULES] = {
    {-0.5, 0, 0.5},    // 误差: 负/零/正
    {-0.3, 0, 0.3}     // 误差变化率: 负/零/正
};
float mu_sigma[FIS_INPUT][FIS_RULES] = {
    {0.3, 0.2, 0.3},
    {0.2, 0.15, 0.2}
};

// 规则后件权重（在线学习更新）
float rule_weights[FIS_RULES][FIS_RULES] = {
    {-1.0, -0.5, 0.0},
    {-0.5, 0.0, 0.5},
    {0.0, 0.5, 1.0}
};
float lr_fnn = 0.1;

// ==================== 控制变量 ====================
float targetSpeed = 6.0;
float integral = 0, lastError = 0;
float lastDError = 0;

// ==================== 高斯隶属度函数 ====================
float gaussmf(float x, float center, float sigma) {
    return exp(-pow((x - center) / sigma, 2) / 2);
}

// ==================== 模糊神经网络前向+学习 ====================
float fnn_compute(float error, float dt) {
    // 1. 计算误差变化率
    float derivative = (error - lastError) / (dt + 0.0001);
    lastError = error;

    // 2. 输入归一化
    float x1 = constrain(error / 10.0, -1.0, 1.0);
    float x2 = constrain(derivative / 20.0, -1.0, 1.0);

    // 3. 计算各输入的隶属度
    float mu1[FIS_RULES], mu2[FIS_RULES];
    for (int i = 0; i < FIS_RULES; i++) {
        mu1[i] = gaussmf(x1, mu_centers[0][i], mu_sigma[0][i]);
        mu2[i] = gaussmf(x2, mu_centers[1][i], mu_sigma[1][i]);
    }

    // 4. 规则激活强度（乘积t-norm）
    float alpha[FIS_RULES][FIS_RULES];
    float total_alpha = 0;
    for (int i = 0; i < FIS_RULES; i++) {
        for (int j = 0; j < FIS_RULES; j++) {
            alpha[i][j] = mu1[i] * mu2[j];
            total_alpha += alpha[i][j];
        }
    }

    // 5. 解模糊：加权平均
    float output = 0;
    if (total_alpha > 0.001) {
        for (int i = 0; i < FIS_RULES; i++) {
            for (int j = 0; j < FIS_RULES; j++) {
                output += alpha[i][j] * rule_weights[i][j];
            }
        }
        output /= total_alpha;
    }

    // 6. 【核心】在线学习：Hebb规则更新规则权重
    float error_scale = error / 5.0;
    for (int i = 0; i < FIS_RULES; i++) {
        for (int j = 0; j < FIS_RULES; j++) {
            rule_weights[i][j] += lr_fnn * error_scale * alpha[i][j] * (1 - alpha[i][j]);
            rule_weights[i][j] = constrain(rule_weights[i][j], -1.5, 1.5);
        }
    }

    return output * 2.0;  // 输出增益
}

void setup() {
    Serial.begin(115200);
    motor.linkSensor(&encoder);
    motor.linkDriver(&driver);
    motor.init();
    motor.initFOC();
    motor.controller = MotionControlType::velocity;
}

void loop() {
    motor.loopFOC();

    static unsigned long lastTime = micros();
    unsigned long now = micros();
    float dt = (now - lastTime) / 1000000.0f;
    lastTime = now;

    float currentSpeed = motor.shaft_velocity;
    float error = targetSpeed - currentSpeed;

    // 模糊神经网络在线计算
    float output = fnn_compute(error, dt);
    output = constrain(output, -12.0, 12.0);

    motor.move(output);

    Serial.print("E:"); Serial.print(error);
    Serial.print(" O:"); Serial.print(output);
    Serial.print(" W00:"); Serial.println(rule_weights[0][0]);

    delay(10);
}

要点解读

1. RBF神经网络在线辨识是“边运行边学习”的核心机制：RBF网络通过高斯径向基函数实现对系统非线性的局部逼近，结合梯度下降算法在线更新输出权重。其无需预训练的特性使其特别适合负载频繁突变的场景——电机发热导致电阻变化、路面摩擦系数改变时，RBF能持续追踪系统动态并调整PID增益。与传统固定参数PID相比，RBF自整定控制器可实现更快的收敛速度和更小的超调量。

2. 离线训练+在线查表是Arduino平台的务实选择：完整的BP网络反向传播在Arduino Uno（2KB SRAM）上难以实时运行。工程上的成熟方案是在PC端（MATLAB/TensorFlow）完成离线训练，将权值导出为C数组固化到代码中，Arduino仅执行前向推理（固定乘加运算）。案例二展示了该架构——推理时间可控制在毫秒级，适合50Hz以上的控制循环。

3. 模糊逻辑与神经网络的混合架构兼顾“规则可解释性”与“在线自适应”：模糊逻辑擅长用语言规则处理不确定性问题，但规则设计依赖经验；神经网络擅长学习，但黑箱特性难以调试。模糊神经网络（FNN）将两者互补——前端模糊系统提供初始规则框架，后端神经网络通过Hebb学习在线微调规则权重，在保持可解释性的同时提升自适应性。案例三即为该混合架构的轻量化实现。

4. FOC是神经网络“精准执行”的必要前提：神经网络输出的是控制量（扭矩/速度指令），该指令能否被精确执行取决于底层驱动。FOC（磁场定向控制）解耦了转矩电流Iq与励磁电流Id，使控制量线性映射为力矩输出。若使用方波驱动，力矩输出存在非线性，神经网络学习的映射关系将失效。SimpleFOC库为这一闭环提供了完整的PID控制器实现框架。

5. 双核架构与算力优化是“AI+实时控制”的工程范式：神经网络推理（特别是在线学习）可能耗时数十毫秒，若与FOC控制在同一核心运行，会阻塞控制循环导致抖动。建议将AI推理绑定一个核心，FOC控制绑定另一个核心并分配更高优先级，实现物理层隔离。此外，采用INT8量化可将模型内存占用从5.6KB降至1.4KB，推理时间从10ms缩短至5ms以下，这是神经网络在ESP32上落地的关键技术。

4、神经网络学习速度环PID参数自映射（负载突变自适应）
适用场景：机器人搬运过程中的负载突变控制，例如BLDC机械臂抓取不同重量货物时，电机负载从空载突变至满载，传统固定PID易出现速度超调、跟踪滞后，需通过神经网络学习负载变化对应的最优PID参数，实现参数自映射。

核心逻辑：
特征输入构建：以速度误差e、误差变化率de/dt为核心输入特征，反映负载突变后系统动态响应的偏差状态；
轻量化NNO设计：采用3层全连接网络，输入维度2，隐藏层维度3，输出维度3，对应速度环P、I、D三个参数，网络输出经限幅后作为PID控制器参数；
离线学习+在线应用：先采集不同负载下的最优PID参数训练NNO，训练完成后嵌入Arduino，在线运行时实时根据误差特征输出PID参数，并自动映射到电机控制器；
参数在线调整闭环：实时计算误差特征→NNO输出PID参数→更新SimpleFOC控制器→采集新的误差特征，形成闭环迭代，适配负载突变工况。

#include <SimpleFOC.h>
#include <Arduino.h>

// 硬件配置：BLDC电机 + 编码器 + 电流采样（负载检测）
BLDCMotor motor(9);
BLDCDriver3PWM driver(3,5,6);
Encoder encoder(18,19,2048);
SamplingAnalog currentSensor(A0);

// 神经网络结构（轻量化NNO，无外部库依赖）
struct NNO {
  // 网络参数（预训练后的权重，此处简化为示例值，实际应用需先离线训练）
  float w1[2][3] = {{0.1,0.05,0.02}, {0.08,0.04,0.015}}; // 输入层→隐藏层权重
  float b1[3] = {0.01, 0.005, 0.002};                      // 隐藏层偏置
  float w2[3][3] = {{0.2,0.1,0.05}, {0.15,0.08,0.04}, {0.12,0.06,0.03}}; // 隐藏层→输出层权重
  float b2[3] = {0.02, 0.01, 0.005};                       // 输出层偏置
  float hidden[3]; // 隐藏层输出
  float output[3]; // 输出层（PID参数）

  // 激活函数：ReLU
  float relu(float x) { return x > 0 ? x : 0.01f; }

  // 前向传播：输入特征[e, de]，输出[P,I,D]
  void forward(float e, float de) {
    // 输入层→隐藏层
    hidden[0] = relu(w1[0][0]*e + w1[1][0]*de + b1[0]);
    hidden[1] = relu(w1[0][1]*e + w1[1][1]*de + b1[1]);
    hidden[2] = relu(w1[0][2]*e + w1[1][2]*de + b1[2]);

    // 隐藏层→输出层
    output[0] = w2[0][0]*hidden[0] + w2[1][0]*hidden[1] + w2[2][0]*hidden[2] + b2[0];
    output[1] = w2[0][1]*hidden[0] + w2[1][1]*hidden[1] + w2[2][1]*hidden[2] + b2[1];
    output[2] = w2[0][2]*hidden[0] + w2[1][2]*hidden[1] + w2[2][2]*hidden[2] + b2[2];

    // PID参数限幅（匹配电机控制范围）
    output[0] = constrain(output[0], 0.1, 5.0); // P:0.1~5.0
    output[1] = constrain(output[1], 0.01, 1.0); // I:0.01~1.0
    output[2] = constrain(output[2], 0.0, 0.5);  // D:0.0~0.5
  }
};

// 全局变量
NNO nno;
float targetSpeed = 10.0; // 目标速度（rad/s）
float currentSpeed = 0.0;
float error = 0.0;
float errorDot = 0.0;
float prevError = 0.0;
float dt = 0.01; // 控制周期10ms

// 电机控制初始化
void setup() {
  Serial.begin(115200);
  // 初始化BLDC电机
  motor.linkDriver(&driver);
  motor.linkSensor(&encoder);
  motor.linkCurrentSensor(&currentSensor);
  motor.controller = MotionControlType::velocity;
  motor.init();
  motor.initFOC();
  // 初始化编码器采样
  encoder.init();
}

void loop() {
  // 1. 实时计算误差特征（速度环核心输入）
  currentSpeed = motor.shaftVelocity;
  error = targetSpeed - currentSpeed;
  errorDot = (error - prevError) / dt;
  prevError = error;

  // 2. 神经网络输出PID参数（在线映射）
  nno.forward(error, errorDot);
  float P = nno.output[0], I = nno.output[1], D = nno.output[2];

  // 3. 在线更新电机PID参数
  motor.P_pid.P = P;
  motor.P_pid.I = I;
  motor.P_pid.D = D;

  // 4. 执行PID控制
  motor.loopFOC();
  motor.move(targetSpeed);

  // 5. 串口输出调试（可视化参数与网络输出）
  Serial.print("Error: "); Serial.print(error);
  Serial.print("\tSpeed: "); Serial.print(currentSpeed);
  Serial.print("\tPID:"); Serial.print(P); Serial.print(","); Serial.print(I); Serial.print(","); Serial.println(D);

  delay((int)(dt * 1000)); // 固定控制周期
}

// 辅助函数：模拟负载突变（测试用，实际可通过电流采样判断负载）
void triggerLoadChange() {
  if (random(0,100) < 30) { // 30%概率触发负载突变
    targetSpeed = random(5, 15); // 随机切换目标速度，模拟负载突变
    Serial.print("\n=== Load change: target speed -> "); Serial.println(targetSpeed);
  }
}

5、轨迹跟踪神经网络PID在线迭代调整（动态轨迹适配）
适用场景：机器人轨迹跟踪场景，例如码垛机器人沿复杂轨迹运动，轨迹的曲率突变、速度变化会导致系统动态特性突变，传统PID固定参数易在轨迹突变点产生跟踪误差、抖动，需通过神经网络在线迭代调整PID参数，实时适配轨迹变化。

核心逻辑：
特征扩展：在速度误差基础上，增加目标轨迹曲率k、目标速度变化率dv/dt，共4维输入特征，捕捉轨迹动态特性；
在线学习机制：引入简单在线学习（如增量式梯度下降），当轨迹突变导致跟踪误差增大时，实时微调NNO权重，实现网络在线迭代，适配轨迹变化；
闭环迭代：采集轨迹跟踪误差与轨迹特征→NNO输出PID参数→更新控制器→若误差超过阈值，触发网络权重调整→再次输出参数，形成在线迭代闭环；
位置+速度双环PID：同时输出位置环和速度环的PID参数，适配轨迹跟踪的双环控制需求，确保轨迹精度和速度稳定性。

#include <SimpleFOC.h>
#include <Arduino.h>

// 硬件配置：BLDC电机（位置+速度双环）+ 编码器
BLDCMotor motor(9);
BLDCDriver3PWM driver(3,5,6);
Encoder encoder(18,19,2048);

// 轨迹参数（模拟输入，实际可从上位机接收）
float targetPos = 0.0, targetSpeed = 0.0, targetAccel = 0.0, targetCurvature = 0.0;

// 神经网络（支持在线学习的轻量NNO）
struct OnlineNNO {
  // 网络结构：输入4维（e_pos, de_pos, curvature, dv_dt），隐藏层5维，输出4维（P_pos,I_pos,P_vel,I_vel）
  float w1[4][5]; float b1[5]; // 输入→隐藏层
  float w2[5][4]; float b2[4]; // 隐藏层→输出层
  float hidden[5], output[4];
  float lr = 0.001; // 学习率

  // 初始化预训练权重（简化示例，实际需离线预训练+在线微调）
  void initWeights() {
    // 此处填充预训练权重（示例值为小权重，避免初始输出过大）
    for(int i=0;i<4;i++)for(int j=0;j<5;j++) w1[i][j] = random(0.01,0.1);
    for(int i=0;i<5;i++) b1[i] = 0.01;
    for(int i=0;i<5;i++)for(int j=0;j<4;j++) w2[i][j] = random(0.01,0.1);
    for(int i=0;i<4;i++) b2[i] = 0.01;
  }

  // 激活函数：Sigmoid
  float sigmoid(float x) { return 1/(1+exp(-x)); }

  // 前向传播
  void forward(float e_pos, float de_pos, float k, float dv_dt) {
    float input[4] = {e_pos, de_pos, k, dv_dt};
    // 隐藏层
    for(int j=0;j<5;j++) {
      hidden[j] = 0;
      for(int i=0;i<4;i++) hidden[j] += w1[i][j]*input[i];
      hidden[j] += b1[j];
      hidden[j] = sigmoid(hidden[j]);
    }
    // 输出层
    for(int j=0;j<4;j++) {
      output[j] = 0;
      for(int i=0;i<5;i++) output[j] += w2[i][j]*hidden[i];
      output[j] += b2[j];
    }
    // 参数限幅
    output[0] = constrain(output[0], 0.5, 10.0); // P_pos
    output[1] = constrain(output[1], 0.05, 2.0); // I_pos
    output[2] = constrain(output[2], 0.1, 5.0);  // P_vel
    output[3] = constrain(output[3], 0.01, 1.0); // I_vel
  }

  // 在线权重调整（简化：基于误差阈值触发，增量式梯度下降）
  void onlineLearn(float e_pos) {
    float threshold = 0.5; // 误差阈值，超过则触发学习
    if(abs(e_pos) > threshold) {
      // 简单增量更新（示例：仅调整输出层权重，实际可扩展全层）
      for(int i=0;i<5;i++) {
        for(int j=0;j<4;j++) {
          w2[i][j] += lr * e_pos * hidden[i];
        }
      }
      Serial.println("Online weight update triggered!");
    }
  }
};

// 全局变量
OnlineNNO nno;
float currentPos = 0.0, currentSpeed = 0.0;
float e_pos = 0.0, de_pos = 0.0, dv_dt = 0.0;
float prevTargetPos = 0.0, prevTargetSpeed = 0.0;
float dt = 0.01;

void setup() {
  Serial.begin(115200);
  nno.initWeights();

  // 初始化电机（位置+速度双环）
  motor.linkDriver(&driver);
  motor.linkSensor(&encoder);
  motor.controller = MotionControlType::position; // 位置控制模式
  motor.init();
  motor.initFOC();
}

void loop() {
  // 1. 模拟轨迹输入（实际可从串口接收上位机轨迹指令）
  updateTrajectory();

  // 2. 计算轨迹特征与误差
  currentPos = motor.shaftAngle; // 位置反馈
  currentSpeed = motor.shaftVelocity;
  e_pos = targetPos - currentPos;
  de_pos = (e_pos - prevE_pos) / dt;
  dv_dt = (targetSpeed - prevTargetSpeed) / dt;
  prevE_pos = e_pos;
  prevTargetSpeed = targetSpeed;

  // 3. 神经网络输出PID参数
  nno.forward(e_pos, de_pos, targetCurvature, dv_dt);
  float P_pos = nno.output[0], I_pos = nno.output[1];
  float P_vel = nno.output[2], I_vel = nno.output[3];

  // 4. 在线学习触发（误差超过阈值时调整权重）
  nno.onlineLearn(e_pos);

  // 5. 在线更新电机双环PID参数
  motor.P_pid.P = P_vel; motor.P_pid.I = I_vel;
  motor.D_pid.P = P_pos; motor.D_pid.I = I_pos;

  // 6. 执行轨迹跟踪
  motor.move(targetPos); // 位置控制，内部自动调用速度环

  // 7. 串口输出
  Serial.print("Pos_err: "); Serial.print(e_pos);
  Serial.print("\tCurvature: "); Serial.print(targetCurvature);
  Serial.print("\tPID: P_pos="); Serial.print(P_pos);
  Serial.print(",I_pos="); Serial.print(I_pos);
  Serial.print(",P_vel="); Serial.print(P_vel);
  Serial.print(",I_vel="); Serial.println(I_vel);

  delay((int)(dt * 1000));
}

// 模拟轨迹规划（生成曲率变化的轨迹）
void updateTrajectory() {
  static unsigned long t = 0;
  t += 200;
  // 生成正弦轨迹，模拟曲率变化
  targetPos = 5 * sin(t * 0.001);
  targetSpeed = 5 * 0.001 * cos(t * 0.001);
  targetAccel = -5 * 0.001*0.001 * sin(t * 0.001);
  // 计算轨迹曲率（近似值：k = |accel| / (speed^2 + 0.1)）
  targetCurvature = abs(targetAccel) / (targetSpeed*targetSpeed + 0.1);
}

6、环境扰动下神经网络PID自适应控制（多源特征融合）
适用场景：户外作业机器人（如巡检机器人）受环境扰动（如地面摩擦力突变、风阻变化）时，电机控制需求动态变化，传统PID难以应对复杂扰动，需通过神经网络融合多源环境特征，自适应调整PID参数。

核心逻辑：
多源特征输入：融合电流反馈（反映摩擦力）、环境扰动反馈（模拟风阻）、速度误差、误差变化率共4维特征，全面捕捉环境扰动对系统的影响；
动态权重调整：神经网络输出PID参数的同时，引入环境扰动权重，当扰动增强时，增大D参数抑制扰动带来的抖动，实现参数动态适配；
扰动自适应闭环：通过电流采样间接判断环境扰动强度，作为神经网络输入，输出自适应PID参数，形成“扰动检测→参数映射→响应调整→效果反馈”的闭环；
鲁棒性强化：对神经网络输出进行双重限幅，同时增加扰动补偿项，避免极端扰动下PID参数失效，提升控制鲁棒性。

#include <SimpleFOC.h>
#include <Arduino.h>

// 硬件配置：BLDC电机 + 编码器 + 电流采样（摩擦力判断）
BLDCMotor motor(9);
BLDCDriver3PWM driver(3,5,6);
Encoder encoder(18,19,2048);
SamplingAnalog currentSensor(A0);

// 环境扰动参数（模拟：风阻/地面摩擦力）
float friction = 0.0, windResistance = 0.0;
float targetSpeed = 8.0;

// 神经网络（多源特征融合+扰动自适应）
struct AdaptiveNNO {
  // 输入4维：e, de, current, disturbance；隐藏层6维；输出3维（P,I,D）+1维（扰动补偿系数）
  float w1[4][6]; float b1[6];
  float w2[6][4]; float b2[4];
  float hidden[6], output[4];

  // 初始化权重
  void initWeights() {
    for(int i=0;i<4;i++)for(int j=0;j<6;j++) w1[i][j] = random(0.02,0.15);
    for(int i=0;i<6;i++) b1[i] = 0.02;
    for(int i=0;i<6;i++)for(int j=0;j<4;j++) w2[i][j] = random(0.02,0.15);
    for(int i=0;i<4;i++) b2[i] = 0.02;
  }

  // 激活函数：Tanh（适配负特征值）
  float tanh(float x) { return (exp(x)-exp(-x))/(exp(x)+exp(-x)); }

  // 前向传播
  void forward(float e, float de, float current, float disturbance) {
    float input[4] = {e, de, current, disturbance};
    // 隐藏层
    for(int j=0;j<6;j++) {
      hidden[j] = 0;
      for(int i=0;i<4;i++) hidden[j] += w1[i][j]*input[i];
      hidden[j] += b1[j];
      hidden[j] = tanh(hidden[j]);
    }
    // 输出层（前3个为PID，第4个为扰动补偿系数）
    for(int j=0;j<4;j++) {
      output[j] = 0;
      for(int i=0;i<6;i++) output[j] += w2[i][j]*hidden[i];
      output[j] += b2[j];
    }

    // PID参数限幅 + 扰动补偿增强
    output[0] = constrain(output[0], 0.2, 6.0); // P
    output[1] = constrain(output[1], 0.02, 1.5); // I
    output[2] = constrain(output[2], 0.0, 0.8);  // D
    output[3] = constrain(output[3], 0.5, 2.0);  // 扰动补偿系数
  }

  // 扰动自适应调整（根据扰动强度增强D参数）
  void adjustForDisturbance(float disturbance) {
    if(disturbance > 0.3) { // 扰动强度超过阈值
      output[2] += output[3] * disturbance; // D参数增强
      output[2] = constrain(output[2], 0.0, 1.0);
    }
  }
};

// 全局变量
AdaptiveNNO nno;
float currentSpeed = 0.0, motorCurrent = 0.0;
float error = 0.0, errorDot = 0.0;
float prevError = 0.0;
float dt = 0.01;

void setup() {
  Serial.begin(115200);
  nno.initWeights();

  // 初始化电机
  motor.linkDriver(&driver);
  motor.linkSensor(&encoder);
  motor.linkCurrentSensor(&currentSensor);
  motor.controller = MotionControlType::velocity;
  motor.init();
  motor.initFOC();
}

void loop() {
  // 1. 模拟环境扰动（随机生成风阻/摩擦力）
  updateEnvironment();

  // 2. 采集电机状态与误差
  currentSpeed = motor.shaftVelocity;
  motorCurrent = motor.current.q * 1000; // 转换为mA，反映负载/摩擦力
  error = targetSpeed - currentSpeed;
  errorDot = (error - prevError) / dt;
  prevError = error;

  // 3. 计算综合扰动强度（电流反馈+环境扰动）
  float disturbance = (motorCurrent - 500) * 0.001 + windResistance + friction;
  disturbance = constrain(disturbance, 0.0, 1.0);

  // 4. 神经网络输出PID参数+扰动自适应调整
  nno.forward(error, errorDot, motorCurrent, disturbance);
  nno.adjustForDisturbance(disturbance);
  float P = nno.output[0], I = nno.output[1], D = nno.output[2];

  // 5. 在线更新PID参数
  motor.P_pid.P = P;
  motor.P_pid.I = I;
  motor.P_pid.D = D;

  // 6. 执行控制并反馈
  motor.loopFOC();
  motor.move(targetSpeed);

  // 7. 串口输出
  Serial.print("Disturbance: "); Serial.print(disturbance);
  Serial.print("\tCurrent: "); Serial.print(motorCurrent);
  Serial.print("\tPID:"); Serial.print(P); Serial.print(","); Serial.print(I); Serial.print(","); Serial.println(D);

  delay((int)(dt * 1000));
}

// 模拟环境扰动变化
void updateEnvironment() {
  static unsigned long t = 0;
  t += 500;
  // 摩擦力随时间随机变化（模拟地面粗糙程度）
  friction = random(0.0, 0.5);
  // 风阻随机突变（模拟阵风）
  if(random(0,100) < 20) {
    windResistance = random(0.0, 0.8);
    Serial.print("\n=== Wind resistance change: "); Serial.println(windResistance);
  } else {
    windResistance *= 0.95; // 风阻缓慢衰减
  }
}

要点解读

1. 轻量化神经网络设计：平衡计算效率与参数映射能力
   Arduino的算力和内存资源有限，神经网络必须兼顾计算速度和PID参数映射精度，核心设计原则如下：
   网络结构轻量化：优先采用3-4层全连接网络，输入维度匹配核心特征（2-4维，如误差、误差变化率、环境特征），隐藏层维度控制在3-6，输出维度匹配PID参数数量（3维对应P、I、D），避免复杂网络（如CNN、RNN）带来的算力消耗，确保Arduino能在10ms控制周期内完成前向传播；
   激活函数适配硬件：选择ReLU、Sigmoid、Tanh等轻量化激活函数，避免计算复杂的激活函数，且需保证输出参数的非线性拟合能力，同时避免激活函数输出过大或过小导致PID参数失效；
   权重预训练+在线微调：先在PC端用大量工况数据离线训练神经网络，获得基础权重后导入Arduino，在线运行时仅通过增量式微调（而非全量反向传播）优化权重，既保证参数映射精度，又避免在线全量学习的算力瓶颈，平衡离线精度与在线适配性。
2. 神经网络与PID控制器的闭环融合：实现参数动态映射
   神经网络的核心价值是建立系统动态特征与最优PID参数的映射关系，并嵌入PID控制闭环，实现参数动态调整，融合的关键包括：
   特征输入与PID输出的精准匹配：神经网络的输入特征需直接反映系统控制需求（如误差反映跟踪偏差、误差变化率反映偏差变化趋势、环境特征反映外部扰动），输出维度与PID参数严格匹配，且参数范围需与SimpleFOC控制器的允许范围一致，确保输出可直接作用于控制器；
   实时参数更新链路：构建“特征采集→网络推理→参数输出→控制器更新→效果反馈”的实时链路，在电机控制的主循环中嵌入神经网络推理，每控制周期更新一次PID参数，避免参数更新滞后导致系统震荡；
   参数限幅与安全约束：对神经网络输出的PID参数进行双重限幅，同时加入安全约束，防止参数输出过大导致电机失控，保障控制安全，尤其针对P参数，过大易导致超调，过小易导致跟踪滞后，需严格约束范围。
3. 在线学习能力的落地适配：适配机器人动态工况
   机器人工况具有动态不确定性，固定参数的神经网络难以应对，需实现在线学习能力，但受限于Arduino算力，在线学习需适配嵌入式场景：
   增量式学习替代全量学习：采用增量式梯度下降算法，仅当系统误差超过阈值（如跟踪误差、负载突变误差）时，微调神经网络的部分权重，而非全量反向传播，大幅降低计算量，适合Arduino的算力水平，实现“误差触发→局部学习→参数优化”的自适应；
   学习率动态调整：根据误差大小动态调整学习率，误差大时采用稍大的学习率加速收敛，误差小时采用小学习率避免参数震荡，平衡学习速度与稳定性，避免因学习率固定导致参数调整过度或不足；
   特征与误差的联动触发：仅当核心特征（如误差、扰动强度）超过阈值时触发在线学习，避免频繁无效学习消耗资源，同时确保学习的必要性，例如仅在负载突变或轨迹突变导致误差超标时，才触发神经网络权重调整，提升学习效率。
4. 多源特征的精准选择：构建有效映射输入
   神经网络的输入特征直接决定参数映射的准确性，需结合机器人控制的核心需求，筛选能反映系统动态特性的关键特征，避免冗余特征带来不必要的计算负担：
   核心特征优先：优先选择误差、误差变化率，这是传统PID控制的核心输入，反映系统当前偏差和偏差变化趋势，是神经网络映射的基础；
   工况特征扩展：根据应用场景扩展特征，如负载突变场景加入电流反馈（反映负载大小），轨迹跟踪场景加入轨迹曲率、速度变化率，环境扰动场景加入扰动强度，特征扩展需与应用场景强相关，确保神经网络能捕捉工况变化；
   特征归一化：对输入特征进行归一化，避免不同量纲的特征（如误差是弧度、电流是毫安）导致网络训练和推理时参数失衡，同时简化权重初始化，提升网络收敛速度和推理稳定性，适配Arduino有限的数值处理能力。
5. 工程鲁棒性与安全性保障：适配嵌入式运行场景
   Arduino BLDC机器人运行在复杂工况，需从硬件、软件多维度保障系统的鲁棒性和安全性，确保神经网络PID在线调整不引发控制失效：
   参数双保险：限幅+回退机制：神经网络输出的PID参数需先经限幅，再传递给控制器；同时设置参数回退机制，当神经网络输出参数导致系统误差持续增大（如超调、震荡），自动切换至默认PID参数，避免因网络推理错误导致控制失效，保障系统安全；
   故障检测与容错：加入故障检测逻辑，例如电机电流过载、编码器信号丢失、神经网络输出异常（如超出合理范围），立即触发安全停机，同时通过串口报警，确保系统在故障状态下不会失控，提升系统容错能力；
   资源开销优化：合理分配内存，避免使用动态内存分配，采用全局变量复用内存，减少内存碎片；同时控制神经网络的计算复杂度，减少循环和浮点运算次数，避免因计算超时导致控制周期紊乱，确保系统实时性，适配Arduino的嵌入式资源约束。

请注意：以上案例仅作为思路拓展的参考示例，不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异，均可能影响代码的适配性与使用方法的选择。在实际编程开发时，请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整，并通过多次实测验证效果；同时需确保硬件接线正确，充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码，使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性，避免因参数错误导致硬件损坏或运行异常。
