足式机器人在复杂地形中的运动控制验证，是研发流程中技术风险最高的环节之一。六自由度扰动模拟平台通过精确控制基座位姿，为室内测试提供了可重复的扰动输入环境。本文从机械设计原理与伺服控制技术两个维度，系统解析该平台的技术内核。

行业痛点：算法验证的“仿真陷阱”

足式机器人控制算法的开发多在仿真环境中完成。仿真环境提供了完美的传感器数据、理想的接触模型与无限的测试场景。然而，当算法迁移至实体机器人时，工程师往往发现：仿真中表现优异的控制策略，在真实地形中频繁失效。这一“仿真陷阱”的根源在于，仿真模型无法完全复现真实地面的非线性刚度、时变摩擦与不规则几何。六自由度扰动模拟平台的价值，正是在受控的实验室环境中，引入真实物理扰动，从而在不承担野外测试风险的前提下，暴露算法的真实性能边界。

技术要点解析一：并联机构的运动学原理

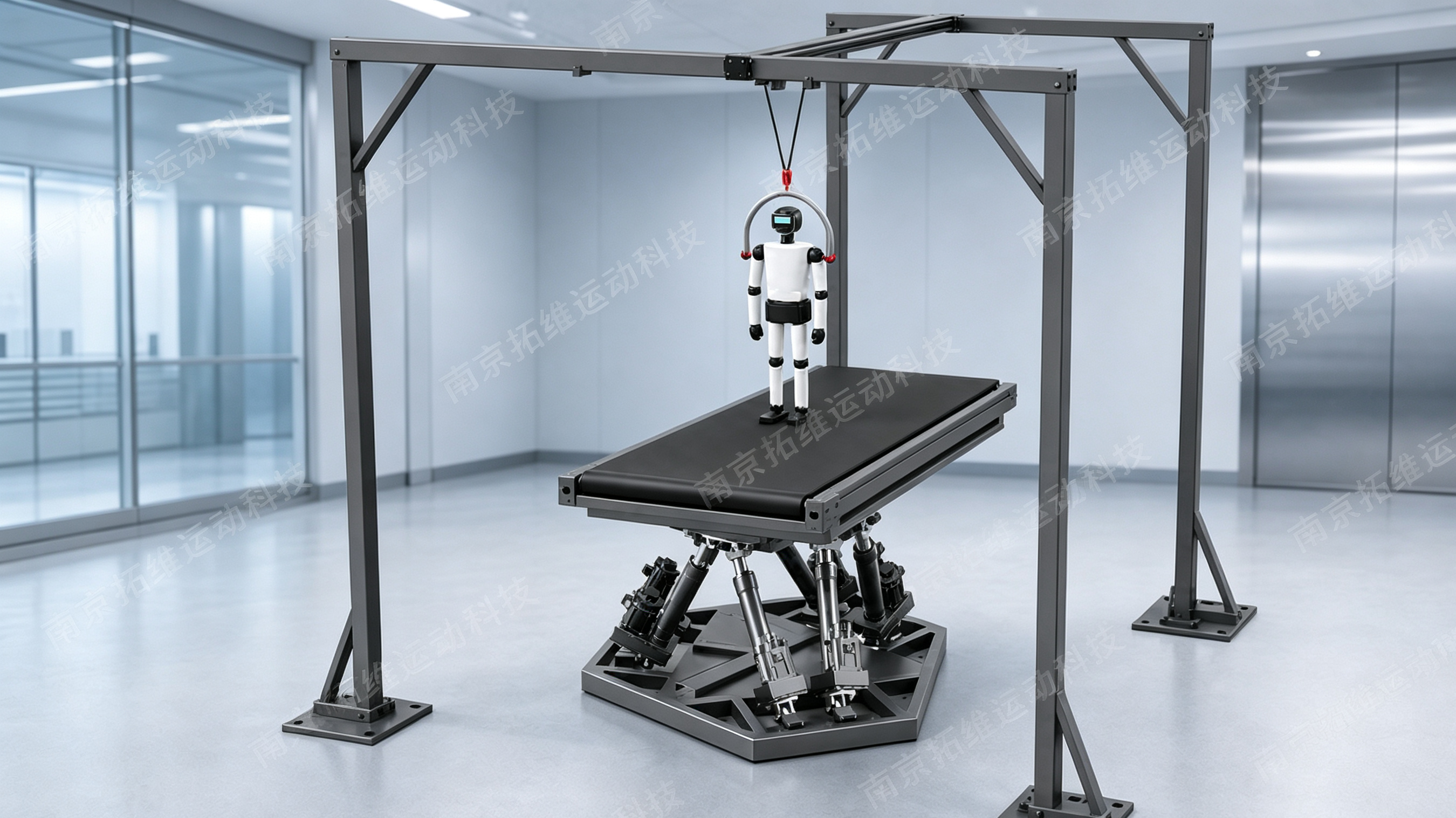

六自由度平台的核心机械结构为Stewart并联机构，由六根可独立伸缩的作动筒连接上下两个平台。设上平台坐标系为{P}，下底座坐标系为{B}，第i根作动筒的上铰点在上平台坐标系中的位置为p_i，下铰点在下底座坐标系中的位置为b_i。
当平台处于目标姿态时，上平台相对于下底座的位姿由旋转矩阵R与平移向量T描述。第i根作动筒的长度L_i可通过下式计算：
L_i = ||R·p_i + T - b_i||
该公式即为平台的逆运动学模型。控制软件根据目标位姿（俯仰、横滚、偏航及x、y、z三向位移）实时解算出六根作动筒的目标长度，并将长度指令下发至各伺服轴。
逆运动学解算的计算复杂度较低，适合在实时控制循环中执行（通常运行于200Hz姿态环）。相比之下，正运动学（由六根作动筒的实际长度求解平台位姿）涉及非线性方程组求解，计算量较大，通常用于标定与数据后处理，而非实时控制。
工作空间分析是平台设计的关键环节。俯仰±5°至±45°、横滚±5°至±45°、偏航±5°至±45°的角度范围，以及±10mm至±1000mm的平移范围，并非独立的最大值，而是存在复杂的耦合关系。例如，当平台处于大俯仰角时，其垂直升降行程会因作动筒长度限制而缩小。因此，平台的技术规格通常以可达工作空间（Reachable Workspace）与灵巧工作空间（Dexterous Workspace）分别描述。

技术要点解析二：伺服控制系统详解

平台的伺服控制系统采用分层架构：
主控层：运行实时操作系统（如Linux RT或VxWorks），负责任务调度、逆运动学解算、洗出算法执行与外部通讯。主控层通过千兆以太网（EtherCAT）与六台伺服驱动器连接，形成星型或总线型拓扑。
驱动层：每台伺服驱动器独立控制一台电动伺服作动筒。驱动层内部运行三环控制：

• 电流环：最内环，响应频率最高（通常5kHz至10kHz），控制电机绕组电流，直接影响力矩输出。电流环的带宽决定了系统对负载扰动的抑制能力。
• 速度环：中间环，响应频率约500Hz至1kHz，控制作动筒伸缩速度，抑制速度波动。
• 位置环：最外环，响应频率约100Hz至500Hz，跟踪主控层下发的目标长度指令。

三环控制通过前馈+反馈复合策略实现。前馈通道根据目标轨迹的速度与加速度预计算所需的力矩与速度，反馈通道则通过PID或更高级的控制算法（如自抗扰控制、模型预测控制）修正跟踪误差。
通讯同步：EtherCAT总线采用分布式时钟（DC）机制，所有从站（伺服驱动器）的本地时钟与主站时钟同步，同步误差可控制在1微秒以内。在1000Hz伺服环频率下，1微秒的时钟抖动占比仅为0.1%，可忽略不计。但若同步误差扩大至10微秒以上，六根作动筒的运动将产生可感知的相位差，导致平台姿态抖动。
安全机制：平台的安全系统通常采用双通道设计，符合PLd/Cat.3安全等级。安全功能包括：

• 紧急停止（E-Stop）：触发后立即切断电机动力，作动筒通过抱闸锁定。
• 软限位：在接近机械限位前自动减速，避免刚性碰撞。
• 过载保护：监测电机电流与作动筒推力，超限时自动降载或停机。
• 漏电保护：对电气系统进行绝缘监测，防止触电风险。

项目应用案例：中型四足机器人测试

在某中型四足机器人（自重45kg）的研发项目中，平台配置如下：

• 俯仰±25°、横滚±20°、偏航±15°
• 纵向/横向/垂直平移±60mm
• 伺服环1000Hz，姿态环200Hz
• 通讯接口：EtherCAT + UDP

测试目标为验证机器人在俯仰±20°坡面上的爬坡稳定性。实验流程如下：

1. 坐标系标定：使用激光跟踪仪测量机器人基座与平台上表面的相对位姿，建立统一的变换矩阵。
2. 测试序列生成：在Simulink中设计斜坡姿态曲线，坡度从0°线性增加至20°，保持10秒后线性降回0°。
3. 洗出算法配置：由于斜坡持续时间较长（10秒），启用洗出算法防止平台累积位移超限。配置高通滤波时间常数为45秒，确保在10秒斜坡期间平台姿态失真小于5%。
4. 闭环测试：Simulink通过UDP向平台发送姿态指令，平台实时反馈实际位姿，形成硬件在环闭环。
5. 数据分析：对比机器人躯干IMU数据与平台反馈数据，评估控制算法的扰动抑制性能。

测试结果表明，机器人在15°以下坡面可稳定行走，在18°附近出现周期性的前腿打滑。该发现直接指导了后续足端摩擦力补偿算法的优化。

选型建议

1. 机械刚度优先：对于足式机器人测试，平台的动态刚度比静态精度更重要。建议索取平台的一阶固有频率数据，确保其高于测试信号主频的3倍以上。
2. 控制频率底线：伺服环频率不应低于500Hz，姿态环不应低于100Hz。低于此底线，平台将无法准确跟踪足式机器人的高频冲击。
3. 软件兼容性：确认平台控制软件支持MATLAB/Simulink与开放API，这是融入现有研发流程的前提。
4. 温度补偿：若实验室环境温度波动较大，需确认平台具备温度补偿功能或允许用户植入补偿算法。
