基于九轴姿态传感器的高精度姿态感知方案，帮助客户机器狗产品在复杂地形中实现稳定行走与自主平衡控制。

维特智能与机器人行业客户合作，针对小型机器狗在复杂地形行走中姿态感知精度不足、动态平衡控制不稳定的核心痛点，为其提供了基于 HWT906 九轴姿态传感器的姿态感知解决方案，帮助客户实现了机器狗在 15° 斜坡上的稳定行走与自主平衡控制。

一、客户背景

1.1 客户简介

客户是消费级机器人领域的创新型企业，主营四足仿生机器狗的研发与制造，产品应用于科研教育、家庭陪伴、巡检演示等场景，业务覆盖国内华东、华南地区及海外部分市场。客户团队具备较强的运动控制算法能力，在传感器选型与硬件集成方面寻求专业合作伙伴。

1.2 客户应用和痛点

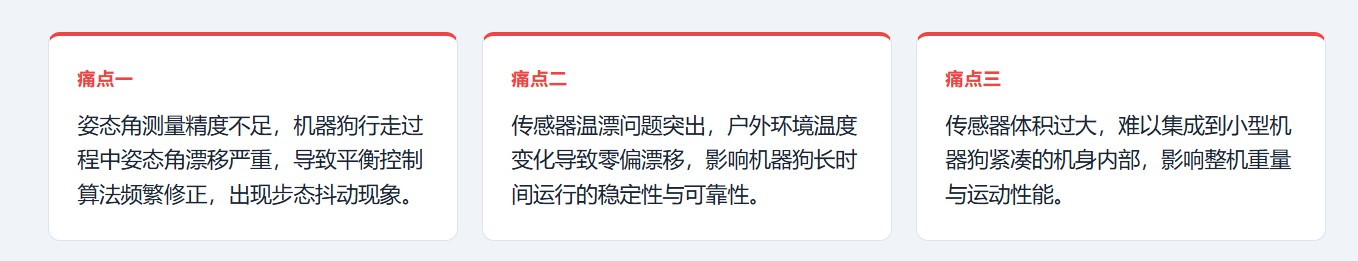

客户在小型机器狗产品上需要使用姿态感知测量，此前主要面临以下痛点：

维特智能为其提供HWT906 九轴姿态传感器，用于实现机器狗的姿态感知与平衡控制。

二、客户使用详情重点

2.1 项目背景客户在机器狗研发过程中发现，姿态感知是平衡控制的核心环节，其作用类似于人类的前庭系统——通过实时测量角速度和线性加速度，为运动控制系统提供毫秒级的姿态反馈。此前使用的消费级 IMU 模块存在精度不足、温漂严重的问题，导致机器狗在爬坡和复杂地形行走时频繁失衡。

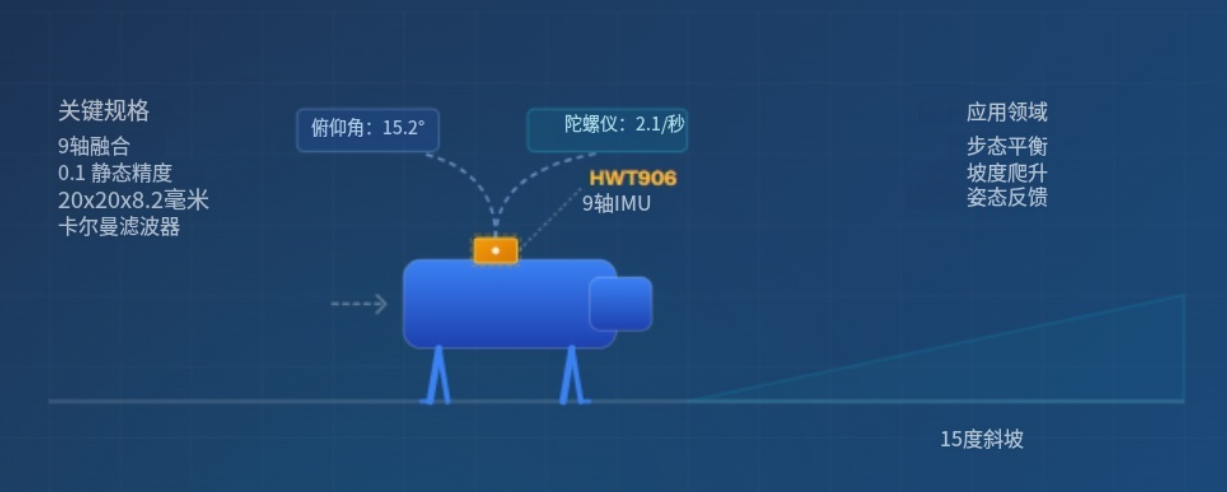

经过多款传感器对比测试，HWT906 凭借其温度补偿算法和卡尔曼滤波融合姿态输出，在动态精度和长期稳定性上表现优异，最终被客户选定。客户希望通过这套方案实现机器狗在 15° 斜坡上的稳定行走，降低步态抖动和失衡概率。

2.2 是如何使用

使用环境：传感器安装在机器狗躯干中心位置（机身背部 PCB 上方），此处为机身重心附近，能最真实地反映整机姿态变化。工作环境为实验室、户外草地、斜坡路面等，温度范围-10°C ~ 50°C，存在机械振动和冲击。针对颠簸和振动环境，通过卡尔曼滤波融合算法处理多传感器数据，抑制高频噪声。

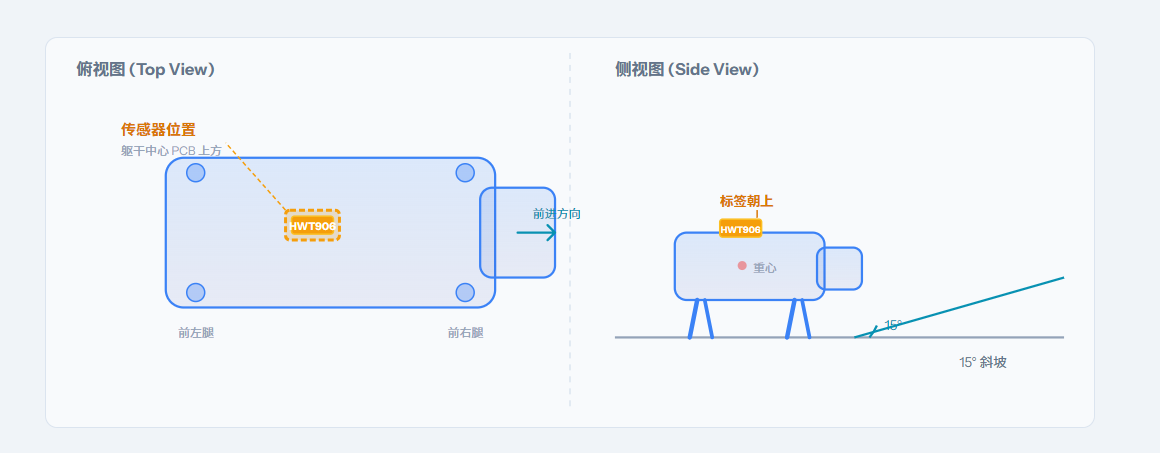

安装方式：采用水平安装，传感器标签朝上，紧贴机身中心 PCB 上方，使用螺柱固定。按产品安装手册标准部署，确保传感器 X 轴指向机器狗前进方向，Y 轴指向右侧，Z 轴垂直向上。

连接方式：通过TTL串口接口接入客户主控板，供电 3.3V，通讯波特率 115200bps，数据输出速率 200Hz

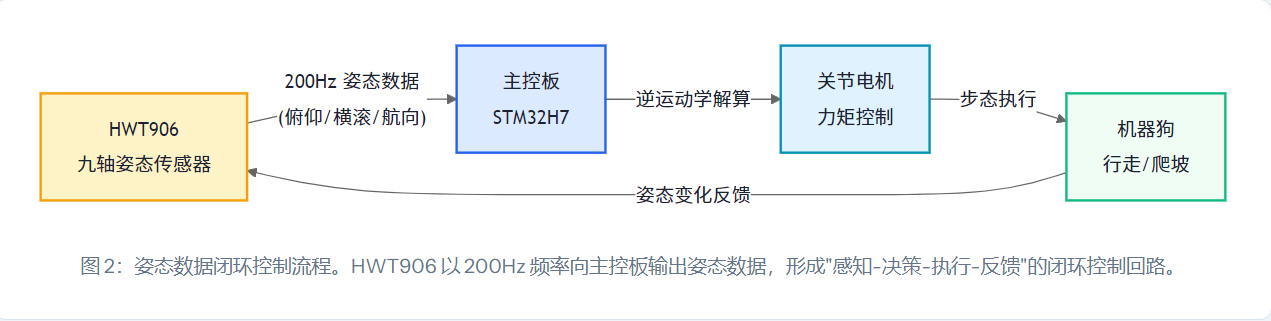

数据用途：采集的三轴加速度、角速度、姿态角（俯仰角 / 横滚角 / 航向角）数据被用于客户步态控制系统的姿态反馈环节。控制系统根据实时姿态角偏差，通过逆运动学解算调整各关节电机力矩输出，实现动态平衡和爬坡姿态修正。具体逻辑为：当俯仰角超过预设阈值时，系统自动增加后腿支撑力矩并调整前腿步幅，防止机器狗后翻或前倾。

2.3 使用情况

精度表现：姿态角动态精度0.5°，静态精度 0.2°，满足客户对机器狗平衡控制的精度要求。在 15° 斜坡行走测试中，俯仰角测量误差不超过 0.3°。

稳定性：在连续 72 小时运行测试中，姿态角零偏漂移小于0.05°/h，数据无跳变现象。温度补偿算法有效抑制了户外温度变化导致的精度下降。

三、维特智能方案特点

1高精度姿态输出 + 卡尔曼滤波融合

HWT906 采用三轴陀螺仪 + 三轴加速度计 + 三轴磁力计九轴融合架构，结合维特智能自主研发的卡尔曼滤波姿态动力学算法，姿态角动态精度优于0.5°，静态精度优于 0.1°。算法通过 ISO9001 质量体系认证的生产流程交付，为机器狗平衡控制提供高可靠姿态数据支撑。

2温度补偿 + 低温漂设计

内置温度补偿算法，全温区（-40°C ~ 85°C）零偏稳定性优于0.05°/h，陀螺仪零偏漂移小于 0.2°/s，加速度计零偏稳定性小于 0.05mg。有效解决了户外温度变化导致的精度下降问题，保障机器狗在全天候环境下的持续稳定运行。

3紧凑封装 + 多接口支持

尺寸仅20 × 20 × 8.2mm，重量约 2g，支持 RS232 / RS485 / TTL / CAN 多种通讯接口，供电电压 3.3V ~ 5V，波特率可配置（9600 ~ 460800bps）。紧凑封装与灵活接口设计适配小型机器狗紧凑机身内部集成需求，降低整机重量与功耗负担。

四、结语

维特智能HWT906 在小型机器狗领域的成功落地，验证了高精度姿态感知方案在仿生机器人平衡控制中的关键价值。从实验室步态验证到户外爬坡实战，HWT906 凭借其高精度、低温漂、紧凑封装的优势，为客户机器狗产品从研发走向量产提供了可靠的传感支撑。
