石化、油气、煤化工、矿山等工业项目进行通信系统升级时，经常遇到同一类问题：现场已经运行多年的防爆电话如何接入新的SIP调度平台？

新建区域通常可以直接部署SIP防爆电话，通过工业以太网注册到SIP服务器或IPPBX。已有厂区则往往保留大量两线制模拟防爆电话，需要借助FXS语音网关完成协议转换。

进入工程实施以后，问题远不止终端注册。号码规划、SIP信令、SDP媒体协商、RTP语音传输、VLAN、QoS、调度权限、录音、广播以及故障恢复都会影响最终运行效果。

工业SIP系统的设计，应从现场点位、网络承载和调度业务三个层面同时展开。

一、防爆电话的两种SIP接入方式

项目设计前首先要确认现场终端类型。

SIP防爆电话直接注册

支持SIP的防爆电话通常具备以太网接口，接入工业交换机后，通过厂区IP网络与SIP服务器或IPPBX通信。

终端侧一般需要配置以下参数：

配置项	主要用途
IP地址	终端网络地址
子网掩码	确定所在网络
默认网关	跨网段通信
SIP服务器	指定注册平台
SIP端口	SIP信令通信
分机号码	终端逻辑号码
认证账号	SIP身份认证
认证密码	注册认证
Codec	语音编码
DTMF方式	按键信号传输

例如3号泵站防爆电话可以规划为：

参数	示例
终端名称	3号泵站防爆电话
分机号码	6203
所属区域	泵区
SIP服务器	10.10.20.10
SIP端口	5060
主要编码	G.711

终端完成注册以后，SIP核心维护该号码与当前终端地址之间的注册关系。调度平台可以使用分机号码，也可以按照设备名称和区域直接发起呼叫。

这种方式适合新建项目和网络条件较完善的扩建区域。

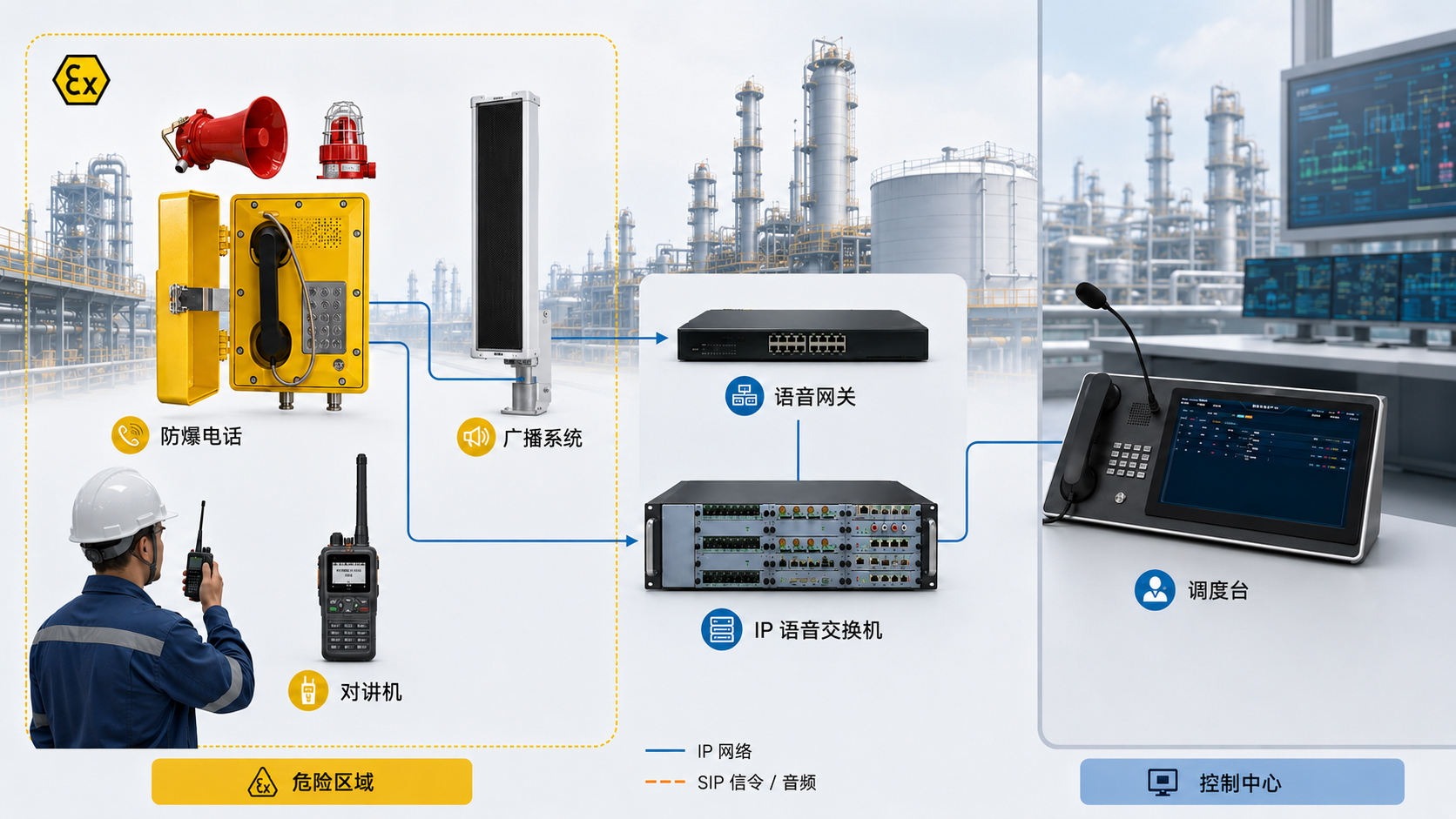

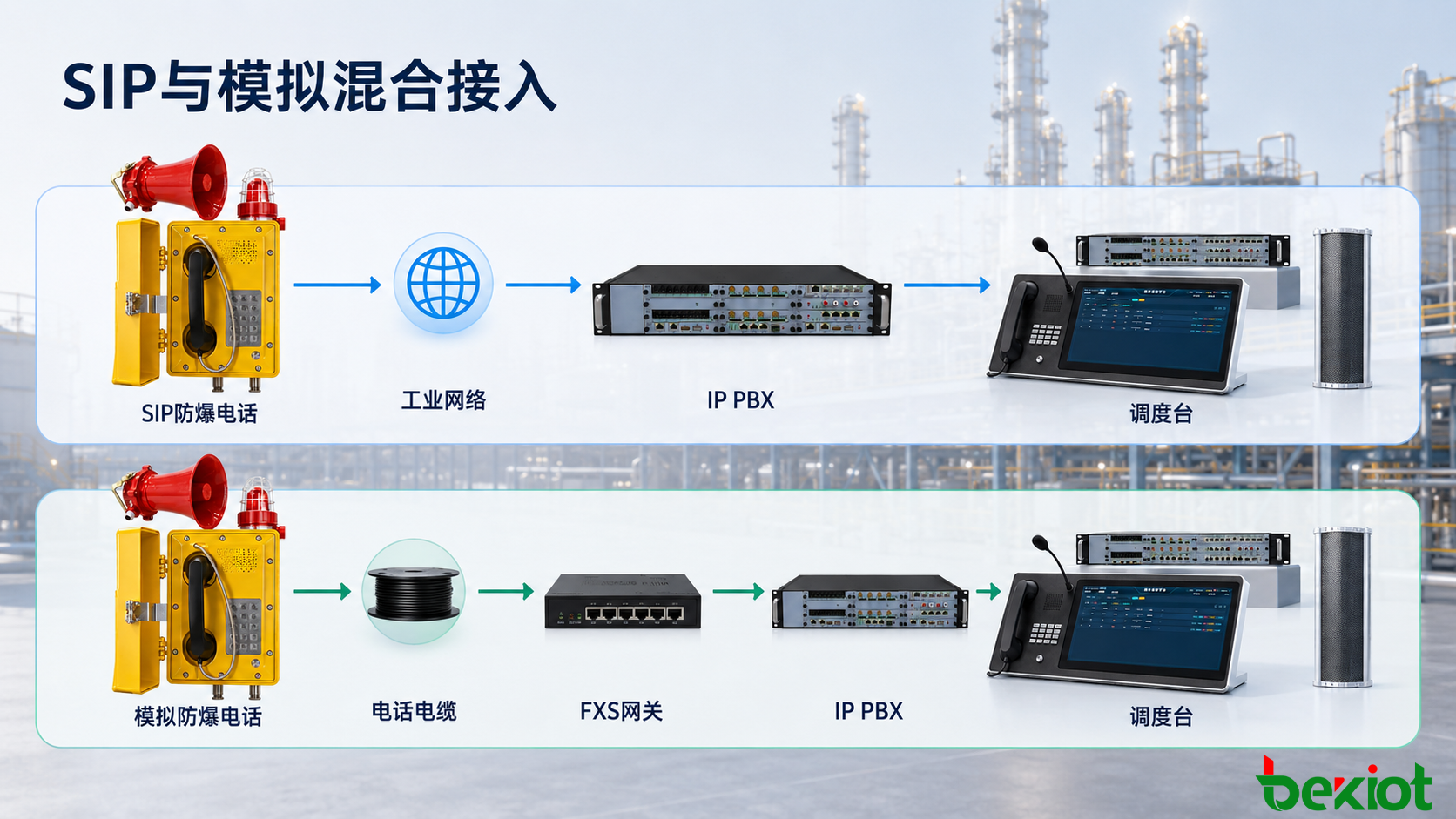

模拟防爆电话通过FXS网关接入

很多老厂仍然使用两线制模拟防爆电话。这类终端没有IP地址，也没有SIP协议栈，本身不会向SIP服务器注册。

工程上通常在通信机房或区域节点部署FXS语音网关。

网关向模拟电话提供用户侧接口，完成馈电、摘挂机检测、振铃以及模拟语音数字化，同时把每个FXS端口映射为相应SIP号码。

例如：

FXS端口	SIP号码	对应点位
端口1	6101	罐区1号电话
端口2	6102	罐区2号电话
端口3	6201	1号泵站
端口4	6202	2号泵站

SIP平台看到的是网关端口对应的逻辑分机，现场模拟电话仍按原来的摘机、拨号和振铃方式工作。

对于已有大量稳定模拟线路的项目，这种方案可以避免大范围重新布线。

二、工业SIP调度系统的层级关系

工业SIP通信通常由现场终端、接入网络、SIP核心和调度应用组成。

现场终端

这一层直接面向生产现场，可能包括：

• SIP防爆电话
• 模拟防爆电话
• 防爆扩音电话
• 工业电话
• SIP对讲终端
• 广播终端
• 声光报警设备

终端主要负责现场语音通信、紧急呼叫和事件触发。

网络与接入

网络侧包括工业交换机、光纤链路、PoE交换机、FXS网关以及网络安全设备。

SIP终端直接通过IP网络接入，模拟终端由语音网关完成转换。

生产区域跨度较大时，现场接入交换机通常通过光纤主干或工业环网与中心机房互联。

SIP核心

SIP服务器或IPPBX主要处理：

• 终端注册
• 分机号码
• 呼叫路由
• 用户认证
• 呼叫权限
• 中继
• 会话状态

它负责通信控制，不承担现场业务展示。

调度应用

调度平台面向值班员和调度员，负责终端组织、呼叫操作和事件协同。

SIP核心与调度平台可以部署在同一套系统中，也可能由不同服务组件承担。系统集成时需要明确各模块的职责，避免把“IPPBX”和“调度系统”视为完全相同的设备。

三、一次SIP呼叫涉及哪些协议

以调度中心呼叫6203号防爆电话为例，整个过程至少涉及SIP、SDP和RTP。

SIP负责会话控制

调度端发起呼叫后，SIP服务器根据6203的注册信息找到对应终端，并完成呼叫建立、振铃、应答和挂断等控制过程。

典型SIP消息包括：

• INVITE
• 100 Trying
• 180 Ringing
• 200 OK
• ACK
• BYE

工程调试不一定需要人工分析每一条消息，但出现呼叫建立失败时，SIP信令是重要的定位依据。

SDP负责媒体协商

SIP消息中通常携带SDP信息，用于协商：

• 媒体IP地址
• RTP端口
• Codec
• 采样参数
• DTMF能力

双方呼叫已经建立，但SDP协商结果异常时，仍可能出现无语音或编码不兼容。

RTP承载实时语音

通话建立后，语音数据主要由RTP传输。

这也是SIP系统中常见“号码能拨通，但没有声音”的原因之一。

SIP信令路径正常，只能证明呼叫控制可用；RTP还要经过网络路由、ACL、防火墙和相关安全策略。

工程排障时必须把信令问题和媒体问题分开处理。

四、注册成功以后还要验证什么

终端状态显示“在线”，只是基本检查项。

双向媒体

调试人员应分别验证调度台到现场电话、现场电话到调度台两个方向的语音。

如果出现单向语音，重点检查：

• RTP目的地址
• 媒体端口
• 三层路由
• ACL
• 防火墙策略
• NAT
• SDP中的媒体地址

Codec兼容

同一系统中的终端和平台最好提前确定主要语音编码。

工业局域网内通常更关注语音清晰度、稳定性和兼容性，不需要为了压缩带宽配置过多编码格式。

如果不同设备之间频繁发生转码，还会增加媒体服务器负担。

DTMF兼容

部分调度系统、IVR或业务流程需要识别电话按键。

常见方式包括：

• RTP Event
• SIP INFO
• 带内DTMF

工程现场仍经常把RTP Event称为RFC2833，目前实现通常参考RFC4733。

终端和平台配置不一致时，典型现象是通话完全正常，但按键操作无效。

五、号码规划与点位命名要提前统一

几十个点位的小型系统可以依靠普通分机号码管理。

当规模扩大到数百部电话以后，号码结构直接影响调度和运维效率。

一种常见方式是按照生产区域规划号码段：

号码范围	区域
6100至6199	罐区
6200至6299	泵区
6300至6399	装卸区
6400至6499	压缩机区
6500至6599	公用工程区
7000至7099	调度席位

号码之外，还应建立固定的点位命名规则。

6203，3号泵站防爆电话，泵区东侧

比单纯显示“6203”更适合调度场景。

大型厂区还可以进一步关联：

• 厂区
• 装置
• 区域
• 楼层
• 设备单元
• GIS坐标

点位命名如果在项目初期没有统一，后期录音查询、告警定位和调度界面往往需要重新整理。

六、语音网络的QoS与VLAN设计

SIP语音进入工业IP网络以后，会与其他业务共享交换机、光纤和上联带宽。

一个典型生产网络可能同时承载：

• 视频监控
• PLC数据
• SCADA
• 办公网
• GIS
• SIP语音
• 工业广播

这些业务的实时性要求不同。

语音质量需要重点关注：

• 时延
• 抖动
• 丢包率
• 上联带宽
• 交换机端口错误
• 队列调度
• DSCP

出现短时间文件下载变慢，通常不会影响业务结果；实时通话出现连续丢包，则可能直接造成语音断续。

规模较大的网络可以为语音业务规划独立Voice VLAN，例如：

VLAN	业务
VLAN 10	办公网
VLAN 20	视频监控
VLAN 30	工业控制
VLAN 40	SIP语音
VLAN 50	广播

独立VLAN便于实施QoS、ACL和故障定位，但不能把VLAN本身理解成语音质量保障。

如果上联链路已经拥塞，单纯划分VLAN并不会自动改善RTP质量，还需要结合队列和带宽策略处理。

七、接入调度平台后的工程价值

SIP化最大的变化之一，是现场通信点位可以被统一组织。

点位显示

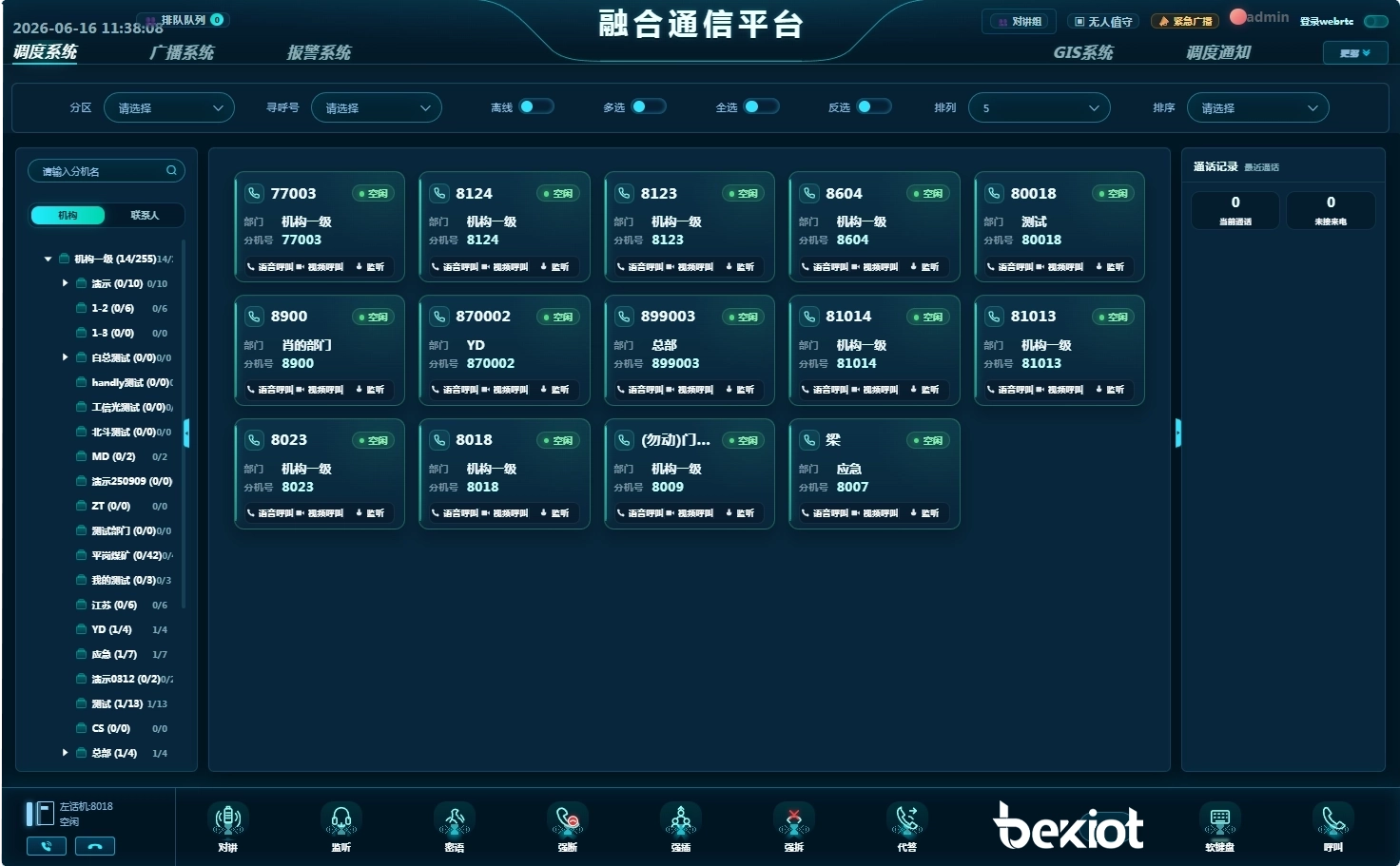

调度界面可以按照罐区、泵区、装卸区和公用工程区分类显示终端。

发生来电时，调度员可以直接看到号码、终端名称和所属区域。

调度操作

根据项目权限，调度席可以配置：

• 单呼
• 群呼
• 转接
• 会议
• 强插
• 强拆

涉及监听、强插等功能时，应结合项目管理制度进行权限划分，并保留操作记录。

录音与通信记录

系统可以记录：

• 主叫号码
• 被叫号码
• 呼叫时间
• 接通状态
• 通话时长
• 录音文件

这些信息主要用于值班检查、故障分析和事件复盘。

广播与报警关联

防爆电话报告异常后，调度员可以根据事件位置选择对应广播区域。

系统还可以根据项目接口条件，与GIS、视频、声光报警或其他业务系统建立关联。

通信平台的作用由单纯号码交换扩展到现场通信资源管理。

八、冗余设计先分析故障域

工业通信系统是否需要冗余，不能只看设备数量。

更实用的方法是先分析故障域。

例如，一台16口FXS网关接入16部模拟防爆电话，那么网关故障会同时影响这16个点位。

如果全厂所有SIP终端都依赖一台SIP服务器，该服务器就是核心故障点。

如果某个生产区域只有一条光纤上联，链路中断会使整个区域与控制中心失去IP通信。

这类关系在系统设计阶段就应明确。

常见的改进方式包括：

• SIP服务器主备
• IPPBX冗余
• 网关分区部署
• 核心交换机冗余
• 工业环网
• 双上联
• UPS
• 双电源

采用哪一种方案，应根据允许中断时间和关键点位数量决定。

一个20点的小型辅助系统，与承担全厂应急通信的数百点系统，不应机械采用同样的冗余等级。

九、老厂SIP迁移的实施策略

老厂改造的难点通常不在SIP本身，而在生产不能长时间中断。

现场已有模拟防爆电话是否需要更换，可以从几个方面判断。

原有线路是否稳定

如果模拟线路状态良好、距离合适、维护记录正常，可以继续利用。

线路已经严重老化、故障频繁时，再通过网关保留旧线路的意义有限。

终端是否仍处于有效使用周期

已有防爆电话工作正常，且满足现场安全和环境要求时，没有必要只因为控制中心改用SIP就立即淘汰。

现场是否具备IP网络

某些区域已经有工业交换机和光纤，可以优先部署SIP终端。

完全没有网络基础的老区域，如果重新敷设工业以太网成本较高，可以先保留模拟线路。

网关放在哪里

FXS网关既可以集中部署在通信机房，也可以根据线路长度和区域分布进行分区部署。

集中部署维护方便，但需要考虑模拟线路长度和单设备故障影响范围。

分区部署能够缩小故障域，但会增加设备点位和供电维护工作。

老厂迁移更适合按区域逐步实施，而不是先设定“所有终端必须IP化”的目标。

贝克通信在工业通信项目中也会先核对原有点位、线路、网络和生产窗口，再确定保留、网关接入或直接IP化的范围。

十、现场调试与验收建议分层进行

系统上线前，应按照网络、信令、媒体和业务逐层验证。

基础网络

检查：

• 终端供电
• 交换机端口
• IP地址
• 子网掩码
• 默认网关
• VLAN
• 网络可达性

SIP信令

检查：

• 注册
• 呼叫建立
• 振铃
• 应答
• 挂断
• 号码路由
• 呼叫权限

RTP媒体

验证：

• 双向语音
• 单向语音异常
• Codec
• DTMF
• 丢包
• 抖动
• 时延

调度业务

完成基础语音验证后，再测试：

• 会议
• 转接
• 强插
• 强拆
• 录音
• 广播
• 报警联动

故障场景

对于承担重要通信任务的系统，还应进行故障测试。

例如：

• SIP服务器切换
• 核心交换机故障
• 光纤链路中断
• 网关重启
• UPS供电
• 网络恢复后的终端重新注册

只有正常通信测试通过，并不代表应急通信能力已经达到项目要求。

结语

防爆电话接入SIP调度系统时，SIP防爆电话和模拟防爆电话可以采用不同接入方式，最终在同一调度平台中统一管理。

工程实施的重点在于把终端、号码、网络、媒体和业务关系提前梳理清楚，同时识别服务器、网关、交换机和链路可能形成的故障域。

系统验收也不应停留在“终端在线”和“号码能拨通”。

双向RTP、网络异常恢复、关键设备故障、调度权限、录音以及广播联动都应根据项目范围逐项验证。完成这些测试后，才能判断一套SIP调度系统是否具备在工业现场长期运行的条件。
