前言

本方案面向全国范围内多机器人远程遥操场景，全程不依赖任何商用音视频云服务、闭源 SDK，基于开源生态 + 深度自研实现，核心围绕「边缘就近接入 + 分布式 SFU 转发 + 自研传输增强 + 全链路低延迟优化」四大核心设计，兼顾极致延迟、大规模并发与生产级稳定性。

方案完全基于 Rust 技术栈构建核心业务层，媒体转发层选用工业级开源组件做深度二开，所有核心逻辑可控可定制，适配机器人遥操的强实时、高可靠、多数据格式传输需求。

方案完全基于 Rust 技术栈构建核心业务层，媒体转发层选用工业级开源组件做深度二开，所有核心逻辑可控可定制，适配机器人遥操的强实时、高可靠、多数据格式传输需求。

一、方案总览与核心指标

1.1 设计目标

全自研可控：核心协议、业务逻辑、调度算法全部自主实现，无商用黑盒依赖，支持深度定制与私有化部署。
全国低延迟：通过边缘下沉与智能调度，实现同区域端到端视频延迟 < 120ms，跨区域 < 180ms，控制指令延迟 < 80ms。
高并发承载：支持万台级机器人并发接入，单路流支持千级操作员同时观看，支持线性水平扩展。
高可用可靠：全链路冗余设计，单点故障秒级自愈，年可用性≥99.95%，弱网环境下业务不中断。
多格式兼容：支持视频、语音、控制指令、高频传感器、点云、文件等全类型数据双向传输。

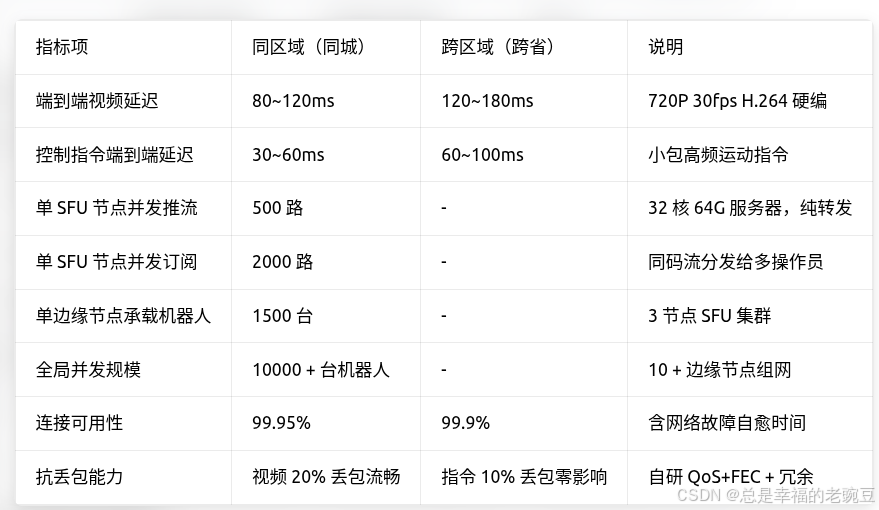

1.2 核心性能指标

## 1.3 自研边界与开源组件选型原则

• 完全自研：调度算法、信令协议、传输增强、业务逻辑、权限体系、设备管理、运维监控。
• 开源深度二开：媒体转发、基础协议栈采用成熟开源项目，避免从零造轮子，所有组件均为 MIT/Apache 开源协议，无商用授权风险。
• 禁用范围：商用音视频云 SDK、闭源传输协议、付费中间件。

二、整体分布式架构

采用「四层解耦、边缘为主、中心管控」的云边协同架构，所有实时流量全部下沉边缘节点，中心仅做全局管控与非实时业务，从物理层面降低传输延迟。

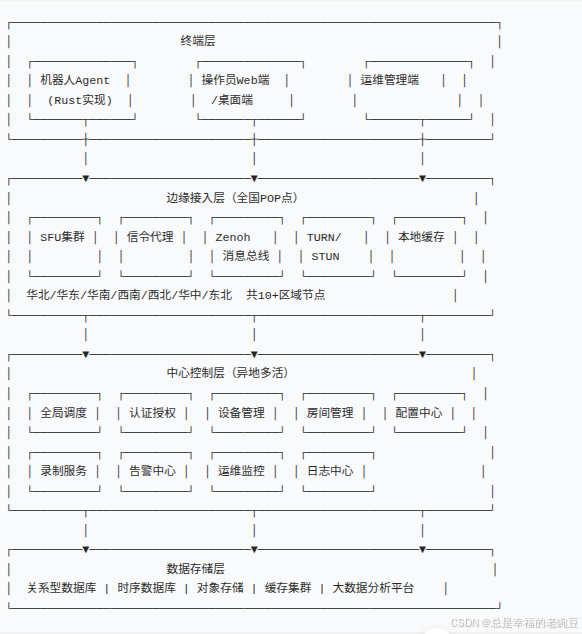

2.1 四层逻辑架构

2.2 物理部署拓扑

• 边缘 POP 点：在全国核心区域（北京、上海、广州、成都、武汉、西安、沈阳等）部署边缘节点，覆盖七大区域，实现就近接入。
• 中心集群：在华东、华南部署双中心异地多活集群，承载全局管控业务。
• 骨干互联：边缘节点与中心之间、边缘节点之间通过 BGP 多线 + 专线备份互联，保障跨区域传输质量。

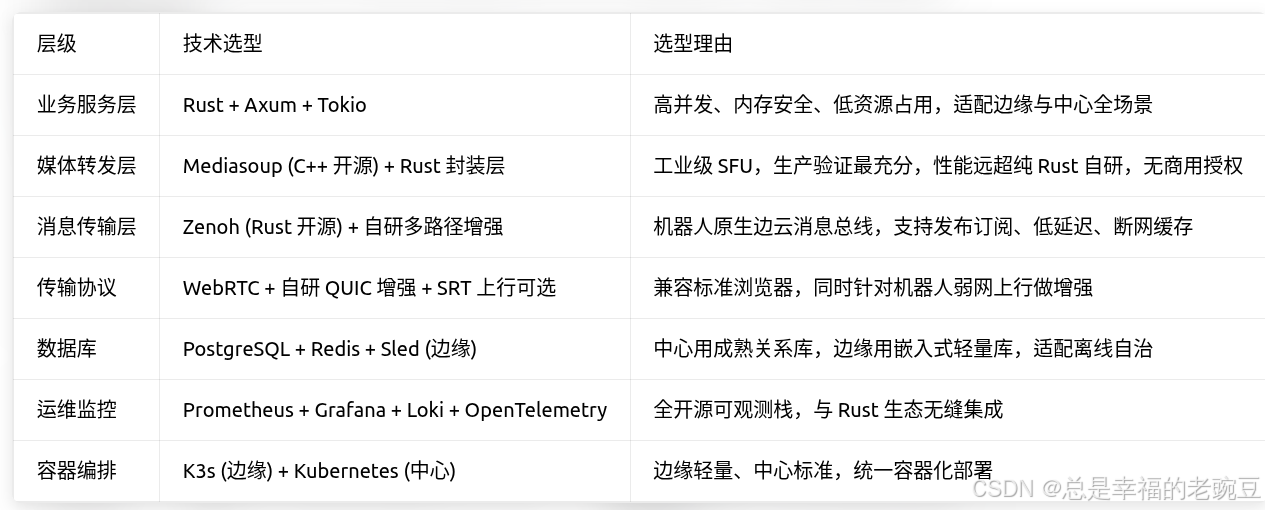

2.3 核心技术栈总览

备选纯 Rust 路线：若追求 100% 纯 Rust 技术栈，可将 SFU 替换为str0m（Sans-I/O 架构，单线程性能极强），开发成本提升约 40%，媒体生态与弱网能力略弱，适合极致自主可控场景。本方案以「稳定优先 + Rust 业务自研」的 Mediasoup 路线为主线。

三、网络层基础设施设计

网络是全国遥操作的基础，核心目标是最大化接入成功率、最小化跨区域传输损耗、兜底极端网络场景。

3.1 全国边缘节点网络规划

节点选址：优先选择多线 BGP 机房（电信 / 联通 / 移动三线接入），覆盖三大运营商，避免跨运营商网络抖动。

带宽配置：单边缘节点配置万兆上行带宽，按每路机器人平均 2Mbps 码率测算，支持 5000 路并发推流，预留 50% 冗余。

网络隔离：
业务流量与运维流量物理隔离
媒体面 UDP 流量与信令面 TCP 流量分端口、分网卡部署
边缘节点与中心之间通过 IPSec 加密隧道传输管控数据

3.2 STUN/TURN 分布式集群

WebRTC NAT 穿透的核心组件，采用「边缘分布式部署 + 全局调度」方案：

部署方式：每个边缘节点部署 1~2 台 TURN 服务器，同时承载 STUN 功能，就近提供穿透服务。

选型：基于coturn开源版本深度二开，支持集群化、认证对接、流量统计。

调度策略：
终端优先使用同区域 STUN/TURN 节点
主节点失败时自动切换到临近区域备用节点
支持 TCP/443 端口兜底，兼容严格防火墙环境

安全增强：
临时凭证机制：基于 HMAC 生成时效凭证，防止盗用
流量限速：单账号、单 IP 带宽限制，防止恶意占用
机器人端固定 TURN 节点白名单，提升接入效率

3.3 跨区域骨干传输优化

全国场景下，跨区域遥操（如北京操作员控制广东机器人）的延迟瓶颈在骨干网。

• 边缘节点级联：机器人接入就近边缘节点，操作员接入就近边缘节点，两节点之间通过专属高速通道级联转发，避免公网多跳损耗。

• 多路径路由探测：自研骨干传输层，实时探测不同路径的时延、丢包，动态选择最优转发路径。

• 前向纠错（FEC）：跨区域级联链路启用 ULP-FEC，针对骨干网偶发丢包做纠错，避免重传延迟。

3.4 NAT 穿透与多链路接入保障

ICE 全类型支持：支持 Host/Server-Reflexive/Relay 三种候选，优先级从高到低，优先直连，失败再走中继。
Trickle ICE：增量交换候选，减少建连时间，首次建连耗时 < 500ms。
多网卡多链路接入：机器人端支持同时接入 5G、有线、WiFi，应用层做多链路冗余，单条链路中断业务无感切换。

四、边缘接入层设计（低延迟核心）

边缘节点是低延迟与高并发的核心载体，所有实时媒体、控制指令都在边缘层完成转发与处理，尽可能减少跨区域传输。

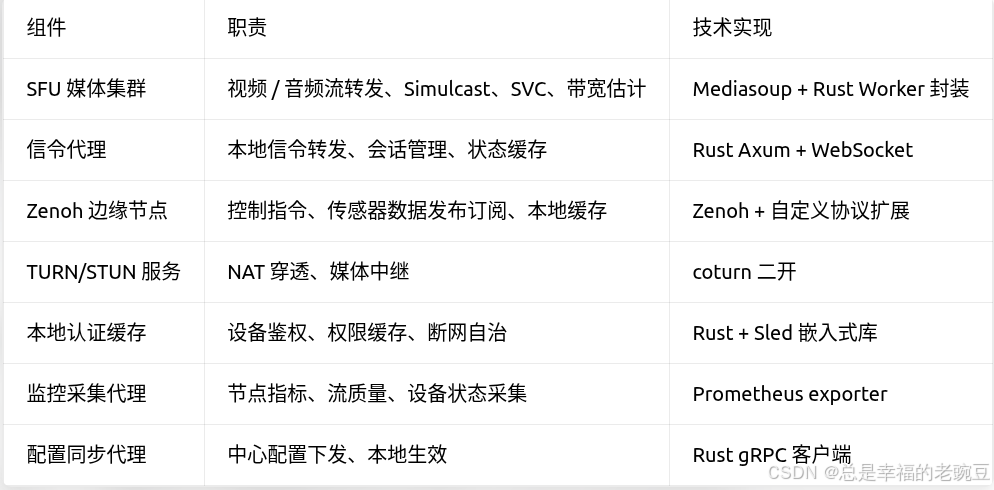

4.1 边缘节点功能组件

每个边缘节点为独立自治单元，包含以下核心组件：

4.2 SFU 媒体转发集群

4.2.1 选型说明

选用Mediasoup作为核心转发引擎，是开源社区最成熟的生产级 WebRTC SFU，经过亿级用户验证，完全开源免费，无商用限制。
优势：单节点性能强、QoS 体系完善、Simulcast/SVC 支持成熟、弱网优化经验丰富
自研增强：用 Rust 实现业务封装层、调度逻辑、扩展插件，所有业务逻辑可控，核心转发复用成熟能力

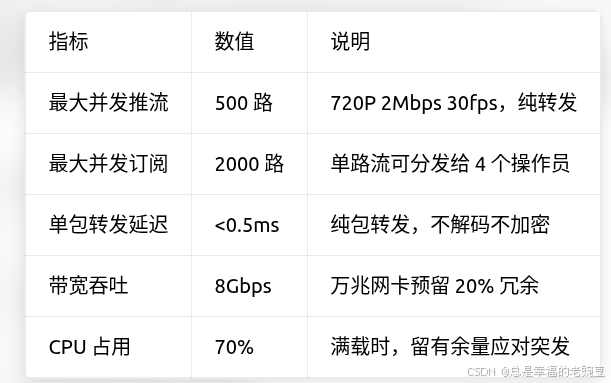

4.2.2 单节点性能规格

以标准服务器（32 核 64G 内存、万兆网卡、Linux 系统）为例：

4.2.3 集群水平扩展与级联

水平扩展：单边缘节点内 SFU 集群无状态扩展，通过一致性哈希按机器人 ID 路由，同一台机器人的推流固定在同一台 SFU 节点。
房间级负载均衡：新建推流时，选择当前负载最低、同运营商的 SFU 节点。
跨节点级联：当单房间订阅人数超过单节点上限，或订阅者在其他边缘节点时，自动启动 SFU 级联：

• 上游 SFU（机器人接入节点）向级联 SFU 转发一路流
• 下游 SFU 分发给本地订阅者
• 级联链路启用 FEC 与动态码率适配，保障跨区域质量
  故障转移：SFU 节点故障时，信令层引导机器人与操作员秒级重连到备用节点，中断时间 < 1s。

4.2.4 转发面性能优化

零拷贝转发：RTP 包从网卡接收后，在内核态与用户态之间零拷贝传递，转发全程无内存复制。

无队列直通：收到 RTP 包立即转发，不做批量聚合，消除排队延迟。

CPU 亲和性：Mediasoup Worker 绑定固定 CPU 核心，减少上下文切换开销。
硬件卸载：支持网卡 UDP 校验和卸载、SRTP 加密卸载，降低 CPU 占用。

4.3 边缘信令与认证代理

本地信令代理：终端 WebSocket 连接接入本地边缘节点，减少信令往返延迟；边缘与中心之间通过 gRPC 长连接同步状态。
认证缓存：设备与用户的鉴权信息缓存在本地，有效期内无需重复访问中心，断网时仍可正常接入。

会话管理：本地维护房间、流、订阅关系，中心故障不影响现有会话。

4.4 Zenoh 边缘消息总线

针对控制指令、传感器数据等非媒体数据，采用 Zenoh 构建边缘消息总线，比自研 DataChannel 更稳定可靠：
发布订阅模型：机器人发布传感器数据、状态，操作员订阅；操作员发布控制指令，机器人订阅。
本地优先：同一边缘节点内的发布订阅直接本地转发，不经过中心，延迟 < 1ms。
断网缓存：网络中断时本地缓存数据，恢复后自动同步，不丢失关键指令与状态。
多协议适配：支持 UDP/TCP/QUIC 多种传输，自动选择最优路径。

4.5 边缘本地自治与断网容灾

边缘节点具备完整的独立运行能力，与中心网络中断时不影响现有遥操作业务：
已建立的媒体流、控制通道完全本地转发，不受中心故障影响。
本地缓存的认证、权限、设备信息可支撑 72 小时以上独立运行。
新建设备连接支持白名单本地鉴权，保障应急场景可用。
链路恢复后自动增量同步状态、日志、统计数据，无需人工干预。

五、中心控制层设计（高并发核心）

中心层负责全局管控、调度与非实时业务，全部服务无状态化设计，支持无限水平扩展。

5.1 全局智能调度服务（核心组件）

调度服务是全国低延迟的大脑，负责为每一次遥操作会话分配最优的边缘节点与传输路径。

5.1.1 核心调度因子

地理位置：基于 IP 库定位机器人与操作员所在城市，优先分配同区域边缘节点。
网络质量：终端接入前主动探测各边缘节点的时延、丢包、抖动，选择质量最优节点。
节点负载：实时采集各边缘节点的 CPU、带宽、在线人数，避免单节点过载。
运营商匹配：优先分配同运营商节点，减少跨运营商传输损耗。
业务优先级：高优先级机器人（如应急作业）优先分配优质节点与带宽资源。

5.1.2 调度算法

采用加权最小负载优先 + 时延阈值约束算法：
过滤掉负载超过 80% 的节点
过滤掉时延超过阈值的节点（同区域 > 50ms、跨区域 > 100ms）
对剩余节点按「时延 ×0.6 + 负载率 ×0.4」加权打分，选择得分最低节点
同一会话的机器人与操作员优先调度到同一节点，避免级联损耗

5.1.3 跨区域级联调度

当机器人与操作员不在同一区域时：
计算两节点之间的直连质量，质量达标则直接边缘级联
直连质量差时，选择中间最优中转节点做二级级联
传输过程中实时监控级联链路质量，劣化时自动切换级联路径

5.2 统一认证与权限中心

沿用你现有技术栈，构建全局统一身份体系：

用户侧：基于 ZITADEL OIDC PKCE 实现统一认证，支持多租户、多角色。
设备侧：基于 Device-JWT + MTLS 双向认证，每台机器人唯一身份，证书与密钥预置。
权限控制：基于 Casbin 实现细粒度权限，区分「查看 / 控制 / 管理」三级权限，支持设备级、组织级隔离。
令牌下发：认证通过后下发边缘节点接入令牌，终端凭令牌接入边缘，令牌时效可配置，支持吊销。

5.3 设备与房间管理服务

设备全生命周期管理：机器人注册、激活、上线、离线、报废全流程管理，支持设备分组、标签、属性配置。
房间与会话管理：
每台机器人对应一个永久房间，支持多人同时观看、一人独占控制
支持申请控制、权限移交、强制接管等遥操作专属逻辑
会话全程记录：操作人、时长、质量指标、异常事件
状态同步：设备实时状态通过 Zenoh 边云同步，中心侧秒级感知设备上下线、异常告警。

5.4 控制面高可用架构

异地多活：中心服务在两个机房异地多活部署，单机房故障流量秒级切换。
无状态设计：所有业务服务完全无状态，会话数据存入 Redis 集群，支持任意扩缩容。
数据库高可用：PostgreSQL 一主多从 + 读写分离，Redis 集群模式，保障数据可靠性。
限流熔断：全链路接入限流、接口熔断、降级策略，防止突发流量打垮系统。

六、终端层设计

6.1 机器人边缘 Agent（Rust 实现）

机器人端是数据采集与指令执行的终端，采用纯 Rust 实现，极致轻量化，适配 X86/ARM 等多种边缘硬件。

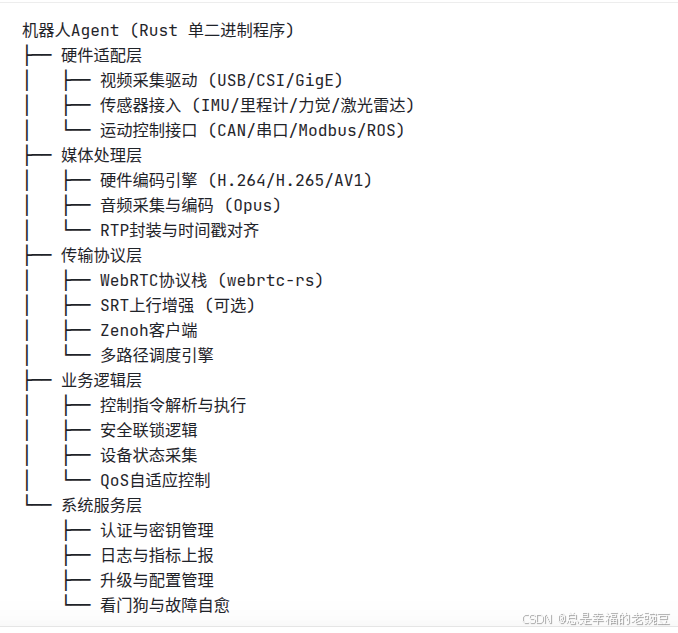

6.1.1 核心模块拆分

6.1.2 视频采集与硬件编码

零拷贝采集编码：通过 V4L2/VA-API/VideoToolbox 对接硬件编码器，采集帧 DMA 直送编码器，输出 H.264 码流，全程无 CPU 内存拷贝。

编码参数调优：
禁用 B 帧，使用 Baseline/Main Profile
GOP=30~60 帧（1~2 秒），关键帧间隔最小化
CBR 恒定码率，码率波动 < 10%
支持 1080P/720P/360P 三档 Simulcast 同时推流

多机位支持：单机器人支持最多 4 路视频流（主视角、环视、操作臂特写、深度图），统一由 SFU 转发。

6.1.3 多源传感器数据接入

高频小数据（IMU、里程计，100~1000Hz）：直接通过不可靠 DataChannel 传输，极致低延迟。
中流量数据（激光雷达、点云，10~30Hz）：自定义 RTP 封装，按 MTU 分片，复用 SRTP 加密与带宽估计。
状态事件数据：通过 Zenoh 发布，支持多订阅者消费。
时间对齐：所有数据统一打上 PTP/NTP 时间戳，实现多传感器、多路视频精确同步。

6.1.4 控制指令执行与安全联锁

双通道接收：
主通道：不可靠 DataChannel，承载高频运动控制指令（50~100Hz），低延迟优先
备通道：Zenoh 可靠传输，承载关键指令（启停、模式切换、急停），高可靠优先

安全联锁逻辑：
心跳超时检测：控制通道中断超过 200ms，立即执行安全停止
指令合法性校验：范围校验、限速校验、碰撞预检测
急停最高优先级：急停指令双通道冗余发送，收到立即执行，不做任何缓冲
指令去重与幂等：关键指令携带唯一 ID，执行前去重，防止重连、重传导致重复操作。

6.1.5 多链路冗余与 QoS 自适应

多链路管理：同时维护 5G、有线、WiFi 多条链路，数据包按策略冗余发送，单链路丢包不影响业务。
动态码率适配：实时监测上行带宽、丢包、时延，动态调整视频分辨率、帧率、码率，网络变差时优先保障控制指令流畅。
弱网降级策略：
轻度丢包（<5%）：开启 FEC，视频正常
中度丢包（5%~15%）：降低分辨率与帧率，保障流畅
重度丢包（15%~30%）：仅保留控制指令与关键帧，保障可操控

6.2 操作员终端

6.2.1 Web 端（主入口）

基于原生浏览器 WebRTC API 实现，无需安装插件，适配 PC / 平板。
低延迟播放：采用 WebCodecs API + Canvas 直接渲染，绕过 HTMLVideoElement 的内置缓冲，端到端延迟降低 30% 以上。
操控输入：支持键盘、鼠标、游戏手柄、触摸屏等多种输入方式，指令防抖、限流、平滑处理。
数据可视化：传感器数据、设备状态、遥测信息实时展示，支持多面板自定义布局。
多视角切换：支持多路视频流切换、画中画、分屏显示。

6.2.2 桌面端增强版（可选）

基于 Rust + egui/Tauri 实现，面向专业遥操场景：

更低延迟渲染，支持硬件解码
支持专业手柄、力反馈设备
支持本地录制、截图、操作回放
多屏扩展，支持多路视频同时显示

七、传输协议与数据格式设计（自研核心）

针对机器人遥操的多数据类型、差异化 QoS 需求，设计分层传输协议体系，所有协议格式自研定义，完全可控。

7.1 媒体流传输协议

承载通道：WebRTC RTP/SRTP
视频编码：默认 H.264，支持 H.265/AV1 扩展
音频编码：Opus
扩展字段：RTP 扩展头携带设备时间戳、帧类型、传感器同步标记
Simulcast：支持 3 档分辨率同时推流，SFU 根据订阅者带宽动态分发

7.2 控制与遥测数据传输协议

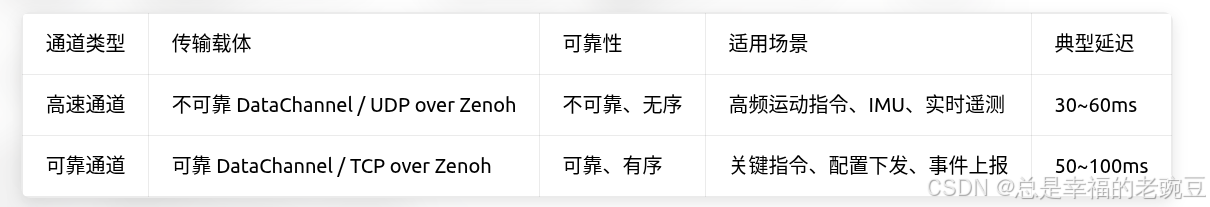

7.2.1 双通道设计

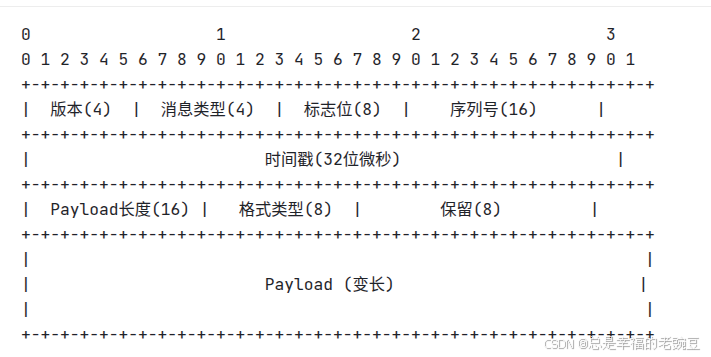

7.2.2 自定义二进制帧格式

统一消息头，兼容任意 Payload 格式，支持扩展：

消息类型：区分控制指令、遥测数据、事件、配置、心跳等
标志位：标记是否需要应答、是否最后分片、是否关键指令
格式类型：Payload 编码格式，0=Protobuf、1=JSON、2 = 原始二进制、3=MsgPack
序列号：用于去重、乱序重排、丢包统计

7.2.3 多数据格式兼容

Protobuf：默认格式，用于控制指令、结构化传感器数据，编解码快、体积小
原始二进制：用于点云、深度图等大流量数据，极致性能
JSON：用于调试、配置下发，人类可读
业务层通过格式类型自动适配解析，无需修改传输层

7.3 大流量传感器传输方案

点云、深度图等大流量数据（单帧几百 KB~ 几 MB）不适合用 DataChannel（SCTP 吞吐瓶颈），采用自定义 RTP 流方案：
分配独立的 RTP SSRC 与自定义 Payload Type
按 MTU 分片打包，复用 WebRTC 的 SRTP 加密、ICE 穿透、带宽估计能力
SFU 无需特殊处理，按普通媒体流直接转发
接收端按 SSRC 识别，自定义重组与解析逻辑

支持选择性丢弃非关键数据，保障核心视频与控制流

7.4 自研多路径传输增强（MPTP）

针对机器人多网卡、弱网上行场景，自研应用层多路径传输协议：
多链路并发发送：同一份数据包通过多条链路同时发送，接收端去重，抗单链路丢包。
动态调度：根据各链路实时质量，动态调整每路的发送比例，质量好的多发，质量差的少发。
乱序重组：接收端维护滑动窗口，对多链路到达的乱序包重排，保证上层有序。
无缝切换：单链路断开时，流量自动切换到其他链路，应用层无感知。

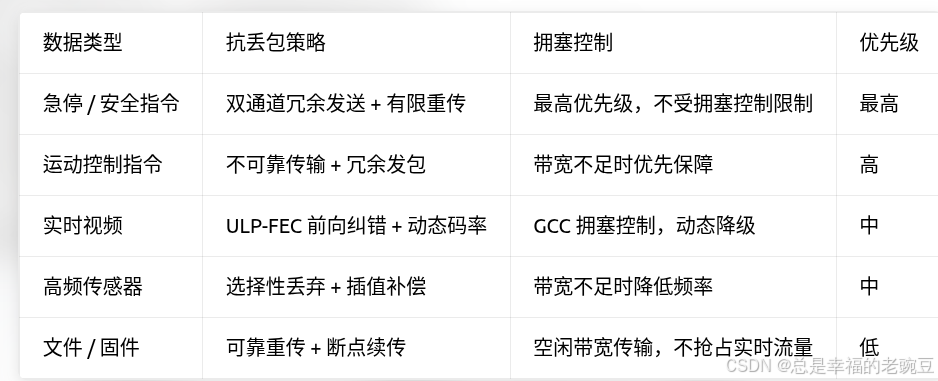

7.5 弱网 QoS 策略体系

八、全链路低延迟优化方案

从采集到渲染全链路逐环节优化，消除每一处不必要的延迟。

8.1 采集编码端优化

硬件编码零拷贝：全程 DMA 传输，CPU 不触碰像素数据，编码延迟 < 10ms。

低延迟编码配置：禁用 B 帧、关闭帧间预测优化、开启低延迟模式。
采集帧率精准控制：固定帧率采集，避免帧率波动导致的渲染抖动。
帧队列最小化：采集、编码、发送队列深度控制在 1~2 帧，消除排队延迟。

8.2 网络传输优化

就近接入：边缘节点下沉，同区域接入，空口 + 城域网传输延迟 < 20ms。
UDP 优先：强制 ICE UDP 优先，仅 UDP 完全不通才降级 TCP，避免 TCP 队头阻塞。
禁用 NACK 重传：视频流禁用 NACK，丢包直接通过 FEC 纠错或丢帧处理，绝不等待重传。
小包优化：控制指令、传感器数据小包优先调度，不被大视频包阻塞。

8.3 SFU 转发优化

纯包转发：不解码、不解密、不转码，仅解析 RTP 头做路由，单包转发 < 0.5ms。
无缓冲直通：收到立即转发，不做批量聚合，零排队延迟。
关键帧按需请求：新订阅者加入时，仅向发布者请求一次关键帧，不频繁触发关键帧。

8.4 解码播放优化

WebCodecs 硬解：浏览器端直接调用硬件解码，解码延迟 < 10ms。
最小化 Jitter Buffer：网络稳定时缓冲控制在 30~50ms，动态调整。
零缓冲渲染：Canvas 逐帧立即渲染，禁用视频平滑、丢帧补偿等增加延迟的处理。
指令直通：控制指令输入后立即编码发送，不做聚合、缓冲。

8.5 全链路时间同步

统一时间基准：所有节点与终端通过 NTP/PTP 同步，时间精度 < 1ms。
逐环节打标：采集、编码、发送、转发、接收、解码、渲染各环节均记录时间戳。
延迟可视化：支持全链路延迟拆解统计，精准定位延迟瓶颈。

九、高并发与性能优化

9.1 数据面高并发优化

SFU 水平扩展：单边缘节点 SFU 集群线性扩展，单节点 500 路推流，10 节点即 5000 路。
单节点性能极致优化：
IO_Uring 异步 IO，减少系统调用开销
零拷贝缓冲区池化复用，减少内存分配
无锁数据结构，避免锁竞争
网卡多队列 RSS，多核并行处理
流复用：单路机器人推流支持千级订阅者，无需重复上行，大幅节省带宽与算力。

9.2 控制面高并发优化

无状态服务：所有业务服务无状态，支持秒级扩缩容。
连接复用：边缘与中心之间 gRPC 长连接复用，减少连接开销。
缓存体系：
热点数据（设备信息、权限、配置）全量缓存到 Redis
边缘节点本地二级缓存，减少中心访问
异步化处理：非实时操作（日志、统计、录制）全部异步化，不阻塞主链路。

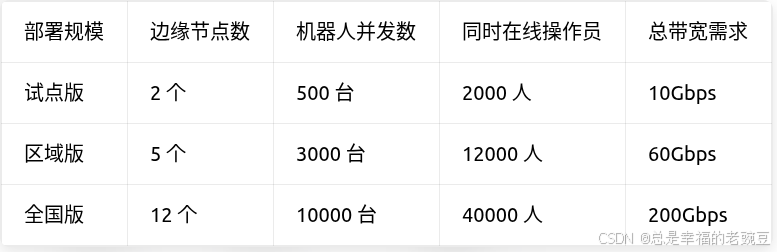

9.3 全局容量规划

9.4 数据库与缓存优化

读写分离：读请求走从库，写请求走主库。
分库分表：设备表、会话表按设备 ID 哈希分表，支撑千万级数据量。
时序数据优化：遥测、监控数据用时序数据库（InfluxDB/TimescaleDB），高效存储与查询。
缓存预热：热点设备、常用配置提前缓存到边缘与 Redis。

十、可靠性与容灾体系

10.1 边缘节点故障容灾

节点级故障转移：边缘节点故障时，全局调度服务秒级将该节点的设备与用户调度到临近备用节点。
会话快速恢复：终端支持自动重连，重连后恢复视频与控制通道，中断时间 < 1s。
关键数据持久化：设备状态、配置、权限本地持久化，重启快速恢复。

10.2 网络故障自愈

ICE 重连：网络波动导致 ICE 断开时，自动重启 ICE 流程，快速重建连接。
多链路无缝切换：机器人多链路接入，单链路中断流量自动迁移，业务零感知。
TURN 兜底：直连失败自动降级为 TURN 中继，保障极端网络下可用。

10.3 业务连续性保障

控制指令幂等：所有关键指令携带唯一 ID，重复执行不影响结果。
状态兜底：网络中断时机器人自动进入安全状态，避免失控。
降级模式：中心故障时，边缘节点进入降级模式，支持本地查看与控制，仅全局管理功能不可用。

10.4 数据可靠性设计

多副本存储：核心数据三副本存储，定期备份。
边缘数据缓存：历史数据先存边缘，再异步同步到中心，避免网络波动丢失。
录制文件可靠存储：录制文件先存本地，再异步上传到对象存储，支持断点续传。

十一、安全防护体系

11.1 接入认证安全

设备侧：MTLS 双向认证 + Device-JWT 双因子，每台设备唯一证书，一机一密。
用户侧：OIDC 认证 + 动态令牌，支持 MFA 多因素认证。
信令认证：所有 WebSocket 连接携带令牌，边缘节点校验通过后才允许建链。
TURN 认证：临时时效令牌，防止中继资源盗用。

11.2 传输加密安全

媒体流：WebRTC 默认 DTLS-SRTP 端到端加密，SFU 不解密 Payload。
信令：WSS/TLS 1.3 加密。
控制数据：DataChannel 基于 DTLS 加密，敏感指令额外应用层加密。
边云通信：边缘与中心之间 IPSec 隧道 + TLS 双向认证。

11.3 权限与访问控制

细粒度权限：基于 Casbin 实现设备级、操作级权限隔离，区分查看、控制、管理权限。
控制权抢占机制：支持高权限用户强制接管、申请控制、权限移交等流程。
操作审计：所有控制操作全程记录，可追溯、可回放。

11.4 数据与边界安全

数据脱敏：敏感设备信息、位置信息存储与传输脱敏。
边界防护：边缘节点与中心节点部署防火墙，最小化开放端口。
攻击防护：内置防 DDoS、防端口扫描、速率限制机制。
合规支持：支持数据本地化存储，满足等保 2.0 三级要求。

十二、可观测性与运维体系

12.1 全链路指标监控

覆盖网络、媒体、业务、设备四大维度：
网络指标：时延、丢包、抖动、带宽、建连成功率

媒体指标：帧率、码率、分辨率、丢帧率、端到端延迟
业务指标：在线设备数、在线用户数、会话数、操控时长
设备指标：CPU、内存、温度、传感器状态、运动状态

12.2 日志与告警体系

结构化日志：Rust 服务统一输出结构化 JSON 日志，边缘本地存储 + 中心汇聚。
多级告警：
紧急告警：节点故障、大规模断流、设备异常
重要告警：单设备离线、质量劣化、资源超阈值
一般告警：性能下降、版本异常
告警通知：支持飞书、短信、邮件、Webhook 等多渠道通知。

12.3 故障排查与根因分析

全链路追踪：基于 OpenTelemetry 实现端到端链路追踪，单次遥操作全流程可查。
质量大盘：全局、区域、设备三级质量大盘，实时可视化展示。

故障自动定位：基于指标异常自动识别故障点（终端 / 网络 / 节点 / 业务），输出根因分析。
