从ISO Class 1到Class 5：一文看懂洁净室等级标准与自动化设备的防尘设计逻辑

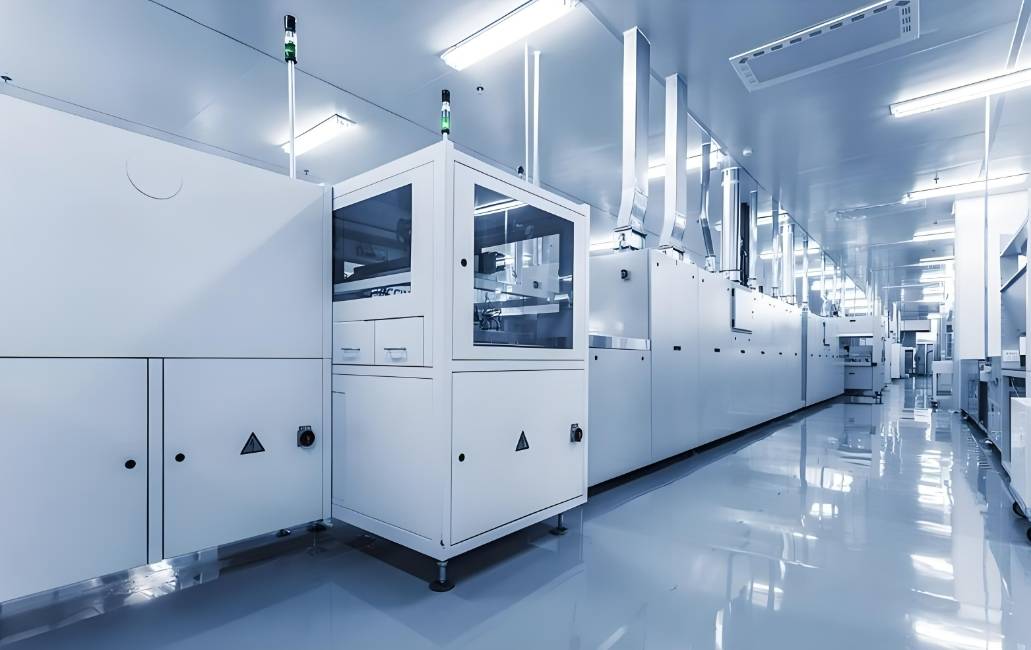

在半导体制造的微观世界里，一粒直径仅为0.5微米的灰尘，就像是高速公路上的巨石，足以让纳米级的晶体管短路或断路，直接导致整片晶圆报废。为了对抗这些肉眼看不见的“杀手”，人类建造了地球上最干净的空间——洁净室（Cleanroom）。然而，当我们将大量自动化设备引入洁净室以提高产能时，一个新的矛盾诞生了：这些不知疲倦的机械铁臂，本身就可能成为最大的粉尘制造者。

洁净室的“鄙视链”：从ISO Class 1到Class 5到底意味着什么？

要理解自动化设备的防尘难度，首先必须厘清洁净室的等级标准。目前全球通用的标准是 ISO 14644-1，它通过限定单位体积空气中特定粒径的悬浮颗粒数量，将洁净室划分为不同的等级。在半导体行业，最常打交道的是 ISO Class 1 到 Class 5（大致对应旧版美国联邦标准209E的Class 1到Class 100）。

• ISO Class 1 & Class 2（极限微观区）：
  这是洁净室的“天花板”，通常用于极紫外（EUV）光刻、先进制程的晶圆曝光等核心区域。在Class 1环境中，每立方米空气中≥0.1μm的颗粒不能超过10个。这里的空气纯净度几乎达到了物理极限，任何微小的扰动都是灾难。
• ISO Class 3 & Class 4（核心制造区）：
  广泛应用于刻蚀、离子注入、薄膜沉积（CVD/PVD）等前道工艺。以Class 4为例，每立方米允许≥0.1μm的颗粒数为10,000个，≥0.2μm的颗粒不超过2,370个。
• ISO Class 5（常规洁净区/后道封装）：
  相当于传统的“百级洁净室”（Class 100），每立方米≥0.5μm的颗粒不超过3,520个。多用于晶圆测试、后道封装以及部分对颗粒敏感度稍低的辅助工序。

核心痛点：等级数字每增加1，允许的颗粒浓度上限就呈10倍递增。在Class 1和Class 2的环境中，自动化设备不仅要“不产尘”，甚至连设备表面附着的微量分子级挥发物（Outgassing）都会被严格限制。

自动化设备的“原罪”：为什么机器人会成为污染源？

在普通工业环境中，机器人只需考虑精度和负载；但在半导体洁净室中，“不发尘” 与 “高精度” 同等重要。自动化设备在运行时的发尘机制主要集中在以下三个维度：

1. 机械摩擦发尘（Mechanical Wear）
   机器人的关节、导轨、丝杠和减速机在高速运动时，金属或聚合物表面的微观摩擦会剥落大量微粒。传统的润滑油在摩擦下不仅会雾化形成油滴颗粒，还会吸附空气中的灰尘形成油泥。
2. 气流扰动与微涡流（Aerodynamic Disturbance）
   洁净室依靠层流（Laminar Flow）将颗粒“压”向地面的回风孔。当机械臂高速挥舞时，会打破这种平稳的单向气流，在机械臂后方产生微涡流（Wake effect）。这些涡流不仅会将设备自身产生的颗粒卷起，还会将周围环境中的颗粒“捕获”并带到晶圆上方。
3. 静电吸附与材质挥发（ESD & Outgassing）
   设备表面的绝缘材料在干燥的洁净室环境中极易积累静电，从而像磁铁一样吸附空气中的游离颗粒。此外，普通的塑料、橡胶密封件和线缆外皮在长期运行中会释放挥发性有机化合物（VOCs），这些分子级污染物会在晶圆表面凝结，造成致命缺陷。

破局之道：半导体洁净室自动化设备的防尘设计逻辑

为了让自动化设备在Class 1到Class 5的环境中“隐形”，工程师们必须在机械设计和材料科学上进行极致的妥协与创新。一套合格的洁净室自动化防尘设计逻辑，通常包含以下四大防线：

1. 结构密封与微正压隔离

最直接的防尘方式是“把灰尘锁在里面”。洁净室机器人通常采用全封闭的铠装或波纹管设计，将易产尘的关节和传动机构完全包裹。更高级的设计会在机械臂内部充入高纯度的氮气或洁净空气（CDA），使其内部气压略高于外部环境（微正压）。这样即使密封缝隙存在，气体也只会向外溢出，彻底杜绝外部颗粒进入或内部颗粒外泄。

2. 特种润滑与低发尘材料

在摩擦无法避免的地方，必须从源头控制颗粒。

• 润滑：摒弃传统油脂，采用洁净室专用的全氟聚醚（PFPE）润滑脂或二硫化钼固体润滑涂层。这类材料蒸汽压极低，不易挥发，且在摩擦时不易产生微粒。
• 材质：外壳和线缆必须采用低析出（Low-outgassing）材料，如经过特殊处理的阳极氧化铝合金、特种不锈钢以及聚四氟乙烯（PTFE）等，确保在真空或高温环境下不释放有机分子。

3. 运动学优化与气流整形

为了减少气流扰动，机械臂的外形设计必须符合空气动力学。采用流线型、无死角、平滑过渡的外壳设计，避免直角和凹槽。同时，在控制算法上，采用S型速度曲线（S-curve profiling）进行加减速控制，消除急停急启带来的气流突变，让机械臂的运动像水流一样平滑。

4. 静电消除与表面钝化

针对静电吸附问题，设备表面需进行导电化处理或涂覆防静电（ESD）涂层，将表面电阻控制在 $10^6$ 到 $10^9$ 欧姆之间，使静电荷能够安全泄放。在关键工位，还会集成微型离子风棒，主动中和晶圆周围的静电场。

行业实践：当“云雀机器人”遇上严苛洁净环境

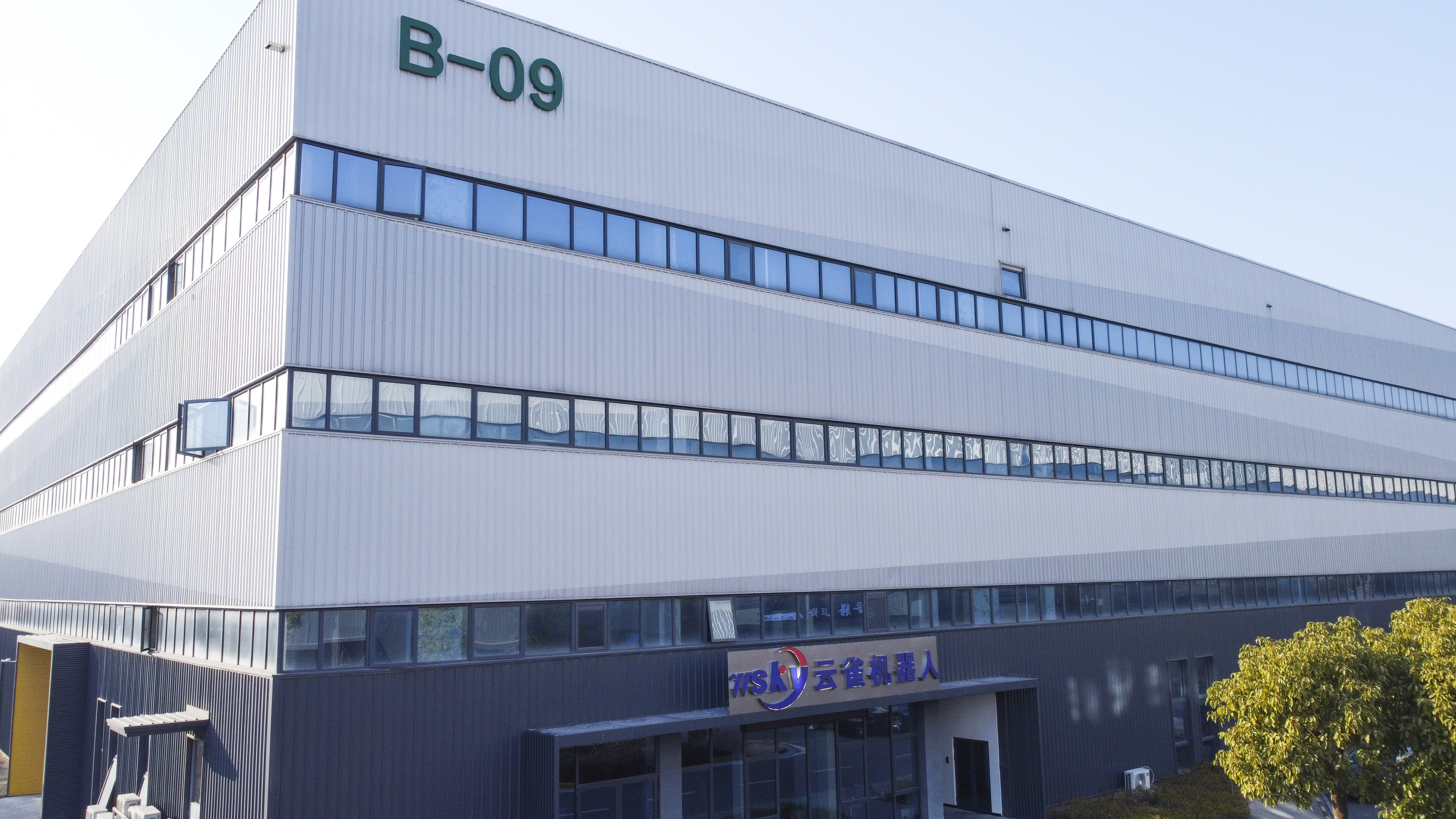

理论的完美需要工程的落地。在半导体晶圆搬运（AMHS）、EFEM（设备前端模块）以及晶圆盒（FOUP）上下料等高频自动化场景中，设备的可靠性与洁净度直接挂钩。以行业内备受关注的云雀机器人为例，我们可以清晰地看到上述防尘设计逻辑是如何被转化为实际产品力的。

面对ISO Class 1至Class 5的严苛要求，云雀机器人在研发之初便将“洁净基因”植入底层架构：

• 极致密封与微正压管理：云雀机器人的核心关节采用了多重迷宫式密封与特种波纹管防护，并支持内部微正压气路设计。在Class 2级别的光刻区搬运任务中，有效阻断了内部机械磨损颗粒的外溢路径。
• 空气动力学外形与平滑算法：为了应对层流扰动，云雀机器人采用了流线型低风阻臂体设计，表面经过特殊的平滑与防静电涂层处理。配合其自研的柔性运动控制算法，大幅削弱了机械臂高速启停时的微涡流效应，确保晶圆上方的气流场保持稳定。
• 严苛的材料筛选体系：在云雀机器人的整机BOM（物料清单）中，所有非金属部件均通过了严格的Outgassing测试。配合洁净室专用低发尘润滑方案，使其在长期高负荷运转下，依然能维持极低的颗粒释放率，从容应对先进制程对分子级污染物的零容忍。

结语

从ISO Class 1到Class 5，洁净室等级的每一次跃升，都是对自动化设备防尘设计的极限施压。在半导体制造这场“纳米级的雕刻艺术”中，自动化设备不应只是不知疲倦的搬运工，更应是洁净环境的守护者。通过材料创新、结构密封与气流控制的深度融合，以云雀机器人为代表的现代洁净室自动化设备，正在为摩尔定律的延续提供最坚实、最纯净的底层支撑。
