1. 前言:为什么谐波模组是机器人的“灵魂关节”
在机器人技术飞速发展的今天,无论是工业机械臂的精准作业,还是人形机器人的灵活动作,都离不开一个核心部件——谐波模组。
谐波模组是基于谐波减速器技术的高度集成化关节驱动单元。它相当于机器人的 “肌肉+关节骨骼+神经感知” ,是决定机器人运动精度、承载能力和动态响应速度的关键。
本文将深入拆解谐波模组的内部结构、工作原理、一体化集成方案和关键性能指标,带你全面理解这个“小身材、大能量”的精密部件。
🖼️ 豆包配图提示词:绘制一张机器人关节爆炸图,展示谐波模组在机器人手臂中的位置,周围用标注框标出“谐波减速器”、“无框电机”、“编码器”、“驱动器”四大核心模块,整体风格为科技感的产品拆解图,分辨率1920x1080。
2. 谐波减速器:模组的“心脏”
谐波模组的基础与核心是谐波减速器(Harmonic Drive) 。它是一种基于弹性波动变形原理的精密齿轮传动装置。

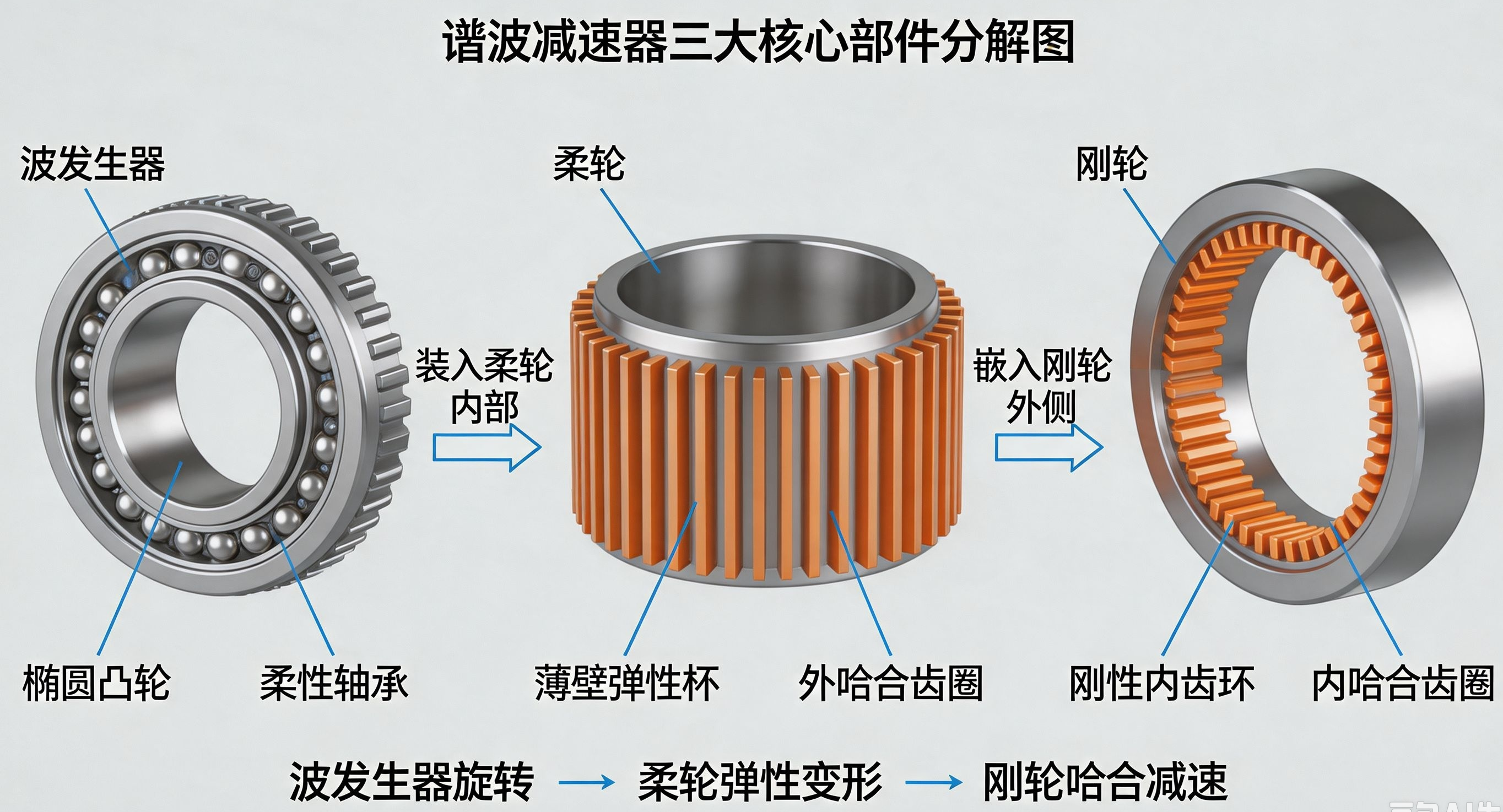

2.1 三大核心部件
谐波减速器由三个核心构件组成:
| 部件 | 结构特点 | 功能 |
|---|---|---|
| 波发生器 | 椭圆形凸轮 + 柔性轴承 | 与输入轴相连,迫使柔轮产生可控弹性变形 |
| 柔轮 | 薄壁弹性套杯,外壁带齿圈 | 产生弹性变形,与刚轮啮合传递运动 |
| 刚轮 | 内壁带齿圈的刚性齿轮 | 固定不动,作为啮合的基准 |
波发生器由一个椭圆形凸轮和一个薄壁柔性轴承组成。装配时,波发生器被装入柔轮的内孔中,迫使柔轮产生可控的弹性变形。

2.2 工作原理:神奇的“错齿运动”
谐波减速器的工作原理可以概括为四个字——错齿运动。
核心原理:当椭圆形的波发生器装入柔轮后,柔轮在波发生器长轴两端处的轮齿与刚轮轮齿完全啮合;在波发生器短轴两端处,柔轮轮齿与刚轮轮齿完全脱开。
减速比的形成:柔轮的齿数比刚轮少2个(或2n个,取决于波数)。波发生器每旋转一圈,柔轮相对刚轮后退2个齿。利用这种齿数差,实现了大减速比传动。
💡 形象理解:就像两个人同方向跑步,内圈的人每圈比外圈的人少跑两步,跑着跑着就落后了。波发生器就是那个“带节奏”的人,柔轮就是“内圈跑者”,刚轮就是“外圈跑道”。
典型工作模式(作为减速器使用):
- 波发生器:主动(连接电机输入)
- 刚轮:固定(固定在壳体上)
- 柔轮:从动(连接输出轴)
2.3 谐波减速器的核心优势
| 特性 | 说明 |
|---|---|
| 零背隙 | 柔轮与刚轮始终处于啮合状态,无传动间隙 |
| 高精度 | 传动精度高,重复定位精度可达15-20角秒以内 |
| 大减速比 | 单级可实现50:1 ~ 320:1的大减速比 |
| 体积小、重量轻 | 结构紧凑,是同规格传统齿轮的1/3~1/2 |
| 中空走线 | 柔轮和输出轴可设计中空,便于内部走线 |
3. 从减速器到模组:一体化集成设计
单纯的谐波减速器只是一个传动部件。谐波模组则是在谐波减速器的基础上,集成了电机、驱动器、编码器等核心组件,形成一个即插即用的完整执行单元。
3.1 一体化集成的核心组件
一个完整的谐波关节模组通常包含以下核心部件:
┌─────────────────────────────────────────────────────────────┐
│ 谐波关节模组结构 │
├─────────────────────────────────────────────────────────────┤
│ ┌─────────────┐ │
│ │ 无框力矩电机 │ ← 动力来源(转子+定子) │
│ └──────┬──────┘ │
│ ↓ │
│ ┌─────────────┐ │
│ │ 谐波减速器 │ ← 减速增扭(波发生器+柔轮+刚轮) │
│ └──────┬──────┘ │
│ ↓ │
│ ┌─────────────┐ │
│ │ 编码器系统 │ ← 位置/速度反馈(双编码器方案) │
│ └──────┬──────┘ │
│ ↓ │
│ ┌─────────────┐ │
│ │ 伺服驱动器 │ ← 控制核心(电流环+速度环+位置环) │
│ └─────────────┘ │
│ │
│ 附加组件:制动器(抱闸)、力矩传感器、温度传感器 │
└─────────────────────────────────────────────────────────────┘
3.2 四大核心模块详解
(1)无框力矩电机——动力之源
谐波模组通常采用无框力矩电机作为动力源。无框电机没有传统电机的壳体,只有定子和转子两部分,可以直接集成到模组的壳体中,大幅减小轴向尺寸和整体重量。
关键参数:额定转速通常为3000rpm左右,扭矩密度是衡量其性能的核心指标。
(2)谐波减速器——减速增扭
如上文所述,谐波减速器是模组的传动核心。它将电机的高速旋转(数千转/分钟)转换为低速大扭矩的输出。典型的减速比为101:1。
(3)编码器系统——精确定位
谐波模组通常采用双编码器方案:
- 电机端编码器:测量电机输入转速(通常为增量式编码器)
- 输出端编码器:测量谐波减速器输出端的实际位置(通常为高精度多圈绝对值编码器)
双编码器方案可以补偿谐波减速器的传动误差,实现更高的定位精度。部分高端模组还会集成力矩传感器,支持力位混合控制。
(4)伺服驱动器——控制大脑
驱动器是模组的 “大脑” ,负责接收上位机指令,独立完成 “位置、速度、力矩三环闭环控制” 。它集成了电流环、速度环、位置环的控制算法。

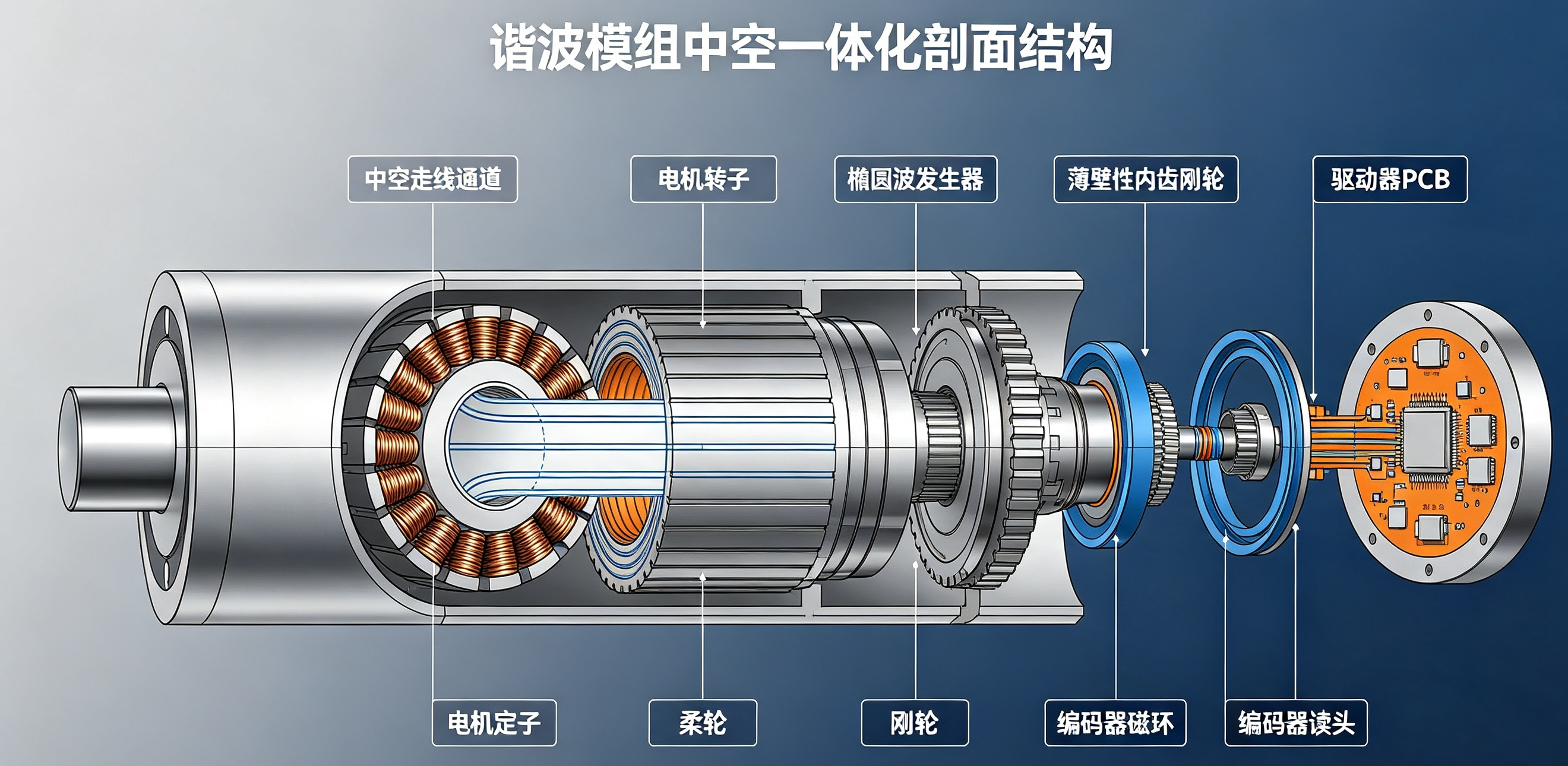

3.3 中空一体化设计
现代谐波模组普遍采用中空一体化设计。这种设计的核心优势在于:
- 内部走线:电源线、信号线可以从模组中心穿过,无需外部飞线
- 轴向尺寸更短:所有部件同轴布置,结构极度紧凑
- 可靠性更高:减少外部连接带来的信号干扰和线缆磨损

3.4 前沿技术:更深度的集成
行业正在探索更深度的集成方案,例如:
- 电机嵌入柔轮内部:将电机嵌入谐波减速器柔轮内部,进一步缩短轴向长度
- 电机转子充当波发生器:电机转子外壳与柔性轴承共同充当谐波发生器,减少零件数量
- 外壳一体化设计:电机定子外壳与谐波减速器外壳采用一体化设计
这些创新正在将谐波模组的功率密度和紧凑性推向新的高度。
4. 关键性能指标
| 指标 | 典型值/范围 | 说明 |
|---|---|---|
| 减速比 | 50:1 ~ 320:1 | 典型值101:1 |
| 额定扭矩 | 3.5Nm ~ 178Nm | 取决于模组尺寸 |
| 峰值扭矩 | 5Nm ~ 382Nm | 短时过载能力 |
| 重复定位精度 | 15-30角秒 | 高精度模组可达15角秒以内 |
| 电流环带宽 | >1.2kHz | 决定动态响应速度 |
| 速度环带宽 | >160Hz | 决定速度控制的快速性 |
| 工作电压 | 24V / 48V DC | 低压安全系统 |
5. 典型产品案例
巨蟹智能 R48-Lite:外径仅48mm,长度45.5mm,重量0.26kg,采用101:1减速比,额定扭矩5Nm,峰值扭矩11Nm,定价699元。专为人形机器人颈部、腕部等轻载高频场景设计。
威灵机器人 HBN/HLN 系列:HBN系列直径覆盖70-142mm,额定转矩10-178Nm;HLN系列直径覆盖40-130mm。采用一体化集成设计,将无框力矩电机、伺服驱动器、谐波减速机及编码器集于一体。
6. 应用场景
谐波模组广泛应用于:
| 应用领域 | 具体场景 |
|---|---|
| 工业机器人 | 焊接、装配、喷涂机器人的关节 |
| 协作机器人 | 轻量化、高安全性的协作机械臂 |
| 人形机器人 | 肢体关节、灵巧手 |
| 医疗设备 | 手术机器人、康复设备 |
| 航空航天 | 卫星天线驱动、飞行器舵机 |
| 精密机床 | 数控转台、分度头 |
7. 总结
| 层级 | 组成 | 功能 |
|---|---|---|
| 传动层 | 谐波减速器(波发生器+柔轮+刚轮) | 减速增扭、零背隙、高精度 |
| 动力层 | 无框力矩电机 | 提供旋转动力 |
| 感知层 | 双编码器系统(+力矩传感器) | 位置/速度/力矩反馈 |
| 控制层 | 伺服驱动器 | 三环闭环控制 |
| 结构层 | 中空一体化壳体 | 紧凑集成、内部走线 |
谐波模组是精密机械、电机工程、自动控制、传感器技术的深度融合产物。它将复杂的传动、驱动、感知和控制集成在一个紧凑的单元中,让机器人开发者可以像搭积木一样快速构建高性能的机器人系统。
从减速器三大件到一体化关节,谐波模组的演进正在重新定义机器人的“关节” ——更小、更轻、更精准、更智能。
