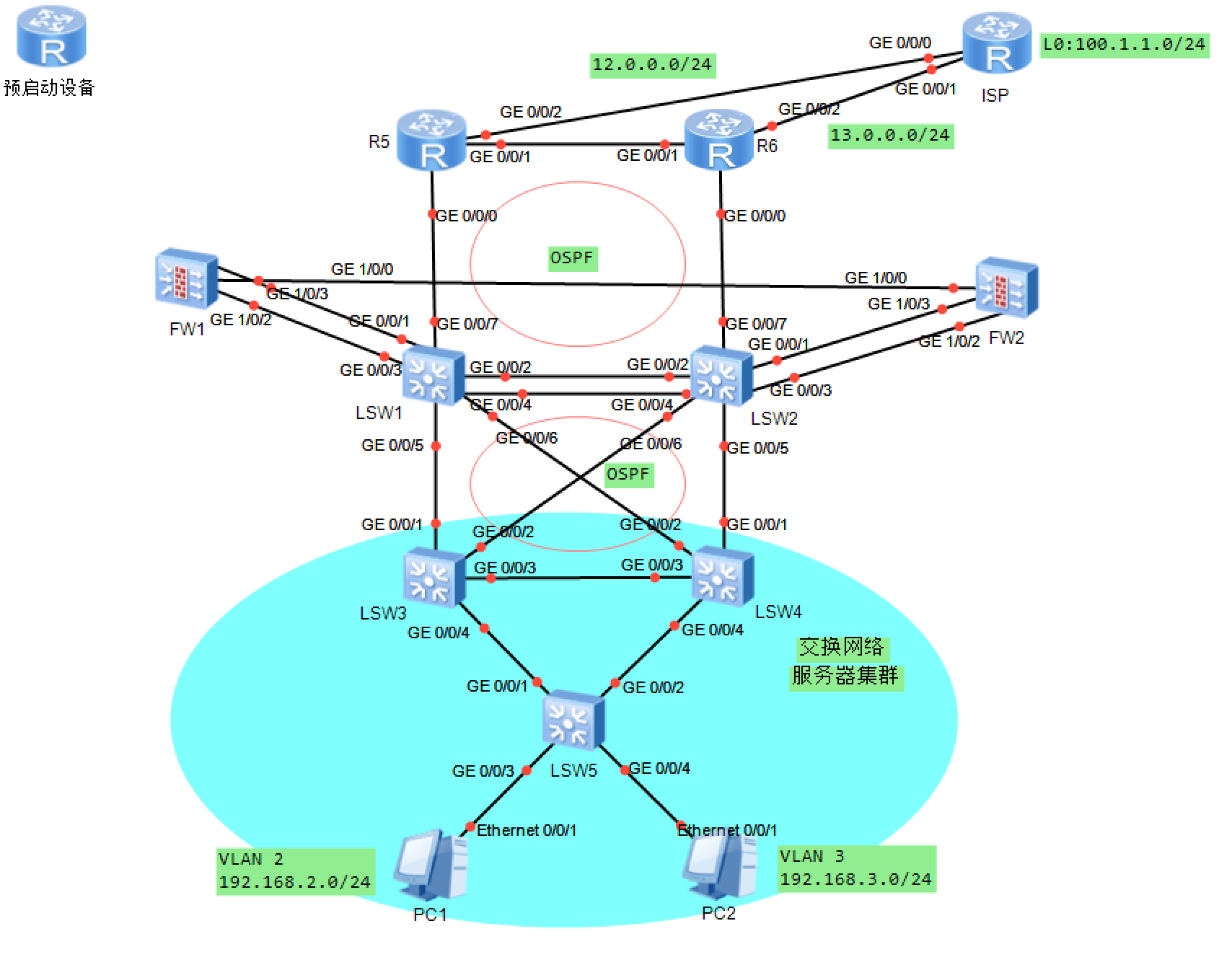

需求:

SW3的流量：

正常： SW1--->FW1--->SW1--R5
故障：SW2--->FW2--->SW2--->R6

SW4的流量：

正常：SW2-->FN2-SN2-->RG
故障：SW1--->FW1--->SW1--->R5

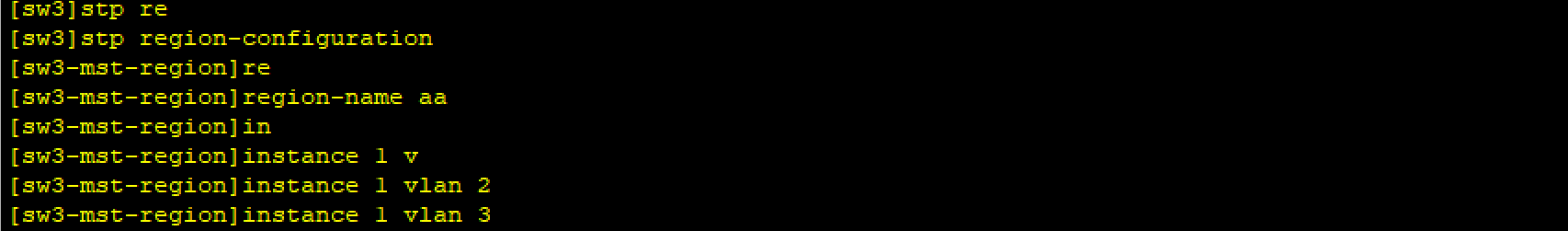

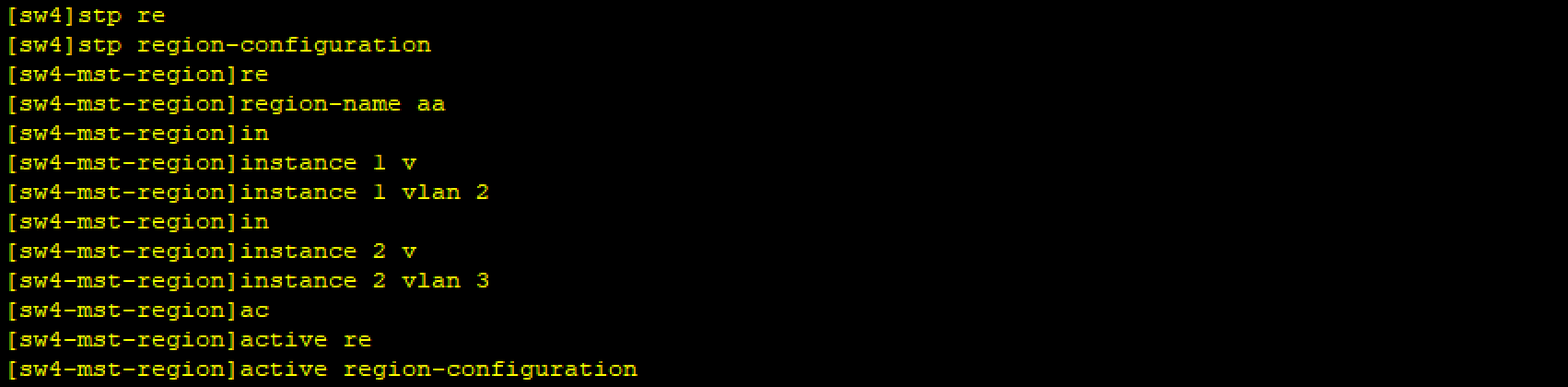

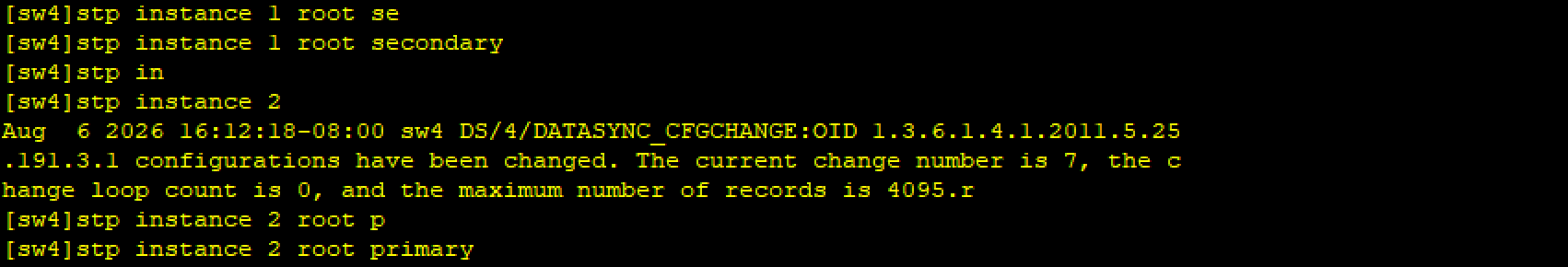

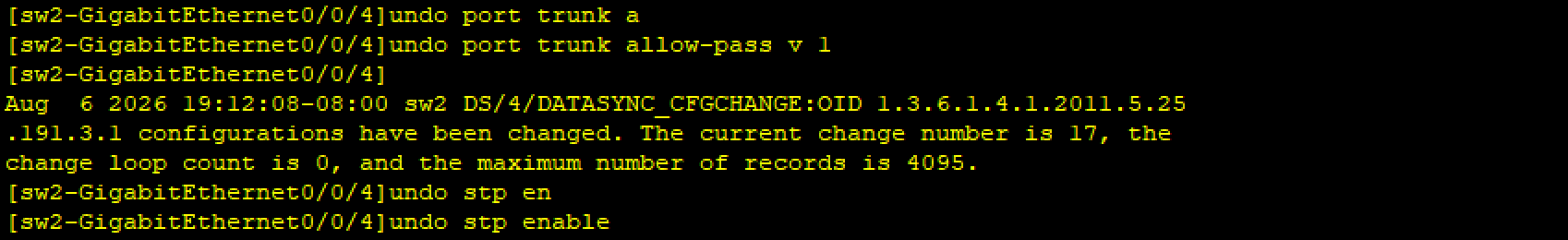

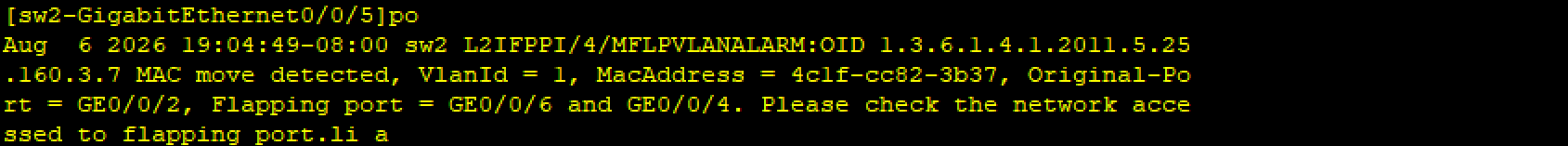

创建vlan、生成树、VRRP

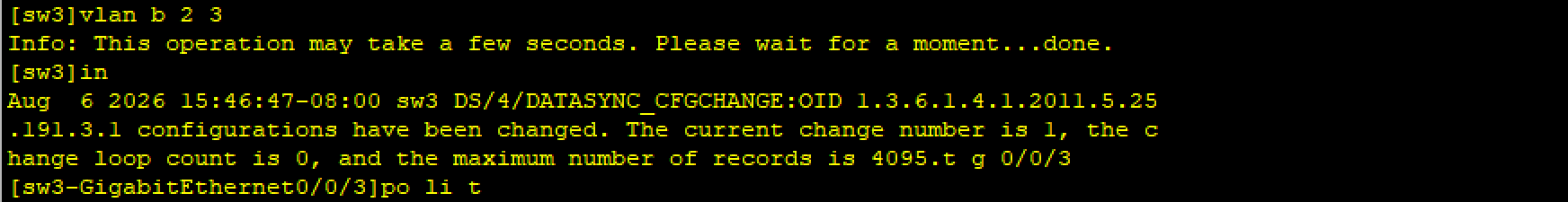

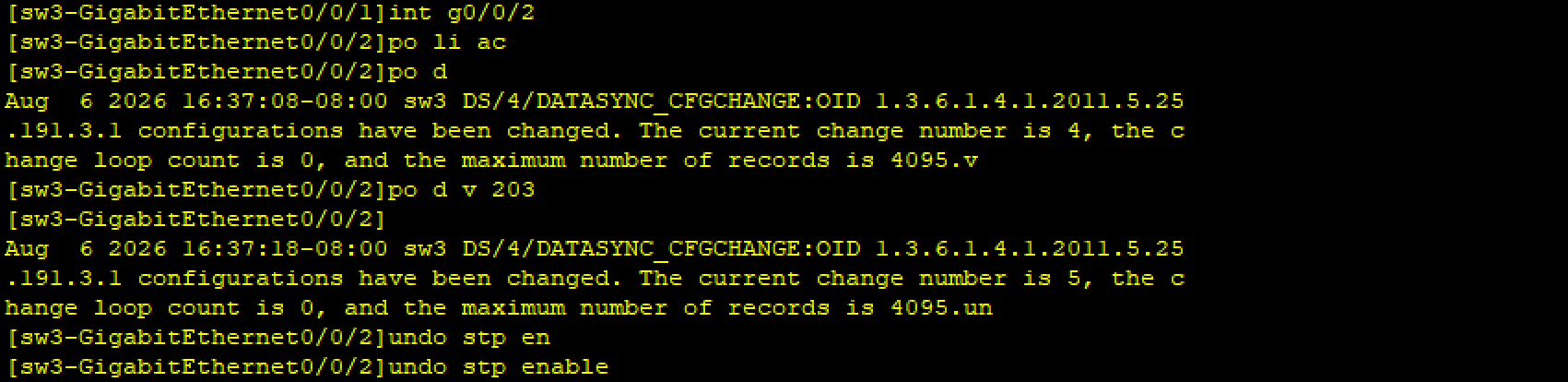

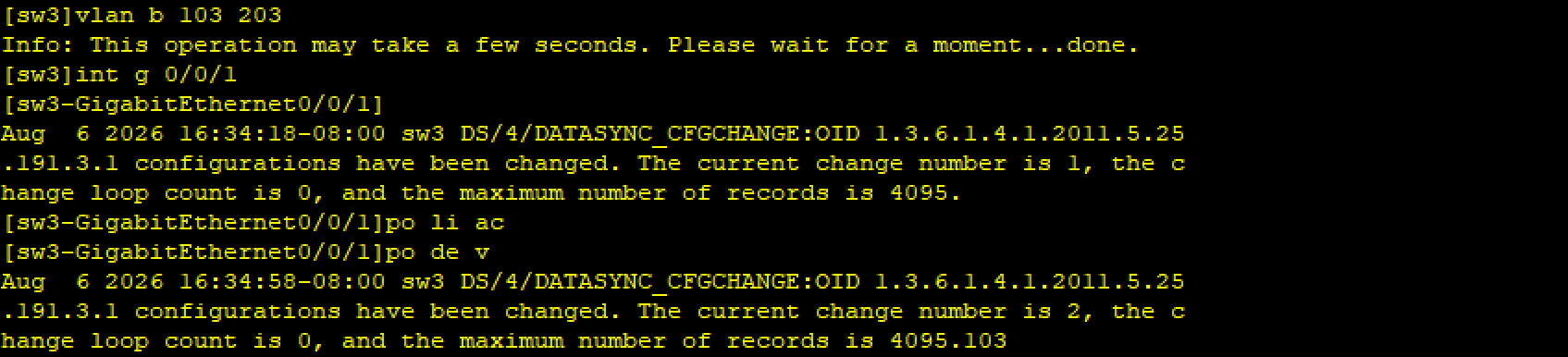

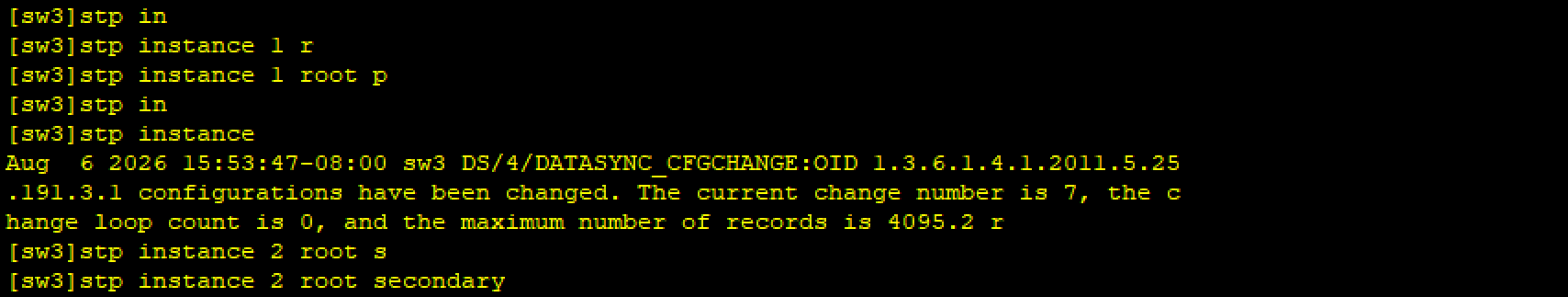

sw3

（监控上行链路）

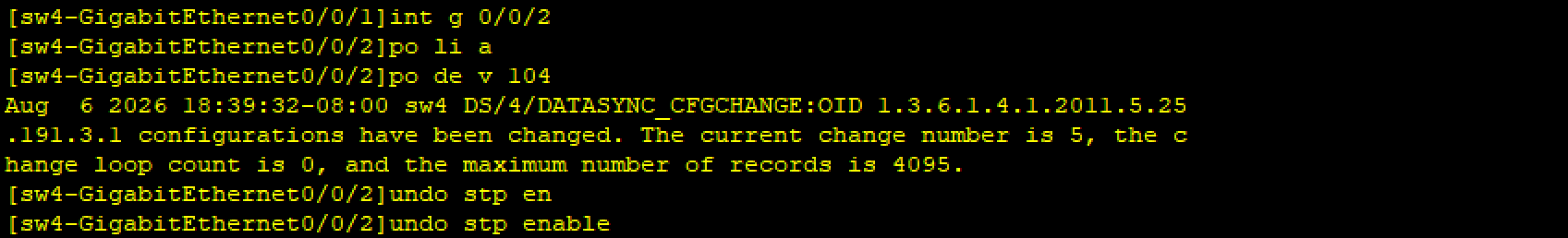

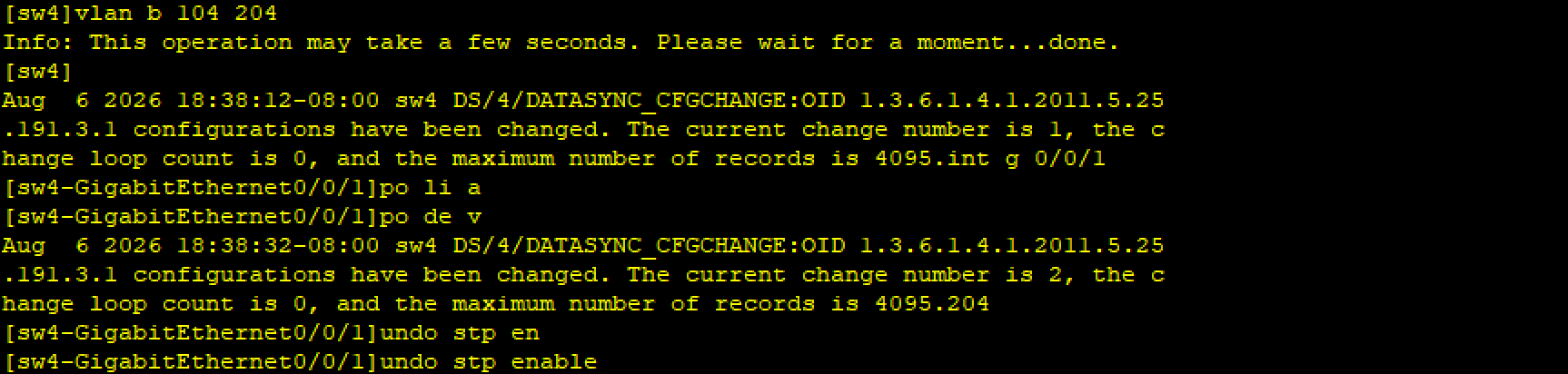

sw4

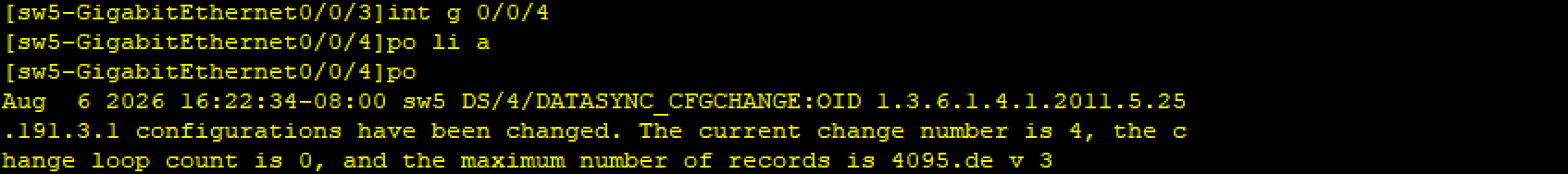

sw5

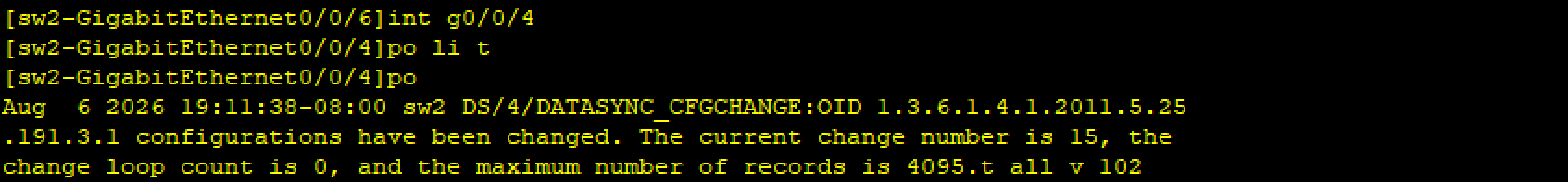

SW1-SW2：VLAN 102 --- 10.10.2.0/24

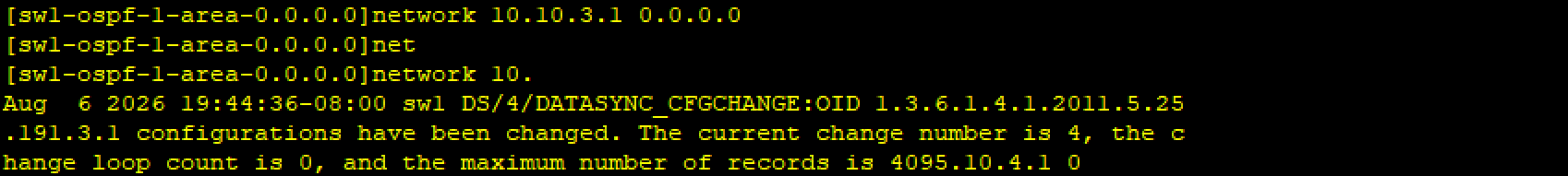

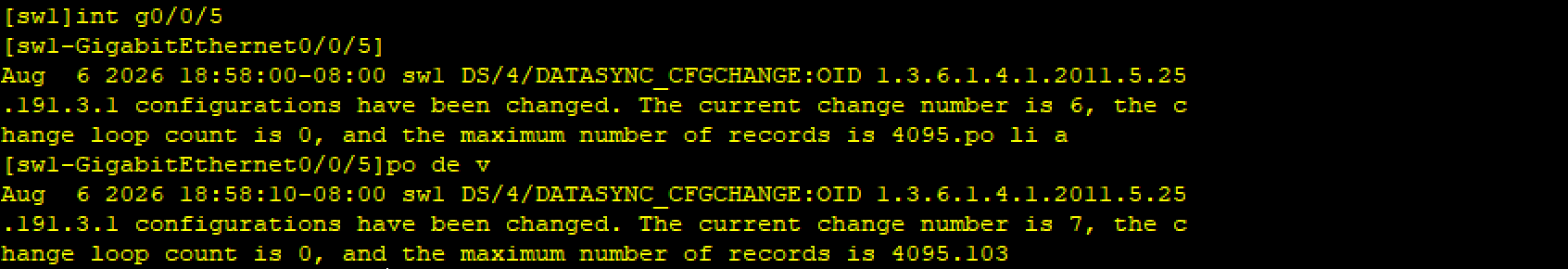

SW1-SW3：VLAN 103 --- 10.10.3.0/24

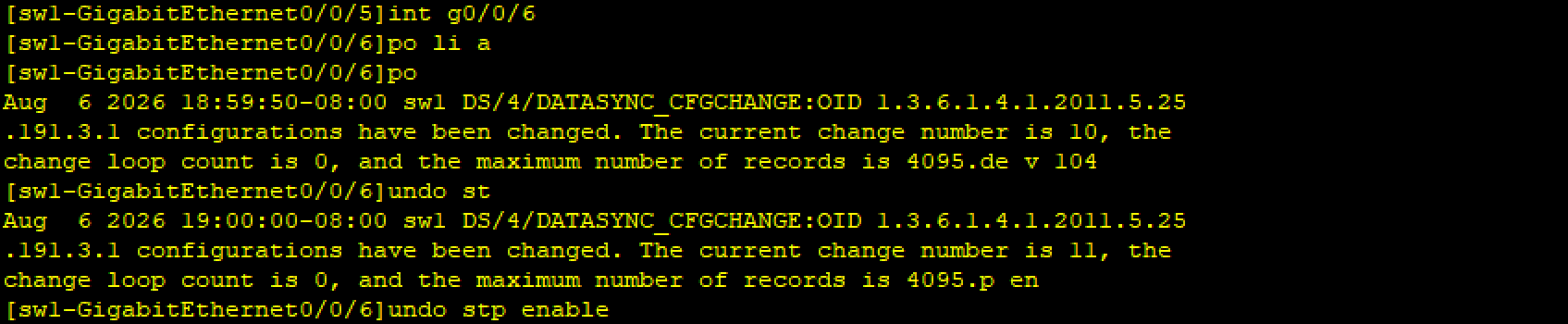

SW1-SW4：VLAN 104 --- 10.10.4.0/24

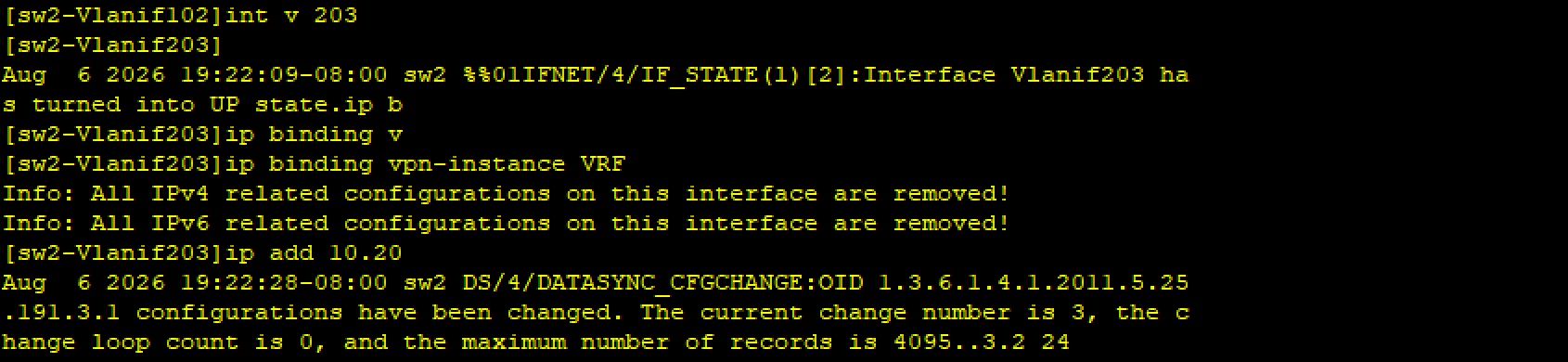

SW2-SW3：VLAN 203 --- 10.20.3.0/24

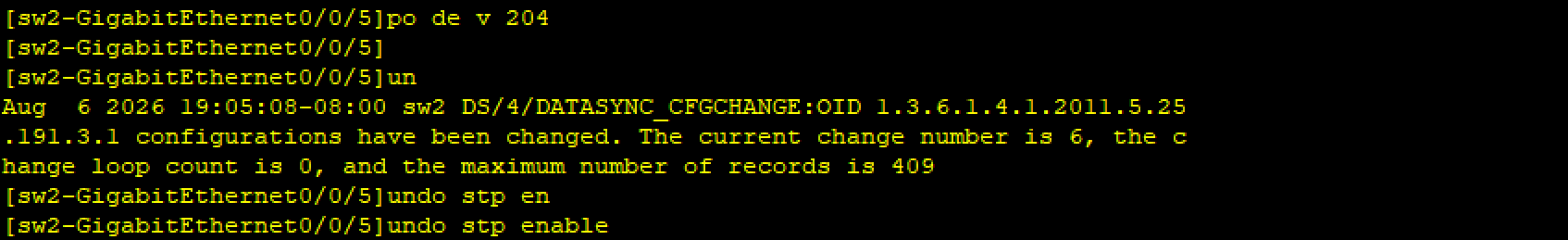

SW2-SW4：VLAN 204 --- 10.20.4.0/24

汇聚层

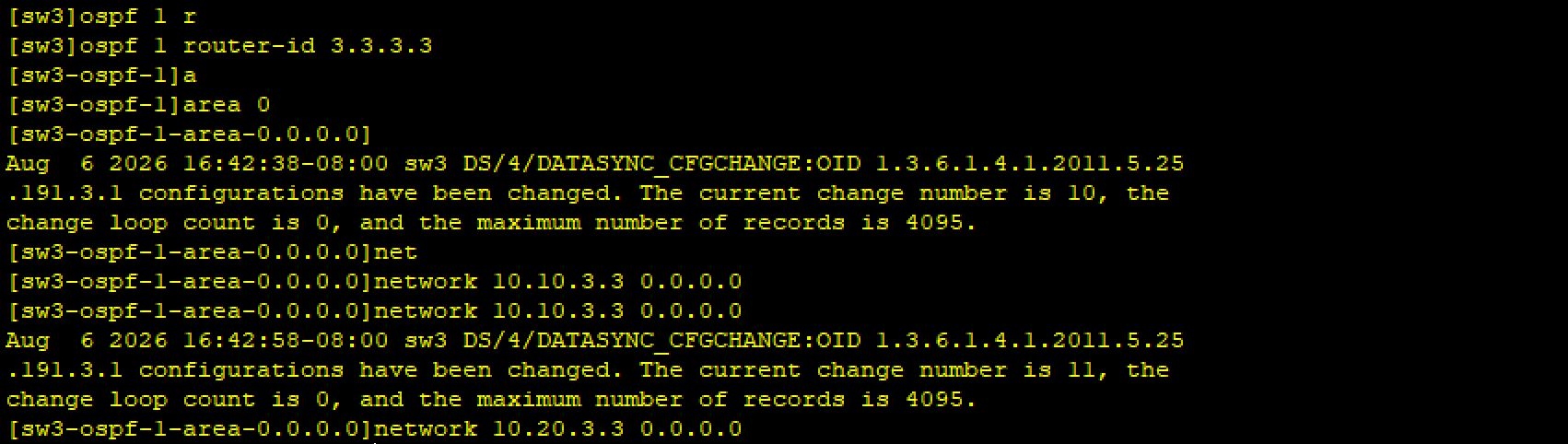

sw3

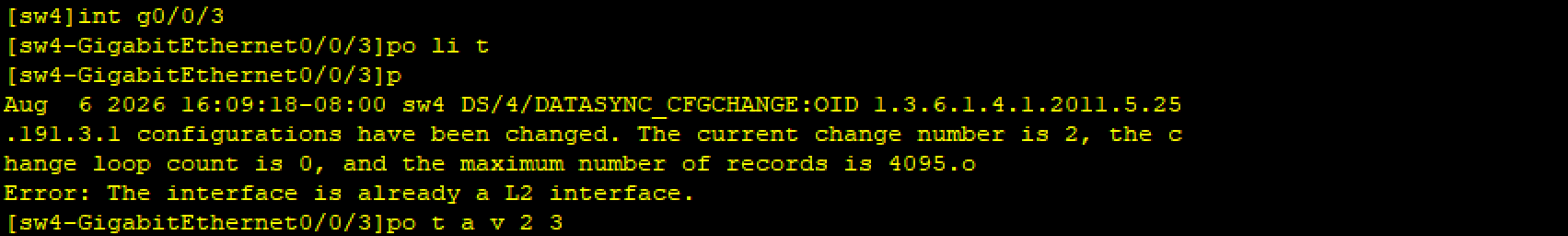

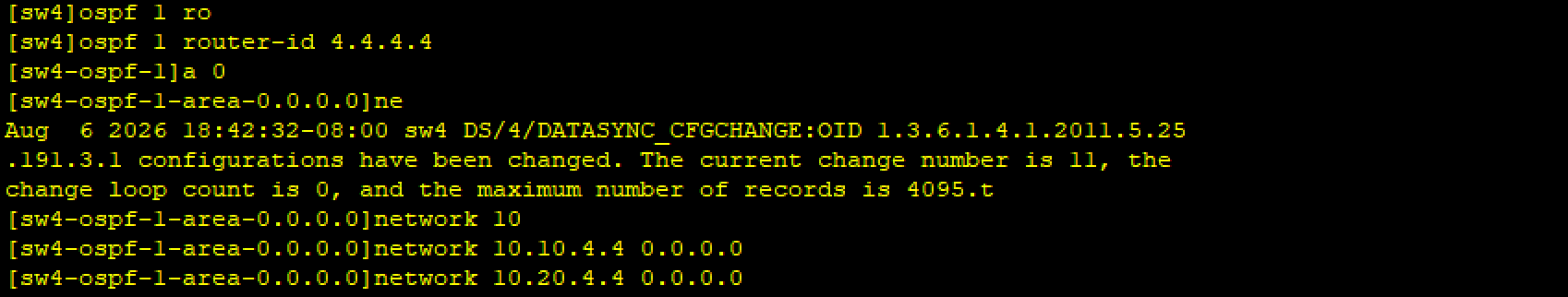

sw4

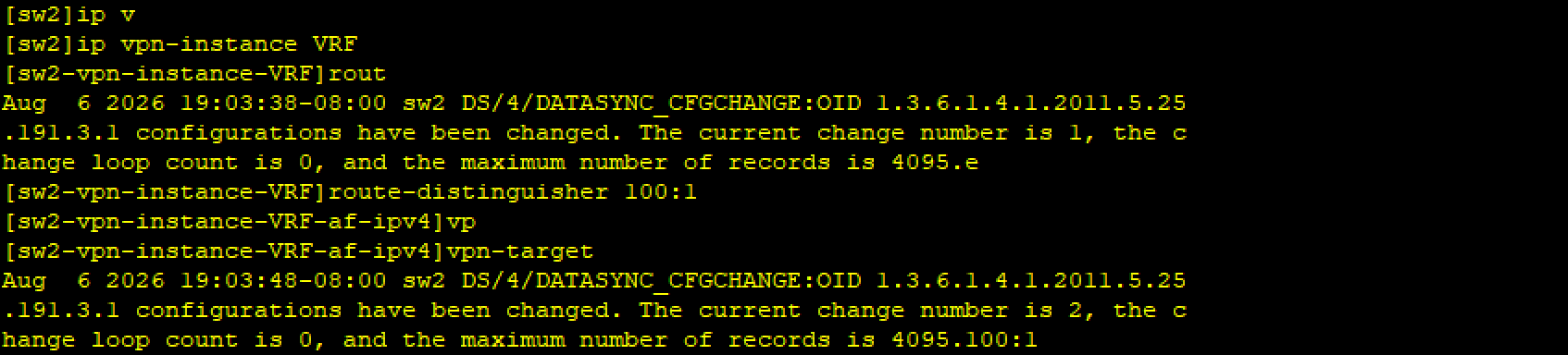

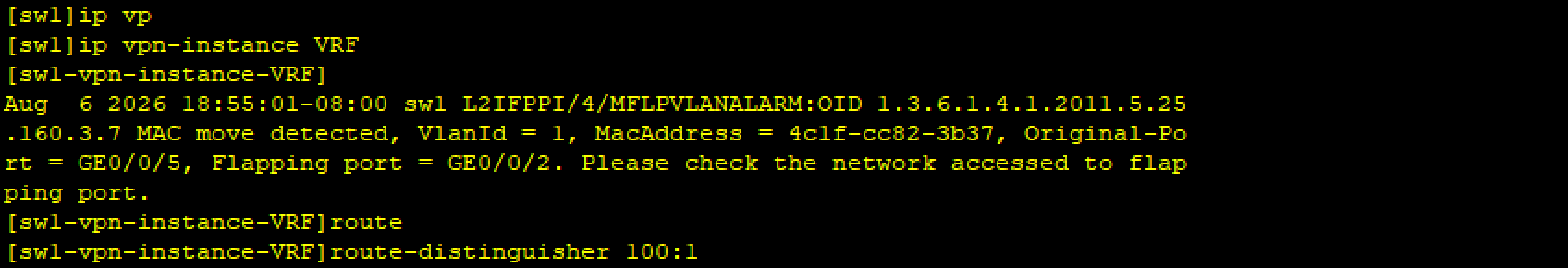

VRF配置信息：

名称：VRF

RD： 100：1

RT： 100：1

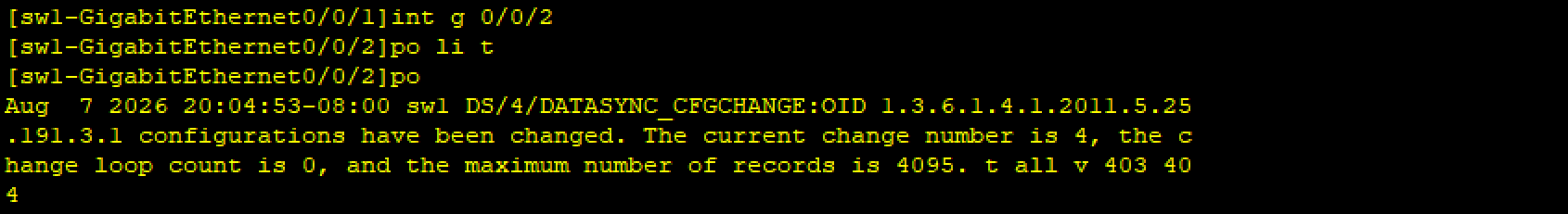

sw1

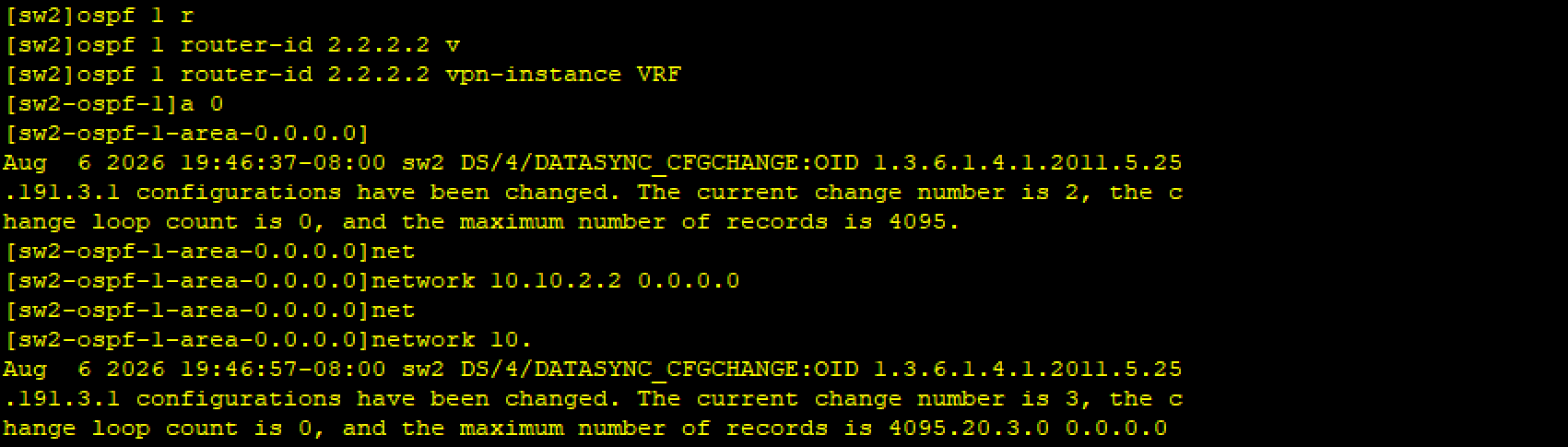

sw2

sw1

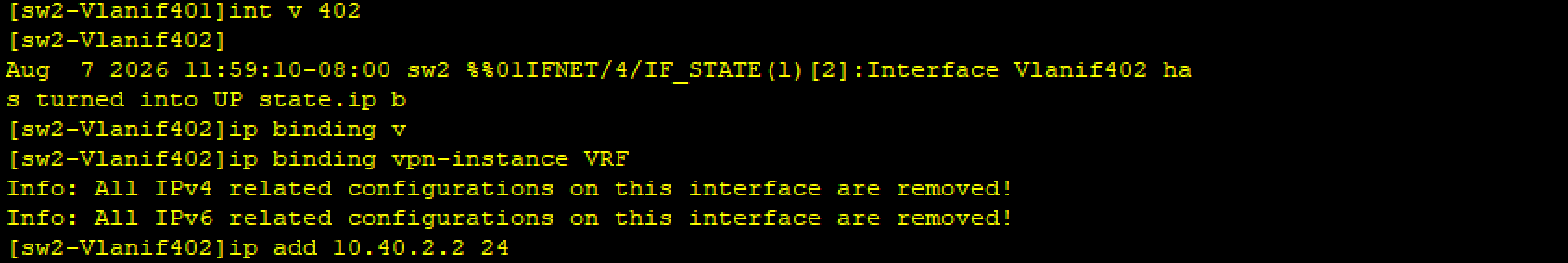

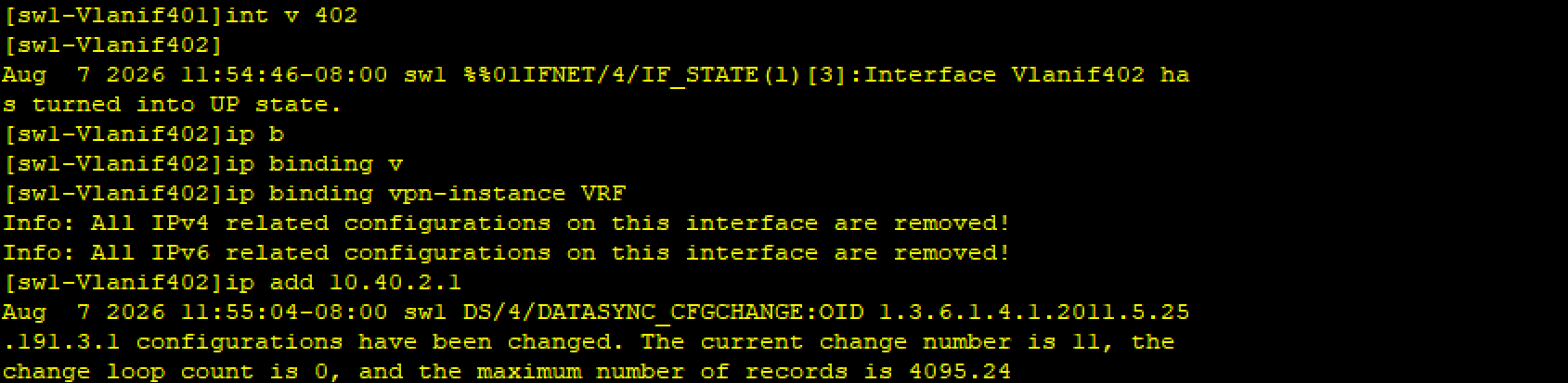

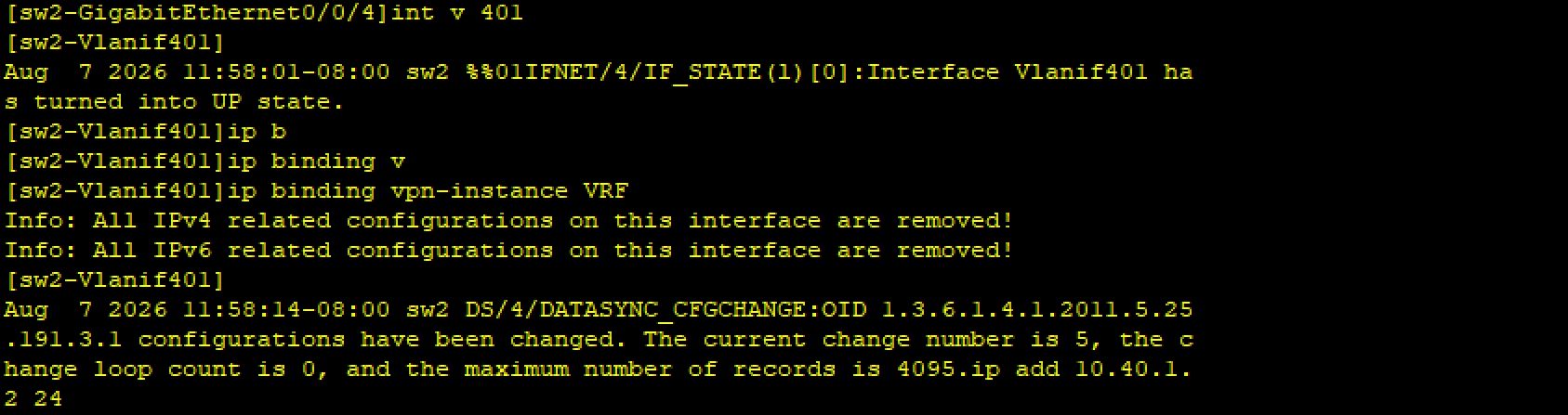

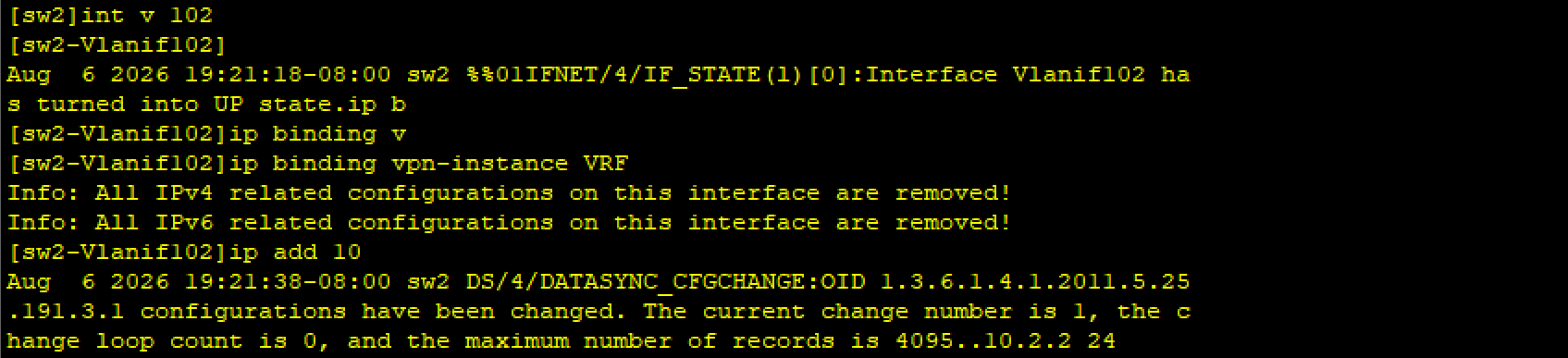

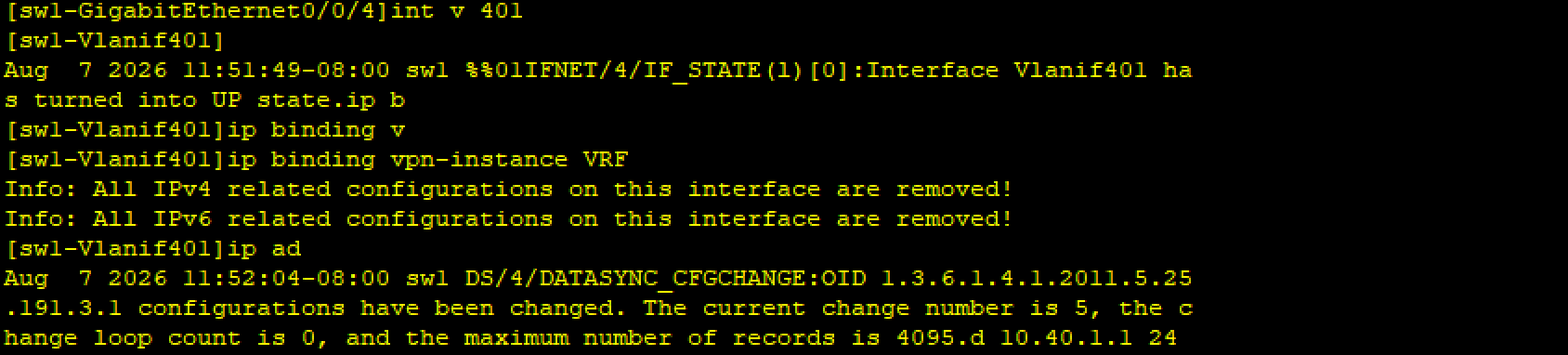

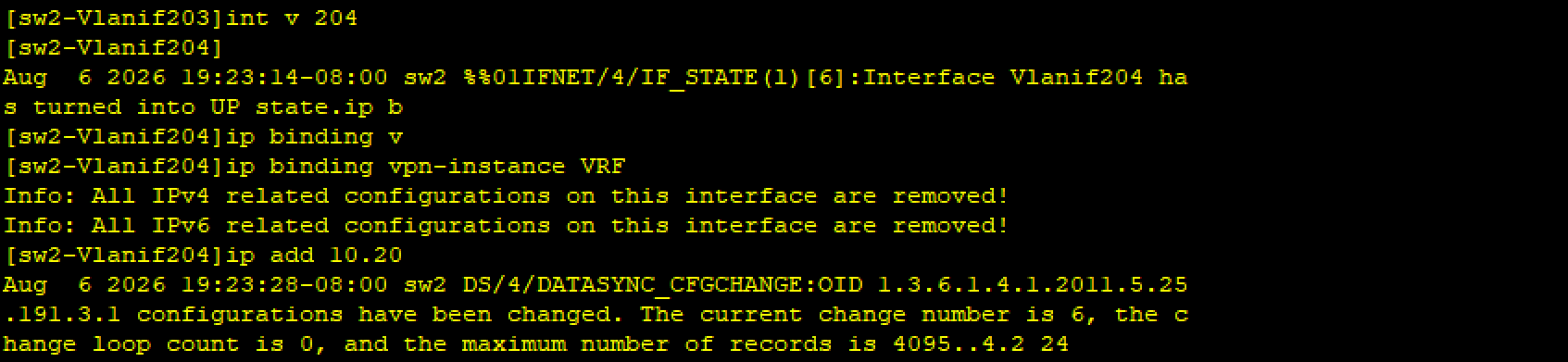

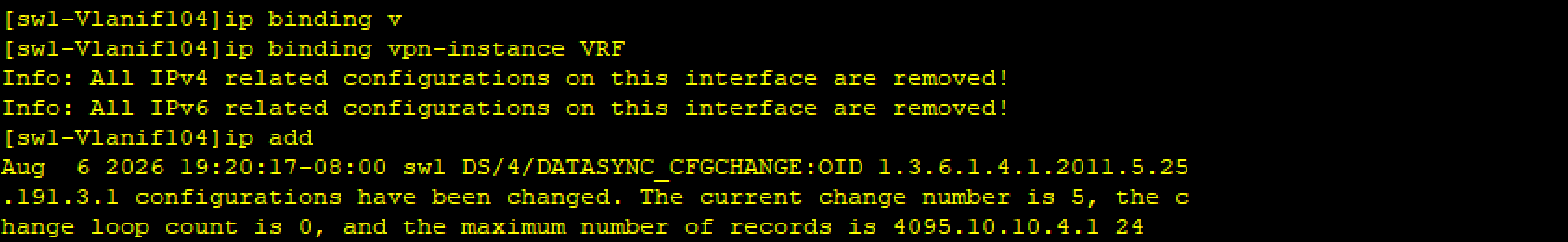

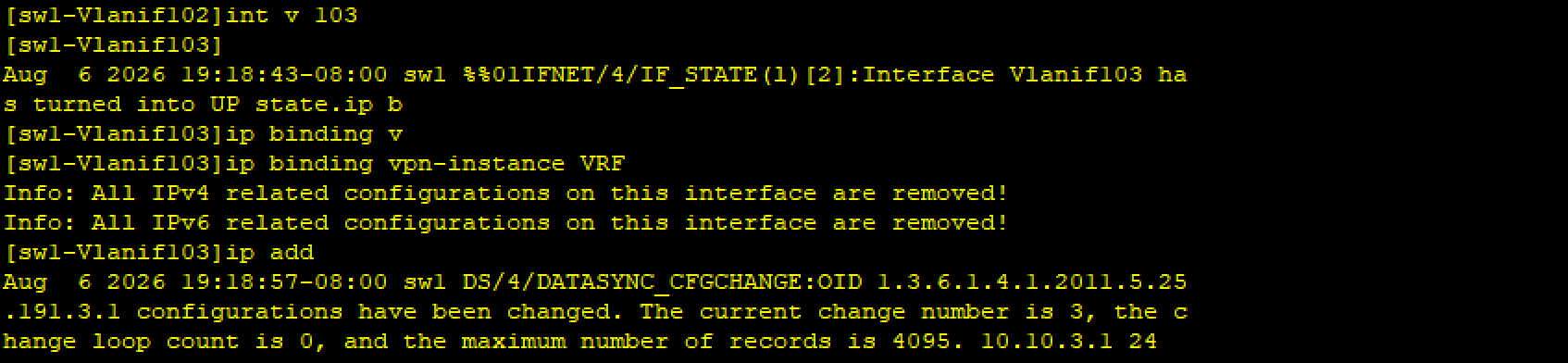

绑定VRF

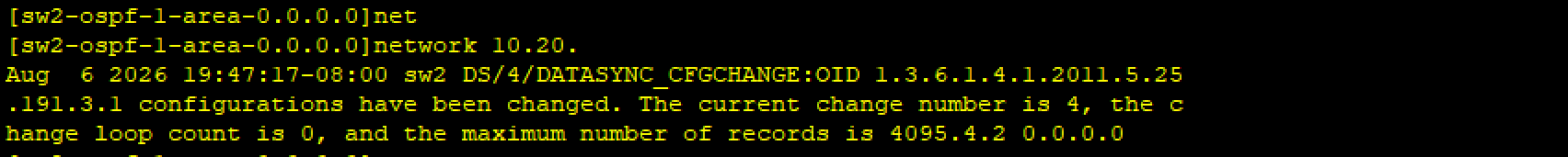

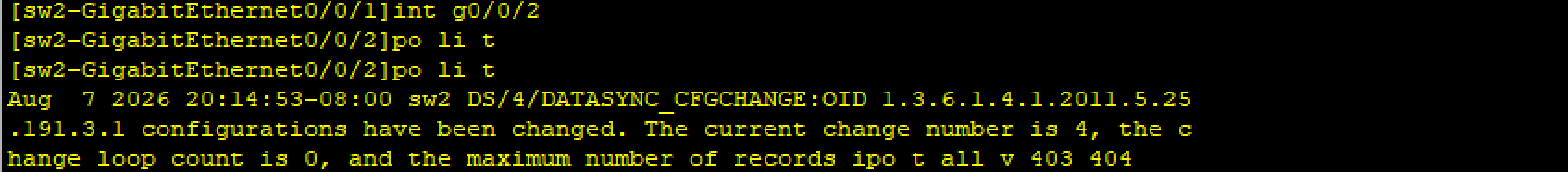

sw2

sw1

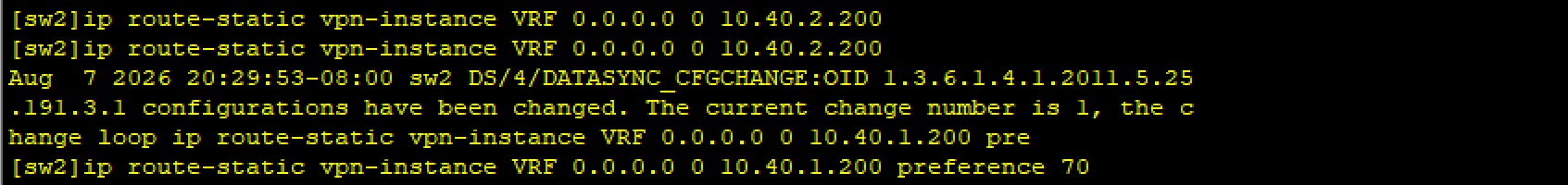

sw2

修改cost

抓取流量

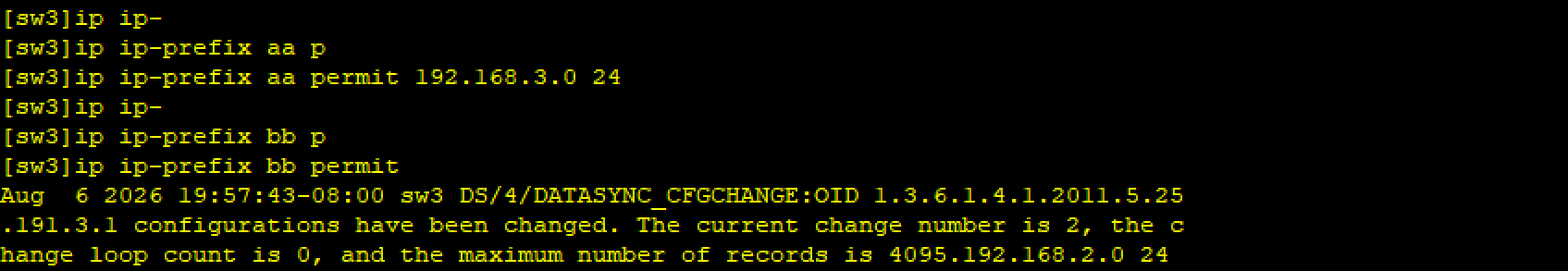

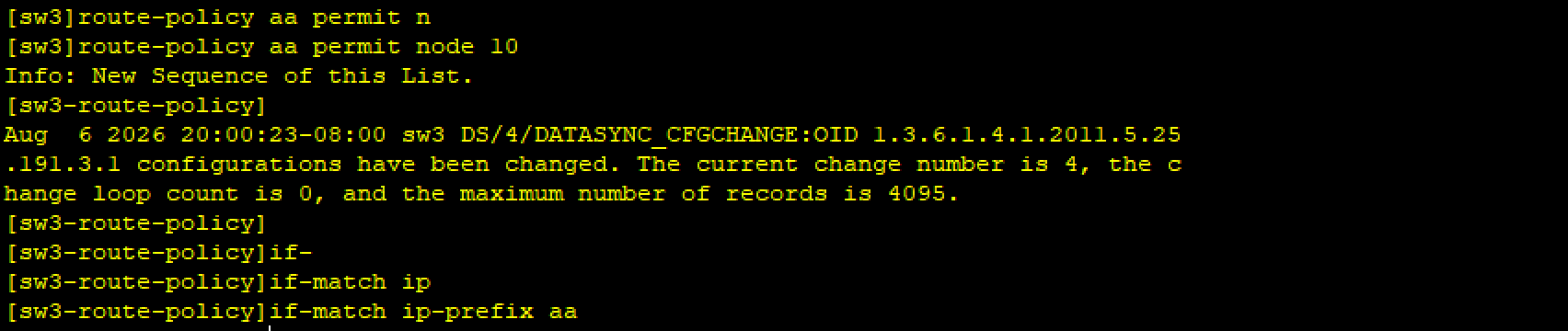

sw3

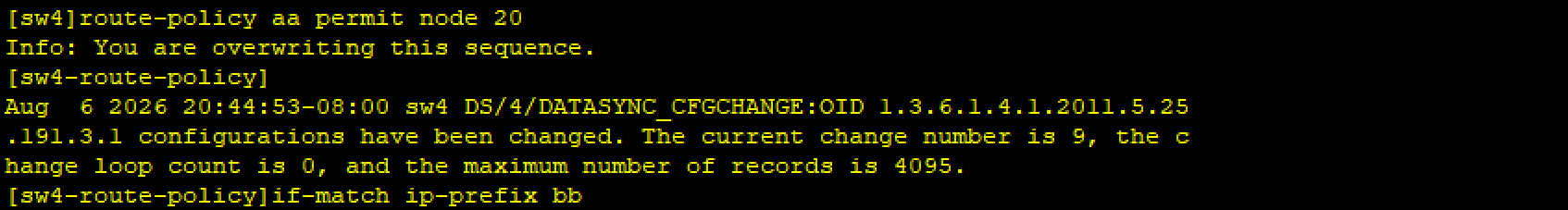

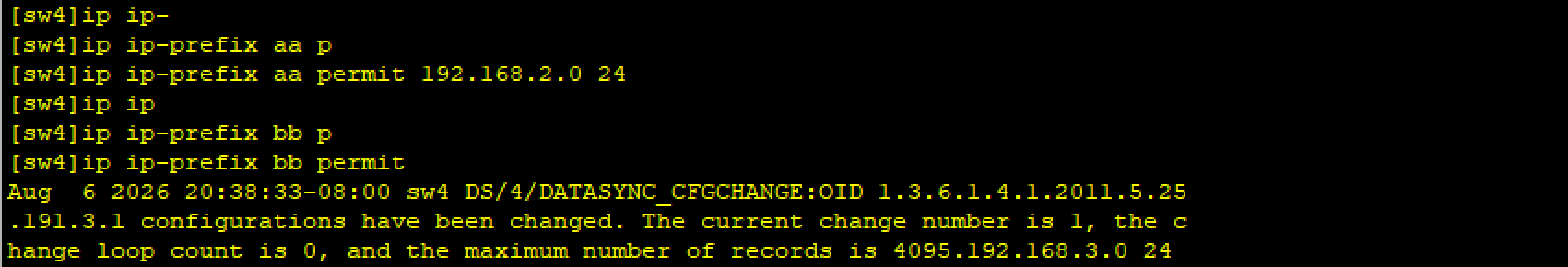

sw4

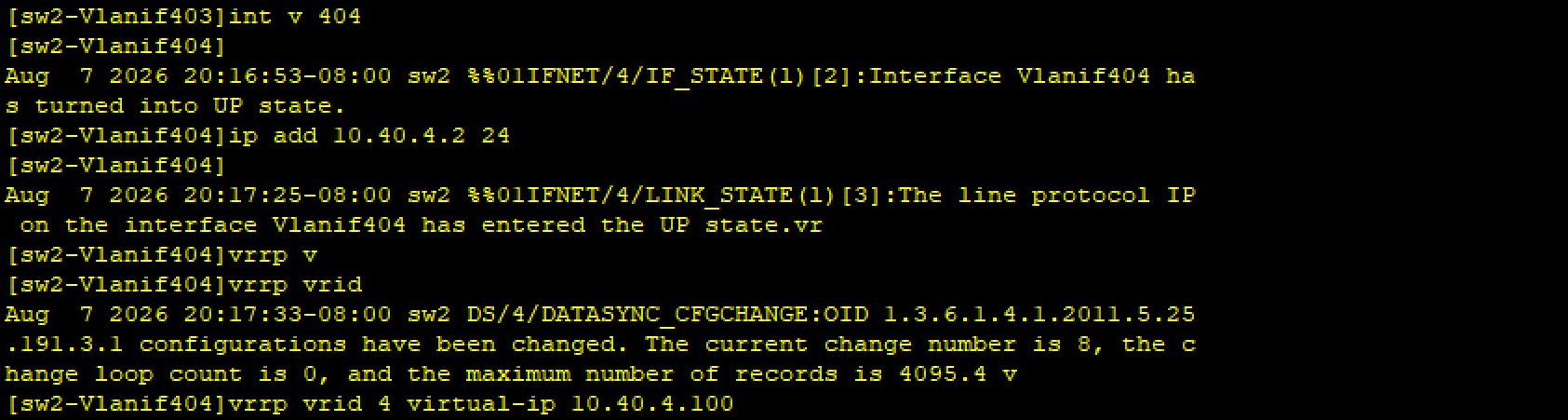

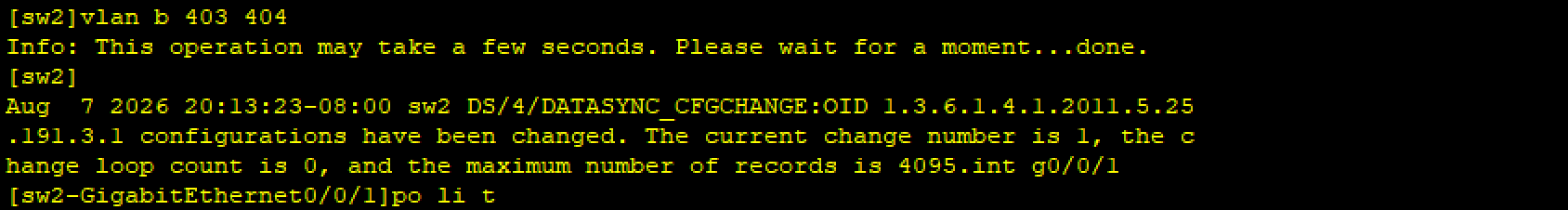

VRRP备份组1 --- VRRP备份组5

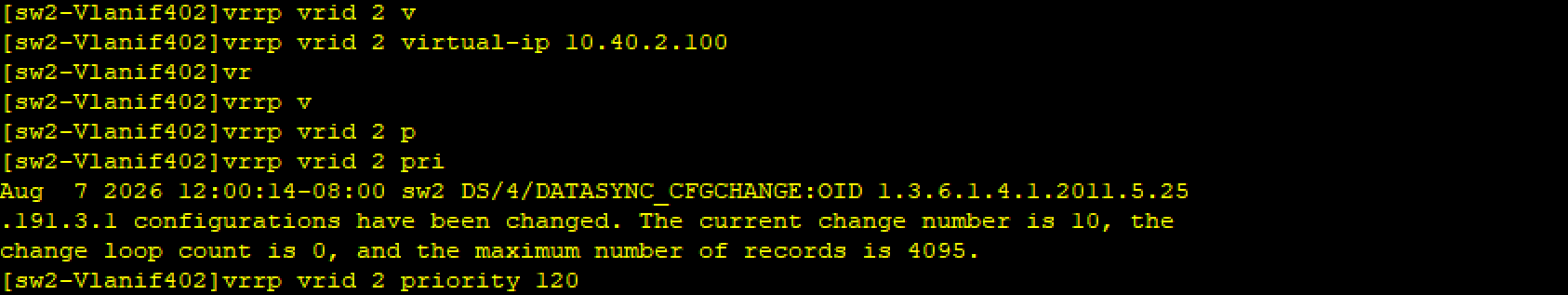

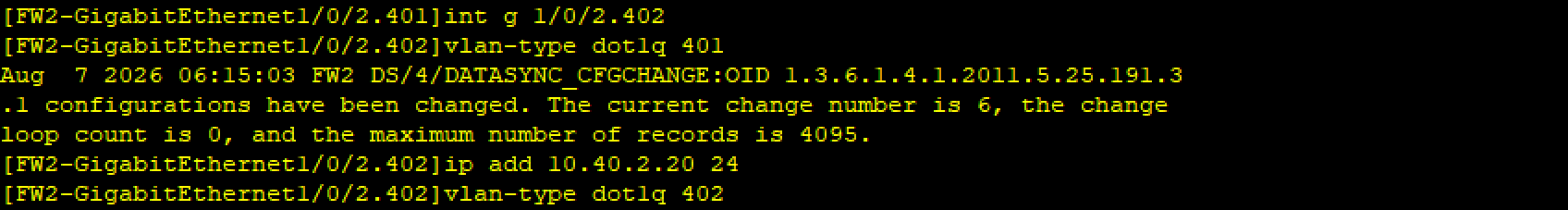

VRRP备份组2 --- VRRP备份组6 --- 402

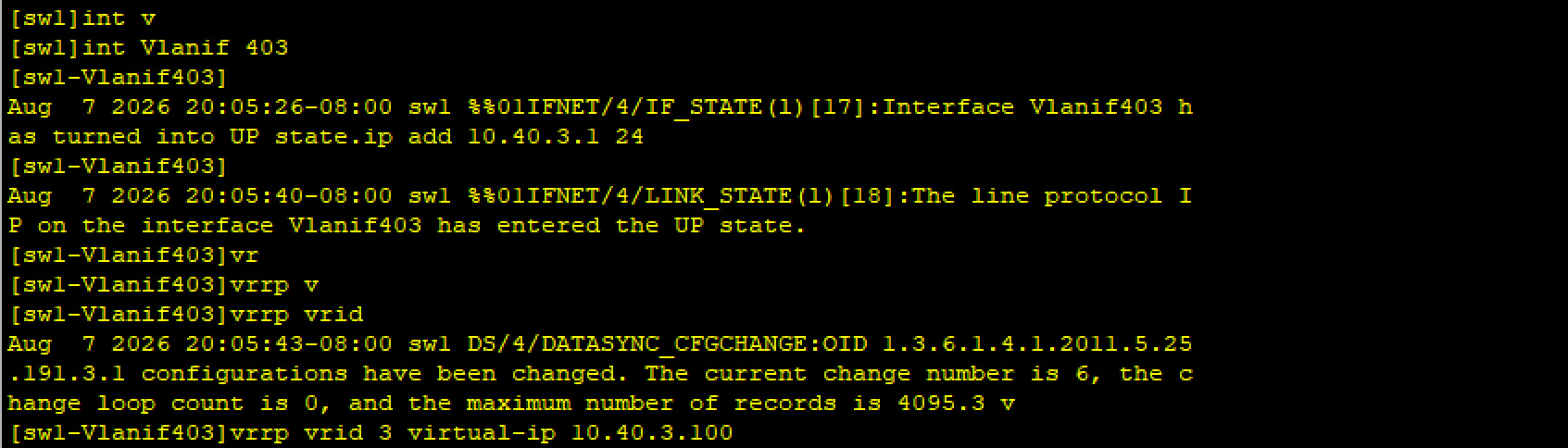

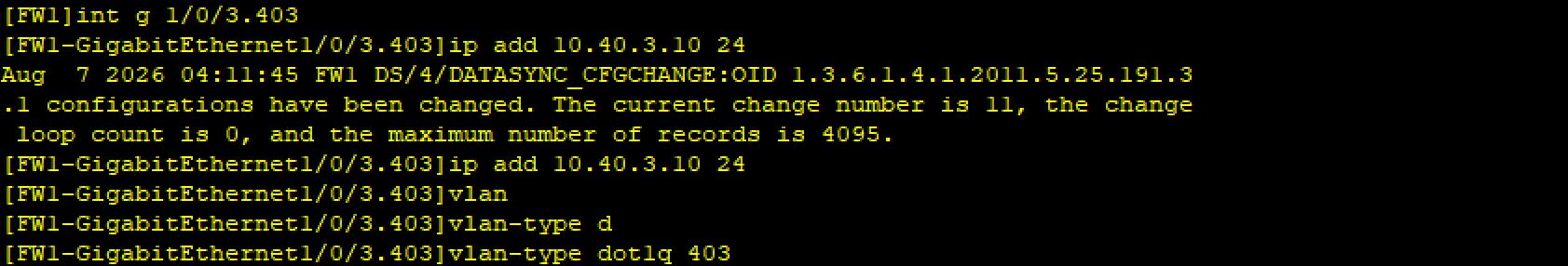

VRRP备份组3 --- VRRP备份组7 --- 203

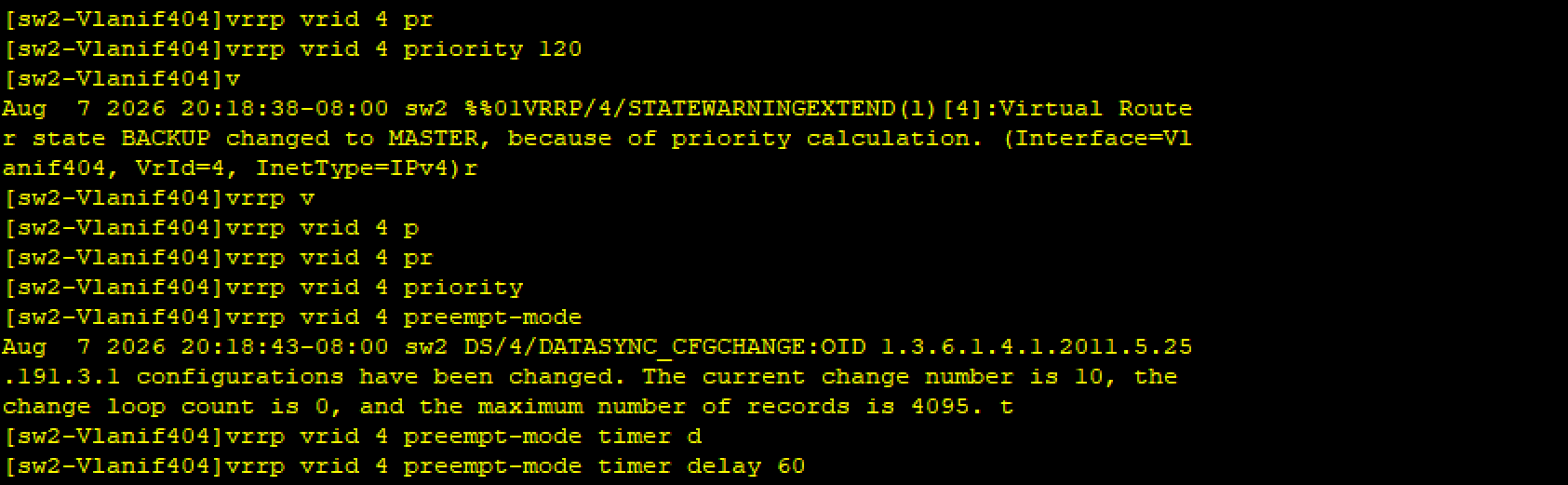

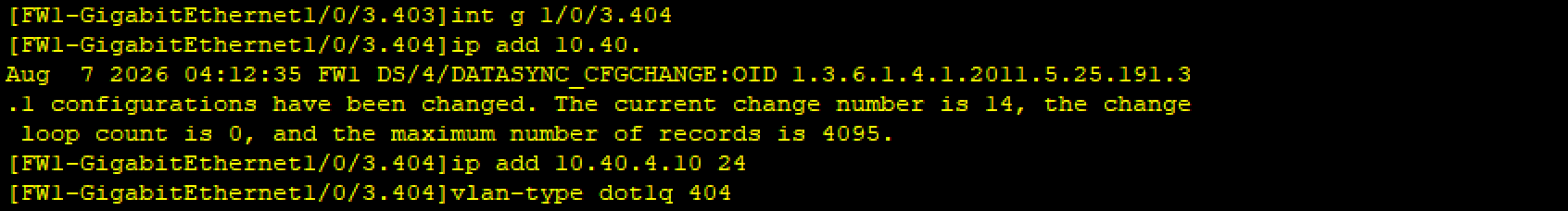

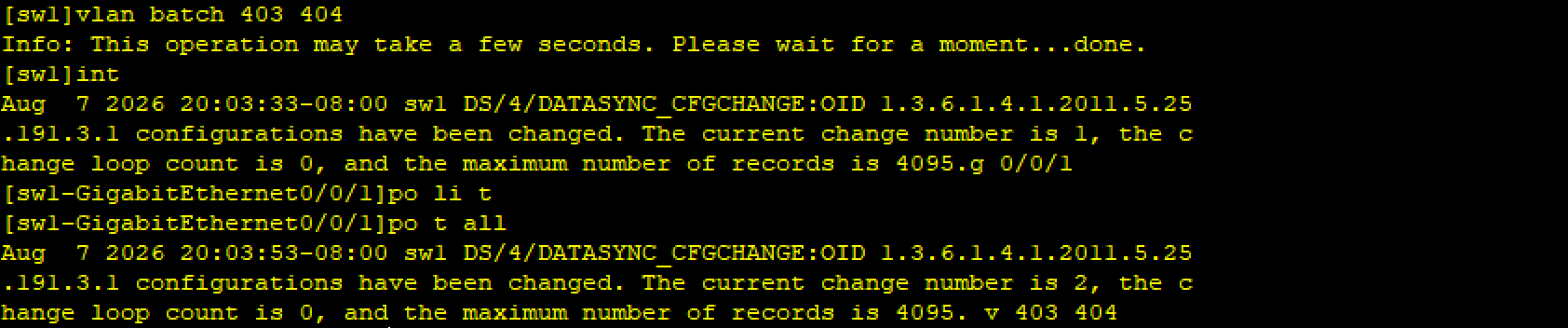

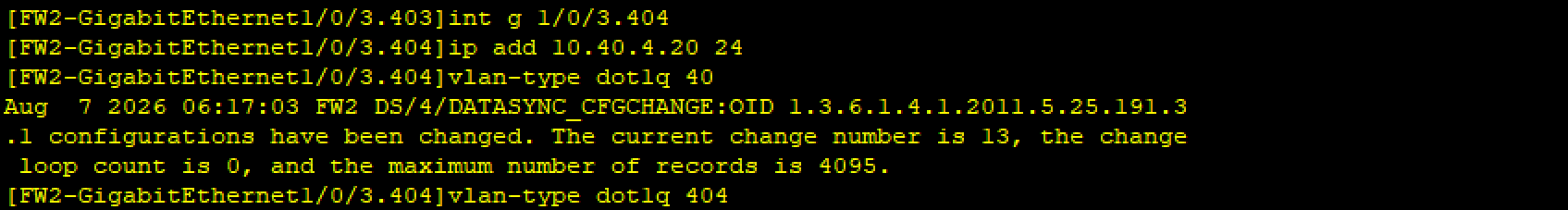

VRRP备份组4 --- VRRP备份组8 --- 404

VRRP备份组1：VRF使用，sw1为主，sw2为备

        VLAN 401 --- 10.40.1.0/24

        sw1：10.40.1.1/24

        sw2：10.40.1.2/24

        虚拟IP：10.40.1.100

VRRP备份组5：FW使用，FW1为主，FW2为备

        VLAN 401 --- 10.40.1.0/24

        sw1：10.40.1.10/24

        sw2：10.40.1.20/24

        虚拟IP：10.40.1.200/24

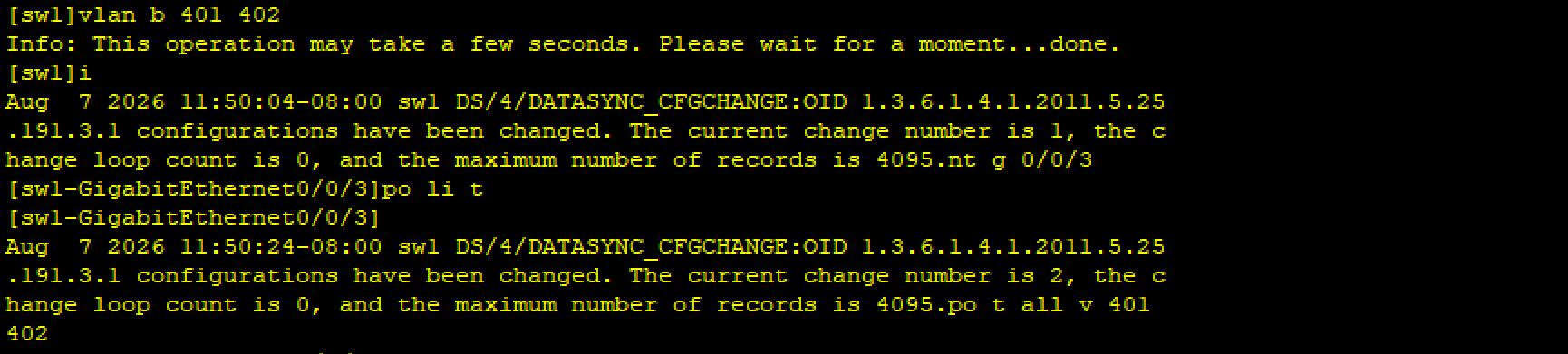

sw1

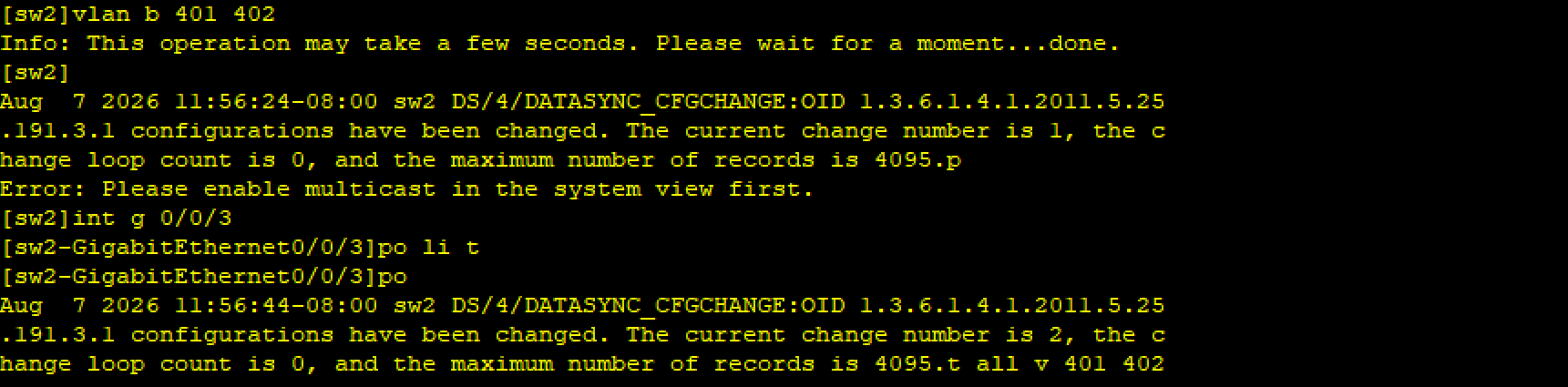

sw2

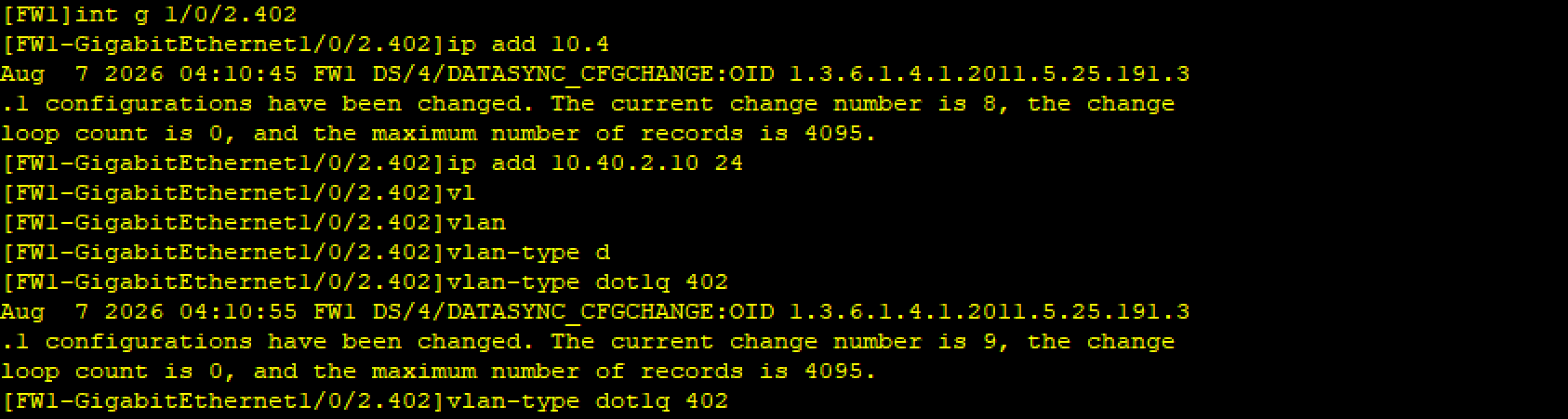

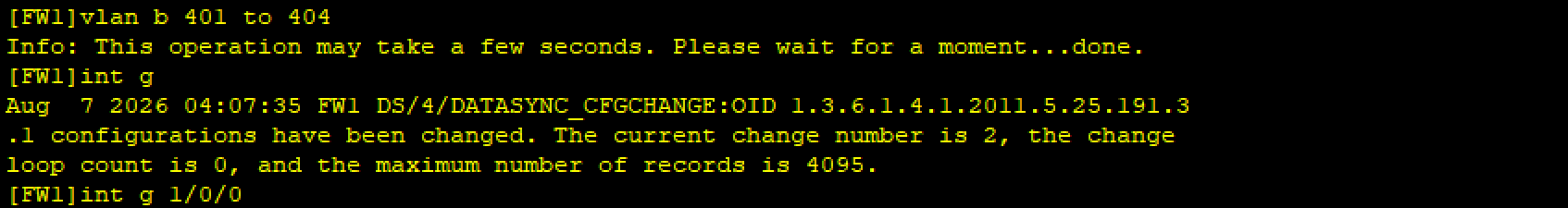

FW1会话快速备份功能心跳线

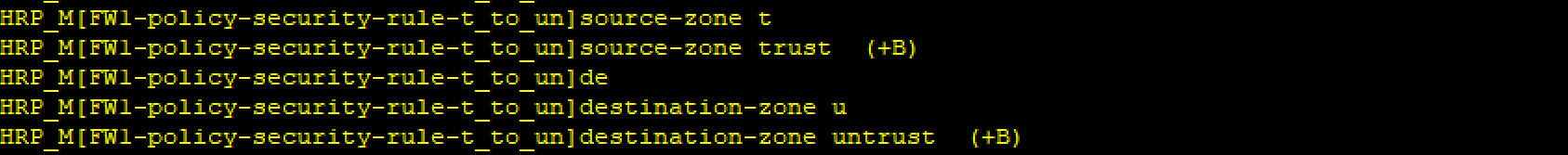

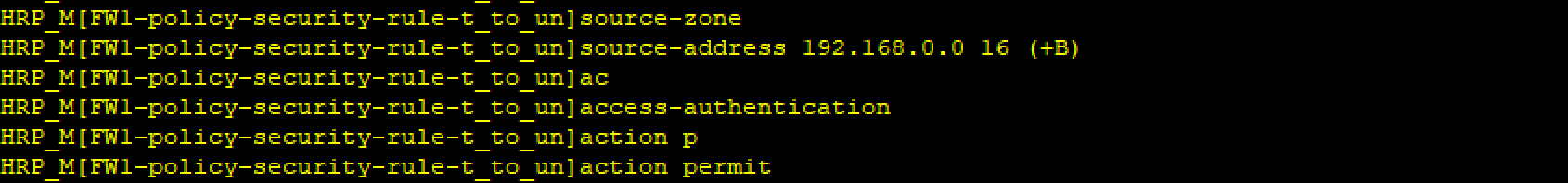

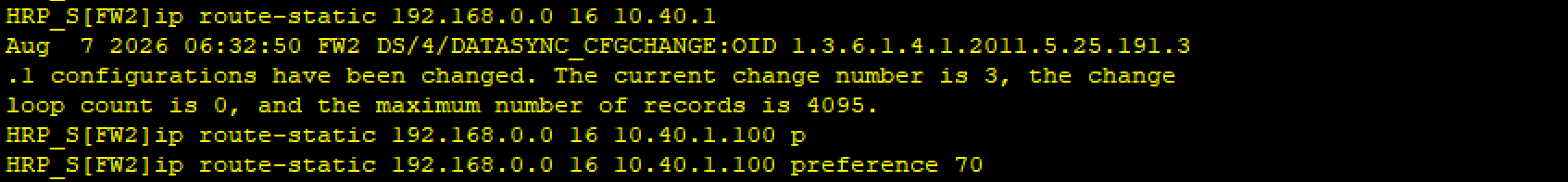

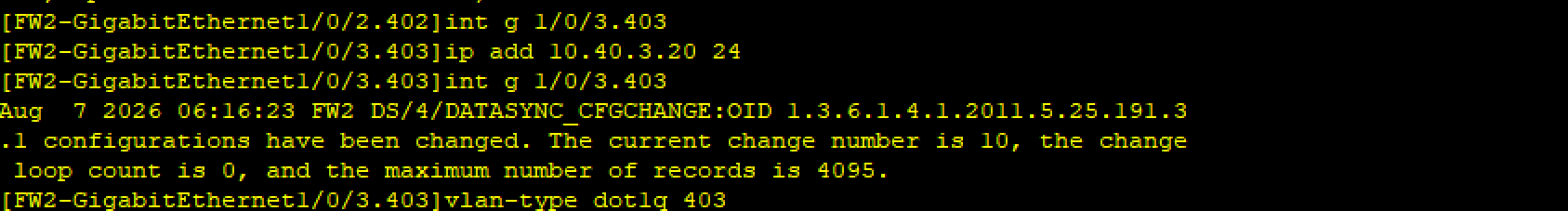

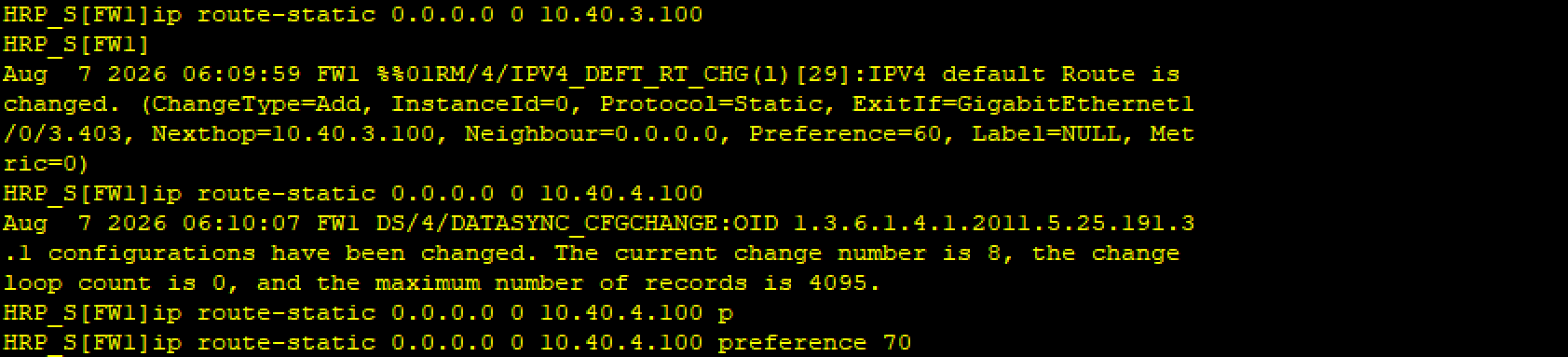

FW2安全策略sw1

sw2

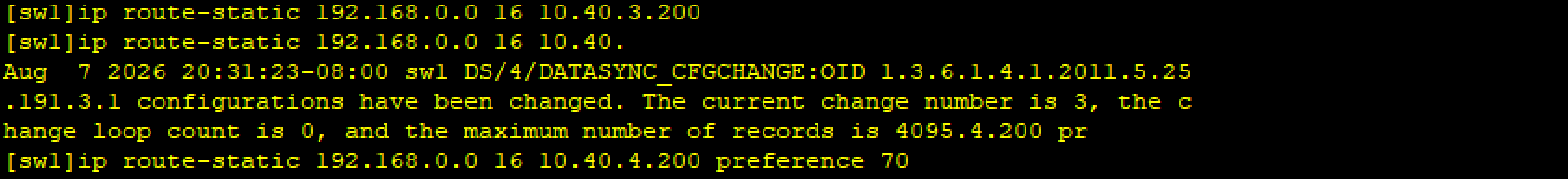

sw1

sw2

sw1-sw2：vlan 201 --- 10.20.1.0/24

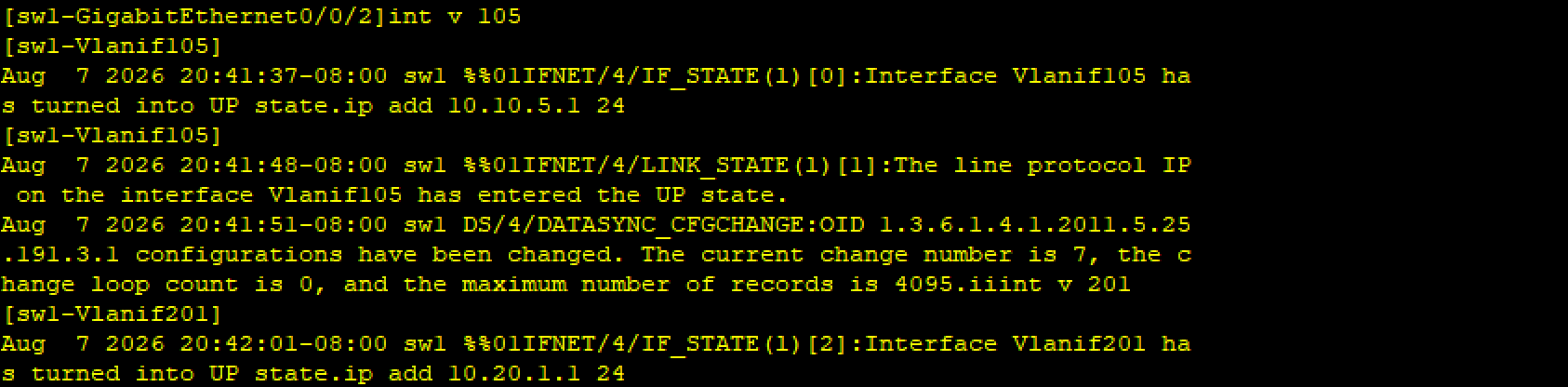

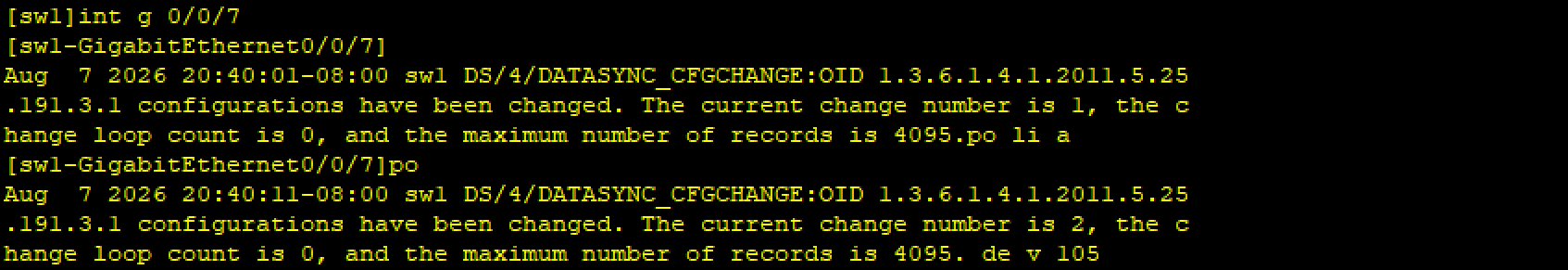

sw1-r5：vlan 105 --- 10.10.5.0/24

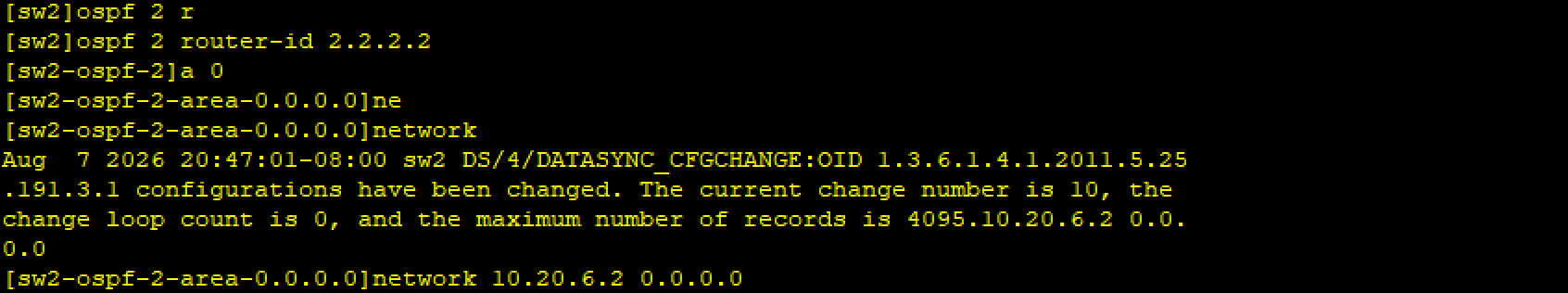

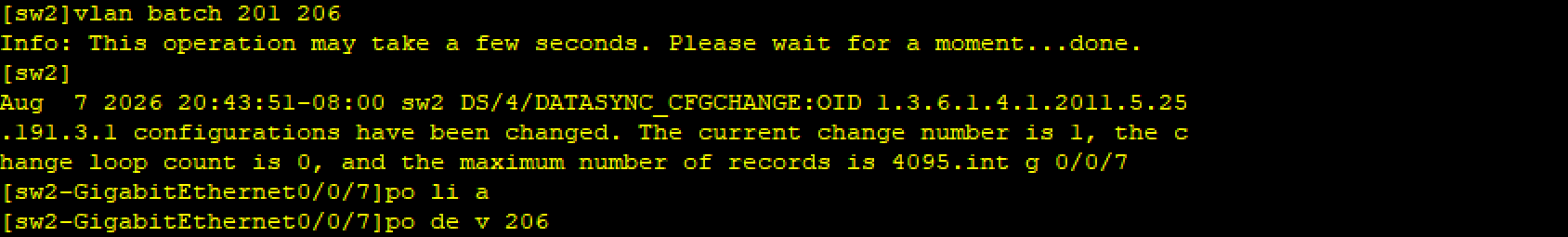

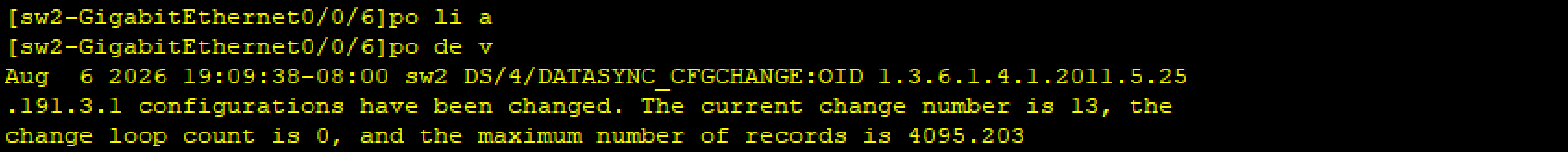

sw2-r6：vlan 206 --- 10.20.6.0/24

r5-r6：10.56.0.0/24

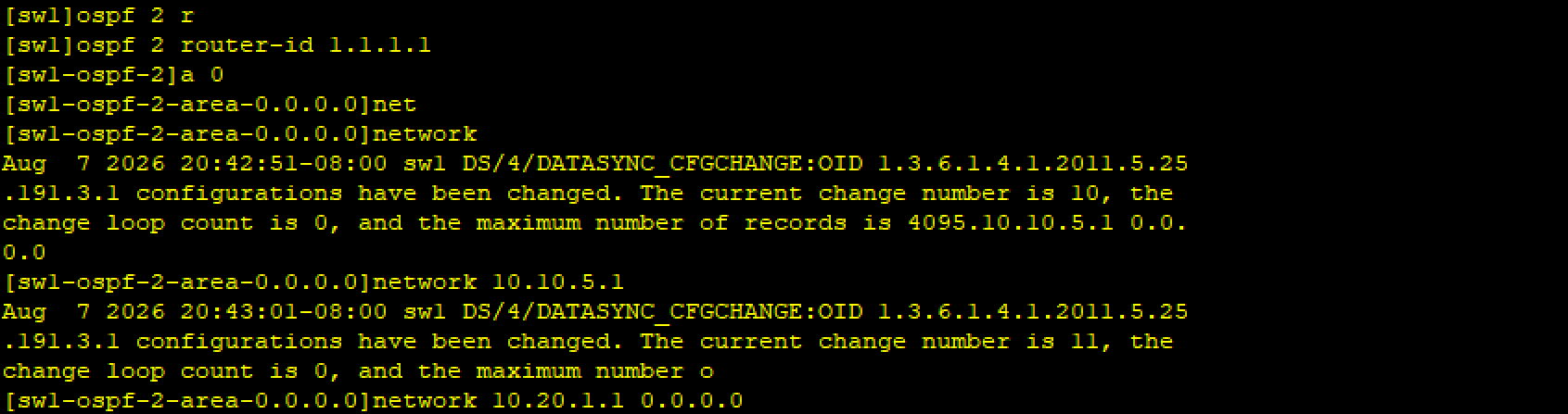

sw1

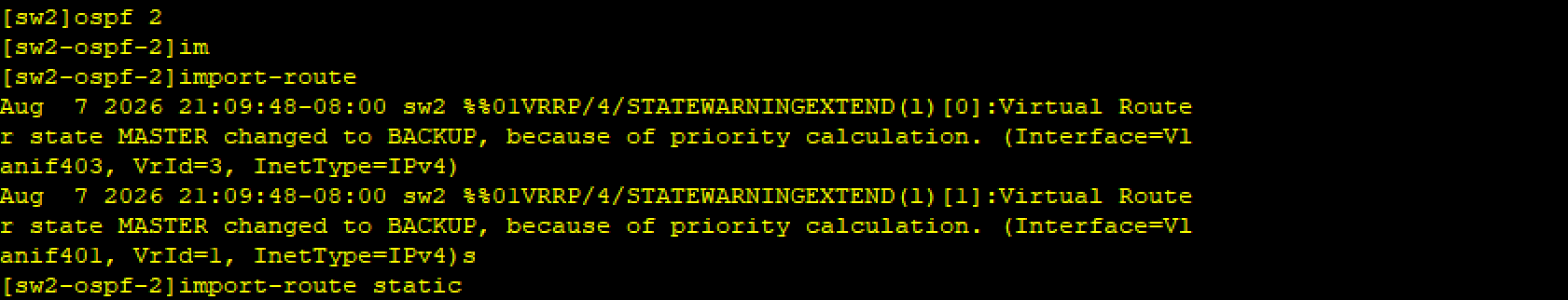

sw2

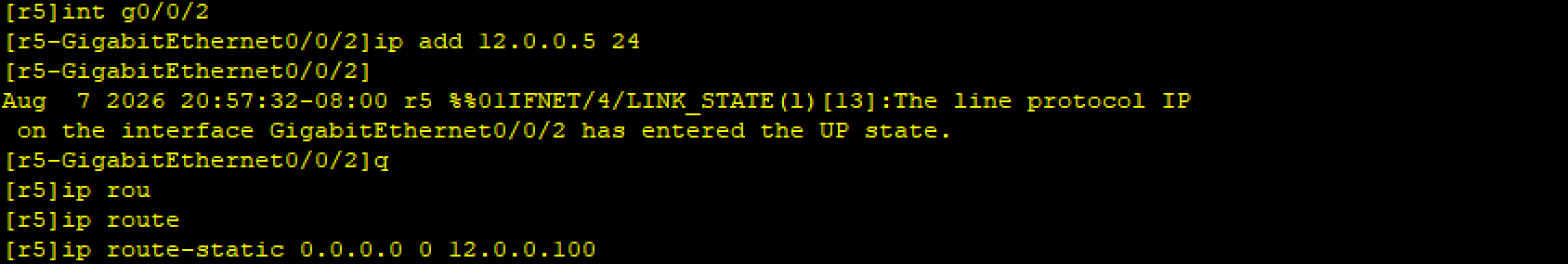

r5

r6

ISP

sw1

sw2
