工业视觉软件入门：VisionMaster（VM）、HALCON、VisionPro

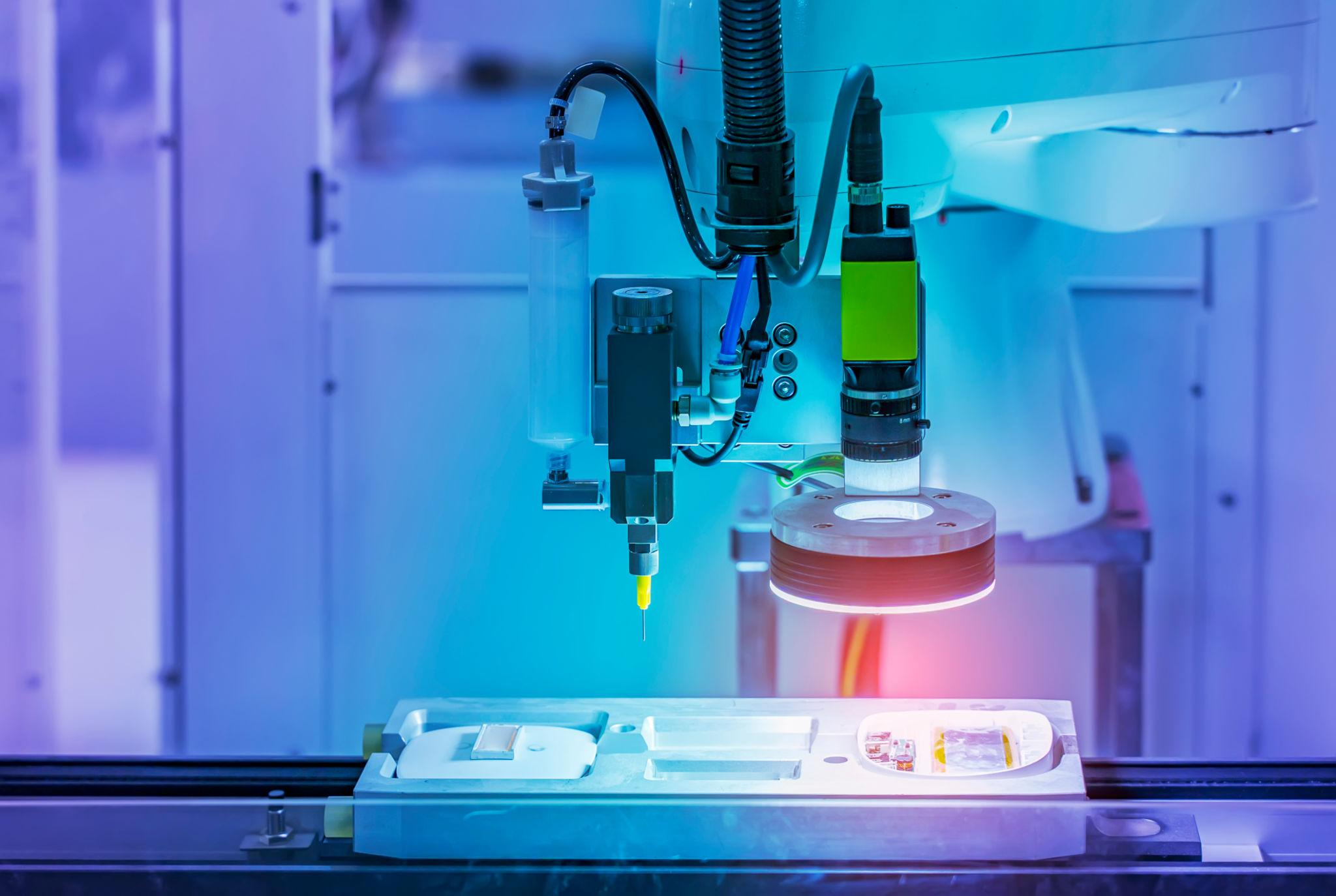

在工业自动化中，视觉系统是连接“感知”与“执行”的关键环节：

相机负责“看”，视觉软件负责“理解”，机器人负责“行动”。

以机械臂抓取纸巾盒为例，典型流程如下：

RGB-D 相机
   ↓
采集图像
   ↓
视觉软件分析
   ↓
目标定位 & 6D Pose 估计
   ↓
发送给机器人
   ↓
机械臂抓取

其中，VisionMaster（VM）、HALCON、VisionPro​ 就扮演了中间的“视觉大脑”。

---

一、工业视觉软件解决什么问题？

工业现场并不具备人类的直觉，机器必须依赖严格的算法流程完成任务：

图像采集
   ↓
图像处理
   ↓
特征提取
   ↓
目标定位
   ↓
尺寸测量
   ↓
缺陷判断
   ↓
输出坐标 / 控制信号

典型应用场景包括：

1. 产品检测

如手机玻璃质检：

• 是否存在划痕、缺口

• 尺寸是否合格

  输出结果：OK / NG

2. 定位引导

如机器人抓取零件：

• 输出空间位姿：

  X=350 mm
  Y=120 mm
  Z=450 mm
  Yaw=30°
  Pitch=0°
  Roll=180°

• 用于机械臂抓取、装配、焊接等任务

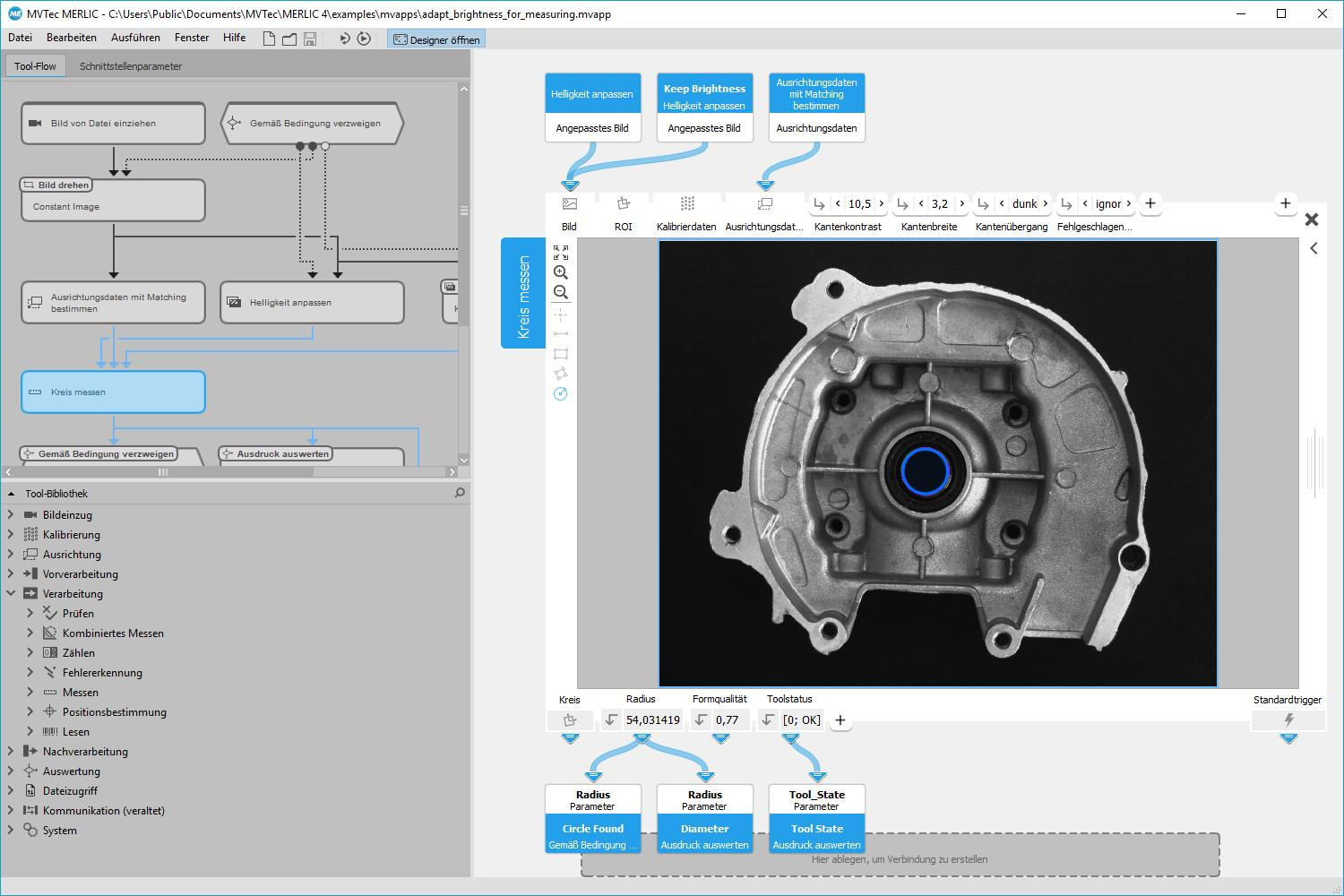

3. 高精度测量

如轴径检测：

图像
 → 边缘检测
 → 拟合圆
 → 直径 = 20.02 mm

---

二、VisionMaster（VM）：国产工业视觉快速落地平台

VisionMaster（VM）​ 是海康机器人推出的国产工业视觉软件，定位为低代码、图形化的视觉方案搭建工具。

核心特点

• 图形化流程搭建

• 几乎无需手写代码

• 面向工厂与自动化工程师

工作方式（示例）

读取相机
 ↓
图像增强
 ↓
二值化
 ↓
Blob 分析
 ↓
定位
 ↓
输出坐标

每一步都是一个可拖拽模块，类似“搭积木”。

典型流程

图像读取
 → 灰度转换
 → 边缘检测
 → 模板匹配
 → 坐标输出

✅ 优点

• 上手快：适合产线调试人员、自动化工程师

• 集成方便：原生支持工业相机、PLC、机器人、IO 控制

• 国产生态成熟：广泛用于 3C、新能源、半导体等行业

❌ 局限

• 算法深度有限

• 复杂 3D 点云处理、高级匹配能力弱于 HALCON

• 不适合极端精密或高度定制化场景

适用场景

• 有无检测

• 字符识别（OCR）

• 尺寸测量

• 产线快速部署

---

三、HALCON：工业视觉算法库的“瑞士军刀”

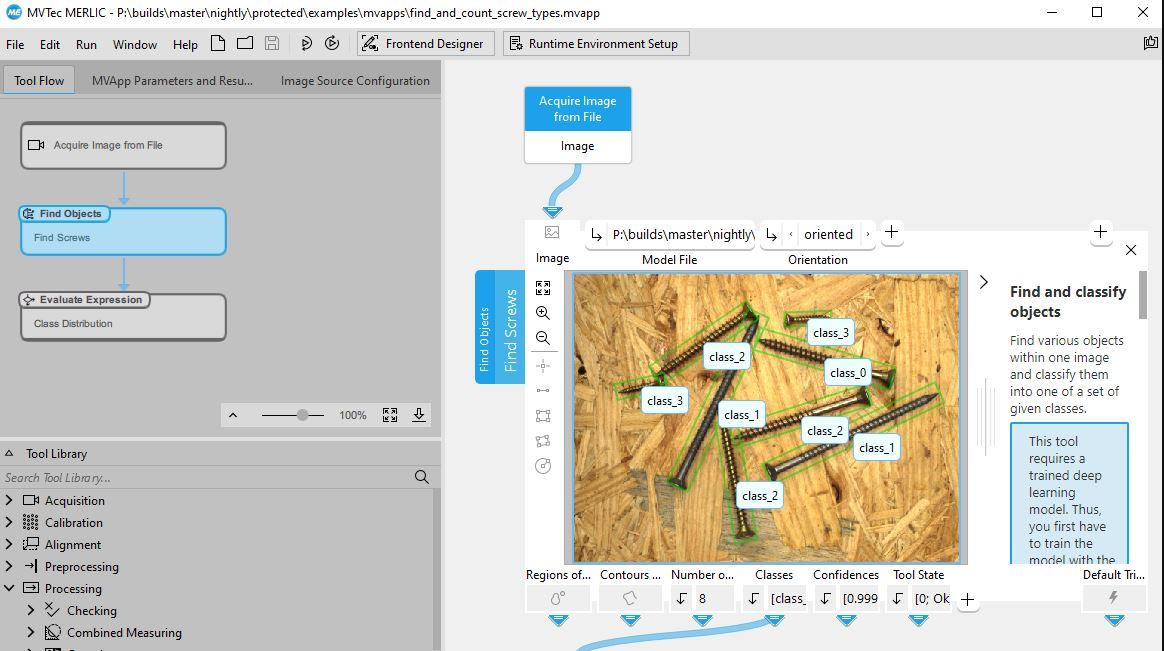

HALCON​ 由德国 MVTec​ 开发，是工业视觉领域公认的算法标杆。

核心能力

HALCON 覆盖了从 2D 到 3D 的完整视觉算法体系：

图像处理

• 去噪、增强、锐化、滤波

特征提取

• 边缘、轮廓、直线、圆、角点

模板匹配

• Shape-Based Matching

• 高精度、抗遮挡、光照鲁棒

3D 视觉（强项）

• 点云处理

• ICP 配准

• 3D 匹配

• 物体姿态估计

• RGB-D / 激光雷达数据融合

工作模式

通常通过代码调用：

读取图像
 → threshold()
 → edges_sub_pix()
 → find_shape_model()
 → 输出位姿

支持语言与环境：

• HDevelop（自带 IDE）

• C++ / C#

• Python 接口

✅ 优势

• 算法全面、精度极高（亚像素级）

• 工业稳定性强

• 非常适合科研与复杂视觉研发

典型应用领域

• 汽车制造

• 半导体

• 新能源

• 机器人视觉引导

---

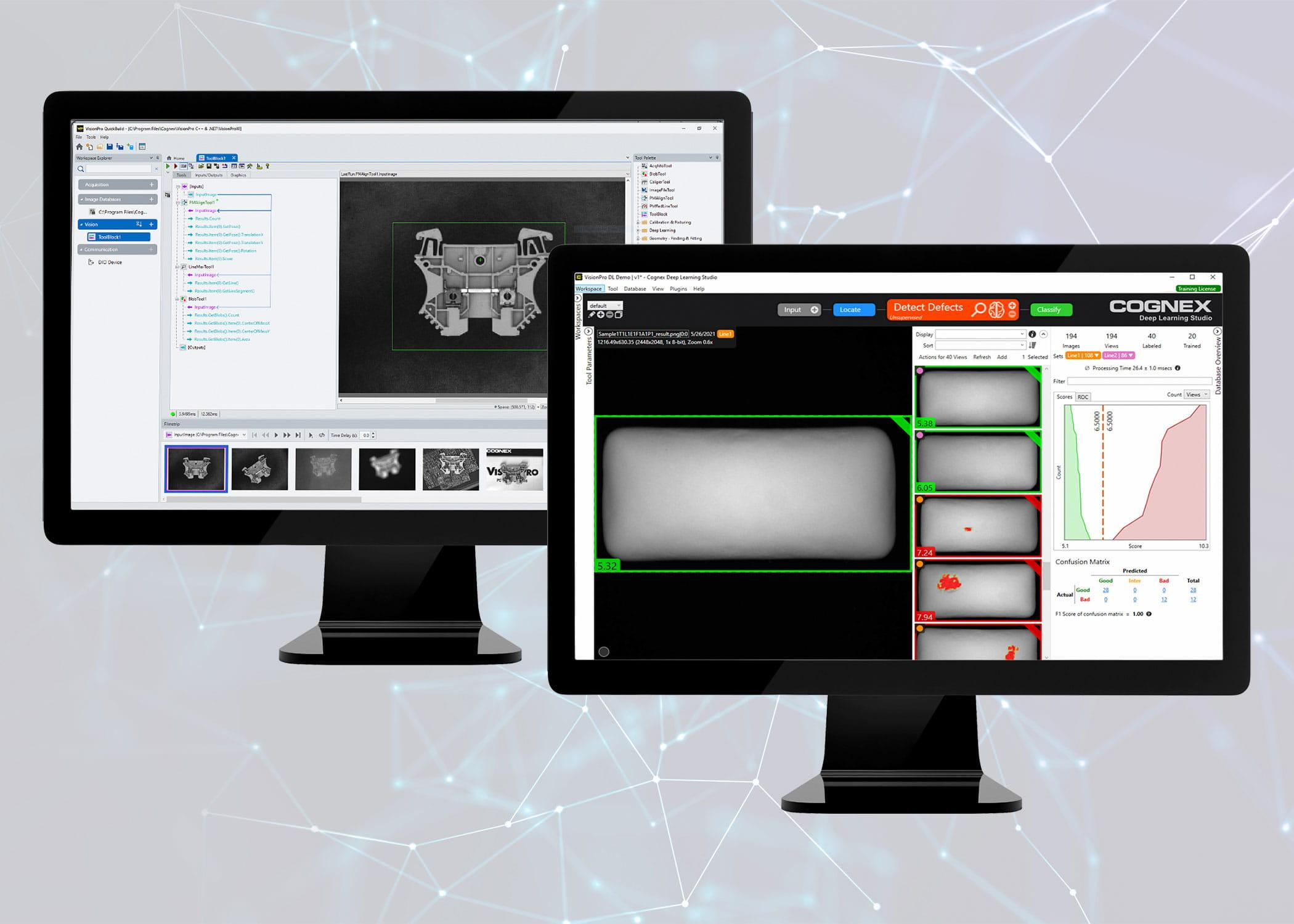

四、VisionPro：成熟工业检测平台

VisionPro​ 来自美国 康耐视（Cognex），是全球工业视觉的老牌玩家。

核心特点

• 工业检测能力强

• 工具链成熟稳定

• 工厂级应用经验丰富

代表性工具

• PatMax：业界经典的高精度定位算法

• 适用于：

  • 零件定位

  • Mark 点识别

  • 字符定位

适用场景

• 芯片缺陷检测

• 汽车装配

• 电子制造

• 高节拍产线

---

五、三者横向对比

维度	VisionMaster	HALCON	VisionPro
公司	海康机器人	MVTec	Cognex
国家	中国	德国	美国
学习难度	低	高	中
使用方式	拖拽模块	代码 + 算法	工具流
2D 检测	⭐⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐
3D 视觉	⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐
点云处理	一般	强	一般
机器人应用	较好	非常强	较好
研发能力	中	强	中
工业稳定性	高	高	高

---

六、从“机械臂抓取”视角看选型

以你当前研究方向为例：

RGB-D 相机 → YOLO → 6D Pose → 手眼标定 → MoveIt → 机械臂抓取

典型技术链路如下：

RGB-D 相机
 ↓
YOLO 检测
 ↓
获取 ROI
 ↓
点云生成
 ↓
HALCON / Open3D
 ↓
6D Pose 估计
 ↓
手眼标定
 ↓
MoveIt
 ↓
机器人抓取

各软件角色定位：

• VisionMaster

  • 快速验证

  • 相机接入

  • 简单检测 + 坐标输出

• HALCON

  • 高级 3D 视觉

  • 点云配准

  • 精确位姿估计

  • 精密抓取场景首选

• VisionPro

  • 工业产线级检测

  • OK / NG 判断

  • 设备联动控制

---

七、工业软件 vs 开源算法：不是替代，而是分层

常见误解：

“有了 OpenCV / PyTorch，还需要 HALCON 吗？”

事实是：定位完全不同。

类型	代表	优势	适用场景
开源算法	OpenCV / Open3D / PCL / PyTorch	自由度高、适合创新	科研、原型、算法研究
工业软件	HALCON / VisionPro / VM	稳定、可靠、易集成	工厂、产线、长期运行

工业现场的核心要求是：

7×24 小时连续运行，不能“今天能跑，明天崩溃”

这正是商业视觉软件的不可替代之处。

---

八、学习路线建议（机器人视觉方向）

如果你的目标是机械臂视觉抓取，推荐路径如下：

第一阶段：基础能力

• OpenCV

• 图像处理基础

• 相机标定（内参 / 外参）

第二阶段：工业视觉核心

• HALCON

• 模板匹配

• 3D 视觉

• 点云处理

第三阶段：机器人系统

• 6D Pose 估计

• 手眼标定

• ROS / ROS2

• MoveIt 规划与控制

---

九、一句话总结

软件	定位
VisionMaster	工业视觉快速搭建工具，适合产线落地
HALCON	工业视觉算法平台，适合研发与复杂视觉
VisionPro	成熟工业检测平台，适合制造业应用

针对“RGB-D + 6D Pose + 机械臂抓取”路线：

• HALCON ⭐⭐⭐⭐⭐

• OpenCV / Open3D ⭐⭐⭐⭐⭐

• VisionMaster ⭐⭐⭐⭐

• VisionPro ⭐⭐⭐

👉 HALCON 最贴近你当前的 3D 视觉 + 机器人抓取研究方向。
