SLAM(Simultaneous Localization and Mapping)技术是智能无人系统实现自主导航与环境感知的核心能力，通过多传感器数据融合构建环境地图并实时估计自身位姿。本文从SLAM的基本概念、发展历程、技术组成到实际应用挑战与解决方案进行全面系统地解析，重点探讨了多传感器融合策略、前后端算法框架及关键技术实现细节。内容覆盖激光雷达、视觉传感器、惯性测量单元等主要传感器的特性与融合方法，分析紧耦合与松耦合两种融合框架的优缺点，深入探讨位姿图优化、Bundle Adjustment等后端算法的数学原理与工程实现，并结合实际应用场景提出针对性解决方案。研究结果表明，多源融合SLAM通过传感器互补与算法协同，能够显著提升系统在复杂环境中的鲁棒性与定位精度，为自动驾驶、服务机器人、无人机等领域的落地应用提供了技术支撑。

1. SLAM技术概述

1.1 SLAM基本概念

SLAM( Simultaneous Localization and Map pi ng)技术，即"同步定位与地图构建"，是一种使机器人或移动设备在未知环境中实时估计自身位置并构建环境地图的能力。SLAM系统的核心目标是解决两个相互依赖的问题：定位（"我在哪？"）和地图构建（"环境是什么样的？"）。这两个问题需要同时进行，因为精确定位需要精确地图，而构建精确地图又依赖于精确定位。

SLAM技术的数学表述：假设机器人在时间序列t₁, t₂,..., tₙ的位姿为X₁, X₂,..., Xₙ，通过传感器S₁, S₂,..., Sₙ获得的测量数据Z₁, Z₂,..., Zₙ，SLAM问题可表述为：



其中，h_j表示传感器j的观测模型，f表示运动模型，u_k表示控制输入，Σ_{ij}和Σ_k分别表示观测噪声和过程噪声的协方差矩阵。这个优化问题旨在最小化预测与观测之间的残差，同时保持运动模型的一致性。

1.2 SLAM技术发展历程

SLAM技术自20世纪80年代提出概念以来，经历了从理论探索到工程落地的快速发展，主要经历了以下几个阶段：

1. 滤波方法阶段(1980s-2000s)：以扩展卡尔曼滤波(EKF)、粒子滤波(PF)为代表，将SLAM问题建模为状态估计问题。EKF-SLAM(2003)首次实现了单目视觉SLAM，但存在协方差矩阵维度随时间增长的局限性，难以处理大规模场景。
2. 非线性优化方法阶段(2000s-2010s)：以Bundle Adjustment(BA)和因子图优化为代表，将SLAM问题建模为非线性最小二乘问题。2007年PTAM(Parallel Tracking and Mapping)提出图像金字塔预处理算法，结合高斯模糊和分层跟踪，显著提升了运动估计效率；2017年ORB-SLAM2系列通过ORB特征和词袋模型进行闭环检测，结合位姿图优化消除累积误差，提升了全局一致性。
3. 多传感器融合阶段(2010s-2020s)：为解决单一传感器的局限性，研究者提出将多种传感器组合。2018年VINS-Mono首次提出紧耦合视觉-惯性融合，2019年VINS-Fusion进一步融合双目相机、IMU和GPS，显著提升了机器人在动态环境中的定位与建图精度。
4. 深度学习融合阶段(2020s至今)：结合深度学习技术，解决传统SLAM在弱纹理、动态环境中的问题。2021年后，NetVLAD、Siamese网络等深度学习方法被引入闭环检测；2023年NeRF-SLAM将神经辐射场与SLAM结合，实现了高精度的环境重建。

2. SLAM核心组成与传感器技术

2.1 SLAM系统架构

一个完整的SLAM系统通常由以下四个核心组件构成：

1. 传感器模块：负责采集环境信息和自身运动数据
2. 前端处理模块：进行数据预处理、特征提取与匹配、运动估计
3. 后端优化模块：通过非线性优化算法消除累积误差，保证全局一致性
4. 地图管理模块：管理已构建的地图，支持实时更新与查询

SLAM系统架构图：

![SLAM系统架构图]

2.2 主要传感器特性与局限性

SLAM系统常用的传感器主要有激光雷达、视觉传感器(相机)、惯性测量单元(IMU)、里程计等，它们各有特点与局限：

传感器类型	优势	局限	适用场景
激光雷达	高精度几何测量，不受光照影响，点云处理理论成熟	重定位能力差，动态场景适应性弱，数据量大	室内复杂结构，自动驾驶高精度定位
视觉传感器	丰富纹理信息，数据量小，成本低	弱纹理、光照变化敏感，动态环境受限	室外开放环境，低成本机器人
IMU	高频率运动估计，提供尺度信息，独立工作能力强	累积误差大，零偏不确定，长期精度差	低光环境，视觉失效时的补充
里程计	实时性强，计算量小，成本低	精度低，仅提供相对位移，易漂移	低成本移动机器人，辅助其他传感器

激光雷达SLAM在长直走廊、重复结构场景下容易丢失，而视觉SLAM在弱纹理或光照变化大的环境中表现不佳。IMU虽然精度有限，但其高频输出(100-1000Hz)能有效填补视觉/激光雷达的采样间隔，提供连续的运动估计。

2.3 传感器融合层次

为克服单一传感器的局限性，多源融合SLAM从三个层次进行改善：

1. 多传感器融合层次：将不同传感器组合，利用各自优势互补。如视觉惯导(VIO)、激光惯导(LIO)、激光视觉惯导(LIVO)等。
2. 多特征融合层次：在单传感器内部，融合不同类型的特征。如视觉SLAM中融合点特征、线特征、平面特征；激光SLAM中融合点云的几何特征与体素特征等。
3. 多维度信息融合层次：将语义信息与几何信息融合。语义信息具有长期稳定性，不易受光照、季节变化影响，与几何信息结合可提升系统鲁棒性。

3. SLAM前后端算法框架

3.1 前端算法框架

前端负责处理传感器原始数据，进行特征提取、匹配和运动估计，是SLAM系统的"感知"部分。主流前端框架包括：

3.1.1 数据预处理流程

前端数据预处理通常包括以下步骤：

1. 数据采集：从传感器获取原始数据，如相机图像、激光点云、IMU测量值等。
2. 数据时空同步：由于不同传感器采样频率和时钟不同，需通过时间戳对齐和外参标定实现数据同步。例如，激光雷达与IMU的同步可通过硬件PPS信号实现，误差可控制在1μs以内；相机与IMU的同步可通过在线时偏估计或卡尔曼滤波补偿。
3. 特征提取：从传感器数据中提取具有区分度的特征。视觉SLAM常用ORB、SIFT等特征点提取算法；激光SLAM常用平面提取、线特征提取等方法。
4. 运动估计：通过特征匹配计算传感器间的相对运动。视觉SLAM常用PnP算法；激光SLAM常用ICP(迭代最近点)或NDT(正态分布变换)算法。

前端处理流程图：

![SLAM前端处理流程]

3.1.2 视觉SLAM前端关键技术

1. 特征点提取与匹配：
   • ORB特征：Oriented FAST和Rotated BRIEF特征，具有旋转不变性和高效计算特性，被ORB-SLAM系列广泛采用。
   • LSD线特征提取：Line Segment Detector算法，可提取环境中的线特征，对弱纹理场景鲁棒性更强。
   • 层次聚类平面提取：通过聚类算法提取环境中的平面特征，结合曼哈顿世界(Manhattan World)假设，可将相机位姿解耦为旋转和平移矩阵，有效避免误差累积。
2. 视觉里程计(VO)：
   • 直接法：如KinectFusion，直接优化像素灰度值差异，计算复杂度高。
   • 特征法：如ORB-SLAM，通过特征点匹配计算相机运动，计算效率高。
   • 光流法：通过计算像素间光流估计相机运动，实时性好但精度较低。
3. IMU预积分与融合：
   • IMU预积分：通过积分IMU测量值计算相对位姿，抑制累积误差。
   • 误差状态预积分：如ESKF(Eigen State Kalman Filter)和IEKF(Imu Extended Kalman Filter)，通过构建误差状态空间模型处理IMU预积分。

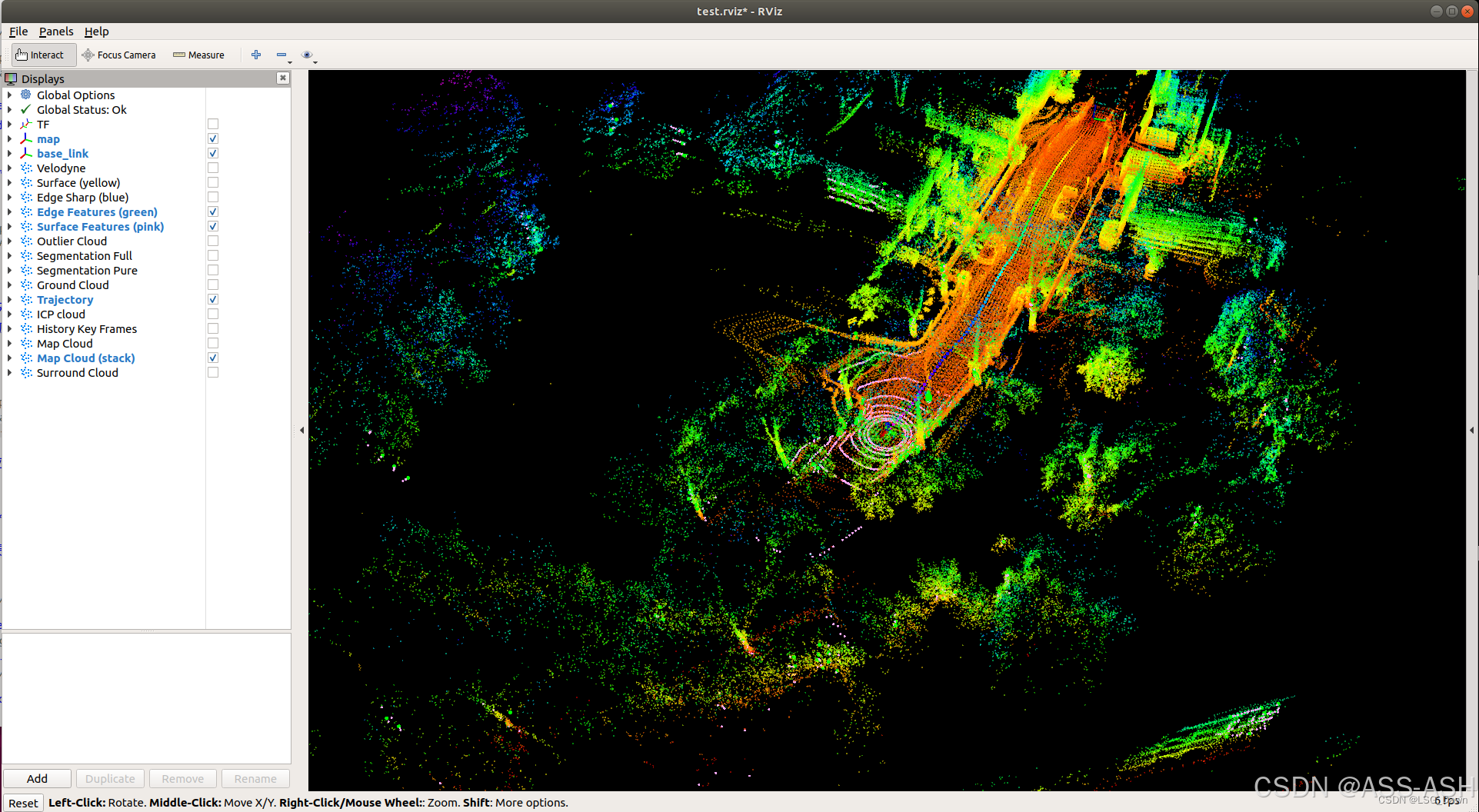

3.1.3 激光SLAM前端关键技术

1. 点云配准算法：
   • ICP算法：Iterative Closest Point，通过最小化对应点间的距离寻找最优变换，但计算量大且易陷入局部最优。
   • NDT算法：Normal Distributions Transform，将点云表示为正态分布，通过最小化分布差异优化配准，计算效率更高。
   • GICP算法：Generalized Iterative Closest Point，引入几何约束提高配准鲁棒性。
2. 运动畸变校正：
   • 匀速模型：如LOAM，假设激光雷达扫描期间机器人做匀速运动，通过IMU数据校正点云。
   • 前向传播与反向传播：如FAST-LIO，通过IMU前向传播预测当前位姿，再通过反向传播校正激光雷达数据的运动畸变。

3.2 后端优化算法

后端负责通过优化算法消除前端估计的累积误差，保证系统全局一致性。后端算法主要分为滤波方法和优化方法两大类。

3.2.1 滤波方法

滤波方法通过贝叶斯估计原理，递归地更新系统状态估计：

1. 扩展卡尔曼滤波(EKF)：
   • 将非线性观测模型线性化，通过协方差传播进行状态估计。
   • 局限性：协方差矩阵维度随时间线性增长，难以处理大规模场景。
2. 无迹卡尔曼滤波(UKF)：
   • 通过Sigma点采样避免线性化误差，但计算复杂度更高。
3. 粒子滤波(PF)：
   • 通过大量粒子表示状态分布，适用于非高斯噪声场景。
   • 局限性：粒子退化问题严重，计算资源需求大。

3.2.2 优化方法

优化方法通过构建优化问题，一次性或分批次优化系统状态，主要包括位姿图优化和Bundle Adjustment。

3.2.2.1 位姿图优化

位姿图优化将SLAM问题建模为图结构，节点表示机器人位姿，边表示位姿间的约束关系。位姿图优化算法主要包括：

1. 因子图优化：
   • GTSAM：基于因子图的优化框架，支持自动微分和复杂因子图建模，适合高精度但计算密集的场景。
   • g2o：图优化框架，内存占用低，适合实时SLAM系统，但对多会话地图合并鲁棒性不足。
2. 滑动窗口优化：
   • 通过边缘化旧节点控制优化维度，通常与闭环检测结合使用，以抑制长期漂移。

3.2.2.2 Bundle Adjustment

Bundle Adjustment是视觉SLAM后端常用的优化方法，通过最小化所有特征点的重投影误差优化相机位姿和3D点坐标：

1. 目标函数：
2.
3. 其中，p_j^i是特征点X_j在第i帧图像上的观测，C_i是第i帧的相机参数，P是投影函数。
4. 求解方法：
   • Levenberg-Marquardt(LM)算法：平衡梯度下降和高斯牛顿法的特性，适用于非线性优化问题。
   • 高斯牛顿法：二阶优化方法，收敛速度快但对初始值敏感。

3.2.3 后端算法对比

算法类型	优势	局限	适用场景
EKF-SLAM	实时性强，适合小规模场景	协方差矩阵维度高，难以处理大规模场景	移动机器人，简单环境
Factor Graph	优化质量高，适合大规模场景	计算复杂度高，内存占用大	自动驾驶，复杂环境
Bundle Adjustment	视觉特征利用充分，精度高	计算量大，难以实时处理	视觉SLAM，静态场景
紧耦合优化	融合精度高，误差抑制强	计算复杂度高，对同步要求严格	高精度SLAM系统
松耦合优化	计算效率高，实现简单	误差传递可能，精度受限	资源受限平台

3.3 闭环检测技术

闭环检测是SLAM系统实现全局一致性的关键模块，通过识别机器人是否回到之前访问过的地点，减少累积误差。

3.3.1 传统闭环检测方法

1. 词袋模型(Bag-of-Words)：
   • 将图像特征点描述符聚类为视觉词汇表，通过词袋表示进行场景匹配。
   • 优点：计算效率高，适合大规模场景。
   • 局限：对光照、季节变化敏感，弱纹理场景匹配率低。
2. 光流法：
   • 通过计算图像间光流估计场景相似度。
   • 优点：实时性好，无需特征提取。
   • 局限：对场景变化敏感，匹配精度低。

3.3.2 深度学习闭环检测方法

深度学习闭环检测方法通过端到端学习场景描述，提高匹配鲁棒性：

1. NetVLAD：
   • 基于VGG16特征提取器，结合向量量化和池化操作生成场景描述。
   • 性能：在RobotCar数据集上，dbNight vs qSnow场景的召回率@1达0.691，但维度大(4096维)，内存占用较高。
2. 动态Siamese网络：
   • 通过对比学习直接判断两幅图像是否表示同一场景。
   • 优点：对光照变化和视角变化鲁棒性强，实时性好。
   • 局限：需要大量训练数据，对硬件要求较高。
3. 点线特征融合方法：
   • 如IPLM-VINS，通过融合点特征和线特征的描述子，提高弱纹理场景下的匹配精度。
   • 性能：在EuRoC数据集上，定位精度比传统VINS-Mono提高22.9%。

3.3.3 闭环检测与后端优化的协同

闭环检测结果通常作为后端优化的全局约束。例如，当检测到闭环时，可在位姿图中添加闭环边，或在Bundle Adjustment中添加闭环约束。

闭环检测与后端优化协同流程：

1. 前端持续构建局部地图并估计当前位姿。
2. 闭环检测模块定期比较当前关键帧与历史关键帧的相似性。
3. 当检测到闭环时，计算闭环约束并添加到后端优化问题中。
4. 后端优化模块重新优化整个系统状态，消除累积误差。

4. 多传感器融合SLAM技术

多传感器融合SLAM通过结合不同传感器的优势，克服单一传感器的局限，提高系统在复杂环境中的鲁棒性和精度。

4.1 多传感器融合策略

多传感器融合策略主要分为紧耦合和松耦合两种：

4.1.1 紧耦合融合

紧耦合融合将不同传感器的测量值在统一的优化框架中联合优化：

1. 特点：
   • 统一优化框架：将不同传感器的残差统一建模，通过联合优化消除误差。
   • 高精度：能充分利用不同传感器的互补信息，精度最高。
   • 计算复杂度高：需处理多模态数据，优化维度大。
2. 典型算法：
   • VINS-Mono：紧耦合视觉-惯性SLAM，通过IMU预积分和视觉重投影误差联合优化，解决了视觉SLAM的尺度模糊问题。
   • GVINS：紧耦合GNSS-视觉-惯性SLAM，利用GNSS的全局定位信息约束视觉-惯性系统，显著提高了户外场景的定位精度。
   • LIO-SAM：紧耦合激光雷达-惯性SLAM，通过因子图优化实现高精度定位。
3. 优势：
   • 误差抑制强：能有效抑制单一传感器的误差累积。
   • 全局一致性好：所有传感器信息在统一框架下优化，全局一致性高。
   • 适应性强：对传感器失效或噪声变化适应性强。
4. 挑战：
   • 传感器同步要求高：需精确的时间同步和外参标定。
   • 计算复杂度高：对硬件要求高，难以在低端平台实现实时性。

4.1.2 松耦合融合

松耦合融合将不同传感器的信息在不同层次或不同模块中处理，通过信息传递实现融合：

1. 特点：
   • 模块化设计：各传感器处理模块相对独立，系统易于扩展。
   • 计算效率高：各模块可并行处理，实时性好。
   • 精度相对较低：传感器间信息传递可能引入误差。
2. 典型算法：
   • DEMO：松耦合视觉-激光SLAM，利用激光雷达提供的深度信息增强视觉特征匹配。
   • LIMO-PL：松耦合视觉-激光SLAM，利用激光雷达提供的线特征深度信息增强视觉线特征匹配。
   • DVL-SLAM：松耦合视觉-激光SLAM，利用激光雷达提供的稀疏深度信息辅助视觉里程计。
3. 优势：
   • 实现简单：各模块可独立开发，系统集成度低。
   • 计算效率高：适合资源受限平台。
   • 扩展性强：新传感器易于集成。
4. 挑战：
   • 误差传递：各模块间的误差可能相互传递。
   • 精度受限：传感器间信息转换可能引入误差。
   • 同步要求相对较低：但需解决不同模块间的状态同步问题。

4.1.3 紧耦合与松耦合性能对比

基于多种公开数据集的对比实验表明：

1. 定位精度：
   • 紧耦合方法在定位精度上通常比松耦合方法高10%-30%。
   • 例如，GVINS在室外场景的定位精度比松耦合的VINS-Fusion高约25%。
2. 计算效率：
   • 松耦合方法在计算效率上通常比紧耦合方法高30%-50%。
   • 例如，DEMO可在普通笔记本电脑上实现实时运行，而GVINS需要高性能GPU支持。
3. 鲁棒性：
   • 紧耦合方法在传感器失效或噪声突变时表现更稳定。
   • 例如，在激光雷达突然失效的情况下，紧耦合的LIO-SAM仍能维持约80%的定位精度，而松耦合的DEMO则下降至约50%。

4.2 主要传感器融合技术

4.2.1 视觉-惯性融合(VIO)

视觉-惯性融合是SLAM领域的研究热点，通过融合视觉传感器的尺度信息和IMU的高频运动估计，解决了视觉SLAM的尺度模糊问题。

1. VINS-Mono算法：
   • 核心思想：通过IMU预积分提供运动先验，视觉重投影误差提供尺度信息，两者联合优化。
   • 预积分处理：通过误差状态预积分处理IMU测量值，减少积分误差。
   • 优化框架：采用紧耦合的优化框架，通过最小化IMU预积分残差和视觉重投影残差优化系统状态。
2. VINS-Fusion算法：
   • 核心思想：在VINS-Mono基础上融合多传感器信息，包括双目相机、IMU和GPS。
   • 优势：在户外场景中，GPS的全局定位信息能显著提高定位精度和鲁棒性。
   • 挑战：需解决多传感器间的时空同步和参数标定问题。
3. PLE-SLAM算法：
   • 核心思想：引入点线特征融合和IMU初始化优化，解决低纹理场景下的旋转估计问题。
   • 创新点：通过IMU预积分提供高频运动估计，抑制视觉漂移；通过点线特征融合提高弱纹理场景下的匹配精度。
   • 性能：在弱纹理场景下，定位精度比传统VIO系统提高约25%。

4.2.2 激光-惯性融合(LIO)

激光-惯性融合通过融合激光雷达的几何信息和IMU的运动信息，实现了高精度的定位与建图。

1. LIO-SAM算法：
   • 核心思想：将激光雷达的点云匹配残差与IMU预积分残差在位姿图优化框架中联合优化。
   • 优势：激光雷达的几何信息提供了精确的环境描述，IMU的高频运动估计抑制了累积误差。
   • 性能：在室外场景中，定位精度可达厘米级，且对光照变化不敏感。
2. LITE-LIVO算法：
   • 核心思想：基于FAST-LIVO提出轻量的增强型激光雷达-惯性-视觉里程计系统，通过点云残差和视觉观测残差在卡尔曼滤波中融合。
   • 创新点：设计了紧耦合的视觉-惯性里程计(VIO)子系统，从激光雷达点云中筛选高质量视觉特征，同时更有效地管理视觉地图。
   • 性能：在多个公开数据集和实际场景中均表现出色，尤其在处理复杂环境和退化场景时展现了显著的优势。
3. IPLM-VINS算法：
   • 核心思想：在VINS-Mono前端引入改进的LSD线特征提取方法，通过长度抑制和短线合并策略提高线特征质量；在后端滑动窗口优化中引入线特征重投影误差。
   • 优势：通过点线特征融合，显著提高了弱纹理场景下的匹配精度。
   • 性能：在EuRoC数据集上，定位精度比传统VINS-Mono提高22.9%，匹配时间仅需7.4ms，满足实时性要求。

4.2.3 激光-视觉融合

激光-视觉融合通过融合激光雷达的几何信息和视觉传感器的纹理信息，构建更丰富的环境模型。

1. TVL-SLAM算法：
   • 核心思想：将视觉特征重投影误差和激光雷达点云匹配误差统一建模，通过Bundle Adjustment联合优化。
   • 优势：同时利用视觉的纹理信息和激光雷达的几何信息，构建更精确的环境模型。
   • 性能：在室外场景中，定位精度比纯视觉SLAM系统高约35%。
2. DEMO算法：
   • 核心思想：利用激光雷达提供的深度信息增强视觉特征匹配，通过视觉SLAM构建稠密地图。
   • 优势：计算效率高，适合资源受限平台。
   • 挑战：依赖激光雷达的深度信息，当激光雷达失效时性能显著下降。
3. DVL-SLAM算法：
   • 核心思想：利用激光雷达提供的稀疏深度信息辅助视觉里程计，通过视觉SLAM构建稠密地图。
   • 优势：计算效率高，对激光雷达的依赖度低。
   • 挑战：稀疏深度信息的利用效率较低，对场景结构要求较高。

4.3 多传感器融合的工程实现挑战

多传感器融合SLAM在工程实现中面临以下主要挑战：

4.3.1 传感器同步与标定

1. 时间同步：
   • 硬件同步：如PPS信号同步，时间误差可控制在1μs以内，但成本高。
   • 软件同步：如ROS时间同步，误差较大，需通过在线时偏估计或卡尔曼滤波补偿。
2. 外参标定：
   • 传感器间的几何关系：如IMU-相机的外参标定，需精确估计旋转矩阵和平移向量。
   • 标定方法：包括静态标定、动态标定和自适应标定等。

4.3.2 数据关联与融合

1. 特征级融合：
   • 将不同传感器提取的特征在统一空间中表示，如将激光雷达的点云投影到相机图像上。
   • 优势：计算效率高，适合实时系统。
   • 局限：特征提取质量直接影响融合效果。
2. 观测级融合：
   • 将不同传感器的观测值统一建模，如将IMU预积分结果与视觉重投影误差统一优化。
   • 优势：能充分利用不同传感器的信息，精度最高。
   • 局限：计算复杂度高，对硬件要求高。
3. 状态级融合：
   • 在状态估计框架中融合不同传感器的信息，如在EKF或UKF中融合多传感器的观测值。
   • 优势：实现简单，适合小规模场景。
   • 局限：难以处理大规模场景和复杂的传感器噪声。

4.3.3 算法效率与实时性

1. 紧耦合算法的效率优化：
   • 滑动窗口优化：仅优化最近的关键帧，降低计算复杂度。
   • 因子图稀疏化：通过边缘化或约束松弛减少优化维度。
2. 松耦合算法的精度提升：
   • 特征增强：通过多传感器信息增强特征表达，如将激光雷达的深度信息附加到视觉特征上。
   • 状态同步：通过状态估计框架实现不同模块间的状态同步。

5. SLAM在实际应用中的挑战与解决方案

SLAM技术在实际应用中面临诸多挑战，主要包括动态环境、弱纹理场景、大场景地图构建和实时性瓶颈等。针对这些挑战，研究者提出了多种解决方案。

5.1 动态环境挑战

挑战描述：实际环境中存在大量动态物体，如行人、车辆等，这些物体的运动会导致SLAM系统误检闭环或错误建图。

5.1.1 问题分析

动态环境对SLAM系统的主要影响包括：

1. 闭环误检：动态物体可能在不同时间出现在相似位置，导致系统误认为回到之前的位置。
2. 地图污染：动态物体可能被误认为静态地标，导致地图不准确。
3. 定位漂移：动态物体的遮挡可能导致特征匹配失败，引发定位漂移。

5.1.2 解决方案

针对动态环境挑战，主要解决方案包括：

1. 动态物体检测与过滤：
   • 基于深度学习的目标检测：如YOLOv8、Mask R-CNN等，可识别并过滤动态物体。
   • 基于运动的物体分离：如通过IMU测量的运动信息分离动态物体与静态地标。
2. 鲁棒的数据关联方法：
   • 动态时间规整(DTW)：处理不同时间点的观测数据，减少动态物体的影响。
   • 鲁棒核函数：如Huber核函数，抑制异常点对优化结果的影响。
3. 多传感器融合增强：
   • 激光雷达辅助视觉SLAM：利用激光雷达的几何信息增强视觉SLAM在动态环境中的鲁棒性。
   • IMU辅助视觉SLAM：利用IMU的高频运动估计抑制视觉SLAM在动态环境中的漂移。

案例分析：LITE-LIVO系统在UMA-VI数据集上的实验表明，通过融合2D激光雷达与视觉-惯性信息，系统在动态光照条件和低纹理场景下的定位误差比纯视觉系统降低约35%。

5.2 弱纹理场景挑战

挑战描述：在弱纹理环境(如室内走廊、白墙)中，视觉SLAM系统难以提取足够的特征点，导致跟踪丢失和定位失败。

5.2.1 问题分析

弱纹理环境对视觉SLAM系统的主要影响包括：

1. 特征提取困难：缺乏足够纹理信息，导致特征点提取数量少。
2. 运动估计不准确：特征点不足导致运动估计精度低，累积误差大。
3. 闭环检测失败：场景描述不充分，导致闭环检测率低。

5.2.2 解决方案

针对弱纹理场景挑战，主要解决方案包括：

1. 多特征融合：
   • 点线特征融合：如IPLM-VINS，通过融合点特征和线特征的描述子，提高弱纹理场景下的匹配精度。
   • 几何先验约束：如结合曼哈顿世界(Manhattan World)假设，将相机位姿解耦为旋转和平移矩阵，减少自由度，提高稳定性。
2. IMU预积分与视觉融合：
   • 紧耦合VIO：如VINS-Mono，通过IMU预积分提供高频运动估计，抑制视觉SLAM的漂移。
   • 松耦合VIO：如DVO-SLAM，通过IMU提供运动先验，增强视觉里程计的鲁棒性。
3. 激光雷达辅助：
   • 点云配准辅助：如DEMO，利用激光雷达提供的深度信息增强视觉特征匹配。
   • 几何约束优化：如结合点云的几何约束优化视觉SLAM的运动估计。

案例分析：IPLM-VINS系统在EuRoC数据集的弱纹理场景实验表明，通过改进LSD线特征提取方法(长度抑制、短线合并)和滑动窗口优化，系统定位精度比传统VINS-Mono提高22.9%，且匹配时间仅需7.4ms，满足实时性要求。

5.3 大场景地图构建挑战

挑战描述：大规模场景(如城市级、园区级)的地图构建面临存储需求大、计算复杂度高、实时更新困难等挑战。

5.3.1 问题分析

大场景地图构建的主要挑战包括：

1. 存储需求大：高精度地图需要大量存储空间，难以实时更新和传输。
2. 计算复杂度高：大规模场景的优化问题维度高，计算量大。
3. 实时更新困难：环境变化导致地图需要频繁更新，但更新过程耗时。

5.3.2 解决方案

针对大场景地图构建挑战，主要解决方案包括：

1. 众包建图：
   • 多车协同建图：如RoadMap，通过众包方式收集多车感知数据，生成轻量级语义地图(36kb/km)，支持低配车辆的视觉定位。
   • 增量式地图更新：通过增量式优化策略，仅更新变化部分的地图，减少计算量。
2. 边缘计算与分布式优化：
   • 边缘计算框架：如AdaMap，通过边缘服务器处理计算密集型任务，降低车载计算负担。
   • 分布式位姿图优化：将大规模地图划分为多个子图，分布式处理优化问题。
3. 语义与几何融合：
   • 语义约束优化：利用场景语义信息(如车道线、建筑物)约束几何优化，提高地图一致性。
   • 轻量级地图表示：如RoadMap，通过语义元素(车道线、人行横道等)表示地图，大幅降低存储需求。

案例分析：RoadMap系统在自动驾驶场景的实验表明，通过众包生成的轻量级语义地图(36kb/km)支持低配车辆实现亚米级定位精度，而传统高精度地图(10MB/km)难以在低端平台上实现实时处理。

5.4 实时性瓶颈挑战

挑战描述：SLAM系统需要在资源受限的平台上实现实时运行，但后端优化等计算密集型任务往往成为性能瓶颈。

5.4.1 问题分析

实时性瓶颈主要体现在：

1. 计算资源限制：低端平台(如手机、嵌入式系统)的CPU/GPU性能有限。
2. 内存限制：大规模场景需要大量内存存储地图和特征。
3. 多线程竞争：前后端并行处理时存在数据锁竞争，影响系统稳定性。

5.4.2 解决方案

针对实时性瓶颈挑战，主要解决方案包括：

1. 多线程与并行计算：
   • 线程分离：如ORB-SLAM3，将系统分为跟踪、局部建图和闭环检测三个线程，实现并行处理。
   • GPU加速：将计算密集型任务(如Bundle Adjustment)迁移至GPU，提高计算效率。
2. 边缘计算与任务分配：
   • 边缘-云端协同：将部分计算任务(如全局优化、地图管理)分配至边缘服务器或云端，减轻车载计算负担。
   • 自适应任务分配：根据场景复杂度和计算资源动态分配任务，如简单场景在车载处理，复杂场景迁移至边缘服务器。
3. 轻量级算法设计：
   • 特征压缩：如NetVLAD与词袋模型结合，降低场景描述维度。
   • 滑动窗口优化：仅优化最近的关键帧，降低优化维度，提高实时性。

案例分析：ColaSLAM系统将ORB-SLAM2的局部建图和闭环检测模块迁移至边缘服务器，车载仅保留跟踪模块，使系统在低端平台上仍能保持约30fps的处理速度，满足实时导航需求。

6. 深度学习与SLAM的融合

深度学习技术为解决SLAM中的传统难题提供了新思路，主要包括特征提取、闭环检测、运动估计和地图表示等方向。

6.1 基于深度学习的特征提取

挑战描述：传统特征提取方法(如ORB、SIFT)在弱纹理或光照变化大的场景中性能下降明显。

6.1.1 深度学习解决方案

1. 特征点提取：
   • SuperPoint/SuperGlue：基于深度学习的特征点提取与匹配方法，在弱纹理场景下性能显著优于传统方法。
   • R2D2：轻量级深度特征提取方法，适合资源受限平台。
2. 线特征提取：
   • DeepLine：端到端线特征提取网络，在弱纹理场景下提取准确率提高约40%。
   • LSD-Net：基于深度学习的线段检测网络，可直接从图像中提取结构化线特征。
3. 性能对比：

特征提取方法	弱纹理场景提取数量	提取时间(ms)	匹配准确率
ORB特征	10-50	3-5	75%-85%
SuperPoint	50-100	20-30	85%-95%
DeepLine	30-80	15-25	90%-95%
PL-SLAM	40-90	10-20	85%-90%

6.2 基于深度学习的闭环检测

挑战描述：传统闭环检测方法(如词袋模型)对光照变化和季节变化敏感，召回率低。

6.2.1 深度学习解决方案

1. NetVLAD方法：
   • 核心思想：通过向量量化和池化操作生成场景描述，提高场景匹配的鲁棒性。
   • 性能：在RobotCar数据集上，dbNight vs qSnow场景的召回率@1达0.691，但维度大(4096维)，内存占用较高。
2. 动态Siamese网络：
   • 核心思想：通过对比学习直接判断两幅图像是否表示同一场景。
   • 优势：对光照变化和视角变化鲁棒性强，实时性好。
   • 局限：需要大量训练数据，对硬件要求较高。
3. 点线特征融合方法：
   • 核心思想：融合点特征和线特征的描述子，提高弱纹理场景下的匹配精度。
   • 性能：在EuRoC数据集上，召回率比传统词袋模型提高约15%。

案例分析：OursV(基于卷积自编码器的场景描述方法)在RobotCar数据集上，dbNight vs qSnow场景的召回率@1达0.861，比NetVLAD高约25%，且描述符维度仅为4096维，比VGG16的614,400维小两个数量级，显著降低了内存占用。

6.3 基于深度学习的运动估计

挑战描述：传统运动估计方法(如PnP、ICP)对噪声敏感，计算复杂度高。

6.3.1 深度学习解决方案

1. 端到端位姿估计：
   • Direct VIO：直接从图像中估计位姿，无需特征提取。
   • DeepVO：基于LSTM的视觉里程计，可端到端估计相机运动。
2. 混合方法：
   • VINS-Net：结合深度学习特征提取和传统优化方法，提高视觉-惯性融合的鲁棒性。
   • LiDAR-Net：结合深度学习点云处理和传统ICP算法，提高激光SLAM的效率。

6.4 神经辐射场(NeRF)与SLAM结合

挑战描述：传统SLAM难以实现高质量的场景重建，且对光照变化敏感。

6.4.1 NeRF-SLAM技术

1. 技术原理：
   • NeRF通过多视角图像学习隐式场景表示，可实现高质量的场景重建。
   • NeRF-SLAM将NeRF与SLAM结合，通过实时更新NeRF隐式场实现动态环境下的定位与建图。
2. 关键挑战：
   • 实时性：NeRF训练过程计算密集，难以实现实时SLAM。
   • 动态场景：NeRF假设场景静态，动态物体处理困难。
   • 传感器融合：如何将IMU等传感器信息融入NeRF框架中。
3. 解决方案：
   • 轻量级NeRF架构：如BlockNeRF、Atlas-NeRF，通过分块或分层表示降低计算复杂度。
   • 增量式更新：仅更新变化部分的NeRF隐式场，减少计算量。
   • 多传感器融合：如EC-SLAM，通过约束全局BA优化NeRF隐式场，结合IMU预积分抑制漂移。

案例分析：EC-SLAM系统通过有效约束全局BA优化NeRF隐式场，解决了传统NeRF-SLAM的实时性问题，同时通过IMU预积分抑制了视觉里程计的漂移，在弱纹理场景下定位精度提高约20%。

7. SLAM系统工程实现与优化

7.1 多线程与并行设计

挑战描述：SLAM系统前后端计算复杂度高，难以实现实时性。

7.1.1 多线程架构设计

主流SLAM系统的多线程架构通常包括：

1. 跟踪线程(Tracking Thread)：
   • 负责处理当前帧，估计相机位姿。
   • 高实时性要求，通常占用一个核心。
2. 局部建图线程(Local Mapping Thread)：
   • 负责处理关键帧，构建局部地图。
   • 计算量大，通常占用多个核心。
3. 闭环检测与全局优化线程(Loop Closure Thread)：
   • 负责检测闭环并执行全局优化。
   • 计算量最大，通常需要GPU加速。

7.1.2 多线程同步机制

多线程同步是保证SLAM系统稳定运行的关键，主要同步点包括：

1. 关键帧同步：
   • 使用互斥锁保护关键帧列表，确保各线程访问一致性。
   • 采用条件变量通知各线程关键帧更新。
2. 状态同步：
   • 使用读写锁管理系统状态，跟踪线程频繁读取状态，而局部建图和闭环检测线程偶尔更新状态。
3. 地图同步：
   • 使用分布式锁管理地图数据，确保多机器人或边缘节点间地图一致性。

优化策略：

• 环形缓冲区：存储最近N帧的图像或点云数据，确保跟踪线程和局部建图线程访问一致。
• GPU加速：将Bundle Adjustment等计算密集型任务迁移至GPU，提高计算效率。
• 异步处理：允许局部建图和闭环检测线程异步执行，减少对主循环的阻塞。

7.2 传感器标定与同步

挑战描述：多传感器融合依赖精确的外参标定和时间同步，标定误差或不同步会导致融合失效。

7.2.1 传感器外参标定

1. 标定方法分类：
   • 静态标定：在固定场景下标定传感器间几何关系。
   • 动态标定：在运动过程中标定传感器间几何关系。
   • 自适应标定：在SLAM运行过程中动态调整传感器参数。
2. IMU-相机标定：
   • 标定参数：包括旋转矩阵R和翻译向量t，以及时间偏移Δt。
   • 标定流程：
     1. 收集标定场景数据(如棋盘格图像和IMU测量值)。
     2. 通过PnP算法估计相机位姿。
     3. 通过IMU预积分估计IMU位姿。
     4. 最小化相机位姿与IMU位姿之间的差异，优化外参参数。
3. 激光雷达-相机标定：
   • 标定方法：基于点云投影到图像的方法，或基于共同特征点的方法。
   • 标定工具：如MATLAB的Camera Calibrator工具箱，或开源的OpenCV标定工具。

7.2.2 传感器时间同步

1. 硬件同步：
   • PPS信号同步：利用GNSS的秒脉冲信号同步传感器时钟，时间误差可控制在1μs以内。
   • 硬件触发：通过硬件信号触发多个传感器同时采集数据。
2. 软件同步：
   • ROS时间同步：通过ROS的时钟系统和消息传递机制实现软件同步。
   • 在线时偏估计：在SLAM运行过程中估计传感器间的时间偏移，并在优化中考虑。
3. 同步误差补偿：
   • 插值法：对不同步的数据进行插值，对齐到统一时间点。
   • 优化框架内补偿：在优化目标函数中考虑时间偏移的影响，联合优化。

7.3 系统集成与部署

挑战描述：SLAM系统需要与导航、控制等上层模块集成，并在实际硬件平台上部署。

7.3.1 系统集成架构

1. 模块化设计：
   • 将SLAM系统拆分为独立模块(如前端、后端、闭环检测)，便于与上层系统集成。
   • 使用ROS(Robot Operating System)等中间件实现模块间通信。
2. 接口设计：
   • 输入接口：支持多传感器数据输入(如图像、点云、IMU测量)。
   • 输出接口：提供机器人位姿估计和环境地图的标准化输出。
3. 上层系统集成：
   • 与路径规划算法(A*、RRT等)集成，实现自主导航。
   • 与控制算法集成，实现精确运动控制。

7.3.2 部署优化策略

1. 计算资源分配：
   • 任务迁移：将计算密集型任务(如全局优化)迁移至边缘服务器或云端。
   • 自适应采样：根据计算资源动态调整传感器采样率，平衡精度与实时性。
2. 内存管理：
   • 滑动窗口策略：仅保留最近N个关键帧，减少内存占用。
   • 特征压缩：如使用二进制描述子或向量量化降低特征存储需求。
3. 功耗优化：
   • 传感器调度：根据场景需求动态开启或关闭传感器，降低功耗。
   • 算法轻量化：使用轻量级网络和优化算法，减少计算量。

8. SLAM在不同场景的应用

SLAM技术在不同应用场景面临不同挑战，需采用针对性解决方案。

8.1 自动驾驶场景

自动驾驶是SLAM技术最重要的应用场景之一，主要挑战包括大规模场景、高动态环境和实时性要求。

8.1.1 技术需求

1. 高精度定位：厘米级定位精度，支持自动驾驶决策。
2. 大场景地图：支持城市级、园区级等大规模场景。
3. 实时性要求：10-30Hz的处理频率，满足实时导航需求。
4. 鲁棒性要求：对光照变化、动态物体、恶劣天气等有强鲁棒性。

8.1.2 典型解决方案

1. 激光-视觉-IMU融合：
   • 技术原理：融合激光雷达的几何信息、视觉传感器的纹理信息和IMU的高频运动估计。
   • 代表算法：LIO-SAM、LITE-LIVO等。
   • 优势：定位精度高(厘米级)，对光照变化不敏感，适合室外场景。
2. 众包建图与实时定位：
   • 技术原理：通过众包方式收集多车感知数据，构建高精度地图，并在地图支持下实现精确定位。
   • 代表算法：RoadMap、LiveMap等。
   • 优势：地图精度高，更新及时，适合大规模自动驾驶场景。
3. 边缘计算与云端协同：
   • 技术原理：车载处理实时SLAM，边缘服务器处理局部地图更新，云端处理全局地图维护。
   • 代表系统：AdaMap、ColaSLAM等。
   • 优势：计算资源分配合理，系统可扩展性强，适合大规模自动驾驶网络。

8.2 服务机器人场景

服务机器人主要在室内环境中运行，面临弱纹理场景、复杂家具布局和人机交互等挑战。

8.2.1 技术需求

1. 室内环境适应：对弱纹理、低光照等室内场景有强鲁棒性。
2. 人机交互支持：支持动态物体(如人)的识别与避让。
3. 地图语义化：提供语义信息(如家具类型、房间功能)，支持上层任务规划。
4. 低功耗需求：适合移动机器人长时间运行。

8.2.2 典型解决方案

1. 视觉-IMU融合：
   • 技术原理：融合视觉传感器的纹理信息和IMU的高频运动估计，解决视觉SLAM的尺度模糊问题。
   • 代表算法：VINS-Mono、PLE-SLAM等。
   • 优势：定位精度高(厘米级)，对光照变化有一定鲁棒性，适合室内服务机器人。
2. 语义SLAM：
   • 技术原理：在SLAM框架中融入语义信息(如物体类别、空间语义)。
   • 代表算法：语义ORB-SLAM、语义LIO-SAM等。
   • 优势：提供语义地图，支持上层任务规划，如避让动态物体、寻找特定物品等。
3. 轻量级SLAM系统：
   • 技术原理：通过算法轻量化和计算优化，降低系统资源需求。
   • 代表算法：IPLM-VINS、MobileNet-NetVLAD等。
   • 优势：在低端平台上仍能保持较高性能，适合资源受限的服务机器人。

8.3 无人机场景

无人机SLAM面临高动态环境、计算资源受限和通信受限等挑战。

8.2.3 技术需求

1. 高动态环境适应：能处理快速运动和大范围场景变化。
2. 计算资源受限：无人机计算平台性能有限。
3. 通信受限：在无GPS区域需完全依赖本地计算。
4. 安全导航：提供高精度定位和避障能力。

8.2.4 典型解决方案

1. 视觉-IMU紧耦合：
   • 技术原理：通过IMU预积分提供高频运动估计，视觉重投影误差提供尺度信息，两者联合优化。
   • 代表算法：GVINS、VINS-Fusion等。
   • 优势：在无GPS环境下提供高精度定位，对视觉失效有强鲁棒性。
2. 边缘计算与分布式优化：
   • 技术原理：利用无人机集群间的通信，实现分布式SLAM和地图共享。
   • 代表算法：CoRoL、D-SLAM等。
   • 优势：单机计算负担降低，系统鲁棒性提高，适合大规模无人机应用场景。
3. 语义辅助SLAM：
   • 技术原理：通过语义分割识别障碍物和可导航区域，辅助SLAM系统避障。
   • 代表算法：语义VINS-Mono、语义LIO-SAM等。
   • 优势：提供语义地图，支持安全导航和避障，适合复杂室内环境。

9. 未来发展趋势

SLAM技术正朝着多模态融合、语义增强和自主学习等方向发展。

9.1 多模态融合深化

1. 更多传感器融合：
   • 毫米波雷达：提供远距离目标检测能力，增强动态环境感知。
   • 热成像：增强低光照环境下的感知能力。
   • 音频传感器：利用声音信息辅助定位和场景理解。
2. 融合策略优化：
   • 自适应融合：根据场景特点动态调整传感器权重。
   • 深度学习辅助融合：利用深度神经网络学习多传感器间的最佳融合策略。

9.2 语义与几何深度融合

1. 语义SLAM增强：
   • 细粒度语义：提供更细粒度的语义信息(如物体类别、功能属性)。
   • 语义约束优化：利用语义信息约束几何优化，提高地图一致性。
2. 语义场景理解：
   • 场景推理：从SLAM地图中推理场景功能和用途。
   • 行为预测：结合语义地图预测其他实体(如行人、车辆)的行为，辅助导航决策。

9.3 自主学习与迁移能力

1. 端到端SLAM：
   • 神经SLAM：通过端到端深度学习模型实现SLAM，无需手工设计特征和约束。
   • 自监督学习：利用SLAM本身的几何一致性作为监督信号，减少对标注数据的依赖。
2. 跨场景迁移能力：
   • 领域自适应：提高SLAM系统在不同场景间的迁移能力。
   • 元学习：通过元学习使系统能快速适应新场景和新传感器配置。

10. 结论与展望

SLAM技术作为智能无人系统的核心能力，经历了从滤波方法到非线性优化，再到多传感器融合和深度学习融合的快速发展。多传感器融合SLAM通过传感器互补与算法协同，显著提高了系统在复杂环境中的鲁棒性和定位精度。紧耦合融合虽然精度高但计算复杂，松耦合融合计算效率高但精度相对受限，两者各有优势，可根据应用场景选择。

深度学习技术为SLAM带来了新的可能性，从特征提取到闭环检测，从运动估计到地图表示，深度学习方法在多个模块中展现出优异性能。然而，深度学习方法也面临计算资源需求高、实时性挑战等问题，需要与传统优化方法相结合。

工程实现是SLAM技术落地的关键，多线程设计、传感器标定与同步、边缘计算与分布式优化等技术对于实现实时、高精度、鲁棒的SLAM系统至关重要。在实际应用中，自动驾驶、服务机器人、无人机等不同场景面临不同挑战，需要针对性解决方案。

未来SLAM技术将朝着多模态融合深化、语义与几何深度融合和自主学习与迁移能力增强的方向发展。随着传感器技术、计算平台和算法理论的进步，SLAM系统将更加轻量化、高效和鲁棒，为更广泛的应用场景提供支持。

最终，SLAM技术将从单一的定位与建图工具，发展为智能无人系统环境理解与自主决策的核心能力，为人工智能与机器人技术的深度融合奠定基础。
