随着四足机器人逐步进入电力巡检、工业运维、地下管廊、消防侦察、园区安防和应急救援等场景，机器人系统的建设重点已经从“能不能走”转向“能不能在复杂环境中持续作业，并让远端人员及时看清、准确判断和安全接管”。

目前的行业级四足机器人通常具备复杂地形通行、楼梯攀爬、自主导航、动态避障、全天候防护和模块化负载扩展能力，并可搭载可见光摄像机、红外热成像、双光云台、激光雷达、气体传感器、声纹相机及机械臂等设备。部分平台能够在低温、高温、雨水、粉尘、黑暗和狭窄空间中作业，通过远程控制后台回传全景图像、温度信息和有毒有害气体数据。

在这类系统中，实时视频并不是普通的“监控画面”，而是操控人员判断道路、识别障碍、调整云台、接管机器人和处置突发情况的主要信息来源。视频延迟过大、起播缓慢、网络抖动、重连时间过长或者画面与机器人状态不同步，都可能直接影响操作安全。

基于大牛直播SDK（SmartMediaKit），可以在机器人本体、边缘网关、操控终端和中心平台之间建立一套同时适配内网与公网的实时音视频链路：内网优先采用RTSP完成低延迟直连，公网通过RTMP完成跨网络回传和中心化分发，再配合独立的控制通道、状态遥测和安全策略，形成完整的四足机器人远程操控系统。

一、四足机器人远程操控的核心难点

四足机器人操控系统并不是简单地在机器人上安装摄像头，再把画面传到控制端。它至少需要同时处理运动控制、实时视频、环境感知、任务调度和故障降级五类问题。

首先，机器人处于持续运动状态，机身会产生俯仰、转向、上下台阶和瞬时振动。操控人员不仅要看到前方障碍，还需要判断地面高差、楼梯边缘、狭窄通道和机器人当前姿态。相比固定监控摄像头，机器人视频对低延迟、画面连续性和关键帧恢复能力提出了更高要求。

其次，机器人的网络环境不断变化。在厂区、变电站和仓库内部，机器人可能通过工业Wi-Fi、专网或有线网络通信；进入地下管廊、隧道、废墟和大型厂房后，又可能遇到遮挡、漫游切换、带宽下降甚至短时断网。公网远程作业还需要处理运营商网络、NAT、防火墙和跨区域链路抖动。

第三，视频链路与控制链路不能混为一体。视频允许出现短时丢帧，但控制指令必须具备时序校验、权限校验、超时保护和明确反馈。把机器人运动控制直接绑定在视频连接状态上，一旦视频线程阻塞或者网络断开，就可能引发不可预测的控制风险。

因此，成熟的方案应坚持三个原则：

1. 运动控制与安全策略优先在机器人本地闭环执行；
2. 视频、控制和遥测采用相互独立的通信链路；
3. 内网与公网使用不同的媒体传输策略，但保持统一的SDK接口和业务体验。

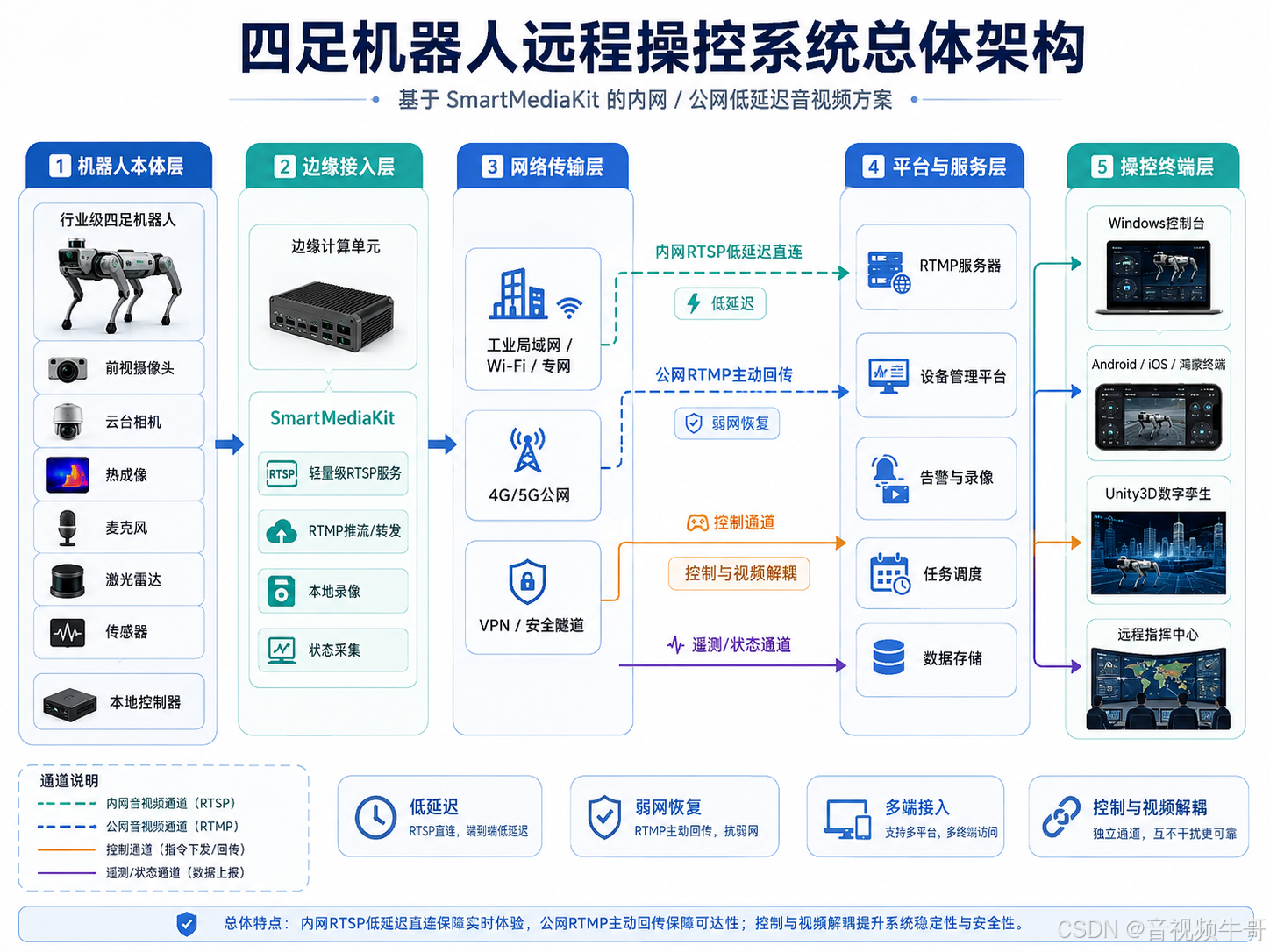

二、系统总体架构

整个系统可以划分为机器人本体层、边缘接入层、网络传输层、操控终端层和中心平台层。

1. 机器人本体层

机器人本体负责运动控制、自主导航、动态避障、姿态稳定和负载管理。音视频部分可以接入前后广角摄像头、云台摄像头、红外热成像、麦克风及其他编码设备。

SmartMediaKit可部署在机器人边缘计算单元中，接收摄像头原始图像、编码后H.264/H.265数据或者已有RTSP视频流，并根据网络环境执行以下任务：

• 在机器人侧启动轻量级RTSP服务；
• 将本地视频以RTSP方式提供给内网操控终端；
• 直接将摄像头数据编码并推送到RTMP服务器；
• 拉取现有RTSP流并转推为RTMP；
• 执行本地录像、快照和异常事件留存；
• 将时间戳、机器人状态或AI结果与视频关联。

SmartMediaKit覆盖RTMP推流、RTSP/RTMP低延迟播放、轻量级RTSP服务、RTSP/RTMP转RTMP、实时录像、SEI扩展数据和AI分析接入等模块，可根据机器人端、边缘网关或平台侧的实际需求进行组合。

2. 边缘接入层

边缘接入层可以部署在机器人内部，也可以部署在现场工控机、边缘服务器或巡检站点中。它主要负责协议适配、视频汇聚、网络隔离和本地存储。

当机器人摄像头已经输出RTSP时，边缘节点可以直接拉取视频并进行低延迟预览，也可以在不改变机器人原有视频模块的情况下，将RTSP转推到公网RTMP服务器。对于多机器人项目，边缘节点还可以统一汇聚多路视频，避免每台机器人分别对接中心平台。

3. 操控终端层

操控终端可以是Windows控制台、Android手持终端、鸿蒙NEXT设备、iOS设备或者Unity3D数字孪生系统。

终端侧通过SmartMediaKit RTSP/RTMP播放器显示机器人实时画面，同时叠加机器人位置、电量、姿态、网络质量、任务状态、环境数据和告警信息。视频窗口可以与地图、三维模型、云台控制、路线规划和手柄输入界面融合，形成统一操控视图。

SmartMediaKit支持桌面端、移动端、嵌入式终端和Unity3D等部署形态，在典型受控链路中可以实现百毫秒级的低延迟体验；实际端到端延迟仍取决于摄像头缓存、编码参数、网络条件、服务器转发和播放端缓冲策略。

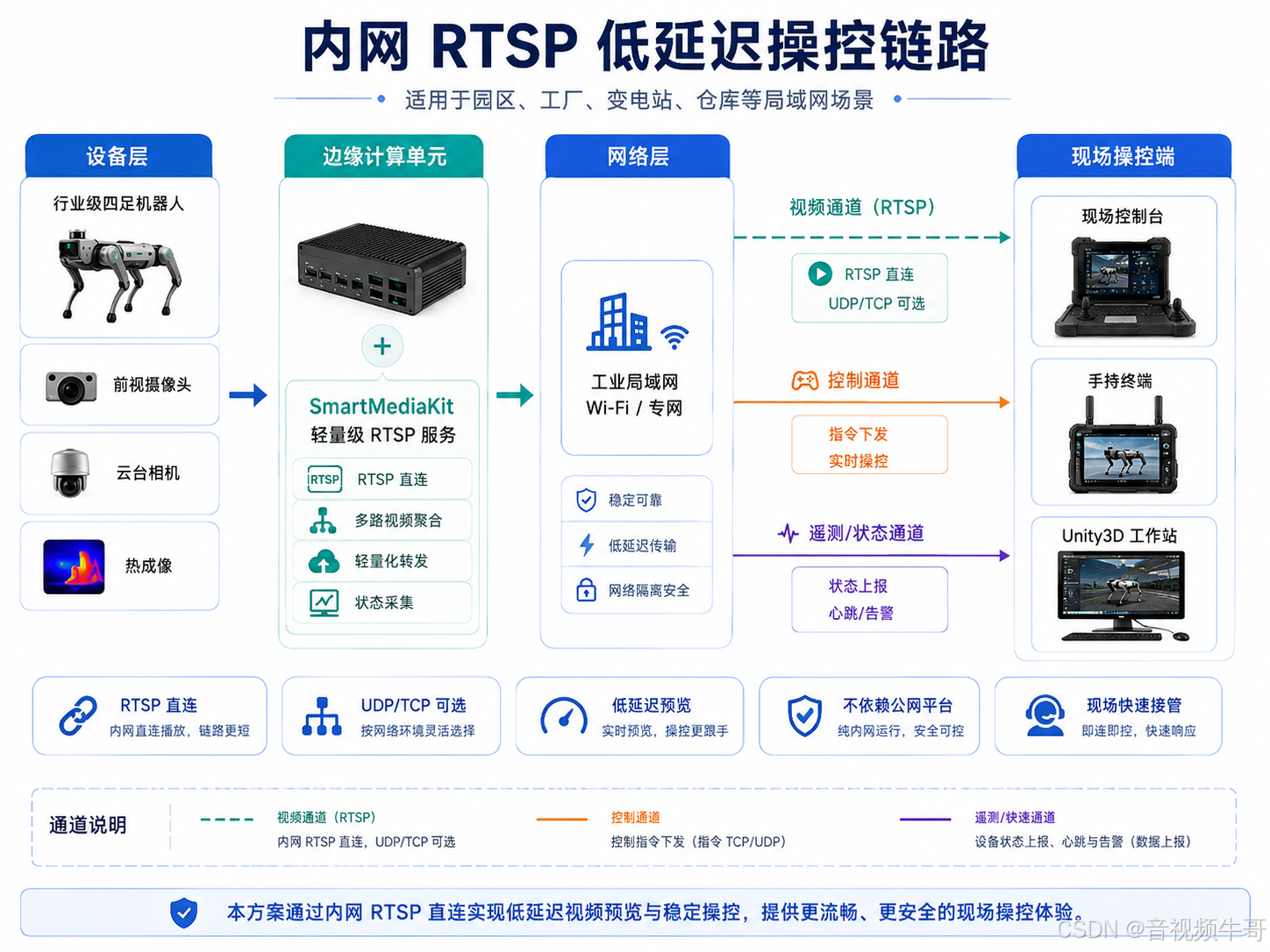

三、内网RTSP低延迟操控方案

对于变电站、工厂、仓库、园区和实验室等封闭现场，机器人与操控终端通常处于同一局域网、工业Wi-Fi网络或专用无线网络中。在这种环境下，RTSP更适合承担主要操控视频链路。

典型链路如下：

机器人摄像头或双光云台 → SmartMediaKit轻量级RTSP服务 → 工业局域网 → 操控终端RTSP低延迟播放器

机器人摄像头如果能够直接输出编码后的视频数据，可将H.264或H.265数据接入轻量级RTSP服务，由机器人直接向内网发布RTSP地址。如果摄像头本身已经提供RTSP，也可以由操控终端直接播放，或者经过机器人边缘模块统一鉴权和管理。

RTSP内网方案的主要优势是链路短、部署简单、无需公网服务器，并且可以根据现场网络情况选择UDP或TCP传输。在网络稳定、丢包较低的专用局域网中，可以优先评估UDP模式，以减少重传等待；在无线干扰较强、丢包较明显的环境中，可以切换为TCP模式，以提高视频连续性。

为了降低运动操控时的视觉滞后，建议将操控预览流设置为独立的低延迟码流。例如使用720P或1080P、适度码率、较短GOP并避免使用过多双向预测帧。用于录像、AI分析或缺陷复核的高清码流可以保留更高分辨率和码率，但不应让高质量录像需求挤占实时操控链路。

内网场景还可以部署两级访问方式：

使用对象	推荐链路	主要目标
现场手柄或近端控制台	RTSP直连机器人	最低延迟、快速接管
现场监控中心	RTSP直连或边缘汇聚	多路预览、任务调度
上级管理平台	边缘节点RTSP转RTMP	跨网查看、集中管理

这样可以保证现场操控不依赖中心平台。即使上级平台、外部网络或公网服务器出现异常，近端操作人员仍然能够通过局域网控制机器人。

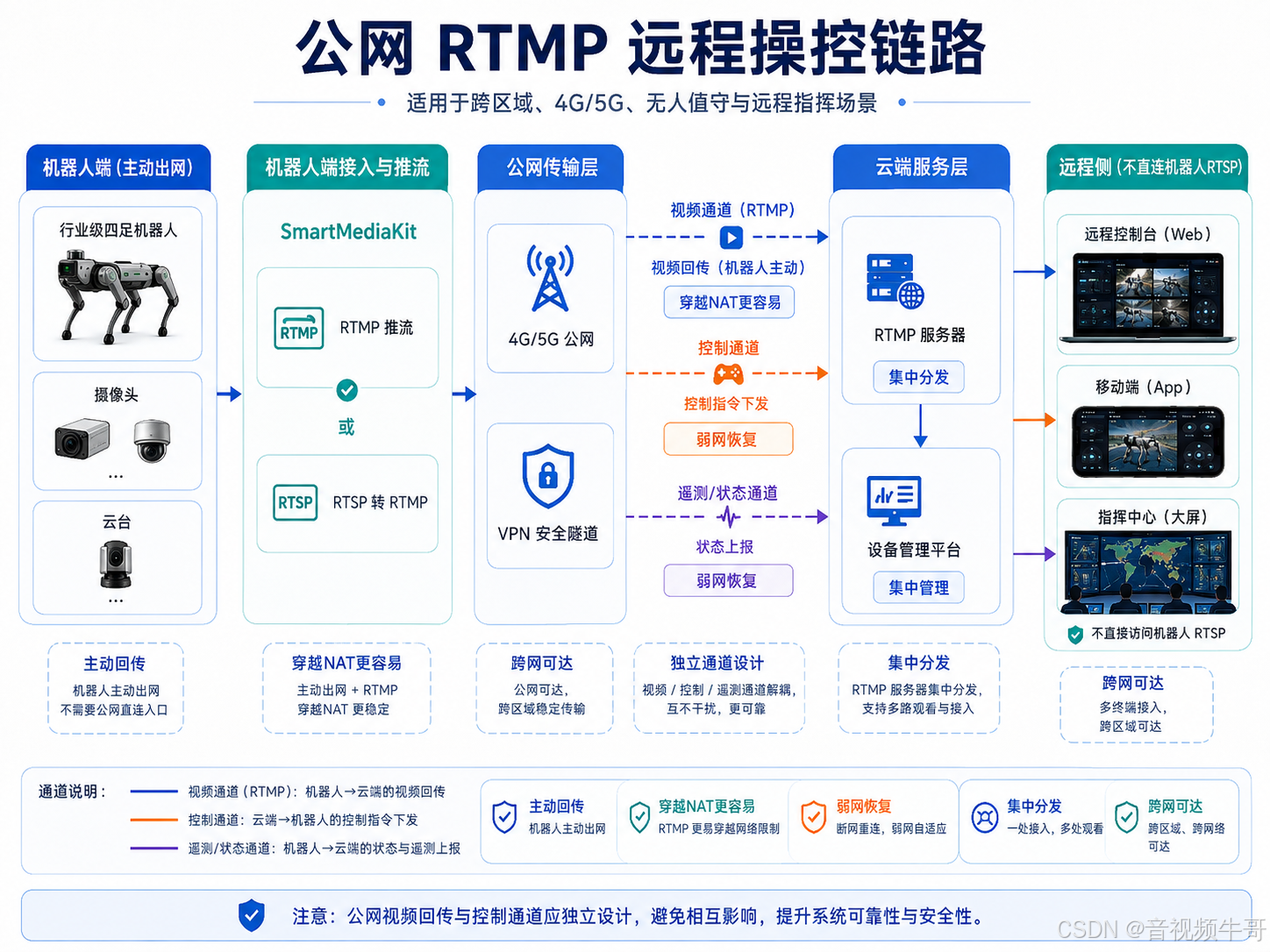

四、公网RTMP远程操控方案

在跨园区巡检、无人值守站点、长距离应急侦察和移动作业场景中，操控人员与机器人不在同一网络，机器人通常通过4G、5G、卫星链路或现场CPE接入公网。

公网环境下不建议直接把机器人RTSP端口暴露到互联网。一方面，移动网络通常处于运营商NAT之后，外部终端难以主动访问机器人；另一方面，直接开放设备端口也会增加扫描、攻击和凭证泄露风险。

更合理的方式是让机器人主动向中心服务器建立RTMP推送连接：

机器人摄像头 → SmartMediaKit RTMP推流或RTSP转RTMP模块 → 自建RTMP服务器 → 远程操控终端RTMP播放器

如果机器人能够输出原始图像或编码数据，可以直接接入SmartMediaKit RTMP推流SDK；如果现有云台或相机已经输出RTSP，则可以通过RTSP转RTMP模块低延迟转推到中心服务器。SmartMediaKit的转发模块支持多路RTSP接入、RTMP转推、状态回调、异常恢复和录像扩展，适合机器人视频公网汇聚。

RTMP采用机器人主动出网的方式，通常比公网反向访问RTSP更容易穿越企业出口和运营商网络。中心服务器可以部署在企业私有云、数据中心或项目现场，不必依赖公共直播平台。每台机器人分配独立设备编号和流名称，中心平台根据任务权限将对应视频地址下发给操控终端。

需要注意的是，RTMP视频链路只负责画面回传，机器人控制指令仍应通过独立的TCP、WebSocket、MQTT或自定义可靠协议传输。控制通道必须包含设备鉴权、指令序号、时间戳、心跳、超时失效和执行结果反馈，不能把运动指令简单封装在视频消息中。

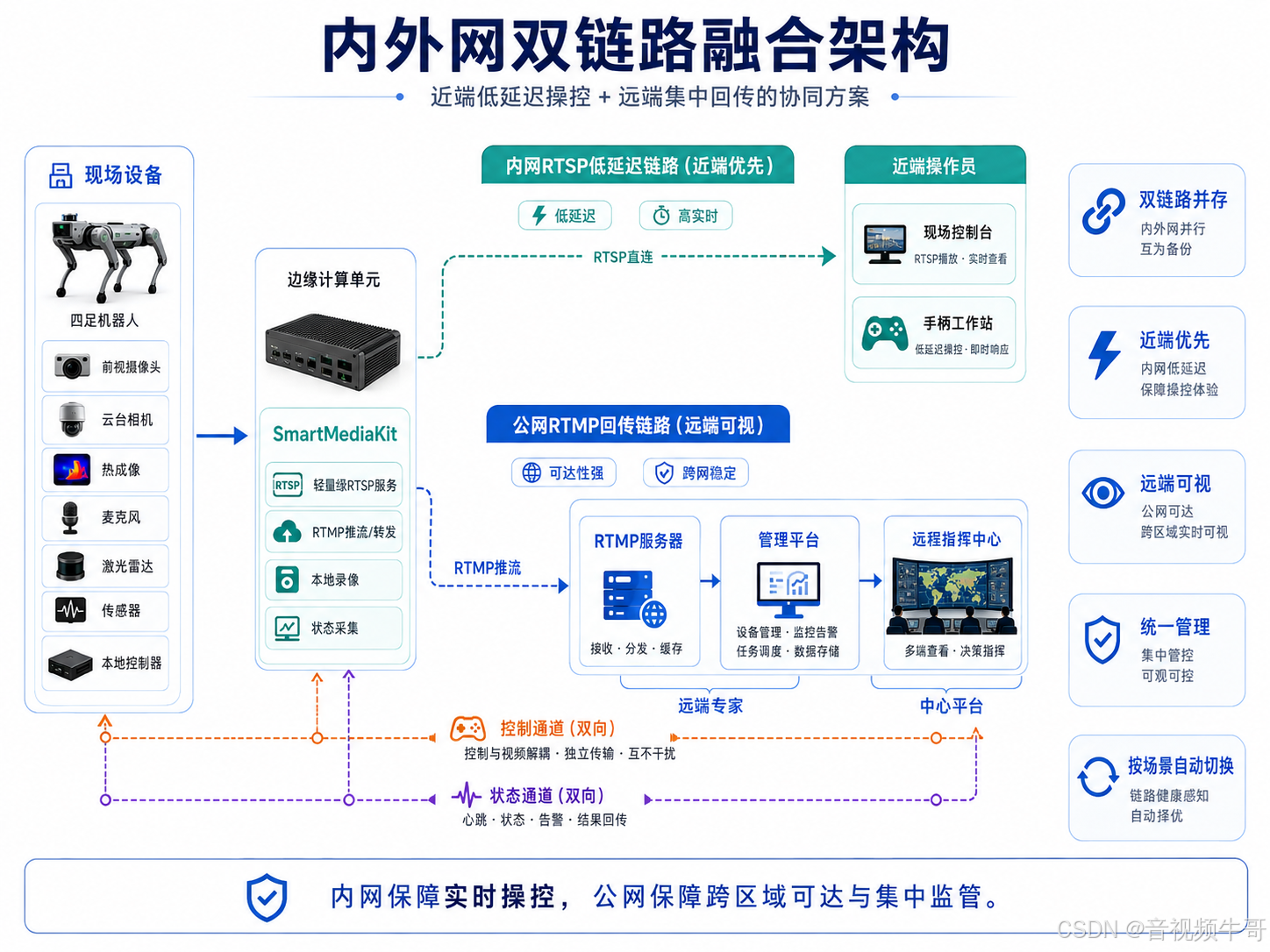

五、内网与公网融合的双链路设计

真正面向行业落地的机器人系统通常不能只支持RTSP或者只支持RTMP，而应采用“内网RTSP直连、公网RTMP汇聚”的双链路架构。

机器人处于企业内网时，现场控制台优先连接RTSP，以获得更低的端到端延迟；远程专家、上级指挥中心和跨区域平台则通过RTMP服务器查看画面。当机器人进入公网移动网络或者远离现场控制中心后，系统自动使用RTMP作为主要视频回传链路。

网络环境	视频协议	典型部署方式	适用业务
有线局域网	RTSP	机器人直连控制台	固定站点巡检、调试
工业Wi-Fi或专网	RTSP	机器人直连或边缘转发	厂区、仓库、变电站
公网4G/5G	RTMP	主动推送中心服务器	跨区域远程操控
内外网同时在线	RTSP＋RTMP	近端直连、远端汇聚	应急指挥、多级调度
多机器人集群	RTSP汇聚后转RTMP	边缘网关统一转推	园区巡逻、集中运维

双链路并不意味着同时进行两次完整编码。系统可以根据摄像头和处理器能力选择编码数据复用、RTSP转RTMP透传或者独立生成两档码流，尽量减少重复编码带来的CPU、GPU和功耗压力。

对于公网链路，建议默认采用兼容性较好的H.264；在播放器、服务器和转发链路完全可控的私有化项目中，可以评估H.265以降低带宽占用。操控码流与存证码流应分开设计，不能简单地以“画质越高越好”作为参数选择标准。

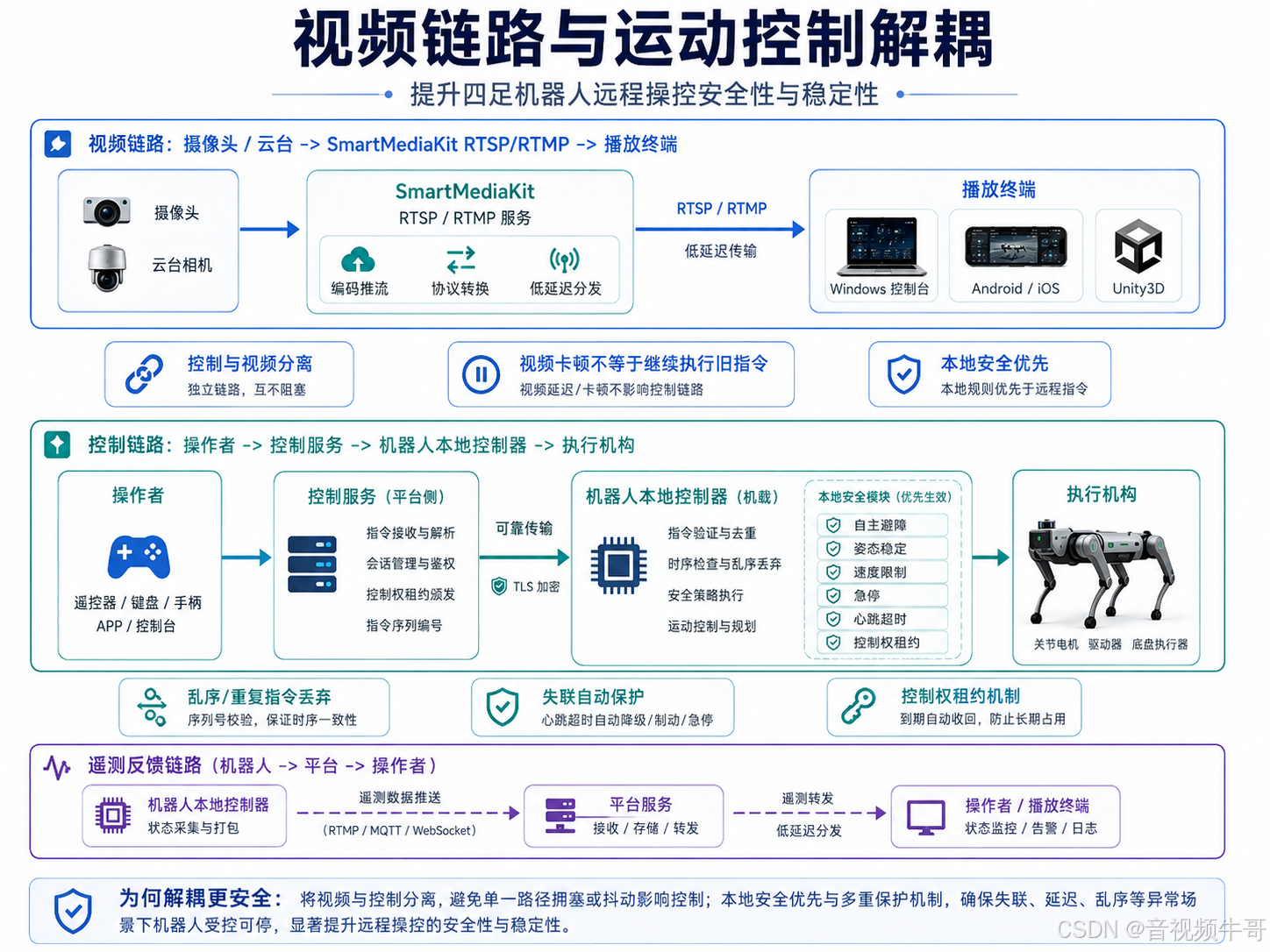

六、视频链路与运动控制必须解耦

四足机器人在楼梯、废墟、管廊和高危工业环境中运行时，控制安全的重要性高于视频连续性。因此，系统应建立明确的本地安全边界。

控制终端发送的每一条运动指令都应带有设备编号、操作者身份、控制会话编号、指令序号和有效时间。机器人本地控制器只执行当前有效控制会话中的最新指令，过期指令、重复指令和乱序指令应直接丢弃。

系统还应设置控制权租约和“失能保护”机制。当机器人在规定时间内没有收到有效控制心跳，或者操作者松开安全按钮时，应停止执行持续运动指令，并根据场景进入原地站稳、安全趴下、返回最近安全点或继续执行本地自主任务等预设状态。

即使远端操控人员发送了向前移动指令，机器人本地的避障、姿态限制、关节保护和速度限制仍然应保持生效。远程控制是对本地运动系统下达目标，而不是绕过本地安全控制直接操作关节。

这种设计可以避免“视频卡住但机器人继续前进”“网络恢复后执行旧指令”以及“多名操作者同时争夺控制权”等问题。

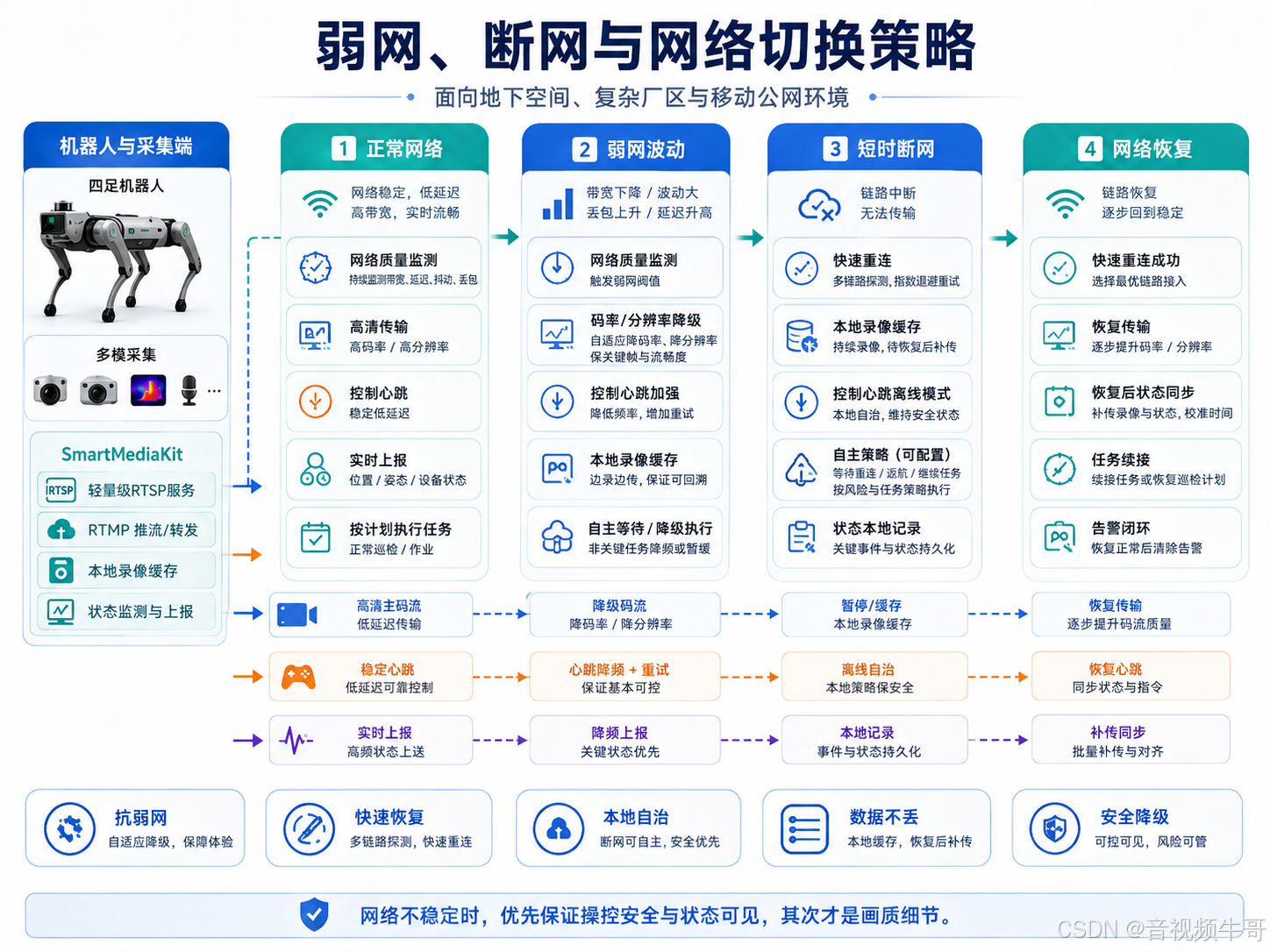

七、弱网、断网与网络切换处理

公网操控最常见的问题不是完全断网，而是带宽和时延不断波动。当机器人进入地下空间、金属厂房、设备背面或建筑遮挡区域时，视频链路可能出现码率下降、丢包增加和频繁重连。

针对弱网场景，建议从以下几个层面处理：

视频侧应支持连接状态、实时码率和异常事件回调。发生网络切换时，推流模块重新建立连接，播放端则快速恢复解码。操控画面不应设置过大的播放缓冲，否则即使画面保持流畅，操控人员看到的也可能是数秒之前的现场。

编码侧可以预设高清档和低带宽档。当网络质量下降时，由业务层切换编码参数或备用码流，而不是无限增加缓存。远程操控首先保证画面的实时性和方向判断能力，其次才是纹理细节。

控制侧应使用独立小带宽通道。即使视频暂时中断，机器人仍然能够上报心跳、电量、位置和故障状态，操作人员也可以发送停止、返航或切换自主模式等关键指令。

机器人本地应保留一定的自主能力。网络短时中断后，可以根据任务类型选择原地等待、继续沿预设路线运行、返回通信良好区域或者返回充电点。行业级机器人本身通常具备自主导航、环境建模、动态避障和多传感器感知能力，这些能力应当留在本地，不应依赖公网平台实时计算。

录像侧可以同时执行本地循环录像和中心录像。公网中断期间，机器人继续在本地保存视频和传感器数据；网络恢复后，再根据任务编号补传关键片段，避免高危现场信息因网络中断而丢失。

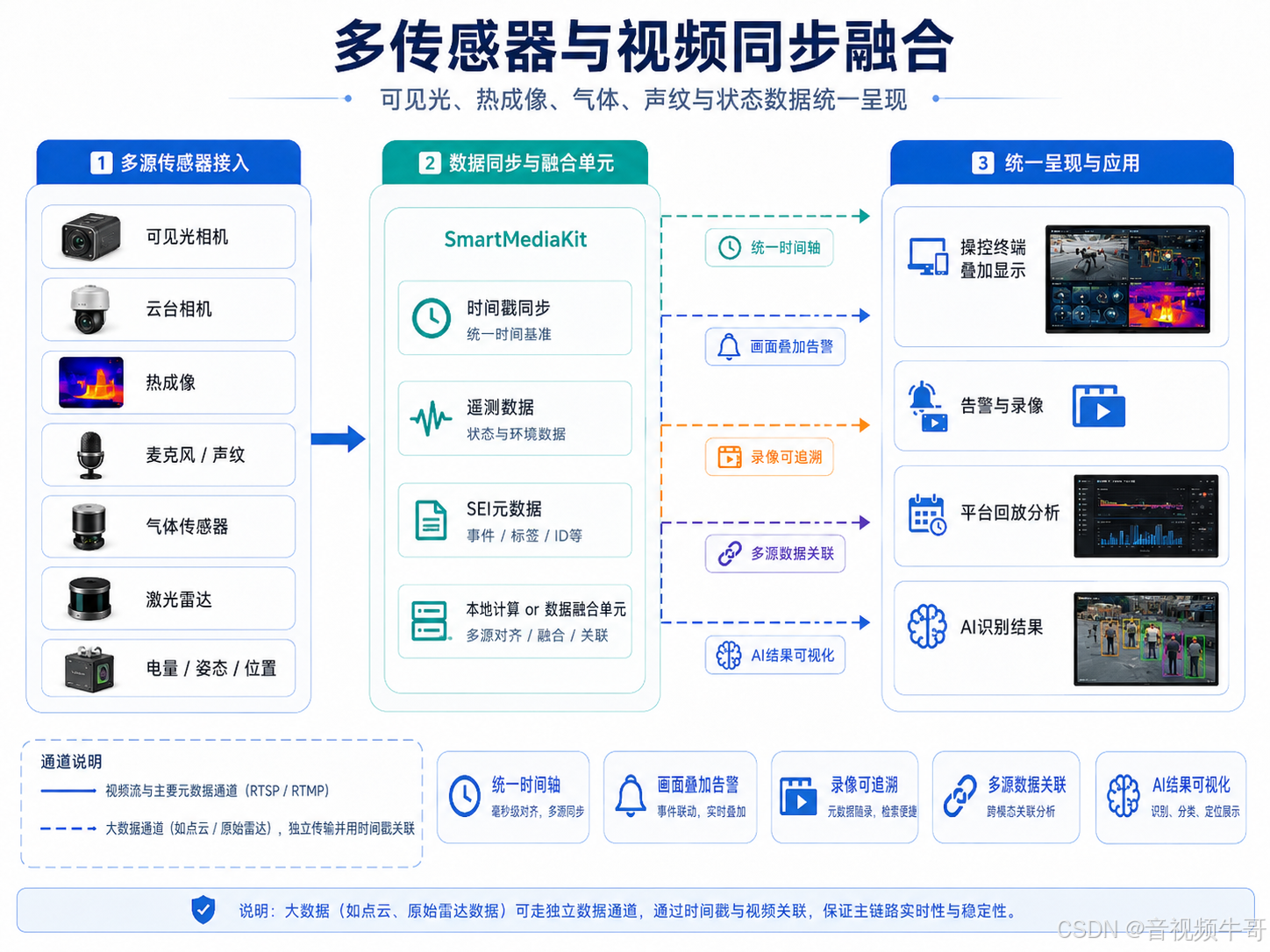

八、多传感器数据与视频同步

四足机器人在工业巡检和应急侦察中，往往同时采集可见光、红外温度、气体浓度、局部放电、声音、激光点云、机器人姿态和地理位置。单独显示视频而缺少同步数据，很难支撑后续分析和责任追溯。

电力巡检可以通过双光云台获取可见光和红外画面，结合声纹设备识别异常声源；应急救援可以通过气体传感器和热成像判断有毒气体、火源温度及人员位置；管廊巡检则需要持续采集温湿度、烟雾、积水和设备状态。

在工程实现中，可将机器人编号、任务编号、采集时间、经纬度、姿态、电量、告警类型和AI识别结果写入独立遥测通道，也可以利用SmartMediaKit的SEI扩展数据能力，把必要的轻量级元数据与视频时间轴关联。

操控终端收到视频后，可以在画面上叠加机器人当前状态、告警框、测温结果和任务点位；录像回放时，也可以按照统一时间戳重新还原机器人在某一时刻的位置、姿态和传感器读数。

对于数据量较大的激光点云、三维地图和原始传感器数据，不建议直接塞入视频码流，而应通过独立数据通道传输，并在平台侧按照时间戳进行关联。

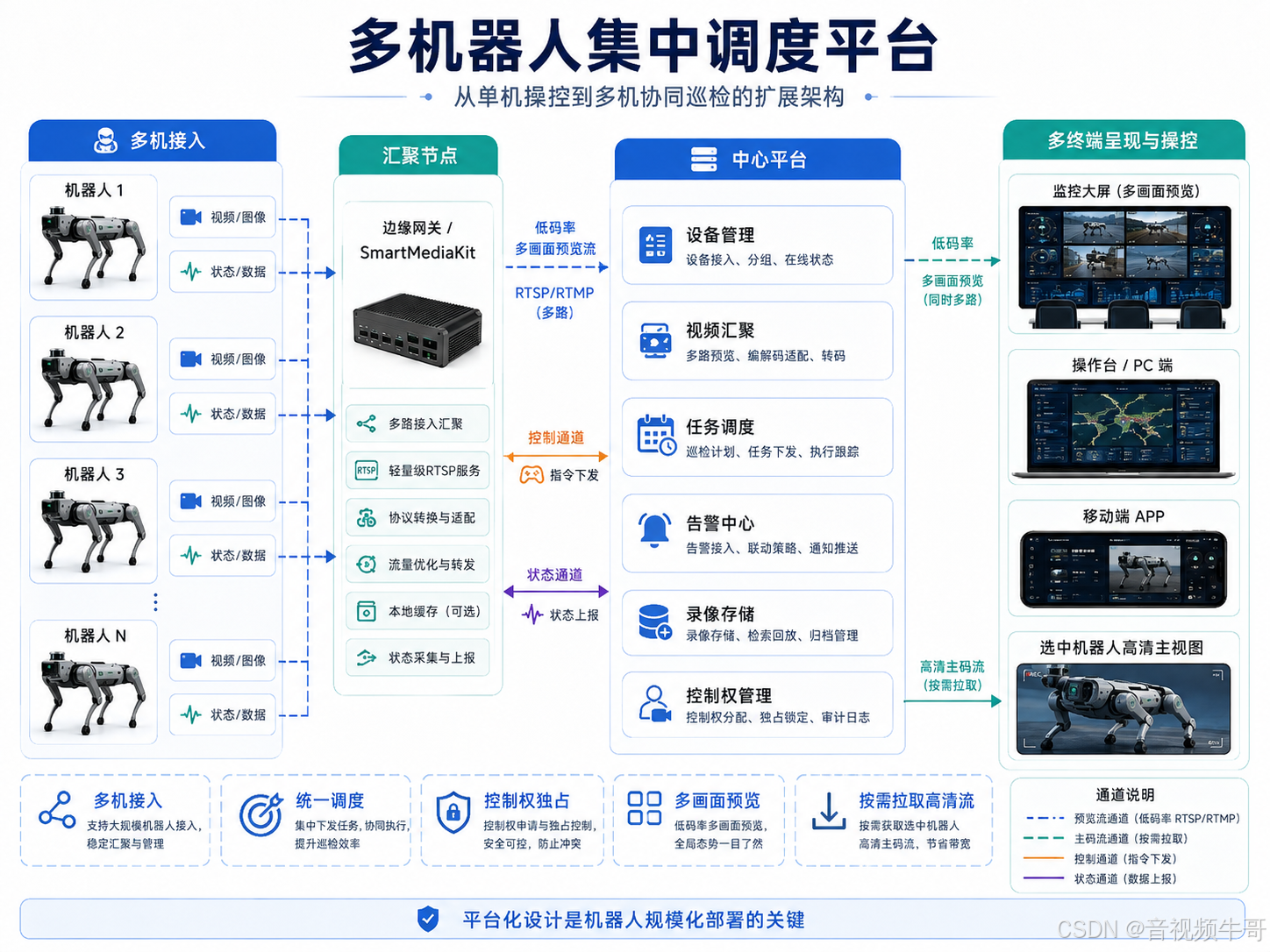

九、多机器人集中调度

当项目从单台机器人扩展到十台、几十台甚至更多设备时，系统设计重点会从“播放一路视频”转向设备管理、会话调度和资源控制。

每台机器人应具有唯一设备身份，对应独立的视频流、控制通道和遥测通道。平台维护机器人在线状态、当前位置、电量、任务、操作者和当前控制权，操控人员不能仅凭一个RTSP或RTMP地址绕过业务平台直接接管机器人。

在同一园区内，可以由边缘网关统一接入多台机器人的RTSP视频，再根据任务需要选择性转推到中心RTMP服务器。这样既能减少公网连接数量，也能在现场完成视频预览、录像和AI分析。

操控终端不必同时解码所有机器人高清画面。值守界面可以采用低码率多画面预览，当操作人员选中某台机器人时，再切换到低延迟主操控流。SmartMediaKit支持多实例播放和多路流媒体转发，可用于机器人集群监看、调度大屏和多窗口控制台建设。

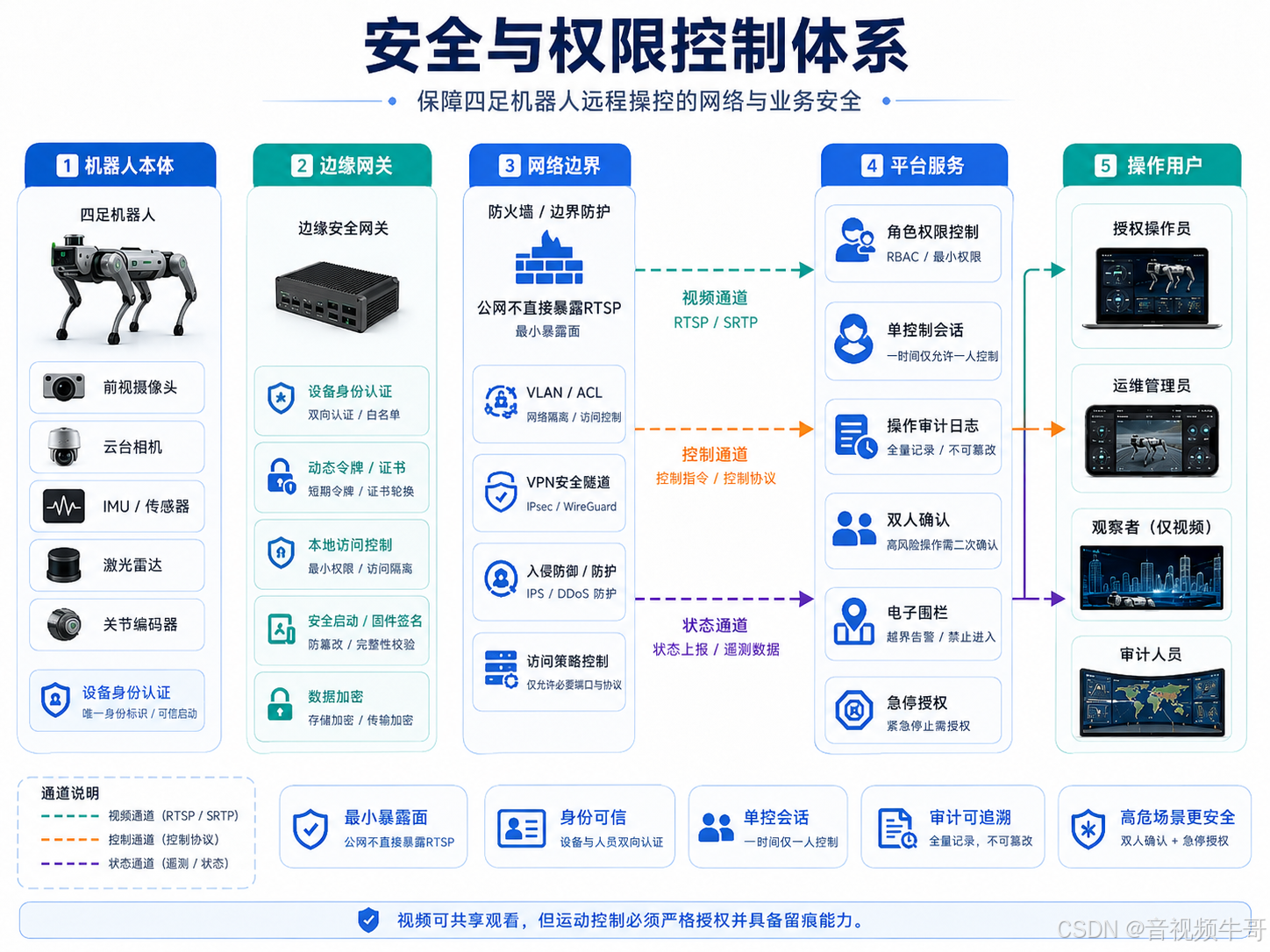

十、安全与权限设计

四足机器人可能进入变电站、工业厂区、仓库、消防现场和关键基础设施区域，因此网络安全不能只依赖一个视频地址和简单密码。

内网RTSP服务应限制在设备网或业务专网中，通过VLAN、防火墙、访问控制列表或VPN隔离，不建议将RTSP端口直接映射到公网。公网视频由机器人主动推送到指定服务器，机器人侧原则上不开放不必要的公网入站端口。

控制通道应采用双向身份认证、设备证书或动态令牌，并设置防重放机制。机器人控制权需要经过平台授权，一台设备在同一时刻只能存在一个有效主控制会话。观察者可以查看视频和状态，但不能发送运动指令。

平台还应记录登录、设备上线、控制权申请、指令下发、急停、任务切换、录像和告警处置日志。对于危险区域作业，可以进一步引入双人确认、操作范围限制和电子围栏，防止误操作或越权控制。

十一、不同场景的推荐部署方式

电力与工业巡检

现场控制台通过RTSP直接查看机器人双光云台和前向摄像头，机器人同时将视频转推到中心RTMP服务器。近端人员负责紧急接管，上级平台负责跨站点查看、告警复核和任务管理。

机器人本地执行自主导航、仪表识别和障碍规避，视频平台负责实时展示、录像和异常片段留存。声纹、红外温度和设备告警通过独立数据通道同步到控制界面。

地下管廊与隧道

在入口、拐角和关键区段部署无线接入点或边缘节点，机器人优先使用RTSP连接最近的现场控制终端。网络中断时继续执行本地安全策略和录像，恢复连接后重新同步状态和关键视频。

对于跨区域查看，由入口边缘网关将RTSP视频转推到中心RTMP服务器，避免中心平台直接访问地下机器人。

消防与应急侦察

机器人通过公网5G或现场应急专网向指挥中心推送RTMP视频，前线控制终端在条件允许时使用RTSP近端直连。可见光、红外和气体信息同时展示，远程专家根据画面和传感器数据进行判断。

机器人失去控制链路后应立即进入预设安全状态，不能因为视频仍在播放就认为控制连接正常。

园区安防与多机巡逻

多台机器人按照预设路线自主巡逻，边缘服务器统一接入RTSP视频并执行录像、AI分析和协议转换。中心平台只拉取当前告警机器人或人工选中机器人的高清流，其他设备保持缩略图或按需连接，以控制服务器和客户端资源占用。

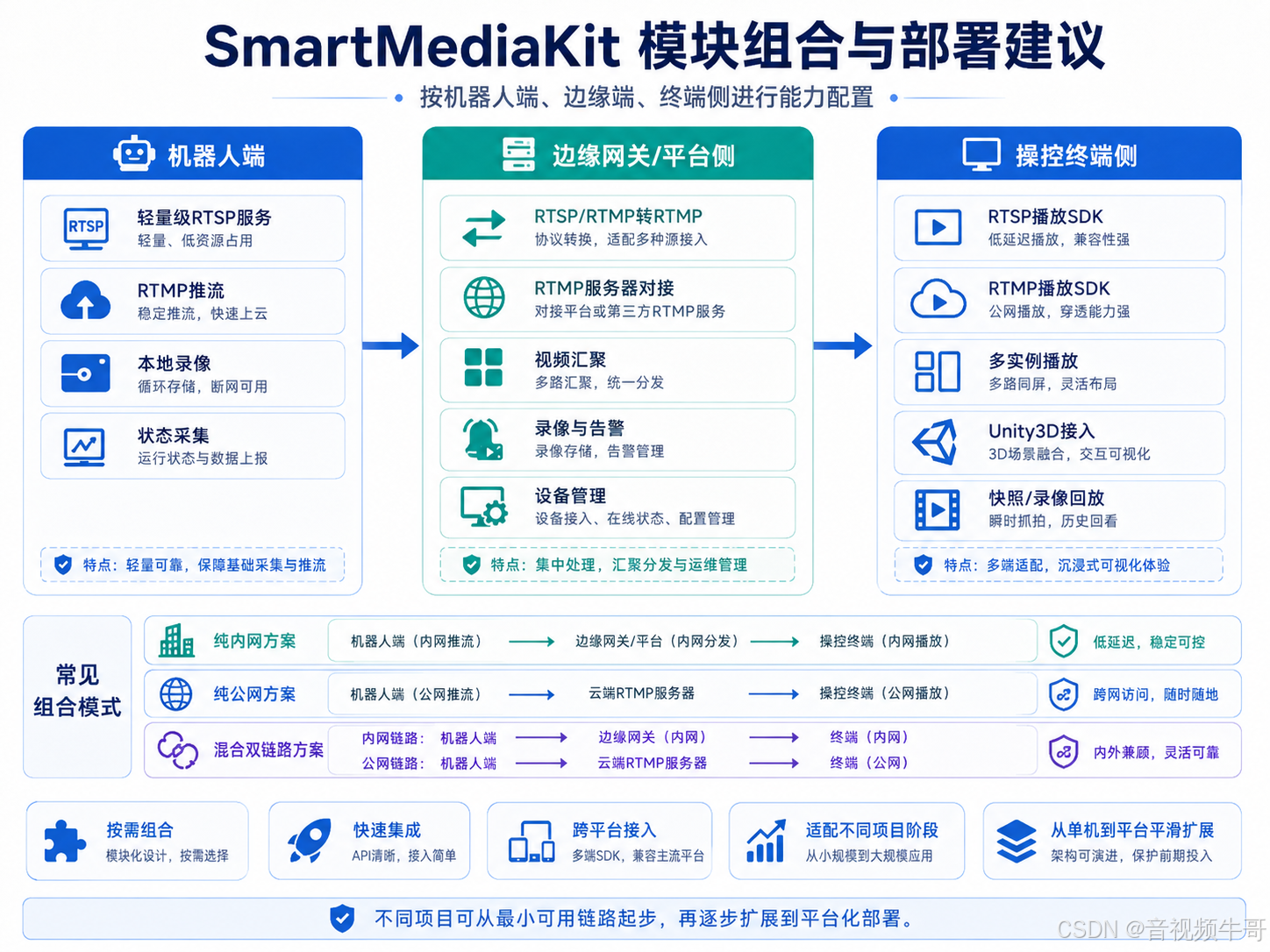

十二、SmartMediaKit模块配置建议

系统位置	推荐模块	主要作用
机器人本体	轻量级RTSP服务SDK	内网发布低延迟视频
机器人本体	RTMP直播推送SDK	公网主动回传视频
机器人或边缘网关	RTSP/RTMP转RTMP SDK	接入已有摄像头并转推
操控终端	RTSP直播播放SDK	内网低延迟操控预览
远程指挥终端	RTMP直播播放SDK	公网视频查看与操控
机器人或平台	录像、快照模块	过程留存与事件取证
业务系统	SEI及数据回调	视频与机器人状态关联
数字孪生系统	Unity3D播放SDK	视频与三维场景融合
多机器人平台	多实例播放与多路转发	集群监看和统一调度

这套配置并不要求所有项目一次性集成全部模块。单台内网机器人可以从“轻量级RTSP服务＋RTSP播放器”开始；公网远程项目可以采用“RTMP推流＋RTMP播放器”；已经具备RTSP云台的项目，则可以直接使用“RTSP转RTMP＋RTSP/RTMP播放器”，减少对现有机器人硬件和相机系统的改动。

结语

四足机器人真正进入工业巡检、危险环境和应急处置场景后，视频系统承担的不只是“让远端看到画面”，而是连接机器人感知、人员判断、运动控制和指挥决策的实时信息通道。

内网RTSP适合现场低延迟直连，公网RTMP适合跨网络回传、中心汇聚和多终端分发。二者并不是相互替代的关系，而应根据网络边界和业务角色协同使用。

大牛直播SDK（SmartMediaKit）通过RTSP/RTMP低延迟播放、RTMP推流、轻量级RTSP服务、RTSP转RTMP、录像快照、多实例播放、SEI扩展和Unity3D集成等能力，可以帮助机器人厂商和系统集成商在不重构运动控制系统的前提下，快速建立从机器人端、边缘节点到远程操控平台的实时视频链路。

最终，一套可靠的四足机器人操控系统，应当做到近端足够低延迟、远端能够稳定到达、弱网状态可以降级、断网之后保证安全、视频与数据能够同步、全过程可以记录追溯。只有把运动控制、本地自主、实时视频、网络传输和业务平台作为一个整体设计，四足机器人才能真正从展示性设备走向长期、稳定、可规模化的行业生产工具。

---
