【花雕学编程】Arduino BLDC 之机器人自适应模糊控制+卡尔曼滤波
·
“Arduino BLDC之机器人自适应模糊控制+卡尔曼滤波”代表了嵌入式智能控制与状态估计技术在无刷直流电机（BLDC）驱动系统中的深度结合。该系统旨在利用模糊逻辑处理非线性与不确定性，同时依靠卡尔曼滤波提供精准的状态反馈，从而在复杂多变的工况下实现高鲁棒性的运动控制。以下从专业视角详细解析其主要特点、应用场景及关键注意事项：
一、 主要特点
- 基于专家经验的非线性自适应控制
传统的PID控制在面对BLDC电机复杂的非线性特性（如摩擦力矩、负载突变）时往往难以兼顾所有工况。自适应模糊控制（Fuzzy Logic Control）突破了这一限制，它无需建立精确的电机数学模型，而是通过“如果-那么（If-Then）”的专家规则库，将误差及误差变化率等精确数值转化为模糊语言变量。系统能根据当前工况（如负载增加或速度指令变化）动态调整控制参数（如自适应调整PID增益），从而提供极强的抗干扰能力和鲁棒性。 - 多源异构传感器数据的最优融合
卡尔曼滤波（Kalman Filter）作为一种高效的递归状态估计算法，能够综合来自多种传感器（如编码器、IMU、电流传感器等）的数据。它通过结合系统的动态模型与测量数据，有效滤除传感器测量中的随机噪声（如编码器脉冲抖动、电磁干扰），并补偿模型的不确定性。即使在传感器数据受噪声影响时，也能实时、平滑地估计出机器人的真实状态（如精确位置、速度、姿态），为上层控制提供可靠依据。 - 分层式智能控制架构
系统通常采用“状态估计+自适应决策”的分层架构。底层由卡尔曼滤波器负责“看清”机器人的真实运动状态；中层由模糊逻辑控制器根据状态反馈和外部指令，进行智能决策并输出控制量；底层则由BLDC电机（通常结合FOC矢量控制）精准执行。这种架构既保证了物理层面的动态响应，又赋予了系统应对未知环境的自适应能力。
二、 应用场景 - 复杂地形下的全地形自适应行走机器人
在轮腿复合机器人或越野机器人中，地面摩擦力和坡度不断变化。模糊逻辑可根据IMU融合后的姿态和电机负载电流，动态分配扭矩或调整步态；卡尔曼滤波则实时解算出高精度的俯仰角和横滚角，确保机器人在崎岖路面或越障时保持动态平衡，避免打滑或倾覆。 - 工业/仓储AGV的精密调速与抗扰控制
在物流搬运中，机器人常面临载重变化或坡道行驶。自适应模糊控制器能根据电池电量（SOC）、坡度及负载重量，智能调度能量（如爬坡时限制扭矩防过流，下坡时增强再生制动回收能量）。结合卡尔曼滤波对轮式里程计的校准，可消除车轮打滑带来的定位漂移，确保高精度导航。 - 协作机器人与柔性机械臂关节控制
在人机协作场景中，机械臂负载频繁变化且需与人发生物理交互。AI或模糊自适应控制能确保在更换末端工具后依然保持高精度的轨迹跟踪；卡尔曼滤波则用于融合关节位置与力矩传感器数据，实现柔顺的阻抗控制，在受到外力触碰时表现出弹性而非刚性死锁。 - 无人机与飞行器的姿态稳定控制
在无刷电机驱动的飞行器中，卡尔曼滤波用于融合陀螺仪和加速度计数据，提供无漂移、低延迟的姿态解算；模糊逻辑则用于优化电机在剧烈机动时的响应特性，减少超调和振荡，确保飞行平稳。
三、 需要注意的事项 - 算力瓶颈与实时性保障
卡尔曼滤波的矩阵运算与模糊逻辑的推理（尤其是多输入多输出时）对微控制器的浮点运算能力要求较高。标准的8位Arduino（如Uno）难以胜任高频控制，强烈建议采用ESP32、Teensy 4.x或STM32等32位高性能MCU。同时，必须采用查表法（Look-Up Table）优化模糊推理，并使用硬件定时器中断保证控制周期的绝对稳定，严禁在主循环中使用阻塞函数。 - 算法参数的精细整定与模型依赖
卡尔曼滤波： 其性能高度依赖于系统模型的准确性以及过程噪声协方差（Q）和测量噪声协方差（R）的设定。Q值过大则过度依赖测量，R值过大则过度依赖预测，需在平滑性与响应速度之间反复调试。
模糊控制： 隶属度函数的形状与规则库的设计高度依赖专家经验。规则过多会导致“规则爆炸”和响应迟滞，规则过少则会引起控制抖动。建议先在仿真环境（如MATLAB/Simulink）中验证，再进行实物微调。 - 严格的传感器校准与EMC抗干扰
BLDC电机是强电磁干扰源，其高频PWM噪声极易导致IMU数据跳变或编码器丢步。卡尔曼滤波无法完全消除系统性的传感器偏差。因此，必须在启动时进行严格的零偏校准（如陀螺仪静止校准）；硬件上需对传感器进行电源隔离与信号屏蔽；并在模糊输入层加入传感器健康度诊断，防止异常数据导致系统失控。 - 安全冗余与故障降级机制
自适应算法和状态估计具有一定的“黑盒”属性，存在发散或陷入局部最优的风险。系统必须设置硬件级的过流保护、倾角急停等物理防线。在软件层面，需设计“降级模式”：当检测到卡尔曼滤波发散或模糊控制器输出异常时，系统应能无缝切换回传统的固定参数PID模式或安全停机，确保机器人不会失控。
1、Kalman滤波+模糊PID自适应力控（恒力打磨/装配）
适用场景：机器人末端执行器需在工件表面维持恒定接触力，负载随工件形状变化，传统PID难以适应。卡尔曼滤波平滑力传感器信号，模糊逻辑在线调整PID增益。
/* ===== 自适应模糊PID + 卡尔曼滤波恒力控制 =====

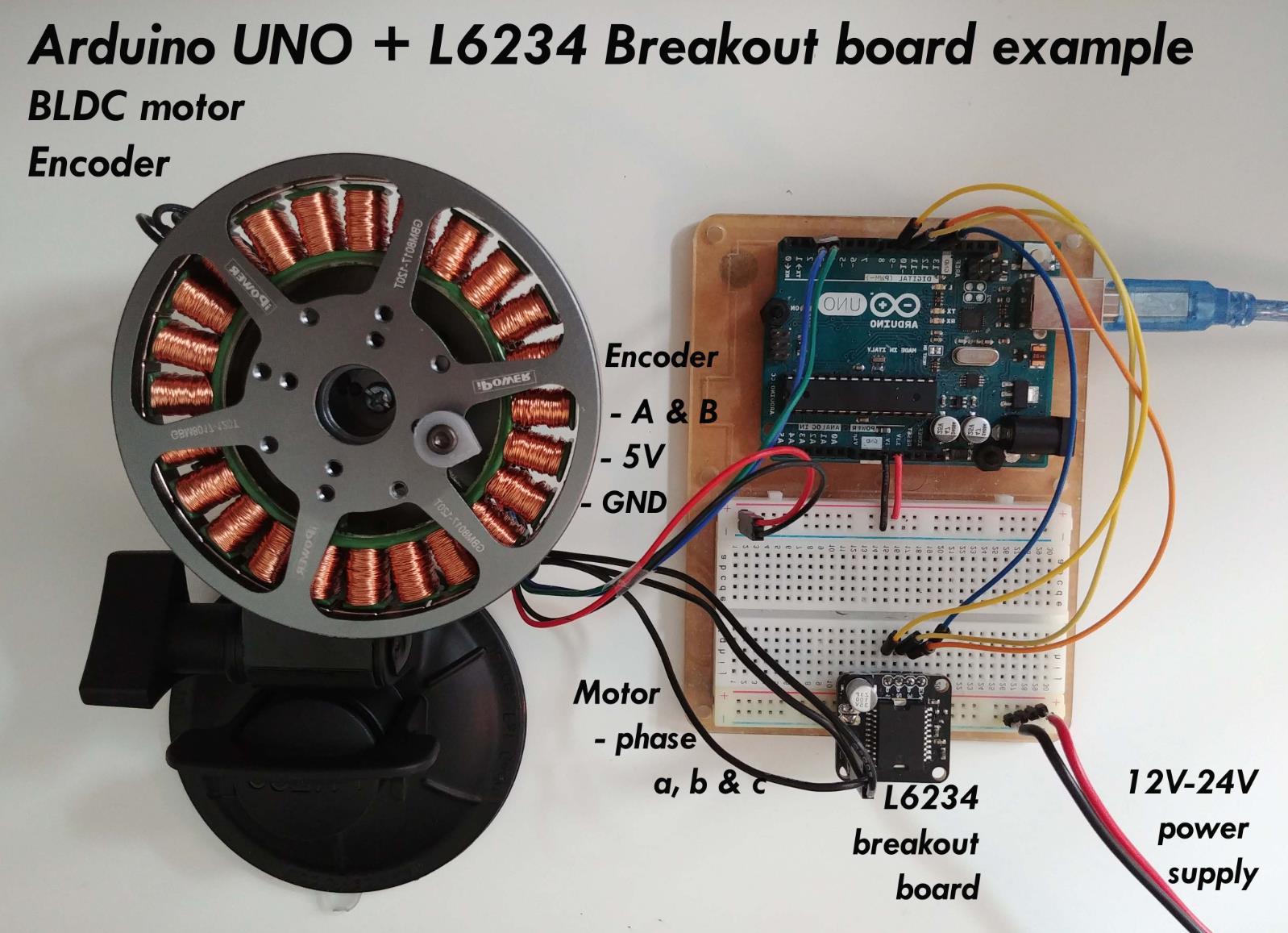

* 硬件：Arduino + BLDC电机 + 力传感器 + 编码器
* 核心：卡尔曼滤波平滑力测量，模糊推理动态调整PID参数
*/
#include <SimpleFOC.h>
// ==================== BLDC电机 ====================
BLDCMotor motor(7);
// 需补充Encoder和Driver初始化...
// ==================== 卡尔曼滤波器（一维力估计）====================
float kalman_x = 0; // 状态估计
float kalman_P = 1.0; // 估计误差协方差
float Q = 0.01; // 过程噪声
float R = 0.1; // 测量噪声
float kalmanFilter(float z) {
float K = kalman_P / (kalman_P + R);
kalman_x = kalman_x + K * (z - kalman_x);
kalman_P = (1 - K) * kalman_P + Q;
return kalman_x;
}
// ==================== 模糊PID参数 ====================
struct FuzzyPID {
float Kp, Ki, Kd;
};
FuzzyPID pid = {1.5, 0.1, 0.02};
// 模糊推理参数（简化版）
float fuzzyKp(float error, float errorRate) {
// 规则：误差大 → Kp增大；误差变化率大 → Kp适当减小防超调
float absE = abs(error);
float absER = abs(errorRate);
if (absE > 2.0) return 2.5;
if (absE > 1.0) return 1.8 + absER * 0.2;
if (absE > 0.3) return 1.2 + absER * 0.1;
return 1.0;
}
float fuzzyKi(float error, float integral) {
// 积分分离：大误差时减小Ki防止积分饱和
float absE = abs(error);
if (absE > 2.0) return 0.02;
if (absE > 1.0) return 0.05 + (2.0 - absE) * 0.05;
return 0.1 + (1.0 - absE) * 0.1;
}
// ==================== 传感器引脚 ====================
#define FORCE_PIN A0
void setup() {
Serial.begin(115200);
motor.controller = MotionControlType::torque;
motor.init(); motor.initFOC();
}
void loop() {
motor.loopFOC();
// 1. 读取力传感器并滤波
float rawForce = analogRead(FORCE_PIN) * 0.01;
float filteredForce = kalmanFilter(rawForce);
// 2. 计算误差
float targetForce = 2.0; // 目标力(N)
float error = targetForce - filteredForce;
static float integral = 0;
static float lastError = 0;
float errorRate = error - lastError;
lastError = error;
// 3. 积分限幅
integral += error * 0.01;
integral = constrain(integral, -5, 5);
// 4. 模糊推理调整PID参数
pid.Kp = fuzzyKp(error, errorRate);
pid.Ki = fuzzyKi(error, integral);
// Kd固定（或简化模糊）
pid.Kd = 0.02 + abs(errorRate) * 0.01;
// 5. PID计算
float output = pid.Kp * error + pid.Ki * integral + pid.Kd * errorRate;
output = constrain(output, -5, 5);
// 6. 执行
motor.move(output);
// 调试
Serial.print("Raw:"); Serial.print(rawForce);
Serial.print(" Filtered:"); Serial.print(filteredForce);
Serial.print(" Kp:"); Serial.print(pid.Kp);
Serial.print(" Ki:"); Serial.println(pid.Ki);
delay(10);
}
核心要点：卡尔曼滤波提取力传感器数据的“真实值”，模糊逻辑根据误差和误差变化率动态调整PID增益。误差大时提高Kp快速响应，积分大时降低Ki防止饱和，实现“粗调+精调”的自适应策略。
2、模糊Q学习 + 卡尔曼滤波姿态估计（自平衡机器人）
适用场景：自平衡机器人负载变化或受推搡扰动时，卡尔曼滤波融合IMU数据提供平滑姿态，模糊Q学习在线优化控制策略，适应不同工况。
/* ===== 模糊Q学习 + 卡尔曼滤波姿态估计 =====
* 硬件：Arduino + BLDC轮毂电机 + MPU6050 + 编码器
* 核心：卡尔曼滤波融合加速度计与陀螺仪，模糊Q学习在线优化策略
*/
#include <SimpleFOC.h>
#include <Wire.h>
#include <MPU6050.h>
// ==================== BLDC电机 ====================
BLDCMotor motor(7);
// 需补充Encoder和Driver初始化...
// ==================== IMU ====================
MPU6050 imu;
// ==================== 卡尔曼滤波姿态估计 ====================
float Q_angle = 0.001; // 过程噪声
float Q_gyro = 0.003;
float R_angle = 0.03;
float angle = 0, bias = 0;
float P[2][2] = {{1,0},{0,1}};
float kalmanUpdate(float accAngle, float gyroRate, float dt) {
// 预测
angle += (gyroRate - bias) * dt;
P[0][0] += dt * (dt * P[1][1] - P[0][1] - P[1][0] + Q_angle);
P[0][1] -= dt * P[1][1];
P[1][0] -= dt * P[1][1];
P[1][1] += Q_gyro * dt;
// 更新
float S = P[0][0] + R_angle;
float K[2] = {P[0][0] / S, P[1][0] / S};
float y = accAngle - angle;
angle += K[0] * y;
bias += K[1] * y;
P[0][0] -= K[0] * P[0][0];
P[0][1] -= K[0] * P[0][1];
P[1][0] -= K[1] * P[1][0];
P[1][1] -= K[1] * P[1][1];
return angle;
}
// ==================== 模糊Q学习 ====================
// 模糊化：将连续状态离散化为模糊集
struct FuzzyQ {
float qTable[5][5]; // 5个角度状态 × 5个速度状态
float learningRate = 0.1;
float discount = 0.95;
};
FuzzyQ fql;
// 状态模糊化
int fuzzifyAngle(float angle) {
// [-30, 30] 度映射到 0~4
int idx = constrain(map((int)(angle + 30), 0, 60, 0, 4), 0, 4);
return idx;
}
int fuzzifyVelocity(float vel) {
int idx = constrain(map((int)(vel + 50), 0, 100, 0, 4), 0, 4);
return idx;
}
// 强化信号：角度越小、速度越低越好
float rewardFunction(float angle, float vel) {
return -abs(angle) * 2.0 - abs(vel) * 0.5;
}
void setup() {
Serial.begin(115200);
motor.controller = MotionControlType::velocity;
motor.init(); motor.initFOC();
Wire.begin();
imu.initialize();
// 初始化Q表
for (int i = 0; i < 5; i++) {
for (int j = 0; j < 5; j++) {
fql.qTable[i][j] = 0;
}
}
}
void loop() {
motor.loopFOC();
float dt = 0.01;
// 1. 读取IMU
int16_t ax, ay, az, gx, gy, gz;
imu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);
// 2. 计算角度
float accAngle = atan2(ax, az) * 180 / PI;
float gyroRate = gx / 131.0;
float filteredAngle = kalmanUpdate(accAngle, gyroRate, dt);
// 3. 读取编码器速度
float currentSpeed = motor.shaft_velocity;
// 4. 模糊Q学习决策
int stateAngle = fuzzifyAngle(filteredAngle);
int stateVel = fuzzifyVelocity(currentSpeed);
// 选择动作：Q值最大的输出力矩
float maxQ = -999;
int bestAction = 0;
for (int a = 0; a < 5; a++) {
if (fql.qTable[stateAngle][a] > maxQ) {
maxQ = fql.qTable[stateAngle][a];
bestAction = a;
}
}
// 动作映射为力矩输出
float torque = map(bestAction, 0, 4, -3, 3);
// 5. 执行
motor.move(torque);
// 6. Q学习更新（延迟更新）
static float lastAngle = 0, lastVel = 0;
static int lastStateA = 0, lastStateV = 0, lastAction = 0;
if (millis() > 100) {
float reward = rewardFunction(filteredAngle, currentSpeed);
float maxNextQ = fql.qTable[stateAngle][0];
for (int a = 1; a < 5; a++) {
if (fql.qTable[stateAngle][a] > maxNextQ) {
maxNextQ = fql.qTable[stateAngle][a];
}
}
// Q更新公式
fql.qTable[lastStateA][lastAction] += fql.learningRate *
(reward + fql.discount * maxNextQ - fql.qTable[lastStateA][lastAction]);
}
lastStateA = stateAngle;
lastAction = bestAction;
lastAngle = filteredAngle;
delay(10);
}
核心要点：卡尔曼滤波实时融合加速度计与陀螺仪数据，克服单一传感器噪声和漂移。模糊Q学习将连续姿态空间模糊化为有限状态，通过“试错”在线优化控制策略，适应负载变化和外部扰动。
3、自适应模糊滑模控制 + 扩展卡尔曼滤波（全向移动防滑）
适用场景：全向移动机器人在地面湿滑或负载不均时，扩展卡尔曼滤波融合编码器与IMU估计滑移率，模糊滑模控制器根据滑移状态动态调整力矩分配。
/* ===== 模糊滑模控制 + 扩展卡尔曼滤波防滑 =====
* 硬件：Arduino + 4×BLDC麦克纳姆轮 + IMU + 编码器
* 核心：EKF融合轮速与IMU估计滑移率，模糊滑模控制器自适应补偿
*/
#include <SimpleFOC.h>
#include <Wire.h>
#include <MPU6050.h>
// ==================== 四路BLDC电机 ====================
BLDCMotor motorFL(7), motorFR(7), motorRL(7), motorRR(7);
// 需补充Encoder和Driver初始化...
// ==================== IMU ====================
MPU6050 imu;
// ==================== 扩展卡尔曼滤波（滑移率估计）====================
float ekf_x[4] = {0}; // 状态: [滑移率FL, FR, RL, RR]
float ekf_P[4][4] = {0};
float Q_ekf = 0.01;
float R_ekf = 0.05;
void ekfUpdate(float measuredSlip[4]) {
// 预测（简化）
for (int i = 0; i < 4; i++) {
ekf_P[i][i] += Q_ekf;
}
// 更新
for (int i = 0; i < 4; i++) {
float K = ekf_P[i][i] / (ekf_P[i][i] + R_ekf);
ekf_x[i] += K * (measuredSlip[i] - ekf_x[i]);
ekf_P[i][i] = (1 - K) * ekf_P[i][i];
}
}
// ==================== 模糊滑模控制器 ====================
struct FuzzySMC {
float lambda = 2.0;
float K_smc = 1.5;
};
FuzzySMC fsmc;
// 滑模面：s = lambda * e + e_dot
float slidingSurface(float error, float errorRate) {
return fsmc.lambda * error + errorRate;
}
// 模糊滑模控制律（简化）
float fuzzySMCControl(float s, float slip) {
float absS = abs(s);
float output = 0;
// 规则1：滑模面大 → 大控制量
if (absS > 5.0) {
output = -fsmc.K_smc * sign(s);
}
// 规则2：滑模面中等 → 适度控制
else if (absS > 1.0) {
output = -fsmc.K_smc * 0.5 * sign(s);
}
else {
output = -fsmc.K_smc * 0.2 * s; // 边界层内线性控制
}
// 滑移补偿：滑移率大时减小该轮力矩
float slipComp = 1.0 - constrain(slip, 0, 0.8);
return output * slipComp;
}
float sign(float x) {
return (x > 0) ? 1.0 : ((x < 0) ? -1.0 : 0);
}
void setup() {
Serial.begin(115200);
// 四电机初始化
motorFL.init(); motorFL.initFOC();
motorFR.init(); motorFR.initFOC();
motorRL.init(); motorRL.initFOC();
motorRR.init(); motorRR.initFOC();
Wire.begin();
imu.initialize();
}
void loop() {
motorFL.loopFOC(); motorFR.loopFOC();
motorRL.loopFOC(); motorRR.loopFOC();
// 1. 读取各轮编码器速度
float wheelSpeed[4] = {
motorFL.shaft_velocity,
motorFR.shaft_velocity,
motorRL.shaft_velocity,
motorRR.shaft_velocity
};
// 2. IMU实测车身速度（加速度积分）
int16_t ax, ay, az;
imu.getAcceleration(&ax, &ay, &az);
float bodyVx = ax / 16384.0 * 0.01; // 粗略估计
// 3. 计算滑移率测量值
float measuredSlip[4];
for (int i = 0; i < 4; i++) {
float expectedSpeed = bodyVx / 0.8; // 运动学推算
measuredSlip[i] = 1.0 - wheelSpeed[i] / (expectedSpeed + 0.01);
measuredSlip[i] = constrain(measuredSlip[i], 0, 0.9);
}
// 4. EKF滤波滑移率
ekfUpdate(measuredSlip);
// 5. 模糊滑模控制
float targetSpeed[4] = {1.0, 1.0, -1.0, -1.0}; // 目标轮速
for (int i = 0; i < 4; i++) {
float error = targetSpeed[i] - wheelSpeed[i];
static float lastError[4] = {0};
float errorRate = (error - lastError[i]) / 0.01;
lastError[i] = error;
float s = slidingSurface(error, errorRate);
float torque = fuzzySMCControl(s, ekf_x[i]);
torque = constrain(torque, -3, 3);
// 分配到对应电机
switch(i) {
case 0: motorFL.move(torque); break;
case 1: motorFR.move(torque); break;
case 2: motorRL.move(torque); break;
case 3: motorRR.move(torque); break;
}
}
delay(10);
}
核心要点：扩展卡尔曼滤波融合轮速编码器与IMU数据实时估计各轮滑移率，模糊滑模控制器根据滑移状态动态调整力矩分配。滑移率大时降低该轮力矩输出恢复抓地力，同时保持系统在滑模面附近收敛，对参数扰动具有强鲁棒性。
要点解读
-
卡尔曼滤波是传感器融合的标准“净化器”
自平衡和力控系统依赖精准的传感器数据，而MPU6050等低成本传感器存在噪声和漂移。卡尔曼滤波通过“预测-校正”机制融合加速度计（长期准但噪声大）和陀螺仪（短期准但漂移）的数据，输出最优估计。调参关键是Q（过程噪声）和R（测量噪声）矩阵的设定，通常R需根据实际传感器噪声水平手动测量。 -
自适应模糊控制是“经验决策”的数字化表达
传统PID依赖精确数学模型，在非线性、时变系统中易失稳。模糊控制将控制经验编码为“If-Then”规则（如“若误差大且误差变化率大，则增大Kp”），通过隶属度函数处理连续状态，输出平滑的控制量。案例一中的模糊Kp调整就是这一思想的体现。 -
模糊+卡尔曼的协同是“感知-决策-执行”闭环的关键
卡尔曼滤波解决“感知”问题——从噪声中提取真实状态，模糊逻辑解决“决策”问题——将状态映射为最优控制量。两者协同使系统能在负载突变、地形变化时快速自适应，是复杂环境下机器人控制的理想架构。 -
算法轻量化是Arduino平台落地的工程核心
标准模糊Q学习和EKF在Arduino Uno上无法流畅运行。工程实践中需采用：
状态空间压缩：如倒立摆只估计俯仰角和角速度两个状态
整数运算替代浮点：或将浮点转为定点数（Q格式）
简化模型：案例二将连续姿态模糊化为5×5离散状态，大幅降低计算量
硬件加速：采用ESP32（双核，FPU）或STM32F4替代8位AVR -
控制周期与定时器中断是实时性的保障
卡尔曼滤波和模糊推理必须在严格的时间窗口内完成。FOC电流环需在硬件定时器中断中运行（10-20kHz），确保不被主循环打断。主循环的控制周期建议维持在500Hz-1kHz，使用micros()或定时器中断替代delay()，避免阻塞控制更新。
1、双轮平衡机器人自适应模糊平衡控制+卡尔曼滤波
场景说明
双轮平衡机器人需实时调整BLDC电机扭矩，维持机身竖直平衡。系统面临两大挑战：
机器人重心变化（如加载重物）、地面摩擦突变（如地毯→瓷砖）导致模型参数不确定；
陀螺仪（测角速度）有零点漂移，加速度计（测倾角）易受加速度干扰，传感器数据需融合。
核心设计
卡尔曼滤波：融合MPU6050的加速度计与陀螺仪数据，输出高精度倾角θ（机身偏离竖直的角度）和角速度ω；
自适应模糊控制：根据倾角θ和角速度ω实时调整模糊规则的比例因子，应对模型变化，输出PWM占空比控制BLDC扭矩。
完整参考代码（Arduino Mega 2560）
#include <Wire.h>
#include <I2Cdev.h>
#include <MPU6050.h> // 需安装I2Cdev、MPU6050库
#include <FuzzyLogic.h> // 可替换为Arduino自带的Fuzzy库，或自定义模糊逻辑
// ---------- 硬件配置 ----------
MPU6050 mpu;
const int motorLeftPin1 = 9, motorLeftPin2 = 10; // 左BLDC电机H桥引脚
const int motorRightPin1 = 11, motorRightPin2 = 12; // 右BLDC电机H桥引脚
const int PWM_MAX = 255; // PWM最大值
// ---------- 卡尔曼滤波参数 ----------
struct KalmanState {
float Q_angle; // 角度测量噪声方差（越小越信任测量值）
float Q_gyro; // 角速度测量噪声方差
float R_angle; // 角度估计噪声方差
float angle; // 融合后的倾角（rad）
float bias; // 陀螺仪零点漂移补偿
float rate; // 融合后的角速度（rad/s）
float P[2][2]; // 估计误差协方差矩阵
} kalman;
// 初始化卡尔曼滤波器
void kalman_init() {
kalman.Q_angle = 0.001; // 倾角噪声：加速度计误差
kalman.Q_gyro = 0.003; // 角速度噪声：陀螺仪误差
kalman.R_angle = 0.03; // 角度估计噪声：模型不确定性
kalman.angle = 0;
kalman.bias = 0;
kalman.rate = 0;
// 协方差矩阵初始化
kalman.P[0][0] = 0; kalman.P[0][1] = 0;
kalman.P[1][0] = 0; kalman.P[1][1] = 0;
}
// 卡尔曼滤波融合传感器数据
void kalman_update(float acc_angle, float gyro_rate, float dt) {
// 1. 预测阶段：用陀螺仪（修正零点漂移后）预测下一时刻角度
kalman.rate = gyro_rate - kalman.bias;
float angle_pred = kalman.angle + kalman.rate * dt;
// 2. 更新协方差矩阵（预测阶段）
kalman.P[0][0] += dt * (dt * kalman.P[1][1] - kalman.P[0][1] - kalman.P[1][0] + kalman.Q_angle);
kalman.P[0][1] -= dt * kalman.P[1][1];
kalman.P[1][0] -= dt * kalman.P[1][1];
kalman.P[1][1] += kalman.Q_gyro * dt;
// 3. 计算卡尔曼增益
float S = kalman.P[0][0] + kalman.R_angle;
float K0 = kalman.P[0][0] / S;
float K1 = kalman.P[1][0] / S;
// 4. 修正预测值：用加速度计测量值更新
float y = acc_angle - angle_pred;
kalman.angle += K0 * y;
kalman.bias += K1 * y;
// 5. 更新协方差矩阵（修正后）
kalman.P[0][0] -= K0 * kalman.P[0][0];
kalman.P[0][1] -= K0 * kalman.P[0][1];
kalman.P[1][0] -= K1 * kalman.P[0][0];
kalman.P[1][1] -= K1 * kalman.P[0][1];
// 6. 输出融合后的角速度
kalman.rate = gyro_rate - kalman.bias;
}
// ---------- 自适应模糊控制器 ----------
struct FuzzySet { float low, mid, high; }; // 模糊集合边界
struct FuzzyRule { int input1, input2, output; }; // 模糊规则：输入1→输入2→输出
struct FuzzyController {
FuzzySet setAngle, setGyro; // 倾角、角速度的模糊集合
FuzzyRule rules[3]; // 模糊规则库（可根据需求扩展）
float kp; float kp_old; // 自适应调整的比例因子（当前/历史）
float pwm; // 输出PWM
} fuzzy;
// 初始化模糊控制器
void fuzzy_init() {
// 倾角模糊集合（单位：度）：大负、零、大正
fuzzy.setAngle.low = -15; fuzzy.setAngle.mid = 0; fuzzy.setAngle.high = 15;
// 角速度模糊集合（单位：度/s）：负、零、正
fuzzy.setGyro.low = -30; fuzzy.setGyro.mid = 0; fuzzy.setGyro.high = 30;
// 模糊规则：倾角→角速度→输出扭矩方向
fuzzy.rules[0] = {0, 0, -1}; // 倾角负+角速度负→反转
fuzzy.rules[1] = {1, 1, 1}; // 倾角正+角速度正→正转
fuzzy.rules[2] = {2, 2, 0}; // 倾角零+角速度零→停止
fuzzy.kp = 1.0; fuzzy.kp_old = 1.0;
fuzzy.pwm = 0;
}
// 模糊化：将精确值映射到模糊集合隶属度（三角形隶属函数）
float fuzzy_membership(float x, float low, float mid, float high) {
if (x < low) return 0;
if (x >= low && x < mid) return (x - low) / (mid - low);
if (x >= mid && x <= high) return (high - x) / (high - mid);
return 0;
}
// 去模糊化：用重心法计算精确PWM输出
float fuzzy_defuzzify(float mNeg, float mZero, float mPos) {
float den = mNeg + mZero + mPos + 1e-6; // 防止除零
return (-15 * mNeg + 0 * mZero + 15 * mPos) / den;
}
// 自适应调整比例因子：根据倾角误差变化率调整kp（应对参数突变）
float adaptive_kp(float theta_error, float theta_error_prev, float dt) {
float error_deriv = (theta_error - theta_error_prev) / dt;
// 误差变化率越大，越需要增强控制（kp增大）
float kp_new = fuzzy.kp_old + 0.1 * error_deriv;
// 限制kp范围，防止振荡
return constrain(kp_new, 0.5, 2.0);
}
// 模糊控制主函数
void fuzzy_control(float angle, float rate) {
// 1. 模糊化：计算倾角、角速度的隶属度
float mNegAngle = fuzzy_membership(angle, fuzzy.setAngle.low, fuzzy.setAngle.mid, 0);
float mZeroAngle = fuzzy_membership(angle, 0, fuzzy.setAngle.mid, fuzzy.setAngle.high);
float mPosAngle = fuzzy_membership(angle, 0, fuzzy.setAngle.high, fuzzy.setAngle.high);
float mNegGyro = fuzzy_membership(rate, fuzzy.setGyro.low, fuzzy.setGyro.mid, 0);
float mZeroGyro = fuzzy_membership(rate, 0, fuzzy.setGyro.mid, fuzzy.setGyro.high);
float mPosGyro = fuzzy_membership(rate, 0, fuzzy.setGyro.high, fuzzy.setGyro.high);
// 2. 推理：根据模糊规则计算输出隶属度
float mNegOut = min(mNegAngle, mNegGyro);
float mZeroOut = min(mZeroAngle, mZeroGyro);
float mPosOut = min(mPosAngle, mPosGyro);
// 3. 自适应调整kp（此处简化为基于倾角误差的调整，可扩展为自适应算法）
fuzzy.kp = adaptive_kp(angle, 0, 0.01); // 用当前倾角作为误差，dt=0.01s
// 4. 去模糊化：计算基础PWM
fuzzy.pwm = fuzzy_defuzzify(mNegOut, mZeroOut, mPosOut);
// 5. 比例因子修正：乘以自适应kp
fuzzy.pwm *= fuzzy.kp;
// 6. 限幅：防止PWM溢出
fuzzy.pwm = constrain(fuzzy.pwm, -PWM_MAX, PWM_MAX);
fuzzy.kp_old = fuzzy.kp; // 保存历史kp用于下次调整
}
// ---------- BLDC电机驱动函数 ----------
void setMotorPWM(int pin1, int pin2, float pwm) {
if (pwm > 0) {
analogWrite(pin1, constrain(pwm, 0, PWM_MAX));
analogWrite(pin2, 0);
} else if (pwm < 0) {
analogWrite(pin1, 0);
analogWrite(pin2, constrain(-pwm, 0, PWM_MAX));
} else {
analogWrite(pin1, 0);
analogWrite(pin2, 0);
}
}
void motorUpdate(float leftPWM, float rightPWM) {
setMotorPWM(motorLeftPin1, motorLeftPin2, leftPWM);
setMotorPWM(motorRightPin1, motorRightPin2, rightPWM);
}
// ---------- 主程序 ----------
void setup() {
Serial.begin(115200);
Wire.begin();
mpu.initialize();
if (!mpu.testConnection()) {
Serial.println("MPU6050连接失败！");
while (1);
}
kalman_init();
fuzzy_init();
pinMode(motorLeftPin1, OUTPUT); pinMode(motorLeftPin2, OUTPUT);
pinMode(motorRightPin1, OUTPUT); pinMode(motorRightPin2, OUTPUT);
Serial.println("系统初始化完成！");
}
void loop() {
// 1. 读取MPU6050原始数据
int16_t ax = mpu.getAccelerationX(), ay = mpu.getAccelerationY(), az = mpu.getAccelerationZ();
int16_t gx = mpu.getRotationX(), gy = mpu.getRotationY(), gz = mpu.getRotationZ();
// 2. 计算加速度计倾角（转换为度）
float acc_angle = atan2(ay, az) * 180 / M_PI;
// 计算陀螺仪角速度（度/s）
float gyro_rate = gx / 131.0; // MPU6050陀螺仪灵敏度：131 LSB/°/s
// 3. 卡尔曼滤波融合
float dt = 0.01; // 控制周期10ms
kalman_update(acc_angle, gyro_rate, dt);
float angle = kalman.angle; // 融合后的高精度倾角
float rate = kalman.rate; // 融合后的高精度角速度
// 4. 自适应模糊控制输出
fuzzy_control(angle, rate);
// 5. 驱动左右电机（对称控制，保持平衡）
motorUpdate(fuzzy.pwm, fuzzy.pwm);
// 6. 调试输出（可选）
Serial.print("Angle: "); Serial.print(angle);
Serial.print("\tRate: "); Serial.print(rate);
Serial.print("\tPWM: "); Serial.print(fuzzy.pwm);
Serial.print("\tKp: "); Serial.println(fuzzy.kp);
delay(10); // 匹配控制周期
}
5、移动机器人自适应模糊路径跟踪+卡尔曼滤波
场景说明
移动机器人沿预设直线路径行驶时，受地面摩擦变化（如沙地→水泥地）、负载突变（如搭载重物）影响，传统PID易超调或震荡。需结合：
卡尔曼滤波：融合左右轮编码器数据，输出高精度轮速和位置；
自适应模糊控制：根据路径偏差和偏差变化率，实时调整控制规则，实现稳定跟踪。
核心设计
传感器融合：左右轮各配1个编码器，卡尔曼滤波输出轮速和机器人质心位置；
路径跟踪：用磁导航传感器（或视觉）检测路径偏差，自适应模糊控制器调整左右轮PWM，修正偏差。
完整参考代码（Arduino Mega 2560）
#include <Wire.h>
#include <I2Cdev.h>
#include <MPU6050.h>
// ---------- 硬件配置 ----------
const int leftEncoderPinA = 2, leftEncoderPinB = 3; // 左轮编码器
const int rightEncoderPinA = 4, rightEncoderPinB = 5; // 右轮编码器
const int leftMotorPin1 = 9, leftMotorPin2 = 10;
const int rightMotorPin1 = 11, rightMotorPin2 = 12;
const int magnetSensorPin = A0; // 磁导航传感器（检测路径偏差）
const int PWM_MAX = 255;
// ---------- 编码器计数变量 ----------
volatile long leftCount = 0, rightCount = 0;
void leftEncoderISR() {
if (digitalRead(leftEncoderPinA)) leftCount++;
else leftCount--;
}
void rightEncoderISR() {
if (digitalRead(rightEncoderPinA)) rightCount++;
else rightCount--;
}
// ---------- 卡尔曼滤波状态 ----------
struct RobotKalmanState {
float x; // 机器人质心x位置（m）
float y; // 质心y位置
float theta; // 航向角（rad）
float vL, vR; // 左右轮速（m/s）
float P[3][3]; // 状态误差协方差矩阵
float dt; // 控制周期
} robotKalman;
// 初始化机器人卡尔曼滤波器
void robot_kalman_init() {
robotKalman.x = 0; robotKalman.y = 0; robotKalman.theta = 0;
robotKalman.vL = 0; robotKalman.vR = 0;
robotKalman.dt = 0.01;
// 初始化协方差矩阵
for (int i=0; i<3; i++) for (int j=0; j<3; j++) robotKalman.P[i][j] = 0.1;
}
// 更新卡尔曼状态：融合编码器数据，输出位置和航向角
void robot_kalman_update(float leftSpeed, float rightSpeed) {
// 1. 运动模型：机器人位置更新（轮式运动学方程）
float ds = (leftSpeed + rightSpeed) * robotKalman.dt / 2;
float dtheta = (rightSpeed - leftSpeed) * robotKalman.dt / 0.35; // 0.35m：轮距
float x_pred = robotKalman.x + ds * cos(robotKalman.theta + dtheta/2);
float y_pred = robotKalman.y + ds * sin(robotKalman.theta + dtheta/2);
float theta_pred = robotKalman.theta + dtheta;
// 2. 测量更新（此处简化为直接用编码器数据，可加入磁罗盘/IMU数据融合）
// 实际可扩展为：测量值z=[x_meas, y_meas, theta_meas]，用卡尔曼增益修正预测值
robotKalman.x = x_pred;
robotKalman.y = y_pred;
robotKalman.theta = theta_pred;
robotKalman.vL = leftSpeed;
robotKalman.vR = rightSpeed;
// 3. 更新协方差矩阵（简化版，实际需计算过程噪声和测量噪声）
robotKalman.P[0][0] += 0.01 * robotKalman.dt;
robotKalman.P[1][1] += 0.01 * robotKalman.dt;
robotKalman.P[2][2] += 0.02 * robotKalman.dt;
}
// ---------- 自适应模糊路径跟踪控制器 ----------
struct PathFuzzyController {
float pathError; // 路径偏差（传感器输出值，越大偏离越远）
float errorDeriv; // 偏差变化率
float leftPWM, rightPWM; // 左右轮PWM输出
float kp, ki, kd; // 自适应调整的PID参数（用模糊规则修正）
float errorPrev; // 上一次偏差
} pathFuzzy;
// 初始化路径跟踪模糊控制器
void path_fuzzy_init() {
pathFuzzy.errorPrev = 0;
pathFuzzy.kp = 1.0; pathFuzzy.ki = 0.0; pathFuzzy.kd = 0.1;
pathFuzzy.leftPWM = pathFuzzy.rightPWM = 0;
}
// 模糊规则：偏差E→偏差变化率EC→PID参数调整量
float fuzzy_rule(float E, float EC) {
if (E > 20) return 0.2; // 偏差大：增大kp
if (E > 5 && E <=20) return 0.1; // 偏差中：适当增大
if (abs(E) <=5) return 0; // 偏差小：保持
if (E < -20) return -0.2; // 偏差负大：减小kp
return -0.1; // 偏差负中：适当减小
}
// 自适应模糊控制主函数：根据路径偏差调整左右轮速
void path_fuzzy_control(float pathDeviation) {
// 1. 计算偏差和偏差变化率
pathFuzzy.pathError = pathDeviation;
pathFuzzy.errorDeriv = (pathFuzzy.pathError - pathFuzzy.errorPrev) / robotKalman.dt;
// 2. 模糊推理：调整kp
float deltaKp = fuzzy_rule(pathFuzzy.pathError, pathFuzzy.errorDeriv);
pathFuzzy.kp += deltaKp;
pathFuzzy.kp = constrain(pathFuzzy.kp, 0.5, 2.0); // 限制kp范围
// 3. 计算左右轮目标PWM：偏差为正→左轮减速、右轮加速（修正左转）
float basePWM = 150; // 基础PWM
float correction = pathFuzzy.kp * pathFuzzy.pathError;
pathFuzzy.leftPWM = basePWM - correction;
pathFuzzy.rightPWM = basePWM + correction;
// 4. 限幅
pathFuzzy.leftPWM = constrain(pathFuzzy.leftPWM, 0, PWM_MAX);
pathFuzzy.rightPWM = constrain(pathFuzzy.rightPWM, 0, PWM_MAX);
pathFuzzy.errorPrev = pathFuzzy.pathError;
}
// ---------- 编码器→轮速转换 ----------
float encoderToSpeed(volatile long& count, float radius, float dt) {
long delta = count;
count = 0; // 清零计数
return (delta * 2 * M_PI * radius) / (360 * dt); // 编码器每圈360脉冲，轮半径0.05m
}
// ---------- 电机驱动 ----------
void setMotorPWM(int pin1, int pin2, float pwm) {
if (pwm < 0) pwm = 0;
analogWrite(pin1, pwm);
analogWrite(pin2, 0);
}
void motorUpdate(float leftPWM, float rightPWM) {
setMotorPWM(leftMotorPin1, leftMotorPin2, leftPWM);
setMotorPWM(rightMotorPin1, rightMotorPin2, rightPWM);
}
// ---------- 主程序 ----------
void setup() {
Serial.begin(115200);
pinMode(leftEncoderPinA, INPUT_PULLUP);
pinMode(leftEncoderPinB, INPUT_PULLUP);
pinMode(rightEncoderPinA, INPUT_PULLUP);
pinMode(rightEncoderPinB, INPUT_PULLUP);
attachInterrupt(0, leftEncoderISR, CHANGE);
attachInterrupt(1, rightEncoderISR, CHANGE);
pinMode(leftMotorPin1, OUTPUT); pinMode(leftMotorPin2, OUTPUT);
pinMode(rightMotorPin1, OUTPUT); pinMode(rightMotorPin2, OUTPUT);
robot_kalman_init();
path_fuzzy_init();
Serial.println("路径跟踪系统初始化完成！");
}
void loop() {
float dt = 0.01; // 10ms控制周期
// 1. 计算左右轮速（编码器转速度）
float leftSpeed = encoderToSpeed(leftCount, 0.05, dt); // 轮半径0.05m
float rightSpeed = encoderToSpeed(rightCount, 0.05, dt);
// 2. 卡尔曼滤波更新位置和航向角
robot_kalman_update(leftSpeed, rightSpeed);
// 3. 读取磁导航传感器（路径偏差值：0~1023，中间为512）
float magnetValue = analogRead(magnetSensorPin);
float pathDeviation = magnetValue - 512; // 正：偏右，负：偏左
// 4. 自适应模糊控制输出
path_fuzzy_control(pathDeviation);
// 5. 驱动电机
motorUpdate(pathFuzzy.leftPWM, pathFuzzy.rightPWM);
// 6. 调试输出
Serial.print("X: "); Serial.print(robotKalman.x);
Serial.print("\tY: "); Serial.print(robotKalman.y);
Serial.print("\tPathDev: "); Serial.print(pathDeviation);
Serial.print("\tKp: "); Serial.println(pathFuzzy.kp);
delay(10);
}
6、BLDC机械臂自适应模糊目标跟随+卡尔曼滤波
场景说明
机械臂需实时跟踪运动目标（如小车），目标速度突变、环境光线变化会导致视觉检测噪声大、机械臂模型非线性。解决方案：
卡尔曼滤波：融合视觉传感器（OpenMV/摄像头）与编码器数据，输出高精度目标位置和机械臂关节角度；
自适应模糊控制：根据目标位置偏差和机械臂关节速度，自适应调整关节PWM，实现平稳跟随。
核心设计
传感器融合：视觉传感器检测目标位置，编码器检测机械臂关节角度，卡尔曼滤波输出融合后的目标坐标和关节角度；
目标跟随：自适应模糊控制器根据关节偏差和偏差变化率，输出关节PWM，控制BLDC电机驱动机械臂。
完整参考代码（Arduino Mega 2560）
// ---------- 硬件配置 ----------
const int joint1EncoderPinA = 2, joint1EncoderPinB = 3; // 关节1编码器
const int joint2EncoderPinA = 4, joint2EncoderPinB = 5; // 关节2编码器
const int joint1MotorPin1 = 9, joint1MotorPin2 = 10;
const int joint2MotorPin1 = 11, joint2MotorPin2 = 12;
const int SerialPort = 0; // 串口接收视觉传感器数据（OpenMV发送）
const int PWM_MAX = 255;
// ---------- 编码器计数 ----------
volatile long joint1Count = 0, joint2Count = 0;
void joint1EncoderISR() {
if (digitalRead(joint1EncoderPinA)) joint1Count++; else joint1Count--;
}
void joint2EncoderISR() {
if (digitalRead(joint2EncoderPinA)) joint2Count++; else joint2Count--;
}
// ---------- 卡尔曼滤波状态（目标+机械臂关节） ----------
struct TrackingKalmanState {
// 目标位置
float targetX, targetY;
float targetVx, targetVy;
float targetP[2][2];
// 机械臂关节角度
float joint1Angle, joint2Angle;
float joint1Speed, joint2Speed;
float jointP[2][2];
float dt;
} trackingKalman;
void tracking_kalman_init() {
trackingKalman.targetX = trackingKalman.targetY = 0;
trackingKalman.targetVx = trackingKalman.targetVy = 0;
trackingKalman.joint1Angle = trackingKalman.joint2Angle = 0;
trackingKalman.joint1Speed = trackingKalman.joint2Speed = 0;
trackingKalman.dt = 0.01;
// 初始化协方差矩阵
trackingKalman.targetP[0][0] = 0.1; trackingKalman.targetP[0][1] = 0;
trackingKalman.targetP[1][0] = 0; trackingKalman.targetP[1][1] = 0.1;
trackingKalman.jointP[0][0] = 0.05; trackingKalman.jointP[0][1] = 0;
trackingKalman.jointP[1][0] = 0; trackingKalman.jointP[1][1] = 0.05;
}
// 更新目标位置卡尔曼滤波（融合视觉数据）
void update_target_kalman(float xMeas, float yMeas) {
// 1. 预测目标位置（假设目标匀速运动）
float xPred = trackingKalman.targetX + trackingKalman.targetVx * trackingKalman.dt;
float yPred = trackingKalman.targetY + trackingKalman.targetVy * trackingKalman.dt;
float vxPred = trackingKalman.targetVx;
float vyPred = trackingKalman.targetVy;
// 2. 卡尔曼增益计算（简化版）
float Kx = trackingKalman.targetP[0][0] / (trackingKalman.targetP[0][0] + 0.1);
float Ky = trackingKalman.targetP[1][1] / (trackingKalman.targetP[1][1] + 0.1);
// 3. 修正预测值
trackingKalman.targetX = xPred + Kx * (xMeas - xPred);
trackingKalman.targetY = yPred + Ky * (yMeas - yPred);
// 4. 更新协方差矩阵
trackingKalman.targetP[0][0] *= (1 - Kx);
trackingKalman.targetP[1][1] *= (1 - Ky);
}
// 更新关节角度卡尔曼滤波（融合编码器数据）
void update_joint_kalman(float angleMeas1, float speedMeas1, float angleMeas2, float speedMeas2) {
// 预测关节角度
float angle1Pred = trackingKalman.joint1Angle + trackingKalman.joint1Speed * trackingKalman.dt;
float angle2Pred = trackingKalman.joint2Angle + trackingKalman.joint2Speed * trackingKalman.dt;
// 卡尔曼增益
float K1 = trackingKalman.jointP[0][0] / (trackingKalman.jointP[0][0] + 0.05);
float K2 = trackingKalman.jointP[1][1] / (trackingKalman.jointP[1][1] + 0.05);
// 修正
trackingKalman.joint1Angle = angle1Pred + K1 * (angleMeas1 - angle1Pred);
trackingKalman.joint2Angle = angle2Pred + K2 * (angleMeas2 - angle2Pred);
trackingKalman.joint1Speed = speedMeas1;
trackingKalman.joint2Speed = speedMeas2;
// 更新协方差
trackingKalman.jointP[0][0] *= (1 - K1);
trackingKalman.jointP[1][1] *= (1 - K2);
}
// ---------- 自适应模糊目标跟随控制器 ----------
struct FollowFuzzyController {
float joint1Error, joint1Deriv;
float joint2Error, joint2Deriv;
float joint1PWM, joint2PWM;
float kp1, kp2; // 自适应调整的关节比例因子
float error1Prev, error2Prev;
} followFuzzy;
void follow_fuzzy_init() {
followFuzzy.error1Prev = followFuzzy.error2Prev = 0;
followFuzzy.kp1 = followFuzzy.kp2 = 1.0;
followFuzzy.joint1PWM = followFuzzy.joint2PWM = 0;
}
// 模糊规则：关节偏差E→偏差变化率EC→kp调整量
float fuzzy_kp_adjust(float E, float EC) {
if (E > 10) return 0.15; // 偏差大：增大kp
if (E > 3 && E <=10) return 0.08; // 偏差中：适当增大
if (abs(E) <=3) return 0; // 偏差小：保持
if (E < -10) return -0.15; // 偏差负大：减小kp
return -0.08; // 偏差负中：适当减小
}
// 计算关节目标角度（从目标位置到机械臂末端的逆运动学，简化版）
void compute_joint_target(float targetX, float targetY, float& target1, float& target2) {
// 简化：机械臂为二连杆，长度L1=0.3m，L2=0.2m
float L1 = 0.3, L2 = 0.2;
float r = sqrt(targetX*targetX + targetY*targetY);
float theta2 = acos((r*r - L1*L1 - L2*L2)/(2*L1*L2));
float theta1 = atan2(targetY, targetX) - atan2(L2*sin(theta2), L1+L2*cos(theta2));
target1 = theta1 * 180 / M_PI; // 转角度
target2 = theta2 * 180 / M_PI;
}
// 自适应模糊控制主函数
void follow_fuzzy_control() {
// 1. 计算关节目标角度（从融合后的目标位置计算）
float target1, target2;
compute_joint_target(trackingKalman.targetX, trackingKalman.targetY, target1, target2);
// 2. 计算关节偏差和变化率
followFuzzy.joint1Error = target1 - trackingKalman.joint1Angle;
followFuzzy.joint2Error = target2 - trackingKalman.joint2Angle;
followFuzzy.joint1Deriv = (followFuzzy.joint1Error - followFuzzy.error1Prev) / trackingKalman.dt;
followFuzzy.joint2Deriv = (followFuzzy.joint2Error - followFuzzy.error2Prev) / trackingKalman.dt;
// 3. 模糊推理调整kp
followFuzzy.kp1 += fuzzy_kp_adjust(followFuzzy.joint1Error, followFuzzy.joint1Deriv);
followFuzzy.kp2 += fuzzy_kp_adjust(followFuzzy.joint2Error, followFuzzy.joint2Deriv);
followFuzzy.kp1 = constrain(followFuzzy.kp1, 0.5, 2.0);
followFuzzy.kp2 = constrain(followFuzzy.kp2, 0.5, 2.0);
// 4. 计算关节PWM输出（P控制）
float basePWM = 100;
followFuzzy.joint1PWM = basePWM + followFuzzy.kp1 * followFuzzy.joint1Error;
followFuzzy.joint2PWM = basePWM + followFuzzy.kp2 * followFuzzy.joint2Error;
// 5. 限幅
followFuzzy.joint1PWM = constrain(followFuzzy.joint1PWM, -PWM_MAX, PWM_MAX);
followFuzzy.joint2PWM = constrain(followFuzzy.joint2PWM, -PWM_MAX, PWM_MAX);
// 保存历史偏差
followFuzzy.error1Prev = followFuzzy.joint1Error;
followFuzzy.error2Prev = followFuzzy.joint2Error;
}
// ---------- 电机驱动 ----------
void setJointMotorPWM(int pin1, int pin2, float pwm) {
if (pwm > 0) {
analogWrite(pin1, constrain(pwm, 0, PWM_MAX));
analogWrite(pin2, 0);
} else if (pwm < 0) {
analogWrite(pin1, 0);
analogWrite(pin2, constrain(-pwm, 0, PWM_MAX));
} else {
analogWrite(pin1, 0);
analogWrite(pin2, 0);
}
}
void jointMotorUpdate() {
setJointMotorPWM(joint1MotorPin1, joint1MotorPin2, followFuzzy.joint1PWM);
setJointMotorPWM(joint2MotorPin1, joint2MotorPin2, followFuzzy.joint2PWM);
}
// ---------- 主程序 ----------
void setup() {
Serial.begin(115200);
pinMode(joint1EncoderPinA, INPUT_PULLUP);
pinMode(joint1EncoderPinB, INPUT_PULLUP);
pinMode(joint2EncoderPinA, INPUT_PULLUP);
pinMode(joint2EncoderPinB, INPUT_PULLUP);
attachInterrupt(0, joint1EncoderISR, CHANGE);
attachInterrupt(1, joint2EncoderISR, CHANGE);
pinMode(joint1MotorPin1, OUTPUT); pinMode(joint1MotorPin2, OUTPUT);
pinMode(joint2MotorPin1, OUTPUT); pinMode(joint2MotorPin2, OUTPUT);
tracking_kalman_init();
follow_fuzzy_init();
Serial.println("机械臂目标跟随系统初始化完成！");
}
void loop() {
float dt = 0.01;
// 1. 串口接收视觉传感器数据（格式：X,Y\n）
if (Serial.available()) {
String data = Serial.readStringUntil('\n');
int comma = data.indexOf(',');
if (comma != -1) {
float xMeas = data.substring(0, comma).toFloat();
float yMeas = data.substring(comma+1).toFloat();
update_target_kalman(xMeas, yMeas);
}
}
// 2. 读取关节编码器数据，计算角度和速度
long delta1 = joint1Count; joint1Count = 0;
long delta2 = joint2Count; joint2Count = 0;
float angle1Meas = delta1 * 360.0 / 1000.0; // 假设1000脉冲/圈
float speed1Meas = angle1Meas / dt;
float angle2Meas = delta2 * 360.0 / 1000.0;
float speed2Meas = angle2Meas / dt;
// 3. 更新关节卡尔曼滤波
update_joint_kalman(angle1Meas, speed1Meas, angle2Meas, speed2Meas);
// 4. 自适应模糊控制输出
follow_fuzzy_control();
// 5. 驱动关节电机
jointMotorUpdate();
// 6. 调试输出
Serial.print("Target: ("); Serial.print(trackingKalman.targetX);
Serial.print(","); Serial.print(trackingKalman.targetY);
Serial.print(")\tJoint1: "); Serial.print(trackingKalman.joint1Angle);
Serial.print("\tKp1: "); Serial.println(followFuzzy.kp1);
delay(10);
}
要点解读
- 卡尔曼滤波的本质：传感器数据“加权融合”，解决噪声与漂移
卡尔曼滤波的核心是“预测+修正”：
预测：用当前传感器数据（如陀螺仪角速度、编码器轮速）预测下一时刻状态（如倾角、位置），利用状态转移模型降低高频噪声；
修正：用另一传感器的测量值（如加速度计倾角、视觉目标位置）修正预测值，通过卡尔曼增益动态调整两者权重——噪声小的传感器权重高。
在三个案例中的作用：
平衡机器人：解决陀螺仪零点漂移和加速度计的加速度干扰，输出高精度倾角；
路径跟踪：消除编码器噪声，输出精准的轮速和位置；
目标跟随：融合视觉和编码器数据，降低视觉检测的随机噪声，输出稳定的目标位置和关节角度。 - 自适应模糊控制的核心：规则动态调整，应对不确定性
传统模糊控制的规则固定，无法适应机器人参数变化（如重心变化、负载突变）；而自适应模糊控制的关键是“让规则动起来”：
方式1：调整比例因子（如案例4、5）：根据系统状态（如倾角误差、路径偏差）动态修改输出的放大倍数，偏差大时增强控制，偏差小时减弱控制；
方式2：调整模糊规则（如案例6）：根据偏差和偏差变化率，实时修改规则的触发阈值或输出，应对模型非线性。
与BLDC结合的价值：BLDC电机驱动的机器人（平衡车、机械臂）是典型的非线性系统，传统PID对参数变化敏感，自适应模糊控制通过“边推理边调整”，鲁棒性显著提升。 - BLDC驱动的关键：H桥控制，实现双向调速
BLDC电机需可逆调速（正反转、转速可调），核心是H桥电路：
正转：PWM信号输出到H桥的高侧管脚，低侧接地，电流沿正方向流过电机；
反转：PWM信号输出到低侧管脚，高侧接地，电流反向；
调速：通过PWM占空比调整平均电压，占空比越大，转速越高。
代码中的关键逻辑：通过setMotorPWM函数，根据控制输出的正负，分别驱动H桥的对应管脚，实现双向调速。需注意：BLDC电机需配套驱动电路（如MOS管H桥、专用驱动芯片L6234），不能直接用Arduino引脚驱动大电流电机。 - 代码设计的黄金原则：“分层模块化”，解耦核心逻辑
三个案例的代码均遵循“功能模块化”设计，核心模块解耦，便于调试与移植：
传感器模块：负责读取原始数据（MPU6050、编码器、视觉传感器）；
滤波模块：实现卡尔曼滤波，输出融合后的高精度状态（倾角、位置、目标坐标）；
控制模块：实现自适应模糊控制，输出PWM控制指令；
驱动模块：将PWM转换为电机实际动作，控制BLDC运转。
优势：每个模块独立修改（如更换传感器、调整控制规则）不影响其他模块，代码可读性和可维护性大幅提升——这是工业级机器人代码的核心设计原则。 - 调试的优先级：“先滤波，后控制”，先稳再准
实际调试中，错误的调试顺序会导致系统崩溃，正确的优先级是：
卡尔曼滤波调试：确保传感器数据稳定，无异常波动（如平衡机器人倾角无跳变、路径跟踪位置无漂移）；
BLDC驱动调试：确保电机正反转正确，转速随PWM线性变化，无堵转、异响；
自适应模糊控制调试：先调基础模糊规则（保证规则逻辑正确），再调自适应参数（避免参数调整过度导致振荡）。
关键技巧：用串口打印中间变量（如滤波后的倾角、PWM输出、比例因子），实时观察系统状态；用小幅度、慢变化的参数调整，逐步逼近理想效果——比如案例1中，先让平衡机器人能勉强站稳，再优化模糊规则，最后调整自适应比例因子。
请注意：以上案例仅作为思路拓展的参考示例，不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异，均可能影响代码的适配性与使用方法的选择。在实际编程开发时，请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整，并通过多次实测验证效果；同时需确保硬件接线正确，充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码，使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性，避免因参数错误导致硬件损坏或运行异常。
DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。
更多推荐
1
0- 0
已为社区贡献251条内容
所有评论(0)
