一、为什么选择高通做边缘计算

在工业机器人、智能相机、自主移动机器人（AMR）等场景中，边缘计算平台需要同时满足以下诉求：

诉求	具体要求
异构算力	CPU + GPU + NPU + DSP 协同，覆盖控制、渲染、推理、信号处理
低功耗实时	典型功耗 10-25 W，满足电池供电 / 无风扇散热场景
功能安全	满足 IEC 61508 SIL2/SIL3，硬件安全岛 + 锁步双核
长生命周期	工业级温度（-40°C ~ 105°C），供货承诺 10 年以上
软件生态	原生支持 Linux、Android、ROS 2，提供开源 BSP

高通 Qualcomm Robotics / Qualcomm Intelligent Multimedia 产品线正是面向这些场景而设计的。本文将介绍三款代表性平台：QRB5165、高通跃龙IQ-9075 和 高通跃龙IQ-9100，梳理它们的硬件资源差异，并给出从零获取官方 BSP 的完整流程。

二、三款平台硬件概览

2.1 QRB5165 —— 机器人与智能相机的经典之选

QRB5165 基于高通骁龙 865 移动平台衍生，是高通第一款面向机器人和智能相机的专用 SoC，至今仍被大量出货的 AMR 和工业相机采用。

核心硬件规格：

子系统	规格
CPU	Kryo 585，1x Cortex-A77 @ 2.84 GHz + 3x A77 @ 2.42 GHz + 4x A55 @ 1.80 GHz
GPU	Adreno 650，支持 OpenCL 2.0 / Vulkan 1.1
NPU / DSP	Hexagon 698，15 TOPS (INT8)
ISP	Spectra 480，支持 2 亿像素单帧 / 4K@120fps 视频
视频编解码	8K@30fps / 4K@120fps H.265 硬编硬解
内存	LPDDR5 @ 2750 MHz，最大 16 GB
存储	UFS 3.1
连接	PCIe Gen3 x2、USB 3.1、UART、I2C、SPI、GPIO
功耗	典型 15 W
封装	17 mm × 17 mm PoP

典型开发板： Qualcomm Robotics RB5 Development Kit (Thundercomm TurboX RB5)

2.2 高通跃龙IQ-9075 —— 面向智能视觉的中端新选择

高通跃龙IQ-9075 是 2024 年发布的 Qualcomm Intelligent Multimedia 系列中端芯片，主打多路摄像头智能分析场景，适用于智能交通、零售分析、工业质检等领域。

核心硬件规格：

子系统	规格
CPU	Kryo（Cortex-A78 架构），8 核，主频最高 2.5 GHz
GPU	Adreno（支持 OpenCL 2.0 / Vulkan 1.1）
NPU / DSP	Hexagon，20 TOPS (INT8)
ISP	Spectra，支持多路 4K 摄像头并行处理
视频编解码	4K@60fps / 多路 1080p 并行 H.265 硬编硬解
内存	LPDDR5，最大 12 GB
存储	UFS 3.1 / eMMC 5.1
连接	PCIe Gen3、USB 3.0、UART、I2C、SPI、CAN-FD
功耗	典型 10-12 W
工作温度	-30°C ~ 105°C（工业级）

关键差异点： 相比 QRB5165，高通跃龙IQ-9075 在多路视频并行处理上做了针对性优化，ISP 管线支持更多并发流，且功耗更低，适合无风扇紧凑型部署。

2.3 高通跃龙IQ-9100 —— 功能安全旗舰，剑指工业机器人

高通跃龙IQ-9100 是该系列的旗舰，在高通跃龙IQ-9075 的基础上增加了硬件安全岛（Safety Island）和锁步双核 MCU，使其可以满足 IEC 61508 SIL3 等级的功能安全要求，是面向工业机器人、自动导引车（AGV）、医疗设备等安全关键领域的首选。

核心硬件规格：

子系统	规格
CPU	Kryo（Cortex-X2 + A710 + A510 架构），8 核，主频最高 3.0 GHz
GPU	Adreno（支持 OpenCL 2.0 / Vulkan 1.3）
NPU / DSP	Hexagon，36 TOPS (INT8)，支持 Transformer 硬件加速
ISP	Spectra，支持 4 路 4K 摄像头同时接入
视频编解码	8K@30fps / 多路 4K H.265/AV1 硬编硬解
安全岛	独立 Cortex-R52 锁步双核 MCU，硬件 ECC、看门狗、故障注入检测
功能安全等级	IEC 61508 SIL3 / ISO 13849 PLe
内存	LPDDR5X，最大 16 GB
存储	UFS 4.0
连接	PCIe Gen4 x4、USB 3.1、GbE TSN、UART、I2C、SPI、CAN-FD（×2）
功耗	典型 18-25 W
工作温度	-40°C ~ 105°C（汽车/工业级）

关键差异点： 安全岛是高通跃龙IQ-9100 的核心卖点。锁步双核 Cortex-R52 独立于主 CPU 运行，拥有自己的 SRAM 和中断控制器，可在主系统异常时独立执行安全制动逻辑。此外，CAN-FD 双路接口与 GbE TSN 支持使其可以直接对接工业机器人的 EtherCAT / PROFINET 等现场总线。

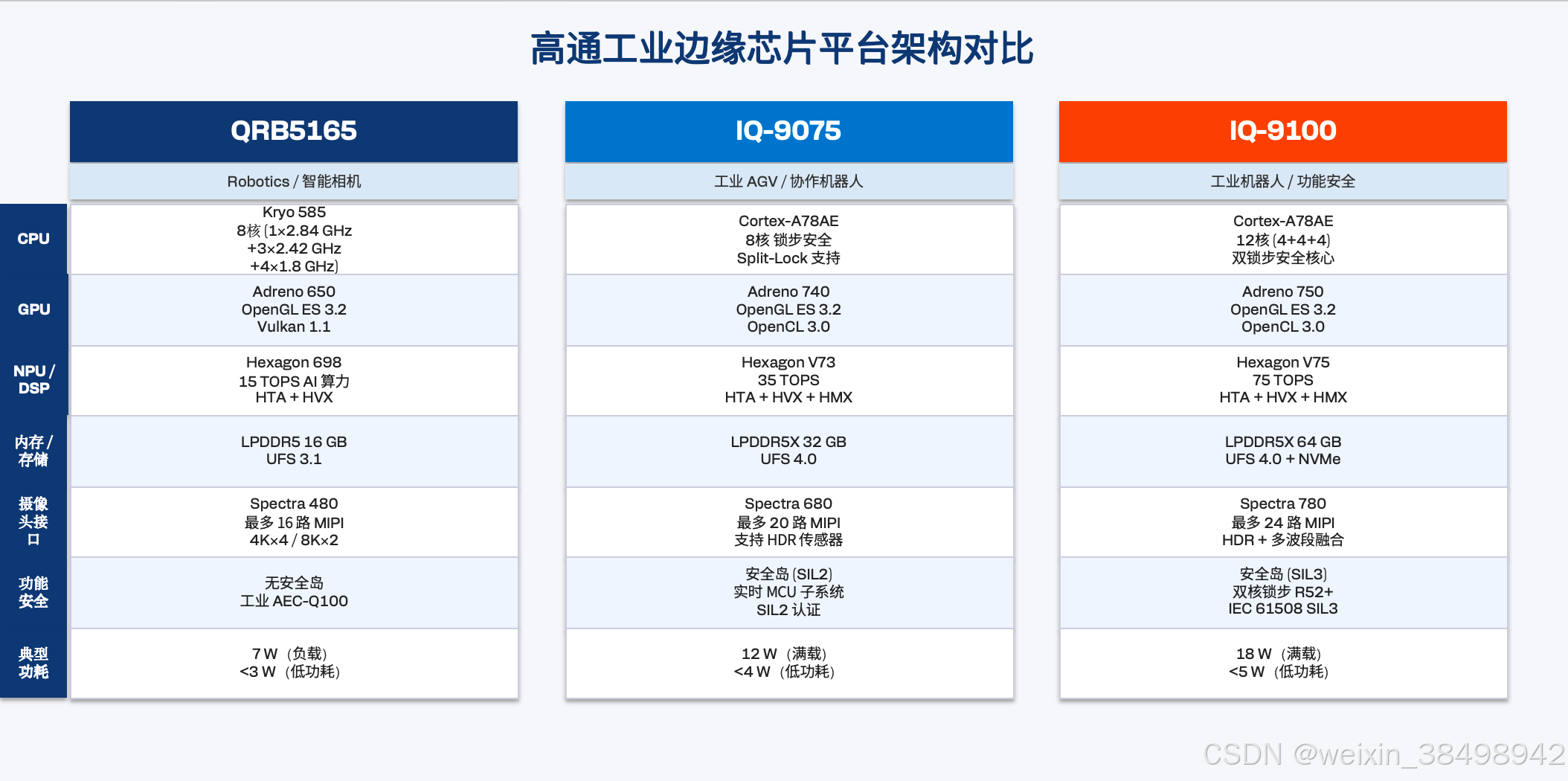

三、三款平台横向对比

维度	QRB5165	高通跃龙IQ-9075	高通跃龙IQ-9100
定位	机器人/智能相机	多路智能视觉	功能安全旗舰
CPU 性能	★★★★	★★★★	★★★★★
NPU 算力	15 TOPS	20 TOPS	36 TOPS
ISP 路数	双路 4K	多路 4K	4 路 4K
功能安全	无	无	SIL3 安全岛
CAN-FD	无	单路	双路
TSN 以太网	无	无	支持
功耗	~15 W	~10-12 W	~18-25 W
上市时间	2020	2024	2024
典型场景	AMR、工业相机	智能交通、零售	工业机器人、AGV、医疗

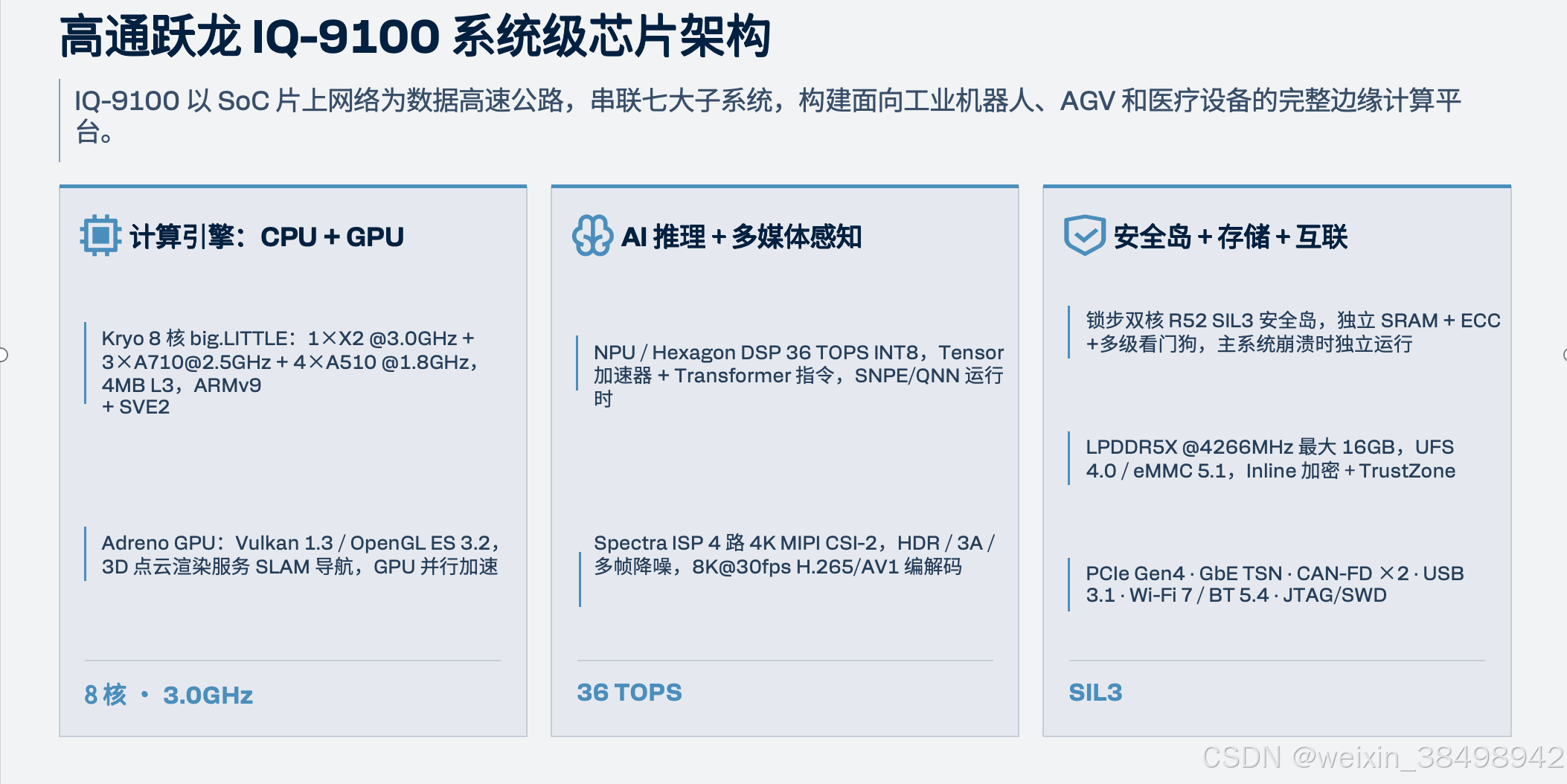

四、高通跃龙IQ-9100 系统级芯片架构详解

高通跃龙IQ-9100 是这三款平台中架构最复杂也最具代表性的一款，下面以它为例剖析高通边缘 SoC 的子系统组成。

4.1 计算子系统

• 应用处理器（AP）：8 核 Kryo CPU，采用 big.LITTLE 异构设计（1 × Cortex-X2 超大核 + 3 × Cortex-A710 大核 + 4 × Cortex-A510 小核），在高性能与低功耗之间灵活调度。

• GPU：Adreno GPU，主要用于 3D 可视化和 OpenCL 并行计算，在机器人场景中常用于点云渲染和路径规划加速。

• NPU/DSP：Hexagon 处理器，内置独立的张量加速器和标量/向量 DSP。36 TOPS 的算力可在端侧完成目标检测、语义分割、SLAM 等推理任务，无需上云。

4.2 多媒体子系统

• ISP（图像信号处理器）：Spectra ISP 支持最多 4 路 MIPI CSI-2 摄像头同时接入，支持 HDR、多帧降噪、硬件级 3A（自动曝光、自动对焦、自动白平衡）。

• 视频编解码：硬件 H.265/AV1 编解码器，支持 8K@30fps 或多路 4K 并行，适合边缘视频分析与录制。

4.3 安全子系统（Safety Island）

这是高通跃龙IQ-9100 区别于前两款芯片的核心模块：

• 锁步双核 Cortex-R52 MCU：两颗 R52 核心以锁步方式运行相同指令，任何不一致立即触发硬件异常，实现瞬时故障检测。

• 独立 SRAM + 中断控制器：安全岛拥有独立的存储和中断路径，不依赖主系统的 DDR 和 GIC，确保主系统崩溃时安全逻辑依然可执行。

• 硬件 ECC + 故障注入：对关键寄存器和存储施加 ECC 保护，支持故障注入测试以验证安全机制覆盖率。

• 看门狗定时器：多级看门狗监控主 CPU、DSP 和外设状态，超时未喂狗即触发安全动作（如机器人急停）。

4.4 连接子系统

• PCIe Gen4 x4：可外挂高速 NVMe 存储、以太网卡或专用加速器。

• GbE TSN（时间敏感网络）：支持 IEEE 802.1 TSN 标准，可与 EtherCAT / PROFINET 现场总线网关配合，满足工业实时通信需求。

• CAN-FD × 2：直连工业传感器和执行器，无需额外 CAN 控制器芯片。

• USB 3.1 / UART / I2C / SPI / GPIO：满足通用外设接入需求。

---

五、开发板与评估套件

平台	推荐开发板	关键特性
QRB5165	Qualcomm Robotics RB5 Kit	社区资源最丰富，ROS 2 官方适配

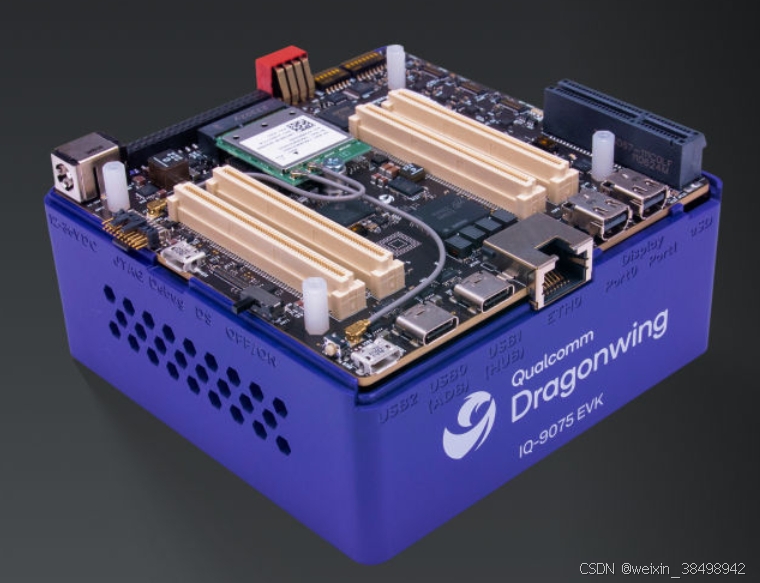

高通跃龙IQ-9075	Qualcomm Dragonwing IQ-9075 Vision Kit	多路摄像头扩展底板，预置视觉算法 Demo
高通跃龙IQ-9100	Qualcomm Dragonwing IQ-9100 Robotics Kit	安全岛调试接口、CAN-FD 和 TSN 物理接口

购买渠道：

1. Qualcomm 官方合作伙伴：Thundercomm（创通联达）、Lantronix 等

2. Arrow / Mouser / Digi-Key：搜索对应型号开发板

3. 高通开发者计划：通过 Qualcomm Developer Network 申请评估板借用

---

六、官方 BSP 获取与环境搭建

6.1 BSP 是什么

BSP（Board Support Package）是让 Linux 内核在特定硬件上运行所需的全部底层软件的集合，通常包括：

• Bootloader：如高通私有的 XBL（Extensible Boot Loader）+ ABL（Android Boot Loader）链

• Linux 内核：基于上游 LTS 内核的高通定制版本，含设备树与驱动

• 固件镜像：DSP / NPU / GPU / 安全岛等子处理器的固件 blob

• 根文件系统：基于 Yocto / Debian 的最小 rootfs

• 编译工具链：交叉编译器与构建脚本

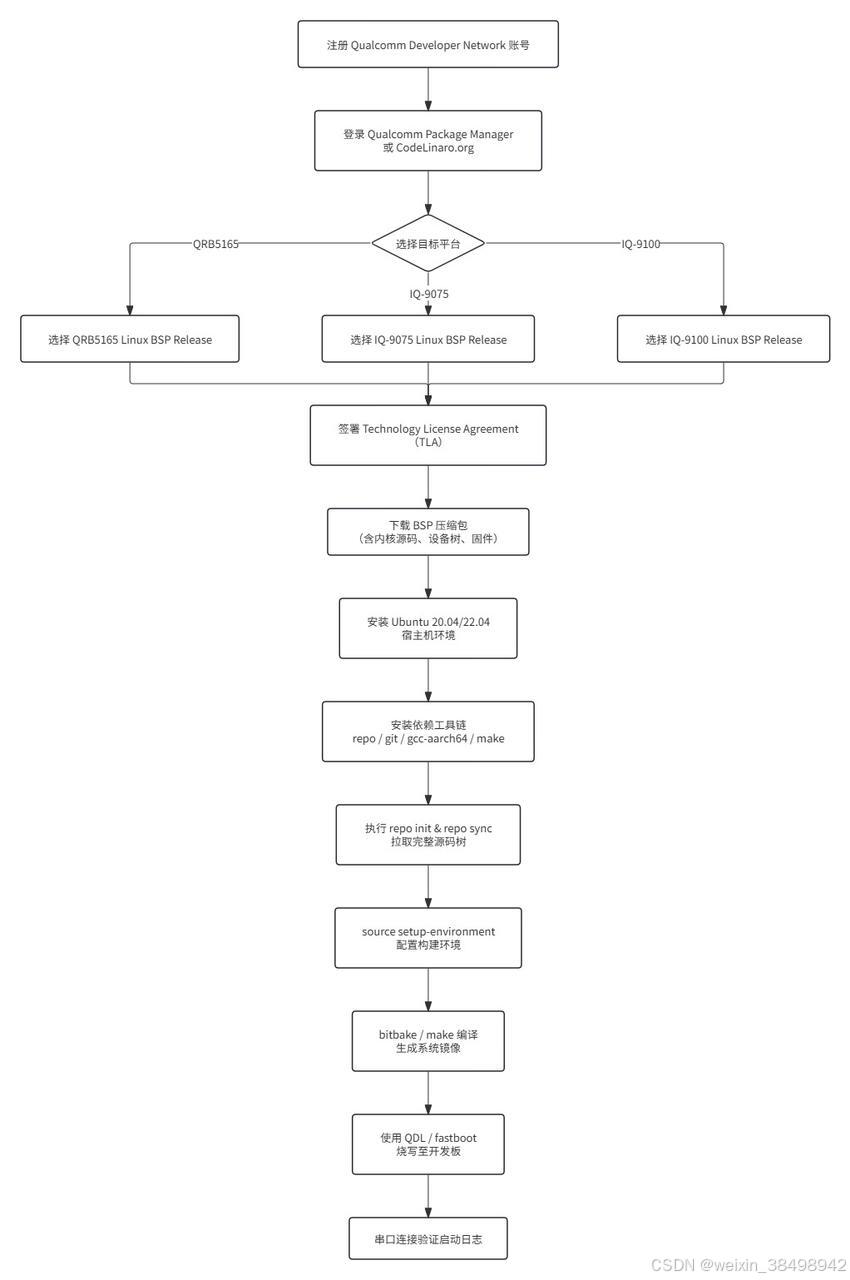

6.2 BSP 获取流程

6.3 具体操作步骤

步骤 1：注册开发者账号

访问 Qualcomm Developer Network，注册账号。若需下载受限 BSP（如 IQ 系列），需以企业身份申请并签署 TLA（Technology License Agreement）。

步骤 2：获取 BSP 源码

高通目前提供两种获取方式：

方式 A：Qualcomm Package Manager（QPM）

# 安装 QPM CLI 工具
pip3 install qpm-cli

# 登录
qpm-cli --login

# 搜索可用 BSP
qpm-cli --search "IQ-9100 Linux"

# 下载指定版本
qpm-cli --download --product "IQ-9100" --release "1.0" --dest ./bsp

方式 B：CodeLinaro / Git

# 以 QRB5165 为例（开源部分）
mkdir qrb5165_bsp && cd qrb5165_bsp

repo init -u https://git.codelinaro.org/clo/la/platform/manifest.git \
  -b release -m qrb5165_linux.xml --depth=1

repo sync -c -j$(nproc) --no-tags

步骤 3：搭建编译环境

# Ubuntu 22.04 推荐依赖
sudo apt update && sudo apt install -y \
  git repo python3 python3-pip \
  gcc-aarch64-linux-gnu g++-aarch64-linux-gnu \
  device-tree-compiler bc flex bison libssl-dev \
  u-boot-tools dosfstools mtools \
  build-essential libncurses-dev

# 若使用 Yocto 构建系统
sudo apt install -y gawk wget diffstat unzip texinfo \
  gcc-multilib chrpath socat cpio xz-utils debianutils \
  iputils-ping python3-git python3-jinja2 python3-subunit \
  zstd liblz4-tool

步骤 4：编译内核与系统镜像

# 方式一：直接 Make（适用于内核单独编译）
export ARCH=arm64
export CROSS_COMPILE=aarch64-linux-gnu-
cd kernel

# 加载默认配置
make qrb5165_defconfig   # 或 iq9100_defconfig

# 编译内核 + 设备树
make -j$(nproc) Image.gz dtbs modules

# 方式二：Yocto 全量构建
source setup-environment build
bitbake qcom-multimedia-image   # 生成完整系统镜像

步骤 5：烧写与验证

# 开发板进入 fastboot 模式（按住音量减 + 电源键上电）
# 或通过 ADB 命令
adb reboot bootloader

# 烧写全量镜像
cd out/target/product/iq9100
fastboot flash boot boot.img
fastboot flash system system.img
fastboot flash dtbo dtbo.img
fastboot flash userdata userdata.img
fastboot reboot

# 串口连接验证（115200 8N1）
minicom -D /dev/ttyUSB0 -b 115200
# 或 Windows 下使用 MobaXterm / PuTTY

启动后，在串口终端中看到如下日志即表示 BSP 启动成功：

[    0.000000] Booting Linux on physical CPU 0x0000000000 [0x51af8014]
[    0.000000] Linux version 6.1.xx-qcom (builder@host) (aarch64-linux-gnu-gcc 12.2.0)
...
[    3.521000] qcom-geni-serial 988000.serial: ttyHS0 at MMIO 0x988000 (irq = 33)
...
Welcome to Qualcomm Linux (kirkstone)
iq9100 login: root

七、开发资源汇总

资源	地址
Qualcomm Developer Network	https://developer.qualcomm.com/
CodeLinaro（高通开源代码托管）	Explore projects · GitLab
QRB5165 / RB5 文档	https://developer.qualcomm.com/hardware/robotics-rb5
Qualcomm Intelligent Multimedia 文档	https://developer.qualcomm.com/intelligent-multimedia
Qualcomm Linux Yocto Releases	CodeLinaro / la / platform / manifest · GitLab
Qualcomm 功能安全白皮书	需通过 TLA 签署后获取
Thundercomm 开发板支持	Thundercomm - World leading IoT product and solution provider

八、小结与下篇预告

本篇介绍了高通三款边缘计算平台的硬件架构和核心差异：

• QRB5165 是经过市场验证的成熟选择，社区资源丰富，适合快速原型开发。

• 高通跃龙IQ-9075 面向多路视觉分析，功耗更低，适合紧凑型无风扇部署。

• 高通跃龙IQ-9100 是面向功能安全场景的旗舰，安全岛 + 锁步双核使其可满足 SIL3 等级要求，是工业机器人和 AGV 的首选。

同时，我们走通了从注册开发者账号到编译烧写 BSP 的完整流程。

下一篇 我们将深入 Linux 内核层面，讲解高通开源内核的目录结构、Device Tree 设备树修改方法，以及如何针对特定硬件进行内核裁剪和固件打包。

---

本文为"高通嵌入式 Linux 开发实战"系列第 1 篇，完整系列共 10 篇，覆盖从 BSP 入门到整机系统集成的全链路。
