VLAN综合实验
·

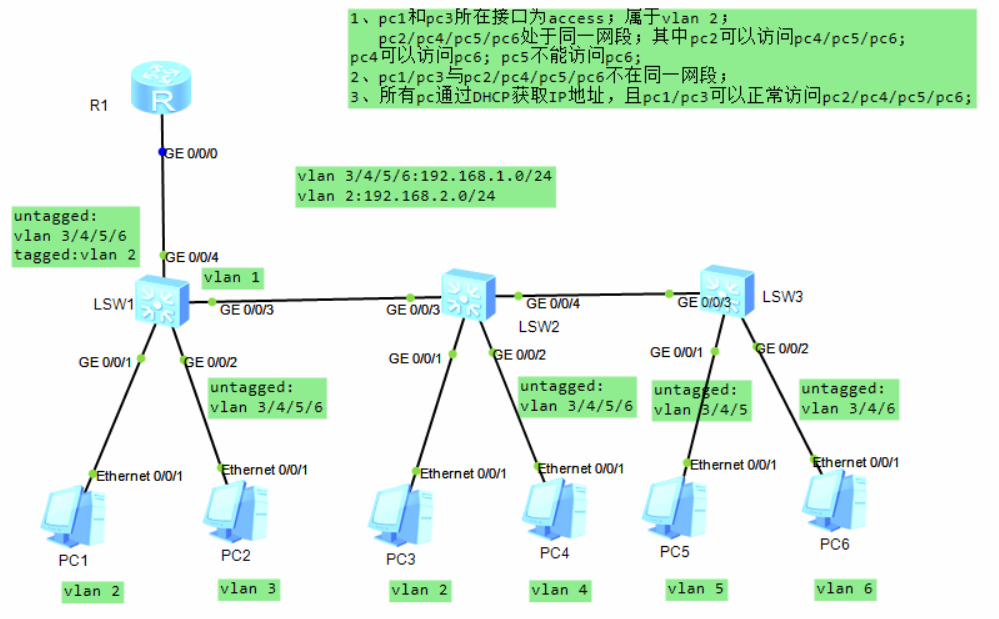

一、实验拓扑、实验要求及实验网段规划
二、实验配置
VLAN：

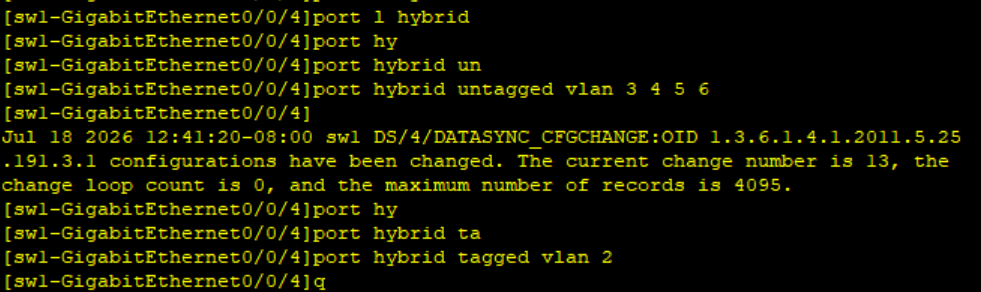

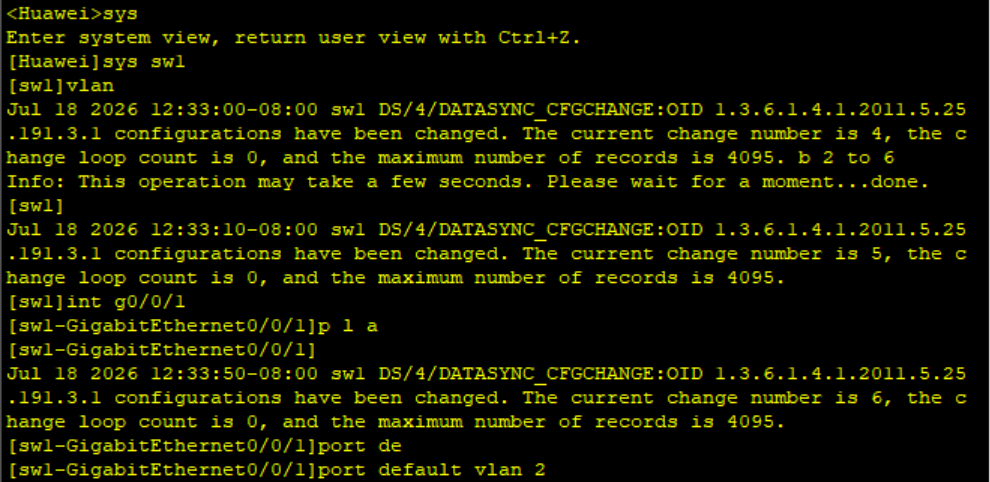

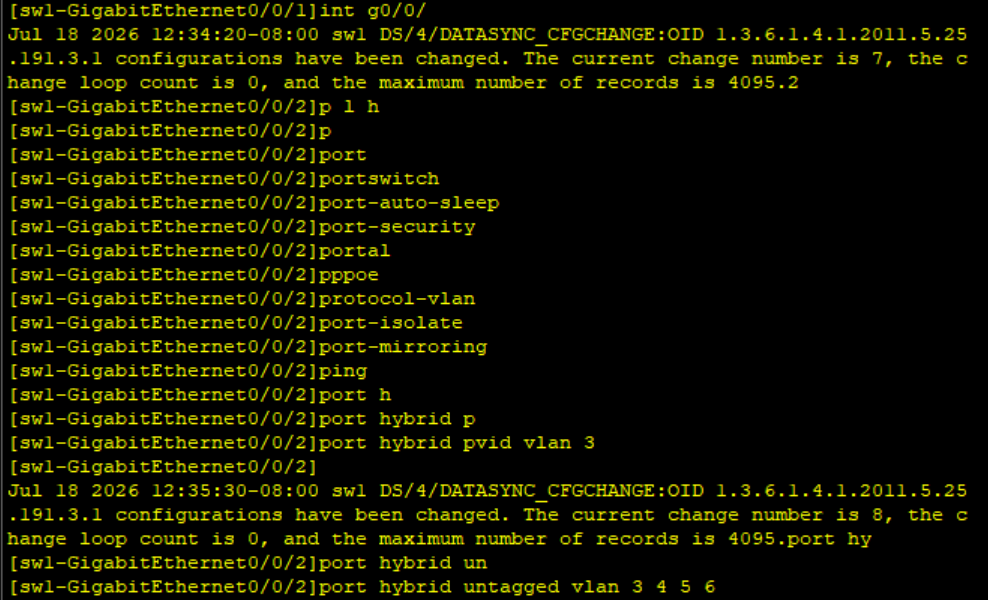

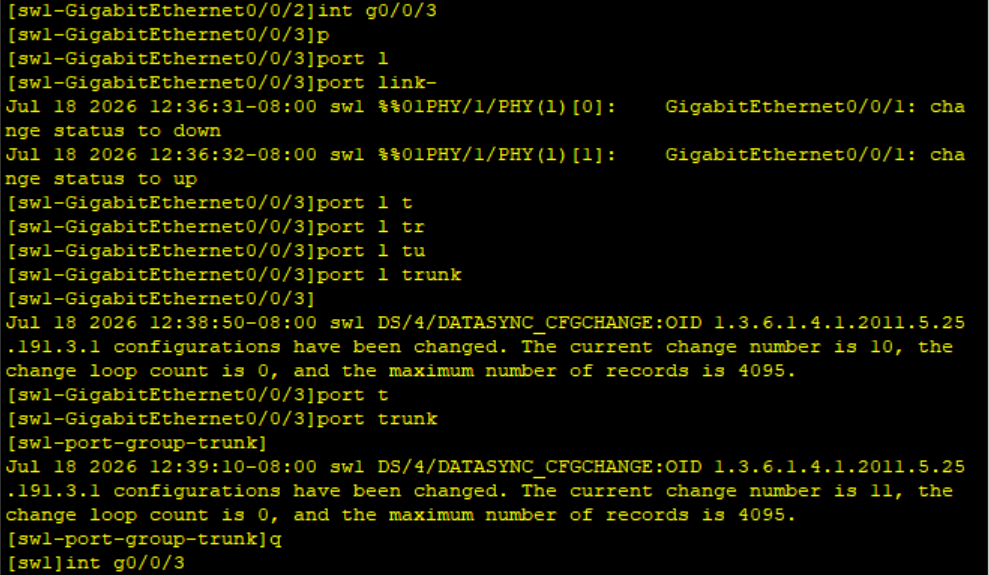

sw1

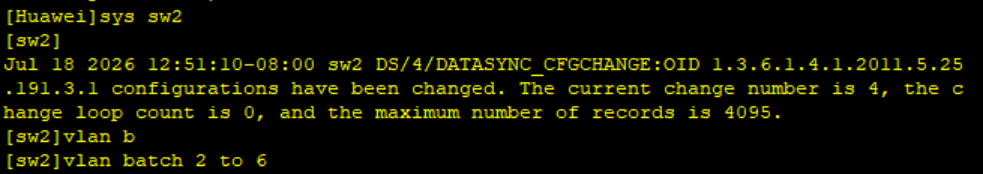

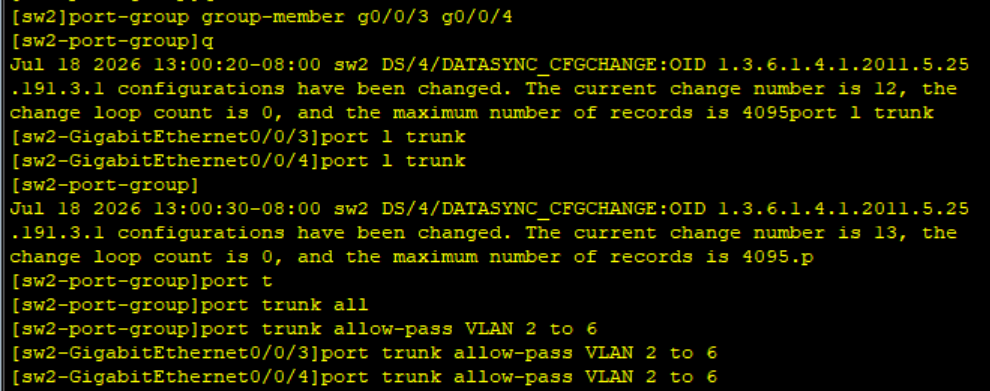

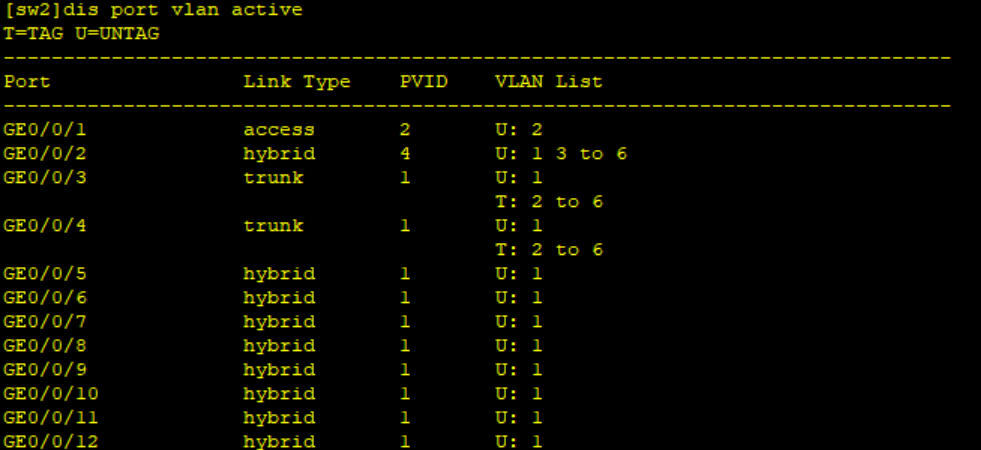

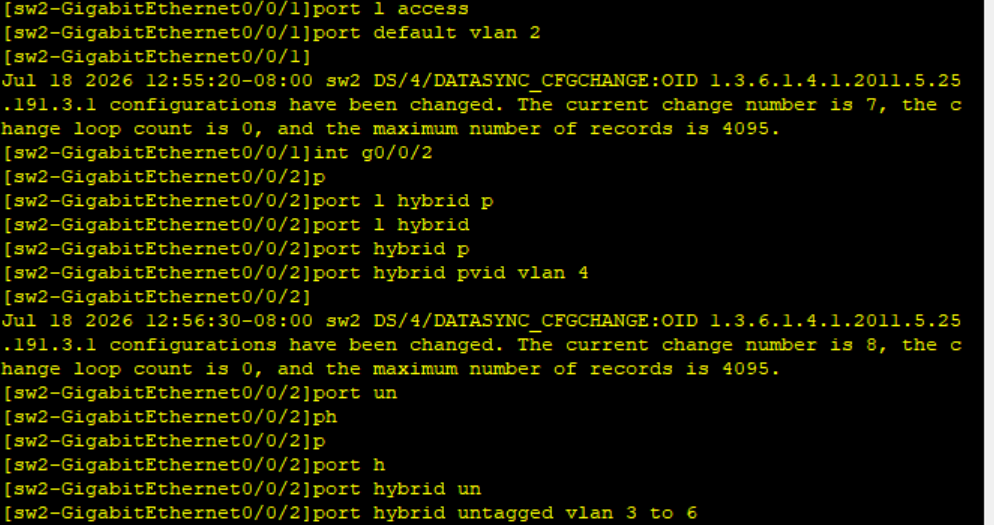

sw2

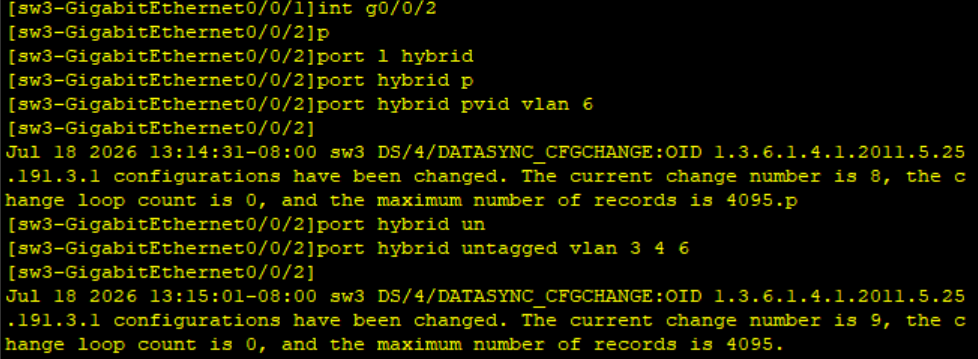

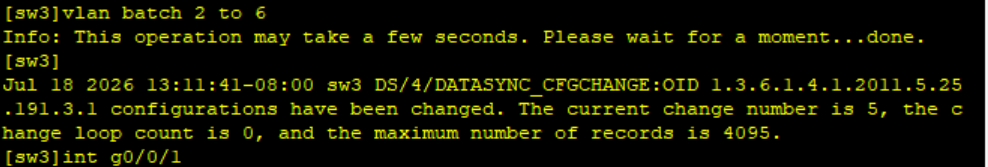

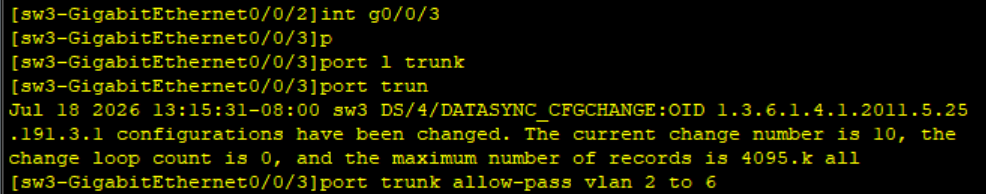

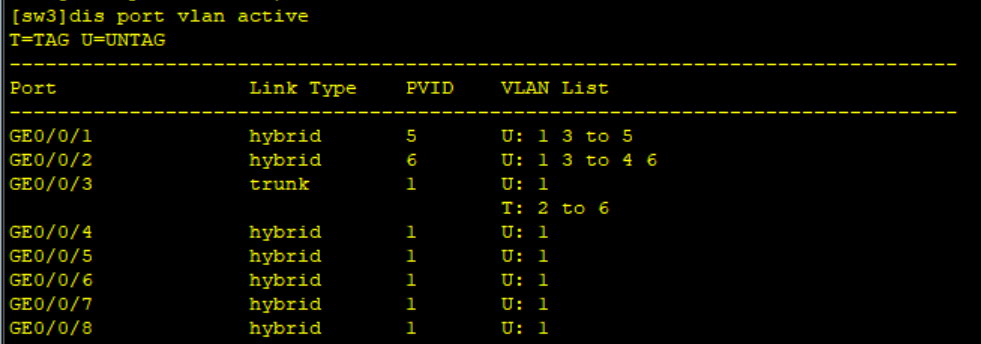

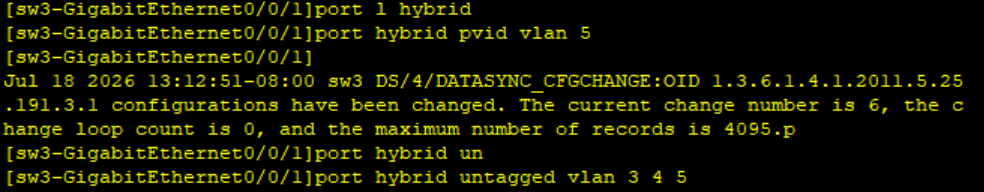

sw3

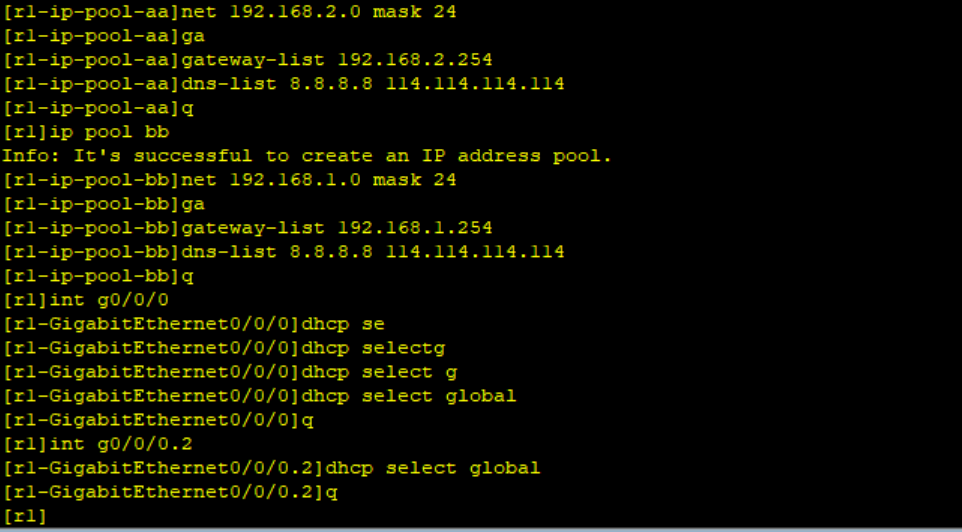

IP
pc4-pc6
pc5-pc6

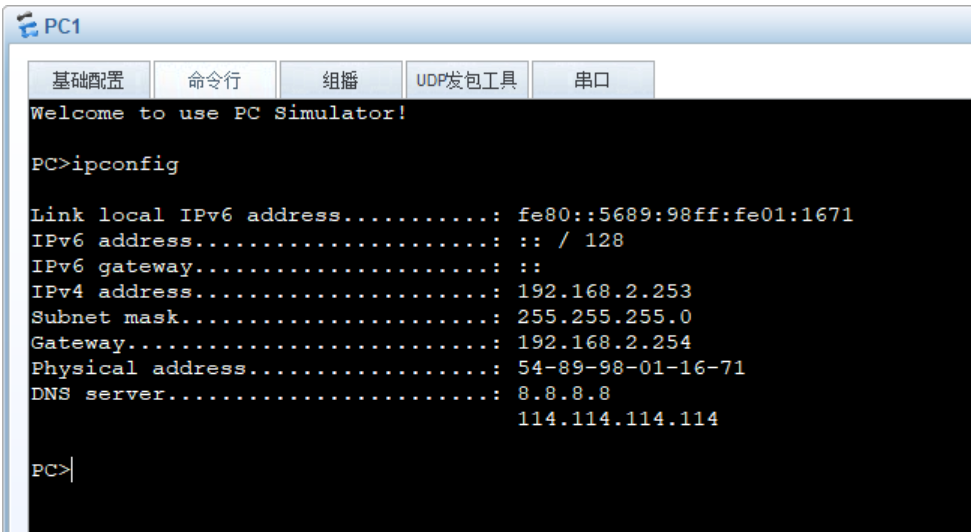

pc1
关键验证点

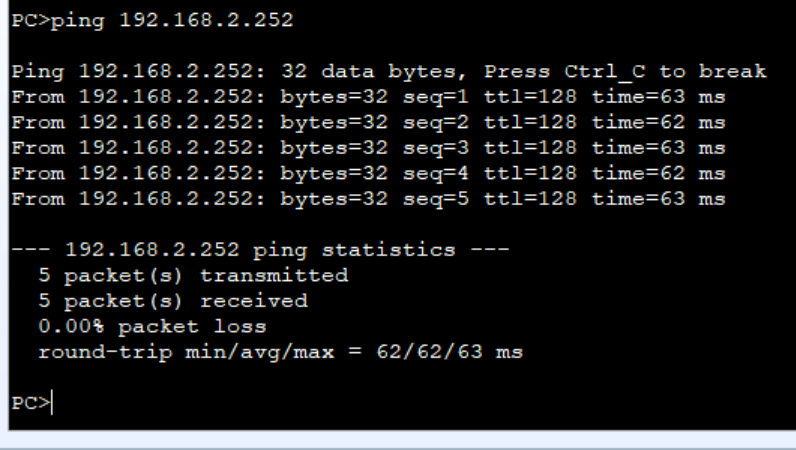

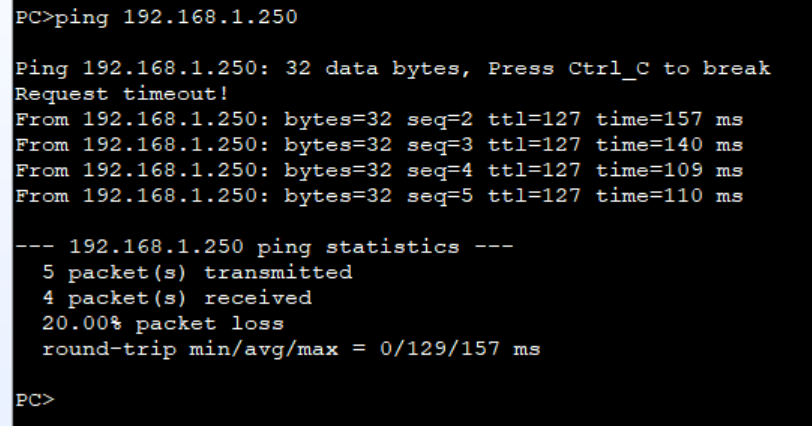

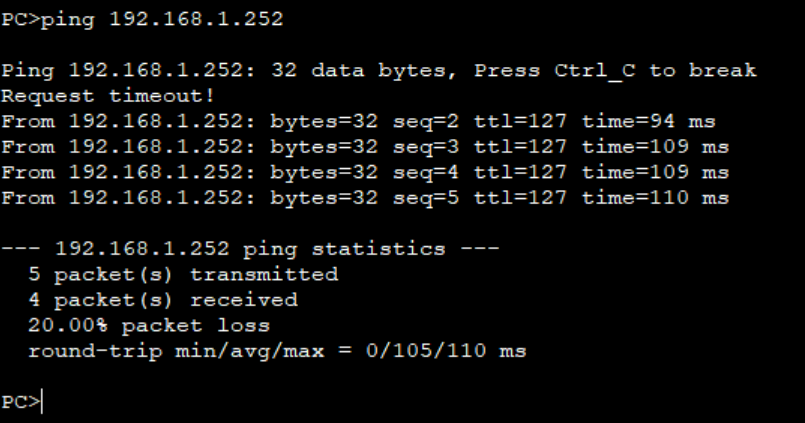

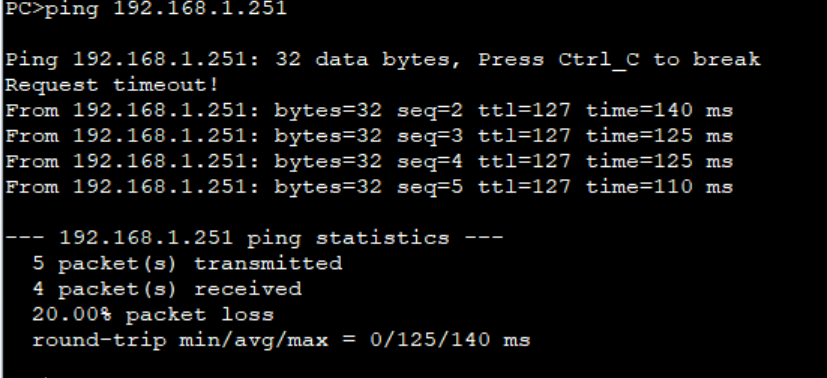

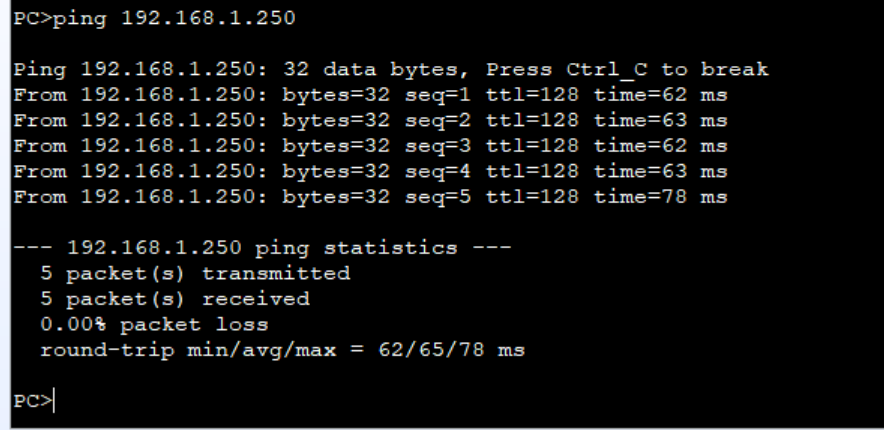

1. 互通测试结果
- PC1/PC3 ↔ PC2/4/5/6：全部互通（单臂路由转发）

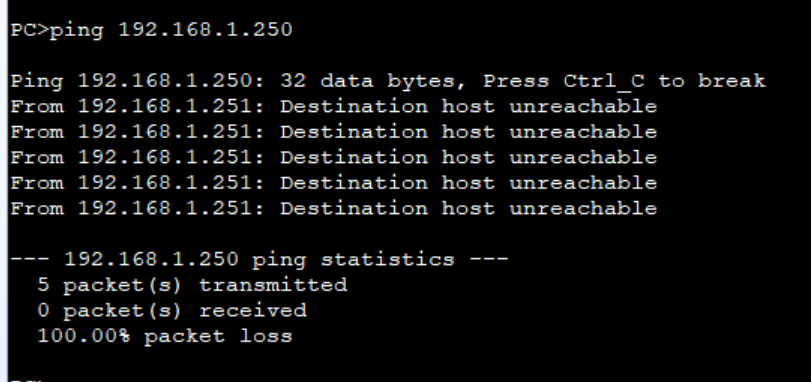

- PC2 ↔ PC4/5/6：通；PC4 ↔ PC6：通；PC5 → PC6：阻断
2. 地址获取：所有PC无需手动配IP，自动获取对应网段网关

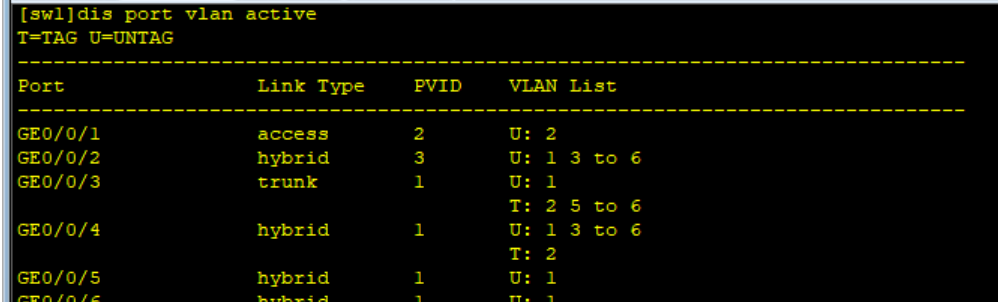

3. 链路标签：R1互联端口仅VLAN2带标签，VLAN3-6不带标签，匹配拓扑标注要求
