如果把一台机器人的关节拆开来看，你会发现每个旋转轴上都藏着一枚不起眼的传感器。它不直接参与力的传递，也不发热、不出声，但一旦它罢工，整个关节立刻变成"睁眼瞎"——电机照转，控制器却不知道转轴停在了哪个角度。

这就是磁编码器，电机控制闭环里最底层的反馈来源。

人形机器人和高端数控的井喷，让这种传感器的需求量在过去三年大幅攀升。但很多人对它的理解还停留在"霍尔元件测磁场"这个层面。实际上，从芯片工艺到信号处理，从磁路拓扑到充磁均匀性，每一个维度都在拉高它的技术天花板。这篇文章尝试从工程视角拆解一下：一枚合格的磁编码器，到底是怎么"看"清楚旋转的。

角度是怎么被磁场"转译"出来的

核心思路是利用永磁体作为空间角度的载体。在电机转轴的末端固定一块磁环（或磁片），与之正对的静止端布置一片带有磁敏阵列的电路板。转轴一动，永磁体周围的空间磁场分布就跟着旋转——相当于磁环把机械角度"编码"进了空间磁场的相位里。

接下来的工作由芯片完成。感应阵列捕捉磁场矢量的两个正交分量，输出一对幅值与转角相关的电压信号。理想情况下，这两路信号的相位差正好 90°，幅值随转角呈正弦和余弦变化。但在真实世界里，磁场从来不会这么规矩——磁环的充磁不可能绝对均匀，传感器安装难免有些微偏心，芯片本身也有失调和增益不匹配。

于是就有了信号处理这个环节。通俗点说，芯片"看到"的不是一个干净的正余弦对，而是一对夹杂着直流偏移、幅度误差和各种谐波畸变的残破信号。把这些干扰一层层剥离出来，反推出真实的机械角度——这件事的难度，比原理本身高出至少一个数量级。

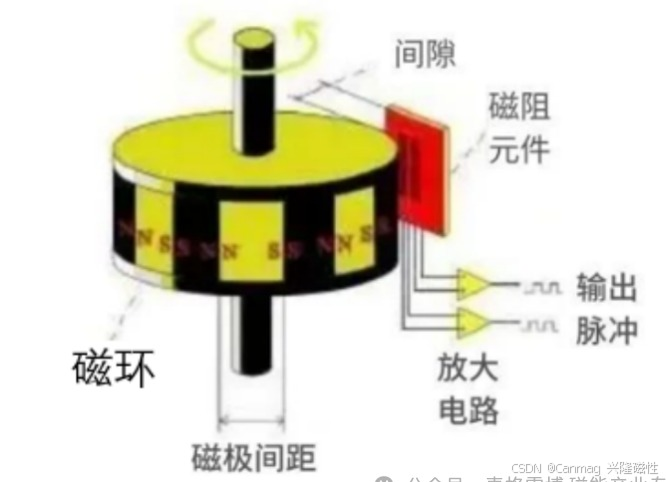

磁编码器工作原理图

图：磁编码器信号链——磁环旋转产生方向周期性变化的旋转磁场，经感应芯片和信号调理后输出角度/转速数据

两套分类逻辑，回答的是两个不同的问题

如果粗略地归类，磁编码器的选型其实是在两条坐标轴上做权衡。

第一条坐标轴决定的是"断电之后怎么办"。增量式方案只管输出脉冲，转了多少圈全靠上游控制器自己计数。优点是结构简单、分辨率可以堆得很高，但一掉电，当前位置就清零了，重新上电时不得不执行回零动作。对于那些不允许来回找零的应用（比如手术机器人的关节、卫星天线指向机构），这就是个硬伤。

绝对式方案利用单对极磁环的磁场矢量与机械角度一一对应的特性，上电瞬间就能解算出绝对角度。它不仅省掉了回零步骤，在强电磁干扰、频繁启停的恶劣工况下也更扛得住。代价是：贵。

第二条坐标轴决定的是"精度从哪儿来"。单对极磁环只有一对 N-S，靠算法细分一个周期内的相位来获取分辨率，适合做绝对定位。多对极则是在圆周上密集排列几十甚至几百对磁极，每个极对对应一个完整的电气周期（正弦/余弦各一周）。芯片对单个电气周期做高分辨率插值后，结合极对序号即可将机械角度分辨能力放大数倍。极数越多，单圈分辨率越高，但同时对充磁的一致性和芯片的带宽提出了更高的要求。

不过这两套逻辑并不是非此即彼。很多高端方案会把单对极的绝对定位和多对极的高分辨率结合起来——一个负责告诉你"在哪"，一个负责告诉你"偏了多少"，然后通过数据融合得到既准确又精细的位置信息。当然，实际工程选型的维度远不止这两条——温度范围、防护等级、EMC 抗扰、安装空间和通信接口同样在决策清单上占有一席之地，这里讨论的只是最核心的分类逻辑。

脏环境里，磁场比光线更靠谱

如果只看精度天花板，光电编码器至今仍是王者。光栅刻线密度可以做到微米级，配上细分电路能实现远超磁编码器的角分辨率。

但光栅方案有一个跨不过去的物理限制：它的信号载体是光。光线需要干净、通透的传播路径。一旦光栅盘上落了粉尘、沾了油膜或者进了凝露，遮挡导致的信号衰减几乎是瞬时的。而在真实工业环境里——机床切削飞溅的冷却液、冲压车间的金属微粒、发动机舱的热油气——这些恰好是常态而非例外。

磁编码器的优势在这个场景下就体现出来了。静态磁场能穿透绝大多数非磁性介质，一层灰、一片油膜对磁力线几乎不构成障碍。加上磁感应芯片可以直接封装进模塑料中，整个传感器不需要透光窗口，抗机械冲击和密封防护天然就比光栅方案高一个等级。

成本也是一个不得不提的变量。同等精度等级下，磁方案通常比光方案便宜三到四成。这不是芯片便宜多少的问题，而是整个系统——从安装精度要求到防护结构设计，从对准调试到长期维护——各个环节都在省。

从汽车到手术台：你会在哪些地方遇到它

新能源车可能是磁编码器普及率最高的领域之一。大家最熟悉的是驱动电机的转子位置反馈——FOC 控制的核心输入，但这个场景通常会用旋转变压器（因为耐温要求太高）。真正靠磁编码器扛大旗的，是那些数量更多、工况不那么极端但同样关键的旋转位置检测：电动助力转向的助力电机、电子油泵、主动悬架的电磁阀、座椅调节的永磁同步电机。一辆功能配置齐全的车型，磁编码器的装车量被业内估算在 6 到 12 颗之间。

工业机器人是另一个用量大户。六轴机械臂每个关节各配一颗，这是底线。人形机器人更夸张——在一些高自由度设计方案中，光是两只灵巧手就能吃掉 20 颗以上，再算上全身 30 到 50 个自由度，单台用量足以撑起一个小型产线传感器的月出货量。

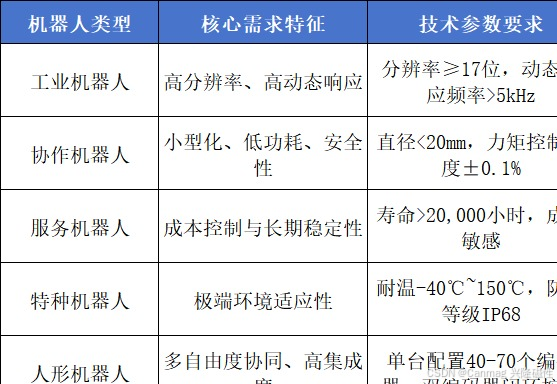

不同类型机器人对磁编码器的参数需求

图：不同机器人类型对编码器分辨率、响应频率和数量的需求差异

医疗设备里的逻辑有点不一样。CT 机旋转机架、手术机器人的末端执行器——这些场景对精度的要求不比工业机器人低，但更看重失效安全机制和冗余设计。通常会在同一旋转轴上布置双编码器，用交叉验证来满足医疗级别的功能安全规范。

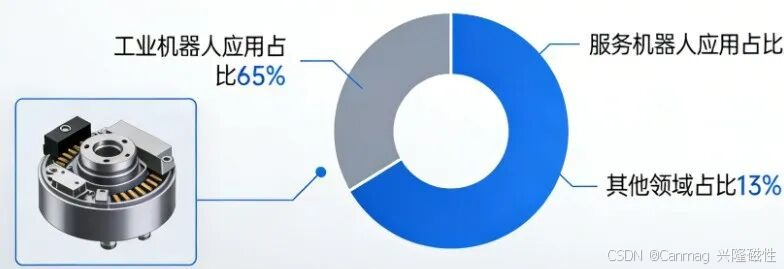

磁编码器应用分布

图：磁编码器应用行业分布——机器人和汽车合计占比最大，医疗和航空航天对可靠性的要求最高

数控机床的伺服主轴、航空航天舵面的角度反馈、风力发电机偏航系统的位置监测、AGV 舵轮的转向反馈——只要有旋转执行机构且需要知道当前位置的场景，都在用或正在切换成磁方案。

一条技术链上的四个胜负手

一枚磁编码器拆开来看，性能的上限被四个环节依次卡着。

第一关是磁环。 选什么材料（铁氧体还是钕铁硼，烧结还是注塑），布多少对极（几对到 400 对以上），每个极的磁场强度控制在多大均匀度内——这些决定了信号源头的质量。极数增加可以提高分辨率，但极间串扰也会加剧，存在一个收益递减的拐点。

第二关是充磁。 多极磁环不是把一块大磁铁切成小段就完事的。每一极都需要独立的充磁线圈在精确的相位位置上施加脉冲电流。但逐极充磁存在相位累积误差的风险——前一个磁极的位置基准稍有偏差，后续磁极的偏差就会逐级放大。更先进的解决方案是整体充磁：让全部磁极在一次操作中同步完成，但治具的定位精度直接决定了磁场的空间一致性。差一度，输出信号的正弦度就会产生对应的畸变。

第三关是芯片。 磁敏元件的演进跟半导体工艺深度绑定。早期的霍尔元件本质上是一个十字形的半导体薄片，利用霍尔效应感应垂直磁场。AMR 把灵敏度提升了一个量级，GMR 利用磁性多层膜的量子效应再往上走了一截。TMR（隧道磁阻）利用纳米级绝缘层的隧穿效应，让信号强度又提升了一个数量级——结果就是，单圈绝对角度分辨率从 12 位一路推到了 16 位以上。

第四关是算法。 为什么同样的芯片和磁环，不同厂商做出来的编码器精度差出一倍以上？原因在信号链的后端。真实环境里温度会漂移，安装会偏心，磁场自身就带着 3 次和 5 次谐波。把这些干扰因子逐个建模、在线辨识、实时补偿，本质上是一套系统辨识和数字信号处理的综合工夫。学术界已经在尝试用神经网络来替代传统的多项式补偿，效果确实更好，但走到量产上车还有距离。

供应链的局，比技术本身更难破

聊聊国产化的现状，得先承认一个基本事实：中高端编码器芯片的供应端，目前主要不在中国大陆。

以磁传感芯片为例，ams-OSRAM 的 TMR 方案和 Allegro 的霍尔阵列 IP 在车规级和工业级产品线上深耕了十几年，建立了很高的专利和工艺壁垒。日本多摩川在伺服电机配套编码器模组上同样有几十年的积累，不是单纯的性能指标好——人家的可靠性数据是在百万量级的出货上跑出来的，这才是最让国内厂商头疼的地方。

好消息是差距在缩小。国内部分企业已经拿出了 16 位分辨率、响应带宽超过 5kHz 的磁编码器产品，定位精度和温漂指标也在向进口靠拢。问题是——实验室数据好看，产线一致性跟不上。量产的均匀度控制和长期可靠性验证，是比芯片设计本身更花时间的投入。

上游原材料的风险也不能忽略。高性能钕铁硼磁粉和某些型号的磁敏半导体晶圆目前仍有进口依赖。供应链一旦出现波动，影响的不是一家企业的交付，而是一条产业链的节奏。

趋势方面，有几个方向是比较明朗的。TMR 技术从高端往下渗透的速度在加快，两年内可能会把 16 位精度打到中端产品的价格区间。多圈绝对值方案——不依赖电池就能记录旋转圈数——正在从"选配"变成"标配"。功能集成上，角度传感和扭矩检测、温度补偿已经走向单芯片方案。至于国产替代的进程，从政策面到资本面都在加速，但真正的拐点大概率不在某一家厂商的某个产品上，而在整个产业链的良率和一致性数据积累到一定程度的那一刻。

---

磁编码器的故事，说到底是关于"如何在充满噪声的物理世界里，精确地感知运动"。磁环的空间精度、芯片的信号灵敏度、算法的抗干扰能力，这三个变量互相制约也互相成就。一枚好用的编码器，本质上是一个在成本和精度、鲁棒性和分辨率之间反复权衡出来的最优解。

现代运动控制的精密程度，部分由驱动器和控制律决定，但底层那一小截闭环——知道此刻转到哪儿了——靠的是这些不起眼的传感器在默默兜底。

---

本文技术参考：IFR 全球机器人装机量统计、《"十四五"机器人产业发展规划》、中金普华产业研究院编码器行业报告。具体市场数据口径各有差异，仅作方向性参考。
