行空板K10是一款专为快速体验物联网和学习人工智能而设计的开发学习板，100%采用国产芯片，知识产权自主可控，符合信息科技课程中编程学习、物联网及人工智能等教学需求。该板集成2.8寸LCD彩屏、WiFi蓝牙、摄像头、麦克风、扬声器、RGB指示灯、多种传感器及丰富的扩展接口。凭借高度集成的板载资源，教学过程中无需额外连接其他设备，便可轻松实现传感器控制、物联网应用以及人脸识别、语音识别、语音合成等AI人工智能项目。

主要特点
集成摄像头&内置算法，可进行离线图像检测
集成麦克风&内置算法，可进行离线语音识别
集成扬声器&内置算法，可进行离线语音合成
2.8寸彩色屏幕，数据展示更清晰
集成度高，利于教学
接口丰富，兼容软件多，扩展性好

在这里插入图片描述

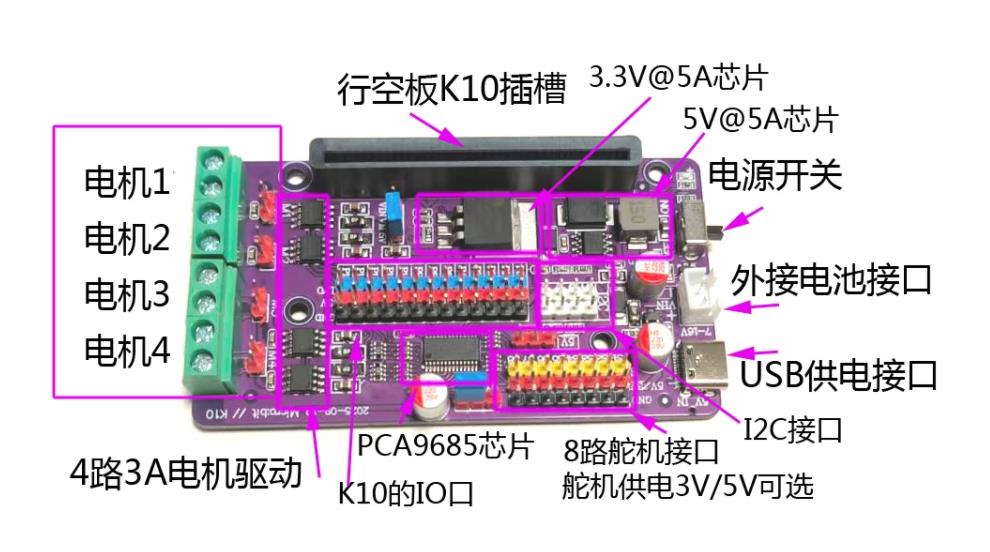

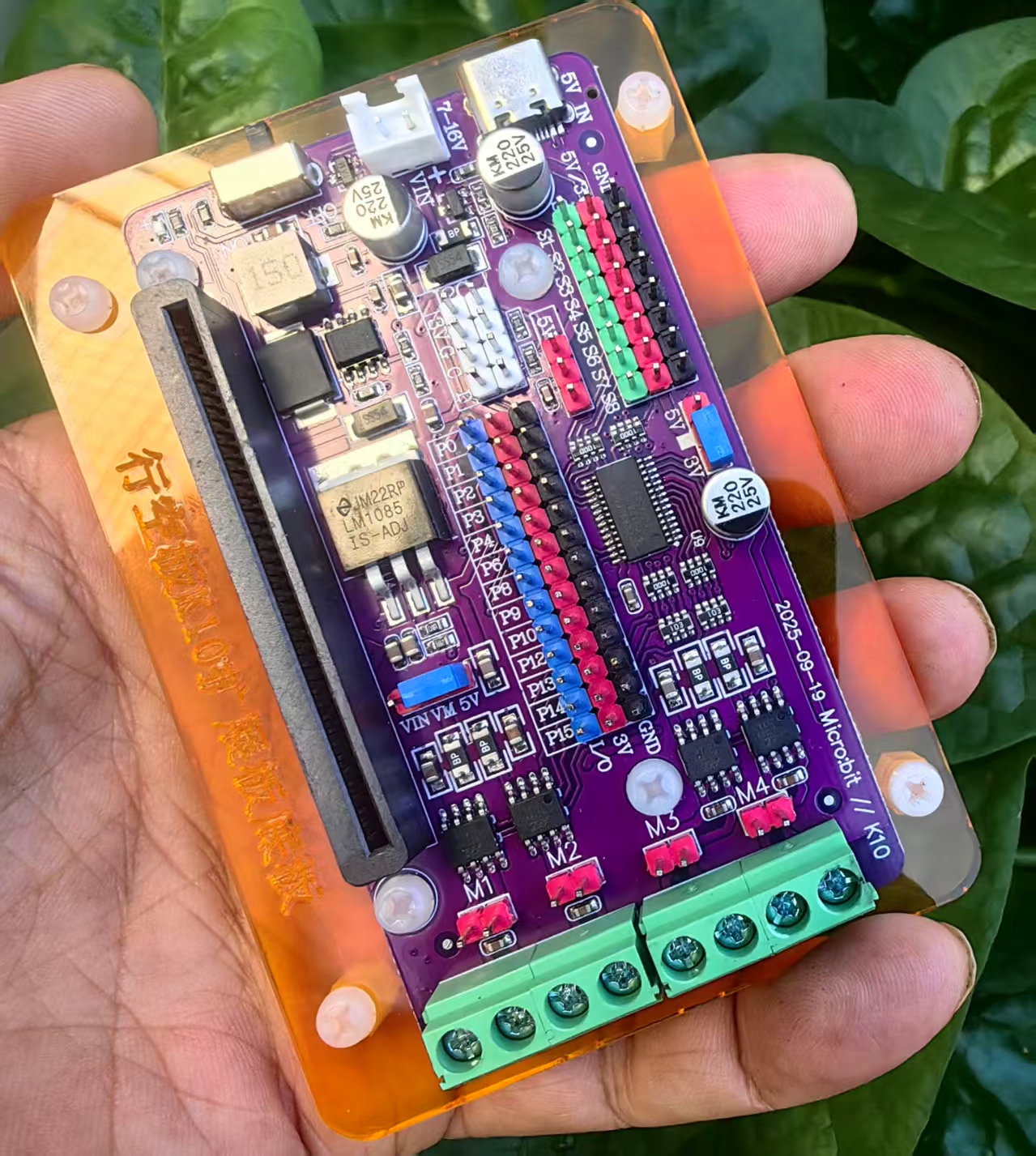

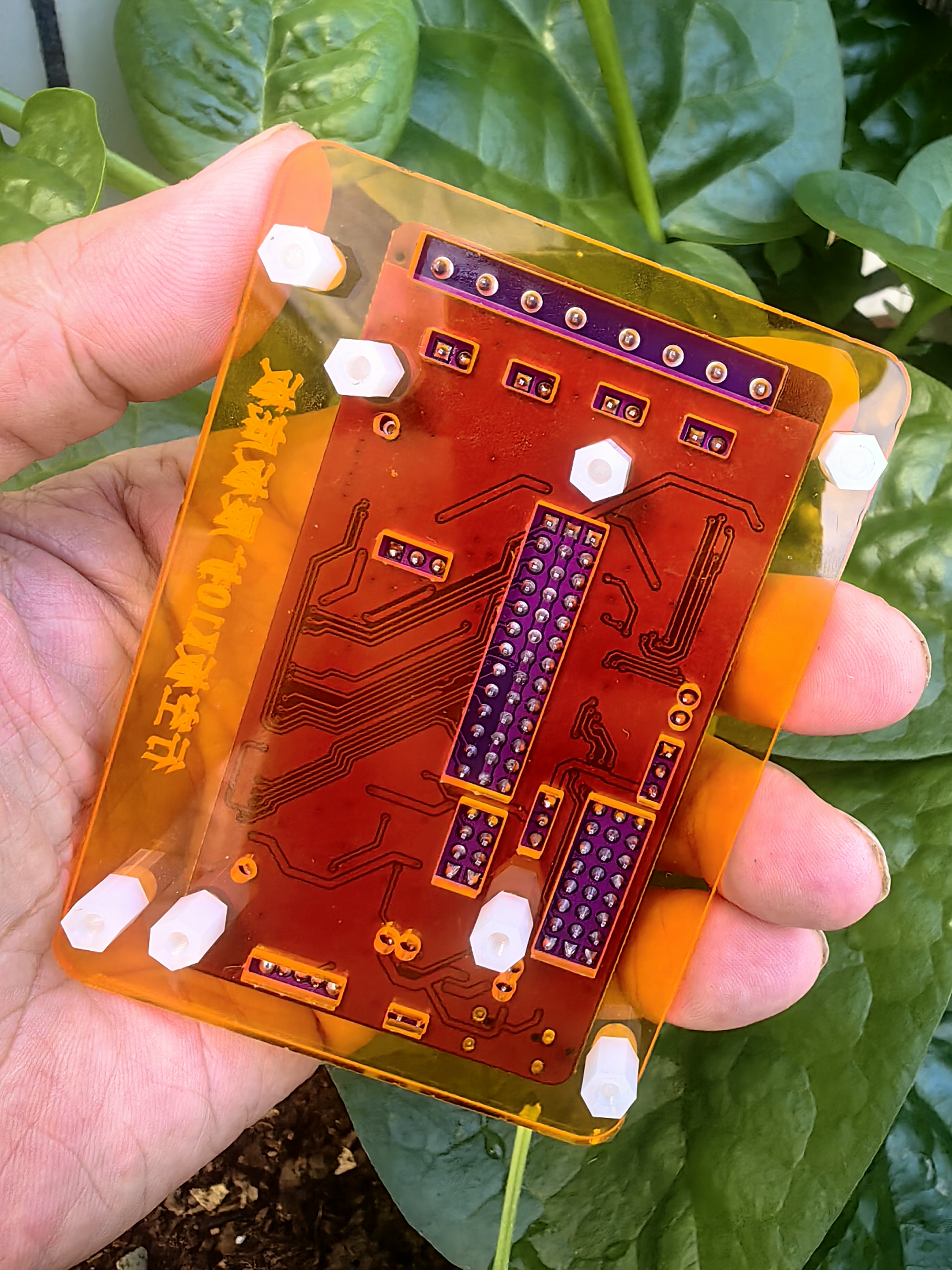

TT马达四驱麦克纳姆轮小车使用的特色底板、TT电机与扩展板

在这里插入图片描述

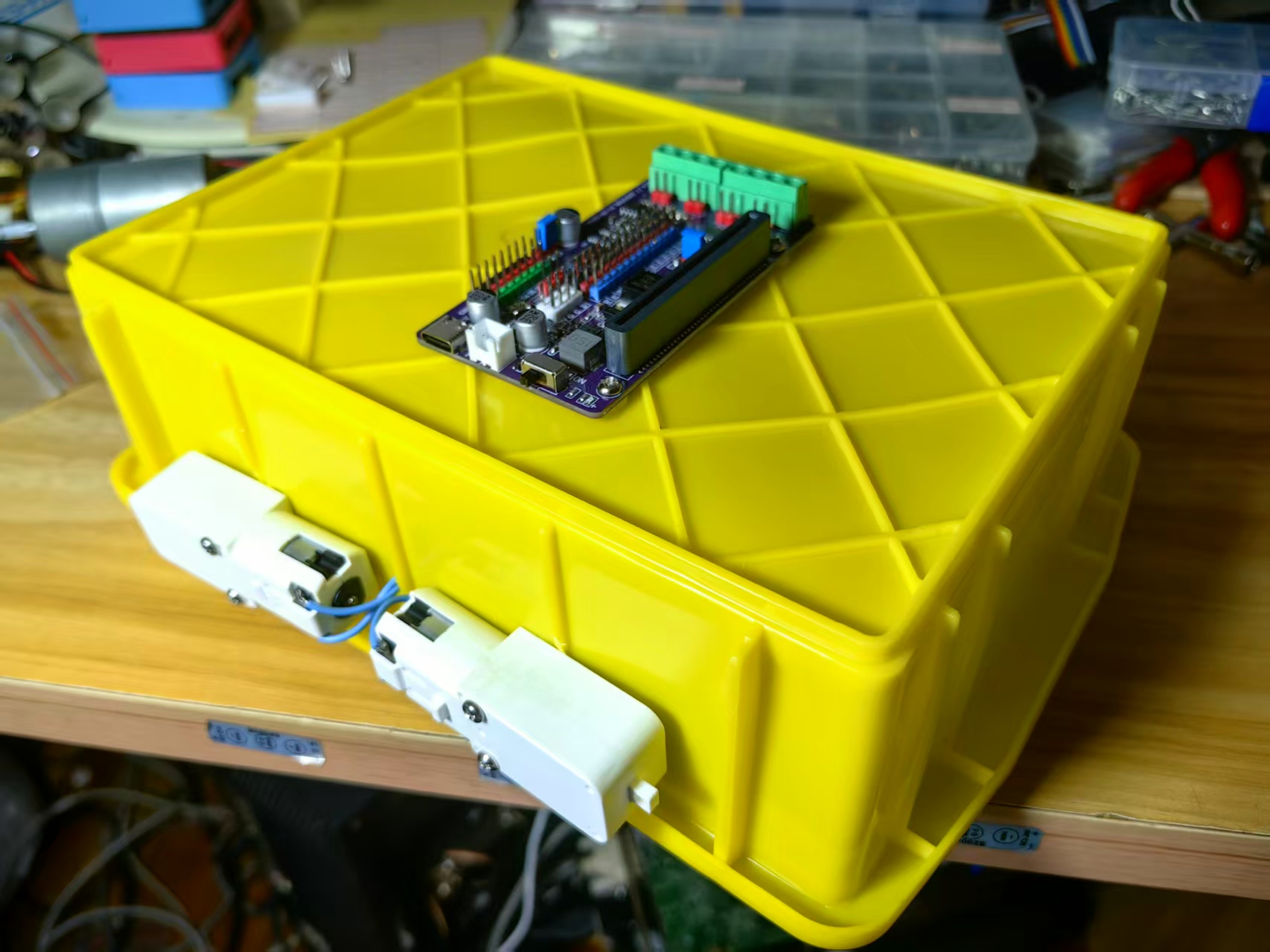

在这里插入图片描述

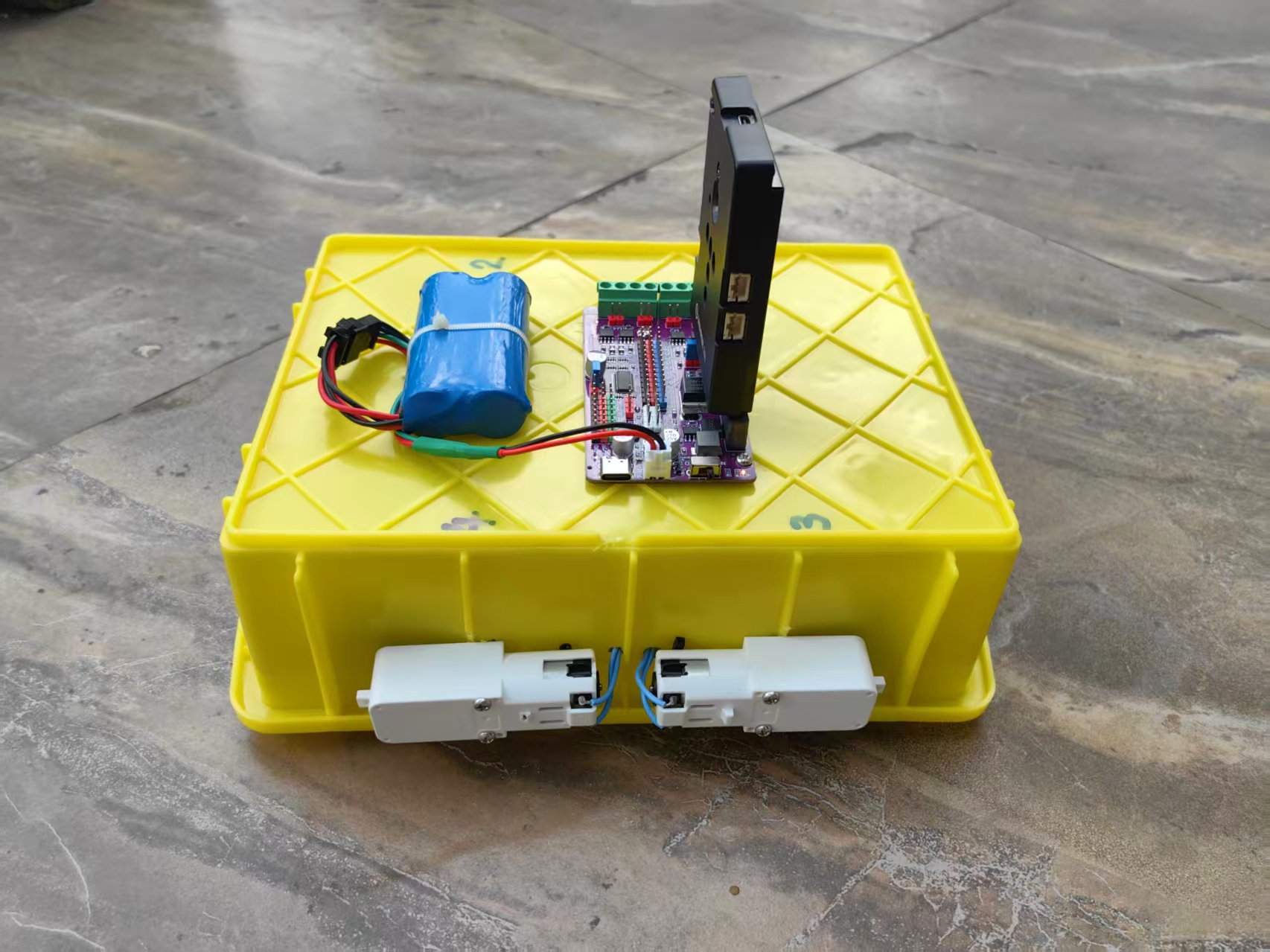

在这里插入图片描述

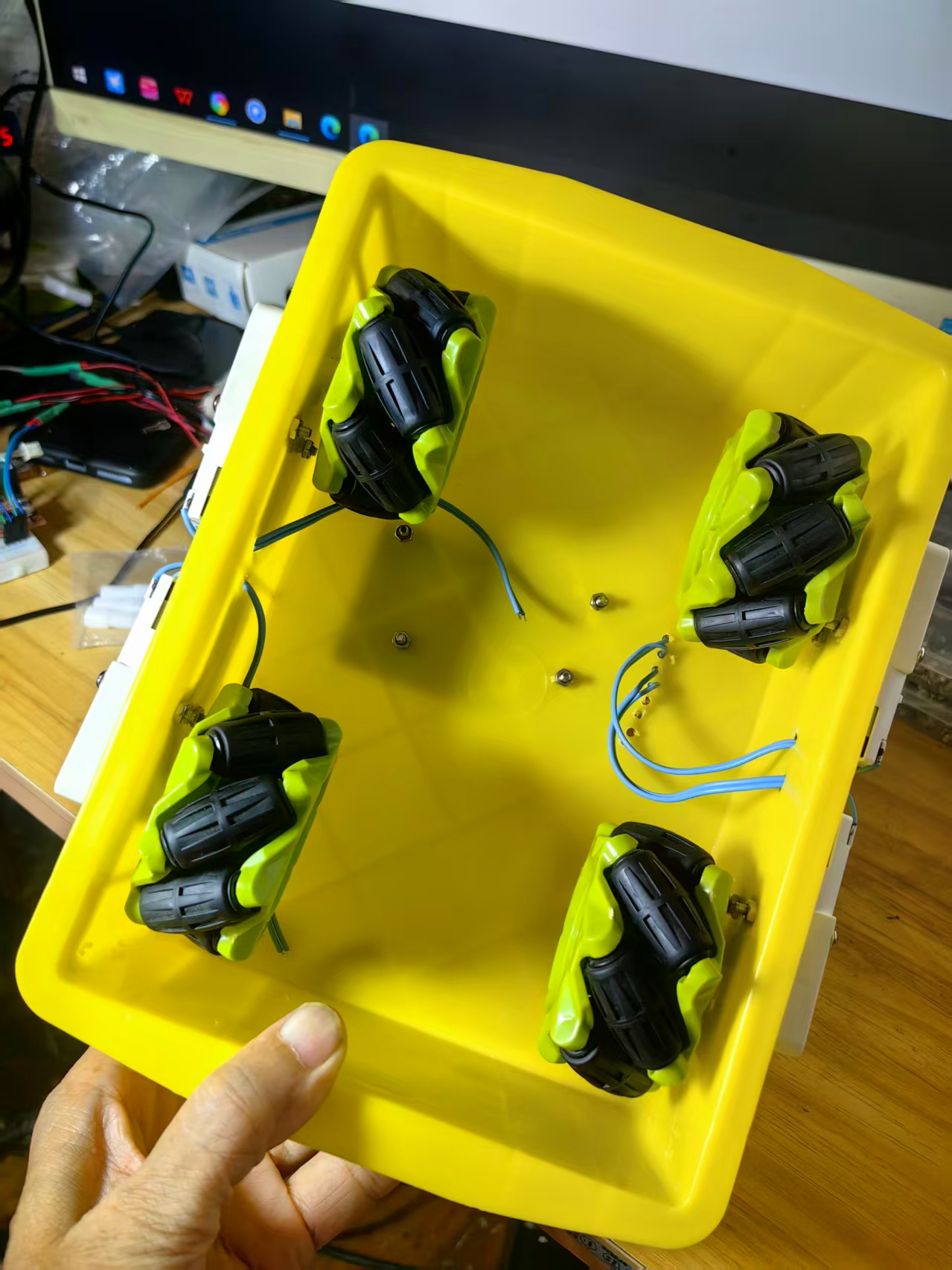

在这里插入图片描述

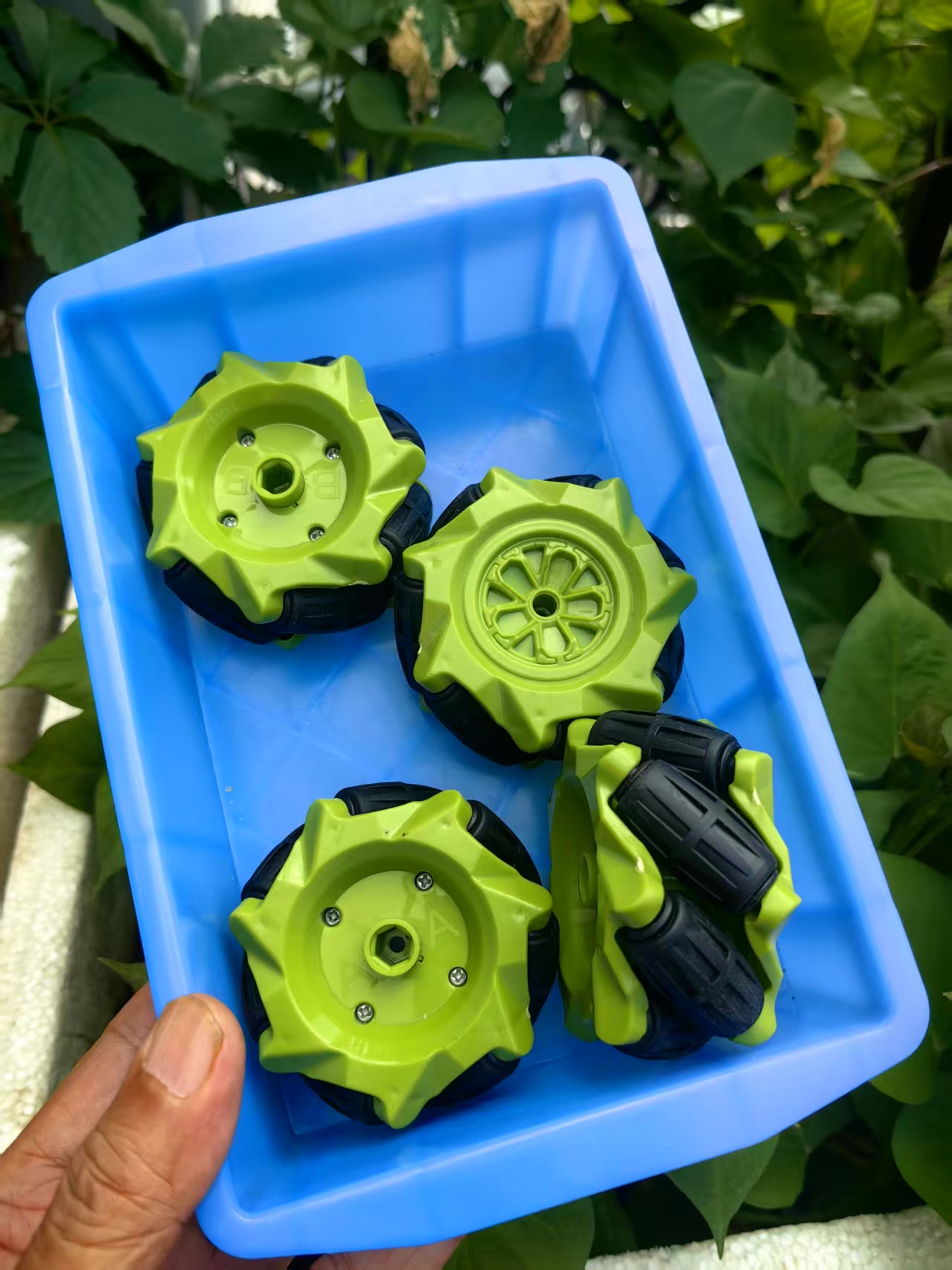

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

主打：人工智能模块

在这里插入图片描述

语音识别合成相关说明

在这里插入图片描述
在这里插入图片描述

辅助：屏幕显示相关积木

在这里插入图片描述
接脚 IO 扩展模块

在这里插入图片描述

在这里插入图片描述

LED控制模块

在这里插入图片描述

知识点：麦克纳姆轮（麦轮）

一、基础结构与核心原理

  1. 硬件结构
    麦克纳姆轮由轮毂 + 45° 斜向自由辊子两部分组成：
    轮毂：电机驱动主轮体；
    辊子：环绕轮毂倾斜 45° 安装，可独立自由滚动，与地面接触产生斜向摩擦力CSDN博…。
    四轮底盘必须搭配2 个左旋麦轮 + 2 个右旋麦轮，矩形四角对称安装（标准 X 型布局），缺一无法实现全向移动。
  2. 力学原理
    单个轮子转动时，地面摩擦力会分解为纵向分力（车身前后）、横向分力（车身左右）；
    通过独立控制四个电机的转向、转速，让四个轮子的分力相互抵消 / 叠加，合成任意平面运动：前后直行、左右横移、原地 360° 旋转、斜向行走抖音。
  3. 和普通两轮差速小车核心区别

在这里插入图片描述

二、四轮布局与电机编号定义

使用Microbit_Motor四路驱动，编号定义：
M1：左前轮
M2：右前轮
M3：右后轮
M4：左后轮
转向标识：CW=顺时针正转，CCW=逆时针反转

三、6 种基础运动电机转向对照表

  1. 前进 qian jin
motorbit.motorRun(M1, CW, 200);
motorbit.motorRun(M3, CCW, 200);

逻辑：左前 CW、右后 CCW；四轮纵向分力同向叠加，横向力抵消，车身直线向前。
2. 后退 hou tui

motorbit.motorRun(M1, CCW, 200);
motorbit.motorRun(M3, CW, 200);

逻辑：与前进转向全部反向，车身直线向后倒退。
3. 右横移 you heng（车身整体向右平移）

motorbit.motorRun(M2, CCW, 200);
motorbit.motorRun(M4, CW, 200);

逻辑：右前 CCW、左后 CW；纵向分力抵消，横向合力向右，车身横着走。
4. 左横移 zuo heng（车身整体向左平移）

motorbit.motorRun(M2, CW, 200);
motorbit.motorRun(M4, CCW, 200);

逻辑：右前 CW、左后 CCW，横向合力向左。
5. 原地顺时针转圈 zhuan quan

motorbit.motorRun(M1, CW, 200);
motorbit.motorRun(M2, CW, 200);
motorbit.motorRun(M3, CW, 200);
motorbit.motorRun(M4, CW, 200);

逻辑：四轮全部同向 CW 旋转；前后左右分力形成旋转力偶，无平移分量，原地持续旋转。
6. 停车 ting che

motorbit.motorStop(ALL);

四路电机全部断电刹车，所有轮子无驱动力，小车立刻静止锁死。

四、适配代码的语音控制整体架构
1、硬件组合
行空板 K10 + ASR 离线语音识别模块 + Microbit 四路电机驱动板 + 麦克纳姆四轮底盘
语音模块：识别唤醒词「你好小新」+6 条拼音口令；
Microbit 电机库：封装四路电机motorRun/motorStop，直接控制每轮转向与 PWM 速度；
LCD 屏幕：24 号大字实时显示当前运动状态。
2、程序控制流程
上电初始化主板、语音模块、四路电机引脚；
预注册语音指令：前进 / 停车 / 后退 / 右横 / 左横 / 转圈；
麦克风持续监听唤醒词，唤醒后解锁电机控制权限；
识别到语音口令，自动输出对应电机转向组合，屏幕同步提示；
循环清空屏幕文字，持续等待下一条语音指令。

五、麦克纳姆轮优缺点
1·、优点
全向移动：可前后、左右横移、原地自转，狭小室内、仓储机器人首选；
运动灵活，无需预留转弯空间，侧向避障、侧方停靠极强；
运动解耦：平移和旋转互不干扰，可一边横移一边转向；
模块化控制：每路电机独立调速，代码只需要调整转向组合即可切换运动模式。
2、缺点
成本更高，需要 4 套独立电机驱动；
辊子耐磨差，长期重载、粗糙地面容易磨损；
传动效率低于普通橡胶轮，相同电机功率下速度略慢；
安装要求严格，轮子左右不能装反，否则运动错乱、跑偏。

六、典型应用场景
1、教育创客：行空板 / Arduino 语音遥控全向小车；
2、仓储 AGV 物流小车，狭窄货架之间侧向穿梭；
3、工业重载转运平台、机器人比赛底盘；
4、室内巡检机器人、云台全向移动底座。

在这里插入图片描述

【花雕动手做】行空板 K10 系列实验之方盒麦克纳姆轮内置式四驱语音识别小车

实验开源代码

// 引入离线语音识别库asr.h：提供语音唤醒、拼音指令识别、持续收音监听全套功能
#include "asr.h"
// 行空板K10主板底层驱动库：封装LCD屏幕、画布绘制、主板硬件初始化、系统总线管理API
#include "unihiker_k10.h"
// Microbit四路电机驱动库，专门适配四轮麦克纳姆轮底盘，独立控制M1/M2/M3/M4四路直流减速电机
#include <Microbit_Motor.h>

// ===================== 全局硬件对象实例化 =====================
UNIHIKER_K10   k10;        // 行空板主控实例，统一管理屏幕、板载IO、底层通信总线
ASR            asr;         // 离线语音识别模块实例，负责麦克风收音、人声解析、唤醒判断
uint8_t        screen_dir=2; // 屏幕旋转配置参数：数值2 = 屏幕倒置显示，适配小车安装视角
Microbit_Motor motorbit;    // 四路电机驱动实例
/* 麦克纳姆四轮底盘电机编号标准定义
M1 = 左前轮
M2 = 右前轮
M3 = 右后轮
M4 = 左后轮
CW = Clockwise 电机顺时针旋转
CCW = CounterClockwise 电机逆时针旋转
速度参数取值范围 0~255，数值越大PWM占空比越高，电机转速越快 */

//=====================================================================
// setup() 上电初始化函数，设备开机/重启仅执行1次
// 功能：初始化主板硬件、语音识别模块、LCD画布，注册7条麦轮小车语音拼音指令
//=====================================================================
void setup() {
	// 初始化行空板全部底层硬件资源：I2C、串口、屏幕、板载外设、IO总线
	k10.begin();

	// 离线语音识别模块初始化，传入3个核心配置参数
	// 1.CONTINUOUS：持续收音模式，麦克风不间断循环监听环境人声
	// 2.CN_MODE：中文识别模式，仅支持预先注册的中文拼音口令识别
	// 3.10000：收音抗噪灵敏度阈值，数值越高过滤环境杂音、防止误唤醒能力越强
	asr.asrInit(CONTINUOUS, CN_MODE, 10000);

	// 阻塞循环等待语音识别模型加载完成
	// _asrState == 0 代表语音模块未就绪，每100ms检测一次状态，避免未初始化调用导致程序报错
	while(asr._asrState == 0){delay(100);}

	// 根据screen_dir=2参数初始化倒置LCD显示屏
	k10.initScreen(screen_dir);
	// 创建屏幕绘图画布缓存区，所有文字先写入缓存，再统一刷新到屏幕，减少高频刷屏闪烁
	k10.creatCanvas();

	// 批量注册7条离线语音控制指令，离线ASR仅能识别提前录入的拼音
	asr.addASRCommand(0+1, "qian jin");    // ID=1 语音口令：前进
	asr.addASRCommand(1+1, "ting che");    // ID=2 语音口令：停车
	asr.addASRCommand(2+1, "hou tui");     // ID=3 语音口令：后退
	asr.addASRCommand(3+1, "you heng");   // ID=4 语音口令：右横移
	asr.addASRCommand(4+1, "zuo heng");   // ID=5 语音口令：左横移
	asr.addASRCommand(5+1, "zhuan quan"); // ID=6 语音口令：原地转圈
	asr.addASRCommand(6+1, "xie zou");    // ID=7 语音口令：斜着走（斜向直行）
}

//=====================================================================
// loop() 主循环函数，硬件初始化完成后无限循环持续运行
// 功能：实时检测语音唤醒状态、匹配语音指令、输出四路电机控制信号，屏幕同步刷新小车运行状态文字
//=====================================================================
void loop() {
	// 检测麦克风是否识别到固定唤醒关键词【你好小新】
	if (asr.isWakeUp()) {
		// 唤醒成功：在画布第6行绘制红色提示文字 RGB=0xFF0000
		k10.canvas->canvasText("已唤醒行空板小车.......", 6, 0xFF0000);
		// 将画布缓存内所有文字一次性刷新输出到实体LCD屏幕
		k10.canvas->updateCanvas();
	}
	else {
		// 未唤醒待机状态：画布第4行绘制蓝色提示文字 RGB=0x0000FF，提示用户唤醒口令
		k10.canvas->canvasText("唤醒词为“你好小新”", 4, 0x0000FF);
		k10.canvas->updateCanvas();
	}

	// ==========语音指令ID1：qian jin 小车直线前进（CCW四轮同步逆时针，低速102）==========
	if (asr.isDetectCmdID(0+1)) {
		// ALL参数代表同时控制M1/M2/M3/M4全部四路电机，统一逆时针旋转，速度102（中低速，行驶更稳）
		// 四轮同向转动后，麦克纳姆轮横向分力两两抵消，仅保留向前的纵向合力，车身笔直前进
		motorbit.motorRun(ALL, CCW, 102);
		// 屏幕绘制状态大字：参数依次为 X坐标,Y坐标,文字黑色RGB,中英文字体,字号50,自动换行开启
		k10.canvas->canvasText("K10 小车前进", 0, 180, 0x000000, k10.canvas->eCNAndENFont24, 50, true);
		k10.canvas->updateCanvas();
	}

	// ==========语音指令ID2：ting che 小车全部电机刹车停机==========
	if (asr.isDetectCmdID(1+1)) {
		// motorStop(ALL)：同时切断四路电机驱动输出，电机断电锁死，小车立刻静止
		motorbit.motorStop(ALL);
		k10.canvas->canvasText("K10 小车停止", 0, 180, 0x000000, k10.canvas->eCNAndENFont24, 50, true);
		k10.canvas->updateCanvas();
	}

	// ==========语音指令ID3：hou tui 小车直线后退（CW四轮同步顺时针，低速102）==========
	if (asr.isDetectCmdID(2+1)) {
		// 四轮全部顺时针反转，与前进转向完全反向，纵向合力向后，车身直线倒退
		motorbit.motorRun(ALL, CW, 102);
		k10.canvas->canvasText("K10 小车后退", 0, 180, 0x000000, k10.canvas->eCNAndENFont24, 50, true);
		k10.canvas->updateCanvas();
	}

	// ==========语音指令ID4：you heng 车身整体向右横向平移，速度100==========
	if (asr.isDetectCmdID(3+1)) {
		// 麦克纳姆轮标准右横移差速组合：前后纵向推力完全抵消，仅保留向右横向合力
		motorbit.motorRun(M1, CW, 100);  // 左前轮顺时针
		motorbit.motorRun(M2, CCW, 100); // 右前轮逆时针
		motorbit.motorRun(M3, CCW, 100); // 右后轮逆时针
		motorbit.motorRun(M4, CW, 100);  // 左后轮顺时针
		k10.canvas->canvasText("K10 小车右横", 0, 180, 0x000000, k10.canvas->eCNAndENFont24, 50, true);
		k10.canvas->updateCanvas();
	}

	// ==========语音指令ID5：zuo heng 车身整体向左横向平移，速度100==========
	if (asr.isDetectCmdID(4+1)) {
		// 所有电机转向与右横移完全反向，纵向分力抵消，横向合力向左，整车平行左滑
		motorbit.motorRun(M1, CCW, 100); // 左前轮逆时针
		motorbit.motorRun(M2, CW, 100);  // 右前轮顺时针
		motorbit.motorRun(M3, CW, 100);  // 右后轮顺时针
		motorbit.motorRun(M4, CCW, 100); // 左后轮逆时针
		k10.canvas->canvasText("K10小车左横", 0, 180, 0x000000, k10.canvas->eCNAndENFont24, 50, true);
		k10.canvas->updateCanvas();
	}

	// ==========语音指令ID6：zhuan quan 原地顺时针转圈，转速150（比平移更快）==========
	if (asr.isDetectCmdID(5+1)) {
		// 对角电机同方向、两组对角反向转动，只产生纯旋转力矩，无前后左右平移分量，零半径原地自转
		motorbit.motorRun(M1, CCW, 150); // 左前轮逆时针
		motorbit.motorRun(M2, CCW, 150); // 右前轮逆时针
		motorbit.motorRun(M3, CW, 150);  // 右后轮顺时针
		motorbit.motorRun(M4, CW, 150);  // 左后轮顺时针
		k10.canvas->canvasText("K10小车原地转圈", 0, 180, 0x000000, k10.canvas->eCNAndENFont24, 50, true);
		k10.canvas->updateCanvas();
	}

	// ==========语音指令ID7：xie zou 小车斜向行走（左前方斜走，高速200）==========
	if (asr.isDetectCmdID(6+1)) {
		// 仅左前M1、右后M3电机高速顺时针运转，M2右前、M4左后轮停机，推力合成左前方斜向合力
		motorbit.motorRun(M1, CW, 200);
		motorbit.motorRun(M3, CW, 200);
		k10.canvas->canvasText("K10小车斜着走", 0, 180, 0x000000, k10.canvas->eCNAndENFont24, 50, true);
		k10.canvas->updateCanvas();
	}

	// 清空画布第6行及下方全部文字，清除上一轮唤醒提示残留文字，防止新旧文字重叠出现残影
	k10.canvas->canvasClear(6);
}

代码解读

一、项目整体概况

硬件组合

行空板 K10 主控 + 离线 ASR 语音识别模块 + Microbit 四路直流电机驱动板 + 四轮麦克纳姆轮底盘

核心功能

  1. 离线语音唤醒：唤醒固定关键词「你好小新」，唤醒后才可操控小车；
  2. 7 条拼音语音指令：前进、停车、后退、右横移、左横移、原地转圈、斜向直行；
  3. 麦克纳姆全向移动：依靠 45° 斜辊分力抵消原理，实现直行、横移、零半径自转、斜走；
  4. 分级差异化调速：直行 / 横移低速稳行、转圈中速、斜向行走全速；
  5. LCD 屏幕实时文字反馈，分层展示唤醒提示、小车运动状态。

二、头文件与全局对象解析

#include "asr.h"
#include "unihiker_k10.h"
#include <Microbit_Motor.h>
  1. asr.h：离线语音识别库，提供持续收音、人声唤醒、拼音指令匹配功能；
  2. unihiker_k10.h：行空板底层驱动，封装屏幕画布、硬件初始化、IO 操作 API；
  3. Microbit_Motor.h：四路电机专用驱动库，独立控制 M1 左前 / M2 右前 / M3 右后 / M4 左后四个麦轮电机。
UNIHIKER_K10   k10;
ASR            asr;
uint8_t        screen_dir=2;
Microbit_Motor motorbit;
  • k10：行空板主控实例，统一管理屏幕、主板通信总线；
  • asr：语音识别实例，处理麦克风收音与人声解析；
  • screen_dir=2：屏幕倒置显示，适配小车安装视角；
  • motorbit：四路电机驱动实例
    • CW：电机顺时针旋转
    • CCW：电机逆时针旋转
    • 速度参数范围 0~255，数值越大转速越快。

三、setup () 上电初始化（开机仅执行 1 次）

  1. k10.begin();
    初始化行空板全部底层硬件：I2C、串口、LCD 屏幕、板载外设总线。
  2. 语音模块初始化
asr.asrInit(CONTINUOUS, CN_MODE, 10000);
while(asr._asrState == 0){delay(100);}
  • CONTINUOUS：不间断持续收音；
  • CN_MODE：中文拼音识别模式，仅识别预存口令；
  • 10000：高抗噪灵敏度，过滤环境杂音，减少误唤醒；
  • 循环阻塞等待语音识别模型加载完成，避免未就绪调用报错。
  1. 屏幕初始化
k10.initScreen(screen_dir);
k10.creatCanvas();

按倒置参数点亮屏幕，创建画布缓存，文字先存入缓存再统一刷新，降低屏幕闪烁。
4. 注册 7 条语音指令

asr.addASRCommand(0+1, "qian jin");    // ID1 前进
asr.addASRCommand(1+1, "ting che");    // ID2 停车
asr.addASRCommand(2+1, "hou tui");     // ID3 后退
asr.addASRCommand(3+1, "you heng");    // ID4 右横移
asr.addASRCommand(4+1, "zuo heng");    // ID5 左横移
asr.addASRCommand(5+1, "zhuan quan");  // ID6 原地转圈
asr.addASRCommand(6+1, "xie zou");     // ID7 斜着走

离线语音模块仅能识别提前录入的拼音口令，无法识别未注册词语。

四、loop () 无限主循环，实时监听语音并控制小车

1. 唤醒状态屏幕提示逻辑

asr.isWakeUp() 判断是否识别唤醒词「你好小新」

  • 唤醒成功：画布第 6 行红色文字 已唤醒行空板小车.......；
  • 未唤醒待机：画布第 4 行蓝色文字 唤醒词为“你好小新”；
    updateCanvas() 将画布缓存一次性刷新到实体屏幕。

2. Microbit 电机库核心 API

  1. motorRun(通道, 转向, 速度)
    • 通道：ALL同时控制四路电机 / M1/M2/M3/M4 单独单路；
    • 转向：CW顺时针、CCW逆时针；
  2. motorStop(ALL)：切断四路电机全部动力，小车立即锁死静止。

3. 每条语音指令电机控制逻辑

（1）qian jin 前进，速度 102
motorbit.motorRun(ALL, CCW, 102);

四轮全部同步逆时针低速运转，麦克纳姆轮横向分力两两抵消，仅保留向前合力，行驶平稳不窜动。

（2）ting che 停车
motorbit.motorStop(ALL);

四路电机同步断电刹车，小车立刻静止。

（3）hou tui 后退，速度 102
motorbit.motorRun(ALL, CW, 102);

四轮全部同步顺时针低速反转，合力向后，直线平稳倒退。

（4）you heng 右横移，速度 100
motorbit.motorRun(M1, CW, 100);
motorbit.motorRun(M2, CCW, 100);
motorbit.motorRun(M3, CCW, 100);
motorbit.motorRun(M4, CW, 100);

四轮差速配合，前后纵向推力完全抵消，只保留向右横向分力，整车平行右滑。

（5）zuo heng 左横移，速度 100
motorbit.motorRun(M1, CCW, 100);
motorbit.motorRun(M2, CW, 100);
motorbit.motorRun(M3, CW, 100);
motorbit.motorRun(M4, CCW, 100);

电机转向与右横移全部反向，纵向分力抵消，合力向左，整车平行左滑。

（6）zhuan quan 原地转圈，速度 150
motorbit.motorRun(M1, CCW, 150);
motorbit.motorRun(M2, CCW, 150);
motorbit.motorRun(M3, CW, 150);
motorbit.motorRun(M4, CW, 150);

左前、右前轮一组同向，右后、左后轮另一组反向，仅产生旋转力矩，无平移分量，原地顺时针自转，转速高于直行。

（7）xie zou 斜着走，速度 200
motorbit.motorRun(M1, CW, 200);
motorbit.motorRun(M3, CW, 200);

仅左前 M1、右后 M3 电机全速运转，M2、M4 停机，推力合成左前方斜向直行。

4. 屏幕清理

k10.canvas->canvasClear(6);

清空画布第 6 行及下方所有文字，清除唤醒提示残留内容，避免新旧文字重叠出现残影。

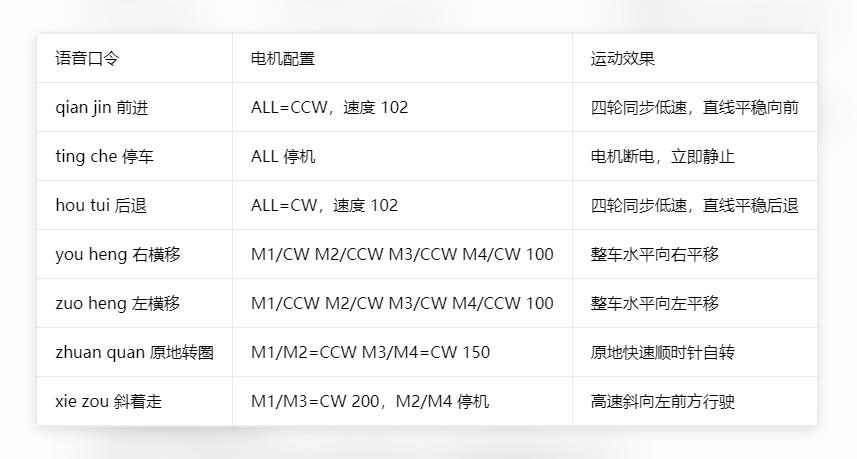

五、运动模式电机参数对照表

在这里插入图片描述

六、完整设备运行流程

  1. 设备上电，初始化行空板硬件、语音识别模块，循环等待语音模型加载完成；
  2. 初始化倒置 LCD 屏幕、创建绘图画布，批量注册 7 条拼音语音指令；
  3. 麦克风不间断持续监听唤醒词「你好小新」；
  4. 识别唤醒词后屏幕红色文字提示，未唤醒则蓝色文字提示唤醒口令；
  5. 说出对应语音口令，四路电机按照麦克纳姆轮矢量差速逻辑运转，屏幕同步打印车辆运行状态；
  6. 循环末尾自动清空屏幕下方文字，持续循环等待下一条语音指令。

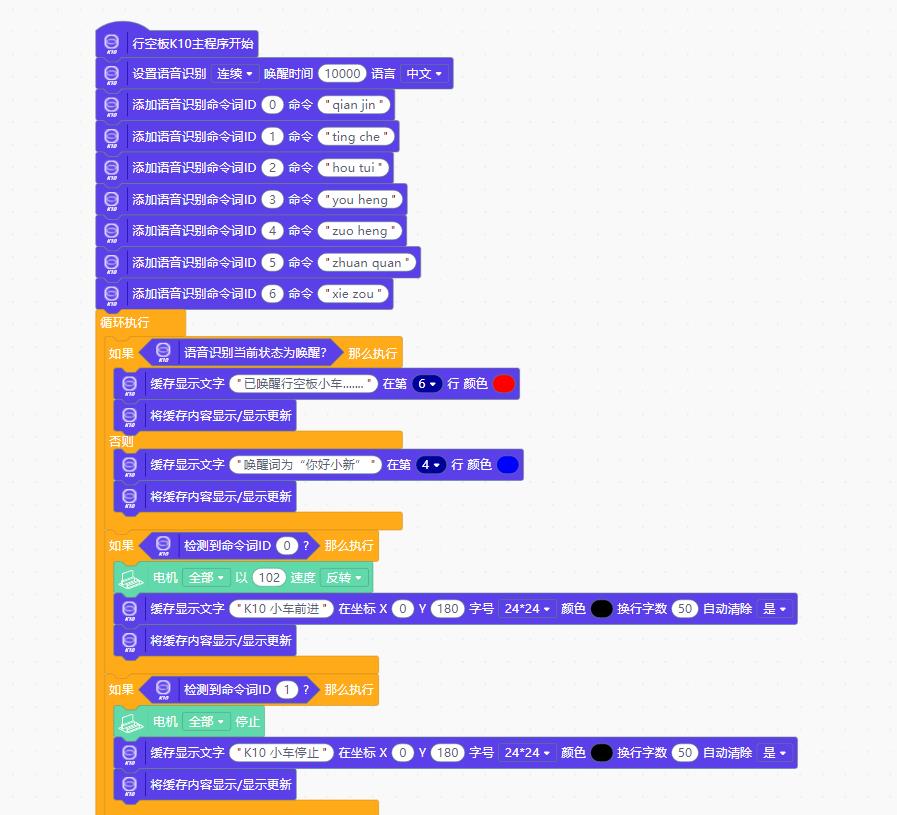

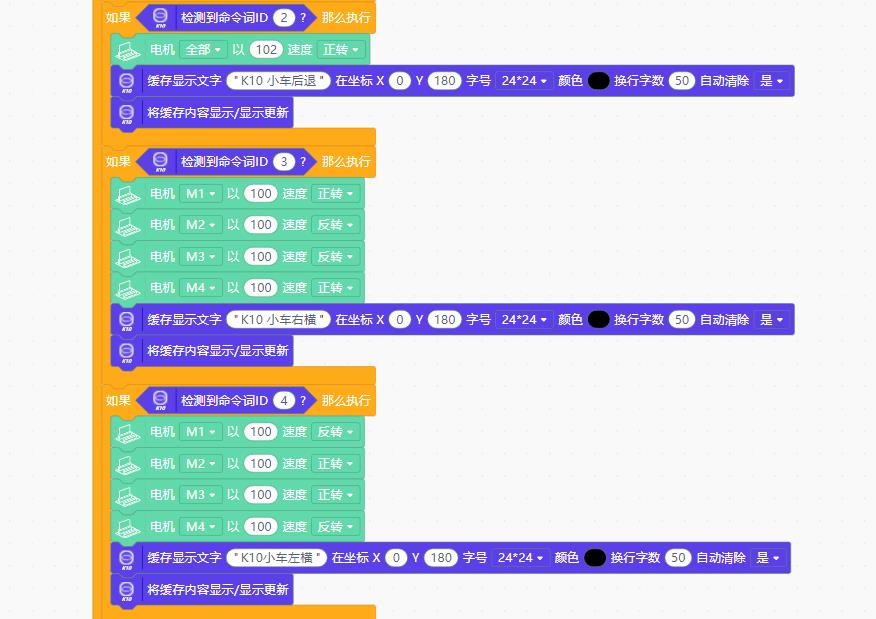

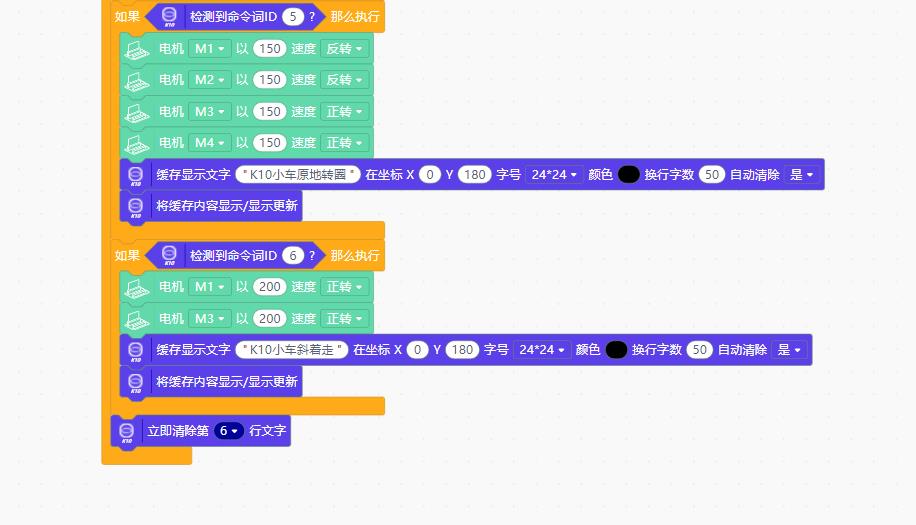

Mind+图形编程

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

实验场景图与视频记录

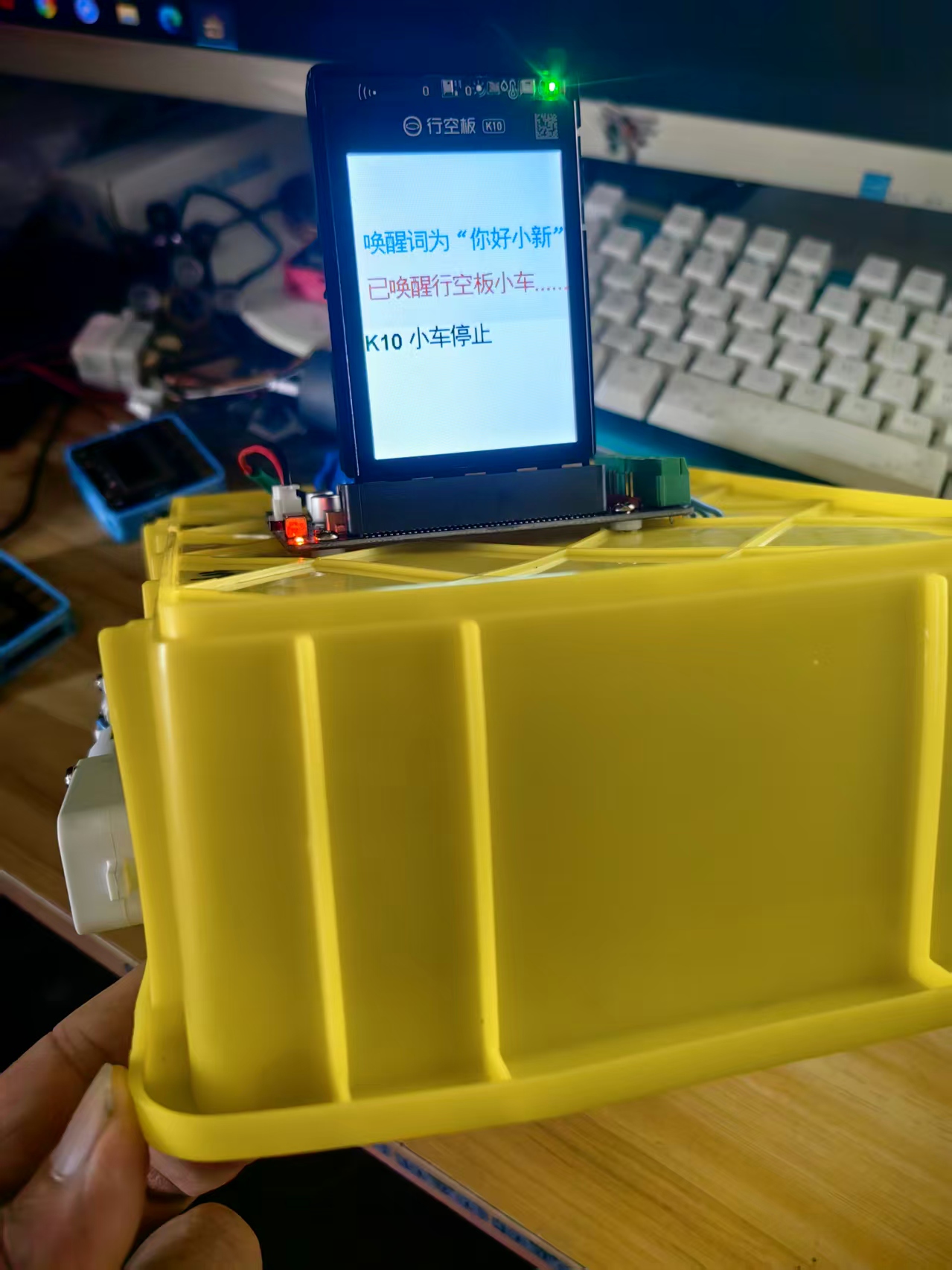

在这里插入图片描述

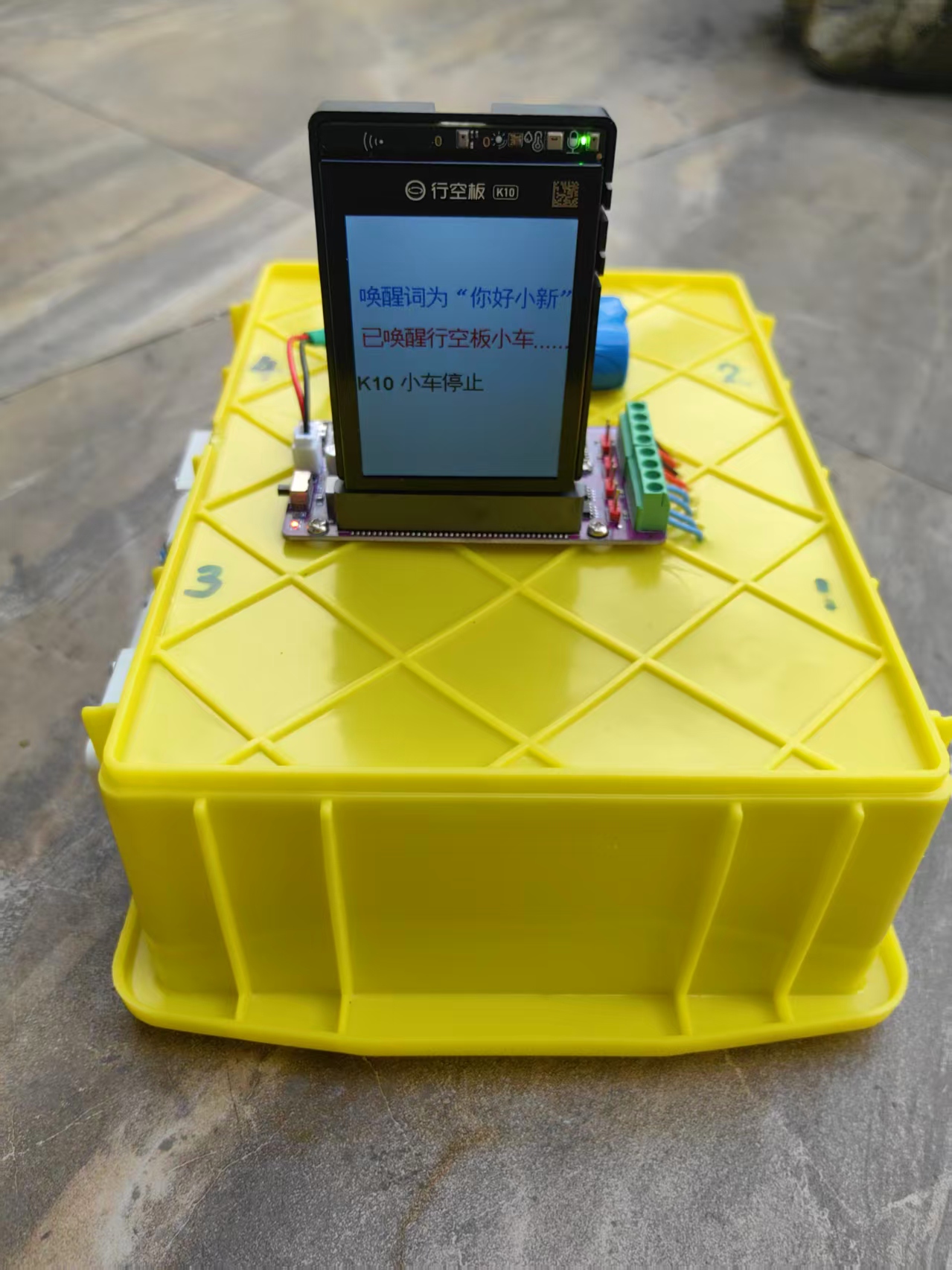

在这里插入图片描述

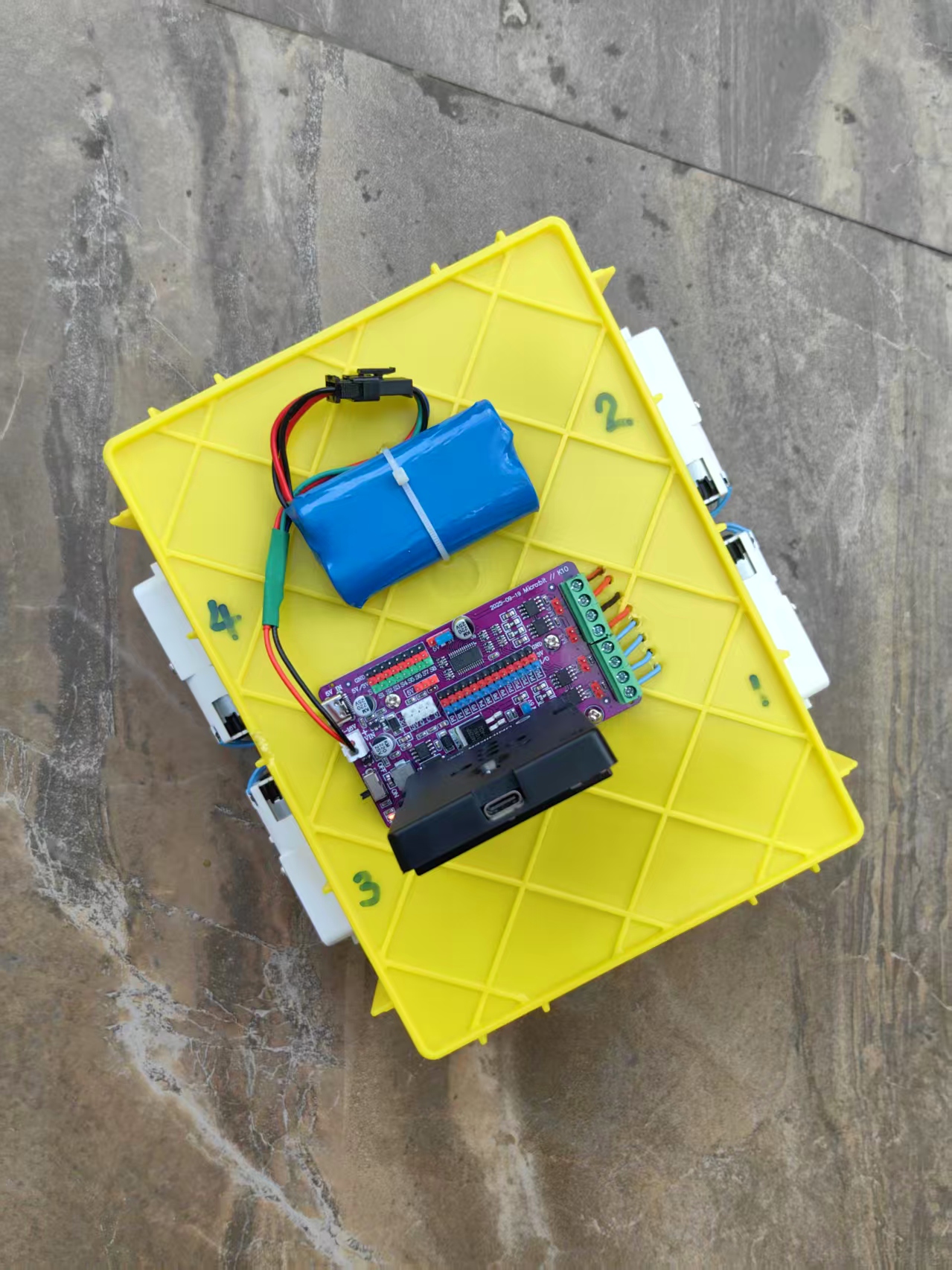

在这里插入图片描述
在这里插入图片描述

【[花雕动手做] 行空板 K10 系列实验之方盒麦克纳姆轮内置式四驱语音识别小车 #人工智能技术 #语音识别 #行空板K10 #DIY动手做 #科技改变生活】

https://www.bilibili.com/video/BV1avKn6aEY5/?share_source=copy_web&vd_source=371a292a55e5ca9be994cbb4a86cc987

https://www.bilibili.com/video/BV1RbKn6vEUF/?share_source=copy_web&vd_source=371a292a55e5ca9be994cbb4a86cc987

# 语音识别 # 人工智能
