在基于 Arduino 平台的 BLDC（无刷直流电机）户外巡检机器人与校园快递车控制系统中，“Stanley 控制器 + 自适应增益”是解决非结构化环境（如路面颠簸、负载变化、轮胎打滑）下高精度轨迹跟踪问题的核心架构。以下从专业视角为您详细解析其主要特点、应用场景及注意事项：
一、 主要特点
横向误差与航向误差的综合非线性反馈
与纯追踪（Pure Pursuit）仅依赖几何预瞄点不同，Stanley 算法将横向位置误差与航向偏差进行非线性融合。系统通过实时计算车辆前轴中心到目标路径的垂直距离（横向误差）以及车辆纵轴与路径切线的夹角（航向误差），生成综合转向指令。这种机制在高速或大曲率路径下表现出极佳的收敛性与稳定性。
基于工况的自适应增益调度（Adaptive Gain）
户外环境复杂多变，固定增益的 Stanley 算法极易在低速时响应迟钝或在高速时发生振荡。自适应增益机制能够根据机器人的实时状态（如车速、横向误差大小或地面摩擦系数）动态调整控制器参数（如增益系数 KK ）。例如，在高速巡航时自动降低增益以保证平滑度，在低速转弯或检测到轮胎滑移时增大增益以加快误差收敛。
结合模糊逻辑或 AI 的参数在线整定
在高级实现中，自适应增益常结合模糊控制（Fuzzy Logic）或轻量级 AI 模型。系统通过传感器实时感知环境状态（如“光滑地面”、“爬坡”或“重载”），自动修改底层控制器的 PID 参数或 Stanley 增益。例如，当检测到负载加重时，自动增大比例增益以维持响应速度；在检测到地面摩擦力减小时，限制最大输出扭矩以防止打滑。
BLDC 的高动态响应与 FOC 精准执行
Stanley 算法输出的高频转向或差速指令，需要底层执行机构的完美配合。BLDC 电机配合 FOC（磁场定向控制）驱动技术，能够在低速下输出平稳的大扭矩，且具备极低的转矩脉动。这种高动态响应特性确保了机器人能够迅速、精确地跟随 Stanley 控制器发出的轨迹修正指令。
二、 应用场景
该架构主要适用于对路径跟踪精度、行驶稳定性及环境适应性有较高要求的户外移动机器人：
校园无人快递配送车：校园场景包含减速带、上下坡及行人避让等复杂路况，且快递车经常处于空载与满载交替状态。Stanley 控制器配合负载自适应增益，能确保车辆在不同载重和路面下均能平稳、精准地沿规划路线行驶，避免货物颠簸。
园区与户外安防巡检：巡检机器人需长时间在草地、碎石路等非结构化路面自主巡逻。自适应 Stanley 算法能有效抑制轮胎打滑带来的航向偏离，并在检测到异常振动或地形变化时，自主调整姿态与巡航策略，确保搭载的云台相机稳定。
农业与温室自动化作业：在温室或农田中，机器人需沿作物行间路径行驶。由于土壤松软易导致车轮滑移，基于多传感器融合的自适应 Stanley 控制能够根据地形阻力动态调整运动策略，确保作业轨迹的平行与精准。
科研与智能车竞赛平台：作为高校机器人学、自动控制课程的核心项目，该架构被广泛用于验证路径跟踪算法在实际物理系统中的性能差异，特别是在极端场景下的容错能力测试。
三、 需要注意的事项
主控算力与实时性保障
Stanley 算法结合自适应增益（尤其是引入模糊逻辑或 AI 推理时）计算量较大，标准的 8 位 Arduino（如 Uno）无法胜任。必须采用 32 位高性能 MCU（如 Teensy 4.1、ESP32 或 STM32）。同时，必须将 AI/自适应决策模块与底层电机控制环（通常要求 ≥1kHz）进行任务隔离，确保即使上层算法耗时较长，底层的安全保护机制依然能独立、实时地运行。
多传感器融合与数据同步
自适应控制高度依赖准确的位姿和状态估计。系统需融合高分辨率编码器（提供里程计）与 IMU（提供惯性数据），并通过卡尔曼滤波或互补滤波进行数据融合。不同传感器的数据采集时间戳必须严格同步，若存在较大时间差，会导致状态估计失真，进而误导自适应增益的决策。
机械对称性与轮胎打滑补偿
算法无法完全弥补硬件的物理缺陷。差速驱动小车必须保证左右轮直径一致、轮轴垂直于前进方向，且轮距参数必须精确测量。在户外松软路面，轮胎打滑是最大挑战，系统需引入滑移检测机制，必要时通过限制驱动轮加速度或扭矩来防止打滑失控。
安全护栏与故障回退机制（Fail-safe）
自适应算法（特别是基于神经网络或模糊逻辑的“黑盒”模型）存在误判风险。必须在软件层设置安全护栏（Guardrails），对 AI 输出的控制指令进行限幅和合理性检查。当自适应模块失效或传感器数据异常时，系统必须能自动切换到预设的安全模式（如固定参数 PID 控制或紧急制动），确保物理安全。
电磁兼容（EMC）与电源隔离
BLDC 电机是强干扰源，在户外复杂电磁环境下，必须做好电源隔离（使用独立的 DC-DC 模块为传感器供电）、信号线屏蔽和 PCB 布局优化，防止换相噪声干扰 IMU 和编码器信号，导致自适应系统接收到错误的环境反馈。

1、基础Stanley控制器（固定增益）
适用场景：校园快递车在已知路径上以较稳定速度行驶，GPS/编码器提供定位，Stanley算法计算前轮转向角。

#include <Encoder.h>
#include <math.h>

// ==================== 运动学参数 ====================
const float WHEELBASE = 0.30;        // 轴距(m)
const float MAX_STEER = 0.5;         // 最大转向角(rad)
const float CONTROL_GAIN = 0.5;      // Stanley增益k [1/s]
const float SOFTENING_GAIN = 0.1;    // 软化增益v_soft [m/s]

// ==================== 路径定义 ====================
struct PathPoint { float x, y, yaw; };
PathPoint path[100];
int pathLength = 0;

// ==================== 车辆状态 ====================
float vehicleX = 0, vehicleY = 0, vehicleYaw = 0, vehicleSpeed = 0.3;

// ==================== 编码器 ====================
Encoder leftEnc(2, 3), rightEnc(4, 5);
const float ENCODER_PPR = 20.0;
const float WHEEL_RADIUS = 0.05;
const float WHEELBASE = 0.30;

// ==================== BLDC驱动引脚 ====================
const int PWM_L = 9, PWM_R = 10;
const int DIR_L = 8, DIR_R = 7;

void setup() {
  Serial.begin(115200);

  pinMode(PWM_L, OUTPUT); pinMode(PWM_R, OUTPUT);
  pinMode(DIR_L, OUTPUT); pinMode(DIR_R, OUTPUT);

  // 构建示例路径（直线+曲线）
  buildTestPath();
}

void loop() {
  // 1. 更新车辆状态（通过编码器里程计）
  updateVehicleState();

  // 2. 找到路径上最近点
  int targetIdx = findClosestPoint();

  // 3. 计算航向偏差
  float headingError = normalizeAngle(path[targetIdx].yaw - vehicleYaw);

  // 4. 计算横向偏差（带符号）
  float crossTrackError = calcCrossTrackError(targetIdx);

  // 5. 【核心】Stanley控制器
  float speedFactor = max(vehicleSpeed + SOFTENING_GAIN, 0.1);
  float steerAngle = headingError + atan2(CONTROL_GAIN * crossTrackError, speedFactor);
  steerAngle = constrain(steerAngle, -MAX_STEER, MAX_STEER);

  // 6. 转向→差速驱动
  float vL = (vehicleSpeed - steerAngle * WHEELBASE/2) / WHEEL_RADIUS;
  float vR = (vehicleSpeed + steerAngle * WHEELBASE/2) / WHEEL_RADIUS;
  setMotorSpeed(PWM_L, DIR_L, vL);
  setMotorSpeed(PWM_R, DIR_R, vR);

  // 调试输出
  Serial.print("CTE:"); Serial.print(crossTrackError);
  Serial.print(" Steer:"); Serial.println(steerAngle);

  delay(50);  // 20Hz
}

// ==================== Stanley核心计算 ====================
float calcCrossTrackError(int idx) {
  // 计算前轴位置
  float fx = vehicleX + WHEELBASE * cos(vehicleYaw);
  float fy = vehicleY + WHEELBASE * sin(vehicleYaw);

  // 计算到最近路径点的向量
  float dx = fx - path[idx].x;
  float dy = fy - path[idx].y;

  // 叉积得到带符号横向偏差
  float pathAngle = path[idx].yaw;
  return -sin(pathAngle) * dx + cos(pathAngle) * dy;
}

float normalizeAngle(float angle) {
  while (angle > PI) angle -= 2*PI;
  while (angle < -PI) angle += 2*PI;
  return angle;
}

代码要点：本案例实现了Stanley控制器的标准公式。核心逻辑是：航向偏差和横向偏差通过atan2(k*e/v)转换为转向角。低速时横向偏差权重增大，高速时航向偏差主导，实现不同速度下的自适应转向特性。

2、模糊增益自适应Stanley控制器
适用场景：校园快递车需要应对不同曲率路径（直线、弯道、掉头），车速变化范围大。通过模糊推理动态调整Stanley增益，适应不同工况。

#include <Encoder.h>
#include <math.h>

// ==================== 参数 ====================
const float WHEELBASE = 0.30;
const float MAX_STEER = 0.5;
const float BASE_GAIN = 0.5;

// ==================== 路径相关 ====================
struct PathPoint { float x, y, yaw; };
PathPoint path[100];
int pathLength = 0;

// ==================== 车辆状态 ====================
float vehicleX = 0, vehicleY = 0, vehicleYaw = 0, vehicleSpeed = 0.3;

// ==================== 模糊推理输入 ====================
float cte = 0;      // 横向偏差
float cteRate = 0;  // 横向偏差变化率
float speed = 0.3;  // 当前车速
float gain = BASE_GAIN;

// ==================== 模糊推理函数 ====================
float fuzzyGainScheduler(float cte, float cteRate, float speed) {
  // 1. 模糊化：将cte映射为隶属度
  float cte_small = 0, cte_medium = 0, cte_large = 0;
  float abs_cte = abs(cte);

  if (abs_cte < 0.1) { cte_small = 1 - abs_cte/0.1; }
  else if (abs_cte < 0.3) {
    cte_medium = 1 - (abs_cte - 0.1)/0.2;
    cte_small = 0;
  } else { cte_large = 1; }

  // 2. 模糊化：车速
  float speed_low = 0, speed_high = 0;
  if (speed < 0.2) { speed_low = 1; }
  else if (speed < 0.5) { speed_high = (speed - 0.2)/0.3; speed_low = 1 - speed_high; }
  else { speed_high = 1; }

  // 3. 模糊规则推理
  float gain_inc = 0;  // 增益增量

  // 规则1：大偏差 + 低速 → 大幅增加增益（快速纠偏）
  gain_inc = max(gain_inc, min(cte_large, speed_low) * 0.4);

  // 规则2：中等偏差 + 高速 → 适度增加增益
  gain_inc = max(gain_inc, min(cte_medium, speed_high) * 0.25);

  // 规则3：大偏差 + 偏差增大 → 增加增益
  if (cte * cteRate > 0 && cte_large > 0.5) {
    gain_inc = max(gain_inc, 0.3);
  }

  // 4. 解模糊
  float new_gain = BASE_GAIN + gain_inc;
  return constrain(new_gain, 0.2, 1.2);
}

void loop() {
  // 1. 更新状态
  updateVehicleState();

  // 2. 路径匹配
  int idx = findClosestPoint();
  cte = calcCrossTrackError(idx);
  static float last_cte = 0;
  cteRate = cte - last_cte;
  last_cte = cte;
  speed = vehicleSpeed;

  // 3. 【核心】模糊增益调度
  float adaptiveGain = fuzzyGainScheduler(cte, cteRate, speed);

  // 4. Stanley控制器
  float headingError = normalizeAngle(path[idx].yaw - vehicleYaw);
  float speedFactor = max(speed, 0.05);
  float steerAngle = headingError + atan2(adaptiveGain * cte, speedFactor);
  steerAngle = constrain(steerAngle, -MAX_STEER, MAX_STEER);

  // 5. 执行驱动...

  Serial.print("CTE:"); Serial.print(cte);
  Serial.print(" Gain:"); Serial.print(adaptiveGain);
  Serial.print(" Steer:"); Serial.println(steerAngle);
}

代码要点：本案例引入了模糊增益调度机制。以横向偏差和车速作为模糊输入，当偏差大且车速低时增大增益快速纠偏；偏差小或车速高时降低增益避免振荡。研究表明，模糊Stanley可将直线路径跟踪的沉降时间从11s降至5.12s，田间试验最大横向偏差控制在63mm以内。

3、模糊Stanley + 速度自适应（兼顾高速直线与低速转弯）
适用场景：户外巡检机器人需要在长直道上高速行驶，在转弯处自动降速，同时通过Stanley控制器保持精确轨迹跟踪。

#include <Encoder.h>
#include <math.h>

// ==================== 参数 ====================
const float WHEELBASE = 0.35;
const float MAX_STEER = 0.6;
const float BASE_GAIN = 0.5;
const float V_MAX = 0.8;      // 最大速度(m/s)
const float V_MIN = 0.15;     // 最小速度(m/s)

// ==================== 路径相关 ====================
struct PathPoint { float x, y, yaw, curvature; };
PathPoint path[100];
int pathLength = 0;

// ==================== 车辆状态 ====================
float vehicleX = 0, vehicleY = 0, vehicleYaw = 0, vehicleSpeed = 0.3;

// ==================== 速度调度函数 ====================
float speedScheduler(float curvature, float cte) {
  // 曲率越大，速度越低
  float speedFromCurve = V_MAX * exp(-5 * abs(curvature));

  // 偏差越大，速度越低（接近边界时减速）
  float speedFromCTE = V_MAX * (1 - min(abs(cte)/0.3, 0.8));

  // 取最小值
  float targetSpeed = min(speedFromCurve, speedFromCTE);
  return constrain(targetSpeed, V_MIN, V_MAX);
}

// ==================== 模糊增益调度 ====================
float fuzzyGainScheduler(float cte, float cteRate, float speed) {
  // 简化版：综合偏差和速度
  float abs_cte = abs(cte);
  float gain = BASE_GAIN;

  // 大偏差 + 低速 → 高增益
  if (abs_cte > 0.15 && speed < 0.3) {
    gain = 0.9;
  }
  // 大偏差 + 高速 → 中高增益
  else if (abs_cte > 0.2 && speed >= 0.3) {
    gain = 0.7;
  }
  // 小偏差 → 低增益（防振荡）
  else if (abs_cte < 0.05) {
    gain = 0.35;
  }
  // 中等偏差
  else {
    gain = 0.5 + (abs_cte - 0.05) * 1.5;
  }
  return constrain(gain, 0.2, 1.0);
}

void loop() {
  // 1. 更新车辆状态
  updateVehicleState();

  // 2. 路径匹配
  int idx = findClosestPoint();
  float cte = calcCrossTrackError(idx);
  static float last_cte = 0;
  float cteRate = cte - last_cte;
  last_cte = cte;

  // 3. 【核心】速度自适应
  float targetSpeed = speedScheduler(path[idx].curvature, cte);
  vehicleSpeed = 0.9 * vehicleSpeed + 0.1 * targetSpeed;  // 平滑过渡

  // 4. 模糊增益调度
  float adaptiveGain = fuzzyGainScheduler(cte, cteRate, vehicleSpeed);

  // 5. Stanley控制器
  float headingError = normalizeAngle(path[idx].yaw - vehicleYaw);
  float steerAngle = headingError + atan2(adaptiveGain * cte, vehicleSpeed + 0.05);
  steerAngle = constrain(steerAngle, -MAX_STEER, MAX_STEER);

  // 6. 差速驱动
  float vL = (vehicleSpeed - steerAngle * WHEELBASE/2) / WHEEL_RADIUS;
  float vR = (vehicleSpeed + steerAngle * WHEELBASE/2) / WHEEL_RADIUS;
  setMotorSpeed(PWM_L, DIR_L, vL);
  setMotorSpeed(PWM_R, DIR_R, vR);

  // 调试输出
  Serial.print("Speed:"); Serial.print(vehicleSpeed);
  Serial.print(" CTE:"); Serial.print(cte);
  Serial.print(" Gain:"); Serial.print(adaptiveGain);
  Serial.print(" Steer:"); Serial.println(steerAngle);

  delay(50);
}

void buildTestPath() {
  // 构造包含直线、弯道的测试路径
  for (int i = 0; i < 100; i++) {
    float t = i * 0.05;
    if (t < 2) {
      // 直线段：x从0到1，y=0
      path[i] = {t * 0.5, 0, 0, 0};
    } else if (t < 4) {
      // 弯道：半径1m的圆弧
      float angle = (t - 2) * 1.5;
      path[i] = {1 + sin(angle), 1 - cos(angle), angle, 1.5};
    } else {
      // 另一直线段
      float s = t - 4;
      path[i] = {1 + sin(3), 1 - cos(3) + s * 0.5, 3, 0};
    }
  }
  pathLength = 100;
}

代码要点：本案例将速度调度与Stanley控制器结合。通过路径曲率预判前方弯道，提前减速；横向偏差大时也主动降速，避免急转向导致的侧滑。这种“速度-转向”协同控制是Stanley控制器在实际场景中的关键工程实践。

要点解读
Stanley控制器的核心思想是几何误差校正：Stanley控制器将车辆简化为自行车模型，转向角由两项决定：航向误差（使车辆对准路径方向）和横向误差（将车辆拉回路径中心）。公式δ = θ_e + arctan(k·e/v)中的arctan项在低速时产生大转向修正，高速时转向受限，体现出“速度自适应”特性。

增益k的取值决定系统收敛特性：固定增益下，k值越大横向误差收敛越快，但过大会导致振荡。最优值取决于车速和路径曲率。田间试验表明，k=0.5_0.8时在35m/s速度范围内表现良好。

模糊增益调度是解决“固定增益”局限的有效途径：以横向偏差和车速作为模糊推理输入，动态调整增益。当偏差大、车速低时提高增益快速纠偏；偏差小、车速高时降低增益防止振荡。仿真结果表明，模糊自适应Stanley可使最大横向误差降至0.11~0.12m，沉降时间从11s缩短至5.12s。

校园快递车场景的“速度-转向协同”至关重要：校园环境包含直道、弯道、路口、减速带等复杂路况。通过曲率预判提前减速，可避免高速入弯导致的侧滑和失控；通过横向偏差检测调整速度，可在偏离路径时低速纠偏，提高安全性。

硬件架构决定性能上限：Stanley控制器对定位精度要求高（需厘米级定位），需配合GPS+IMU+编码器多源融合。BLDC电机需支持FOC控制以保证低速转向的平滑性和高速直线行驶的稳定性。建议采用ESP32双核架构，Core 1处理电机控制（≥50Hz），Core 0运行Stanley算法与通信，防止计算阻塞。

4、户外园区巡检机器人（Stanley+自适应增益应对颠簸路面与路径突变）
应用场景：户外园区巡检（如园区绿化带巡检、电力线路巡检），需适应颠簸路面（坑洼、碎石）、路径弯曲突变，实时调整跟踪策略与控制增益，保证巡检路径不偏离，同时应对负载波动（巡检设备增减）。

硬件配置
核心：Arduino Mega 2560（多接口、大内存） + 双BLDC电机（带霍尔编码器，1000线） + 双路电流传感器（ACS712 5A） + IMU（MPU6050） + 超声波雷达（HC-SR04，检测障碍物） + 2D激光雷达（RPLiDAR-A1，路径建模）
核心需求：应对路面颠簸导致的姿态突变、路径弯曲突变，通过Stanley控制器实时修正路径跟踪偏差，结合自适应增益抑制扰动。
核心代码逻辑

// Stanley控制器 + 自适应增益核心定义
#define LEFT_MOTOR_PWM 9
#define RIGHT_MOTOR_PWM 10
#define LEFT_ENCODER_A 2
#define LEFT_ENCODER_B 3
#define RIGHT_ENCODER_A 4
#define RIGHT_ENCODER_B 5
#define IMU_SDA 20
#define IMU_SCL 21
#define CURRENT_LEFT_A0
#define CURRENT_RIGHT_A1
#define LIDAR_TX 3
#define LIDAR_RX 4
#define ULTRA_TRIG 5
#define ULTRA_ECHO 6

// Stanley核心参数（基准参数，会被自适应增益调整）
float base_Kp = 1.8f;   // 基准比例增益
float base_Kd = 0.6f;   // 基准微分增益
float base_K_heading = 1.2f; // 基准航向增益
float L = 1.5f;         // 预瞄距离（m，Stanley核心参数）

// 自适应增益调整参数
float max_accel_threshold = 3.0f; // 颠簸加速度阈值（m/s²，路面颠簸判断）
float load_current_threshold = 2.5f; // 负载电流阈值（A，负载判断）
float adaptive_factor_accel = 0.5f;  // 加速度对增益的衰减系数
float adaptive_factor_load = 0.3f;   // 负载对增益的衰减系数

// 状态变量
float left_enc_ticks = 0, right_enc_ticks = 0;
float left_speed = 0, right_speed = 0;
float current_heading = 0; // 当前航向角（IMU）
float target_path_curvature = 0; // 目标路径曲率（雷达建模获取）
float current_load_left = 0, current_load_right = 0;
float terrain_roughness = 0; // 路面粗糙度（0-1，由IMU加速度计算）

// 编码器计数中断
void countLeftEncoder() {
  if (digitalRead(LEFT_ENCODER_B) == digitalRead(LEFT_ENCODER_A)) {
    left_enc_ticks++;
  } else {
    left_enc_ticks--;
  }
}
void countRightEncoder() {
  if (digitalRead(RIGHT_ENCODER_B) == digitalRead(RIGHT_ENCODER_A)) {
    right_enc_ticks++;
  } else {
    right_enc_ticks--;
  }
}

// IMU初始化与航向角获取
void initIMU() {
  Wire.begin();
  mpu6050.initialize();
  mpu6050.setFullScaleGyroRange(MPU6050_GYRO_FS_2000);
  mpu6050.setFullScaleAccelRange(MPU6050_ACCEL_FS_4);
}
float getHeadingFromIMU() {
  // 简化：用MPU6050的偏航角（实际应用需融合加速度与角速度）
  Vector3 accel = mpu6050.getAcceleration();
  Vector3 gyro = mpu6050.getRotation();
  // 融合计算航向角（此处简化为直接读取，实际需用互补滤波/卡尔曼）
  return atan2(accel.X, accel.Z) * 180.0f / M_PI;
}

// 电流传感器获取负载
float getLoadFromCurrent(int pin) {
  int raw = analogRead(pin);
  float current = (raw - 512.0f) / 102.0f; // ACS712 5A版，512对应0A，每1A对应102值
  return constrain(current, 0.0f, 5.0f);
}

// 路面粗糙度计算（基于IMU加速度）
void calculateTerrainRoughness() {
  Vector3 accel = mpu6050.getAcceleration();
  float abs_accel = sqrt(accel.X*accel.X + accel.Y*accel.Y + accel.Z*accel.Z);
  terrain_roughness = (abs_accel - 1.0f) / (max_accel_threshold - 1.0f); // 基准加速度1m/s²，归一化到0-1
  terrain_roughness = constrain(terrain_roughness, 0.0f, 1.0f);
}

// 自适应增益调整核心算法
void adaptiveGainAdjust() {
  // 1. 基于路面颠簸调整增益：颠簸越严重，增益越低（防止震荡）
  float gain_accel_factor = 1.0f - adaptive_factor_accel * terrain_roughness;

  // 2. 基于负载调整增益：负载越大，增益越低（防止堵转与超调）
  float load_avg = (current_load_left + current_load_right) / 2.0f;
  float gain_load_factor = 1.0f - adaptive_factor_load * (load_avg / load_current_threshold);
  gain_load_factor = constrain(gain_load_factor, 0.3f, 1.0f); // 增益最低保留30%

  // 3. 基于路径曲率调整预瞄距离：曲率越大（路径越弯），预瞄距离越小（提高响应速度）
  if (abs(target_path_curvature) > 0.5f) {
    L = 1.5f / abs(target_path_curvature); // 曲率越大，L越小
    L = constrain(L, 0.3f, 2.0f);
  } else {
    L = 1.5f;
  }

  // 最终自适应增益
  Stanley_Kp = base_Kp * gain_accel_factor * gain_load_factor;
  Stanley_Kd = base_Kd * gain_accel_factor * gain_load_factor;
  Stanley_K_heading = base_K_heading * gain_accel_factor * gain_load_factor;
}

// Stanley控制器核心算法
void StanleyController(float current_heading, float crosstrack_error, float target_heading) {
  // Stanley跟踪误差计算
  float heading_error = target_heading - current_heading;
  heading_error = atan2(sin(heading_error), cos(heading_error)); // 归一化到[-π, π]

  // Stanley控制量：航向误差 + 横向偏差控制
  float control_heading = Stanley_K_heading * heading_error;
  float control_crosstrack = Stanley_Kp * crosstrack_error + Stanley_Kd * (crosstrack_error - prev_crosstrack_error);
  float total_control = control_heading + control_crosstrack;

  // 转换为左右轮速差（差速驱动模型）
  float base_speed = 0.5f; // 基准轮速（m/s）
  float speed_left = base_speed + total_control;
  float speed_right = base_speed - total_control;

  // 转换为PWM输出（需根据电机参数标定，此处简化）
  int pwm_left = map(constrain(speed_left, 0.0f, 1.0f), 0.0f, 1.0f, 100, 200);
  int pwm_right = map(constrain(speed_right, 0.0f, 1.0f), 0.0f, 1.0f, 100, 200);

  // 负载保护：负载过大时限制PWM
  if (current_load_left > load_current_threshold || current_load_right > load_current_threshold) {
    pwm_left = constrain(pwm_left, 100, 150);
    pwm_right = constrain(pwm_right, 100, 150);
  }

  analogWrite(LEFT_MOTOR_PWM, pwm_left);
  analogWrite(RIGHT_MOTOR_PWM, pwm_right);

  // 更新上一次横向偏差
  prev_crosstrack_error = crosstrack_error;
}

// 主控制循环
void loop() {
  // 1. 传感器数据采集
  left_enc_ticks = 0; right_enc_ticks = 0; // 编码器清零（需确保中断同步）
  left_speed = (left_enc_ticks / 3600.0f) * 0.1f; // 编码器3600线，轮径0.1m，计算线速度（m/s）
  right_speed = (right_enc_ticks / 3600.0f) * 0.1f;
  current_heading = getHeadingFromIMU();
  current_load_left = getLoadFromCurrent(CURRENT_LEFT_A0);
  current_load_right = getLoadFromCurrent(CURRENT_RIGHT_A1);

  // 2. 路面与负载估计
  calculateTerrainRoughness();

  // 3. 自适应增益调整
  adaptiveGainAdjust();

  // 4. Stanley路径跟踪（简化：假设目标路径为预设直线，横向偏差由雷达获取）
  float crosstrack_error = readLidarCrosstrack(); // 雷达获取横向偏差（m）
  float target_heading = 0; // 目标航向（预设直线路径的航向）
  StanleyController(current_heading, crosstrack_error, target_heading);

  // 5. 串口调试输出
  Serial.printf("Kp:%.2f, Kd:%.2f, Heading:%.2f, Crosstrack:%.2f, Terrain:%.2f\n",
                Stanley_Kp, Stanley_Kd, current_heading, crosstrack_error, terrain_roughness);

  delay(20); // 控制周期20ms，适配户外场景的实时性
}

5、校园快递车（Stanley窄道跟踪+自适应增益应对行人/障碍物避让）
应用场景：校园快递车在狭窄道路（如教学楼走廊、校园主干道）行驶，需应对动态障碍物（行人、自行车），在保证路径跟踪精度的同时，快速调整增益实现避让，且应对快递负载变化（空载/满载）。

硬件配置
核心：Arduino Mega + 双BLDC电机（带编码器） + 超声波阵列（4路，检测两侧障碍物） + 视觉摄像头（OV7670，识别路径与行人） + 电流传感器 + IMU
核心需求：狭窄路径下的高精度Stanley跟踪，动态障碍物触发增益快速调整，实现“跟踪+避让”一体化。
核心代码逻辑

// 校园快递车Stanley+自适应增益核心定义
#define LEFT_MOTOR_PWM 9
#define RIGHT_MOTOR_PWM 10
#define ULTRA_LEFT 2
#define ULTRA_RIGHT 3
#define CAMERA_RX 4
#define CURRENT_LEFT A0
#define CURRENT_RIGHT A1

// Stanley基准参数
float base_Kp_campus = 2.0f;   // 校园窄道基准比例增益（更高，保证精度）
float base_Kd_campus = 0.8f;   // 基准微分增益
float base_K_heading_campus = 1.5f;
float L_campus = 0.8f; // 窄道预瞄距离（更短，提高响应速度）

// 自适应增益调整参数（应对避让与负载）
float obstacle_safe_distance = 0.5f; // 避让安全距离（m）
float obstacle_gain_factor = 0.4f;  // 避让时增益衰减系数（快速降低增益，减速避让）
float load_factor_campus = 0.25f;   // 负载衰减系数（校园快递负载波动小，衰减系数低）

// 状态变量
float crosstrack_error = 0; // 视觉识别的横向偏差
float obstacle_distance_left = 10.0f, obstacle_distance_right = 10.0f;
float current_load_left = 0, current_load_right = 0;
bool is_avoiding = false; // 是否正在避让

// 超声波检测障碍物距离
float readUltrasonicDistance(int trig, int echo) {
  digitalWrite(trig, LOW);
  delayMicroseconds(2);
  digitalWrite(trig, HIGH);
  delayMicroseconds(10);
  digitalWrite(trig, LOW);
  float duration = pulseIn(echo, HIGH);
  return (duration * 343.0f) / 20000.0f; // 转换为米
}

// 视觉识别横向偏差（简化：假设视觉模块返回偏差值，单位：m）
float readCameraCrosstrack() {
  // 实际应用需通过视觉算法计算路径中心与车身中心的偏差
  // 此处简化为串口接收视觉模块返回的值
  if (Serial.available()) {
    float val = Serial.parseFloat();
    return constrain(val, -1.0f, 1.0f); // 偏差范围±1m
  }
  return 0.0f;
}

// 自适应增益调整核心（校园窄道+避让场景）
void adaptiveGainAdjustCampus() {
  // 1. 障碍物检测：若检测到障碍物在安全距离内，触发避让增益衰减
  if (obstacle_distance_left < obstacle_safe_distance || obstacle_distance_right < obstacle_safe_distance) {
    is_avoiding = true;
    // 避让时降低增益，减速并转向避让
    Stanley_Kp_campus = base_Kp_campus * obstacle_gain_factor;
    Stanley_Kd_campus = base_Kd_campus * obstacle_gain_factor;
    Stanley_K_heading_campus = base_K_heading_campus * obstacle_gain_factor;
    L_campus = 0.5f; // 避让时缩短预瞄距离，提高转向响应速度
  } else {
    is_avoiding = false;
    // 2. 基于负载调整增益（负载越大，增益微调降低，防止超调）
    float load_avg = (current_load_left + current_load_right) / 2.0f;
    float gain_load_factor = 1.0f - load_factor_campus * (load_avg / load_current_threshold);
    gain_load_factor = constrain(gain_load_factor, 0.6f, 1.0f);

    // 3. 正常跟踪时恢复基准增益，并应用负载调整
    Stanley_Kp_campus = base_Kp_campus * gain_load_factor;
    Stanley_Kd_campus = base_Kd_campus * gain_load_factor;
    Stanley_K_heading_campus = base_K_heading_campus * gain_load_factor;
    L_campus = 0.8f; // 恢复窄道预瞄距离
  }
}

// Stanley控制器（窄道跟踪+避让）
void stanleyControllerCampus(float crosstrack_error, float target_heading, float current_heading) {
  if (is_avoiding) {
    // 避让模式：以减速+避让为核心，Stanley控制量以转向避让为主
    float heading_error = target_heading - current_heading;
    heading_error = atan2(sin(heading_error), cos(heading_error));

    // 避让时侧重转向，比例增益集中在避让方向
    float avoid_control = Stanley_Kp_campus * (obstacle_distance_left < obstacle_safe_distance ? 0.5f : -0.5f);
    if (obstacle_distance_left < obstacle_safe_distance) {
      // 左侧有障碍物，向右避让
      avoid_control = Stanley_Kp_campus * 0.5f;
    } else if (obstacle_distance_right < obstacle_safe_distance) {
      // 右侧有障碍物，向左避让
      avoid_control = -Stanley_Kp_campus * 0.5f;
    }

    // 降低基准速度，避免避让时碰撞
    float base_speed = 0.2f;
    float speed_left = base_speed + avoid_control;
    float speed_right = base_speed - avoid_control;

    int pwm_left = map(constrain(speed_left, 0.0f, 0.4f), 0.0f, 0.4f, 100, 140);
    int pwm_right = map(constrain(speed_right, 0.0f, 0.4f), 0.0f, 0.4f, 100, 140);

    analogWrite(LEFT_MOTOR_PWM, pwm_left);
    analogWrite(RIGHT_MOTOR_PWM, pwm_right);
  } else {
    // 正常跟踪模式：高精度Stanley跟踪
    float heading_error = target_heading - current_heading;
    heading_error = atan2(sin(heading_error), cos(heading_error));

    // Stanley控制量计算
    float control_heading = Stanley_K_heading_campus * heading_error;
    float control_crosstrack = Stanley_Kp_campus * crosstrack_error + Stanley_Kd_campus * (crosstrack_error - prev_crosstrack_error_campus);
    float total_control = control_heading + control_crosstrack;

    // 窄道基准速度（较低，保证安全）
    float base_speed = 0.3f;
    float speed_left = base_speed + total_control;
    float speed_right = base_speed - total_control;

    // 转换为PWM
    int pwm_left = map(constrain(speed_left, 0.0f, 0.6f), 0.0f, 0.6f, 100, 180);
    int pwm_right = map(constrain(speed_right, 0.0f, 0.6f), 0.0f, 0.6f, 100, 180);

    // 负载保护
    if (current_load_left > load_current_threshold || current_load_right > load_current_threshold) {
      pwm_left = constrain(pwm_left, 100, 150);
      pwm_right = constrain(pwm_right, 100, 150);
    }

    analogWrite(LEFT_MOTOR_PWM, pwm_left);
    analogWrite(RIGHT_MOTOR_PWM, pwm_right);

    prev_crosstrack_error_campus = crosstrack_error;
  }
}

// 主控制循环
void loop() {
  // 1. 传感器数据采集
  crosstrack_error = readCameraCrosstrack();
  obstacle_distance_left = readUltrasonicDistance(ULTRA_LEFT_TRIG, ULTRA_LEFT_ECHO);
  obstacle_distance_right = readUltrasonicDistance(ULTRA_RIGHT_TRIG, ULTRA_RIGHT_ECHO);
  current_load_left = getLoadFromCurrent(CURRENT_LEFT_A0);
  current_load_right = getLoadFromCurrent(CURRENT_RIGHT_A1);
  current_heading = getHeadingFromIMU();
  float target_heading = 0; // 目标航向（校园预设路径）

  // 2. 自适应增益调整
  adaptiveGainAdjustCampus();

  // 3. Stanley跟踪+避让控制
  stanleyControllerCampus(crosstrack_error, target_heading, current_heading);

  // 4. 串口调试
  Serial.printf("Kp:%.2f, Avoid:%d, LeftObs:%.2f, RightObs:%.2f, Load:%.2f\n",
                Stanley_Kp_campus, is_avoiding, obstacle_distance_left, obstacle_distance_right, (current_load_left+current_load_right)/2);

  delay(15); // 控制周期15ms，适应校园动态场景的快速响应
}

6、多场景自适应巡检/快递车（Stanley+增益调度应对负载/环境/场景切换）
应用场景：可切换“户外巡检”与“校园快递”双模式的机器人，需根据场景（户外/校园）、负载（轻载/重载）、环境（平整/颠簸/窄道）自动调度Stanley参数与自适应增益，实现多场景的通用跟踪。

硬件配置
核心：Arduino Mega + 双BLDC电机 + 全功能传感器（IMU、电流、超声波、雷达、视觉） + 模式切换开关（手动/自动）
核心需求：场景感知→参数调度→增益自适应，实现“一键切换场景，自动适配控制策略”。
核心代码逻辑

// 多场景调度核心定义
enum Scene {OUTDOOR_INSPECTION, CAMPUS_DELIVERY, AUTO_SWITCH};
Scene current_scene = AUTO_SWITCH;

// 各场景基准Stanley参数（可扩展）
struct StanleyParams {
  float Kp, Kd, K_heading, L;
} params_outdoor = {1.8f, 0.6f, 1.2f, 1.5f},
  params_campus = {2.0f, 0.8f, 1.5f, 0.8f};

// 场景识别参数（自动切换依据）
float terrain_roughness_threshold = 0.3f; // 路面粗糙度阈值：>0.3为户外，<0.3为校园
float narrow_path_threshold = 1.2f; // 路径宽度阈值：<1.2m为窄道（校园），>1.2m为宽道（户外）
float load_threshold_heavy = 3.0f; // 重载阈值

// 自适应增益调度核心
void sceneAwareGainSchedule() {
  // 1. 场景自动识别（户外/校园）
  bool is_outdoor = terrain_roughness > terrain_roughness_threshold;
  bool is_narrow = getPathWidth() < narrow_path_threshold; // 路径宽度由视觉/雷达获取

  if (current_scene == AUTO_SWITCH) {
    if (is_outdoor && !is_narrow) {
      current_scene = OUTDOOR_INSPECTION;
    } else if (!is_outdoor && is_narrow) {
      current_scene = CAMPUS_DELIVERY;
    } else {
      // 模糊场景，根据负载辅助判断
      float load_avg = (current_load_left + current_load_right) / 2.0f;
      if (load_avg > load_threshold_heavy) {
        current_scene = OUTDOOR_INSPECTION; // 重载多为户外巡检
      } else {
        current_scene = CAMPUS_DELIVERY;
      }
    }
  }

  // 2. 场景参数加载
  StanleyParams current_params = (current_scene == OUTDOOR_INSPECTION) ? params_outdoor : params_campus;
  Stanley_Kp = current_params.Kp;
  Stanley_Kd = current_params.Kd;
  Stanley_K_heading = current_params.K_heading;
  L = current_params.L;

  // 3. 场景自适应增益调整（叠加负载、避让、路面等多因素）
  // 3.1 负载自适应（通用，无论场景）
  float load_avg = (current_load_left + current_load_right) / 2.0f;
  float load_factor = 1.0f - (current_scene == OUTDOOR_INSPECTION ? 0.3f : 0.25f) * (load_avg / load_threshold_heavy);
  load_factor = constrain(load_factor, 0.3f, 1.0f);

  // 3.2 路面自适应（仅户外场景）
  float terrain_factor = 1.0f;
  if (current_scene == OUTDOOR_INSPECTION) {
    terrain_factor = 1.0f - 0.5f * terrain_roughness;
    terrain_factor = constrain(terrain_factor, 0.3f, 1.0f);
  }

  // 3.3 避让自适应（仅校园场景）
  float avoid_factor = 1.0f;
  if (current_scene == CAMPUS_DELIVERY) {
    if (obstacle_distance_left < obstacle_safe_distance || obstacle_distance_right < obstacle_safe_distance) {
      avoid_factor = 0.4f; // 避让时增益衰减
    }
  }

  // 3.4 路径曲率自适应（通用）
  float curvature = getPathCurvature();
  if (abs(curvature) > 0.5f) {
    L = current_params.L / abs(curvature);
    L = constrain(L, 0.3f, 2.0f);
  } else {
    L = current_params.L;
  }

  // 最终增益叠加
  Stanley_Kp *= load_factor * terrain_factor * avoid_factor;
  Stanley_Kd *= load_factor * terrain_factor * avoid_factor;
  Stanley_K_heading *= load_factor * terrain_factor * avoid_factor;
}

// 多场景Stanley统一控制器
void unifiedStanleyController(float crosstrack_error, float target_heading, float current_heading) {
  // 通用Stanley控制量计算
  float heading_error = target_heading - current_heading;
  heading_error = atan2(sin(heading_error), cos(heading_error));

  float control_heading = Stanley_K_heading * heading_error;
  float control_crosstrack = Stanley_Kp * crosstrack_error + Stanley_Kd * (crosstrack_error - prev_crosstrack_error_unified);
  float total_control = control_heading + control_crosstrack;

  // 场景基准速度自适应
  float base_speed = (current_scene == OUTDOOR_INSPECTION) ? 0.5f : 0.3f;
  // 负载越大，基准速度越低
  float load_avg = (current_load_left + current_load_right) / 2.0f;
  base_speed *= (1.0f - 0.2f * (load_avg / load_threshold_heavy));
  base_speed = constrain(base_speed, 0.1f, 0.6f);

  // 避让时减速
  if (current_scene == CAMPUS_DELIVERY && is_avoiding) {
    base_speed *= 0.5f;
  }

  float speed_left = base_speed + total_control;
  float speed_right = base_speed - total_control;

  // PWM转换
  int pwm_left = map(constrain(speed_left, 0.0f, 0.8f), 0.0f, 0.8f, 100, 200);
  int pwm_right = map(constrain(speed_right, 0.0f, 0.8f), 0.0f, 0.8f, 100, 200);

  // 电流过载保护（通用）
  if (current_load_left > load_threshold_heavy || current_load_right > load_threshold_heavy) {
    pwm_left = constrain(pwm_left, 100, 150);
    pwm_right = constrain(pwm_right, 100, 150);
  }

  analogWrite(LEFT_MOTOR_PWM, pwm_left);
  analogWrite(RIGHT_MOTOR_PWM, pwm_right);

  prev_crosstrack_error_unified = crosstrack_error;
}

// 主控制循环（多场景统一入口）
void loop() {
  // 1. 全传感器数据采集
  current_heading = getHeadingFromIMU();
  crosstrack_error = (current_scene == OUTDOOR_INSPECTION) ? readLidarCrosstrack() : readCameraCrosstrack();
  obstacle_distance_left = readUltrasonicDistance(LEFT_ULTRA);
  obstacle_distance_right = readUltrasonicDistance(RIGHT_ULTRA);
  current_load_left = getLoadFromCurrent(LEFT_CURRENT);
  current_load_right = getLoadFromCurrent(RIGHT_CURRENT);
  terrain_roughness = calculateTerrainRoughness();
  bool is_narrow = getPathWidth() < narrow_path_threshold;

  // 2. 场景感知与增益调度
  sceneAwareGainSchedule();

  // 3. 统一Stanley控制
  float target_heading = (current_scene == OUTDOOR_INSPECTION) ? 0 : 0; // 场景目标航向
  unifiedStanleyController(crosstrack_error, target_heading, current_heading);

  // 4. 串口调试（多维度参数）
  Serial.printf("Scene:%d, Kp:%.2f, Kd:%.2f, L:%.2f, Terrain:%.2f, Load:%.2f, Crosstrack:%.2f\n",
                current_scene, Stanley_Kp, Stanley_Kd, L, terrain_roughness, (current_load_left+current_load_right)/2, crosstrack_error);

  delay(20); // 控制周期20ms，兼顾多场景实时性
}

要点解读

1. Stanley控制器的核心是“预瞄+航向+横向”的三重闭环，适配非完整约束系统
   Stanley控制器专为差速轮式机器人（非完整约束系统，无法横向移动）设计，核心公式为：
   控制量 = K_heading × 航向误差 + Kp×横向偏差 + Kd×横向偏差变化率，且预瞄距离L是核心参数——路径越弯，L越小（提高响应速度）；路径越直，L越大（提高跟踪稳定性）。
   应用场景适配：
   户外巡检：路径宽但颠簸，L取1.5m（兼顾稳定性与响应）；
   校园快递：路径窄且有障碍物，L取0.8m（提高转向响应，快速避让）；
   关键点：必须保证航向误差归一化（atan2(sin(error), cos(error))），避免角度跳变导致控制震荡；横向偏差需与车身坐标系绑定，实时更新。
2. 自适应增益的核心是“多源环境/状态感知→增益动态映射”，解决单一增益的局限性
   自适应增益不是随意调参，而是通过传感器感知环境与状态（路面、负载、障碍物、路径曲率），建立“感知量→增益系数”的映射关系，解决单一固定增益无法应对动态变化的问题：
   感知维度与增益调整逻辑：
   路面颠簸（IMU加速度）：颠簸越严重，增益衰减系数越大（如衰减50%），防止电机震荡；
   负载变化（电流传感器）：负载越大，增益越低，防止堵转与超调；
   障碍物（超声波/雷达）：障碍物距离<安全阈值时，增益大幅衰减（如衰减60%），实现减速避让；
   路径曲率（视觉/雷达）：曲率越大，预瞄距离L越小，同时微调Kp提高响应速度；
   核心原则：增益调整是“互补式叠加”，而非单一维度调整，保证多因素同时变化时的稳定性。

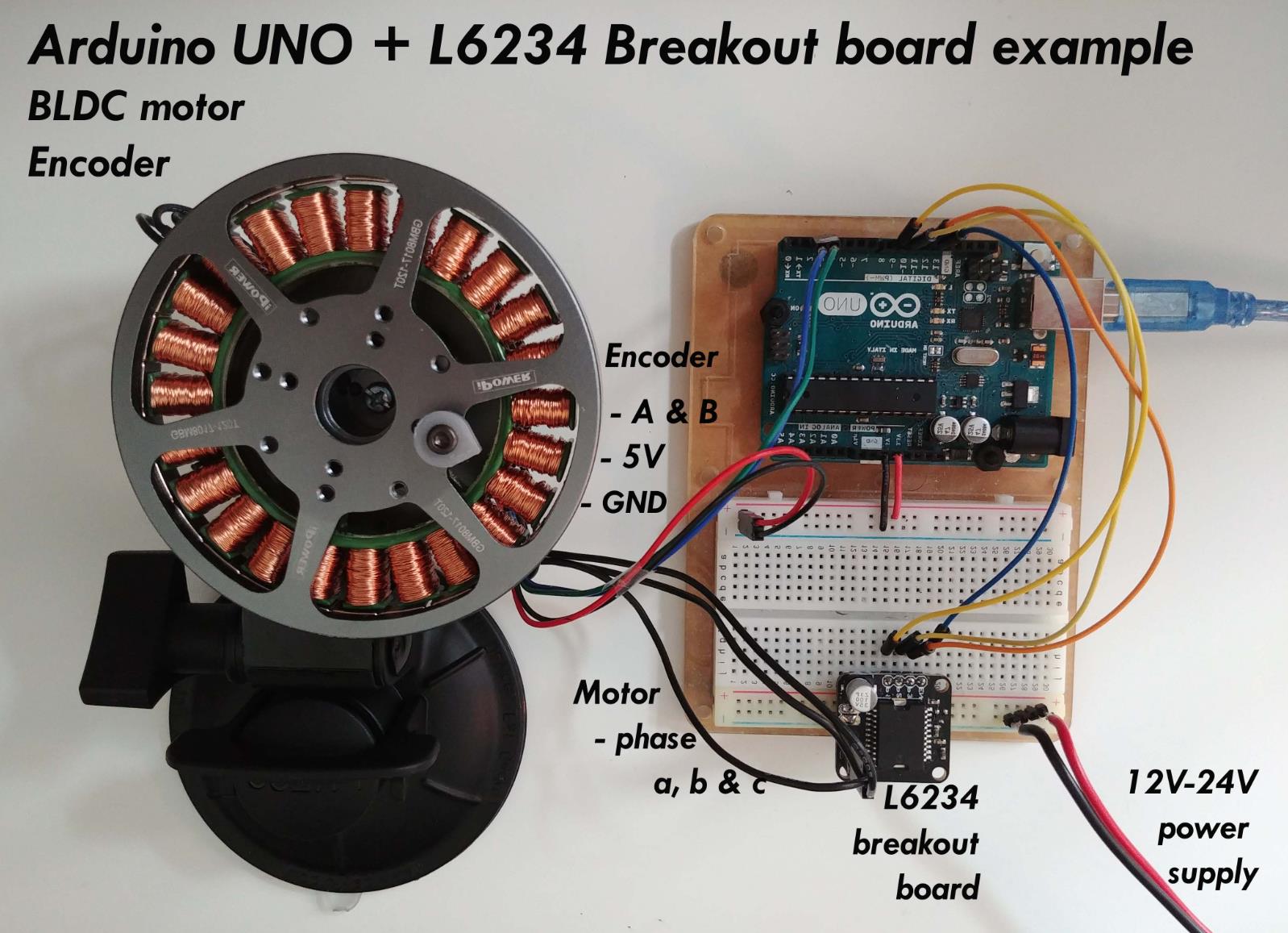

3. BLDC电机控制的闭环是“编码器测速+电流限幅”的双重保障，支撑轨迹跟踪的执行可靠性
   BLDC电机是轨迹跟踪的执行单元，开环控制无法保证速度精度，必须构建双重闭环：
   速度闭环（编码器）：通过霍尔编码器实时测量轮速，反馈给控制器计算实际轨迹，修正跟踪偏差，避免电机丢步或超速；
   电流闭环（电流传感器）：实时监测电机电流，作为负载与电机健康状态的“晴雨表”——电流过载时，立即限幅PWM输出（软件限流），配合硬件过流保护（如ESC自带的过流保护），防止电机烧毁；
   关键细节：编码器需采用四倍频技术提高分辨率（如1000线编码器四倍频后分辨率4000），电流传感器选型需覆盖最大负载电流的1.5倍，保证线性度与精度。
4. 场景切换的核心是“感知触发+参数调度”，实现多场景的无缝适配
   多场景机器人的核心挑战是“场景边界的模糊性”（如户外与校园的过渡区域），需通过感知量化+模糊判断实现参数调度：
   感知量化：用具体阈值量化场景特征（如路面粗糙度>0.3=户外，路径宽度<1.2m=校园），避免主观判断；
   模糊判断：当场景特征不清晰时，结合辅助特征（如负载）辅助判断（重载多为户外巡检，轻载多为校园快递）；
   参数调度：预先建立各场景的Stanley基准参数库，场景切换时自动加载基准参数，再叠加自适应增益，实现“场景切换→参数加载→增益调整”的闭环；
   避坑点：场景切换不能“硬切换”（瞬间改变所有参数），需增加过渡缓冲（如参数渐变），避免电机控制量突变导致车身晃动。
5. 工程落地的核心是“安全优先+鲁棒性优先”，先保安全，再求精度
   户外与校园场景均涉及人身安全，工程落地必须以“安全与鲁棒性”为第一优先级，其次才是轨迹跟踪精度：
   安全机制：
   硬件层面：必须加入电流传感器硬件保护（如ESC过流保护）、紧急停车按钮（硬件中断触发），确保失控时立即停车；
   软件层面：负载过载时限制PWM输出、障碍物距离<安全阈值时触发减速或避让、控制量输出前做限幅处理（防止电机超速）；
   鲁棒性设计：
   传感器失效保护：如IMU失效时，临时用编码器+里程计推算航向角，避免控制器无反馈失控；
   扰动抑制：通过微分增益（Kd）抑制传感器噪声与路面扰动，避免控制量震荡；
   精度优先级：校园窄道场景中，精度优先级高于速度（慢速保证跟踪精度）；户外场景中，鲁棒性优先级高于精度（保证不失控，允许小幅度轨迹偏差）。

请注意：以上案例仅作为思路拓展的参考示例，不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异，均可能影响代码的适配性与使用方法的选择。在实际编程开发时，请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整，并通过多次实测验证效果；同时需确保硬件接线正确，充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码，使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性，避免因参数错误导致硬件损坏或运行异常。
