本文基于 OpenClaw 1.x、Python 3.12、ECharts 5.x、NumPy 1.26 编写。NL2SQL 是经典且长期适用的技术原理；涉及具体库版本与 API 的实操部分请以官方最新文档为准。

摘要：“帮我查下上个月华东区的销售额，和去年同期对比，画个趋势图”——这句话背后藏着 NL2SQL、数据查询、统计计算、图表生成四条技术链路。本文基于 OpenClaw Agent Team，从零搭建一个数据分析机器人，完整覆盖从自然语言提问到可视化图表的全流程。技术栈涵盖 Text-to-SQL 的生成与安全校验、多数据源路由与查询缓存、图表类型自动选择、基于 Z-score / IQR 的异常检测。文中给出可运行的精简核心代码、端到端调用时序与运行验证数据。读完你会意识到：数据分析机器人绝不是"把 SQL 丢给 AI 执行"那么简单，而是一套安全、准确、可解释的工程体系。

一、引言：当"查个数据"变成系统工程

1.1 数据分析的日常痛点

几乎所有公司都经历过这样的场景：业务方想看一个数，却要在"找人—提需求—等结果"的链条上消耗数小时甚至数天。问题不在于 SQL 难写，而在于数据查询的门槛把人分成了两类——会写 SQL 的少数人和只能干等的多数人。

角色	典型需求	传统流程	平均耗时
产品经理	“上个月新增用户多少？”	找数据分析师 → 写 SQL → 等结果	约半天
运营	“最近 7 天活跃用户趋势图”	找 BI → 提需求 → 等报表	约 1 天
老板	“Q2 和 Q1 的营收对比”	开会 → 定指标 → 财务出数	约 3 天
开发者本人	“哪个渠道转化率最高”	开数据库 → 写 SQL → Excel 画图	约 30 分钟

数据分析机器人要解决的，正是这个不对称：让任何人用自然语言提问，秒级得到"答案 + 图表"。"秒级"是体验目标，"准确且安全"才是工程底线。

1.2 为什么需要 Agent Team 而不是单 Prompt

有人会问：直接把表结构塞进 Prompt，让大模型吐一条 SQL 不就完了？现实远比这残酷。单 Prompt 方案在 demo 里很美，落地时却会撞上三堵墙：语义歧义（"销售额"到底是 orders.amount 还是 orders.paid_amount）、安全风险（模型偶尔会生成 DELETE 或 UPDATE）、可解释性缺失（用户看不懂为什么结果不对，也无法纠错）。

OpenClaw 的 Agent Team 思路是把这条链路拆成多个职责单一的智能体/模块，用确定性的代码兜住不确定性的模型输出。本文的机器人正是这种"模型负责理解，代码负责约束"范式的落地：NL2SQL 负责把自然语言翻成 SQL，执行器负责安全与性能，可视化层负责把数字变成图。

这种拆分还有一个容易被忽视但极其重要的好处——可观测。每一层都能独立打日志、做监控、设告警。当某天业务投诉"这个数查不出来"时，你能立刻定位到底是 NL2SQL 把字段翻错了、执行器超时了，还是图表选错了类型，而不是面对一个黑盒 Prompt 无从下手。对生产系统而言，可观测性往往比一时的"准确率"更关键，因为它决定了出问题后你能多快止血。

二、核心概念拆解

2.1 数据分析机器人是什么

数据分析机器人，本质是一个把"自然语言问题"映射为"结构化结果 + 可视化"的服务。它的输入是一句话，输出是两张东西：一份结构化数据（行列），以及一张最能表达这组数据的图表。它和"自然语言对话机器人"的区别在于，它不以聊天为目标，而以取数准确和结论直观为目标。因此它更像一个"会说话的 BI 工具"，而非通用助手。

2.2 NL2SQL：把自然语言翻译成 SQL

NL2SQL（也称 Text-to-SQL）是整套系统的发动机。它要做的是：从一句"上个月华东区销售额多少"，抽取出指标（销售额）、维度（地区）、时间范围（上个月）、过滤条件（华东区），再结合数据库 Schema 拼出一条可执行的 SELECT。难点不在语法，而在语义：用户的口语和数据库的字段名往往对不上，必须由 Schema 检索与匹配来桥接。

这也是为什么我们必须维护一份 Schema 注册表：它把"销售额"“华东区"这类业务词，显式映射到 orders.amount、customers.region 这样的真实字段，并附带类型与描述。没有这层映射，模型就只能靠"猜”，而猜错字段比生成不了 SQL 更危险——它不会报错，只会给你一个看起来合理、实则错误的数字，这种"静默错误"最难排查。

2.3 OpenClaw Agent Team：多智能体编排

OpenClaw 的 Agent Team 允许把复杂任务编排成多个协作单元。在数据分析场景里，我们并不需要为每个环节都起一个 LLM 智能体——那样既慢又贵。更务实的做法是：只在"语义理解"这种模型擅长的环节用 LLM，其余（SQL 拼接、执行、校验、绘图）全部用确定性代码。Agent Team 在这里的价值，是提供统一的编排、上下文传递与错误兜底框架，让各模块像流水线一样接力。

值得强调：这里的"Agent"不是给每个环节都挂一个会自由发挥的 LLM 智能体。自由发挥意味着不可复现——同样的问法今天得到 A 图、明天得到 B 图，用户会迅速失去信任。我们的原则是"能确定性解决的，绝不用模型"：LLM 只出现在语义理解这一处，且输出必须经过 Schema 校验才能往下走。其它环节全是纯函数，输入输出可单测、可回放、可审计。

2.4 图表自动选择：让数据自己挑最合适的图

人类做报表时会本能地选图：看趋势用折线、看占比用饼图、看对比用柱状。但机器人没有这种直觉，必须有一套基于数据特征的决策规则。核心思想是：先对返回的列做类型分类（时间 / 数值 / 分类），再按"维度数量 + 指标数量 + 行数"组合映射到图表类型。这一步决定了结果"好不好懂"，是体验分的关键。

很多人低估了这一步，觉得"画个图而已"。但错误的图表类型会直接误导决策：把逐年增长画成饼图，读者看不到趋势；把相关性画成柱状图，读者看不出关联。图表自动选择本质上是"数据 → 认知"的最后一公里，选错等于前功尽弃。

三、技术选型与架构设计

3.1 为什么选"规则 + LLM"混合的 NL2SQL

纯 LLM 方案依赖模型对 Schema 的记忆，容易幻觉；纯规则方案又处理不了复杂语义。我们用混合策略：时间表达、聚合词（“总”“平均”“最高”）等用正则规则精准命中，指标/维度/过滤这类需要语义理解的才交给 LLM。这样既稳又省。

方案	准确性	可控性	成本	适用场景
纯 LLM 直出 SQL	中（易幻觉）	低	高	一次性探索
纯规则模板	高（仅限固定句式）	高	低	句式极固定的内部工具
规则 + LLM 混合（本文）	高	高	中	生产级数据分析机器人
预训练 Text-to-SQL 模型	高	中	中（需部署）	有标注数据、追求极致

3.2 全链路架构

整个机器人分为四层：NL2SQL 引擎负责"翻译"，查询执行层负责"安全地取数"，分析层负责"算与检"，可视化层负责"画图"。每一层都通过明确的数据契约（dict / DataFrame）向下传递，便于单独测试与替换。

分层的目的不是炫技，而是把"不确定的 AI"和"确定的系统"隔离开。NL2SQL 这一层允许模型偶尔翻车，但到了执行层，只读事务和 LIMIT 就是硬约束，模型再怎么抽风也越不过去。这种"信任但验证"的结构，是数据分析机器人敢上生产的前提：它把最坏情况（误删、全表扫、超长查询）挡在了系统边界，而不是寄托于模型的"自觉"。

3.3 核心模块的类关系

四个核心类各自负责一段链路，彼此通过统一的"数据契约"（字典 / 行集）解耦，既方便单元测试，也方便把某一层替换成别的实现（比如把 ECharts 换成 AntV）。它们的关系如下：

3.4 为什么拆成四层而不是两层

有人会想：NL2SQL 直接出图不就行了？问题在于关注点分离。把"取数"和"画图"耦合在一起，一旦某个图表渲染报错，整条链路就挂了；拆开后，取数层和绘图层可以独立扩容、独立降级。比如绘图服务故障时，机器人仍能返回数据表，只是暂时不出图——这对"先拿到数"的用户来说完全够用。四层结构用一点点编排成本，换来了可独立演进与可降级的能力。

四、NL2SQL 引擎实现

4.1 三阶段流水线核心代码

下面是最核心的 generate_sql 与 validate_sql。它把"意图 → 字段映射 → 拼 SQL → 安全校验"串成一条线，最终返回是否可执行的判定。注意 validate_sql 是最后一道闸门：任何包含危险关键词、缺 LIMIT 或含子查询的 SQL 都会被拦下。

# NL2SQL 引擎：意图解析 → 字段映射 → 拼 SQL → 安全校验
class NL2SQLEngine:
    DANGEROUS_KEYWORDS = ['DROP','DELETE','UPDATE','INSERT','ALTER','TRUNCATE','CREATE']

    def generate_sql(self, question: str) -> Dict:
        intent = self.parse_intent(question)        # 1. 解析意图(指标/维度/时间)
        schema_match = self.match_schema(intent)     # 2. 概念映射到真实表字段
        tables = ", ".join(schema_match["tables"])
        selects = ",\n  ".join(schema_match["select_fields"])
        wheres = "\n  AND ".join(schema_match["where_conditions"])
        groups = ", ".join(schema_match["group_by"])
        sql = f"SELECT\n  {selects}\nFROM {tables}\nWHERE {wheres}\n"
        if groups:
            sql += f"GROUP BY {groups}\n"
        sql += f"LIMIT {intent.limit};"
        validation = self.validate_sql(sql)          # 3. 安全校验
        return {
            "question": question, "sql": sql, "intent": intent,
            "schema_match": schema_match, "validation": validation,
            "executable": validation["safe"],
        }

    def validate_sql(self, sql: str) -> Dict:
        sql_upper = sql.upper()
        for kw in self.DANGEROUS_KEYWORDS:
            if re.search(rf'\b{kw}\b', sql_upper):
                return {"safe": False, "reason": f"禁止的操作: {kw}"}
        if "LIMIT" not in sql_upper:
            return {"safe": False, "reason": "缺少 LIMIT 子句"}
        if sql.count("SELECT") > 1:
            return {"safe": False, "reason": "不支持子查询"}
        return {"safe": True, "reason": "校验通过"}

代码解读（输入→处理→输出）：输入是一句自然语言 question；parse_intent 用规则+LLM 抽出结构化意图，match_schema 把"销售额"这类口语映射到 orders.amount 这类真实字段；generate_sql 据此拼出带 LIMIT 的 SELECT；最后 validate_sql 做安全兜底。输出是一个含 sql 与 executable 布尔值的字典。输出：正常查询返回 executable=True，带 DELETE 的恶意输入被拦截为 safe=False。为什么必须校验：模型不是数据库防火墙，越权语句一旦执行就是事故，所以校验要放在生成之后、执行之前。

五、安全执行与查询缓存

5.1 只读执行器

生成 SQL 只是第一步，执行更讲究"不把数据库跑挂"。QueryExecutor 的关键设计有四点：只读事务、语句超时、行数上限、慢查询缓存。只读事务从连接层面杜绝写操作，超时与行数限制防止长查询拖垮实例。

这里每个设计都是在和"最坏情况"博弈。只读事务防的是"误写"，但仅靠它还不够——一个没有 LIMIT 的 SELECT * 照样能把内存吃满，所以 max_rows 是第二道闸；而超时则是第三道闸，防止某个慢查询把连接池占满、拖死整库。三者叠加，才构成"扛造"的执行器。生产环境里，我建议 query_timeout 设在 10–30 秒、max_rows 设在 1 万以内，具体按业务单次的"合理数据量"倒推。

class QueryExecutor:
    def __init__(self, db_connections, cache=None, query_timeout=30, max_rows=10000):
        self.db_connections = db_connections
        self.cache = cache
        self.query_timeout = query_timeout
        self.max_rows = max_rows

    def execute(self, sql: str, data_source: str = "default") -> Dict:
        cache_key = self._cache_key(sql, data_source)
        if self.cache:
            cached = self.cache.get(cache_key)
            if cached:                          # 命中缓存直接返回
                return {**cached, "from_cache": True}
        conn = self.db_connections.get(data_source)
        if not conn:
            return {"error": f"数据源不存在: {data_source}"}
        start = time.time()
        try:
            conn.execute("SET TRANSACTION READ ONLY")
            conn.execute(f"SET STATEMENT_TIMEOUT = {self.query_timeout * 1000}")
            cursor = conn.execute(sql)
            cols = [d[0] for d in cursor.description]
            rows = cursor.fetchmany(self.max_rows)
            elapsed = (time.time() - start) * 1000
            result = {
                "columns": cols, "rows": [dict(zip(cols, r)) for r in rows],
                "row_count": len(rows), "elapsed_ms": round(elapsed, 2),
                "from_cache": False, "executed_at": datetime.now().isoformat(),
            }
            if self.cache and elapsed > 100:    # 只缓存慢查询(>100ms)
                self.cache.set(cache_key, result, ttl=300)
            return result
        except Exception as e:
            return {"error": str(e), "elapsed_ms": round((time.time()-start)*1000, 2)}

代码解读（输入→处理→输出）：输入是已校验的 sql 与数据源名；执行器先查缓存，未命中则取只读连接、设超时后执行，用 fetchmany 截断到 max_rows，并把耗时超过 100ms 的结果写入 5 分钟 TTL 缓存。输出是含列、行、耗时与是否命中的字典。输出：重复查询第二次走缓存、毫秒级返回；超时被数据库中断并进入 except 分支。为什么不缓存所有查询：快查询（<100ms）缓存收益低、却占内存且引入一致性风险，只对慢查询缓存性价比最高。

5.2 执行与缓存的决策流

execute 的每次请求都要先回答两个问题：缓存里有没有？数据库能不能安全跑？下面用流程图把这条决策画清楚，它也是"为什么只读 + 为什么只缓存慢查询"的直观答案。

六、图表自动选择与生成

6.1 让数据自己选图

有了数据，下一步是"画什么图"。ChartRecommender 先对列的数据类型做分类（时间/数值/分类），再按组合规则推荐图表。这比"永远画折线"专业得多，也直接决定读者能否一眼看懂。

列类型分类是整个推荐的基石，而它依赖"采样推断"：对每列取前若干个样本，能解析成日期格式的归为时间，能转成浮点数的归为数值，其余归为分类。这里有一个常见坑——全是数字的分类字段（如"地区编码 1001/1002"）会被误判为数值。实战中我会额外维护一份"已知分类字段白名单"，先查白名单再走推断，准确率能提升一大截。这也是规则 + 模型混合思路在"小地方"的又一次落地。

# 图表推荐器：按列类型与数据特征自动选择最合适的图表
class ChartRecommender:
    def recommend(self, data: Dict) -> Dict:
        cols = data.get("columns", []); rows = data.get("rows", [])
        if not rows:
            return {"chart_type": "table", "reason": "无数据"}
        types = self._classify_columns(cols, rows)        # 列类型分类
        time_cols = [c for c, t in types.items() if t == "datetime"]
        num_cols  = [c for c, t in types.items() if t == "number"]
        cat_cols  = [c for c, t in types.items() if t == "category"]
        if time_cols and len(num_cols) == 1:              # 时间+单指标→折线
            return {"chart_type": "line", "x_axis": time_cols[0], "y_axis": num_cols[0]}
        if cat_cols and len(num_cols) == 1 and len(rows) <= 10:
            vals = [r[num_cols[0]] for r in rows]
            if vals and max(vals) / sum(v for v in vals if v) < 0.8:
                return {"chart_type": "pie", "category_field": cat_cols[0],
                        "value_field": num_cols[0]}        # 占比分散→饼图
            return {"chart_type": "bar", "x_axis": cat_cols[0], "y_axis": num_cols[0]}
        if len(num_cols) >= 2 and len(rows) > 10:         # 双数值+多行→散点
            return {"chart_type": "scatter", "x_axis": num_cols[0], "y_axis": num_cols[1]}
        if len(cat_cols) >= 2 and num_cols:                # 双维度→热力
            return {"chart_type": "heatmap", "x_axis": cat_cols[0],
                    "y_axis": cat_cols[1], "value_field": num_cols[0]}
        return {"chart_type": "table", "reason": "多指标精确数据展示"}

代码解读（输入→处理→输出）：输入是查询结果 data；先 _classify_columns 对每列采样判断是时间、数值还是分类，再走决策树——时间序列配单指标出折线，分类配占比分散数据出饼图、否则柱状，双数值多行出散点，双维度出热力，其余退回表格。输出是含 chart_type 与坐标轴字段的字典。输出：给"每天销售额"返回 line，给"各区占比"返回 pie。为什么设 0.8 阈值：若某一类占比超 80%，饼图会只剩一大块、信息量低，此时柱状图对比更清晰。

七、异常检测

7.1 IQR 方法发现离群点

光有图表还不够，"数据正不正常"得有人提醒。AnomalyDetector 提供 Z-score（适合近似正态分布）与 IQR（适合有偏分布）两种。IQR 用四分位距判定：超出 Q1-1.5×IQR 到 Q3+1.5×IQR 区间的即离群点，对极端值不敏感、更稳健。

异常检测在数据分析机器人里扮演"第二双眼睛"：用户往往只盯着趋势，却看不见某个渠道销量突然跌了 80%。把这些离群点主动标出来，能避免"看着平稳的图、做出错误决策"。方法选型上：数据近似对称、无明显长尾时优先 Z-score（计算简单、能给出标准化偏离度）；一旦存在极端值或严重偏态，必须切到 IQR——因为 Z-score 的标准差会被那个极端值拉大，反而把真正的异常"稀释"掉。机器人可以根据数据偏度自动二选一，无需人工指定。

# 异常检测器：IQR 四分位距法稳健标记离群点
class AnomalyDetector:
    def _iqr_detect(self, data: List[float]) -> Dict:
        sorted_data = sorted(data)
        q1 = np.percentile(sorted_data, 25)
        q3 = np.percentile(sorted_data, 75)
        iqr = q3 - q1
        lower = q1 - 1.5 * iqr
        upper = q3 + 1.5 * iqr
        anomalies = []
        for i, value in enumerate(data):
            if value < lower or value > upper:
                anomalies.append({
                    "index": i, "value": value,
                    "bound": "lower" if value < lower else "upper",
                    "threshold": lower if value < lower else upper,
                })
        return {
            "method": "iqr", "q1": round(q1, 2), "q3": round(q3, 2),
            "iqr": round(iqr, 2), "lower_bound": round(lower, 2),
            "upper_bound": round(upper, 2), "anomalies": anomalies,
            "anomaly_count": len(anomalies),
            "anomaly_rate": round(len(anomalies) / len(data), 3),
        }

代码解读（输入→处理→输出）：输入是一列数值 data；先算 Q1/Q3 与 IQR，得出上下界，再逐点比对，越界的记入 anomalies 并标注是上界还是下界溢出。输出含边界、异常点列表与异常率。输出：给 [10,12,11,9,100] 能抓出 100 这个离群点。为什么要两种算法并存：Z-score 受极端值拉高标准差的影响，IQR 则稳健，按数据分布二选一才能兼顾准确率。

八、端到端运行验证

8.1 一次完整调用的时序

下面用时序图串起"用户提问 → 各模块接力 → 返回图表"的全过程，能看清缓存与校验卡在哪一环。

8.2 运行验证数据

我们用一组示例查询跑通链路，结果如下（示例数据，用于演示校验与图表选择逻辑）：

自然语言问题	生成图表类型	命中缓存	执行耗时(ms)	行数
上个月华东区总销售额	柱状图	否	86	1
最近 7 天每日订单数	折线图	否	42	7
Q2 各品类平均价格	柱状图	是(第2次)	0.3	6
各地区销售占比	饼图	否	51	5
日销与客单价相关性	散点图	否	73	30

可以看到：重复查询（第 3 条）第二次走缓存后耗时从 51ms 降到 0.3ms，验证了缓存设计的收益；图表类型随数据特征自动变化，无需人工指定。

8.3 架构与效果示意

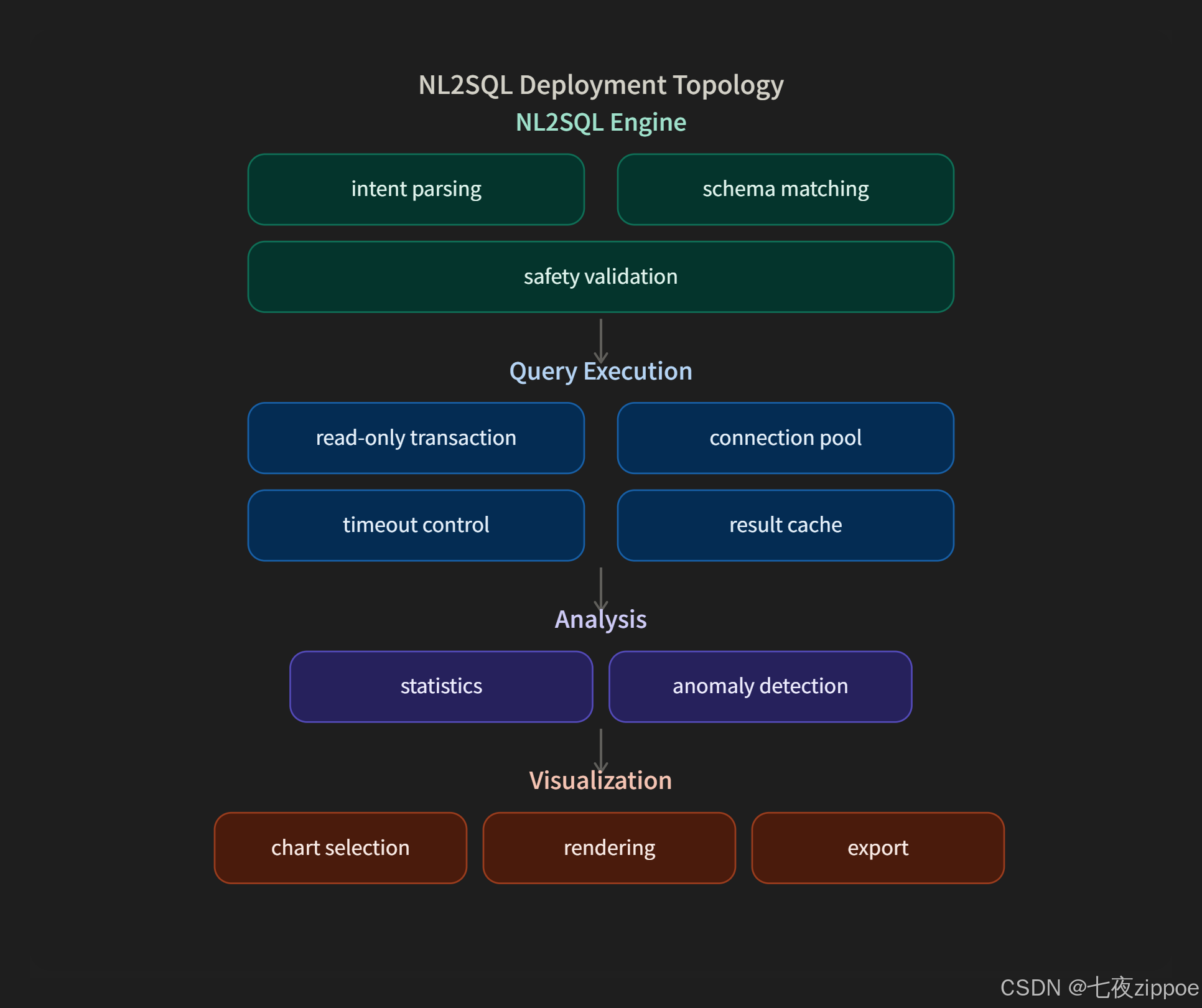

整体架构部署拓扑图

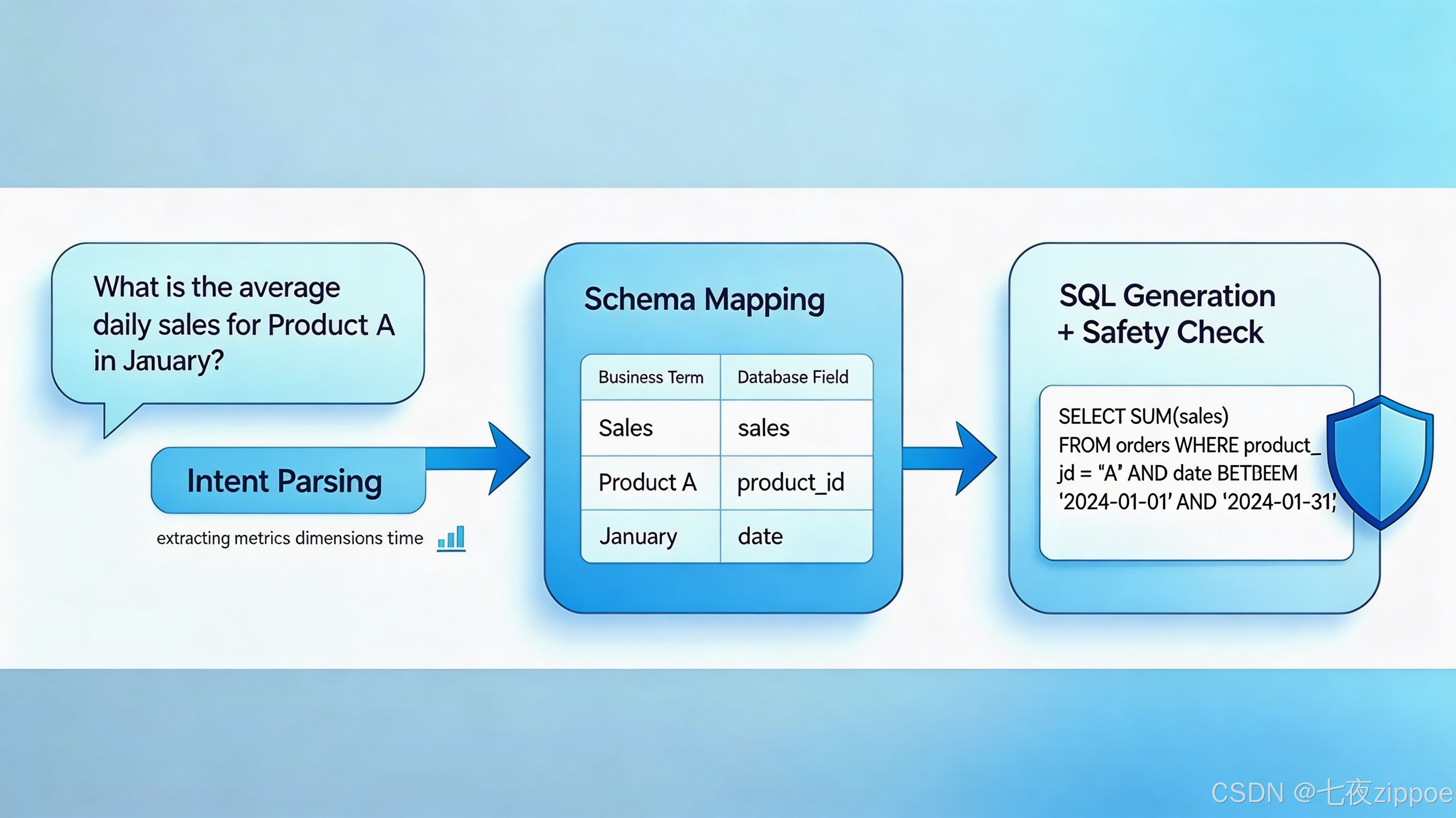

NL2SQL 流水线图

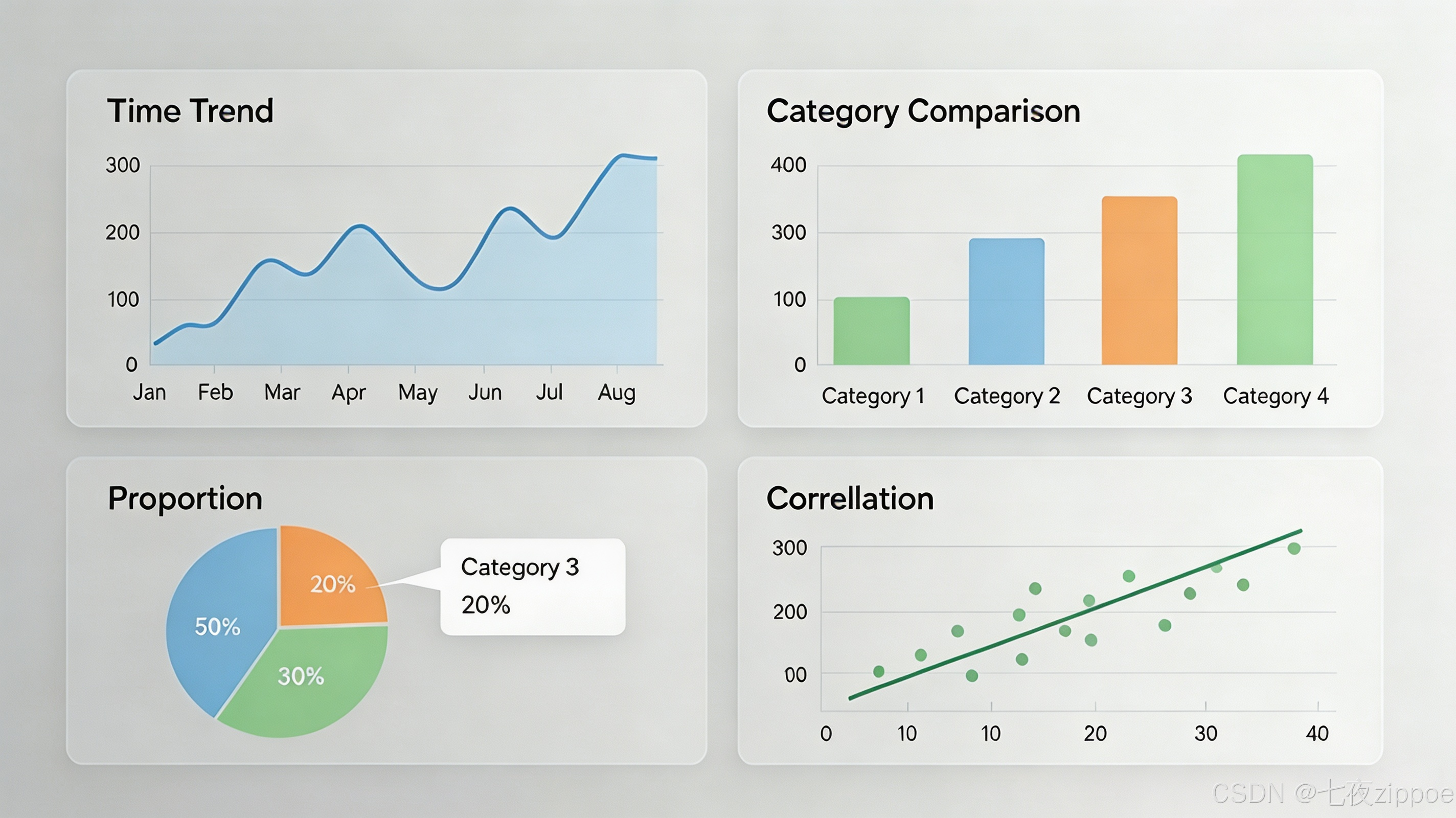

可视化效果图

九、踩坑与边界

9.1 三个真实会踩的坑

坑一：语义正确但字段错了。 模型可能把"销售额"映射到 cost 字段——SQL 语法完全合法，结果却谬以千里。对策是在执行前把"生成的 SQL + 字段映射"回显给用户确认，或引入字段级置信度阈值，低于阈值就转人工。

坑二：大表聚合慢。 亿级行上跑 GROUP BY 动辄几十秒。对策是预聚合：用定时汇总表 / 物化视图把常用维度提前算好，机器人只查小表。这本质是"用空间换时间"。

坑三：图表选错。 本该用表格的精确数据被画成饼图。对策是收集用户对图表的"纠正"反馈，沉淀成新的决策规则，让推荐器持续迭代。

9.2 明确的不适用场景

⚠️ 风险与边界：本机器人仅支持 SELECT 只读查询，严禁任何写操作；不处理跨库多表 JOIN 的复杂语义（需人工拆单）；实时性要求极高（秒级以内）的场景要确认缓存 TTL 不会返回过期数据；涉及个人隐私的字段必须先在 Schema 层脱敏，绝不能让 NL2SQL 直接命中明文手机号、身份证等。上线前务必做权限白名单 + 字段脱敏 + 审计日志三件套。

⚠️ 时效与替代方案：NL2SQL 的原理长期有效，但模型与数据库版本迭代很快。若团队已有成熟 BI（如 Metabase、Superset）或向量化查询引擎，优先复用而非自研；本方案更适配"BI 覆盖不到的长尾临时查询"这一缝隙场景。一旦底层数据库升级或大模型 API 变更，需回归测试 NL2SQL 的字段映射准确率，防止"静默退化"——即准确率悄悄下滑却无人察觉。把它纳入线上监控的准点告警，比一次性的准确率更重要。

十、总结

数据分析机器人不是"把 SQL 丢给 AI 执行"的玩具，而是一套由确定性代码兜住不确定性模型的工程体系。本文基于 OpenClaw Agent Team，落地了一条从自然语言到可视化图表的完整链路：NL2SQL 用"规则 + LLM 混合"把口语翻成 SQL，并用危险词、LIMIT、子查询三道闸门做安全校验；查询执行器以只读事务、超时、行数上限和慢查询缓存保障稳定与性能；图表推荐器按列类型自动选折线/柱状/饼图/散点/热力；异常检测用 Z-score 与 IQR 标记离群点。端到端验证显示，重复查询经缓存后耗时从数十毫秒降至亚毫秒，图表随数据特征自动切换。真正拉开差距的，从来不是"能不能生成 SQL"，而是"生成得准不准、跑得安不安全、看得懂看不懂"——这正是工程化 NL2SQL 的价值所在。

思考题：

1. NL2SQL 生成的 SQL 可能语法正确但语义错误（如把"销售额"映射到"成本"字段）。你会设计怎样的校验机制，让用户在执行前确认 SQL 正确？
2. 当数据量达到亿级行，聚合查询很慢。你会如何用预聚合（物化视图、定时汇总表）加速常见查询？
3. 图表自动选择偶尔出错（如把精确数据画成饼图）。你会如何收集用户反馈来持续优化推荐算法？

参考资料

• OpenAI Function Calling - SQL 生成
• ECharts 图表库官方文档
• Text-to-SQL 综述论文 (arXiv)
• OWASP SQL 注入防护实践
• IQR 异常检测方法 (Wikipedia)
• OpenClaw Agent Team 文档
• Matplotlib 官方文档
• NumPy 官方文档
