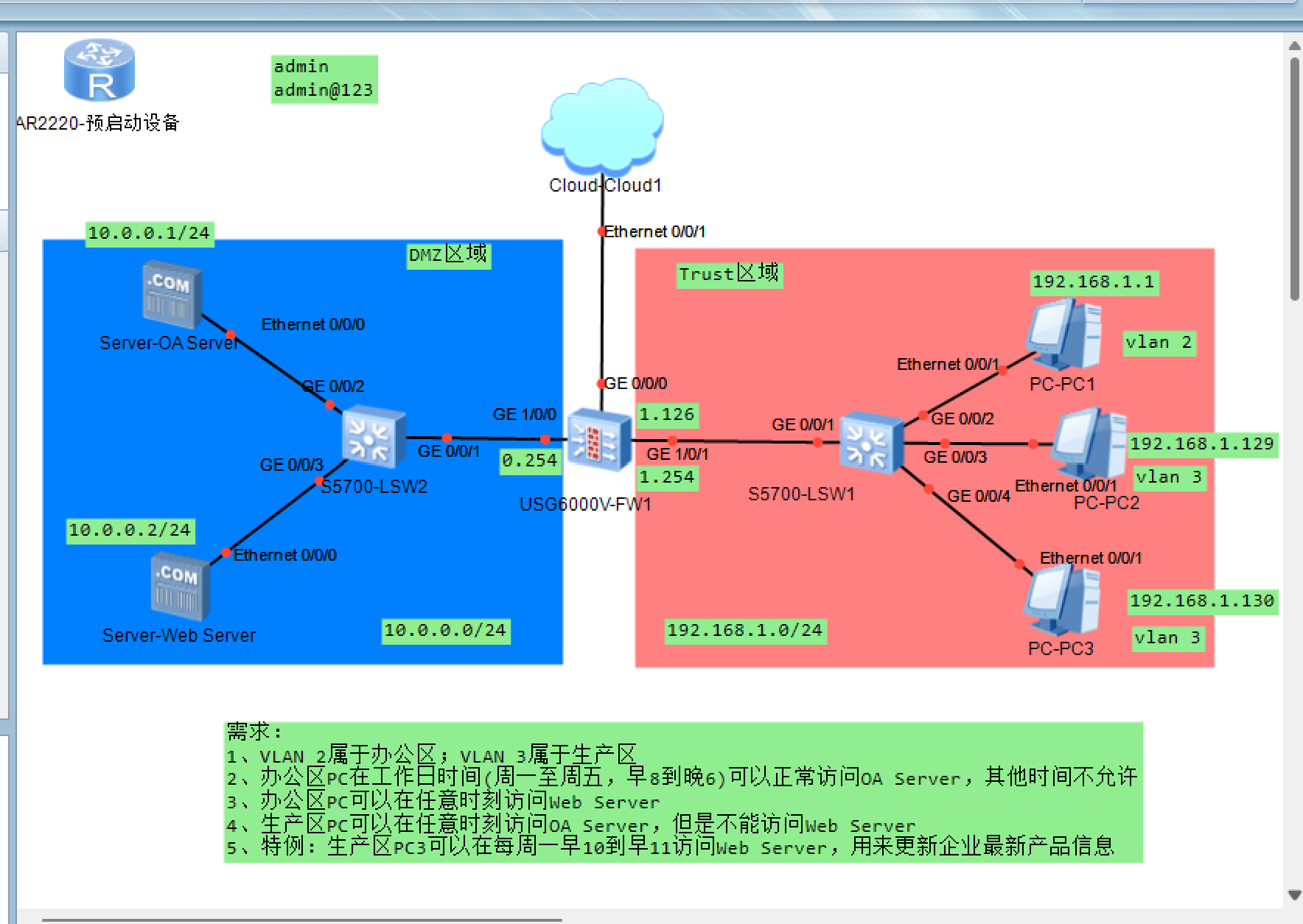

一、拓扑
设备清单 防火墙：USG6000V-FW1 内网交换机：S5700-LSW1（划分 VLAN2 办公、VLAN3 生产） 服务器交换机：S5700-LSW2（DMZ 服务器区）终端：PC1（办公）、PC2（生产）、PC3（生产运维特例） 服务器：OA Server、Web Server

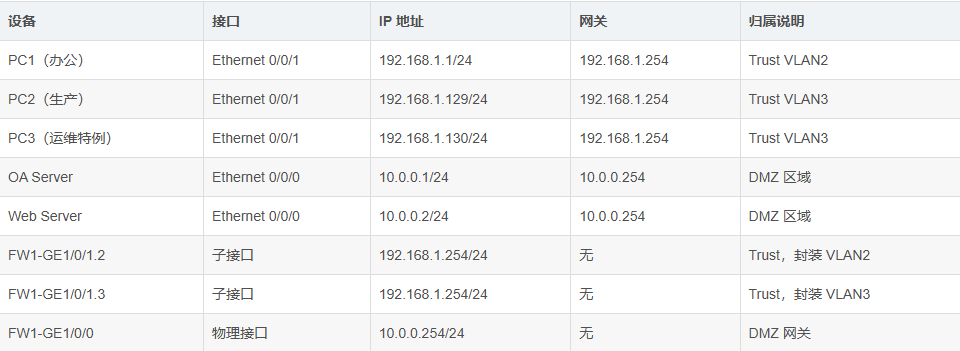

二、IP 地址规划表

三、业务需求

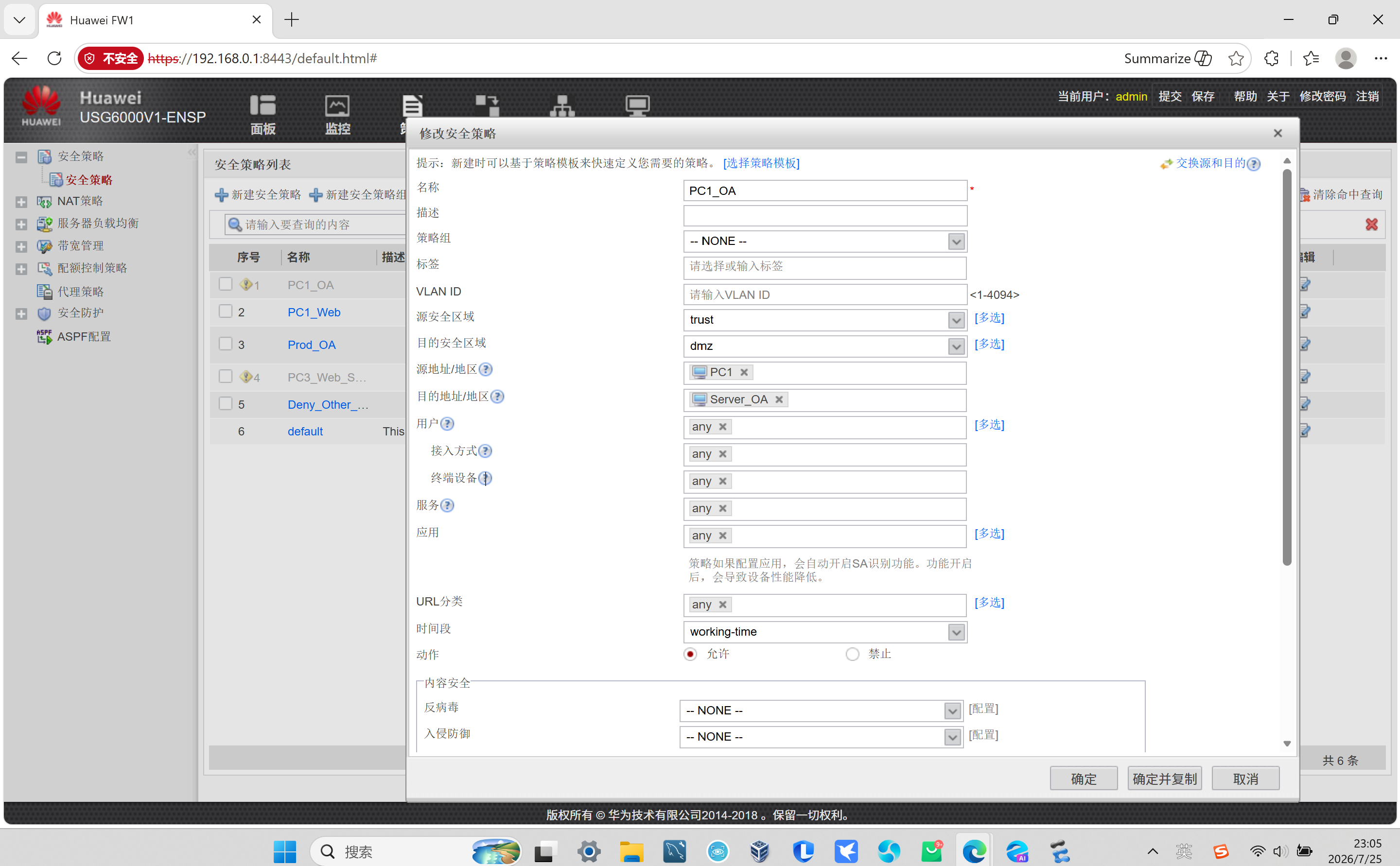

VLAN2 办公 PC1：周一至周五 08:00–18:00 允许访问 OA 服务器，其余时间拒绝访问 OA；

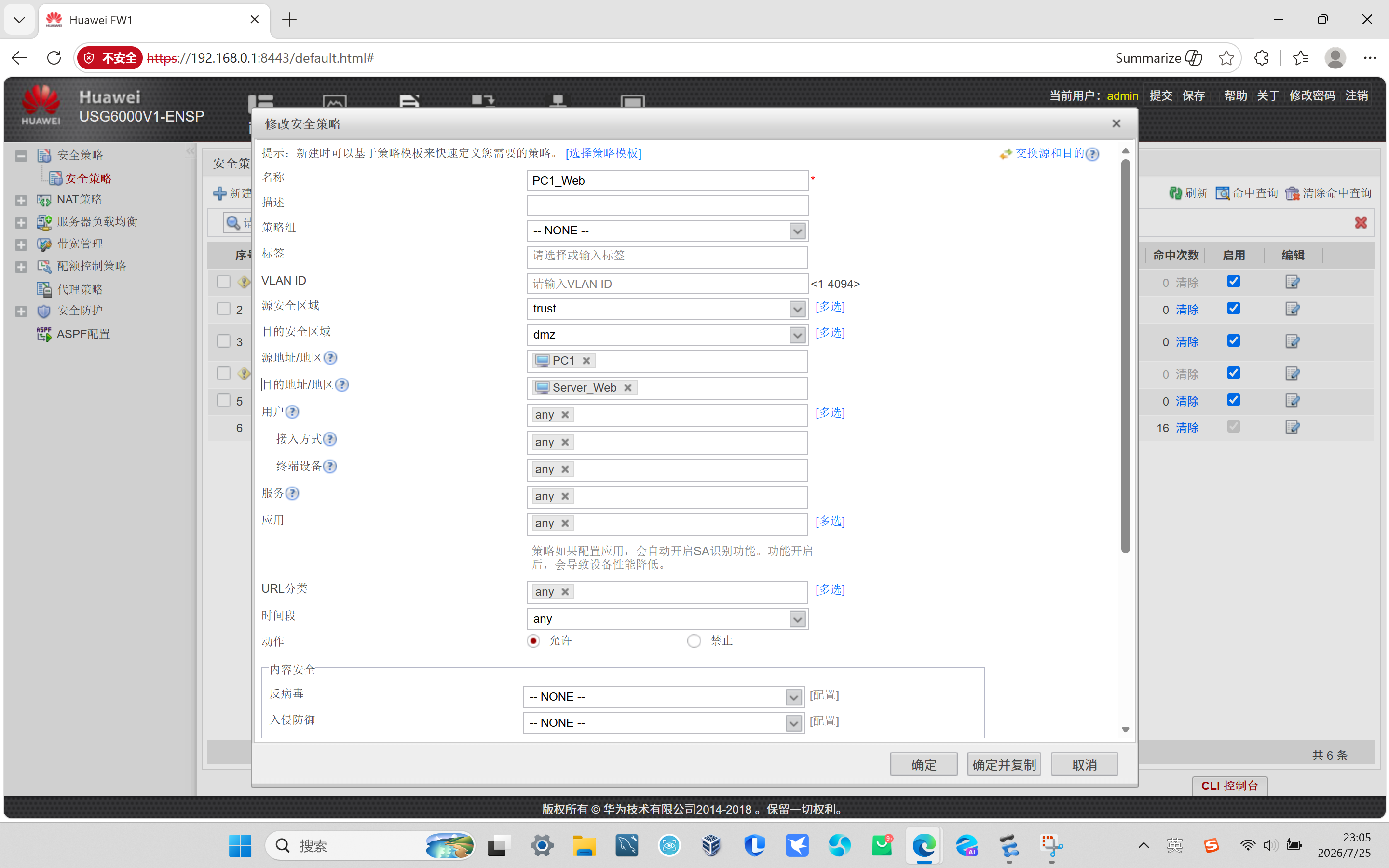

VLAN2 办公 PC1：任意时刻永久允许访问 Web 服务器；

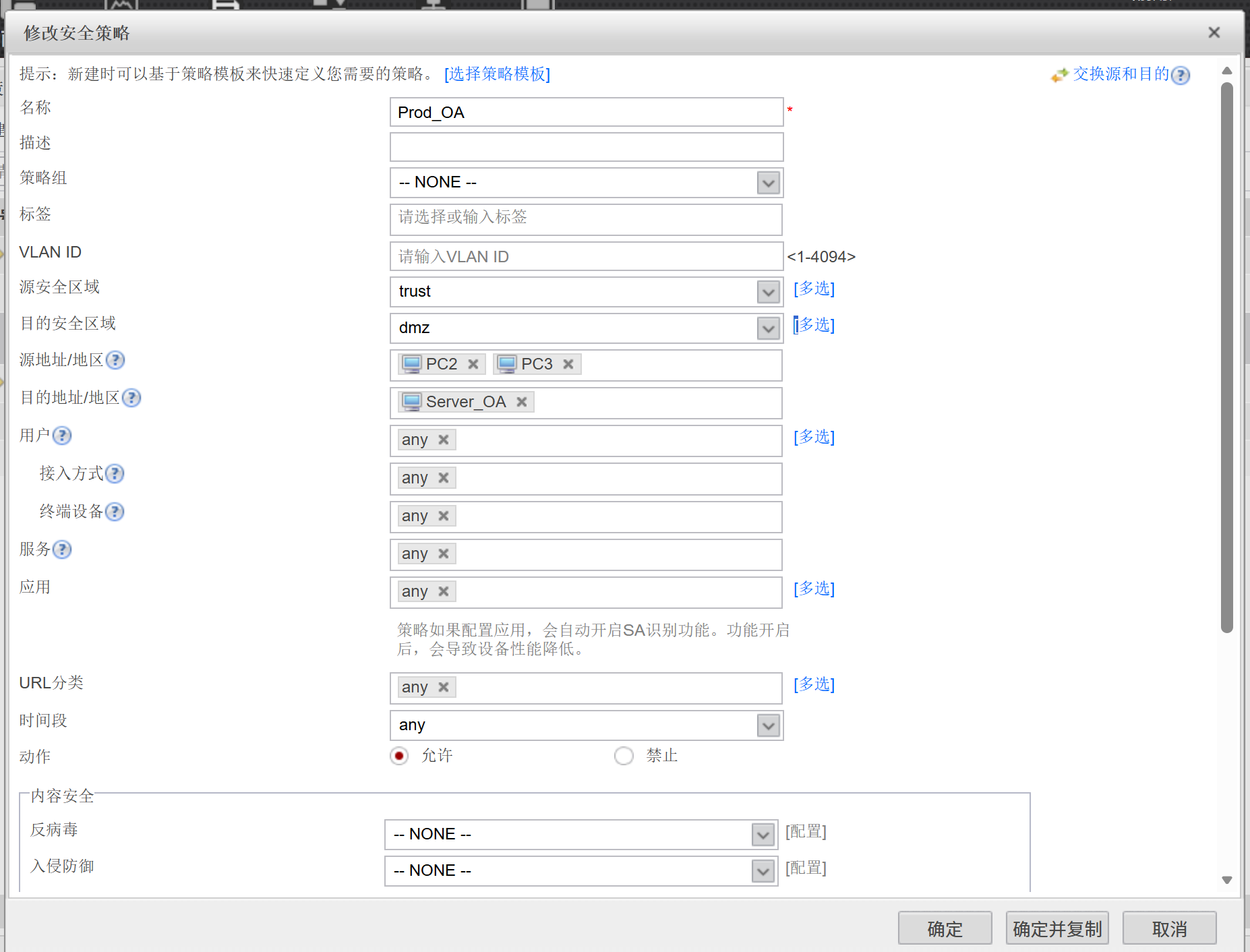

VLAN3 生产 PC2、PC3：任何时间允许访问 OA 服务器；
VLAN3 生产 PC 默认禁止访问 Web 服务器；

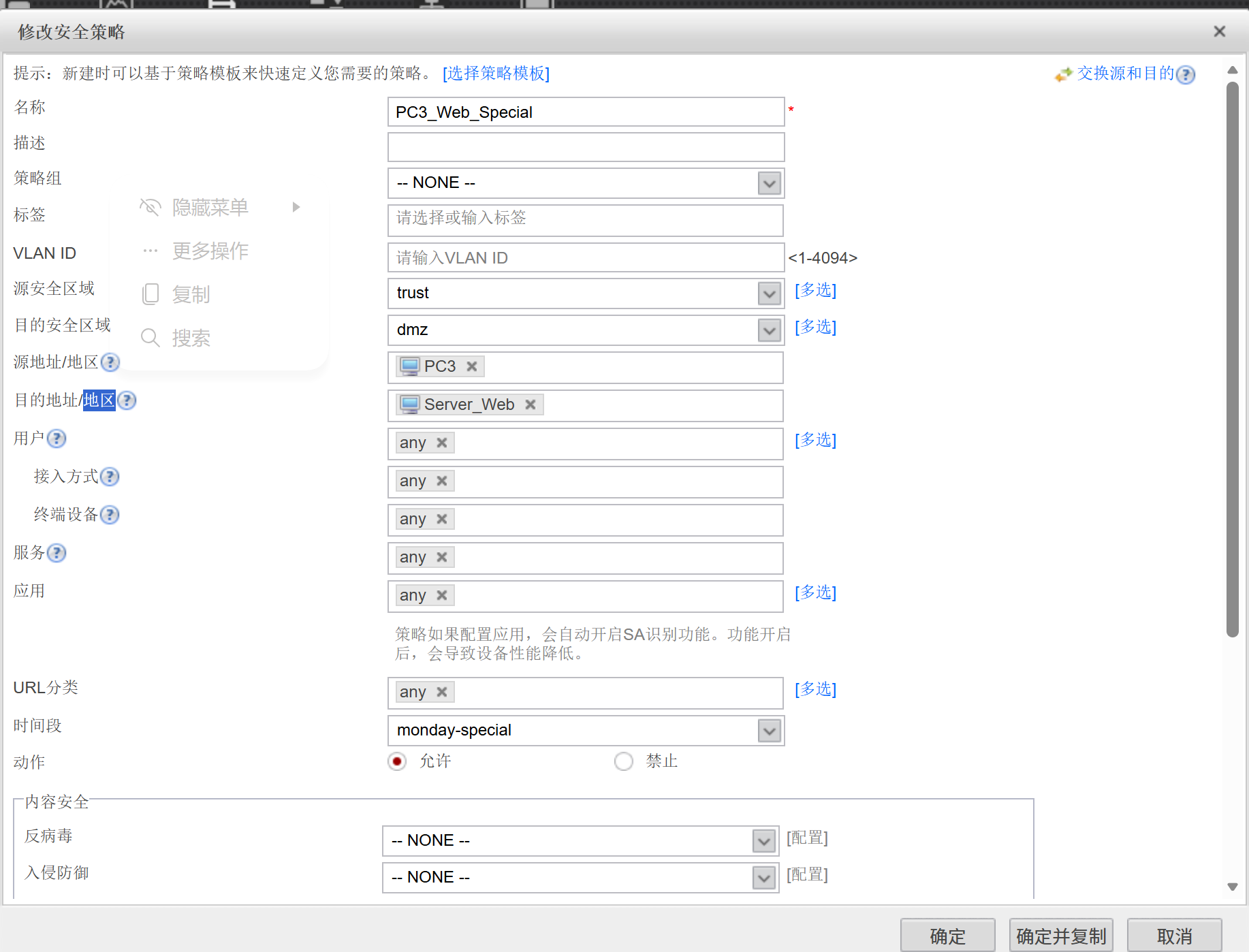

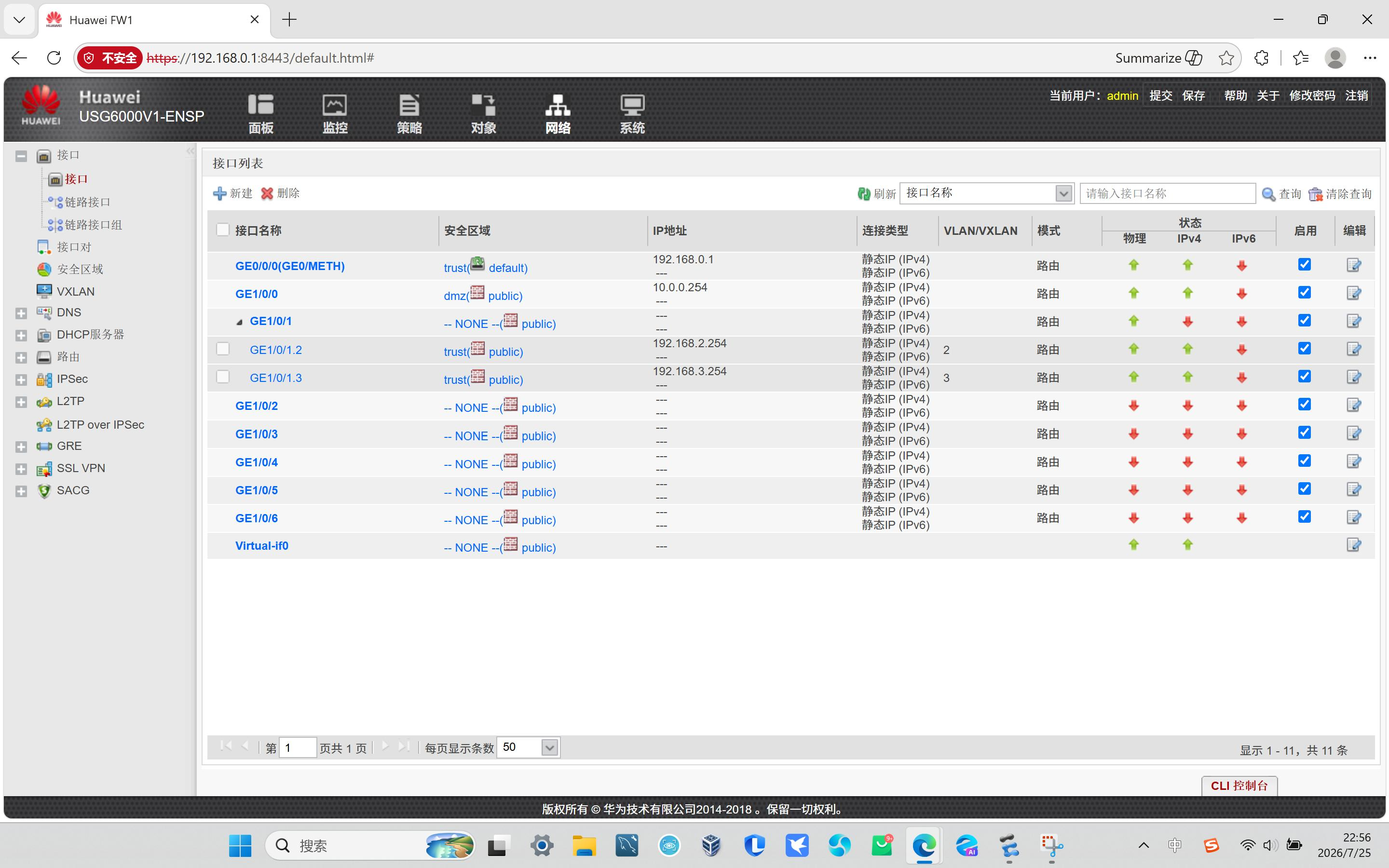

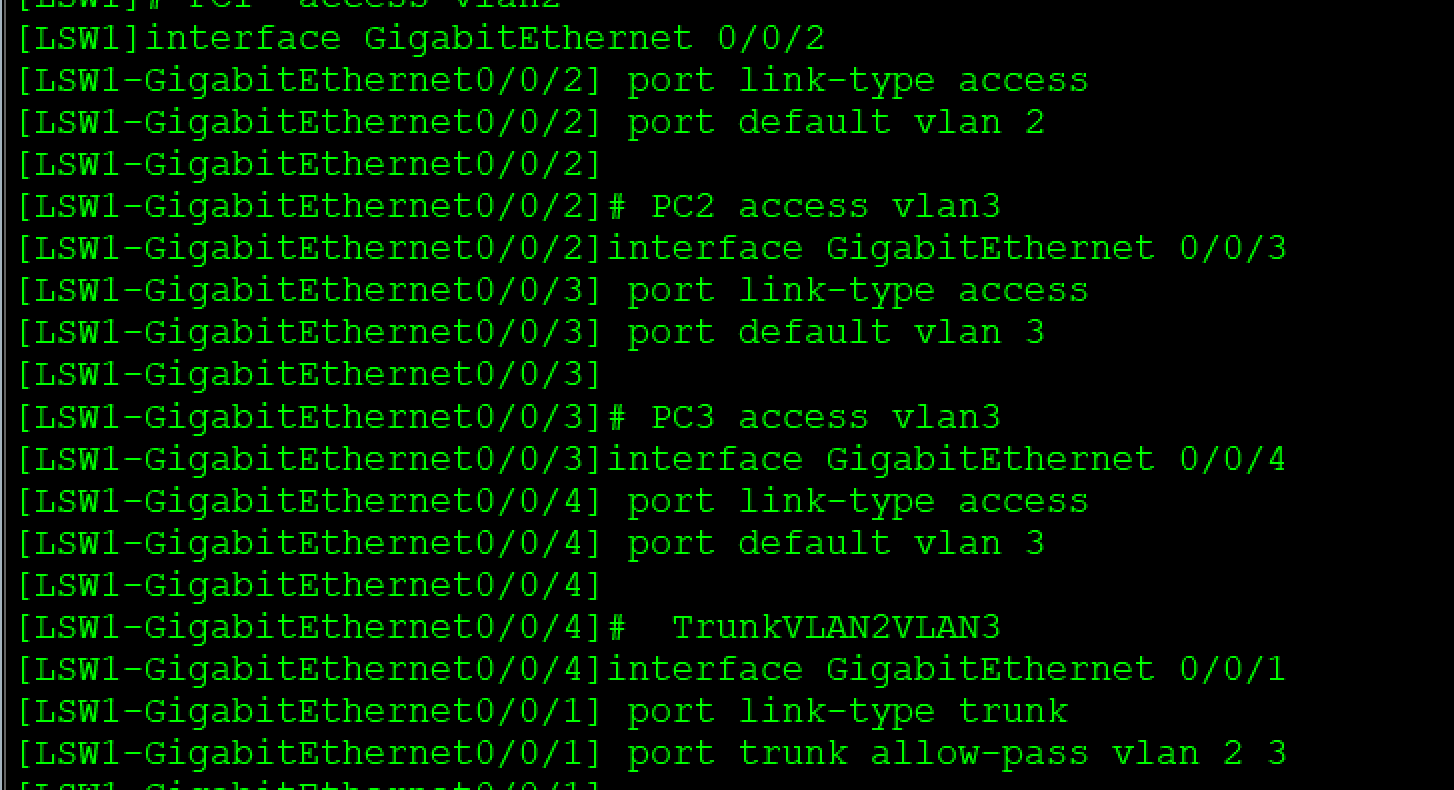

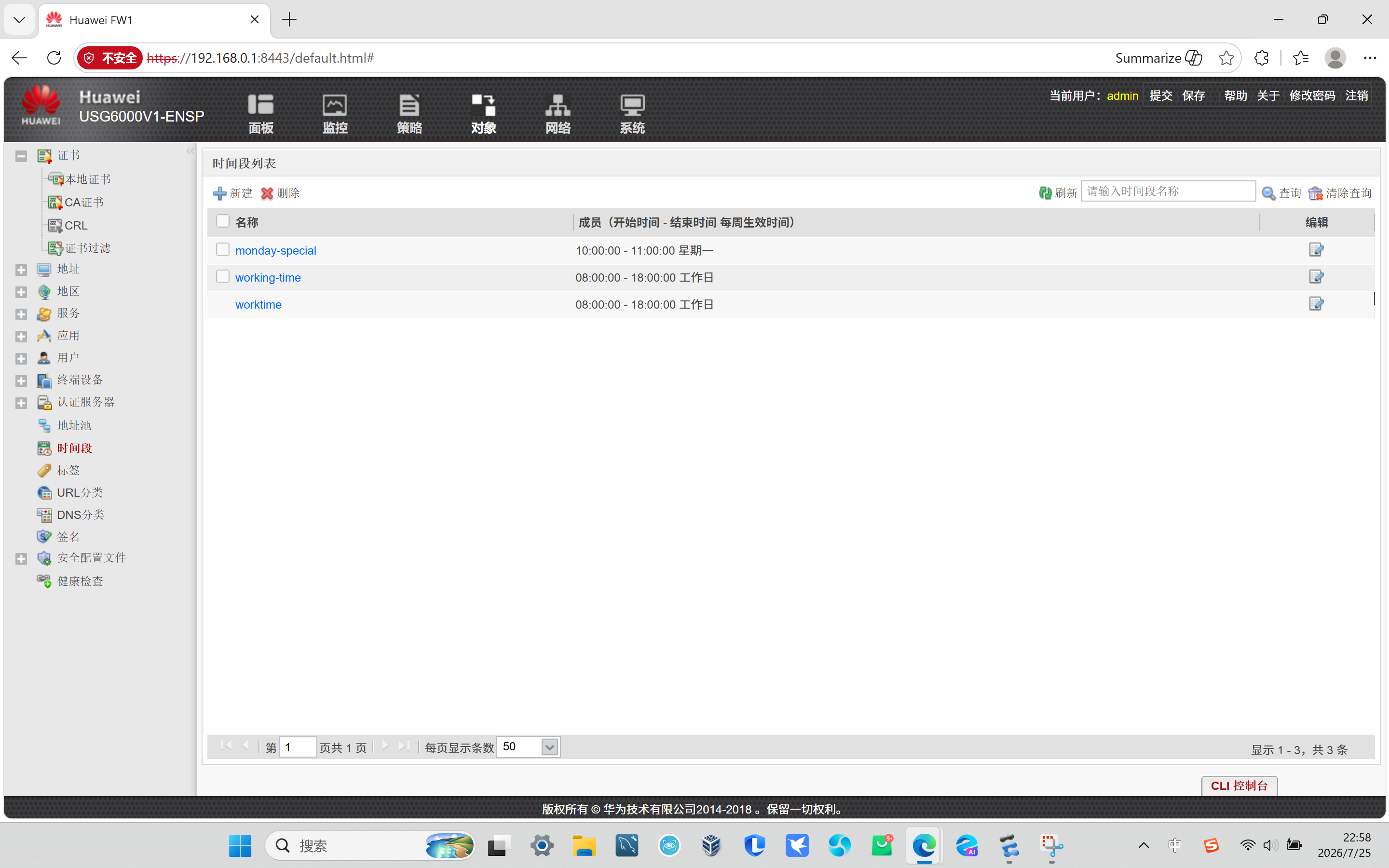

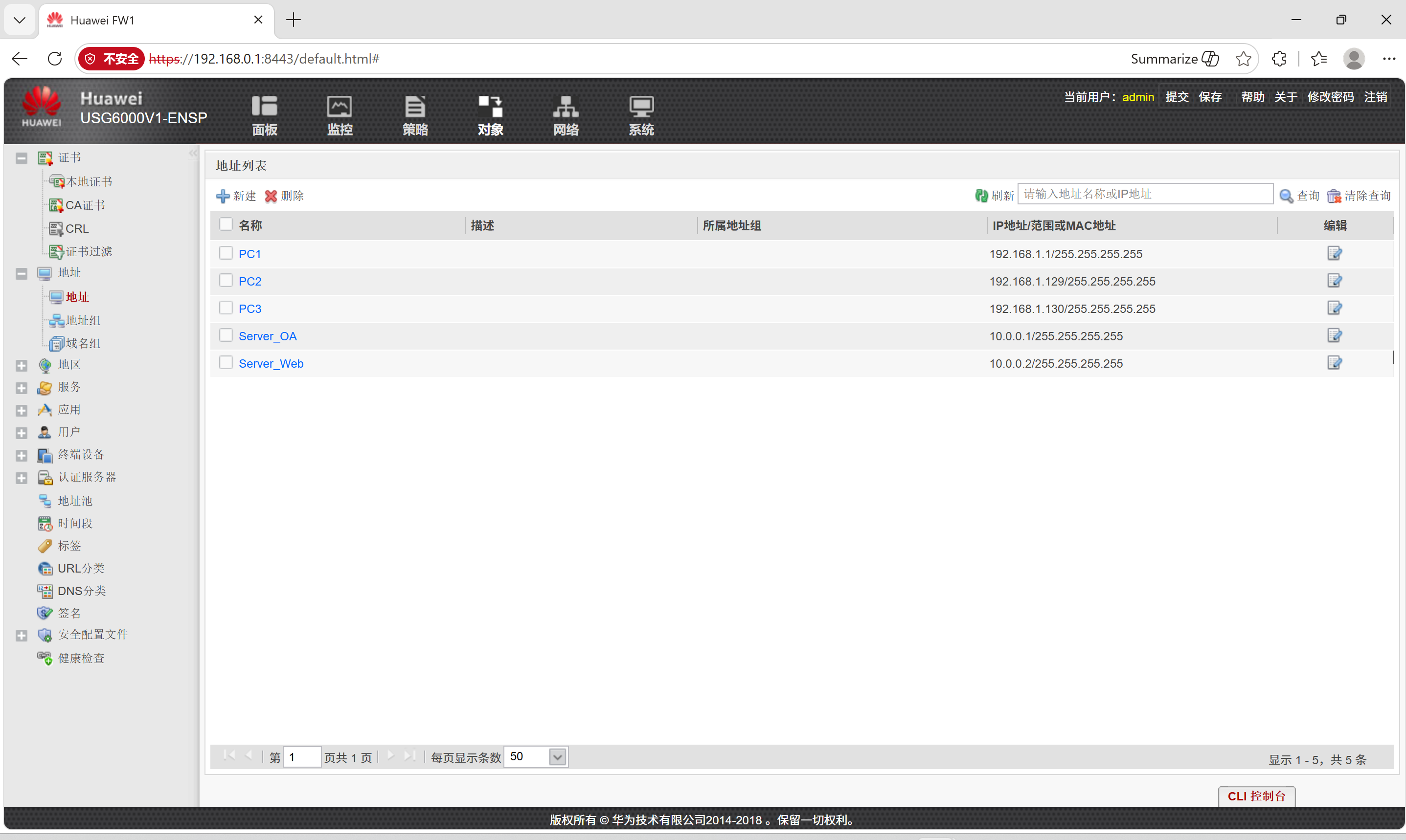

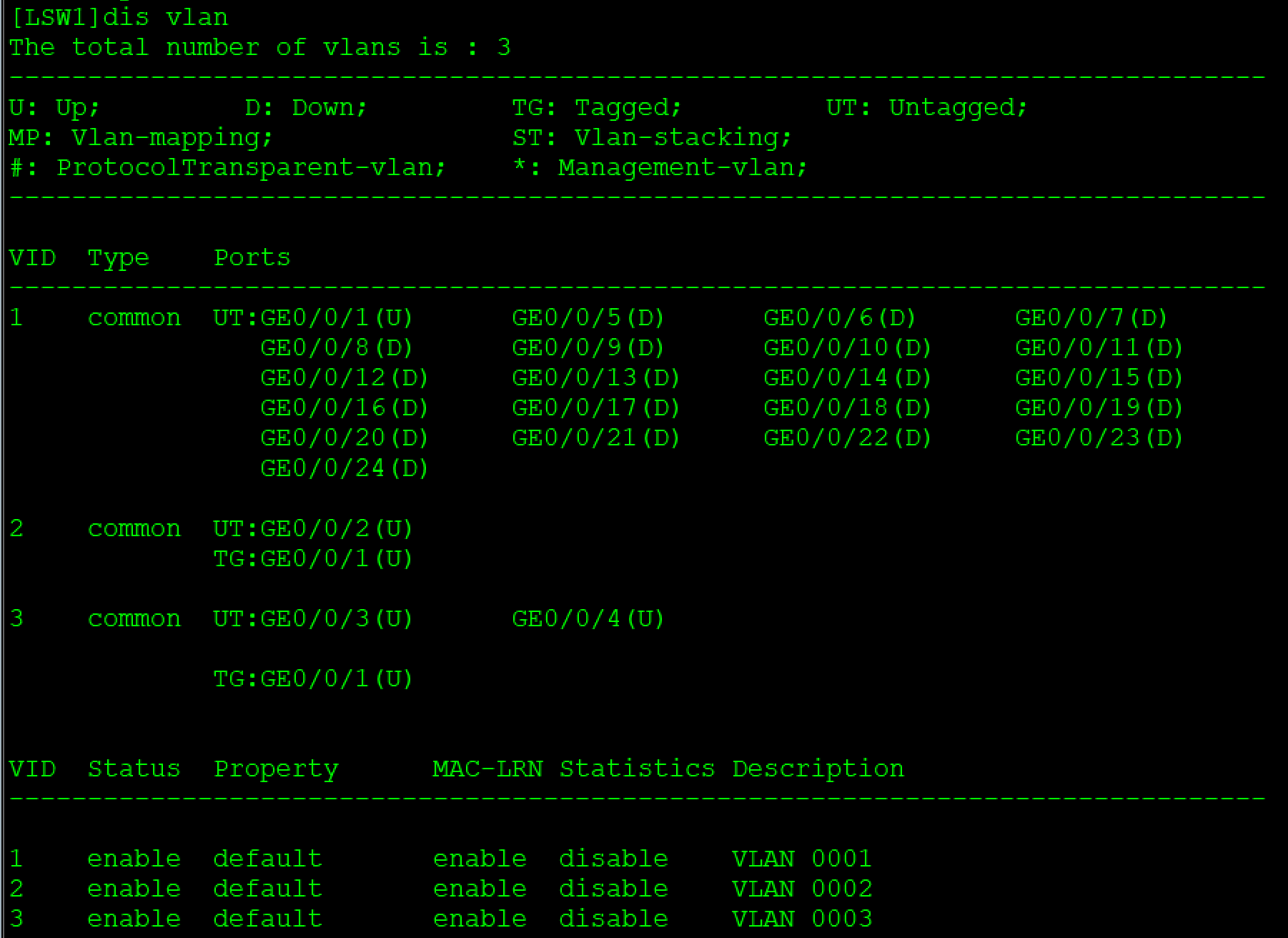

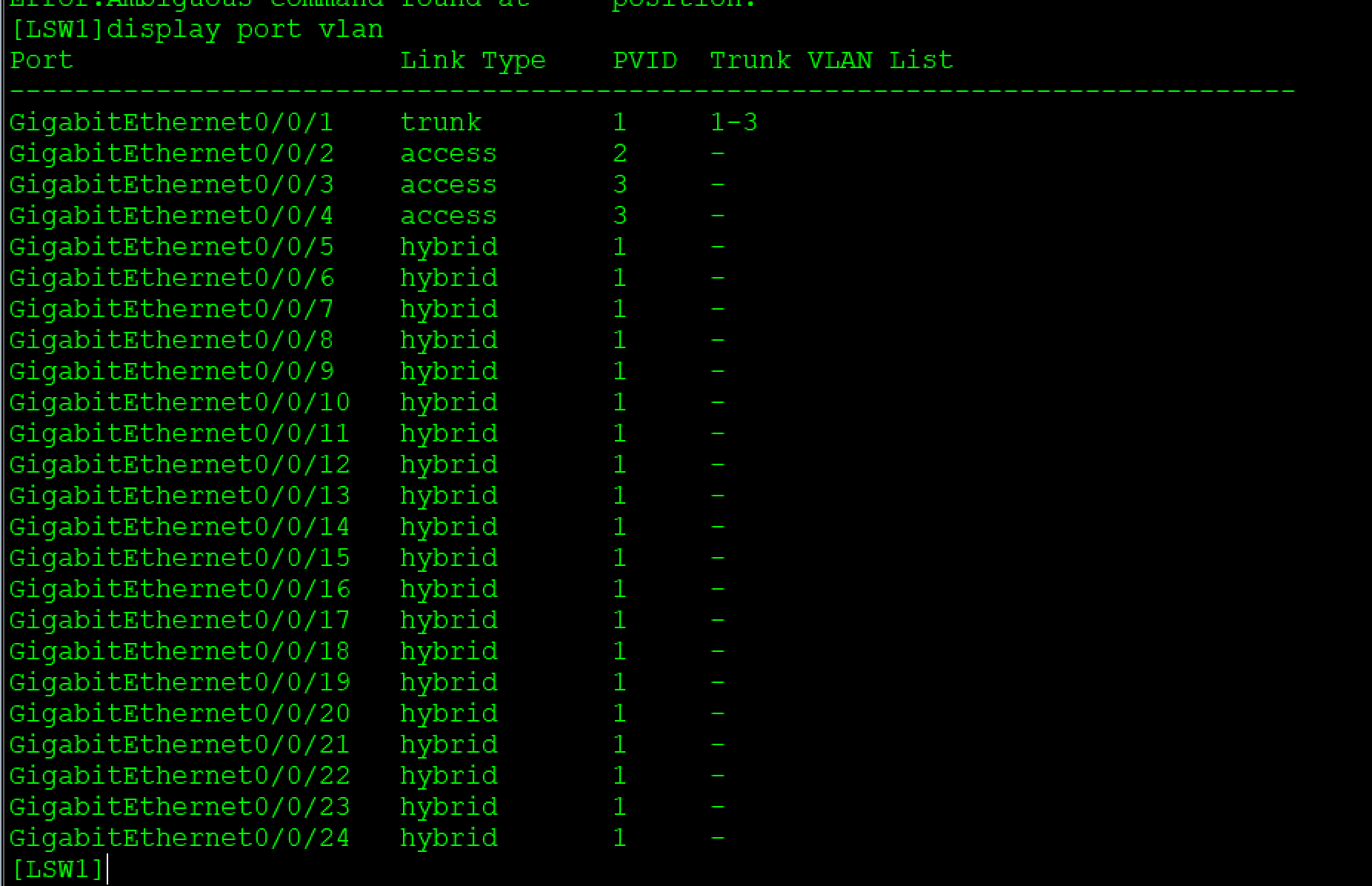

四、1：内网交换机 S5700-LSW1 配置五、2：USG6000V 防火墙配置

 3.终端 IP 填写

打开 PC1、PC2、PC3、OA、Web 服务器，按照 IP 规划填写 IP 地址、子网掩码 、网关。

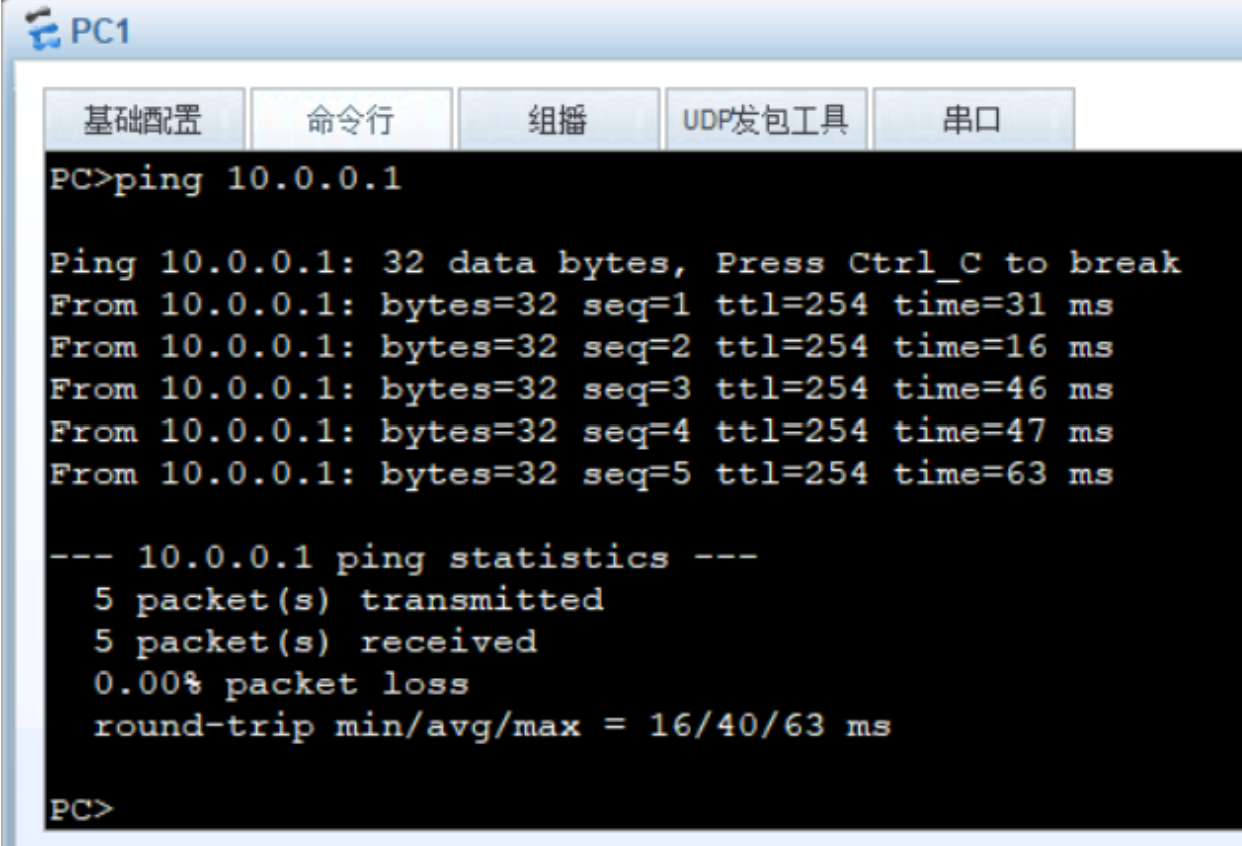

、测试
