基于 eNSP 的三部门网络综合搭建与全网互通实验
·
文章目录
网络基础综合实验

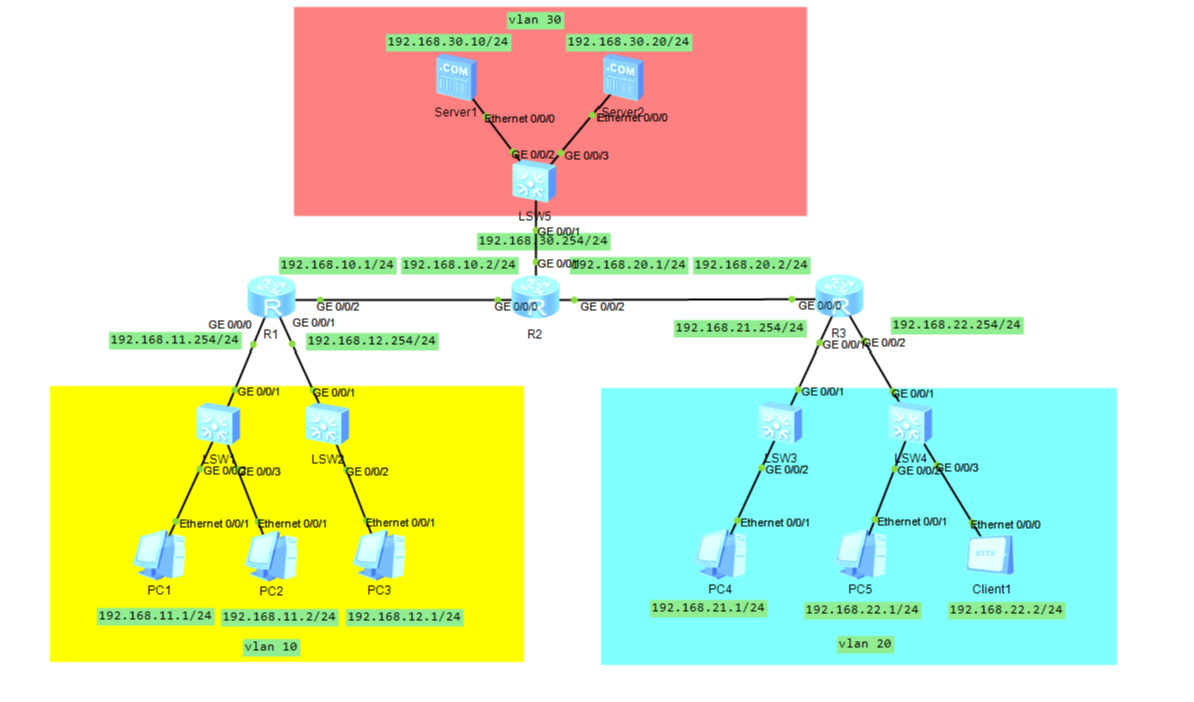

拓扑图
PC,Client,server配置

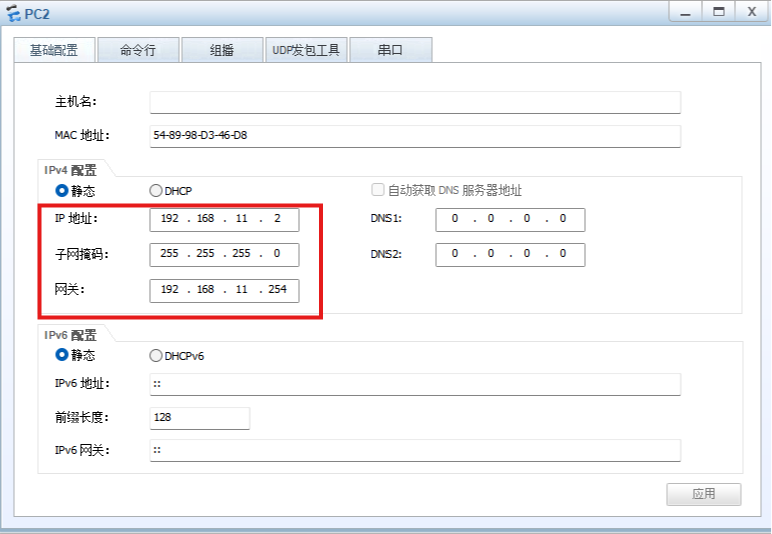

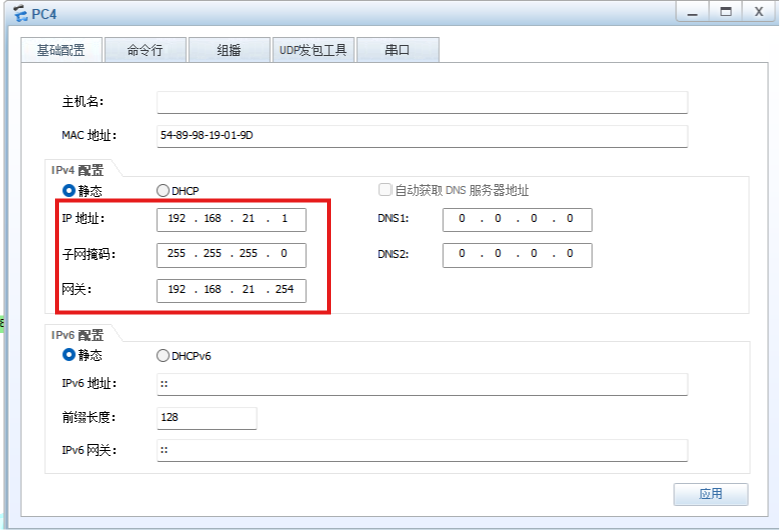

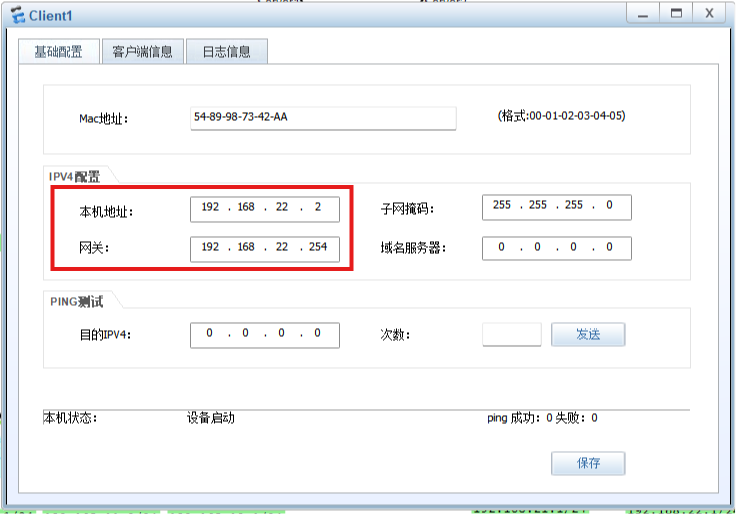

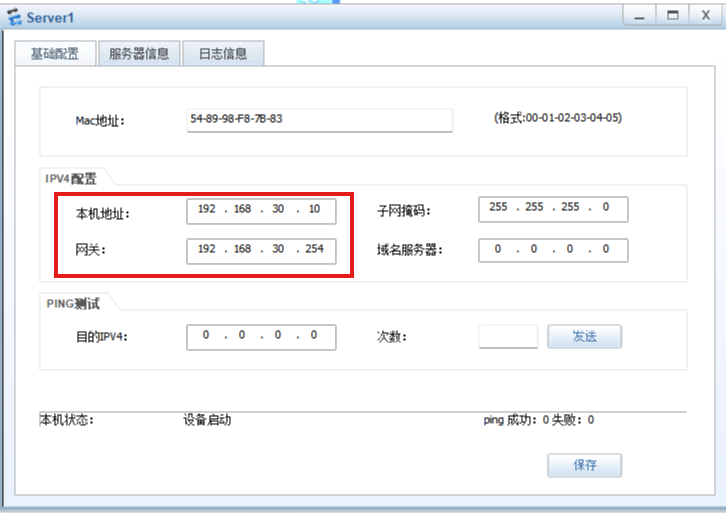

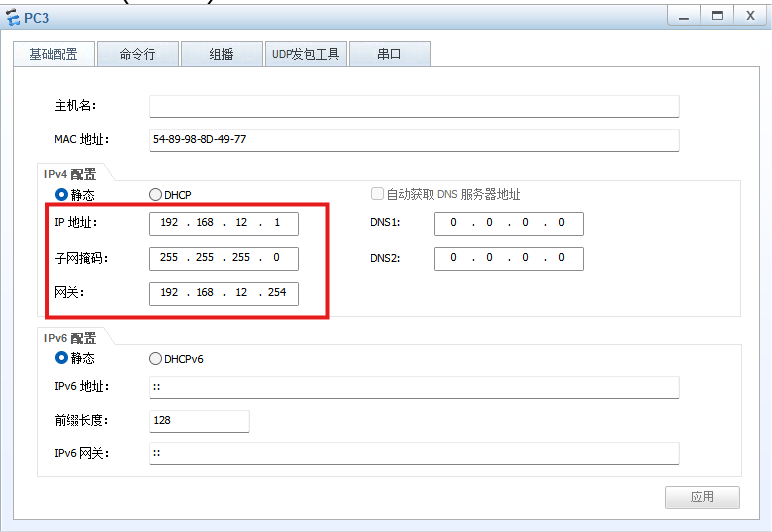

配置如下，配置完成后点击应用（图为部分配置，其他设置请自行配置）
配置网关IP（不同网段的网关配置）
配置指令
R1配置
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.11.254 24
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 192.168.12.254 24
R2配置
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 192.168.30.254 24
[R2-GigabitEthernet0/0/1]int g0/0/0
R3配置
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 192.168.21.254 24
[R3-GigabitEthernet0/0/1]int g0/0/2
[R3-GigabitEthernet0/0/2]ip add 192.168.22.254 24
路由器接口IP（路由器接口IP配置）
配置指令
R1配置
[R1]int g0/0/2
[R1-GigabitEthernet0/0/2]ip add 192.168.10.1 24
R2配置
[R2-GigabitEthernet0/0/1]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 192.168.10.2 24
[R2-GigabitEthernet0/0/0]int g0/0/2
[R2-GigabitEthernet0/0/2]ip add 192.168.20.1 24
R3配置
[R3-GigabitEthernet0/0/2]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.20.2 24
OSPF（动态路由配置）
配置指令
R1配置
[R1]ospf router-id 1.1.1.1
[R1-ospf-1]a
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]ne
[R1-ospf-1-area-0.0.0.0]network 192.168.11.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]q
R2配置
[R2]ospf router-id 2.2.2.2
[R2-ospf-1]a
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]n
[R2-ospf-1-area-0.0.0.0]nssa
[R2-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 192.168.30.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]
R3配置
[R3]ospf router-id 3.3.3.3
[R3-ospf-1]a
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]n
[R3-ospf-1-area-0.0.0.0]nssa
[R3-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 192.168.21.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 192.168.22.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]q
VLAN配置（按要求配置）
本文VLAN未起到什么作用，只是为了任务需要配置！
SW1配置指令
[SW1]vlan 10
[SW1-vlan10]int g0/0/2
[SW1-GigabitEthernet0/0/2]p l a
[SW1-GigabitEthernet0/0/2]port default vlan 10
[SW1-GigabitEthernet0/0/2]int g0/0/3
[SW1-GigabitEthernet0/0/3]p l a
[SW1-GigabitEthernet0/0/3]port default vlan 10
[SW1-GigabitEthernet0/0/3]int g0/0/1
[SW1-GigabitEthernet0/0/1]p l a
[SW1-GigabitEthernet0/0/1]port default vlan 10
SW2配置指令
[SW2]vlan 10
[SW2-vlan10]q
[SW2]int g0/0/1
[SW2-GigabitEthernet0/0/1]p l a
[SW2-GigabitEthernet0/0/1]port default vlan 10
[SW2-GigabitEthernet0/0/1]int g0/0/2
[SW2-GigabitEthernet0/0/2]p l a
[SW2-GigabitEthernet0/0/2]port default vlan 10
[SW2-GigabitEthernet0/0/2]
SW3配置指令
[SW3]vlan 20
[SW3-vlan20]q
[SW3]int g0/0/1
[SW3-GigabitEthernet0/0/1]p l a
[SW3-GigabitEthernet0/0/1]port default vlan 20
[SW3-GigabitEthernet0/0/1]int g0/0/2
[SW3-GigabitEthernet0/0/2]p l a
[SW3-GigabitEthernet0/0/2]port default vlan 20
[SW3-GigabitEthernet0/0/2]
SW4配置指令
[SW4]vlan 20
[SW4-vlan20]q
[SW4]int g0/0/1
[SW4-GigabitEthernet0/0/1]port default vlan 20
[SW4-GigabitEthernet0/0/1]int g0/0/2
[SW4-GigabitEthernet0/0/2]p l a
[SW4-GigabitEthernet0/0/2]
[SW4-GigabitEthernet0/0/2]port default vlan 20
[SW4-GigabitEthernet0/0/2]int g0/0/3
[SW4-GigabitEthernet0/0/3]p l a
[SW4-GigabitEthernet0/0/3]port default vlan 20
SW5配置指令
[SW5]vlan 30
[SW5-vlan30]int g0/0/1
[SW5-GigabitEthernet0/0/1]p l a
[SW5-GigabitEthernet0/0/1]port default vlan 30
[SW5-GigabitEthernet0/0/1]int g0/0/2
[SW5-GigabitEthernet0/0/2]p l a
[SW5-GigabitEthernet0/0/2]port default vlan 30
[SW5-GigabitEthernet0/0/2]int g0/0/3
[SW5-GigabitEthernet0/0/3]p l a
[SW5-GigabitEthernet0/0/3]port default vlan 30
配置完成后在SW上display vlan查看vlan配置是否正确

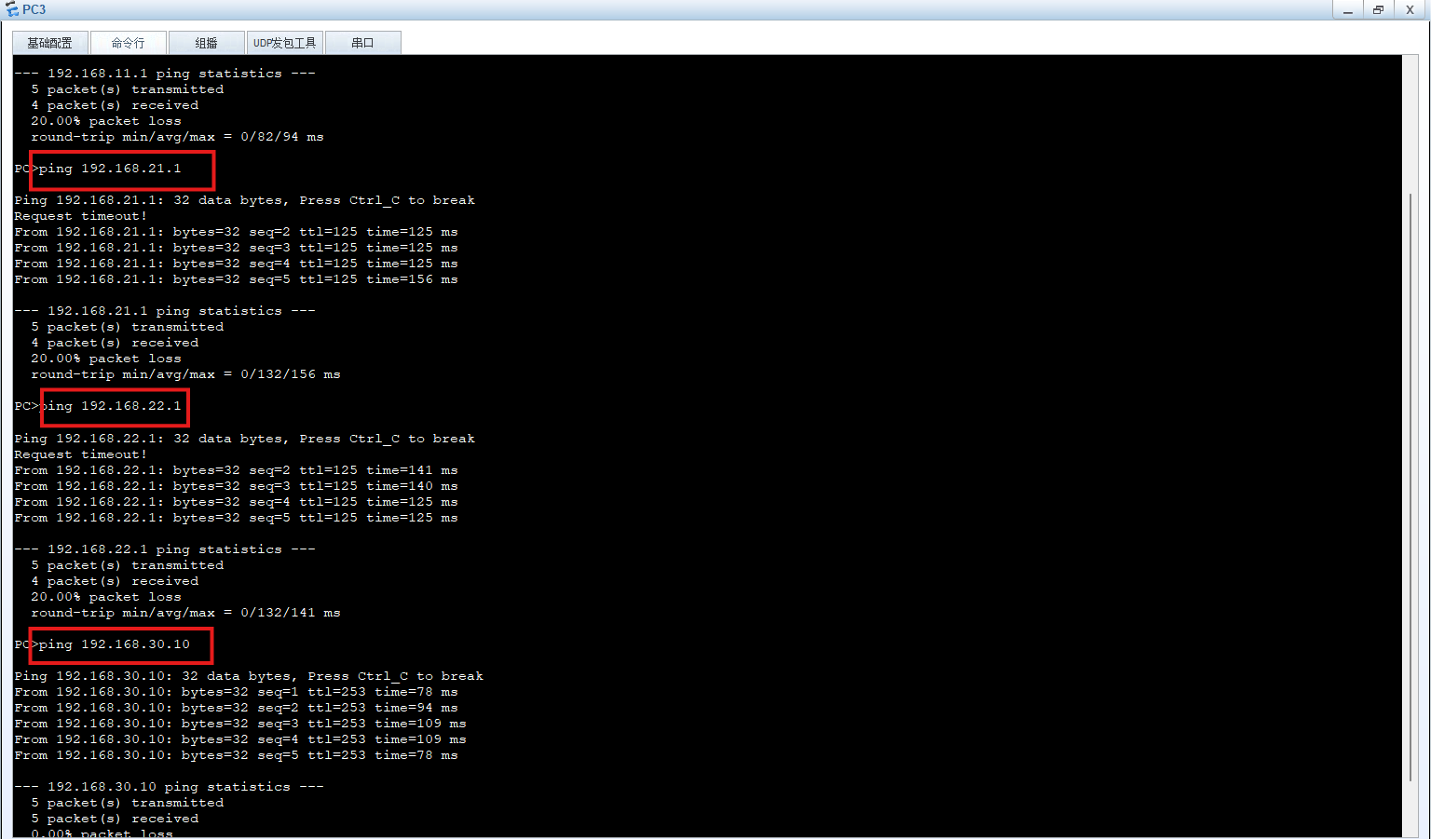

PING 测试（全网互通）
PC1（192.168.11.1/24）ping其他网段
PC2（192.168.12.1/24）ping其他网段
图略… …
PC4（192.168.21.1/24）ping其他网段
图略… …
PC5（192.168.22.1/24）ping其他网段
图略… …
PC4（192.168.21.1/24）ping其他网段
图略… …
PC5（192.168.22.1/24）ping其他网段
图略… …
