三层交换组网实验

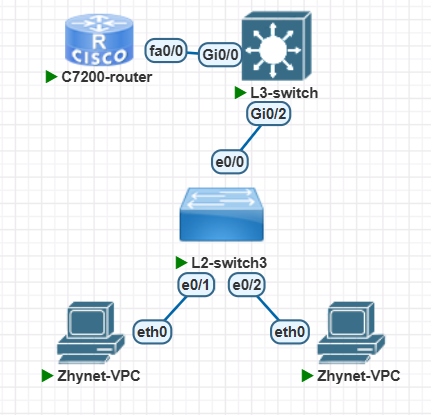

. 组网拓扑

关键实验思路
VLAN划分：在L3-switch和L2-switch3上创建VLAN，比如VLAN 10和VLAN 20，并把连接PC的端口分配到对应VLAN中。

Trunk链路：L3-switch和L2-switch3之间的链路（Gi0/2 - e0/0）需要配置为Trunk模式，让它能承载多个VLAN的流量。

三层网关：在L3-switch上为每个VLAN创建虚拟接口（SVI，即Switch Virtual Interface），并配置IP地址作为PC的默认网关。

启用路由：在L3-switch上开启IP路由功能，它就能在VLAN之间转发数据包了。

1. L3的配置
   conf t(进入全局配置模式)
   ip routing(启用路由功能)
   vlan 10(创建vlan)
   vlan 20
   exit
   int g0/2
   switchport trunk encapsulation dot1q
   switchport mode trunk
   no shutdown
   exit
   interface vlan 10(为vlan创建虚拟端口，并配置vlan)
   ip address 192.168.10.1 255.255.255.0
   no shutdown
   exit

interface vlan 20
ip address 192.168.20.1 255.255.255.0
no shutdown
exit

2. L2的配置
   conf t
   vlan 10
   vlan 20
   exit

int e0/0
switchport trunk encapsulation dot1q
switchport mode trunk
no shutdown
exit

int e0/1
switchport mode access
switchport access vlan 10
no shutdown
exit

int e0/2
switchport mode access
switchport access vlan 20
no shutdown
exit

3. 配置两台 Zhynet-VPC
   PC1 (接在e0/1口): IP设置为192.168.10.2/24，默认网关为192.168.10.1

PC2 (接在e0/2口): IP设置为192.168.20.2/24，默认网关为192.168.20.1

4. 路由器模拟服务器
   开启 Web 服务（充当网站服务器）
   开启 DHCP 服务（充当地址分配服务器）
   开启 Telnet/SSH（充当远程管理服务器）
   conf t
   int f0/0
   ip address 192.168.10.100 255.255.255.0 # 配一个VLAN 10内的IP
   no shutdown
   exit
   ip route 0.0.0.0 0.0.0.0 192.168.10.1
   line vty 0 4
   password cisco
   login
   exit
   ip http server

配置完成后，在PC1上用ping 192.168.20.2测试，如果能通，就说明三层交换组网成功了。
