DK X5 Type-C 闪连直连：工作方式与底层原理

一、基础定义与硬件基础

1. 硬件身份

RDK X5 的 Type-C 接口为 USB2.0 Device 从设备口（非 USB Host），内置 Linux USB Gadget 虚拟设备框架，出厂桌面镜像默认开启复合 USB 功能：RNDIS 虚拟网卡 + ADB 调试复合设备。

2. 闪连本质

官方命名「Type-C 闪连」，底层基于 RNDIS（Remote Network Driver Interface Specification，远程网络驱动接口规范），实现 TCP/IP over USB：把 USB 物理总线虚拟成标准以太网网卡，电脑与开发板通过 USB 线直接建立私有局域网，无需路由器、WiFi、网线。

二、底层完整工作原理（分板端、主机端两层）

（一）RDK X5 板端：USB Gadget RNDIS 设备侧

1. 内核驱动初始化 系统启动自动执行usb-gadget.sh start rndis，加载 Linux libcomposite USB 复合设备驱动，创建虚拟 USB 设备：
   • 虚拟网络接口：usb0（USB 虚拟网卡）
   • 附带 ADB 调试端口（复合设备，一根线同时网络 + 调试）
2. 固定静态网段配置（出厂固化）
   • 板端 usb0 静态 IP：192.168.128.10
   • 子网掩码：255.255.255.0
   • 内置微型 DHCP 服务：给连接的 Windows 主机自动分配同网段 IP（默认192.168.128.100）
3. 数据转发逻辑 上层 SSH/VNC/ 文件传输产生的 TCP/IP 数据包 → 内核 usbnet 框架封装 RNDIS 协议报文 → 通过 USB Bulk 高速端点传输到电脑；反向电脑数据包经 USB 解封装后送入板端 TCP/IP 协议栈。

（二）Windows 主机端：RNDIS 虚拟网卡识别流程

Windows 自带原生Rndismp.sys通用驱动，无需手动安装第三方驱动，即插即用：

1. USB 设备枚举 插入数据 Type-C 线后，Windows 识别 USB 复合设备，匹配内置 RNDIS 驱动，在网络列表生成名为Remote NDIS Compatible Device的虚拟以太网适配器。
2. DHCP 自动分配 IP 虚拟网卡向 RDK X5 内置 DHCP 客户端请求地址，自动获取192.168.128.100，无需手动配置静态 IP。
3. 协议报文转换 Windows 上层应用（RDK Studio、SSH 客户端）产生的网络帧 → RNDIS 驱动封装 USB 报文 → USB 总线传输至开发板；开发板返回数据反向解封装，还原标准以太网数据包交给系统网络栈。

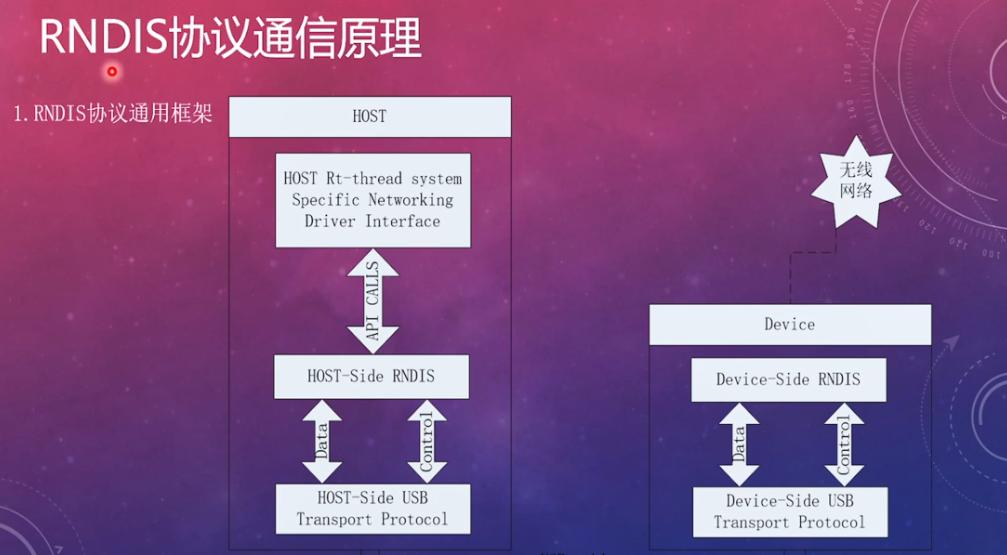

（三）RNDIS 协议交互核心流程

1. 主机发送初始化报文，协商 MTU、MAC 地址、传输速率；
2. 主机查询开发板虚拟网卡 MAC，建立二层链路；
3. 开启数据包过滤，打通双向数据通道；
4. 链路就绪，DHCP 分配 IP，TCP/IP 通信正式建立；
5. 所有 SSH、VNC、文件传输、模型烧录均基于这套 USB 虚拟局域网完成通信。

三、完整工作方式（RDK Studio 闪连操作全流程）

步骤 1：物理连接

必须使用全功能数据 Type-C 线（仅充电线缆缺少数据引脚，无法枚举 RNDIS 设备），一端接电脑 USB，一端接 X5 标有USB Device的 Type-C 口。

步骤 2：Windows 自动识别虚拟网卡

系统弹出硬件识别提示，网络连接页面新增Remote NDIS Compatible Device网卡，自动获取192.168.128.100。

步骤 3：RDK Studio 添加闪连设备

1. Studio → 设备管理 → 添加设备 → 选择【RDK Type-C 闪连】；
2. 在网卡列表选中Remote NDIS开头的虚拟网卡；
3. 软件自动完成连通校验：ping 192.168.128.10；
4. 默认 SSH 账号sunrise、密码sunrise自动握手，保存设备别名。

步骤 4：上层全功能复用

连接成功后 Studio 可直接使用：

• 内置终端（SSH 远程命令）
• 一键远程图形桌面（替代手动 VNC，无物理屏可用）
• 双向文件拖拽传输
• 模型烧录、BPU 状态监控、WiFi 一键配置（可通过闪连给 X5 配无线，后续拔掉数据线走 WiFi）
• 共享电脑网络：X5 可通过这条 USB 虚拟网卡借用电脑互联网下载包

四、核心技术特性

1. 独立私有网段隔离 192.168.128.0/24独立私有网段，与家用路由器192.168.1.x不冲突，不会出现 IP 网段冲突导致断连。
2. 复合 USB 多功能合一 一根线同时实现：供电、RNDIS 网络、ADB 调试，新空白板无系统时可进入烧录模式烧写桌面镜像。
3. 跨平台兼容 Windows 原生免驱；Linux/macOS 内置 rndis_host 驱动，同样支持闪连。
4. 无需外设依赖 无路由器、无显示器、无网线环境下唯一稳定网络调试通道，适合开箱首次调试、离线烧录。

五、与网线 / WiFi 连接核心差异对比

表格

维度	Type-C 闪连（RNDIS USB 虚拟网卡）	网线以太网	WiFi 局域网 SSH
底层介质	USB2.0 总线，虚拟 TCP/IP 网络	千兆物理以太网	2.4G/5G 无线射频
网段	固定私有192.168.128.0/24	默认静态192.168.127.0/24或 DHCP	路由器分配动态网段
路由器需求	❌ 完全不需要	直连需手动配静态 IP；交换机自动 DHCP	✅ 必须同一路由器
传输速度	USB2.0 上限 480Mbps	千兆 1000Mbps（最快）	受无线信号衰减限制
适用场景	新板烧录、离线无屏调试、初次配 WiFi	大批量模型 / 数据集传输、固定工位开发	移动机器人、无线远程调试

六、常见故障底层诱因（原理对应）

1. 电脑找不到 Remote NDIS 网卡 数据线仅充电无数据引脚；USB 口供电不足；系统 USB 驱动异常；开发板未正常加载 usb-gadget RNDIS 脚本。
2. Studio ping 不通 192.168.128.10 Windows 虚拟网卡 IP 未自动获取；安全软件拦截虚拟网卡流量；开发板 usb0 网卡服务异常。
3. 传输大文件速度慢 USB2.0 物理带宽上限 480Mbps，天生低于千兆网线；数据线存在损耗。
4. 同时开 WiFi + 闪连断连 路由表冲突，两个网卡多路由优先级竞争，建议调试时仅保留一种网络通道。
