模块04：防火墙基础

安全域 + NAT + ACL，出口核心

拓扑

模块 3 基础上添加 2 台 Cisco ASAv + 3 台 DMZ 服务器 + 2 台二层接入交换机 + 1 台 ISP 路由器
拓扑图

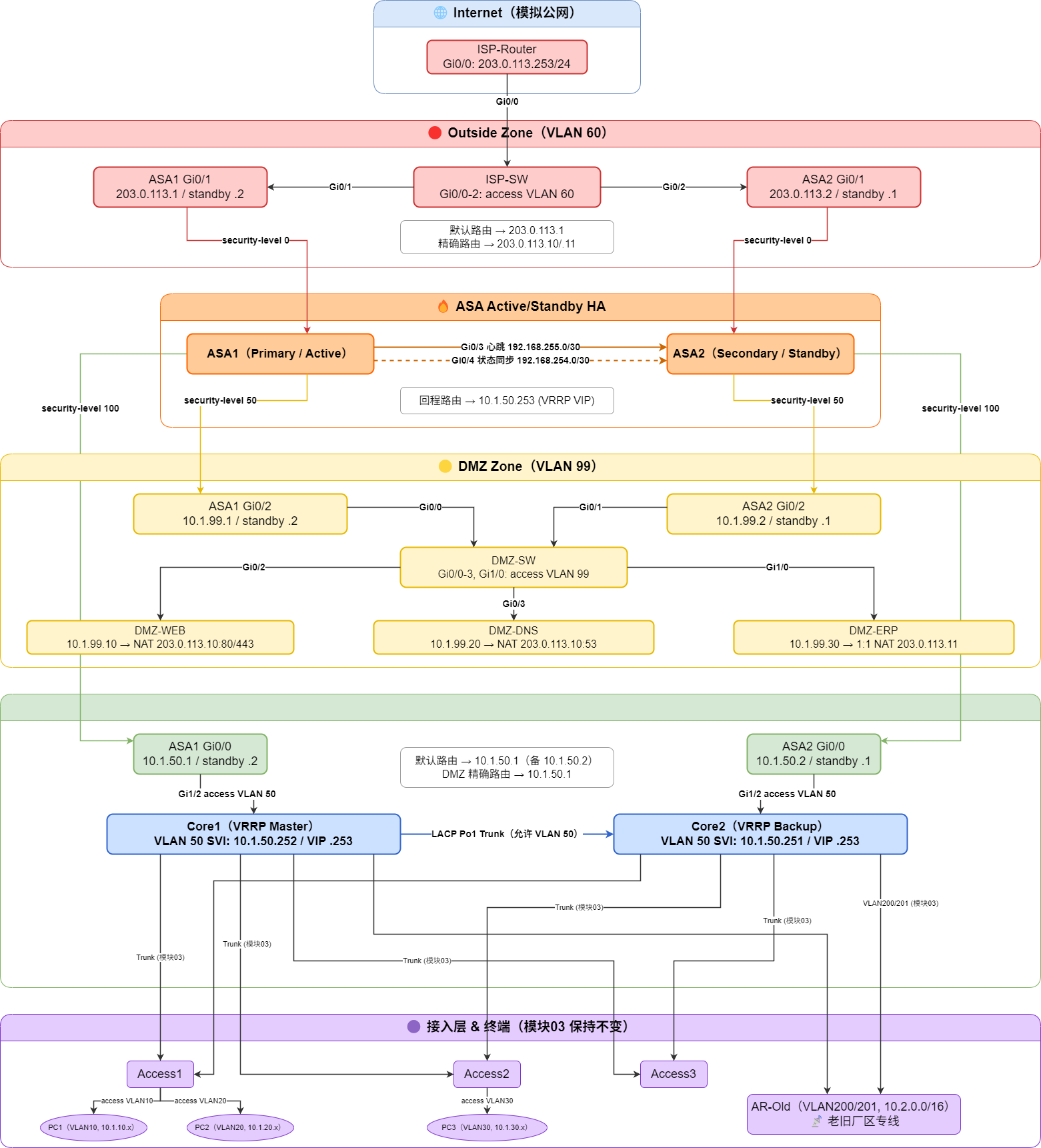

整体架构图

练习内容

  • ASAv Active/Standby HA 配置：配置同步，故障自动切换
  • 安全域划分：Trust（内网）、Untrust（公网）、DMZ（服务器）
  • 域间安全策略：
    • Trust→Untrust：允许所有内网上网
    • Trust→DMZ：允许内网访问所有服务器
    • Untrust→DMZ：仅允许 80/443/53 端口
    • Untrust→Trust：默认拒绝所有
  • NAT 三类实操：
    • 源 NAT（PAT）：内网用户上网转换公网地址
    • 目的 NAT（端口映射）：203.0.113.10:80 → 10.1.99.10:80
    • 一对一 NAT：ERP 服务器固定公网 IP 203.0.113.11

验证：内网能正常上网；外网能访问 DMZ 的 WEB 服务器；防火墙主备切换上网不中断

实验拓扑与新增设备

1. 新增设备

设备类型 数量 EVE-NG 命名 角色
Cisco ASAv 2 ASA1（Active）、ASA2（Standby） 出口防火墙（主备 HA）
Linux 3 DMZ-WEB、DMZ-DNS、DMZ-ERP DMZ 区域服务器
二层交换机 1 DMZ-SW DMZ区域二层接入（汇聚ASA DMZ口与服务器）
二层交换机 1 ISP-SW Outside区域二层接入（汇聚ASA Outside口与ISP）
路由器 1 ISP-Router 模拟 ISP 公网路由器（提供外网测试源与公网路由）

模块 3 所有设备（Core1、Core2、Access1-3、AR-Old、PC1-PC6）保持不变。

2. 新增 VLAN 规划

VLAN 名称 网段 用途
VLAN 50 FW-Inside 10.1.50.0/24 核心↔防火墙内网互联
VLAN 60 FW-Outside 203.0.113.0/24 防火墙公网出口（模拟 ISP）
VLAN 99 DMZ 10.1.99.0/24 DMZ 服务器区域

原有 VLAN 10/20/30/100/200/201 保持不变。AR-Old 仍通过 VLAN 200/201 连接核心，模拟老旧厂区专线。

3. ASAv 与 ISP-Router 接口 IP 规划

设备 接口 物理 IP Standby IP 虚拟 IP（Active 持有） 安全域/角色
ASA1/ASA2 Gi0/0（Inside） 10.1.50.1 / .2 10.1.50.2 / .1 10.1.50.1 Trust（内网）
ASA1/ASA2 Gi0/1（Outside） 203.0.113.1 / .2 203.0.113.2 / .1 203.0.113.1 Untrust（公网）
ASA1/ASA2 Gi0/2（DMZ） 10.1.99.1 / .2 10.1.99.2 / .1 10.1.99.1 DMZ（服务器）
ISP-Router Gi0/0 203.0.113.253 - - ISP 公网网关

注意：Cisco ASA 的 Failover 机制中，Active 设备持有主 IP，Standby 设备持有 Standby IP。因此虚拟 IP 即为主 IP。

4. Failover 专用链路

用途 网段 ASA1 ASA2
Failover 心跳（LAN Failover） 192.168.255.0/30 Gi0/3 : 192.168.255.1 Gi0/3 : 192.168.255.2
Stateful Failover（状态同步） 192.168.254.0/30 Gi0/4 : 192.168.254.1 Gi0/4 : 192.168.254.2

5. 核心交换机新增 SVI

设备 SVI IP 用途
Core1 VLAN 50 10.1.50.252/24 连接防火墙内网（VRRP VIP: 10.1.50.253）
Core2 VLAN 50 10.1.50.251/24 连接防火墙内网（VRRP Backup）

注意：VLAN 50 的 VRRP VIP 设为 10.1.50.253。

核心交换机默认路由规划：
由于 ASA 的 Active 设备持有 Inside 主 IP 10.1.50.1，核心交换机需配置浮动静态路由指向防火墙：

  • 主默认路由指向 ASA1 (Active)：10.1.50.1
  • 备用默认路由指向 ASA2 (Standby)：10.1.50.2

6. DMZ 服务器 IP 规划

服务器 IP 网关 服务 NAT 映射
DMZ-WEB 10.1.99.10/24 10.1.99.1（FW虚拟IP） HTTP/HTTPS 203.0.113.10:80 → 10.1.99.10:80
DMZ-DNS 10.1.99.20/24 10.1.99.1 DNS 203.0.113.10:53 → 10.1.99.20:53
DMZ-ERP 10.1.99.30/24 10.1.99.1 ERP 一对一 NAT: 203.0.113.11 ↔ 10.1.99.30

7. 物理连接表（EVE-NG 新增连线）

防火墙 ↔ 核心交换机（Inside 方向 - VLAN 50）

设备 A 端口 设备 B 端口 说明
Core1 Gi1/2 ASA1 Gi0/0 Inside（Access VLAN 50）
Core2 Gi1/2 ASA2 Gi0/0 Inside（Access VLAN 50）

为保证 Active 防火墙能同时与两台核心通信，Core1↔ASA1 和 Core2↔ASA2 的 Inside 链路均在同一 VLAN 50 广播域。由于 Core1↔Core2 之间有 LACP 聚合 Trunk（允许 VLAN 50），ASA1（Active）可通过 Core1→Core2 路径到达 Core2。

防火墙 ↔ ISP/公网（Outside 方向 - VLAN 60）

设备 A 端口 设备 B 端口 说明
ISP-Router Gi0/0 ISP-SW Gi0/0 公网路由器连接公网交换机
ASA1 Gi0/1 ISP-SW Gi0/1 Outside 接入公网交换机
ASA2 Gi0/1 ISP-SW Gi0/2 Outside 接入公网交换机

防火墙 ↔ DMZ（VLAN 99）

设备 A 端口 设备 B 端口 说明
ASA1 Gi0/2 DMZ-SW Gi0/0 ASA1 DMZ 接口接入 DMZ 交换机
ASA2 Gi0/2 DMZ-SW Gi0/1 ASA2 DMZ 接口接入 DMZ 交换机
DMZ-WEB e0 DMZ-SW Gi0/2 Web 服务器接入
DMZ-DNS e0 DMZ-SW Gi0/3 DNS 服务器接入
DMZ-ERP e0 DMZ-SW Gi1/0 ERP 服务器接入

三台 DMZ 服务器与两台 ASA 的 DMZ 接口通过 DMZ-SW 连接在同一 VLAN 99 广播域。

ASA Failover 直连

设备 A 端口 设备 B 端口 说明
ASA1 Gi0/3 ASA2 Gi0/3 Failover 心跳线
ASA1 Gi0/4 ASA2 Gi0/4 Stateful Failover 状态同步线

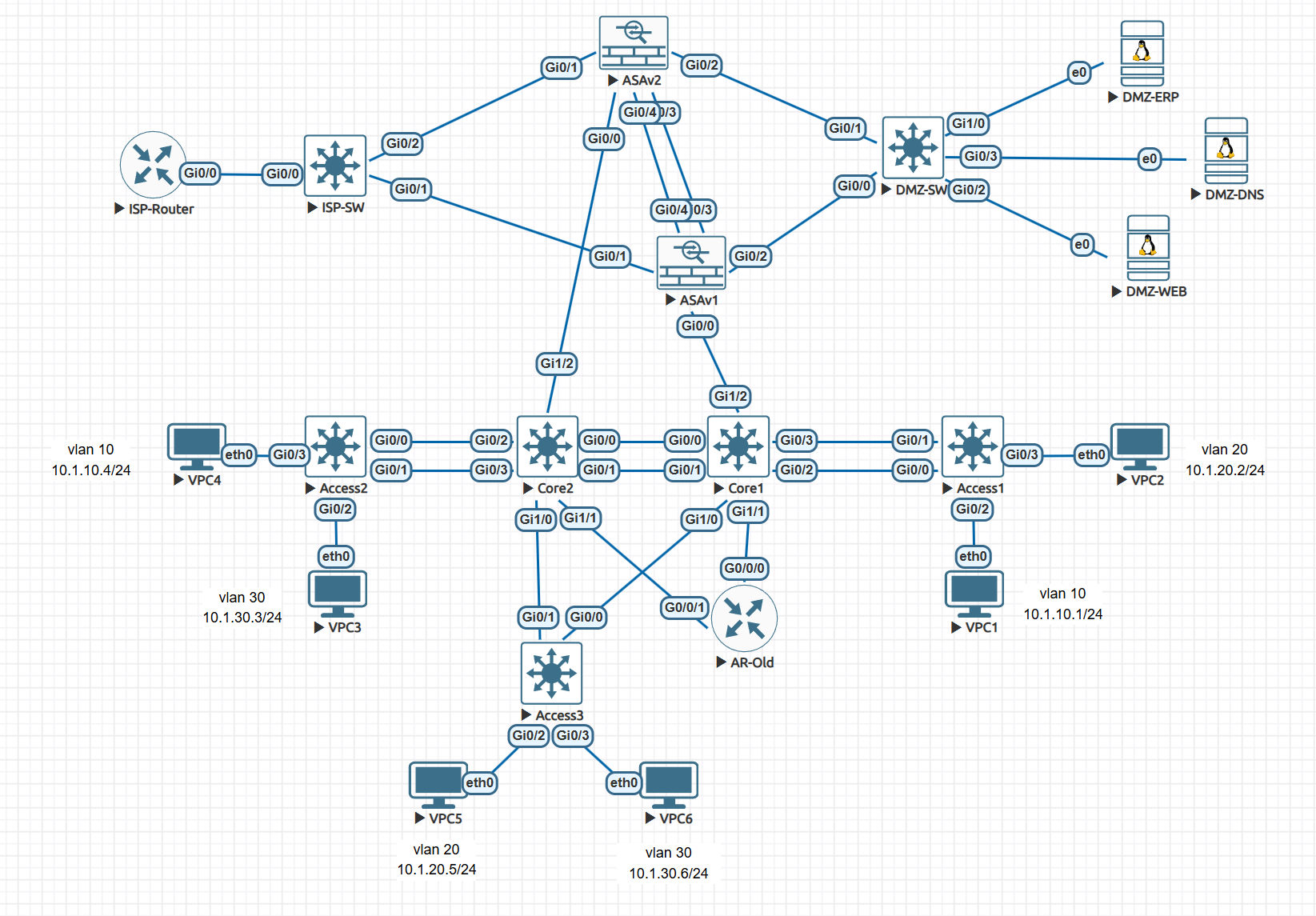

拓扑图

topology_mod04

实现

一、基础配置准备

1. 核心交换机新增 VLAN 与 Trunk 调整

（1）Core1、Core2 均执行（VLAN 创建）

在核心交换机 Core1/Core2 上创建 VLAN 50（FW-Inside，用于与防火墙互联）和 VLAN 99（DMZ，用于规划服务器区域）的二层 VLAN 实例。

Core1# configure terminal
# 创建防火墙内网互联 VLAN
Core1(config)# vlan 50
Core1(config-vlan)# name FW-Inside
Core1(config-vlan)# exit

# 创建 DMZ VLAN
# VLAN 99 仅用于 ASA DMZ 接口与 DMZ-SW 之间的二层互联
# 核心交换机不创建 SVI、不加入 Trunk、不宣告 OSPF，此处仅为规划完整性
Core1(config)# vlan 99
Core1(config-vlan)# name DMZ
Core1(config-vlan)# exit
命令解析
  • vlan 50
    • vlan : 创建/进入 VLAN 配置子模式的关键字，固定写法
    • 50 : VLAN ID（VLAN编号），自主命名，但有严格约束

约束要求：

  • 标准 VLAN 范围：1-1005（其中 1 为默认 VLAN，1002-1005 为保留用途，不可删除）
  • 扩展 VLAN 范围：1006-4094
  • VLAN 1 是默认 VLAN，不可删除
  • 同设备内 VLAN ID 必须唯一
  • 建议：关键业务使用 2-999 之间，避免使用 1 和接近上限的编号
  • name FW-Inside
    • name : 为 VLAN 命名的关键字，固定写法
    • FW-Inside : VLAN 的描述性名称，自主命名

约束要求：

  • 名称长度建议不超过 32 个字符
  • 不能包含空格，通常使用连字符 - 或下划线 _ 连接
  • 区分大小写（实际存储大小写，但不影响功能）
  • 命名建议见名知意，如 FW-Inside 表示“防火墙内网互联”，DMZ 表示“非军事区”
  • 可为空（不配置 name 也不影响 VLAN 功能），但强烈建议配置便于运维
（2）Core1 新增物理接口配置（连接 ASA1 Inside）

在 Core1 上将 Gi1/2 配置为 access 模式，划入 VLAN 50，并激活接口，用于与 ASA1 的 inside 接口互联。

Core1(config)# interface GigabitEthernet1/2
Core1(config-if)# description To_ASA1_Inside
Core1(config-if)# switchport mode access
Core1(config-if)# switchport access vlan 50
Core1(config-if)# no shutdown
Core1(config-if)# exit
（3）Core2 新增物理接口配置（连接 ASA2 Inside）

在 Core2 上将 Gi1/2 配置为 access 模式，划入 VLAN 50，并激活接口，用于与 ASA2 的 inside 接口互联。

Core2(config)# interface GigabitEthernet1/2
Core2(config-if)# description To_ASA2_Inside
Core2(config-if)# switchport mode access
Core2(config-if)# switchport access vlan 50
Core2(config-if)# no shutdown
Core2(config-if)# exit
命令解析
  • interface GigabitEthernet1/2
    • interface : 进入特定接口配置子模式的关键字，固定写法，可缩写为int
    • GigabitEthernet1/2 : 接口类型与编号，半固定半约束

约束要求：

  • 接口类型关键字（固定写法）：GigabitEthernet（千兆电口/光口），可缩写为 Gi 或 G/g
  • 编号格式（由硬件决定，不可改）：1/2 表示"槽位 1 / 端口 2"，不同设备编号规则不同
  • 必须匹配物理设备上实际存在的接口编号，否则会报错
  • 可用 show ip interface brief 查看设备上所有可用接口
  • description To_ASA2_Inside
    • description : 为接口添加备注说明的关键字，固定写法，可缩写为desc
    • To_ASA2_Inside : 接口的描述性名称，自主命名

约束要求：

  • 描述文本支持空格（整条描述用空格连接也可，如 To ASA2 Inside），但示例使用下划线是常见规范
  • 长度一般最多 240 字符
  • 纯备注性质，不影响任何功能，建议务必填写以方便运维排查
  • 推荐命名规范：方向/用途_对端设备_对端接口，如 To_ASA2_Inside 表示“去往 ASA2 的 Inside 接口”
  • switchport mode access
    • switchport : 将接口设为二层交换模式的关键字，固定写法
    • mode : 指定接口模式的子关键字，固定写法
    • access : 模式类型 access （接入模式），固定写法（多选项之一）

约束要求：

  • switchport mode 的可选值（固定枚举）：
    • access：接入模式，只能属于一个 VLAN，用于连接终端/服务器/防火墙物理接口
    • trunk：干道模式，可承载多个 VLAN，用于交换机之间互联
  • access 与 trunk 互斥，一个接口不能同时配两种模式
  • 某些三层口（如路由器接口）默认没有 switchport，需先执行 switchport 把它变成二层口才可继续配置
  • switchport access vlan 50
    • switchport access : 指定 access 接口归属 VLAN 的关键字组合，固定写法
    • vlan : VLAN 关键字，固定写法
    • 50 : 归属的 VLAN ID，自主命名，但有约束

约束要求：

  • 该 VLAN 必须已在设备上创建（即之前需执行过 vlan 50），否则接口虽然能配但实际流量不通
  • VLAN ID 范围 1-4094
  • 默认情况下，不配置此命令时接口归属于 VLAN 1
  • 仅对 switchport mode access 的接口有意义；对 trunk 口无效（trunk 口使用 switchport trunk allowed vlan 等命令）
（4）调整 LACP 聚合口（Po1）允许的 VLAN 列表

Core1 和 Core2 均执行，将 VLAN 50 加入核心互联 Trunk

Core1(config)# interface Port-channel 1
Core1(config-if)# switchport trunk allowed vlan add 50
Core1(config-if)# exit

⚠️ 注意：add 关键字是在原有允许列表基础上追加，不会覆盖已有的 VLAN 10,20,30,100。

命令解析
  • interface Port-channel 1
    • interface : 进入特定接口配置子模式的关键字，固定写法，可缩写为int
    • Port-channel : 聚合接口(EtherChannel)类型关键字，固定写法，可缩写为Po/po
    • 1 : Port-channel编号（聚合组编号），自主命名，但有约束

约束要求：

  • 编号范围通常为 1-64（不同平台可能支持到 48 或 256）
  • Port-channel 接口是逻辑接口，由多个物理接口捆绑而成，与物理接口 GigabitEthernet 不同
  • 必须先有物理接口加入对应聚合组（如物理接口配置 channel-group 1 mode on/active/passive），此 Port-channel 才真正有流量承载
  • 编号在同一设备内必须唯一
  • 可通过 show etherchannel summary 查看聚合组状态
  • switchport trunk allowed vlan add 50
    • switchport : 二层交换模式关键字，固定写法
    • trunk : trunk模式相关关键字，固定写法
    • allowed : 允许通行的 VLAN 相关关键字，固定写法
    • vlan : VLAN 关键字，固定写法
    • add : “追加”模式关键字（在已有允许列表基础上新增），固定写法（多选项之一）
    • 50 : 要追加允许通过的 VLAN ID，自主命名，但有约束

约束要求：

  1. switchport trunk allowed vlan 的完整选项（固定枚举）：
    • switchport trunk allowed vlan 10,20,30 — 覆盖式设置，只允许指定 VLAN（最常见，推荐）
    • switchport trunk allowed vlan add 50 — 追加，在已有允许列表基础上新增 50
    • switchport trunk allowed vlan remove 50 — 移除，从允许列表中删除 50
    • switchport trunk allowed vlan all — 允许所有 VLAN（默认情况，但不推荐）
    • switchport trunk allowed vlan except 100-200 — 除指定范围外全部允许
  2. 关于 add 的特别提醒：
    • add 是"增量添加"，不会覆盖已有配置。这意味着如果之前 trunk 允许了 VLAN 1-49，执行 add 50 后将允许 1-50
    • 如果是新配置的 trunk 接口，应直接使用 switchport trunk allowed vlan 1,50,99（明确列出），而不使用 add
    • add 更适用于修改已有 trunk 配置的场景
  3. VLAN ID 约束：
    • VLAN 必须已在本设备创建
    • 可指定单个（50）、列表（1,50,99）、范围（10-20）或组合（1,10-20,50）
    • 两端 trunk 接口允许的 VLAN 必须匹配，否则该 VLAN 不通
  4. 先决条件：
    • 必须先将接口模式设为 trunk：switchport mode trunk（或通过协商成为 trunk）
    • 此命令对 access 模式的接口无效

2. 核心交换机 VLAN 50 SVI 与 VRRP 配置

（1）Core1（VRRP Master）

在 Core1 上创建 VLAN 50 的 SVI 接口，配置 IP 10.1.50.252/24，并启用 VRRP 组 50（虚拟网关 10.1.50.253，优先级 150，可抢占），作为核心交换机与防火墙互联的主网关。

Core1(config)# interface Vlan50
Core1(config-if)# ip address 10.1.50.252 255.255.255.0
# VRRP 组 50，虚拟网关 IP 指向 10.1.50.253
Core1(config-if)# vrrp 50 ip 10.1.50.253
Core1(config-if)# vrrp 50 priority 150
Core1(config-if)# vrrp 50 preempt
Core1(config-if)# no shutdown
Core1(config-if)# exit
（2）Core2（VRRP Backup）

在 Core2 上创建 VLAN 50 的 SVI 接口，配置 IP 10.1.50.251/24，并启用 VRRP 组 50（虚拟网关 10.1.50.253，优先级 100，可抢占），作为核心交换机与防火墙互联的备用网关。

Core2(config)# interface Vlan50
Core2(config-if)# ip address 10.1.50.251 255.255.255.0
Core2(config-if)# vrrp 50 ip 10.1.50.253
Core2(config-if)# vrrp 50 priority 100
Core2(config-if)# vrrp 50 preempt
Core2(config-if)# no shutdown
Core2(config-if)# exit
命令解析
  • interface Vlan50
    • interface : 进入接口配置模式的关键字，固定写法，可缩写为int
    • Vlan : VLAN 的 SVI（Switch Virtual Interface，VLAN三层虚拟接口）类型关键字，固定写法，可缩写为vl
    • 50 : VLAN ID，自主命名，但有约束

约束要求：

  • VLAN 必须已在设备上创建（vlan 50），此 SVI 才真正关联到 VLAN
  • 对应 VLAN 内必须至少有一个物理接口处于 up/up 状态，SVI 才会 up
  • 同一设备上同一 VLAN 的 SVI 只能有一个
  • ip address 10.1.50.252 255.255.255.0
    • ip address : IP 地址关键字，固定写法
    • 10.1.50.252 : 接口的实际 IP 地址，自主命名，但有约束
    • 255.255.255.0 : 子网掩码，自主命名，但受网络规划约束

约束要求：

  • 子网掩码必须一致；同 VLAN 内所有设备 IP 必须在同一子网内
  • Master 和 Backup 的物理 IP 必须不同（252 和 251），但在同一子网
  • 虚拟网关 IP（253）也必须在同一子网内
  • 三台设备（252、251、253）之间不能冲突
  • 主机位全 0 是网络地址、全 1 是广播地址，不可用
  • vrrp 50 ip 10.1.50.253
    • vrrp : VRRP（Virtual Router Redundancy Protocol，虚拟路由冗余协议）关键字，固定写法
    • 50 : VRRP 组号（Group ID），自主命名，但有约束
    • ip : 指定虚拟 IP 的子关键字，固定写法
    • 10.1.50.253 : 虚拟网关 IP 地址，自主命名，但有约束

约束要求：

  • VRRP 组号范围通常 1-255
  • Master 和 Backup 必须使用相同的组号（此处都是 50）才能组成一个虚拟路由器
  • 虚拟 IP 必须与 SVI 接口的物理 IP 同子网
  • 虚拟 IP 不能与任何物理 IP 相同（253 既不是 252 也不是 251）
  • 虚拟 IP 作为该 VLAN 下所有主机的默认网关
  • 两端设备配置必须有一台设备为 Master，另一台为 Backup
  • vrrp 50 priority 150
    • vrrp : VRRP 关键字，固定写法
    • 50 : VRRP 组号（Group ID），自主命名，但有约束
    • priority : 优先级子关键字，固定写法
    • 150 : 优先级值，自主命名，但有约束

约束要求：

  • 优先级范围 1-254，默认值 100
  • 优先级高为 Master（此处 Core1=150，Core2=100，因此 Core1 为 Master）
  • 同一 VRRP 组内，优先级最高的设备成为 Master
  • 如果配置 vrrp 50 ip <ip> 接口上配置了虚拟 IP 与接口 IP 相同（即“地址拥有者”，其优先级强制为 255，始终为 Master 且不可抢占）
  • vrrp 50 preempt
    • vrrp 50 : 指定 VRRP 组 50 关键字，固定写法
    • preempt : 抢占模式关键字，固定写法

约束要求：

  • 无参数，整条命令格式固定
  • 显式声明 VRRP 启用抢占模式
  • 配置 preempt 后：当高优先级设备恢复后，会自动抢占回 Master
  • 推荐两端都配置preempt，保证高优先级始终为 Master，主备角色可预测

3. 核心交换机默认路由指向防火墙

Core1 和 Core2 均执行
在 Core1 和 Core2 上配置两条浮动静态默认路由：主路由指向 ASA1 的 Inside 主 IP（10.1.50.1），备用路由指向 ASA2 的 Inside Standby IP（10.1.50.2，优先级 20），实现防火墙主备切换时的自动路径切换。

# 将主默认路由指向防火墙 Inside 主 IP (ASA1 Active)
Core1(config)# ip route 0.0.0.0 0.0.0.0 10.1.50.1
# 将备用默认路由指向防火墙 Inside Standby IP (ASA2 Standby)，优先级设为 20
Core1(config)# ip route 0.0.0.0 0.0.0.0 10.1.50.2 20

Core2(config)# ip route 0.0.0.0 0.0.0.0 10.1.50.1
Core2(config)# ip route 0.0.0.0 0.0.0.0 10.1.50.2 20

原有的 default-information originate always 会将此默认路由通过 OSPF 下发给接入层交换机。

命令解析
  • ip route 0.0.0.0 0.0.0.0 10.1.50.1
    • ip route : 配置静态路由的关键字，固定写法
    • 0.0.0.0 : 目标网络地址（此处代表所有网络，即默认路由），固定写法，0.0.0.0 是固定的"任意网络"写法
    • 0.0.0.0 : 目标网络掩码（此处与地址配合代表匹配所有），固定写法，与地址 0.0.0.0 配合组成默认路由，表示不检查任何位，即匹配所有目标地址
    • 10.1.50.1 : 下一跳 IP 地址（数据包发往此地址），自主命名，受网络拓扑约束

约束要求：

  • 0.0.0.0 0.0.0.0 组合表示"匹配任意目标网络"，即默认路由（default route），用于所有未匹配到更精确路由的数据包
  • 下一跳 IP（10.1.50.1）必须是直连可达的地址，即必须在设备某接口的直连子网内（此处 10.1.50.1 是 ASA1 的 Inside 接口 IP，Core1 通过 VLAN 50 的 SVI 直连可达）
  • 下一跳 IP 不能是本地接口自身的 IP
  • 默认管理距离（Administrative Distance）为 1（静态路由默认值），不写参数即使用默认值
  • ip route 0.0.0.0 0.0.0.0 10.1.50.2 20
    • ip route 0.0.0.0 0.0.0.0 : 默认路由固定写法，固定写法
    • 10.1.50.2 ： 备用下一跳 IP（ASA2 的 Inside 接口），自主命名
    • 20 ： 管理距离（AD 值），自主命名，有约束

关键要点：浮动静态路由（Floating Static Route）

  1. 管理距离（Administrative Distance, AD）的含义：
    • AD 值越小，路由来源越可信，越优先被使用
    • 常见 AD 值（固定值）：
      • 直连路由：0
      • 静态路由：1
      • EIGRP 汇总：5
      • OSPF：110
      • RIP：120
      • 不达：255
  2. 20 的作用：
    • 正常静态路由默认 AD=1，这条手动改为 AD=20
    • 当第一条默认路由（AD=1，下一跳 10.1.50.1）有效时，仅第一条进入路由表，AD=20 的备用路由被隐藏
    • 当第一条失效（例如 ASA1 Inside 不可达，或 Core1 到 ASA1 的链路故障），AD=1 的路由从路由表移除，AD=20 的浮动路由自动浮出进入路由表生效
    • 当主路由恢复后，AD=1 更优，自动切回主路由
  3. AD 的约束：
    • 范围 1-255
    • 主路由与备用路由的 AD 必须不同，否则会形成等成本负载均衡（ECMP），两条同时生效，而非主备切换
    • 备用路由的 AD 必须大于主路由的 AD，且建议大于所有动态路由协议的 AD（例如如果运行 OSPF，备用静态路由 AD 应大于 110），避免意外覆盖动态路由
    • 建议值：主路由默认 1（不写），备用路由用 20、50、100 等
  4. 下一跳约束：
    • 10.1.50.2 同样必须是直连可达的地址（ASA2 的 Inside 接口，通过同一 VLAN 50 直连）

4. 核心交换机添加 DMZ 路由（覆盖黑洞路由）

Core1 和 Core2 均执行：
在 Core1 和 Core2 上添加指向 10.1.50.1 的精确静态路由 10.1.99.0/24，以确保内网访问 DMZ 时绕过原有 10.1.0.0/16 黑洞汇总路由，使流量正确转发至 ASA 防火墙。

Core1(config)# ip route 10.1.99.0 255.255.255.0 10.1.50.1

Core2(config)# ip route 10.1.99.0 255.255.255.0 10.1.50.1

关键说明：

  • 10.1.99.0/24 比 10.1.0.0/16 掩码更长（/24 > /16），根据最长前缀匹配原则优先匹配
  • 黑洞路由 10.1.0.0/16 无需删除，继续为模块02/03的 RIP 重分发提供防环保护
  • 下一跳 10.1.50.1 指向 ASA Inside 接口（由 ASA 负责转发到 DMZ）

⚠️ 前置依赖说明：模块02 中配置了 ip route 10.1.0.0 255.255.0.0 Null0
黑洞路由用于 OSPF 汇总防环和 RIP 重分发。由于 DMZ 网段 10.1.99.0/24
落入该汇总范围，如果不添加更精确的路由，内网访问 DMZ 的流量将被 Null0 丢弃。

5. OSPF 宣告新增网段

Core1 和 Core2 的 OSPF 进程中追加 VLAN 50 网段
在 Core1 和 Core2 的 OSPF 进程中宣告 10.1.50.0/24 进入 Area 0，并将 VLAN 50 设为 passive-interface，使接入层通过 OSPF 学习到防火墙互联网段，同时避免在与 ASA 互联链路上建立 OSPF 邻居。

Core1(config)# router ospf 1
Core1(config-router)# network 10.1.50.0 0.0.0.255 area 0
Core1(config-router)# passive-interface vlan 50
Core1(config-router)# exit

VLAN 50 设为被动接口，防止在防火墙互联口建立不必要的 OSPF 邻居。

命令解析
  • router ospf 1
    • router : 进入路由协议配置模式的关键字，固定写法
    • ospf : 指定路由协议为 OSPF 的关键字，固定写法
    • 1 : OSPF 进程号（Process ID），自主命名，但有约束

约束要求：

  • 进程号范围 1-65535
  • 进程号仅具有本地意义，不同路由之间可以不同，不影响建立邻居
  • 同一台设备上可以运行多个 OSPF 进程，以进程号区分（不同进程互相独立）
  • 本拓扑中 Core1 和 Core2 都用 1 只是为了便于管理，并非必须一致
  • network 10.1.50.0 0.0.0.255 area 0
    • network : 宣告网络进入 OSPF 的关键字，固定写法
    • 10.1.50.0 : 网络号（Network），自主命名，但有约束
    • 0.0.0.255 : 反掩码（Wildcard Mask，通配符掩码），自主命名，但有约束
    • area : 指定区域的子关键字，固定写法
    • 0 : OSPF 区域号（Area ID），自主命名，但有约束

约束要求：

  • network + 反掩码 的作用是匹配接口 IP：只要某个接口 IP 在该范围内，该接口就加入此区域，并在该接口上启用 OSPF
  • 反掩码 0.0.0.255 表示前 24 位精确匹配、后 8 位任意，等价于 /24
  • 反掩码不是子网掩码，二者逻辑相反：反掩码中 0=必须匹配，255=任意
  • 区域号范围 0-4294967295，也可写成点分十进制（如 area 0.0.0.0）
  • 骨干区域必须为 area 0（或 area 0.0.0.0），所有非骨干区域必须直接连接骨干区域
  • 本命令宣告 10.1.50.0/24 进入骨干区域 0，使 VLAN 50 网段被其他 OSPF 邻居学习到
  • passive-interface vlan 50
    • passive-interface : 配置被动接口的关键字，固定写法
    • vlan 50 : 指定接口类型为 VLAN SVI 的子关键字，固定写法
    • 50 : VLAN ID，自主命名，但有约束

约束要求：

  • vlan 50 必须是设备上已存在的接口（需先配置 interface Vlan50）
  • 被动接口：只接收、不发送 OSPF Hello 报文，因此该接口上无法建立 OSPF 邻居
  • 被动接口所在的网段仍然会被宣告进 OSPF（这正是我们的目的）
  • 本拓扑中 VLAN 50 连接的是 ASA 防火墙，防火墙不运行 OSPF，因此设为 passive 避免发送无用的 Hello 报文
  • 若省略此命令，Core1/Core2 会在 VLAN 50 上持续发送 Hello，浪费链路带宽且无法建立邻居

6. DMZ-SW 与 ISP-SW 基础二层配置

（1）DMZ-SW 配置

在 DMZ-SW 上创建 VLAN 99（DMZ），并将 Gi0/0-Gi0/3 和 Gi1/0 统一配置为 access 模式划入 VLAN 99 后激活，实现 ASA 防火墙 DMZ 接口与三台 DMZ 服务器在同一二层广播域内互联。

DMZ-SW# configure terminal
# 将连接 ASA 和 服务器的接口全部划入 VLAN 99
DMZ-SW(config)# vlan 99
DMZ-SW(config-vlan)# name DMZ
DMZ-SW(config-vlan)# exit

DMZ-SW(config)# interface range Gi0/0 - 3 , Gi1/0
DMZ-SW(config-if-range)# switchport mode access
DMZ-SW(config-if-range)# switchport access vlan 99
DMZ-SW(config-if-range)# no shutdown
DMZ-SW(config-if-range)# exit
（2）ISP-SW 配置

在 ISP-SW 上创建 VLAN 60（Outside-Public），并将 Gi0/0-Gi0/2 统一配置为 access 模式划入 VLAN 60 后激活，实现两台 ASA 的 outside 接口与 ISP 路由器在同一公网二层广播域内互联。

ISP-SW# configure terminal
# 将连接 ASA 和 ISP 路由器的接口全部划入 VLAN 60
ISP-SW(config)# vlan 60
ISP-SW(config-vlan)# name Outside-Public
ISP-SW(config-vlan)# exit

ISP-SW(config)# interface range Gi0/0 - 2
ISP-SW(config-if-range)# switchport mode access
ISP-SW(config-if-range)# switchport access vlan 60
ISP-SW(config-if-range)# no shutdown
ISP-SW(config-if-range)# exit

7. ISP-Router 基础配置

在 ISP-Router 上为 Gi0/0 配置公网 IP 203.0.113.253/24 并激活，同时添加一条指向 ASA outside 主 IP（203.0.113.1）的默认路由和两条 NAT 公网地址（.10/.11）的精确静态路由，以模拟公网路由器的回程路径。

ISP-Router# configure terminal
ISP-Router(config)# interface GigabitEthernet0/0
ISP-Router(config-if)# ip address 203.0.113.253 255.255.255.0
ISP-Router(config-if)# no shutdown
ISP-Router(config-if)# exit

# 配置指向防火墙 Outside 主 IP 的默认路由（模拟公网回程路由）
ISP-Router(config)# ip route 0.0.0.0 0.0.0.0 203.0.113.1

# 配置指向 NAT 公网 IP 池的静态路由（让外网测试流量能到达 ASA）
ISP-Router(config)# ip route 203.0.113.10 255.255.255.255 203.0.113.1
ISP-Router(config)# ip route 203.0.113.11 255.255.255.255 203.0.113.1

二、ASAv Active/Standby HA 配置

1. ASA1 基础初始化

将 ASA1 主机名设置为 ASA1，并为 Gi0/0（inside，安全级 100，IP 10.1.50.1/standby .2）、Gi0/1（outside，安全级 0，IP 203.0.113.1/standby .2）、Gi0/2（dmz，安全级 50，IP 10.1.99.1/standby .2）三个接口分别命名安全域并激活，为 HA 主备集群奠定基础配置。

ciscoasa> enable
ciscoasa# configure terminal

# 设置主机名
ciscoasa(config)# hostname ASA1

# 配置管理密码
# ASA1(config)# enable password Cisco123

# 配置接口
# ---- Inside 接口 (Gi0/0) ----
ASA1(config)# interface GigabitEthernet0/0
ASA1(config-if)# nameif inside
ASA1(config-if)# security-level 100
ASA1(config-if)# ip address 10.1.50.1 255.255.255.0 standby 10.1.50.2
ASA1(config-if)# no shutdown
ASA1(config-if)# exit

# ---- Outside 接口 (Gi0/1) ----
ASA1(config)# interface GigabitEthernet0/1
ASA1(config-if)# nameif outside
ASA1(config-if)# security-level 0
ASA1(config-if)# ip address 203.0.113.1 255.255.255.0 standby 203.0.113.2
ASA1(config-if)# no shutdown
ASA1(config-if)# exit

# ---- DMZ 接口 (Gi0/2) ----
ASA1(config)# interface GigabitEthernet0/2
ASA1(config-if)# nameif dmz
ASA1(config-if)# security-level 50
ASA1(config-if)# ip address 10.1.99.1 255.255.255.0 standby 10.1.99.2
ASA1(config-if)# no shutdown
ASA1(config-if)# exit
命令解析
  • nameif inside
    • nameif : ASA 为接口指定逻辑名称的关键字，固定写法（ASA 特有命令）
    • inside : 接口逻辑名称，自主命名，但有强烈约束（约定俗成）

约束要求：

  • ASA 的 nameif 是必须配置的，所有安全策略基于此名称匹配
  • 名称区分大小写，inside 和 Inside 是不同的名称
  • 约定俗成：inside=内网（高安全）、outside=外网（低安全）、dmz=非军事区
  • 虽然可以自定义（如 lan、wan），但强烈建议使用 inside/outside/dmz，与行业惯例和安全策略模板保持一致
  • 同一 ASA 上接口名称不能重复
  • security-level 100
    • security-level : ASA 为接口分配安全级别的关键字，固定写法（ASA 特有命令）
    • 100 : 安全级别值，自主命名，但有约束和惯例

约束要求：

  • 取值范围 0-100
  • 100 = 最可信（通常 inside 使用），0 = 最不可信（通常 outside 使用）
  • 默认行为：高安全级别可以访问低安全级别（无需 ACL）；低→高需要 ACL 放行
  • 常用惯例：inside=100、dmz=50、outside=0
  • 同一安全级别之间默认不能互访（如需互访需配置 same-security-traffic permit inter-interface）
  • ip address 10.1.50.1 255.255.255.0 standby 10.1.50.2
    • ip address : IP 地址关键字，固定写法
    • 10.1.50.1 : Active（主用）IP 地址，自主命名，但有约束
    • 255.255.255.0 : 子网掩码，自主命名，但受网络规划约束
    • standby : ASA Failover 中指定备用 IP 的关键字，固定写法
    • 10.1.50.2 : Standby（备用）IP 地址，自主命名，但有约束

约束要求：

  • standby 关键字是 ASA 故障转移（Failover）的特有写法，路由器/交换机上没有此写法
  • Active IP 和 Standby IP 必须在同一子网
  • Active IP 配置在主 ASA（ASA1）上，Standby IP 配置在备 ASA（ASA2）上，两台配置完全相同
  • Active IP ≠ Standby IP，且不能与同网段其他设备冲突（252、251、253 已被核心交换机使用）
  • ASA1（Active）实际使用 .1，ASA2（Standby）实际使用 .2；当故障切换时 IP 随之漂移
  • 同 VLAN 内所有设备（252/251/253/1/2）必须在 10.1.50.0/24 同一子网

2. ASA2 基础初始化

将 ASA2 主机名设置为 ASA2，并为 Gi0/0（inside，安全级 100，IP 10.1.50.2/standby .1）、Gi0/1（outside，安全级 0，IP 203.0.113.2/standby .1）、Gi0/2（dmz，安全级 50，IP 10.1.99.2/standby .1）三个接口分别命名安全域并激活，作为 HA 集群的备用节点基础配置。

ciscoasa> enable
ciscoasa# configure terminal
ciscoasa(config)# hostname ASA2

# ASA2(config)# enable password Cisco123

# ---- Inside 接口 (Gi0/0) ----
ASA2(config)# interface GigabitEthernet0/0
ASA2(config-if)# nameif inside
ASA2(config-if)# security-level 100
ASA2(config-if)# ip address 10.1.50.2 255.255.255.0 standby 10.1.50.1
ASA2(config-if)# no shutdown
ASA2(config-if)# exit

# ---- Outside 接口 (Gi0/1) ----
ASA2(config)# interface GigabitEthernet0/1
ASA2(config-if)# nameif outside
ASA2(config-if)# security-level 0
ASA2(config-if)# ip address 203.0.113.2 255.255.255.0 standby 203.0.113.1
ASA2(config-if)# no shutdown
ASA2(config-if)# exit

# ---- DMZ 接口 (Gi0/2) ----
ASA2(config)# interface GigabitEthernet0/2
ASA2(config-if)# nameif dmz
ASA2(config-if)# security-level 50
ASA2(config-if)# ip address 10.1.99.2 255.255.255.0 standby 10.1.99.1
ASA2(config-if)# no shutdown
ASA2(config-if)# exit

3. Failover 配置（ASA1 为主，ASA2 为备）

（1）ASA1（Primary 单位）

在 ASA1 上配置其为 HA 集群的 Primary 主节点，启用 Gi0/3 为心跳链路（192.168.255.1/30，备机 .2）、Gi0/4 为状态同步链路（192.168.254.1/30，备机 .2），开启 failover 并设置共享密钥，建立主备关系。

ASA1(config)# failover lan unit primary
ASA1(config)# failover lan interface FAILOVER_LINK GigabitEthernet0/3
ASA1(config)# failover link STATEFUL_LINK GigabitEthernet0/4
ASA1(config)# failover interface ip FAILOVER_LINK 192.168.255.1 255.255.255.252 standby 192.168.255.2
ASA1(config)# failover interface ip STATEFUL_LINK 192.168.254.1 255.255.255.252 standby 192.168.254.2

# 启用 Failover
ASA1(config)# failover

# 设置 Failover 共享密钥（加密同步数据）
ASA1(config)# failover key MySecretKey123
（2）ASA2（Secondary 单位）

在 ASA2 上配置其为 HA 集群的 Secondary 备节点，使用与 ASA1 相同的 Gi0/3 心跳和 Gi0/4 状态同步链路参数及共享密钥，启用 failover 后自动与主节点协商建立主备关系。

ASA2(config)# failover lan unit secondary
ASA2(config)# failover lan interface FAILOVER_LINK GigabitEthernet0/3
ASA2(config)# failover link STATEFUL_LINK GigabitEthernet0/4
ASA2(config)# failover interface ip FAILOVER_LINK 192.168.255.1 255.255.255.252 standby 192.168.255.2
ASA2(config)# failover interface ip STATEFUL_LINK 192.168.254.1 255.255.255.252 standby 192.168.254.2

# 启用 Failover
ASA2(config)# failover

# 设置相同的共享密钥
ASA2(config)# failover key MySecretKey123
命令解析
  • failover lan unit primary
  • failover lan unit secondary
    • failover : Failover 主命令关键字，固定写法
    • lan : 指定为基于 LAN 的 Failover（而非串行 Failover），固定写法
    • unit : 指定本设备在 Failover 中角色身份的子关键字，固定写法
    • primary/secondary : 本设备角色，二选一，有约束

约束要求：

  • 两台 ASA 必须配置为不同角色：一台 primary，另一台 secondary
  • primary 不一定就是 Active（活动），只是初始配置角色标识；最终谁是 Active 由优先级等因素决定
  • 角色一旦设定，建议不要随意变更
  • failover lan interface FAILOVER_LINK GigabitEthernet0/3
    • failover : Failover 主命令关键字，固定写法
    • lan : 指定为基于 LAN 的 Failover（LAN-based Failover），固定写法
    • interface : 指定心跳接口的子关键字，固定写法
    • FAILOVER_LINK : 心跳链路的逻辑名称（Nameif），自主命名，建议使用 FAILOVER_LINK
    • GigabitEthernet0/3 : 心跳使用的物理接口，自主命名，但有约束

约束要求：

  • 两台 ASA 上链路名称必须完全相同（此处都叫 FAILOVER_LINK）
  • 两台 ASA 上物理接口建议相同（此处都用 Gi0/3），便于维护
  • 该接口专门用于 Failover 心跳报文，不能再配置普通 nameif/IP 用作数据流量
  • 心跳链路必须在两台 ASA 之间直连或通过专用 VLAN 二层互通
  • 心跳接口推荐使用独立物理接口，不要与数据接口复用
  • failover link STATEFUL_LINK GigabitEthernet0/4
    • failover : Failover 主命令关键字，固定写法
    • link : 指定状态同步接口的子关键字，固定写法
    • STATEFUL_LINK : 状态同步链路的逻辑名称（Nameif），自主命名，建议使用 STATEFUL_LINK
    • GigabitEthernet0/4 : 状态同步使用的物理接口，自主命名，但有约束

约束要求：

  • 两台 ASA 上链路名称必须完全相同（此处都叫 STATEFUL_LINK）
  • 与心跳链路必须使用不同的物理接口（心跳用 Gi0/3，状态同步用 Gi0/4）
  • 状态同步链路用于会话表、连接表等状态信息同步，流量较大，推荐单独链路
  • 若省略此命令，仅配置"无状态 Failover"，故障切换时现有连接会中断
  • 两台 ASA 之间必须二层互通
  • failover interface ip FAILOVER_LINK 192.168.255.1 255.255.255.252 standby 192.168.255.2
    • failover : Failover 主命令关键字，固定写法
    • interface : 指定心跳接口的子关键字，固定写法
    • ip : 指定 Failover 接口 IP 地址的子关键字，固定写法
    • FAILOVER_LINK : 链路逻辑名称，自主命名，但必须与前文 failover lan interface 中定义的名称一致
    • 192.168.255.1 : 本端（Primary）心跳 IP，自主命名
    • 255.255.255.252 : 子网掩码（/30），自主命名，有约束
    • standby : 指定对端 IP 的关键字，固定写法
    • 192.168.255.2 : 对端（Secondary）心跳 IP，自主命名

约束要求：

  • 两台 ASA 上此命令完全相同（ASA1 和 ASA2 配置一模一样）
  • /30 掩码（255.255.255.252）是最小可用子网，仅包含 2 个可用 IP，适合心跳链路（节约地址）
  • 两端 IP 必须在同一子网，不冲突
  • 心跳网段建议使用私网保留地址（如 192.168.255.x），避免与业务网段冲突
  • 192.168.255.1 永远是 Primary 的 IP，.2 永远是 Secondary 的 IP，与当前 Active/Standby 角色无关
  • failover interface ip STATEFUL_LINK 192.168.254.1 255.255.255.252 standby 192.168.254.2
    • failover : Failover 主命令关键字，固定写法
    • interface : 指定状态同步接口的子关键字，固定写法
    • ip : 指定 Failover 接口 IP 地址的子关键字，固定写法
    • STATEFUL_LINK : 链路名称，自主命名，但必须与前文 failover link 中定义的名称一致
    • 192.168.254.1 : 本端（Primary）状态同步 IP，自主命名
    • 255.255.255.252 : 子网掩码（/30），自主命名，有约束
    • standby : 指定对端 IP 的关键字，固定写法
    • 192.168.254.2 : 对端（Secondary）状态同步 IP，自主命名

约束要求：

  • 与心跳链路命令结构完全相同
  • 必须使用不同的网段（心跳用 192.168.255.0/30，状态同步用 192.168.254.0/30）
  • 两台 ASA 上配置完全相同
  • failover : 启用 Failover 功能的关键字，固定写法

约束要求：

  • 无参数，整条命令固定
  • 执行后 Failover 功能才真正启动，开始与对端协商
  • 两台 ASA 都需要执行此命令
  • failover key MySecretKey123
    • failover : Failover 主命令关键字，固定写法
    • key : 设置 Failover 加密密钥的子关键字，固定写法
    • MySecretKey123 : 共享密钥字符串，自主命名，但有约束

约束要求：

  • 两台 ASA 上密钥必须完全一致，否则无法建立 Failover 通信
  • 密钥用于加密两台 ASA 之间的 Failover 和状态同步报文，防止被篡改
  • 密钥长度通常 1-63 个字符（不同版本略有差异）
  • 生产环境建议使用更复杂的密钥，示例中的 MySecretKey123 仅为教学演示
  • 密钥区分大小写
（3）在 ASA1 (Primary) 上手动唤醒接口

因为配置没同步，需要在 ASA1 上手动把 Gi0/4 唤醒，并确保 Gi0/3 也是 up 的：

ASA1(config)# interface GigabitEthernet0/3
ASA1(config-if)# no shutdown
ASA1(config-if)# exit

ASA1(config)# interface GigabitEthernet0/4
ASA1(config-if)# no shutdown
ASA1(config-if)# exit
（4）在 ASA2 (Secondary) 上手动唤醒接口并清理错误状态

同样，在 ASA2 上也需要手动唤醒这两个接口，并且 ASA2 的 dmz 接口也是 shutdown 的，一并唤醒：

ASA2(config)# interface GigabitEthernet0/3
ASA2(config-if)# no shutdown
ASA2(config-if)# exit

ASA2(config)# interface GigabitEthernet0/4
ASA2(config-if)# no shutdown
ASA2(config-if)# exit

ASA2(config)# interface GigabitEthernet0/2
ASA2(config-if)# no shutdown
ASA2(config-if)# exit
（5）重置 Failover 状态，强制重新协商

由于之前发生了"脑裂"（两边都以为自己是 Active），我们需要在 ASA2 (Secondary) 上重置一下 Failover 状态，让它重新向 ASA1 学习：

ASA2(config)# no failover
ASA2(config)# failover

等待大约 15-30 秒，然后在 ASA1 上执行：

4. 验证 Failover 状态

# 在 ASA1 上查看 Failover 状态
ASA1# show failover
预期输出关键信息
ASA1(config)# show failover
Failover On
Failover unit Primary
Failover LAN Interface: FAILOVER_LINK GigabitEthernet0/3 (up)
Reconnect timeout 0:00:00
Unit Poll frequency 1 seconds, holdtime 15 seconds
Interface Poll frequency 5 seconds, holdtime 25 seconds
Interface Policy 1
Monitored Interfaces 3 of 61 maximum
MAC Address Move Notification Interval not set
Version: Ours 9.7(1), Mate 9.7(1)
Serial Number: Ours 9AX8NBLDB91, Mate 9AWTTQDPPW0
Last Failover at: 22:36:07 UTC Jul 4 2026
	This host: Primary - Active
		Active time: 176 (sec)
		slot 0: empty
		  Interface inside (10.1.50.1): Normal (Monitored)
		  Interface outside (203.0.113.1): Normal (Monitored)
		  Interface dmz (10.1.99.1): Normal (Monitored)
	Other host: Secondary - Standby Ready
		Active time: 28 (sec)
		  Interface inside (10.1.50.2): Normal (Monitored)
		  Interface outside (203.0.113.2): Normal (Monitored)
		  Interface dmz (10.1.99.2): Normal (Monitored)

Stateful Failover Logical Update Statistics
	Link : STATEFUL_LINK GigabitEthernet0/4 (up)
	Stateful Obj 	xmit       xerr       rcv        rerr
	General		8          0          6          0
	sys cmd  	6          0          6          0
	up time  	0          0          0          0
	RPC services  	0          0          0          0
	TCP conn 	0          0          0          0
	UDP conn 	0          0          0          0
	ARP tbl  	0          0          0          0
	Xlate_Timeout  	0          0          0          0
	IPv6 ND tbl  	0          0          0          0
	VPN IKEv1 SA 	0          0          0          0
	VPN IKEv1 P2 	0          0          0          0
	VPN IKEv2 SA 	0          0          0          0
	VPN IKEv2 P2 	0          0          0          0
	VPN CTCP upd 	0          0          0          0
	VPN SDI upd 	0          0          0          0
	VPN DHCP upd 	0          0          0          0
	SIP Session 	0          0          0          0
	SIP Tx 	0          0          0          0
	SIP Pinhole 	0          0          0          0
	Route Session 	0          0          0          0
        Router ID 	0          0          0          0
	User-Identity 	2          0          0          0
	CTS SGTNAME 	0          0          0          0
	CTS PAC 	0          0          0          0
	TrustSec-SXP 	0          0          0          0
	IPv6 Route 	0          0          0          0
	STS Table 	0          0          0          0

	Logical Update Queue Information
	 	 	Cur 	Max 	Total
	Recv Q: 	0 	17 	77
	Xmit Q: 	0 	42 	189

ASA2(config)# show failover
Failover On
Failover unit Secondary
Failover LAN Interface: FAILOVER_LINK GigabitEthernet0/3 (up)
Reconnect timeout 0:00:00
Unit Poll frequency 1 seconds, holdtime 15 seconds
Interface Poll frequency 5 seconds, holdtime 25 seconds
Interface Policy 1
Monitored Interfaces 3 of 61 maximum
MAC Address Move Notification Interval not set
Version: Ours 9.7(1), Mate 9.7(1)
Serial Number: Ours 9AWTTQDPPW0, Mate 9AX8NBLDB91
Last Failover at: 22:37:03 UTC Jul 4 2026
	This host: Secondary - Standby Ready
		Active time: 28 (sec)
		slot 0: empty
		  Interface inside (10.1.50.2): Normal (Monitored)
		  Interface outside (203.0.113.2): Normal (Monitored)
		  Interface dmz (10.1.99.2): Normal (Monitored)
	Other host: Primary - Active
		Active time: 196 (sec)
		  Interface inside (10.1.50.1): Normal (Monitored)
		  Interface outside (203.0.113.1): Normal (Monitored)
		  Interface dmz (10.1.99.1): Normal (Monitored)

Stateful Failover Logical Update Statistics
	Link : STATEFUL_LINK GigabitEthernet0/4 (up)
	Stateful Obj 	xmit       xerr       rcv        rerr
	General		10         0          12         0
	sys cmd  	10         0          10         0
	up time  	0          0          0          0
	RPC services  	0          0          0          0
	TCP conn 	0          0          0          0
	UDP conn 	0          0          0          0
	ARP tbl  	0          0          0          0
	Xlate_Timeout  	0          0          0          0
	IPv6 ND tbl  	0          0          0          0
	VPN IKEv1 SA 	0          0          0          0
	VPN IKEv1 P2 	0          0          0          0
	VPN IKEv2 SA 	0          0          0          0
	VPN IKEv2 P2 	0          0          0          0
	VPN CTCP upd 	0          0          0          0
	VPN SDI upd 	0          0          0          0
	VPN DHCP upd 	0          0          0          0
	SIP Session 	0          0          0          0
	SIP Tx 	0          0          0          0
	SIP Pinhole 	0          0          0          0
	Route Session 	0          0          0          0
        Router ID 	0          0          0          0
	User-Identity 	0          0          2          0
	CTS SGTNAME 	0          0          0          0
	CTS PAC 	0          0          0          0
	TrustSec-SXP 	0          0          0          0
	IPv6 Route 	0          0          0          0
	STS Table 	0          0          0          0

	Logical Update Queue Information
	 	 	Cur 	Max 	Total
	Recv Q: 	0 	17 	288
	Xmit Q: 	0 	1 	10

三、安全域划分与域间安全策略

1. 安全域确认

ASAv 的 nameif + security-level 已隐式完成安全域划分：

安全域 接口名 Security Level 对应网段
Trust（内网） inside 100 10.1.10.0/24, 10.1.20.0/24, 10.1.30.0/24
Untrust（公网） outside 0 203.0.113.0/24
DMZ（服务器） dmz 50 10.1.99.0/24

ASA 默认行为： 高安全级别接口可以主动访问低安全级别接口（inside→outside、inside→dmz），低安全级别不能主动访问高安全级别（outside→inside 默认拒绝）。

2. 域间安全策略（ACL）

策略一：Trust → Untrust（允许所有内网上网）

在 ASA1 上创建 INSIDE_IN 扩展 ACL 放行所有 IP 流量，并应用到 inside 接口入方向，明确允许内网（Trust）主动访问公网（Untrust）。

# 创建 ACL：允许内网所有流量到公网
ASA1(config)# access-list INSIDE_IN extended permit ip any any

# 应用到 inside 接口入方向
ASA1(config)# access-group INSIDE_IN in interface inside
命令解析
  • access-list INSIDE_IN extended permit ip any any
    • access-list : 创建/编辑访问控制列表的关键字，固定写法
    • INSIDE_IN : ACL 名称，自主命名，但有强烈命名规范建议
    • extended : 指定 ACL 类型为扩展 ACL，固定写法
    • permit : 动作关键字，固定写法（二选一：permit/deny）
    • ip : 匹配协议，自主命名，但有约束
    • any : 源地址，自主命名，但有约束
    • any : 目标地址，自主命名，但有约束

约束要求：

  • ACL 名称（INSIDE_IN）：建议使用 <区域>_<方向> 格式，便于管理，例如：
    • INSIDE_IN = inside 接口入方向
    • OUTSIDE_IN = outside 接口入方向
    • DMZ_IN = dmz 接口入方向
  • extended：ASA 默认使用扩展 ACL（可以匹配源目 IP、协议、端口），区别于标准 ACL（仅匹配源 IP）。在较新的 ASA 版本中此关键字有时可省略，但建议保留以明确意图
  • 动作 permit / deny：二选一，permit 放行，deny 拒绝
  • 协议 ip：可以是 ip（所有 IP 协议）、tcp、udp、icmp、esp 等具体协议
  • 源/目的地址：格式可选：
    • any = 任意地址
    • host 10.1.1.1 = 单个主机
    • 10.1.1.0 255.255.255.0 = 网段+掩码（注意 ASA 使用子网掩码，不是反掩码）
  • ASA ACL 默认行为：末尾隐含 deny ip any any，所有未显式 permit 的流量都会被拒绝
  • 本命令含义：允许 inside 接口入方向上的所有 IP 流量通过（permit ip any any）
  • access-group INSIDE_IN in interface inside
    • access-group : 将 ACL 绑定到接口的关键字，固定写法
    • INSIDE_IN : 要应用的 ACL 名称，自主命名，但必须与已创建的 ACL 名称完全一致
    • in : 方向关键字，固定写法（二选一：in/out）
    • interface : 指定接口的子关键字，固定写法
    • inside : 接口逻辑名称（nameif），自主命名，但必须与设备上已配置的 nameif 匹配

约束要求：

  • ACL 名称：必须与之前 access-list 中定义的名称完全一致（区分大小写）
  • 方向 in / out：
    • in = 入方向（流量从该接口进入 ASA 时检查）
    • out = 出方向（流量从该接口离开 ASA 时检查）
    • 最佳实践：通常在入方向（in）应用 ACL，早期拒绝非法流量
  • 接口 inside：必须是设备上已通过 nameif 配置的接口名称（inside / outside / dmz 等）
  • 一个接口一个方向只能绑定一个 ACL：同一接口的 in 方向不能同时绑定两个 ACL，后续绑定会覆盖之前的配置
  • 若要查看已绑定的 ACL，使用 show running-config access-group
  • 若要移除 ACL，使用 no access-group INSIDE_IN in interface inside
策略二：Trust → DMZ（允许内网访问所有服务器）

在 ASA1 的 INSIDE_IN ACL 中追加一条放行内网 10.1.0.0/16 访问 DMZ 10.1.99.0/24 的规则，显式允许内网主动访问 DMZ 服务器。

# 此流量由 inside→dmz（100→50），ASA 默认允许
# 如需显式控制，可添加 ACL
ASA1(config)# access-list INSIDE_IN extended permit ip 10.1.0.0 255.255.0.0 10.1.99.0 255.255.255.0
命令解析
  • access-list INSIDE_IN extended permit ip 10.1.0.0 255.255.0.0 10.1.99.0 255.255.255.0
    • access-list : 创建/编辑访问控制列表的关键字，固定写法
    • INSIDE_IN : ACL 名称，自主命名，但有强烈命名规范建议
    • extended : 指定 ACL 类型为扩展 ACL（可匹配源 IP、目的 IP、协议、端口等），固定写法（多选项之一）
    • permit : 动作：允许匹配此规则的流量通过，固定写法（多选项之一）
    • ip : 协议类型：匹配所有 IP 协议（包含 TCP、UDP、ICMP 等所有基于 IP 的协议），固定写法（多选项之一）
    • 10.1.0.0 : 源网络地址，自主命名
    • 255.255.0.0 : 源网络掩码，自主命名
    • 10.1.99.0 : 目的网络地址，自主命名
    • 255.255.255.0 : 目的子网掩码，自主命名

约束要求：

  • ACL 名称(INSIDE_IN)：建议使用 <区域>_<方向> 格式，便于管理，例如：
    • INSIDE_IN = inside 接口入方向
    • OUTSIDE_IN = outside 接口入方向
    • DMZ_IN = dmz 接口入方向
  • ACL 名称在同一设备上必须唯一，区分大小写（INSIDE_IN 与 inside_in 视为不同 ACL）
  • extended：ASA 流量过滤场景必须使用扩展 ACL（可匹配源目 IP、协议、端口），区别于标准 ACL（仅匹配源 IP）
  • 动作 permit / deny：二选一，permit 放行，deny 拒绝；ACL 按配置顺序自上而下匹配，首次命中即生效，末尾隐含 deny ip any any
  • 协议 ip：可以是 ip（所有 IP 协议）、tcp、udp、icmp、esp 等具体协议；使用 tcp/udp 后可追加端口参数
  • 源/目的地址格式（ASA 使用子网掩码，不是反掩码）：
    • any = 任意地址
    • host 10.1.99.10 = 单个主机
    • 10.1.99.0 255.255.255.0 = 网段 + 子网掩码
  • 子网掩码必须是连续的 1 后跟连续的 0（如 255.255.255.0），不允许不连续格式（如 255.0.255.0）
  • 本命令含义：允许从 10.1.0.0/16（内网所有子网）发往 10.1.99.0/24（DMZ 子网）的所有 IP 流量
  • 注意：本命令仅定义 ACL 规则，不会自动生效，必须通过 access-group INSIDE_IN in interface inside 绑定到接口方向后才开始过滤流量
  • 注意：绑定 ACL 到接口后，ACL 末尾隐含的 deny ip any any 会覆盖 ASA 默认的高安全级别→低安全级别放行行为，因此必须显式 permit 需要放行的流量
策略三：Untrust → DMZ（仅允许 80/443/53 端口）

在 ASA1 上创建 OUTSIDE_IN 扩展 ACL，仅放行外网访问 DMZ-WEB（10.1.99.10）的 80/443 和 DMZ-DNS（10.1.99.20）的 53（TCP+UDP），其余流量显式拒绝并记录日志，最后应用到 outside 接口入方向。

# 创建 ACL：仅允许外网访问 DMZ 的 HTTP、HTTPS、DNS
ASA1(config)# access-list OUTSIDE_IN extended permit tcp any host 10.1.99.10 eq 80
ASA1(config)# access-list OUTSIDE_IN extended permit tcp any host 10.1.99.10 eq 443
ASA1(config)# access-list OUTSIDE_IN extended permit tcp any host 10.1.99.20 eq 53
ASA1(config)# access-list OUTSIDE_IN extended permit udp any host 10.1.99.20 eq 53

# 显式拒绝其他所有流量（ASA ACL 末尾隐式 deny，此处显式声明便于日志记录）
ASA1(config)# access-list OUTSIDE_IN extended deny ip any any log

# 应用到 outside 接口入方向
ASA1(config)# access-group OUTSIDE_IN in interface outside

关键说明：

  • host 10.1.99.10 : 指定目标为 DMZ-WEB 服务器的真实内网 IP
  • eq 80 : 仅允许 HTTP 端口
  • eq 443 : 仅允许 HTTPS 端口
  • eq 53 : 仅允许 DNS 端口（TCP + UDP 均需放行）
  • log : 对被拒绝的流量记录日志，便于安全审计
  • ERP 服务器（10.1.99.30）不在放行列表中，外网无法直接访问
命令解析
  • access-group OUTSIDE_IN in interface outside
    • access-group : 将已定义的 ACL 绑定到接口方向的关键字，固定写法
    • OUTSIDE_IN : 要应用的 ACL 名称，自主命名，但必须与已创建的 ACL 名称完全一致（区分大小写）
    • in : 流量检查方向，固定写法（二选一：in / out）
    • interface : 指定接口的子关键字，固定写法
    • outside : 接口逻辑名称（nameif），自主命名，但必须与设备上已配置的 nameif 匹配

约束要求：

  • ACL 名称(OUTSIDE_IN)：必须与之前 access-list OUTSIDE_IN ... 中定义的名称完全一致（区分大小写），若 ACL 尚未创建或名称不符，则此命令不会报错，但绑定的是一个空 ACL，实际效果等同于 deny ip any any
  • 方向 in / out：
    • in = 入方向（流量从该接口进入 ASA 时检查，推荐在入方向应用，可以在流量进入系统早期拒绝非法流量）
    • out = 出方向（流量从该接口离开 ASA 时检查，较少使用）
  • 接口 outside：必须是设备上已通过 nameif outside 命令配置的接口逻辑名称，不是物理接口编号（如 GigabitEthernet0/0）
  • 查看设备上已配置的 nameif：show nameif
  • 查看接口 IP/状态：show interface ip brief
  • 一个接口一个方向只能绑定一个 ACL：同一接口的 in 方向不能同时绑定两个 ACL，后续绑定会覆盖之前的配置（不会报错，请谨慎操作）
  • 不同接口可以绑定同一个 ACL：一个 ACL 可以被多个接口/方向引用共享
  • 若要查看当前所有已绑定的 ACL：show running-config access-group
  • 若要查看 ACL 命中情况（每条规则被匹配了多少次）：show access-list OUTSIDE_IN
  • 若要移除 ACL：no access-group OUTSIDE_IN in interface outside
  • 生产环境操作警告：在未充分测试 ACL 规则完整性之前，不要在业务接口绑定新 ACL，否则 ACL 末尾隐含的 deny ip any any 可能瞬间阻断所有合法流量
  • ASA 安全级别默认行为提醒：绑定 ACL 后，ACL 规则覆盖默认行为——即使是 inside（高）→ outside（低）这类默认放行的流量，如果 ACL 中没有显式 permit，也会被 ACL 末尾的隐含 deny 拒绝
  • 本命令含义：将名为 OUTSIDE_IN 的扩展 ACL 绑定到 outside 接口的入方向，即所有从外网进入 ASA 的流量都将按 OUTSIDE_IN 的规则进行检查
策略四：Untrust → Trust（默认拒绝所有）

在 ASA1 的 OUTSIDE_IN ACL 中显式追加一条拒绝外网到内网 10.1.0.0/16 的规则并记录日志，强化 Untrust → Trust 的默认拒绝行为。

# ASA 默认行为：低安全级别（0）不能访问高安全级别（100）
# 无需额外配置，ASA 已隐式拒绝

# 如需显式声明（最佳实践）：
ASA1(config)# access-list OUTSIDE_IN extended deny ip any 10.1.0.0 255.255.0.0 log
命令解析
  • access-list OUTSIDE_IN extended deny ip any 10.1.0.0 255.255.0.0 log
    • access-list : 创建/编辑访问控制列表的关键字，固定写法
    • OUTSIDE_IN : 要应用的 ACL 名称，自主命名，但必须与已创建的 ACL 名称完全一致（区分大小写）
    • extended : 指定 ACL 类型为扩展 ACL（可匹配源 IP、目的 IP、协议、端口等），固定写法（多选项之一）
    • deny : 动作：拒绝匹配此规则的流量，固定写法（多选项之一，另一选项为 permit）
    • ip : 协议类型：匹配所有 IP 协议（包含 TCP、UDP、ICMP 等所有基于 IP 的协议），固定写法（多选项之一）
    • any : 源地址关键字，固定写法
    • 10.1.0.0 : 目的网络地址，自主命名
    • 255.255.0.0 : 目的子网掩码，自主命名（ASA 使用子网掩码，不是反掩码）
    • log : 日志关键字，固定写法（可选关键字，表示匹配时记录日志）

约束要求：

  • ACL 名称（OUTSIDE_IN）：必须与之前 access-list OUTSIDE_IN ... 中定义的名称完全一致（区分大小写），同一名下可配置多条 ACE，按配置顺序自上而下匹配
  • extended：扩展 ACL，可匹配源 IP、目的 IP、协议、端口等
  • 动作 deny：拒绝匹配此规则的流量，另一选项为 permit；ACL 按配置顺序自上而下匹配，首次命中即生效，后续 ACE 不再检查
  • 协议 ip：匹配所有 IP 协议；如需细粒度控制可改为 tcp/udp/icmp 等具体协议
  • 地址格式（ASA 使用子网掩码，不是反掩码）：
    • any = 任意地址
    • host 10.1.99.10 = 单个主机
    • 10.1.0.0 255.255.0.0 = 网段 + 子网掩码
  • 子网掩码必须是连续的 1 后跟连续的 0（如 255.255.0.0），不允许不连续格式
  • log 关键字：可选，匹配时记录日志到 ASDM/系统日志，建议在 deny 规则后加 log 以便排查被拒绝的流量，permit 规则根据需要决定是否记录（生产环境通常只记录 deny，避免 permit 日志过多）
  • 匹配逻辑：本命令向 OUTSIDE_IN ACL 追加一条规则，拒绝从任意源地址（any）发往内网 10.1.0.0/16 的所有 IP 流量，并记录日志**
  • deny 规则与 ACL 末尾隐含 deny 的关系：ACL 末尾默认隐含 deny ip any any，显式写 deny 规则的目的是①控制拒绝位置（在 permit 之前拒绝特定流量，使部分流量在后续 permit 不会被误放）、②记录日志（隐含 deny 默认不记录）、③便于阅读维护（明确哪些流量被拒绝）
  • 查看 ACL 规则顺序和命中次数：show access-list OUTSIDE_IN（会显示每条规则的行号和 (hitcnt=x)
策略五：DMZ → Untrust（允许 DMZ 服务器上网更新）

在 ASA1 上创建 DMZ_IN 扩展 ACL 放行 DMZ 服务器网段 10.1.99.0/24 到任意目标的所有流量，并应用到 dmz 接口入方向，允许服务器访问公网。

# 允许 DMZ 服务器访问公网（用于系统更新、DNS 查询等）
ASA1(config)# access-list DMZ_IN extended permit ip 10.1.99.0 255.255.255.0 any

# 应用到 dmz 接口入方向
ASA1(config)# access-group DMZ_IN in interface dmz

3. 安全策略汇总表

方向 安全级别 策略 ACL 名称
Trust → Untrust 100 → 0 允许所有内网上网 INSIDE_IN
Trust → DMZ 100 → 50 允许内网访问所有服务器 INSIDE_IN（已涵盖）
Untrust → DMZ 0 → 50 仅允许 80/443/53 OUTSIDE_IN
Untrust → Trust 0 → 100 默认拒绝所有 OUTSIDE_IN（隐式deny）
DMZ → Untrust 50 → 0 允许 DMZ 上网 DMZ_IN

四、NAT 三类实操

1. 源 NAT（PAT）：内网用户上网转换公网地址

在 ASA1 上为内网各 VLAN（10/20/30，或汇总为 10.1.0.0/16）创建网络对象，并配置从 inside 到 outside 的动态 PAT，使内网主机上网时共享防火墙 outside 接口的公网 IP 进行源地址转换。

# 定义需要 NAT 转换的内网网段对象
ASA1(config)# object network INSIDE_NET_10
ASA1(config-network-object)# subnet 10.1.10.0 255.255.255.0
ASA1(config-network-object)# nat (inside,outside) dynamic interface
ASA1(config-network-object)# exit

ASA1(config)# object network INSIDE_NET_20
ASA1(config-network-object)# subnet 10.1.20.0 255.255.255.0
ASA1(config-network-object)# nat (inside,outside) dynamic interface
ASA1(config-network-object)# exit

ASA1(config)# object network INSIDE_NET_30
ASA1(config-network-object)# subnet 10.1.30.0 255.255.255.0
ASA1(config-network-object)# nat (inside,outside) dynamic interface
ASA1(config-network-object)# exit

# 或使用汇总网段一次性配置
ASA1(config)# object network INSIDE_NET_ALL
ASA1(config-network-object)# subnet 10.1.0.0 255.255.0.0
ASA1(config-network-object)# nat (inside,outside) dynamic interface
ASA1(config-network-object)# exit

效果：所有内网用户上网时，源 IP 被转换为防火墙 outside 接口的公网 IP

命令解析
  • object network INSIDE_NET_10
    • object network : 创建网络对象（用于定义 IP/子网/主机，供 NAT、ACL 等功能引用）的关键字，固定写法
    • INSIDE_NET_10 : 对象名称，自主命名，但建议见名知意

约束要求：

  • 对象名称（INSIDE_NET_10/20/30/ALL）：同设备上必须唯一，建议使用 用途_地址含义_其他 格式，不建议含空格和中文
  • 命名示例：INSIDE_NET_10、DMZ_WEB_SERVER、OUTSIDE_PUBLIC_IP
  • 区分大小写：INSIDE_NET_10 与 inside_net_10 视为不同对象
  • subnet 10.1.10.0 255.255.255.0
    • subnet : 在网络对象内定义子网（网段）的关键字，固定写法（同类选项还有 host、range）
    • 10.1.10.0 : 子网网络地址，自主命名
    • 255.255.255.0 : 子网掩码，自主命名（ASA 使用子网掩码，不是反掩码）

约束要求：

  • subnet、host、range 三选一互斥：一个对象只能用一种方式定义
    • subnet 10.1.10.0 255.255.255.0 = 匹配一个网段（10.1.10.0/24）
    • host 10.1.99.10 = 匹配单个主机
    • range 10.1.10.100 10.1.10.200 = 匹配一个 IP 范围
  • 子网掩码必须是连续的 1 后跟连续的 0（如 255.255.255.0），不允许不连续格式
  • 子网地址必须对齐：网络位后主机位必须全 0（如 10.1.10.0 255.255.255.0 正确，10.1.10.5 255.255.255.0 不推荐）
  • nat (inside,outside) dynamic interface
    • nat : 配置 NAT 规则的关键字，固定写法
    • (inside,outside) : NAT 的接口对，固定写法格式，括号内两个接口名用英文逗号分隔：(源接口, 目的接口)
    • inside : 数据包的源接口（真实接口的 nameif），自主命名但必须匹配设备上已配置的 nameif
    • outside : 数据包的目的接口（真实接口的 nameif），自主命名但必须匹配设备上已配置的 nameif
    • dynamic : NAT 类型为动态 NAT（PAT/NAPT，多对一/多对多映射，连接级别分配），固定写法（同类选项还有 static、dynamic pat-pool 等）
    • interface : NAT 转换后使用出接口自身的 IP 地址作为转换后的源地址（即 PAT 到接口 IP），固定写法（同类选项还有具体 IP、IP 范围、pat-pool 名称等）

约束要求：

  • NAT 接口对 (inside,outside) 含义：数据包从 inside 进入，从 outside 出去时对其源 IP 进行转换
  • 接口名必须是设备上已通过 nameif 配置的逻辑名称，不是物理接口编号（如 GigabitEthernet0/0）
  • 括号和逗号为固定语法，常见组合：(inside,outside)、(dmz,outside)、(inside,dmz)
  • dynamic interface 是最常用的内网上网 PAT 方式：多个内网主机共享 outside 接口的公网 IP，通过不同源端口区分不同会话
  • 动态 NAT 的其他形式：
    • nat (inside,outside) dynamic 203.0.113.100 = 转换到指定公网 IP
    • nat (inside,outside) dynamic pat-pool MY_POOL = 转换到地址池
    • nat (inside,outside) static 203.0.113.10 = 静态一对一映射（用于服务器对外提供服务）
  • 汇总写法（INSIDE_NET_ALL）：当多个网段使用相同 NAT 策略时，可汇总为 10.1.0.0 255.255.0.0 减少重复；但拆分写法（INSIDE_NET_10/20/30）便于未来对特定网段单独调整
  • 查看已创建的网络对象：show running-config object network
  • 查看 NAT 转换表：show xlate（当前活跃的 NAT 会话映射）
  • 本命令完整含义：创建网络对象并配置 NAT 规则——凡从 inside 去往 outside 的该子网流量，将其源 IP 动态转换为 outside 接口自身的 IP 地址（PAT），实现内网共享公网 IP 上网

2. 目的 NAT（端口映射）：外网访问 DMZ-WEB 服务器

在 ASA1 上为 DMZ-WEB（10.1.99.10）的 80/443 端口和 DMZ-DNS（10.1.99.20）的 53 端口（TCP+UDP）分别创建网络对象，配置从 dmz 到 outside 的静态端口映射到公网 IP 203.0.113.10，使外网可访问 DMZ 的指定服务。

# ---- HTTP 端口映射 (80) ----
ASA1(config)# object network DMZ_WEB_HTTP
ASA1(config-network-object)# host 10.1.99.10
ASA1(config-network-object)# nat (dmz,outside) static 203.0.113.10 service tcp 80 80
ASA1(config-network-object)# exit

# ---- HTTPS 端口映射 (443) ----
ASA1(config)# object network DMZ_WEB_HTTPS
ASA1(config-network-object)# host 10.1.99.10
ASA1(config-network-object)# nat (dmz,outside) static 203.0.113.10 service tcp 443 443
ASA1(config-network-object)# exit

# ---- DNS 端口映射 (53) ----
ASA1(config)# object network DMZ_DNS_TCP
ASA1(config-network-object)# host 10.1.99.20
ASA1(config-network-object)# nat (dmz,outside) static 203.0.113.10 service tcp 53 53
ASA1(config-network-object)# exit

ASA1(config)# object network DMZ_DNS_UDP
ASA1(config-network-object)# host 10.1.99.20
ASA1(config-network-object)# nat (dmz,outside) static 203.0.113.10 service udp 53 53
ASA1(config-network-object)# exit

效果：外网用户访问 203.0.113.10:80，流量被转换到 10.1.99.10:80

命令解析
  • object network DMZ_WEB_HTTP
    • object network : 创建网络对象的关键字，固定写法
    • DMZ_WEB_HTTP : 对象名称，自主命名

约束要求：

  • 对象名称在同设备上必须唯一，建议见名知意，不建议含空格和中文
  • 命名示例：DMZ_WEB_HTTP、DMZ_DNS_TCP、DMZ_ERP
  • host 10.1.99.10
    • host : 在网络对象内定义单个主机（而非子网/范围）的关键字，固定写法（同类选项：subnet、range）
    • 10.1.99.10 : 主机的真实内网 IP 地址，自主命名

约束要求：

  • host / subnet / range 三选一互斥：一个对象只能用一种方式
  • host <IP> = 匹配单个主机，适用于端口映射（一个服务器的某端口）场景
  • subnet 10.1.10.0 255.255.255.0 = 匹配网段，适用于源 NAT/PAT 上网场景
  • range 10.1.10.100 10.1.10.200 = 匹配 IP 范围，适用于地址池
  • nat (dmz,outside) static 203.0.113.10 service tcp 80 80
    • nat : 配置 NAT 规则的关键字，固定写法
    • (dmz,outside) : NAT 接口对，固定写法格式，(源接口, 目的接口)
    • dmz : 数据包的源接口 nameif，自主命名但必须匹配已配置 nameif
    • outside : 数据包的目的接口 nameif，自主命名但必须匹配已配置 nameif
    • static : NAT 类型为静态 NAT（固定一对一映射，不随连接变化），固定写法（同类选项：dynamic）
    • 203.0.113.10 : 转换后的公网 IP 地址（映射到外网的地址），自主命名
    • service : 端口 NAT（PAT 端口映射）子关键字，固定写法（可选：不写 service 则为全端口静态 NAT）
    • tcp : 指定协议为 TCP，固定写法（同类选项：udp、icmp）
    • 80 : 真实端口（内部服务的端口），自主命名
    • 80 : 映射端口（对外暴露的端口），自主命名

约束要求：

  • 接口对 (dmz,outside) 含义：流量从 dmz 进入 ASA，从 outside 出去时，对其源 IP 进行映射；反向（外部→内部）流量目的 IP 为 203.0.113.10 时被转换到内部主机
  • static 代表静态映射：内部 IP ↔ 公网 IP 关系固定，不受连接数影响，用于服务器对外提供服务（区别于 dynamic 用于内网用户上网的动态分配）
  • 公网 IP（203.0.113.10）：必须是运营商分配的可用公网 IP，且与 outside 接口同网段；不同服务器可以共享同一个公网 IP 通过端口区分（多个 service 映射到同一公网 IP）
  • service tcp 80 80 含义：
    • 格式：service <协议> <真实端口> <映射端口>
    • 真实端口 = 服务器实际监听的端口
    • 映射端口 = 对外暴露的公网端口
    • 两者相同即为透明端口映射（80→80）；不同即为端口重定向（如 8080→80）
  • 端口值范围：1–65535；知名端口 1–1023：HTTP=80, HTTPS=443, SSH=22, DNS=53, SMTP=25, FTP=21
  • TCP 与 UDP 独立：DNS 需要同时配置 service tcp 53 53（区域传输）和 service udp 53 53（查询响应），两条命令分别独立
  • 同类命令（HTTP 80 / HTTPS 443 / DNS TCP 53 / DNS UDP 53）结构完全相同，仅对象名、内部主机 IP、协议和端口不同；均实现外网 → 公网 IP:端口 → 内部服务器真实 IP:端口 的目的 NAT（端口映射）
  • 配套要求：端口映射后，还需在 OUTSIDE_IN ACL 中显式 permit 外部访问该公网 IP 的对应端口，否则流量会被 ACL 末尾隐含 deny 拒绝
  • 查看 NAT 转换表：show xlate（可以看到端口映射条目，如 TCP from dmz:10.1.99.10/80 to outside:203.0.113.10/80）
  • 对比一对一全端口 NAT：nat (dmz,outside) static 203.0.113.11（不写 service 部分）表示映射所有端口，适用于 ERP 等需要多个端口暴露的场景；带 service 仅映射特定端口，安全性更高

3. 一对一 NAT：ERP 服务器固定公网 IP

在 ASA1 上为 DMZ-ERP（10.1.99.30）创建网络对象，并配置从 dmz 到 outside 的全端口一对一静态 NAT 到公网 IP 203.0.113.11。

# ERP 服务器一对一 NAT
ASA1(config)# object network DMZ_ERP
ASA1(config-network-object)# host 10.1.99.30
ASA1(config-network-object)# nat (dmz,outside) static 203.0.113.11
ASA1(config-network-object)# exit

命令详解：

  • nat (dmz,outside) static 203.0.113.11 :
    • 不指定 service 端口 = 全端口一对一映射
    • 10.1.99.30 ↔ 203.0.113.11 所有端口双向映射

效果：ERP 服务器拥有固定公网 IP 203.0.113.11，内外网均可通过该 IP 访问

4. NAT 配置汇总

NAT 类型 内部地址 公网地址 端口 用途
源 NAT（PAT） 10.1.0.0/16 203.0.113.1 （接口 IP） 所有 内网用户上网
目的 NAT 10.1.99.10 203.0.113.10 TCP 80 外网访问 WEB（HTTP）
目的 NAT 10.1.99.10 203.0.113.10 TCP 443 外网访问 WEB（HTTPS）
目的 NAT 10.1.99.20 203.0.113.10 TCP/UDP 53 外网访问 DNS
一对一 NAT 10.1.99.30 203.0.113.11 所有 ERP 固定公网 IP

五、防火墙路由配置

1. ASA 默认路由（指向公网 ISP）

在 ASA1 上配置指向 ISP-Router（203.0.113.253）的默认路由，使所有未知目标的流量从 outside 接口转发至公网。
ASA1 和 ASA2 配置（Failover 会自动同步）

ASA1(config)# route outside 0.0.0.0 0.0.0.0 203.0.113.253
命令解析
  • route outside 0.0.0.0 0.0.0.0 203.0.113.253
    • route : 配置静态路由（指定数据包转发路径）的关键字，固定写法
    • outside : 出接口的 nameif 逻辑名称，自主命名但必须匹配设备上已配置的 nameif
    • 0.0.0.0 : 目标网络地址，固定写法（全零表示匹配任意网络，即默认路由）
    • 0.0.0.0 : 目标网络掩码，固定写法（全零表示匹配任意网络，与上一个 0.0.0.0 组合为默认路由）
    • 203.0.113.253 : 下一跳 IP 地址（网关），自主命名，但必须是出接口直连可达的 IP

约束要求：

  • 出接口（outside/inside 等）：必须是设备上已通过 nameif 配置的逻辑接口名称，不是物理接口编号（如 GigabitEthernet0/0）；查看已配置 nameif：show nameif
  • 目标网络 + 掩码：0.0.0.0 0.0.0.0 组合为默认路由（default route），表示匹配所有未知目标网络，所有未能在路由表中找到更精确匹配的流量都走这条路由；如需匹配特定子网写为：10.1.10.0 255.255.255.0（即 10.1.10.0/24）
  • 子网掩码必须是连续的 1 后跟连续的 0，不允许不连续格式
  • 下一跳 IP（203.0.113.253 / 10.1.50.253）：必须是出接口直连网段内的可达 IP，即该 IP 必须与 ASA 对应接口 IP 在同一子网内，ASA 可以直接 ARP 到下一跳；不能是跨多跳的远程 IP
  • 一条路由表中同一目标网络只能有一条主路由；如需要冗余，需配置不同的下一跳但相同目标网络是不允许的（ASA 不支持等成本负载均衡的静态路由）
  • 查看路由表：show route 或 show running-config route
  • 本命令含义：配置一条默认路由，所有去往未知目标网络的流量都从 outside 接口转发至下一跳 203.0.113.253（ISP 路由器）

2. ASA 内网路由（指向核心交换机）

在 ASA1 上添加多条指向核心交换机 VRRP VIP（10.1.50.253）的 inside 静态路由，确保内网各 VLAN（10.1.10/20/30/100）及老旧厂区（10.2.0.0/24）的回程流量正确转发。

# 将总部内网网段指向核心侧（通过 inside 接口）
ASA1(config)# route inside 10.1.10.0 255.255.255.0 10.1.50.253
ASA1(config)# route inside 10.1.20.0 255.255.255.0 10.1.50.253
ASA1(config)# route inside 10.1.30.0 255.255.255.0 10.1.50.253
ASA1(config)# route inside 10.1.100.0 255.255.255.0 10.1.50.253

# 老旧厂区路由（通过核心转发）
ASA1(config)# route inside 10.2.0.0 255.255.255.0 10.1.50.253

下一跳 10.1.50.253 为核心交换机 VLAN 50 的 VRRP VIP。

命令解析
  • route inside 10.1.10.0 255.255.255.0 10.1.50.253
    • route : 配置静态路由的关键字，固定写法
    • inside : 出接口的 nameif 逻辑名称，自主命名但必须匹配设备上已配置的 nameif
    • 10.1.10.0 : 目标网络地址，自主命名
    • 255.255.255.0 : 目标网络子网掩码，自主命名（ASA 使用子网掩码，不是反掩码）
    • 10.1.50.253 : 下一跳 IP 地址，自主命名，但必须是出接口直连可达的 IP

约束要求：

  • 命令格式固定为：route <出接口nameif> <目标网络> <子网掩码> <下一跳IP>，四个参数全部为必需
  • 出接口（inside）：流量通过 inside 接口转发，下一跳为核心交换机侧
  • 目标网络（10.1.10.0/24）：具体的内网子网地址，代表总部用户网段
  • 子网掩码（255.255.255.0）：/24 掩码，与目标网络严格对齐
  • 下一跳（10.1.50.253）：核心交换机 VLAN 50 的 VRRP 虚拟网关 IP，必须是 inside 接口直连可达
  • 本命令含义：将去往 10.1.10.0/24 内网子网的流量通过 inside 接口转发至核心交换机 VRRP 网关 10.1.50.253，使防火墙知道如何到达内网各 VLAN 回程流量
  • 同类命令（10.1.20.0 / 10.1.30.0 / 10.1.100.0 / 10.2.0.0）：结构完全相同，仅目标网络不同，分别对应不同内网子网，下一跳统一指向核心 VRRP VIP，实现内网各区域的回程路由
  • 汇总优化建议：如内网子网可合并，可简化为 route inside 10.1.0.0 255.255.0.0 10.1.50.253 一条命令代替 10/20/30/100 四条，但保持拆分写法便于未来独立维护（如某子网迁移需单独调整路由）
  • 生产环境注意：修改默认路由和内网路由后需验证：ping <目标IP> 或 traceroute <目标IP> 确认路径正确
  • 与路由器静态路由区别：ASA 的 route 命令中第一个参数是出接口 nameif，而 Cisco IOS 路由器的 ip route 第一个参数是目标网络，语法顺序不同

3. 允许 ICMP（便于排错验证）

在 ASA1 上配置允许各安全域（inside/outside/dmz）入向 ICMP，并在全局策略的 inspection_default 中启用 ICMP 检测，使防火墙自身可响应 ping，便于排错验证。

# 允许 ICMP 用于 ping 测试（实验室环境建议开启）
ASA1(config)# icmp permit any inside
ASA1(config)# icmp permit any outside
ASA1(config)# icmp permit any dmz

# 允许防火墙自身响应 ping
# 进入全局策略地图
ASA1(config)# policy-map global_policy
# 进入默认的检测类
ASA1(config-pmap)# class inspection_default
# 在这里开启 ICMP 检测
ASA1(config-pmap-c)# inspect icmp
ASA1(config-pmap-c)# exit
ASA1(config-pmap)# exit
命令解析
  • icmp permit any inside
    • icmp : 配置 ICMP 协议（ping/echo 等）流量访问控制的关键字，固定写法
    • permit : 动作：允许 ICMP 流量，固定写法（另一选项为 deny）
    • any : 源地址关键字，固定写法
    • inside : 目标接口的 nameif 逻辑名称，自主命名但必须匹配设备上已配置的 nameif

约束要求：

  • icmp permit/deny 控制的是目的地址为 ASA 自身接口 IP 的 ICMP 流量（即外部设备 ping 防火墙本身），与穿通防火墙的 ICMP 流量不同，后者由 ACL 控制
  • 源地址格式：any = 任意地址；也可写为 host 10.1.50.253（特定主机）或 10.1.0.0 255.255.0.0（特定网段，ASA 使用子网掩码）
  • 目标接口（inside/outside/dmz）：必须是已配置的 nameif，代表 ICMP 流量的入向接口（即从哪个接口进入 ASA 的 ping 响应）
  • 同类命令（inside/outside/dmz 三条）结构完全相同，仅目标接口不同：分别允许从 inside、outside、dmz 三个接口进入的 ICMP 流量到达 ASA 自身，使防火墙能响应各方向的 ping
  • 本命令含义：允许从 inside 接口进入的 ICMP 流量到达 ASA 自身 IP，即内网设备可以 ping 通防火墙 inside 接口
  • 反向意义：如不配置此命令，即使路由可达，设备 ping 防火墙自身 IP 也会被 ASA 默认拒绝，防火墙不响应
  • 与 ACL 的区别：icmp permit 是针对 ASA 自身的 ICMP 控制命令，独立于 ACL，不通过 access-group 绑定
  • 生产环境建议：icmp permit 通常建议限制源地址（如只允许管理网段 ping），避免 any 暴露防火墙位置
  • policy-map global_policy
    • policy-map : 创建或进入策略地图（policy map，用于绑定检测规则和流量类）的关键字，固定写法
    • global_policy : 策略地图名称，自主命名，global_policy 是 ASA 默认存在的全局策略地图名称（系统预定义）

约束要求：

  • global_policy 是 ASA 默认全局策略地图，默认已通过 service-policy global_policy global 绑定到全局（所有接口）
  • 也可创建自定义策略地图名称，但需要配合 class-map 和 service-policy 使用
  • 进入策略地图后提示符变为 ASA1(config-pmap)#
  • 查看策略地图配置：show running-config policy-map
  • class inspection_default
    • class : 在策略地图内引用已有流量类（class-map）的子关键字，固定写法
    • inspection_default : 流量类的名称，自主命名，inspection_default 是 ASA 系统预定义的默认检测类（包含所有常见协议）

约束要求：

  • inspection_default 是 ASA 预定义类，默认包含了 match default-inspection-traffic（匹配所有常见应用层协议，如 HTTP/FTP/ICMP/SSH 等）
  • 也可自定义 class-map 名称匹配特定流量
  • 进入类配置后提示符变为 ASA1(config-pmap-c)#
  • 查看 class map 配置：show running-config class-map
  • inspect icmp
    • inspect : 在策略地图的类内启用协议检测（Protocol Inspection）的关键字，固定写法
    • icmp : 要启用检测的具体协议名称，固定写法（同类选项：http、ftp、dns、smtp、ssh、esmtp、rtsp 等数十种）

约束要求：

  • inspect icmp 对 ICMP 协议启用有状态检测：
    • 检测 echo request/reply 的对应关系（有状态放行回程，类似 TCP 的 SYN/ACK 对应）
    • 识别 ICMP 错误消息并与相关 TCP/UDP 会话关联（如 port-unreachable 与已建立会话关联放行）
    • 未启用 inspect icmp 时，即使 ACL permit icmp，回程响应可能被 ASA 状态机制丢弃
  • 协议检测（inspect）与 ACL 的关系：ACL 控制是否允许流量通过，inspect 控制 ASA 是否对该协议做应用层深度检测和状态维护，两者配合使用
  • 可启用的常见协议：inspect http、inspect ftp、inspect dns、inspect esmtp、inspect ssh、inspect h323、inspect sip、inspect icmp error 等
  • ASA 默认部分协议已开启 inspect，查看默认状态：show running-config policy-map global_policy
  • 本命令含义：在默认全局策略的默认检测类中启用 ICMP 协议的应用层检测，使 ASA 能正确维护 ICMP 会话状态，实现双向 ping 正常工作
  • 查看全局策略绑定：show running-config service-policy
  • 查看协议检测状态：show service-policy inspect icmp

六、配置同步确认

Failover 启用后，ASA1（Active）的配置会自动同步到 ASA2（Standby）。

# 验证配置同步状态
ASA1# show failover

⚠️ 重要： 所有后续配置（ACL、NAT、路由）只需在 ASA1（Active）上配置，会自动同步到 ASA2。

七、验证

验证 1：Failover 基线状态

# 在 ASA1 上查看 HA 状态
ASA1# show failover

验证 2：安全策略验证

测试 A：内网 → 公网（Trust → Untrust）

# PC1 (VLAN10, 10.1.10.1) ping 公网地址
VPC1> ping 203.0.113.253
# 预期：ping 通（源 NAT 转换后以防火墙公网 IP 出网）

# 在 ASA1 上查看 NAT 转换表
ASA1# show xlate
# 预期：看到 10.1.10.1 被转换为 203.0.113.x 的 PAT 条目

测试 B：内网 → DMZ（Trust → DMZ）

# PC1 ping DMZ-WEB 服务器
VPC1> ping 10.1.99.10
# 预期：ping 通（inside 安全级别 100 > dmz 安全级别 50，默认允许）

测试 C：公网 → DMZ（Untrust → DMZ）

💡 说明：由于普通 Cisco IOS 路由器不支持 curl 命令，我们使用 ASA 防火墙内置的强大排错工具 packet-tracer 来模拟外网数据包进入防火墙的全过程。

# 使用 packet-tracer 模拟外网 ISP (203.0.113.254) 访问 DMZ-WEB 的 HTTP 端口
# 格式：packet-tracer input <入接口> <协议> <源IP> <源端口> <目的IP> <目的端口>
ASA1# packet-tracer input outside tcp 203.0.113.254 12345 203.0.113.10 80

# --- 预期输出（关键阶段摘录） ---
Phase: 2
Type: UN-NAT
Subtype: static
Result: ALLOW
Config:
object network DMZ_WEB_HTTP
 nat (dmz,outside) static 203.0.113.10 service tcp www www
Additional Information:
NAT divert to egress interface dmz
Untranslate 203.0.113.10/80 to 10.1.99.10/80   <-- 【关键点1：目的NAT成功将公网IP转换为私网IP】

Phase: 3
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group OUTSIDE_IN in interface outside
access-list OUTSIDE_IN extended permit tcp any host 10.1.99.10 eq www  <-- 【关键点2：外部ACL成功放行HTTP流量】

Phase: 12
Type: FLOW-CREATION
Result: ALLOW
Additional Information:
New flow created with id 297, packet dispatched to next module

Result:
input-interface: outside
output-interface: dmz
Action: allow   <-- 【最终结果：允许通过】

# 验证 NAT 端口映射表：
ASA1# show xlate | include 203.0.113.10
# 预期输出：
TCP PAT from dmz:10.1.99.10 80-80 to outside:203.0.113.10 80-80
TCP PAT from dmz:10.1.99.10 443-443 to outside:203.0.113.10 443-443
TCP PAT from dmz:10.1.99.20 53-53 to outside:203.0.113.10 53-53
UDP PAT from dmz:10.1.99.20 53-53 to outside:203.0.113.10 53-53

测试 D：公网 → Trust（Untrust → Trust）

# 从公网尝试访问内网
ISP-Router# ping 10.1.10.1
# 预期：0% 成功率（超时）。
# 结论：证明 Untrust 区域无法主动发起对 Trust 区域的访问，安全隔离生效。
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.1.10.1, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)

# --- 进阶验证：查看防火墙 Deny 日志 ---
# 当 ISP-Router ping 10.1.10.1 失败时，ASA 防火墙会生成 syslog 日志。
# 我们可以直接在 ASA 上查看这些被拒绝的记录。
# 1. 开启 ASA 日志缓冲区（如之前未配置）
ASA1(config)# logging enable
ASA1(config)# logging buffered informational
# 2. 减小日志记录间隔（默认 300 秒，改为 1 秒便于测试观察）
ASA1(config)# access-list OUTSIDE_IN extended deny ip any any log informational interval 1
# 3. 从外部路由器发起被拒绝的流量
ISP-Router# ping 10.1.10.1
# 预期结果：Success rate is 0 percent (0/5)

# 4. 回到 ASA 查看 ACL 拒绝日志（推荐使用 ACL 名称或关键字过滤，无需记忆 Syslog ID）
ASA1# show logging | include OUTSIDE_IN
# 或者使用更通用的 "denied" 关键字：
ASA1# show logging | include denied
# 预期输出示例（不同 ASA 版本的 Syslog ID 可能不同，但关键字一致）：
# %ASA-6-106100: access-list OUTSIDE_IN denied icmp outside/203.0.113.253(8)
#   -> inside/10.1.10.1(0) hit-cnt 1 first hit [0x2dc51227, 0x00000000]
#
# 日志解读：
#   - access-list OUTSIDE_IN denied icmp → 被 OUTSIDE_IN 规则拒绝的 ICMP 流量
#   - outside/203.0.113.253(8)           → 源地址（ICMP type 8 = Echo Request）
#   - inside/10.1.10.1(0)               → 目标地址
#   - hit-cnt 1                          → 本次会话中该规则的命中次数

# 5.（可选）清除日志缓冲区以便下次观察
ASA1# clear logging buffer
# 6. 验证完成后恢复默认日志间隔
ASA1(config)# access-list OUTSIDE_IN extended deny ip any any log informational interval 300

验证 3：NAT 功能验证

源 NAT（PAT）验证

# --- 验证：内部网络 (Inside) 访问外部网络 (Outside) ---
# 目标：验证内部主机能否正常访问互联网，且 NAT (PAT) 转换是否生效。

# 1. 从内部主机发起 Ping 测试
VPC1> ping 203.0.113.253
# 预期结果：Ping 成功 (Success rate is 100 percent)

# 2. 在 ASA 上查看实时的 NAT 转换表 (数据面)
ASA1# show xlate
# 预期输出示例：
# ICMP PAT from inside:10.1.10.1/24777 to outside:203.0.113.1/24777 flags ri idle 0:00:02 timeout 0:00:30
#
# 日志解读：
#   - 内部主机的 ICMP 流量被成功转换为外部接口 IP (203.0.113.1)。
#   - flags ri 表示这是一个动态的端口地址转换 (PAT)。

# 3. 在 ASA 上查看 NAT 策略的命中计数 (控制面)
ASA1# show nat
# 预期输出示例：
# (inside) to (outside) source dynamic INSIDE_NET_10 interface
#     translate_hits = 10, untranslate_hits = 0
#
# 日志解读：
#   - 证明流量正确匹配了内部到外部的 Dynamic NAT/PAT 规则。
#   - translate_hits 命中次数增加（例如 ping 5个包，一来一回计为 10 次命中）。

目的 NAT（端口映射）验证

# 从公网访问 203.0.113.10:80
# 在 ASA1 上查看 NAT 转换
ASA1# show xlate | include 203.0.113.10
# 预期：看到 203.0.113.10:80 → 10.1.99.10:80 的静态映射

# 查看详细的 NAT 规则命中计数
ASA1# show nat detail

一对一 NAT 验证

# 在 ASA1 上查看 ERP 的 NAT 映射状态
ASA1# show xlate | include 203.0.113.11
# 预期：看到 10.1.99.30 ↔ 203.0.113.11 的全端口映射
NAT from dmz:10.1.99.30 to outside:203.0.113.11

# 从公网模拟访问 ERP (验证安全策略拦截)
# 从外网 ISP-Router 尝试访问 ERP 的 8080 端口
ISP-Router# telnet 203.0.113.11 8080
Trying 203.0.113.11, 8080 ...
% Connection timed out; remote host not responding

# 在 ASA1 上模拟外网 (203.0.113.254) 访问 ERP (203.0.113.11:8080)
ASA1# packet-tracer input outside tcp 203.0.113.254 12345 203.0.113.11 8080

验证 4：防火墙主备切换测试（核心测试！）

# ===== 1.开启持续 Ping =====
VPC1> ping 203.0.113.253 -t       # 内网 PC 持续 ping 公网

# ===== 2.模拟 ASA1 故障 =====
# 在拓补图中 Delete 掉 ASA1 的 g0/0 和 Core1 的 g1/2 的连接

# ===== 3.在 ASA2 上观察切换 =====
ASA2# show failover
# 预期：
# This host: Secondary - Active       ← ASA2 接管为 Active
# Other host: Primary - Failed        ← ASA1 标记为故障

# ===== 4.观察 Ping 结果 =====
# PC1 的 ping 仅丢 1~3 个包后自动恢复（ASA2 接管，IP 迁移）

# ===== 5.恢复 ASA1 =====
# 在拓补图中重新恢复 ASA1 的 g0/0 和 Core1 的 g1/2 的连接

# ===== 6.等待 30 秒，观察自动回切 =====
ASA1# show failover
# ASA1 恢复为 Active（Primary 默认不抢占）
ASA1# failover active

# ===== 7.再次观察 Ping =====
# PC1 的 ping 再次短暂丢包后恢复（ASA1 重新接管）

验证 5：端到端业务验证

# 1. 内网所有 VLAN 上网
VPC1> ping 203.0.113.253    # VLAN10 ✅
VPC2> ping 203.0.113.253    # VLAN20 ✅
VPC3> ping 203.0.113.253    # VLAN30 ✅

# 2. 内网访问 DMZ
VPC1> ping 10.1.99.10       # 访问 WEB 服务器 ✅
VPC1> ping 10.1.99.20       # 访问 DNS 服务器 ✅
VPC1> ping 10.1.99.30       # 访问 ERP 服务器 ✅

# 3. 外网访问 DMZ（仅允许端口）
# DMZ-WEB上监控 80 端口
root@slax:~# nc -l -p 80
# 访问DMZ-WEB服务器 80 端口
ISP-Router> telnet 203.0.113.10 80   # HTTP ✅
# 结束后按 ctrl + shift + ^，然后松手按 x 键
# 同上
ISP-Router> telnet 203.0.113.10 443  # HTTPS ✅

ISP-Router> telnet 203.0.113.10 22   # SSH ❌（未放行）
# 未放行 SSH 端口，尝试连接会超时失败
# Trying 203.0.113.10, 22 ...
# % Connection timed out; remote host not responding


# 4. 外网无法访问内网
ISP-Router> ping 10.1.10.1           # ❌ 拒绝

# 5. 老旧厂区可达（模块03功能保持）
VPC1> ping 10.2.0.254         # 访问 AR-Old ✅

八、常见排错命令

# 查看接口状态与 IP
ASA1# show interface ip brief

# 查看 NAT 转换表
ASA1# show xlate
ASA1# show xlate detail

# 查看连接表（实时流量）
ASA1# show conn
ASA1# show conn detail

# 查看 ACL 命中计数
ASA1# show access-list

# 查看路由表
ASA1# show route

# 查看 Failover 详细日志
ASA1# show failover history

# 清除 NAT 转换表（排错时重置）
ASA1# clear xlate all

# 实时抓包（调试用）
ASA1# capture OUTSIDE_CAP interface outside match ip any any
ASA1# show capture OUTSIDE_CAP

整体架构图

mod04

相关知识

HA 集群

HA 集群 = High Availability Cluster 高可用集群
是由两台或多台设备通过心跳和状态同步组成的冗余系统，目标是「当任何一台设备故障时，其余设备自动接管业务，实现接近零停机的业务连续性」。
核心目标：当任一节点发生硬件 / 软件 / 网络故障时，其余节点自动接管业务，实现接近零停机的业务连续性。
关键衡量指标

指标 含义 典型值
可用性 系统正常服务时间占比 99.9% / 99.99% / 99.999%
RTO 恢复时间目标（故障到恢复的时长） 秒级～分钟级
RPO 恢复点目标（数据丢失容忍度） 0（双活）~ 秒级
MTBF 平均无故障时间 越长越好
MTTR 平均修复时间 越短越好

5 个 9（99.999%） = 年停机时间 ≤ 5.26 分钟

核心工作机制

三大基础能力：心跳检测 Heartbeat、状态同步 Sync、故障自动转移 Failover

心跳检测 Heartbeat

节点间周期性发送“存活信号”，用于感知对方状态：

  • 发送方式：专用串口线/以太网/共享磁盘
  • 超时判定：连续丢失 N 次心跳信号，判定对端故障
  • 脑裂风险：心跳链路中断但节点都存活➡️双主冲突➡️需要仲裁机制
状态同步 Sync

保证主备节点数据/配置一致

故障转移 Failover

故障发生时的自动接管流程：

否

是

正常运行
主节点对外服务

心跳超时?

故障判定
仲裁确认

资源释放
VIP/磁盘漂移

备节点接管
启动服务

业务恢复
流量切回新主

典型架构模式

主备模式 (Active-Standby)

最常见的双机热备模式：

HA集群

客户端

数据同步

心跳

心跳

业务流量

虚拟IP / 浮动IP

主节点
Active
处理业务

备节点
Standby
待机同步

心跳链路

特点：

  • 一台干活，一台待命
  • 资源利用率 ~ 50%
  • 切换简单，无冲突风险
双主模式 (Active-Active)

两台节点同时对外服务，互为备份：

HA集群

心跳+互备

负载均衡器

节点A
Active
运行业务A

节点B
Active
运行业务B

特点：

  • 资源利用率 ~ 100%
  • 单节点故障时另一节点接管全部业务➡️性能降低
  • 需要严格的资源隔离与脑裂防护

N+1 多节点模式

多台工作节点 + 1台专用备节点：

负载均衡

节点1 Active

节点2 Active

节点3 Active

备用节点 Standby

特点：

  • 节省备机成本
  • 只能容忍单节点故障
  • 适合大规模集群

脑裂

脑裂(Split-Brain) 是高可用(HA)双击/集群架构中的一种故障状态：原本应该是一主一备的两台设备，因为心跳/状态同步链路中断，双方都认为对方已经宕机，于是同时切换为 Active（主）状态，形成“两个大脑同时发号施令”的局面，所以叫脑裂。

⚠️ 脑裂需要同时满足两个条件才会发生：

  • ① 心跳链路完全中断 → 双方无法协商角色
  • ② 两台设备各自都还能正常工作 → 双方都有能力“抢当主”
    （如果心跳一断，其中一台设备本身也挂了，那不是脑裂）

为什么会产生脑裂？

1. 心跳链路故障（最常见原因）
  • 心跳线物理断开、端口故障、中间交换机宕机
  • 心跳链路被流量拥塞打满，心跳报文丢包超时
  • 拓扑里 Gi0/3 是专用心跳口，如果这条线断了，就失去了“对方是否存活”的判断依据
2. 设备负载过高/性能瓶颈
  • 主设备 CPU 打满，无法及时发送心跳报文
  • 备设备处理不过来，心跳超时误判对端宕机
3. 软件 Bug / HA 状态机异常（较低概率）
  • HA 状态机本身的逻辑缺陷，导致角色协商失败
  • 注意：单纯 Gi0/4 状态同步链路断开，不会脑裂
    （脑裂的前提是"心跳链路失联"，状态链路断只影响"切换时会话是否保持"）

脑裂的危害

危害 具体表现
IP 地址冲突 两台设备同时持有同一个 standby VIP，内网出现 ARP 冲突，网络震荡
流量双份转发 / 环路 同一条流被两台防火墙各处理一次，导致会话混乱、丢包、重传
状态不一致 会话表、NAT 表、连接状态各自独立维护，恢复后数据冲突
DMZ 服务器访问异常 拓扑里的 NAT 映射（203.0.113.10/.11）可能同时出现在两台 ASA 上，外网访问混乱

PAT

PAT = Port Address Translation 端口地址转换
是 NAT 的一种具体形式，也常称为 NAPT（Network Address Port Translation） 或 “多对一 NAT”。

工作原理

  • 传统 NAT（一对一）：一个内网 IP ↔ 一个公网 IP，需要多少公网 IP 才能满足多少内网主机
  • PAT（多对一）：多个内网 IP 共享同一个公网 IP，通过不同的源端口来区分不同的会话
example.com :80 ASA防火墙 PAT转换 公网IP: 203.0.113.1 主机B 10.1.10.6:49152 主机A 10.1.10.5:49152 example.com :80 ASA防火墙 PAT转换 公网IP: 203.0.113.1 主机B 10.1.10.6:49152 主机A 10.1.10.5:49152 📤 出站请求阶段 PAT转换表 10.1.10.5:49152 → 203.0.113.1:50001 10.1.10.6:49152 → 203.0.113.1:50002 📥 回程响应阶段 查询PAT表 50001 → 10.1.10.5:49152 查询PAT表 50002 → 10.1.10.6:49152 10.1.10.5:49152 → example.com:80 10.1.10.6:49152 → example.com:80 203.0.113.1:50001 → example.com:80 203.0.113.1:50002 → example.com:80 example.com:80 → 203.0.113.1:50001 example.com:80 → 10.1.10.5:49152 ✅ example.com:80 → 203.0.113.1:50002 example.com:80 → 10.1.10.6:49152 ✅

为什么出现 PAT？

驱动力 说明
IPv4 不够用 43 亿地址早已枯竭，不可能每台设备分一个公网 IP
省钱 一个公网 IP 供全网设备使用，成本极低
私有地址普及 192.168.x.x 等内网地址无法直接上网，必须靠 PAT 转换
安全副产物 天然隐藏内网拓扑，阻止外部主动入侵

实际存在形式

形式 说明
家庭路由器 最常见，WAN口一个IP，全家设备共享上网
企业防火墙 企业级，配NAT地址池支撑高并发
运营商CGNAT 双层NAT：你家路由器WAN口拿到的也是运营商内网IP
云NAT网关 阿里云/AWS的VPC内，云服务器借此访问外网
Linux软件 iptables一条命令就能实现PAT：iptables -t nat -A POSTROUTING -j MASQUERADE
# 网络 # 计算机网络 # 网络协议 # 网络安全 # 运维 # 运维开发
Logo
DAMO开发者矩阵

DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。

更多推荐

GPT-5.6全量开放、阶跃星辰AI手机来了、A股创指跌4.37% | 7月10日AI日报

科技与经济动态速览（2026.7.10） 科技前沿：①OpenAI全量开放GPT-5.6系列，整合Codex并推出Work智能体，最低定价1美元/百万Token，开启AI办公新场景；②阶跃星辰宣布全球首款AI智能体手机7月13日发布，支持自主任务执行；③特斯拉Optimus机器人9月目标产能1000台/周，量产进程加速。 经济热点：①A股创指单日跌4.37%，半导体回调，商业航天逆势走强；②长鑫科

avatar DAMO开发者矩阵

Go 语言 Eino 框架

Go 环境 + Eino 框架完整搭建流程Eino 核心概念：Graph 流程图 + Node 节点完成第一个可交互 AI 对话机器人掌握模型快速替换方法。

avatar DAMO开发者矩阵

aubo学习：控制末端 Tool I/O

IO 基础认知：机器人对外发信号，控制夹爪开合、吸盘启停（DO0~DO15 控制柜 IO；TOOL_DO0~TOOL_DO3 末端工具 IO）：外部传感器给机器人信号（物料到位、夹爪夹紧反馈 DI0~DI15）AUBO 机械臂末端有一个 8 针工具接口IO 权限配置。

avatar DAMO开发者矩阵
