前言

在各类电子系统设计中，电平转换器件的选型和电路设计看似是一个相对基础的工作——很多人认为"不就是电平转换吗，看数据手册选个参数对的就行了"。然而，当应用场景涉及到商业航天、核工业控制和特种机器人等极端环境时，选型和设计中的任何一个细节疏忽都可能导致系统在关键任务中的失效。

本文以厦门国科安芯科技有限公司的商业航天级器件ASC0204S为核心，从工程师实战的角度出发，系统性地讲解从需求分析、芯片选型、原理图设计、PCB布局布线到调试验证的全流程方法和注意事项，并分享多个真实项目中的经验教训。

无论你是第一次接触航天级电平转换器件的新手工程师，还是正在寻找国产替代方案的经验丰富者，这篇指南都能提供有价值的参考。

一、需求分析与芯片选型

1.1 什么时候需要ASC0204S？

在做任何芯片选型之前，首先要明确的是：你的系统是否真的需要一颗商业航天级电平转换器件？以下是一组决策树式的问题，帮助你判断：

1. 你的系统用在什么环境？

• 商业航天（LEO/GEO卫星、空间站、深空探测器）→ 需要抗辐照
• 核电站/核工业 → 需要抗辐照+宽温
• 特种机器人/无人系统 → 需要宽温+低功耗
• 普通工业环境 → 可能不需要，考虑工业级即可

1. 你的信号转换需求是什么？

• 双向信号（I²C、SMBus等开漏总线）→ 固定方向类型
• 单向信号（SPI单工、UART单向、时钟）→ 可考虑固定方向
• 方向动态变化的信号 → DIR可控或双向自动

1. 你需要多高的速率？

• <1 Mbps（低速I²C、GPIO）→ 开漏模式即可
• 1-24 Mbps（SPI、UART、JTAG）→ 推挽模式
• 24-100 Mbps（高速SPI、并行总线）→ 考虑更高性能型号
• >100 Mbps → 考虑固定方向高速型号

1. 你的系统中存在哪些电压域？

• 1.8V<->3.3V,3.3V<->5V,5V<->3.3V等组合
• 是否满足无方向约束约束

如果以上问题的答案指向"需要"或"符合"，那么ASC0204S就是一个值得评估的候选器件。

1.2 选型评估矩阵

以下是基于ASC0204S技术参数的关键选型评估矩阵：

评估维度	关键参数	需求匹配判断
通道数需求	4位	单通道或与需求对齐
方向控制	固定方向	确认是否满足系统数据流方向
A端口电压	1.65V~5.5V	覆盖MCU/FPGA侧电压
B端口电压	1.65V~5.5V	覆盖外设侧电压
推挽速率	200 Mbps	是否满足通信协议带宽
开漏速率	通	是否满足I²C等总线速率
工作温度	-55°C~+125°C	是否覆盖系统最恶劣工况
封装	TSSOP14	PCB空间是否允许
抗辐照	>=37 MeV.cm2/mg / >=37 MeV.cm2/mg / >=100 krad(Si)	是否满足任务辐射环境
ESD	标准	是否满足产线ESD管控要求
功耗	典型6uA	是否在功耗预算内

1.3 同类产品横向对比

在进行芯片选型时，建议至少对比3-5款同类产品。以下是一份包含ASC0204S的对比表模板：

对比维度	ASC0204S	候选产品A	候选产品B
制造商	厦门国科安芯科技有限公司	[待补充]	[待补充]
通道数	4位	—	—
方向控制	固定方向	—	—
推挽速率	200 Mbps	—	—
温度范围	-55°C~+125°C	—	—
抗辐照	>=37 MeV.cm2/mg / >=37 MeV.cm2/mg / >=100 krad(Si)	—	—
封装	TSSOP14	—	—
国产化	是	—	—
价格	有竞争力	—	—
交期	可控	—	—

200Mbps+施密特触发输入独有差异化，同类产品速率最高——这是ASC0204S在横向对比中的核心优势。

二、原理图设计实战

2.1 最小系统电路

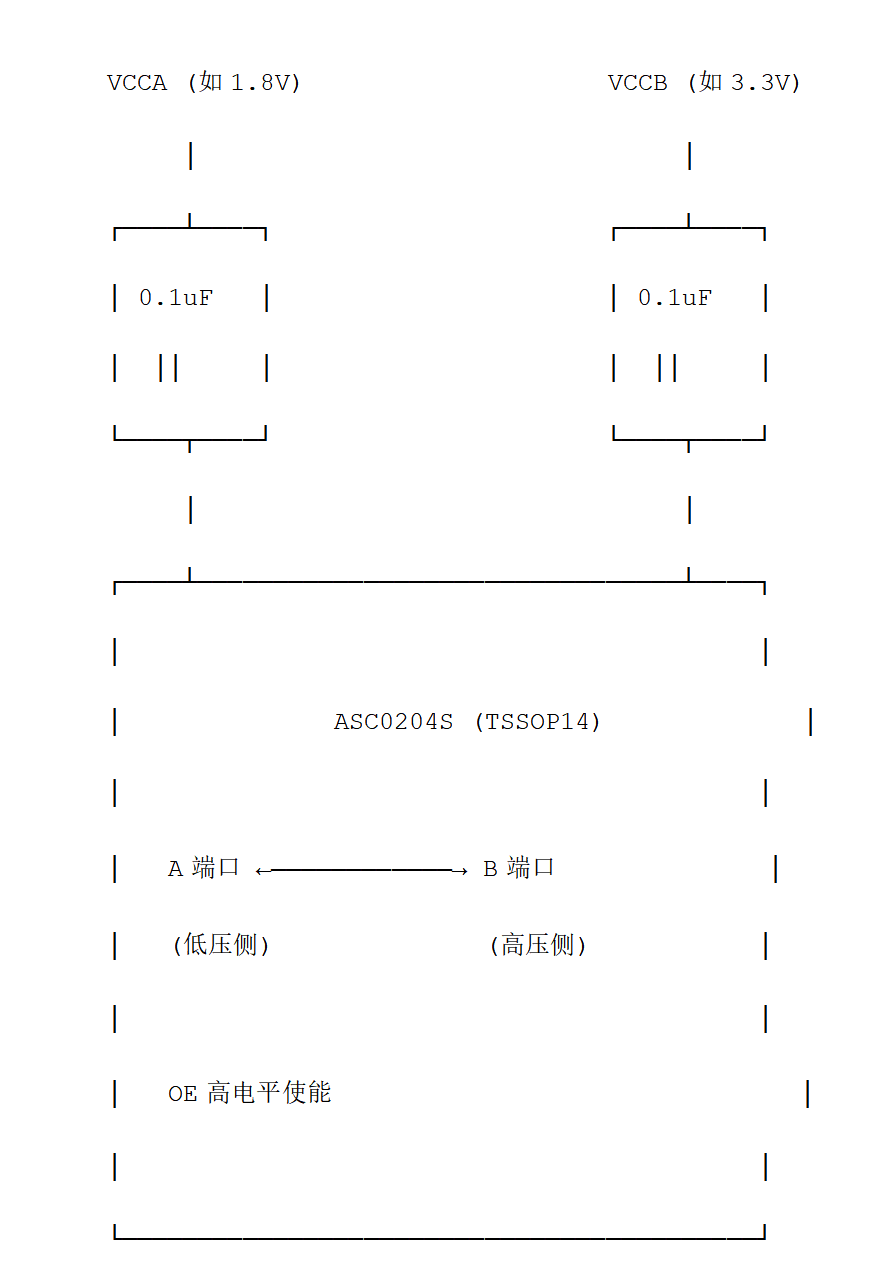

ASC0204S的外围电路非常简单，下图（文字描述）展示了典型的最小系统连接：

关键设计要点：

1. 去耦电容：VCCA和VCCB各放置0.1uF X7R MLCC，尽量靠近芯片引脚（≤2mm）
2. OE/使能引脚：OE高电平使能，根据系统需要上拉到VCCA或由GPIO控制
3. 信号走线：输入和输出走线尽量短直，避免与高速数字信号或功率信号平行布线

2.2 典型应用电路：I²C电平转换

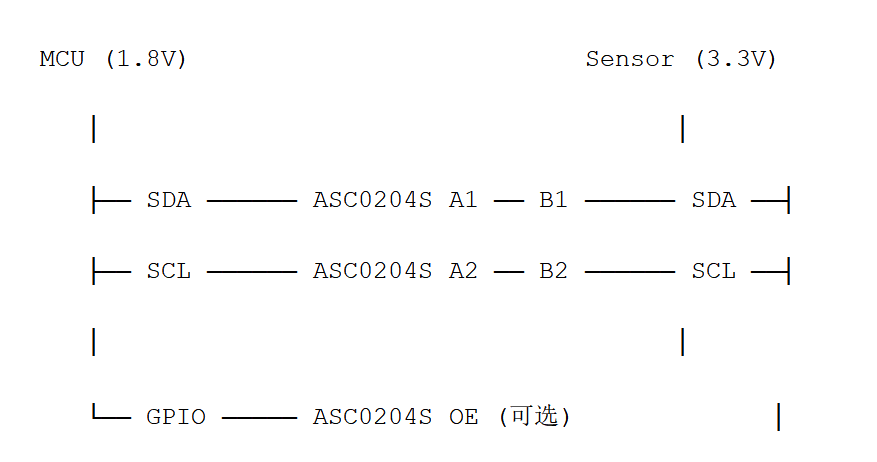

对于固定方向类型，ASC0204S非常适合I²C总线的双向电平转换：

设计说明：

• 上拉电阻Rp的计算：Rp_min = (VCC - VOL_max) / IOL，Rp_max = tr / (0.8473 × Cb)
• 对于I²C快速模式（400kHz），典型Rp值为2.2kΩ~4.7kΩ（3.3V侧）和1.5kΩ~2.2kΩ（1.8V侧）
• 如果使用固定方向类型，芯片内部的方向检测电路会自动处理SDA的双向信号，工程师无需在软件中控制方向

2.3 典型应用电路：SPI单向转换

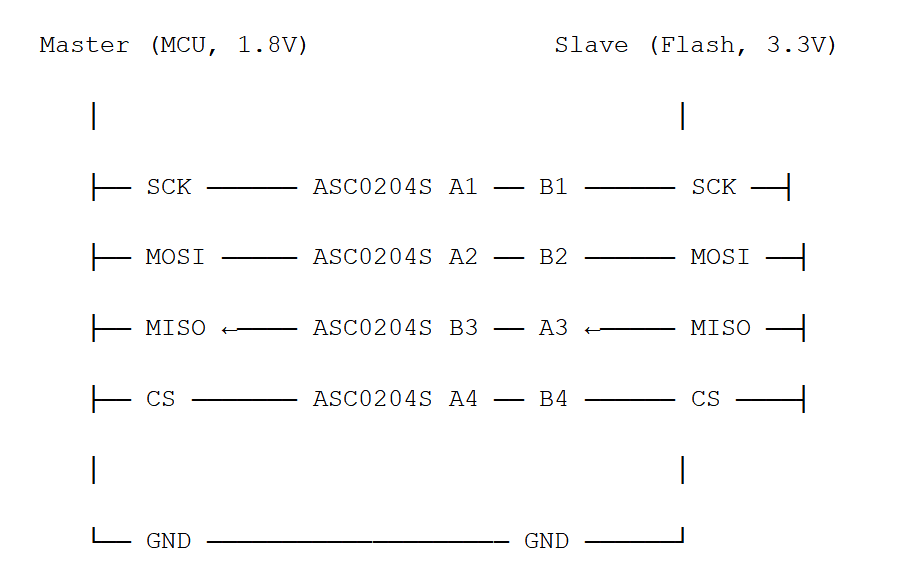

对于SPI等单向总线，ASC0204S同样适用。如果SPI是标准的Master-Slave单向数据流：

注意事项：

• MISO信号是从Slave到Master，方向固定，不需要双向特性
• 如果ASC0204S是双向自动检测类型，MOSI和MISO都可以连接，芯片会自动判断方向
• CS信号的速率通常较低，电平转换的时序影响可忽略

2.4 多电压域系统设计

当系统存在三种或更多电压域时，可能需要多颗ASC0204S协同工作。此时需要做好电压域的规划和隔离：

电压域A (1.8V) ─── ASC0204S_1 ─── 电压域B (3.3V)

                                   │

                              ASC0204S_2 (可选)

                                   │

                              电压域C (5V)

跨域信号的回流路径务必保证完整，信号回流通路不应跨越不同电压域的地分割。

三、PCB布局布线指南

3.1 器件布局

• 放置优先级：ASC0204S应靠近低压侧器件（MCU/FPGA），减少低压侧走线长度
• 去耦电容：0.1uF电容必须放置在ASC0204S引脚的同层，走线先经过电容再到芯片引脚
• 散热考虑：TSSOP14封装虽然功耗极低，但在-55°C~+125°C高温端仍建议预留散热铜皮
• 间距：与其他大功率器件保持至少5mm的间距，避免热耦合

3.2 关键走线规则

走线类型	建议宽度	建议间距	最大长度	备注
VCCA/VCCB电源	≥0.3mm	≥0.2mm	—	尽量短粗
数据信号线	0.15-0.2mm	≥0.15mm	≤50mm	控制阻抗50Ω
OE控制线	0.15mm	≥0.15mm	不限	低速信号
GND	铺铜	—	—	完整地平面

3.3 信号完整性技巧

对于速率达到200 Mbps的推挽信号：

• 走线下方必须有完整连续的地平面作为参考层
• 避免信号层转换（换层时地回流路径中断）
• 如必须换层，在信号过孔旁边添加地回流过孔
• 串接22-33Ω源端匹配电阻（靠近驱动端），抑制反射

对于开漏通速率信号：

• 信号完整性要求相对宽松
• 重点关注上拉电阻的布局位置（靠近ASC0204S的B端口或总线终端）

3.4 与射频/模拟电路的隔离

如果PCB上同时有射频电路或高精度模拟电路，需要做好隔离：

• ASC0204S的数字信号区域与射频/模拟区域之间保留至少2mm的隔离带
• 隔离带两侧的地平面通过单一桥接点连接（星型接地）
• 数字信号走线不要穿越模拟区域

四、软件驱动与系统调试

4.1 上电初始化流程

系统上电后，ASC0204S的初始化流程如下：

1. 电源建立：VCCA和VCCB按无方向约束约束顺序建立
2. 使能控制：OE高电平使能——根据系统需要配置
3. 信号稳定：电源稳定后等待100us~1ms，确保芯片内部偏置电路建立
4. 开始通信：发起第一次数据传输

4.2 常见通信故障排查

故障现象	可能原因	排查方法
通信完全不通	电源未建立或电压不对	万用表测VCCA/VCCB
数据偶尔错误	信号完整性差或时序margin不足	示波器测信号质量
上电后初始数据错误	上电时序不满足无方向约束	示波器测上电时序
高温下通信失败	温度超出规格或散热不足	热像仪测芯片结温
I²C总线锁死	开漏驱动异常或上拉值不当	测SDA/SCL波形

4.3 调试工具与技巧

• 数字示波器（≥100MHz带宽）：测量信号波形、上升/下降时间、时序关系
• 逻辑分析仪：多通道并行抓取通信协议数据，快速定位协议层问题
• 万用表：测量供电电压和静态电流
• 热像仪：评估芯片工作温度，确认热设计是否有效

4.4 关键测试点的选取

在PCB设计阶段，建议预留以下测试点：

• VCCA和VCCB测试点（用于电压测量）
• 关键数据信号的测试焊盘（用于示波器探头）
• GND测试点（靠近ASC0204S，用于探头接地）

五、测试验证方案

5.1 功能验证测试

测试目的：验证ASC0204S在所有支持的电压组合下均能正确完成电平转换。

测试方法：

1. 在VCCA/VCCB的每种电压组合下（如1.8V/3.3V、1.8V/5V、2.5V/3.3V、3.3V/5V）
2. 发送PRBS伪随机码序列（≥10⁶ bit）
3. 在接收端比对发送和接收的数据，要求BER=0

通过标准：所有电压组合下零误码。

5.2 极限温度测试

测试目的：验证ASC0204S在-55°C~+125°C全温度范围内的功能正确性。

测试方法：

1. 将ASC0204S所在的PCB放入温箱
2. 从-55°C开始，每升10°C保持30分钟，测量输出电压和速率
3. 全程持续传输数据并记录误码

通过标准：全温度范围内功能正常，参数在数据手册规格范围内。

5.3 EMC/EMI测试（按需）

如果系统有EMC认证要求，需要在ASC0204S的信号路径上进行以下测试：

• 传导发射（CE）：150kHz~30MHz
• 辐射发射（RE）：30MHz~1GHz（或更高）
• ESD：按照系统级ESD标准进行接触放电和空气放电

5.4 辐射测试（如有条件）

对于航天应用，建议在有条件的情况下进行系统级辐射测试：

• 重离子单粒子测试：验证SEU/SEL阈值是否与数据手册一致
• 总剂量测试：在Co-60源下照射至目标TID值，验证功能正常
• 质子位移损伤测试：对于深空任务，需额外考虑位移损伤效应

六、常见问题与解决方案（FAQ）

Q1: ASC0204S可以用在3.3V↔3.3V的同电压场景吗？

答：ASC0204S设计用于不同电压域之间的电平转换。在需要隔离或缓冲的场合也可以用于同电压场景，但不建议仅为了"通一下"而使用——直接用导线连接更简单可靠。

Q2: 我能用ASC0204S转换超过5.5V的信号吗？

答：不可以。ASC0204S的B端口最大电压为1.65V~5.5V，超过这一电压会损坏器件。如果确实需要转换更高电压（如12V、24V），请使用专用的高压电平转换器或光耦隔离方案。

Q3: 无方向约束约束违反了会怎样？

答：芯片内部设计基于VCCA≤VCCB的假设。如果反向供电（VCCA > VCCB），可能导致芯片异常工作甚至损坏。在系统上电时序设计中务必遵守这一约束。

Q4: 芯片功耗有多大？在我的低功耗系统中能用吗？

答：典型6uA。在典型的低功耗航天器和电池供电设备中，这一功耗水平不会成为系统的瓶颈。如果在系统中大量使用（例如每颗卫星用50-100颗），累积电流仍在可接受范围内。

Q5: ASC0204S的数据手册有中文版的吗？

答：作为国产芯片，厦门国科安芯科技有限公司提供完整的中文数据手册、应用笔记和技术支持，这是相对于进口产品的一大便利。

Q6: 如何获取样品和技术支持？

答：通过国科安芯官网或授权代理商申请样品。技术问题可通过国科安芯的FAE渠道获得支持，通常响应速度远快于进口芯片厂商。

七、总结

ASC0204S作为一款商业航天级电平转换器件，从技术参数、可靠性设计到供应链保障，为商业航天和特种工业领域的国产化替代提供了一个全面而可靠的选择。

回顾全文，我们系统性地覆盖了以下关键主题：

1. 芯片选型决策：从应用环境、信号需求、电压组合等多个维度进行了评估
2. 电路设计实战：提供了I²C、SPI等典型总线的完整设计参考
3. PCB布局布线：从器件布局到信号完整性给出了实用建议
4. 调试与测试：提供了从功能验证到辐射测试的完整测试策略
5. 常见问题解答：回答了工程实践中可能遇到的关键问题

在实际项目中，建议先申请ASC0204S的工程样品，在实际系统环境中进行充分的评估和验证。同时，与国科安芯的FAE团队建立联系，获取最新的器件资料和技术支持。

国产航天级芯片正在经历从"够用"到"好用"的蜕变，ASC0204S正是这一进程中的一个代表性产品。我们期待更多的国产高可靠性器件能够填补市场空白，为中国的商业航天和特种工业提供真正自主可控的元器件基础。

免责声明：本文内容基于ASC0204S公开数据手册和行业经验撰写，仅供技术参考。实际设计请以厦门国科安芯科技有限公司官方最新发布的数据手册和应用笔记为准，并在充分验证后做出选型决策。
