前  言

本文档主要演示基于单板机/工控机的ROS系统（版本：ROS2 Humble）使用说明，包括ROS系统镜像编译、镜像替换，以及ROS系统测试的方法。

备注：本文适用于SBC-TL3588单板机及EPC-TL3588工控机系列（由SBC-TL3588单板机搭配扩展板与外壳组成），文中所有演示均基于4GByte LPDDR4X + 32GByte eMMC硬件配置的单板机开展。

开发环境

Windows开发环境：Windows10 64bit、Windows7 64bit

Linux开发环境：VMware16.2.5、Ubuntu22.04.4 64bit

系统版本：Tronlong-Desktop 22.04（类Ubuntu）、Linux-6.1.141、U-Boot 2017.09

sysroot：rk3588-Tronlong-Desktop-22.04-sysroot-[版本号].tar.gz

应用开发交叉编译工具链：aarch64-linux-gnu-gcc（版本为11.4.0，通过网络下载）

ROS：ROS2 Humble

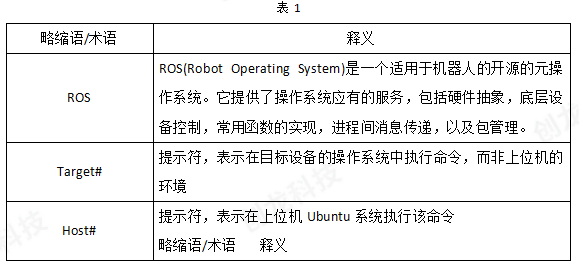

术语表

为便于阅读，下表对文档出现的关键术语进行解释；对于广泛认同释义的术语，在此不做注释。

注意事项

1、我司ROS系统源码基于ROS官方获取，并参考瑞芯微官方文档进行编译。更多信息请查看“6-开发参考资料\Rockchip官方参考文档\Linux\ApplicationNote\”目录下的《Rockchip_Instruction_Linux_ROS2_CN》文档。

2、无特殊说明，默认从eMMC启动系统，使用DEBUG作为调试串口，使用HDMI显示屏作为显示输出。

一、ROS系统测试

执行如下命令，配置单板机测试环境。

Target# export COLCON_CURRENT_PREFIX=/opt/ros/humble //设置COLCON_CURRENT_PREFIX环境变量，并将其值指向ROS2 Humble的安装目录

Target# source /opt/ros/humble/local_setup.sh //执行ROS2 Humble的环境设置脚本，从而将ROS2的命令、库路径、功能包信息等加载到当前的Shell会话中

图 1

1.1 基于Python的通信功能测试

执行如下命令，创建Log目录，用于保存ROS程序运行的Log。

Target# mkdir -p /root/.ros/log

图 2

执行如下命令，启动ROS节点订阅消息。

Target# ros2 run demo_nodes_py listener &

图 3

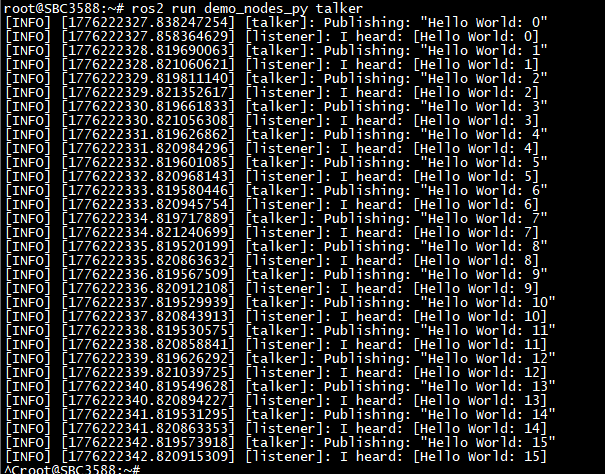

执行如下命令，启动ROS节点发布消息，实现订阅消息节点与发布消息节点之间的通信。此时单板机串口调试终端将会打印两节点间通信的信息，如下图所示。按"Ctrl + C"可退出测试程序，即让发布消息的节点退出。

Target# ros2 run demo_nodes_py talker

图 4

执行如下命令，根据系统进程号关闭所有ROS节点。进程号请以实际情况为准。

Target# ps -a

Target# kill 2244

Target# kill 2246

图 5

1.2 基于C++的通信功能测试

执行如下命令，创建Log目录，用于保存ROS程序运行的Log。

备注：若已创建Log目录，可跳过此步骤。

Target# mkdir -p /root/.ros/log

图 6

执行如下命令，启动ROS节点订阅消息。

Target# ros2 run demo_nodes_cpp listener &

图 7

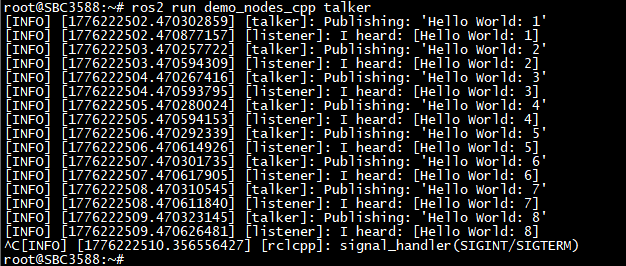

执行如下命令，启动ROS节点发布消息，实现订阅消息节点与发布消息节点之间的通信。此时单板机串口调试终端将会打印两节点间通信的信息，如下图所示。按"Ctrl + C"可退出测试程序，即让发布消息的节点退出。

Target# ros2 run demo_nodes_cpp talker

图 8

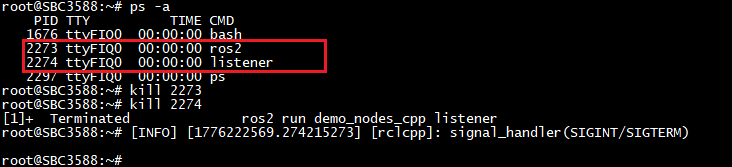

执行如下命令，根据系统进程号关闭所有ROS节点。进程号请以实际情况为准。

Target# ps -a

Target# kill 2273

Target# kill 2274

图 9

1.3 turtlesim（小海龟）测试

执行如下命令，配置单板机测试环境。

备注：若已配置单板机测试环境，可跳过此步骤。

Target# export COLCON_CURRENT_PREFIX=/opt/ros/humble //设置COLCON_CURRENT_PREFIX环境变量，并将其值指向ROS2 Humble的安装目录

Target# source /opt/ros/humble/local_setup.sh //执行ROS2 Humble的环境设置脚本，从而将ROS2的命令、库路径、功能包信息等加载到当前的Shell会话中

图 10

执行如下命令，创建Log目录，用于保存ROS程序运行的Log。

备注：若已创建Log目录，可跳过此步骤。

Target# mkdir -p /root/.ros/log

图 11

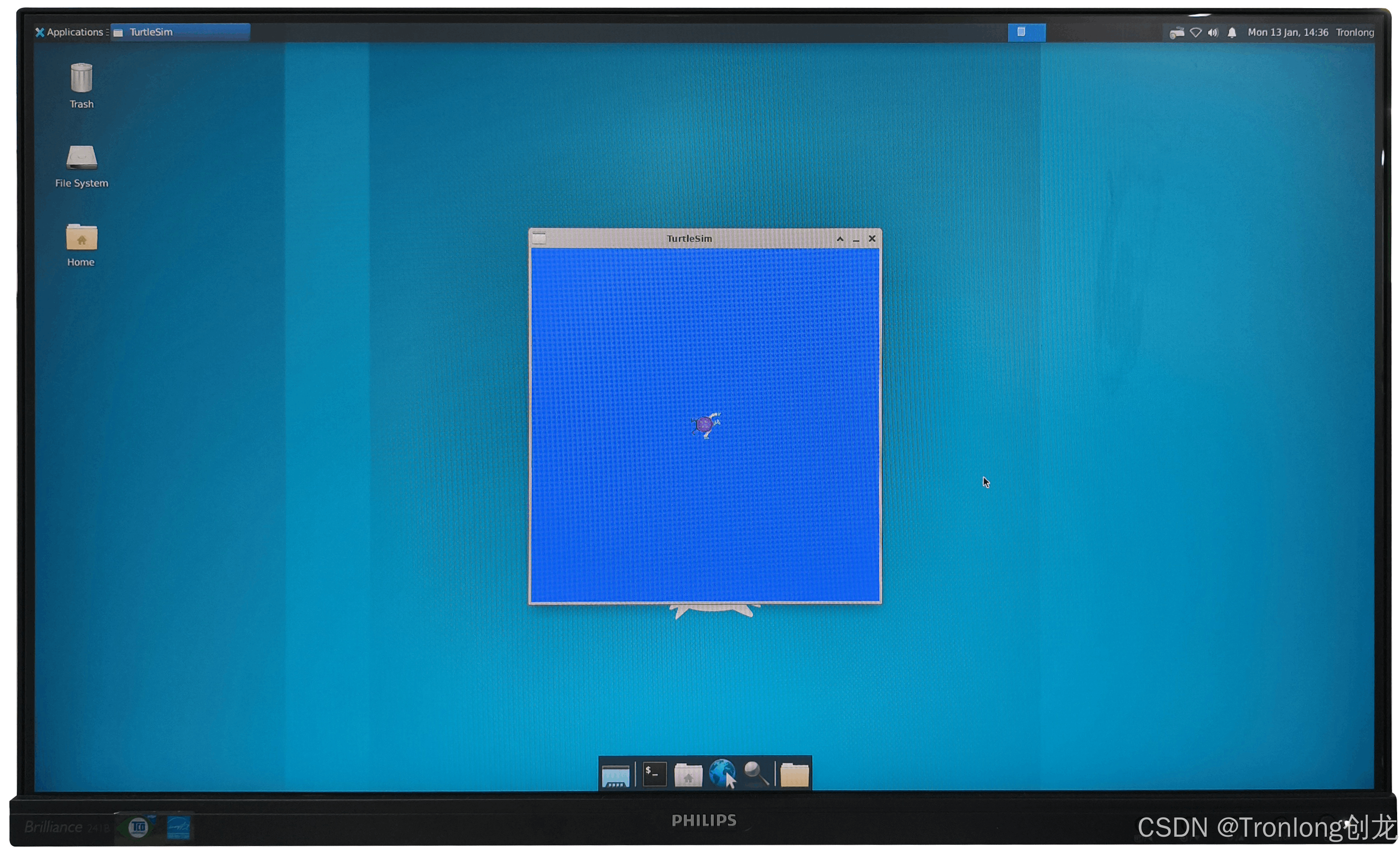

执行如下命令，后台运行小海龟程序。

Target# ros2 run turtlesim turtlesim_node &

图 12

图 13

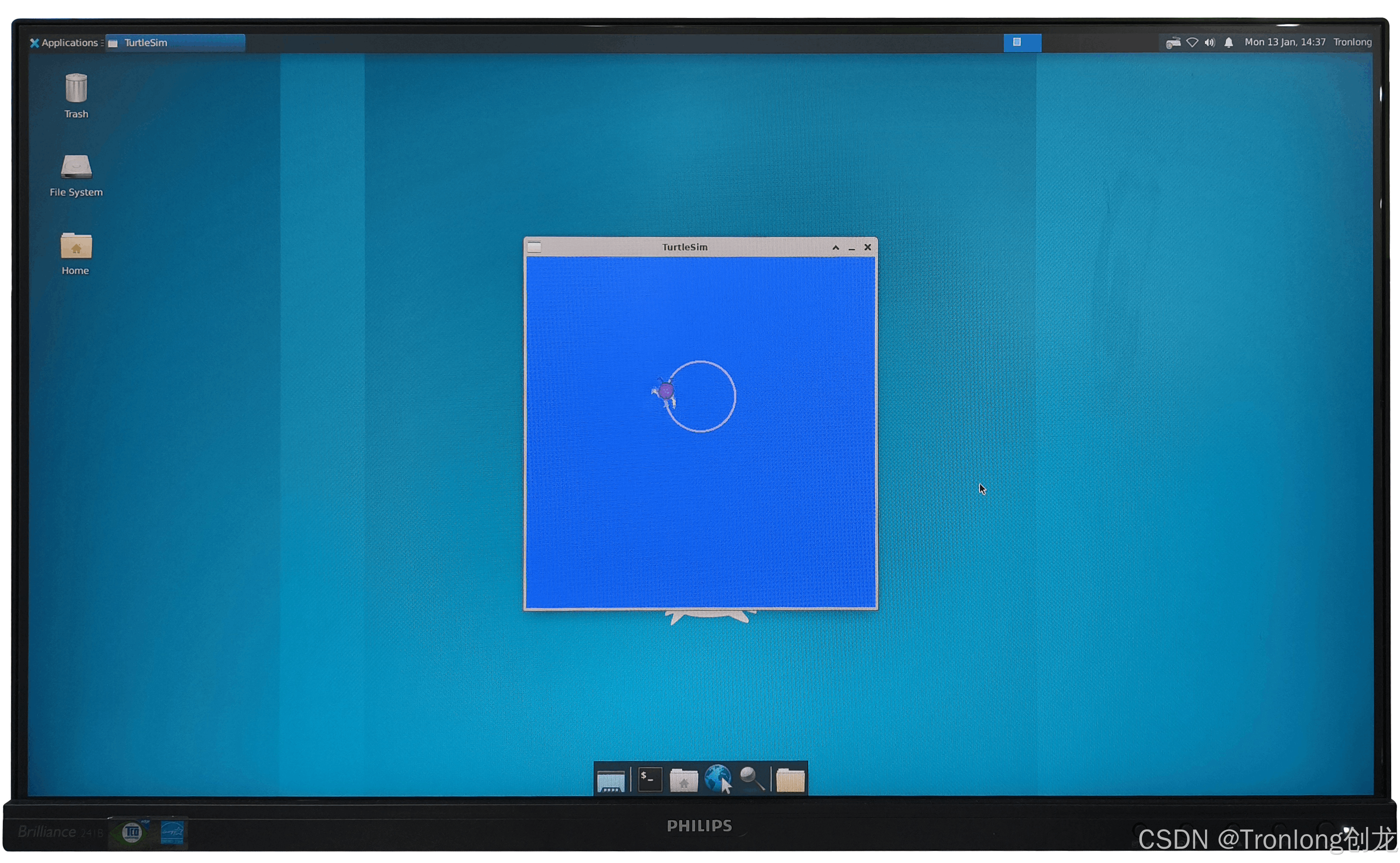

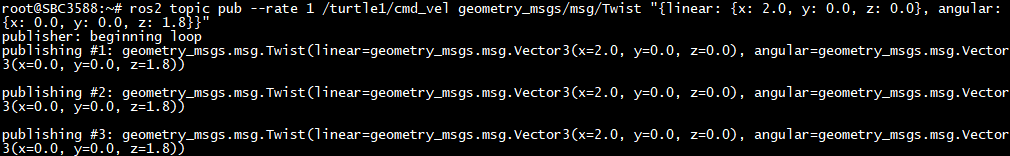

执行如下命令，发布话题消息，使小海龟转圈。

Target# ros2 topic pub --rate 1 /turtle1/cmd_vel geometry_msgs/msg/Twist "{linear: {x: 2.0, y: 0.0, z: 0.0}, angular: {x: 0.0, y: 0.0, z: 1.8}}"

图 14

参数解析：

ros2 topic pub：发布消息到主题；

--rate 1：发布消息速率，设置为1次每秒；

/turtle1/cmd_vel：主题名称；

geometry_msgs/msg/Twist：发布消息类型；

{linear: {x: 2.0, y: 0.0, z: 0.0}, angular: {x: 0.0, y: 0.0, z: 1.8}}：发布消息的内容，线速度(linear)为x方向上的2.0、角速度(angular)为z轴方向上的1.8。

图 15

二、ROS开发

请先参考《开发环境搭建》文档进行VMware虚拟机与Ubuntu安装，并参考《应用开发手册》文档正确安装sysroot。本小节主要演示基于上位机Ubuntu的ROS系统编译与镜像制作方法。

2.1 开发环境搭建

打开Ubuntu终端，执行如下命令，安装编译所需的colcon工具。

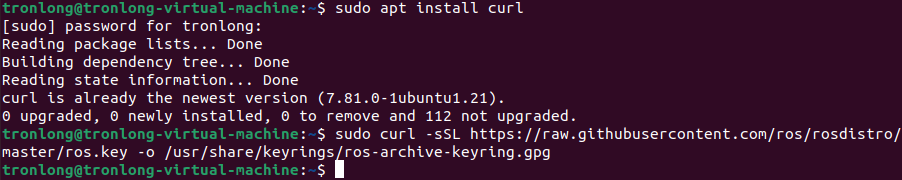

Host# sudo apt install curl

Host# sudo curl -sSL https://raw.githubusercontent.com/ros/rosdistro/master/ros.key -o /usr/share/keyrings/ros-archive-keyring.gpg

图 16

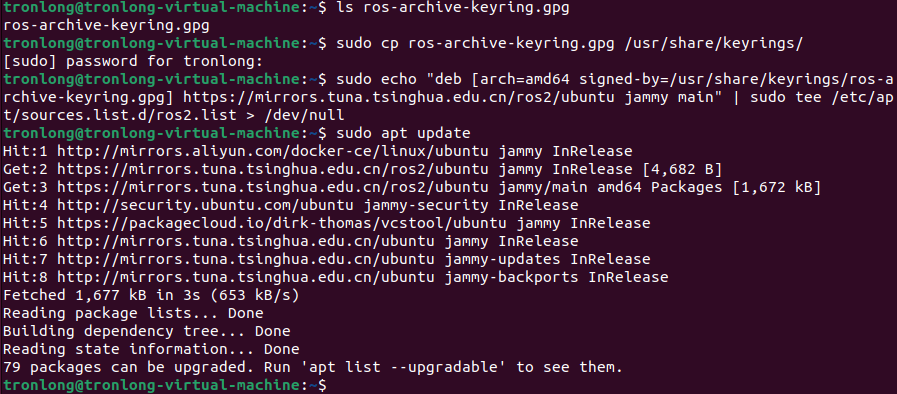

因网络问题，下载GPP密钥可能会失败，若无法下载，可将产品资料“4-软件资料/Demo/other”目录下的ros-archive-keyring.gpg文件拷贝到Ubuntu系统"/usr/share/keyrings/"目录。执行如下命令，安装ros工具。

Host# sudo cp ros-archive-keyring.gpg /usr/share/keyrings/

Host# sudo echo "deb [arch=amd64 signed-by=/usr/share/keyrings/ros-archive-keyring.gpg] https://mirrors.tuna.tsinghua.edu.cn/ros2/ubuntu jammy main" | sudo tee /etc/apt/sources.list.d/ros2.list > /dev/null

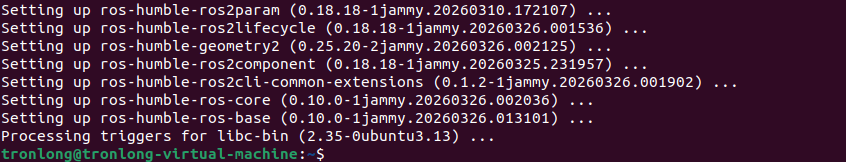

Host# sudo apt update

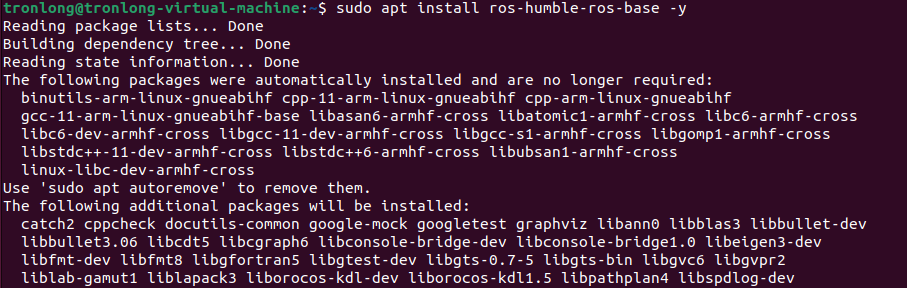

Host# sudo apt install ros-humble-ros-base -y

图 17

图 18

图19

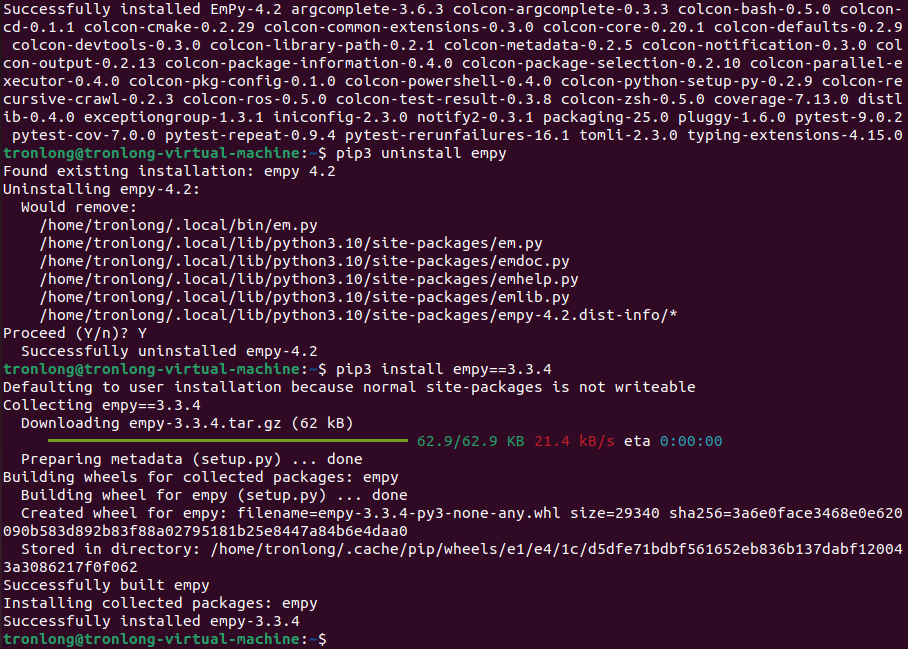

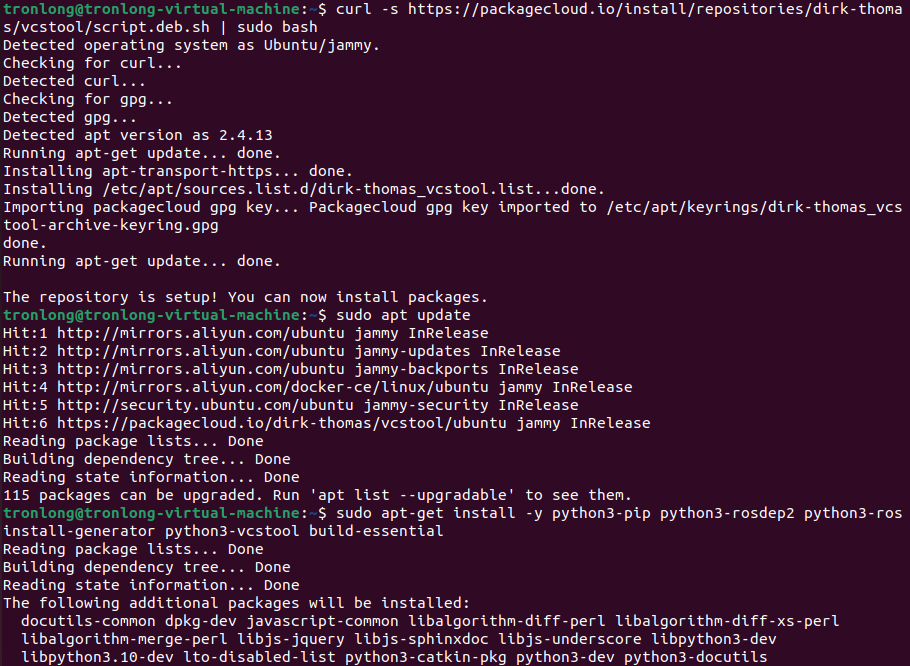

执行如下命令，安装编译所需的colcon工具。

Host# curl -s https://packagecloud.io/install/repositories/dirk-thomas/vcstool/script.deb.sh | sudo bash //下载并运行vcstool的安装脚本

Host# sudo apt update //更新软件包列表

Host# sudo apt-get install -y python3-pip python3-rosdep2 python3-rosinstall-generator python3-vcstool build-essential //安装ROS2开发所需的工具和依赖

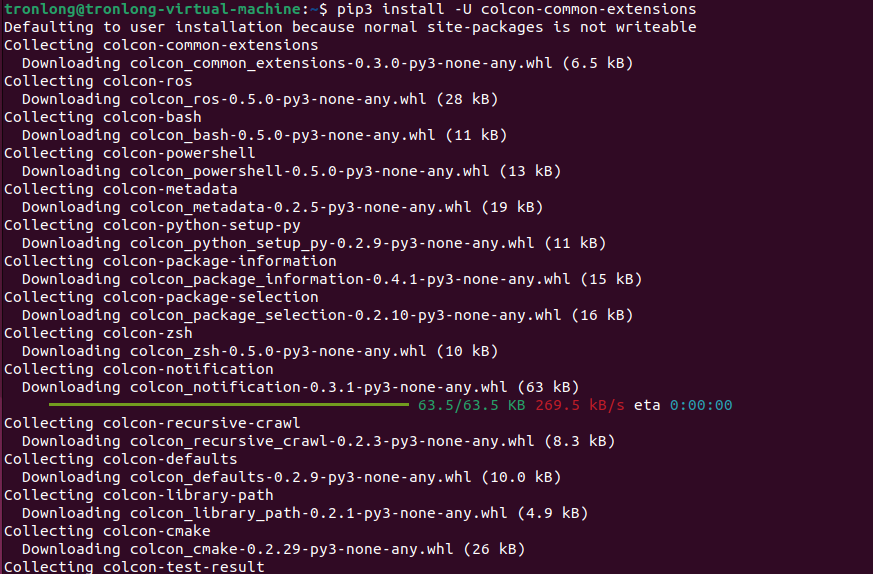

Host# pip3 install -U colcon-common-extensions //安装colcon-common-extensions工具

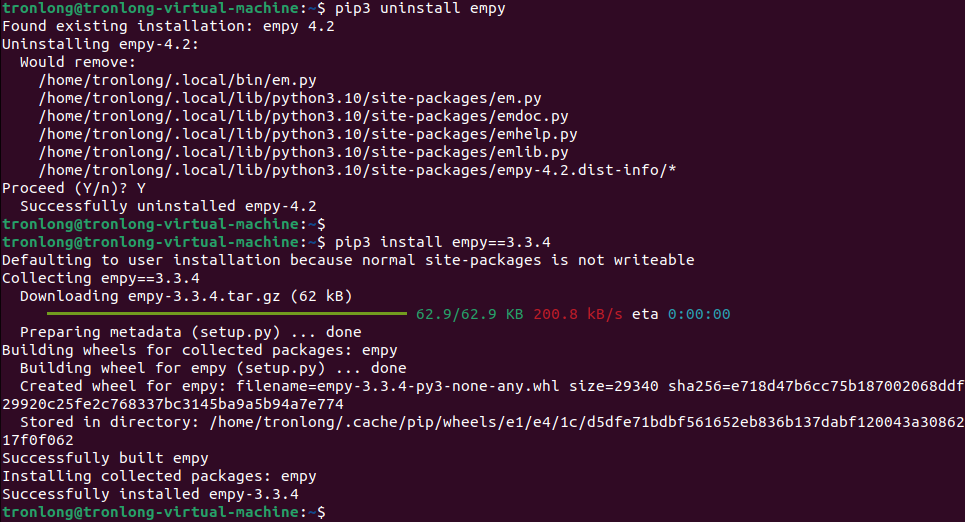

Host# pip3 uninstall empy //卸载旧版empy包

Host# pip3 install empy==3.3.4 //安装指定版本3.3.4的empy包

图 20

图 21

图 22

图23

执行如下命令，配置环境变量。

Host# export PATH=${PATH}:/home/tronlong/.local/bin //将用户本地bin目录添加到PATH环境变量

图 24

2.2 编译ROS软件包

请根据交叉编译工具链实际解压路径，执行如下命令，配置交叉编译工具链。

Host# source /home/tronlong/RK3588/environment //配置交叉编译工具链环境变量

Host# source /opt/ros/humble/local_setup.bash //执行ROS2的本地安装脚本，配置ROS2的运行环境

图 25

执行如下命令，创建ROS软件包的工作目录，并进入该目录，目录可命名为任意名称。

Host# mkdir ros2_project_test

Host# cd ros2_project_test

图 26

执行如下命令，创建ROS软件包源码目录，并进入该目录。

Host# mkdir src

Host# cd src

图 27

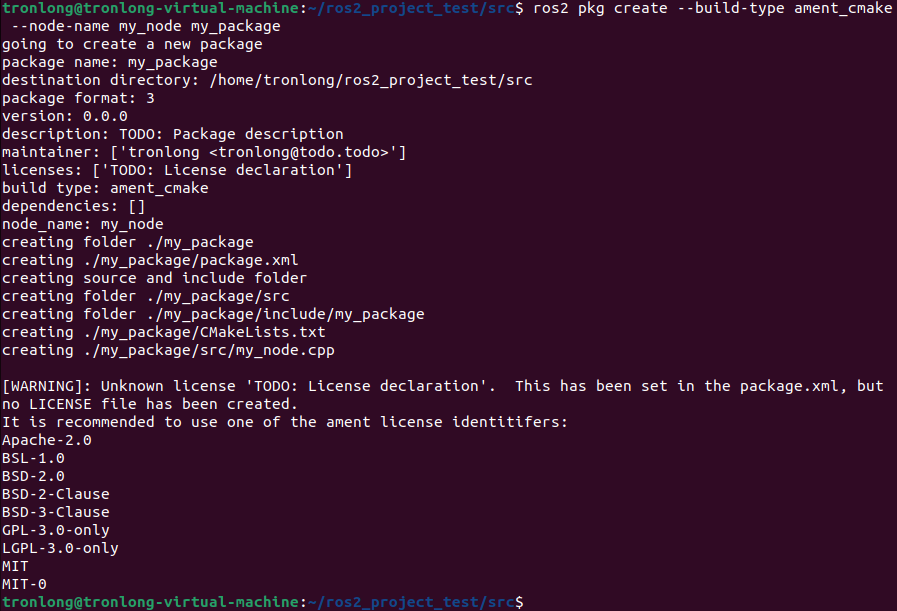

执行如下命令，在源码目录下生成my_package包。本案例以构建CPP功能包为例，如需构建Python功能包可将参数ament_cmake改为ament_python。

Host# ros2 pkg create --build-type ament_cmake --node-name my_node my_package //建一个名为my_package的ROS软件包

图 28

参数解析：

--build-type ament_cmake ：指定软件包的构建类型为ament_cmake。

--node-name my_node：为软件包指定了一个my_node节点。

--my_package：软件包的名称为my_package。

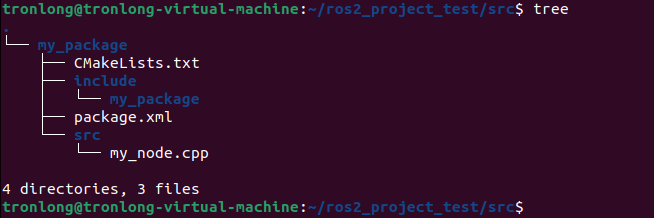

完成构建后，ROS软件包源码目录结构如下所示。可根据实际需要对"my_package/src/my_node.cpp"进行修改。

图 29

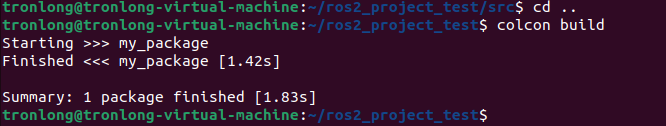

返回ROS软件包工作目录，编译软件包。

Host# cd ..

Host# colcon build

图 30

编译完成后在当前目录下生成如下目录，目录内容如下表所示。

图 31

2.3 ROS软件测试

请将完成编译的ROS软件包中install目录拷贝至单板机系统"/opt/ros/humble"目录下，执行如下命令配置ROS的运行环境与命令行工具。

Target# export COLCON_CURRENT_PREFIX=/opt/ros/humble //设置当前ROS工作空间前缀为Humble安装路径

Target# source /opt/ros/humble/local_setup.sh //执行ROS2的本地安装脚本，配置ROS2的运行环境

图 32

执行如下命令，加载ROS软件包环境。

Target# export COLCON_CURRENT_PREFIX=/opt/ros/humble/install //设置当前ROS工作空间前缀为ROS软件包安装路径

Target# source /opt/ros/humble/install/local_setup.sh //执行ROS2的本地安装脚本，配置ROS2的运行环境

图 33

执行如下命令，运行ROS软件包，可以看到当前ROS软件包程序运行打印结果。

Target# ros2 run my_package my_node //运行自定义节点my_node

图 34
