BicMap：专为机器人场景打造的开源室内外一体化地图引擎（附实战代码）

在智能机器人与具身智能领域，地图可视化一直是一个痛点。前端开发者通常需要面对复杂的 WebGL 接口、坐标系转换以及繁琐的 3D 模型加载。更棘手的是，机器人业务往往需要在室内 SLAM 地图与室外高精地图之间频繁切换。为了解决这些行业痛点，北京人形机器人创新中心开源了 BicMap —— 一款基于 MapLibre GL JS、专为机器人场景设计的室内外一体化地图引擎。

本文将从技术架构、核心能力以及实战代码三个维度，带大家深入了解这款开箱即用的开源工具。

1. 为什么需要一个专属的机器人地图引擎？

传统的 Web 地图库（如 Leaflet、Mapbox GL）主要面向 GIS 与互联网应用，而机器人场景的数据结构与交互需求有着显著差异。机器人应用不仅需要加载标准的地理瓦片，还需要处理激光雷达点云、ROS 导出的 SLAM 栅格地图、URDF 机器人模型，并实现高频的位姿更新与实时轨迹回放。

BicMap 的技术选型精准切中了这些需求。它在底层集成了 MapLibre GL JS 作为核心渲染引擎，结合 Three.js 处理 3D 模型与自定义图层，并利用 Turf.js 进行复杂的地理空间计算。这种封装将底层引擎的加载、坐标转换与资源托管细节完全屏蔽，开发者只需通过统一的 bicMap 单例即可完成调用。

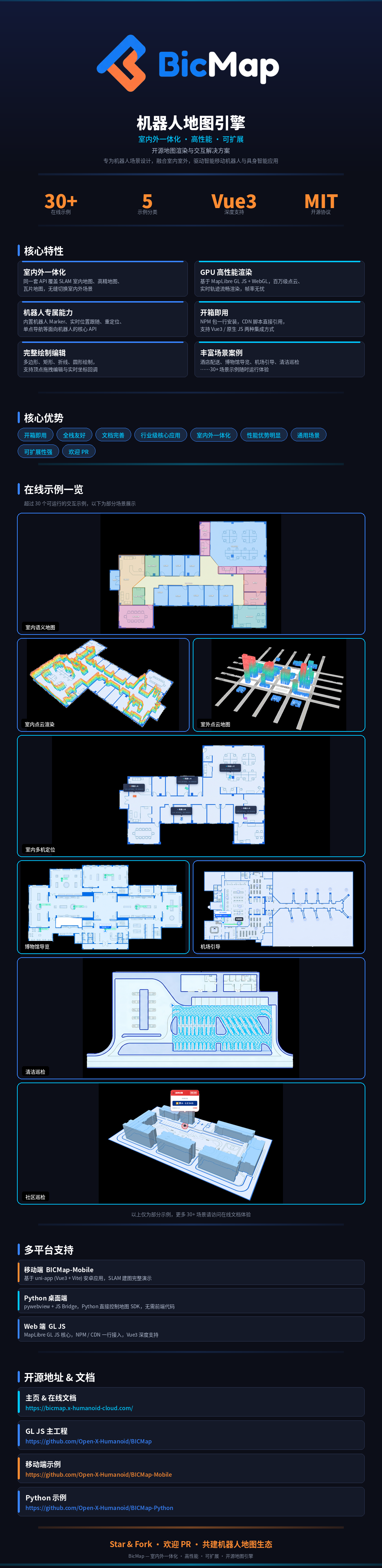

请添加图片描述

2. 核心技术能力解析

2.1 室内外一体化渲染

BicMap 打破了室内 SLAM 地图与室外地理瓦片之间的壁垒。通过同一套 API，开发者可以在同一场景中无缝加载室外高精地图、建筑物白模以及室内二维/三维点云。这种设计使得园区物流、安防巡检等跨场景机器人应用的开发变得极为简便。在处理点云数据时，引擎支持保留原始点云数据的粗犷风格，避免过度精细化处理导致的信息失真。

2.2 机器人专属组件封装

引擎内置了大量面向机器人的专属组件。例如，可旋转的方向标记（Directional Marker）、实时位姿跟随组件、以及针对 ROS2 导航 SLAM 建图标准优化的地图加载模块。在建图渲染中，BicMap 严格遵循成图规范，可通行区域显示为白色，障碍物为灰色实心，并能准确表现激光雷达穿透门窗的发散效果，避免了常见的伪影问题。

2.3 交互式编辑与绘制

除了数据展示，BicMap 还提供了完整的地图编辑能力。开发者可以直接在地图上绘制和编辑多边形、折线、圆形以及可通行区域（Passable Area）。这一功能在设置机器人禁行区、规划巡检路线等业务场景中不可或缺。

3. 多平台支持与架构设计

为了适应不同终端的部署需求，BicMap 提供了全栈友好的多平台支持方案。

平台类型	技术实现方案	适用场景
Web 端	NPM 包集成或 CDN 脚本直引，深度适配 Vue3 与原生 JS	调度中心、大屏看板、SaaS 管理后台
移动端	基于 uni-app 的 renderJS 模式，隔离视图层与逻辑层	移动端 App 控制终端、便携式调试工具
桌面端	pywebview 容器 + JS Bridge 桥接通信机制	Python 算法联调、本地桌面客户端

特别值得一提的是其 Python 桥接方案（BICMap-Python）。通过 BicMapClient 与 bridge-adapter.mjs 的双向通信路由，Python 开发者无需编写任何前端代码，即可通过结构化的下行指令（如 bridge.marker.add()）直接控制地图，并通过上行回调（如 on_map_click）接收交互事件。

4. 实战演示：三分钟构建机器人监控大屏

下面我们通过一段极简代码，展示如何使用 BicMap 快速构建一个具备地图底图和控件的监控页面。

4.1 安装依赖

首先，通过包管理器安装 BicMap 核心库：

pnpm add @x-humanoid-cloud/bic-map

4.2 初始化地图与控件

在前端代码中，只需五行核心代码即可完成地图的初始化与挂载：

import bicMap from '@x-humanoid-cloud/bic-map'

// 1. 初始化引擎（自动加载底层依赖）
await bicMap.init()

// 2. 创建地图实例
const map = bicMap.createMap({
  container: 'myMap', // 绑定的 DOM 元素 ID
  center: [116.3912, 39.9073], // 初始中心点经纬度
  zoom: 13 // 初始缩放级别
})

// 3. 监听加载完成事件并添加控件
map.on('load', () => {
  // 在右下角添加缩放控制组件
  bicMap.addZoomControl(map, 'bottom-right')
})
