做高精度运动控制的朋友都知道，普通的Windows和Linux根本满足不了要求。得用VxWorks或者QNX这样的硬实时操作系统，才能保证微秒级的响应时间和同步精度。我做过很多高精度运动控制的项目，对这一点深有体会。

一、为什么高精度运动控制必须用实时系统工控机？

普通的操作系统是分时操作系统，任务调度是基于时间片的，会出现不可预测的延迟。而硬实时操作系统是基于优先级的调度，高优先级的任务可以抢占低优先级的任务，确保任务在规定的时间内完成。

对于机器人运动控制来说，实时性至关重要：

1.多轴同步控制需要微秒级的同步精度；

2.运动控制指令必须在规定的时间内下发，否则会导致轨迹偏差；

3.紧急停止指令必须立即响应，否则会发生安全事故；

VxWorks 和 QNX 是目前最主流的两个硬实时操作系统，广泛应用于航空航天、医疗设备、工业机器人等对可靠性和实时性要求极高的领域。

二、支持 VxWorks/QNX 的工业主机选型标准

选支持 VxWorks 和 QNX 的工控机，要求非常高，以下几点必须满足：

1. 处理器官方支持

不是所有的处理器都支持 VxWorks 和 QNX。一定要选 Wind River 和 QNX 官方支持的处理器型号。目前主流的是 Intel 酷睿系列和 Xeon 系列处理器。

2. 所有硬件都有实时系统驱动

这是最关键也是最容易出问题的地方。很多工控机虽然处理器支持 VxWorks，但网卡、声卡、串口等外设没有驱动，根本没法用。一定要选厂家已经移植好所有驱动的型号。

3. 硬件经过实时性优化

BIOS 和硬件都要经过实时性优化，关闭所有可能导致延迟的功能，比如 CPU 频率动态调整、PCIe ASPM 节能模式等。确保任务调度抖动控制在 1 微秒以内。

4. 接口要丰富

运动控制需要连接很多设备，所以工控机要有足够的接口：

1.多个千兆网口，支持 EtherCAT、PROFINET 等工业以太网协议

2.多个 COM 口，支持 RS232/RS485

3.数字量输入输出接口

4.最好有 PCIe 扩展插槽，方便插运动控制卡

三、2026 年适合机器人运动控制的实时系统工控机推荐

一般经过VxWorks 和 QNX 认证的工控机或主板的配置有：

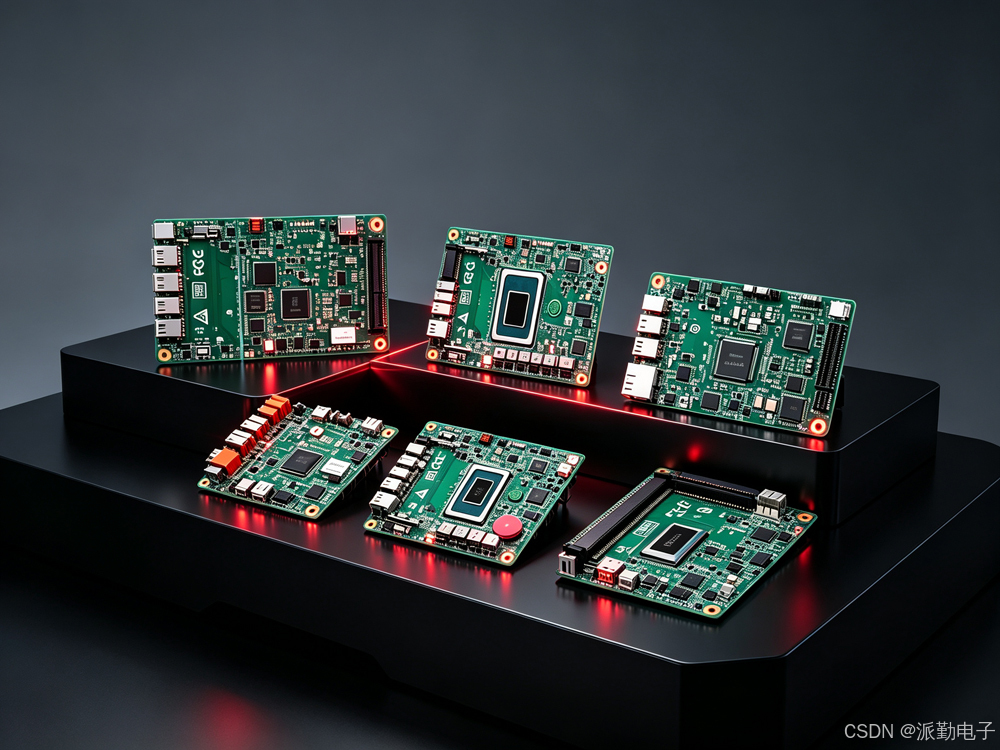

入门级：COM Express 核心板

 · 处理器：Intel Core Ultra5/Ultra7/Ultra9 处理器

 · 内存：2*DDR5 SO-DIMM，最大 96GB

 · 接口：6 个 USB，1 个千兆网口，3 个 DP，1 个 LVDS，1 个 EDP

 · 系统：官方支持 VxWorks 7、QNX 7.1、实时 Linux

 · 适合场景：6 轴以下的运动控制，如 SCARA 机器人、点胶机器人

这款是 COM Express 核心板，可以搭配不同的载板，灵活性非常高。

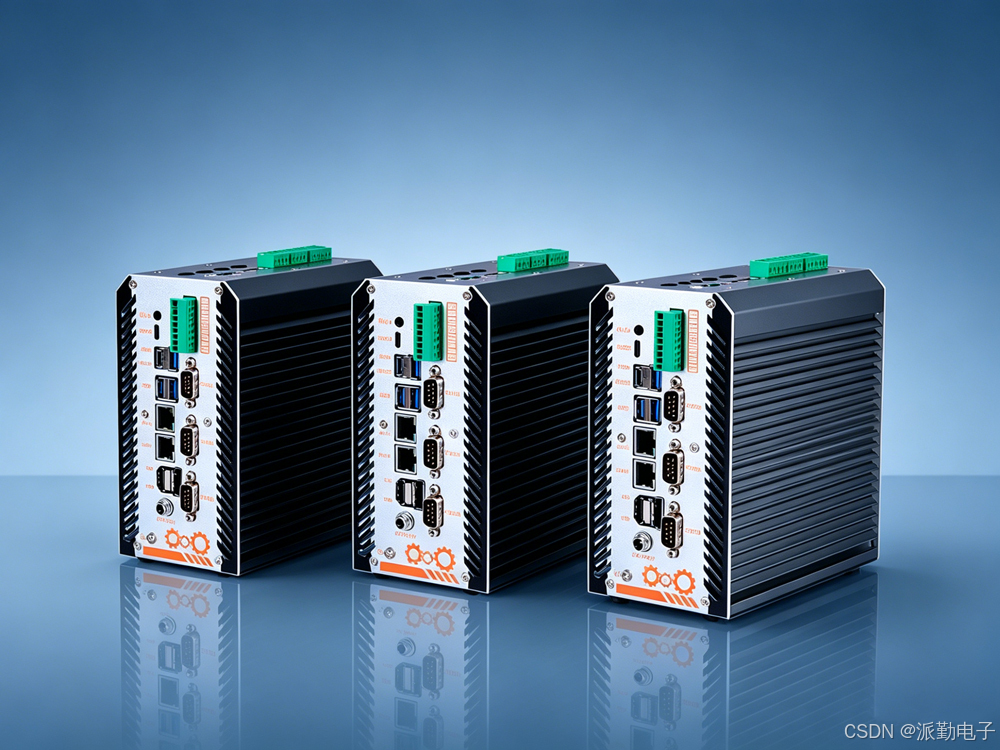

进阶级：Q-BOX-E10高性能嵌入式工控机

 · 处理器：Intel Core Ultra5/Ultra7 处理器

 · 内存：2*DDR5 SO-DIMM，最大 96GB

 · 网口：2 个 Intel i226-V 千兆网口

 · 接口：1 个 CAN 接口，5 个 COM 口，8 路 GPIO

 · 系统：支持 VxWorks 7、QNX 7.1、实时 Linux、Windows

 · 适合场景：6-16 轴的运动控制，如六轴工业机器人、码垛机器人

这款是工控整机产品，开箱即用，非常方便。

高端级：多扩展位工控机

 · 处理器：支持 Intel 12/13/14 代酷睿 i5/i7/i9 处理器

 · 内存：2*DDR5 SO-DIMM，最大 64GB

 · 扩展：4 个 PCIe 插槽，可插运动控制卡、EtherCAT 主站卡等

 · 网口：6 个 Intel i226-V 千兆网口

 · 系统：支持 VxWorks 7、QNX 7.1

 · 适合场景：32 轴以上的多机器人协同控制，如汽车焊接生产线

四、实时系统工控机在 SCARA 机器人中的应用案例

这是个2025 年 2 月的案例，江苏苏州的一个电子制造企业（信息已做脱敏处理），主要生产手机和电脑的零部件，有一条高速组装生产线，使用了大量的 SCARA 机器人进行电子元件的组装。他们原来的 SCARA 机器人用的是普通的 Linux 系统，重复定位精度只有 ±0.1mm，满足不了电子元件组装的要求(要求 ±0.01mm)。而且运动周期比较长，生产效率上不去。

根据用户上述情况，我们给他们提供了一个核心板做的工控整机方案，用户后面采购的数量是20台，运行 VxWorks 7 实时系统。我们优化了整个运动控制算法，配合 EtherCAT 总线控制伺服电机，实现了 125μs 的通信周期和 0.1μs 的同步精度。同时，我们还优化了轨迹规划算法，在保证精度的前提下，大大缩短了运动周期。

改造后的效果客观的说还是非常不错的，主要体现在一下几个方面：

1.重复定位精度从 ±0.1mm 提升到了 ±0.01mm，完全满足了电子元件组装的要求；

2.运动周期从 0.5 秒缩短到了 0.3 秒，生产效率提升了 40%；

3.产品合格率达到了 99.99%，几乎没有不合格产品；

4.系统运行稳定，连续运行 6 个月没有出现过一次故障。

现在这个客户已经把所有的 SCARA 机器人都换成了我们的方案，并且在他们的另外两个工厂也进行了推广。

最后说几句~~

高精度运动控制对工控机和操作系统的要求非常高，不能有半点马虎。一定要选经过 VxWorks 和 QNX 官方认证的工控机，并且要有厂家的技术支持。否则一旦出了问题，根本没人能帮你解决。
