在 AI 语音产品的 BOM 清单里，主控 SoC 和麦克风阵列往往是讨论的焦点。但有一类角色经常被忽略，却在产品体验中扮演着关键作用——音频 Codec。

TP9311 就是一颗这样的芯片。它不参与 AI 计算，不运行神经网络，但它决定了三件事：设备能不能听清用户的话、能不能让对方听清自己、能不能播好语音应答。

一、AI 语音产品的音频链路中，Codec 承担什么角色？

任何 AI 语音产品的交互都遵循一个基本闭环：听→理解→思考→回应。

其中有两个环节直接依赖 Codec：

听（采集端）：麦克风拾取声音，Codec 的 ADC 完成模数转换，把声波变成数字信号交给主控。

回应（回放端）：主控生成应答内容，Codec 的 DAC 完成数模转换，驱动扬声器或耳机播放声音。

这两个环节的质量决定了整个交互体验的起点和终点——拾音不好，AI 听不懂；播放不好，用户听不清。

TP9311 就是同时负责这两件事的单声道音频 Codec。一颗芯片，同时处理采集和回放。

二、TP9311 的技术参数说明了什么？

以下数据来自规格书（测试条件：25℃，VDD=3.3V，VDDIO=3.3V，采样率 48kHz）：

ADC（采集）

信噪比（SNR）：106dB（PGA=0dB）

总谐波失真+噪声（THD+N）：-92dB

差分输入，支持可编程 PGA 增益 0~42dB（步进 3dB）

DAC（回放）

信噪比（SNR）：110dB（A 计权，自动静音禁用）

总谐波失真+噪声（THD+N）：-96dB

耳机驱动：9mW@32Ω（单端模式）

功耗

录音+播放总功耗：2.8mA（PGA=42dB，PLL 关闭，主时钟 6.144MHz）

这些数据的意义：

106dB ADC SNR：远场拾音时，微弱人声不易被底噪淹没。这对语音唤醒率和识别准确率有直接影响。

110dB DAC SNR + -96dB THD+N：播放的应答声音干净、低失真，用户听感自然。

2.8mA 录放总功耗：对于电池供电设备（智能穿戴、便携录音、行车记录仪），这个功耗意味着可以长时间持续工作。

三、TP9311 在 AI 语音产品中的典型应用价值

1. 单芯片同时处理"听"和"说"

很多 AI 语音产品只需要单声道采集和单声道回放（智能穿戴、车载语音、安防对讲、家电语音控制）。这类产品如果用纯 ADC + 独立 DAC + 功放的分离方案，BOM 成本高，PCB 面积大。

TP9311 一颗芯片整合了 ADC、DAC、耳机驱动、麦克风偏置、PLL、LDO，单芯片覆盖采集和回放全链路，系统设计更简洁。

2. 内置 EQ 和 DRC，分担主控处理负载

EQ（均衡器）和 DRC（动态范围压缩）是 AI 语音产品的常见需求：

EQ：针对不同声学环境（音箱腔体、车内空间、会议室）调整频响曲线，让语音更清晰。

DRC：控制播放音量动态范围，避免应答内容音量突变（比如从安静提示到响铃的切换）。

如果主控 SoC 没有 DSP 或者算力紧张，TP9311 内置的可编程 IIR 滤波器和 DRC 可以直接完成这些处理，不占用主控资源。

3. 差分输入适配复杂环境

在车载、机器人、安防等场景，电磁干扰是常态。TP9311 采用差分输入（管脚 MICPA/MICNA），共模抑制能力强，能有效对抗电机、射频等干扰源，直接体现为录音底噪更低、语音更干净。

4. 宽温工作范围覆盖多场景

-40℃~85℃ 的工作温度范围，同时满足消费电子和车载场景的应用要求。

5. ESD 防护

规格书标称 HBM ±8kV、CDM ±500V，符合工业级 ESD 标准。

四、TP9311 在实际产品中解决什么问题？

以下从系统设计角度，拆解几个典型场景中 TP9311 如何发挥作用：

场景 1：行车记录仪

需求：双麦克风降噪、播报语音提示（"开始录像""碰撞已保存"），车载环境电磁干扰严重，PCB 空间紧凑。

TP9311 的作用：差分输入有效抑制车载电磁干扰；DAC 播报提示音，EQ 可针对车内声学环境优化语音清晰度；录放总功耗 2.8mA，适合车辆熄火后仍待机的工作模式。

场景 2：AI 陪伴机器人

需求：嘈杂环境中拾取儿童语音、播放故事/音乐、抗电机干扰。

TP9311 的作用：ADC 106dB SNR 保障嘈杂环境拾音；DAC 播放应答和故事内容，DRC 避免音量突变；差分输入抵抗机器人运动电机产生的干扰。

场景 3：智能安防门铃

需求：双向语音对讲、PoE 供电、长期待机。

TP9311 的作用：单芯片同时支持采集和回放，简化方案设计；低功耗适合长期在线；差分输入抗远距离门铃线缆耦合的共模噪声。

场景 4：智能手表/穿戴设备

需求：小尺寸、低功耗、语音交互。

TP9311 的作用：QFN 3×3mm 小封装适合穿戴设备；2.8mA 录放功耗对电池友好；内置麦克风偏置减少外围器件。

场景 5：智能家居/白电

需求：语音控制、抗电机噪声。

TP9311 的作用：差分输入抗压缩机、风扇等电机运行时的电磁干扰；内置 PLL 适配家电主控常用时钟；DAC 播报操作提示音，EQ 可针对家电安装环境（如厨房、客厅）优化频响。

五、系统设计要点

1. 电源方案

支持 1.8V~3.3V 单电源供电，内部集成 LDO。PCB 布局建议：AVDD 和 VDDIO 分开走线，靠近芯片引脚放置去耦电容（10μF + 0.1μF），底部散热焊盘（EPAD）接地。

2. 时钟方案

内置 PLL，支持 0.512MHz~20MHz 输入时钟，可适配主控 SoC 常见输出频率（6.144MHz、12.288MHz、24.576MHz 等）。

3. I²C 配置

需注意的关键寄存器项：

ADC PGA 增益（0~42dB，步进 3dB）

HPF 使能（建议启用，消除直流偏移和低频漂移）

EQ 频段设置（根据产品声学环境调整）

DRC 阈值（根据扬声器/耳机特性设定）

4. I²S 接口

支持标准 I²S 格式，位时钟最高 20MHz，左右声道时钟最高 200kHz，可适配主流 SoC 的音频接口。

六、与 TP9243S 的定位差异

本文聚焦 TP9311 单芯片方案。TP9243S 是纯立体声 ADC，适合多通道麦克风阵列场景；TP9311 是单声道 Codec，适合单麦采集+单声道回放场景。两者定位不同，选型需根据产品需求决定——如果需要多通道采集且有独立的回放链路，可选择 TP9243S；如果只需要单通道采集和回放，TP9311 单芯片即可覆盖。

七、小结

在 AI 语音产品中，算力和算法固然重要，但如果音频信号在物理层面已经受损，算法难以弥补。

TP9311 不参与 AI 计算，不运行模型推理，但它确保了音频信号在"进入 AI 之前"和"离开 AI 之后"这两个环节的质量。

对于硬件工程师，这是一颗可以快速集成、减少外围器件、降低功耗的音频解决方案。对于产品层面，这意味着语音交互的基础体验有可靠的物理层保障。

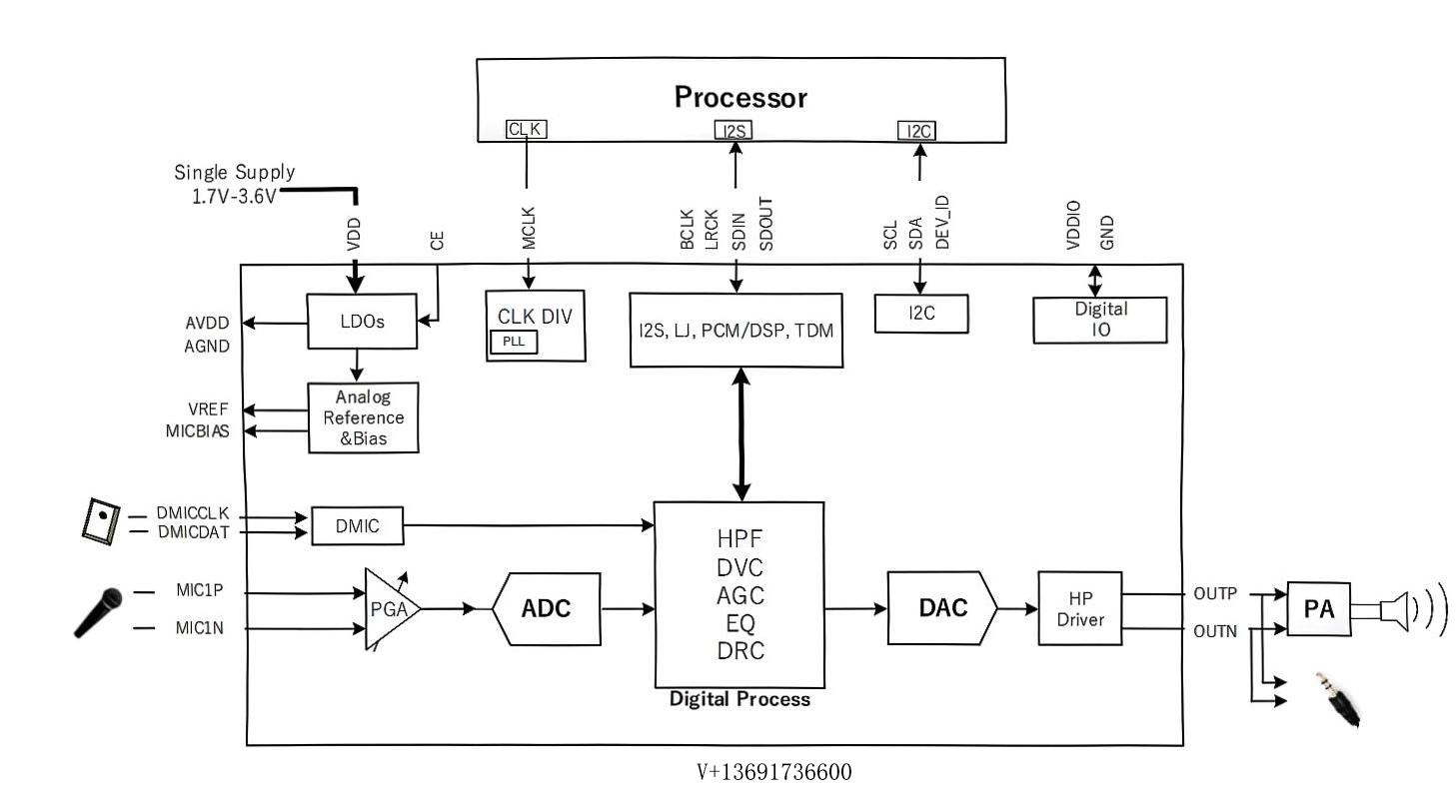

TP9311方形框图▲

技术数据基于 TP9311_CN_V1.01 规格书，测试条件：25℃，VDD=3.3V，VDDIO=3.3V，采样率 48kHz。
