按照网络，存储，numa一致性进行规划；国产化CPU推荐采用海光处理器C86-4G 比如7470系列，特别注意浪潮云超融合对于CPU主频低于2.0Ghz的CPU是无法部署的，在生产实践中也推荐采用高主频，可扩展性更高的海光7系列CPU，本次配置2颗海光7470CPU

内存采用4条64G DDR5-5600 longsys内存条

阵列卡采用了microchip芯片的无缓存直通卡，支持16i

3节点超融合，系统盘采用三星480G读取密集型SSD组RAID，缓存盘采用了2块Intel 3.2T 读写密集型，容量盘采用6块东芝8T SATA硬盘；

网络规划：每台服务器安装2块NS312 双口25G网卡，总计4个25G光口，2个千兆电口，1个带外管理口；其中2个万兆光口作为虚拟机业务上行口，做LACP mode 4 动态聚合；2个25G光口做Active-Backup分布式存储；2个千兆电口做Active-Backup集群管理

交换机采用2台48口25G,6个100G光口，做堆叠；所有服务器25G光口接上面

利旧原有的机房核心交换机和接入交换机作为集群管理，以及2台48口25G交换机上行接入到核心交换机

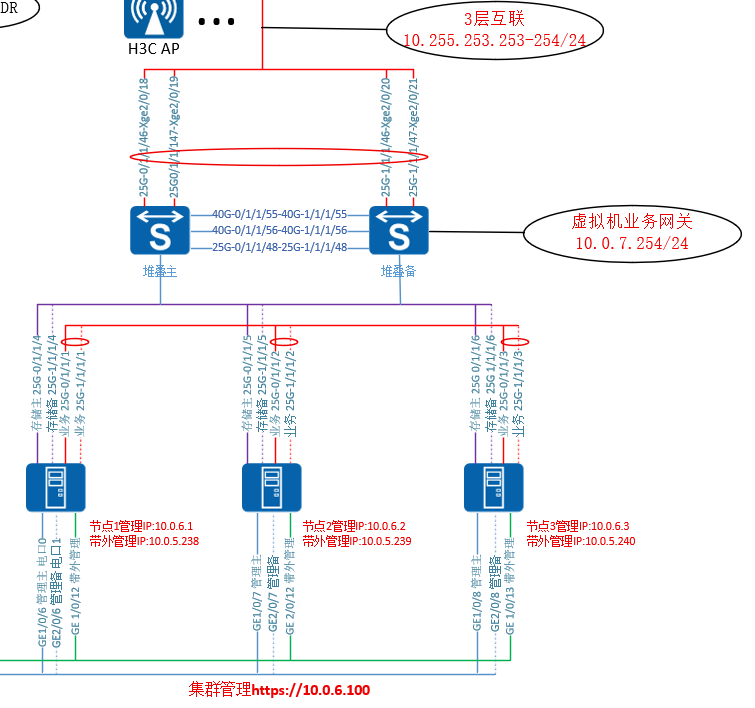

规划拓扑图如下：

具体规划：
超融合交换机堆叠描述：
48口 心跳 10G dac电缆 1条
55-56口 堆叠40G 堆叠电缆1米2条

业务接口描述
25g-0/1/1/1-0/1/1/3 25g-1/1/1/1-1/1/1/3 2-2 动态聚合 25G 光模块 速率 Trunk 跑业务 om3 lc lc 多模 光纤
25g-0/1/1/4-0/1/1/1/6 25g-1/1/1/4-1/1/1/6 不做聚合 25G光模块 速率 vlan 4000 跑存储 om3 lc lc 多模光纤
25g-0/1/1//46-0/1/1/47 25g-1/1/1/46-1/1/1/47 3层动态聚合口 IP 10.255.253.254/24 10G 速率 连华为S7706 默认路由 om3 lc lc 多模光纤
配置默认路由：ip route 0.0.0.0 0.0.0.0 10.255.253.253

原业务核心S7706配置
interface eth-trunk 100
undo portswitch
ip add 10.255.253.253
ip route-static 10.0.7.0 255.255.255.0 10.255.253.254
需要将原4个万兆光口换到千兆光口，再继续将端口加入到聚合口
interface xge2/0/18
eth-trunk 100
inteface xge2/0/19
eth-trunk 100
interface xge2/020
eth-trunk 100
interface xge2/0/21
eth-trunk 100

中兴服务器接线描述
万兆网卡1 接口1 万兆网卡2 接口1 接业务
万兆网卡1 接口2 万兆网卡2 接口2 接存储
千兆电口1-2 作为 集群管理口 接原有华为S5735堆叠交换机 GE1/0/6-GE1/0/8 GE2/0/6-GE2/0/8 接口没有做LACP 随便接就可以
集群IP 10.0.6.1-10.0.6.3 集群IP 10.0.6.100 /24 网关IP 10.0.6.254
带外管理口1 接原有华为S5735堆叠 带外管理IP ：10.0.5.238-240/24 网关：10.0.5.1 接口规划： GE1/0/12-13 以及 GE2/0/12-13

业务描述:
vlan2 虚拟机业务 子网 10.0.7.0/24 网关 10.0.7.254
vlan4000 存储

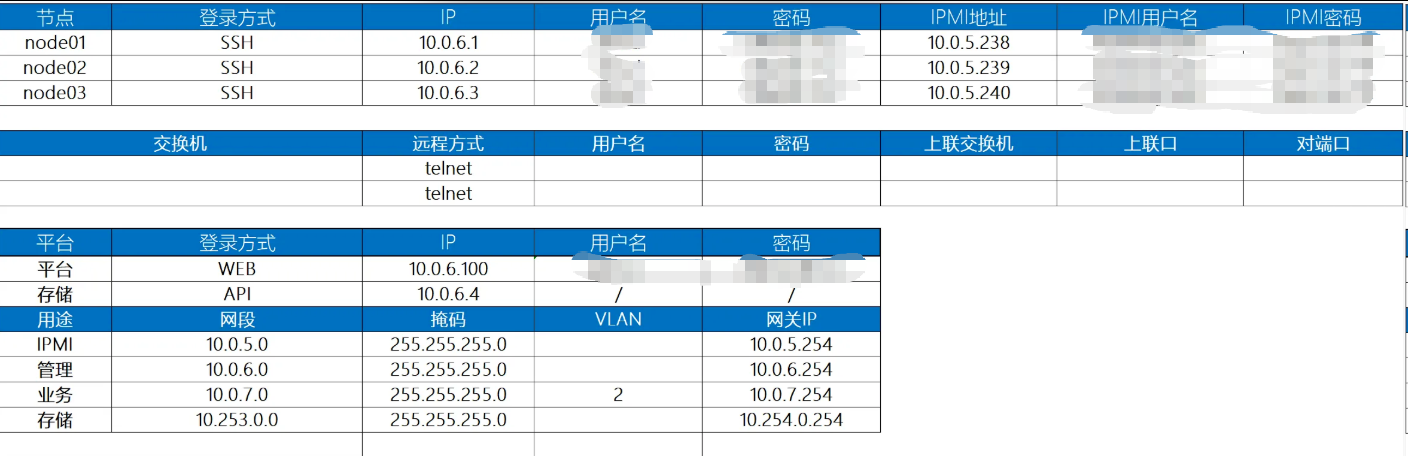

表格汇总：

安装配置过程：
调整服务器配置

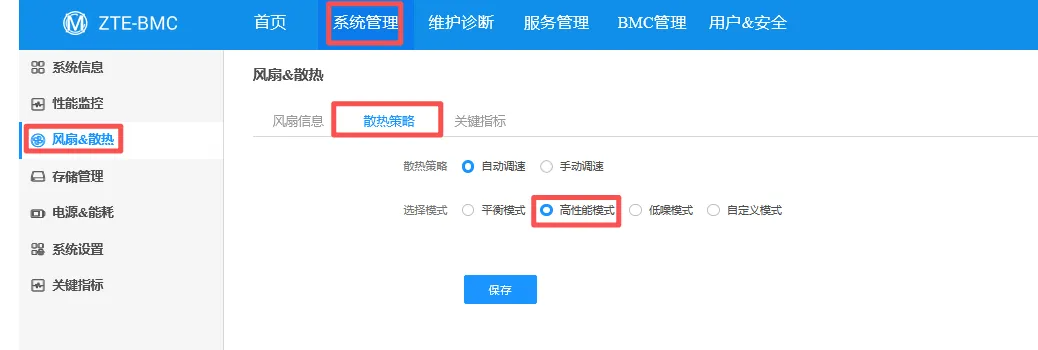

将服务器CPU模式改为性能模式

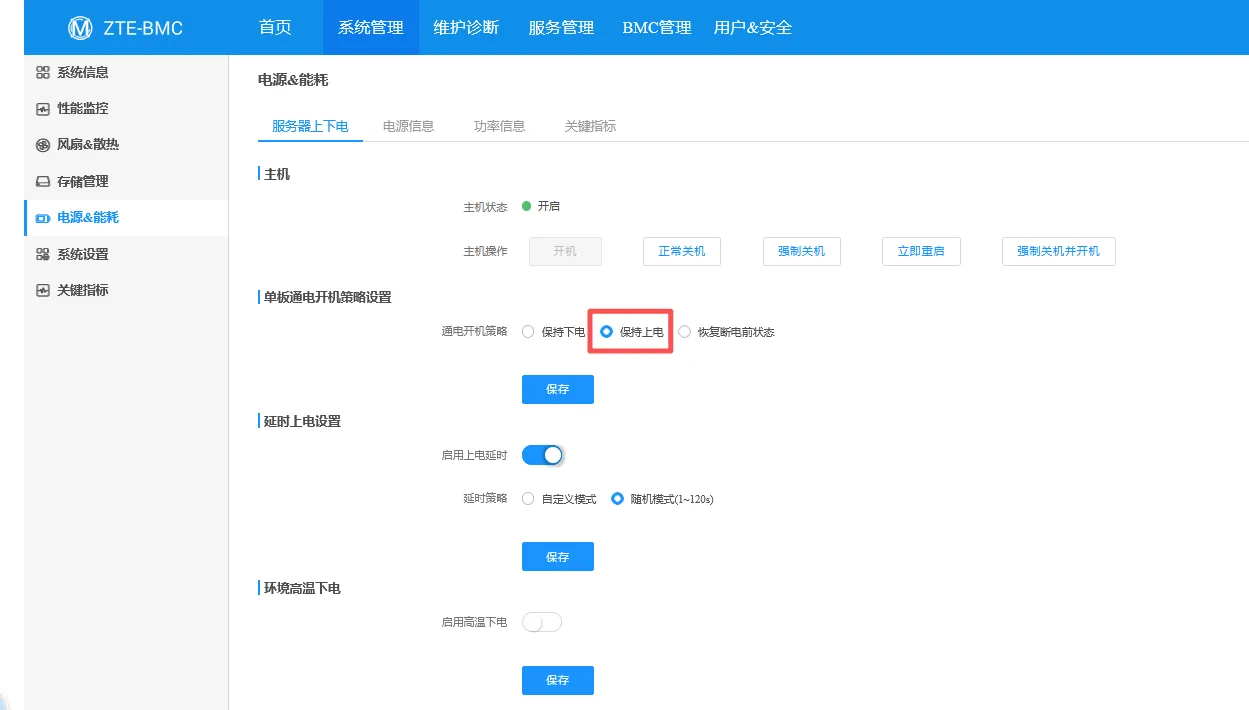

将服务器设置为加电自启动

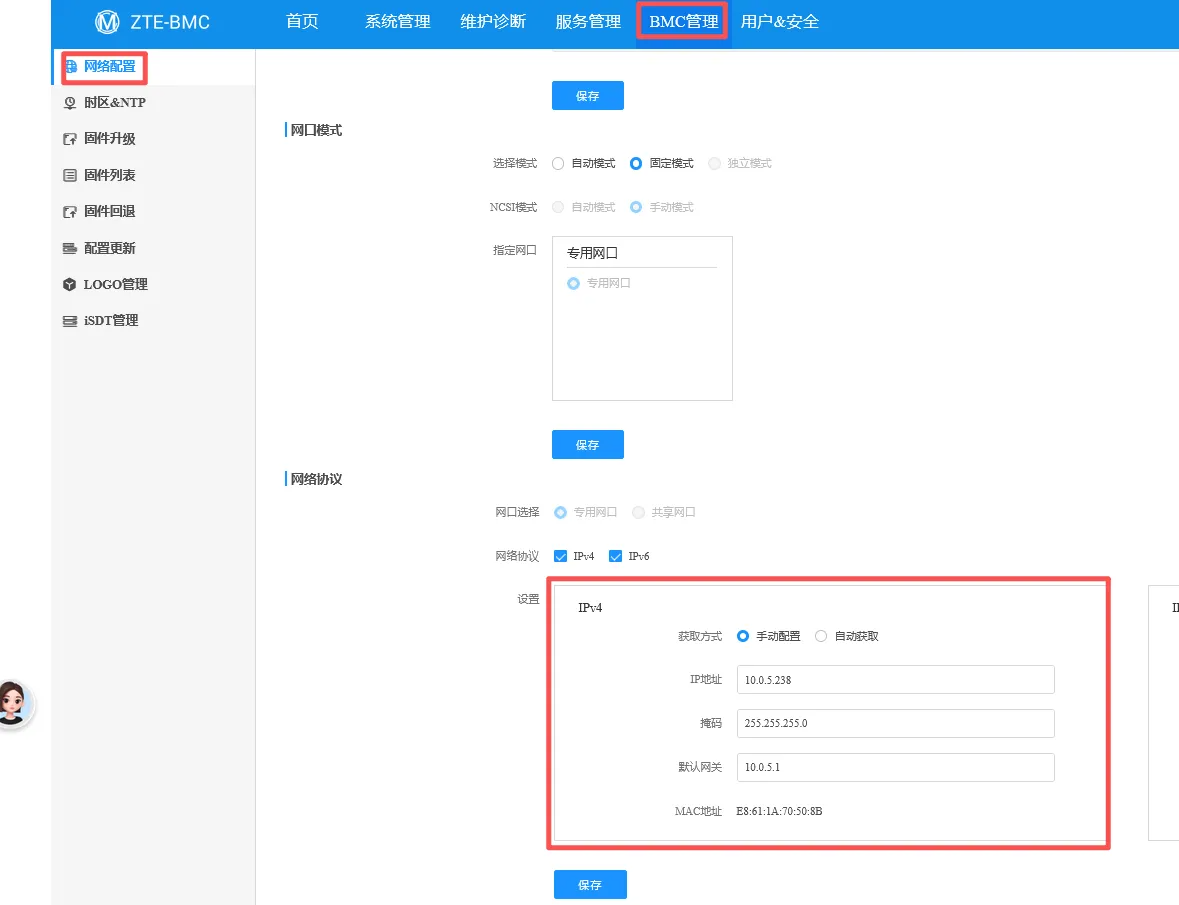

修改iSac IP

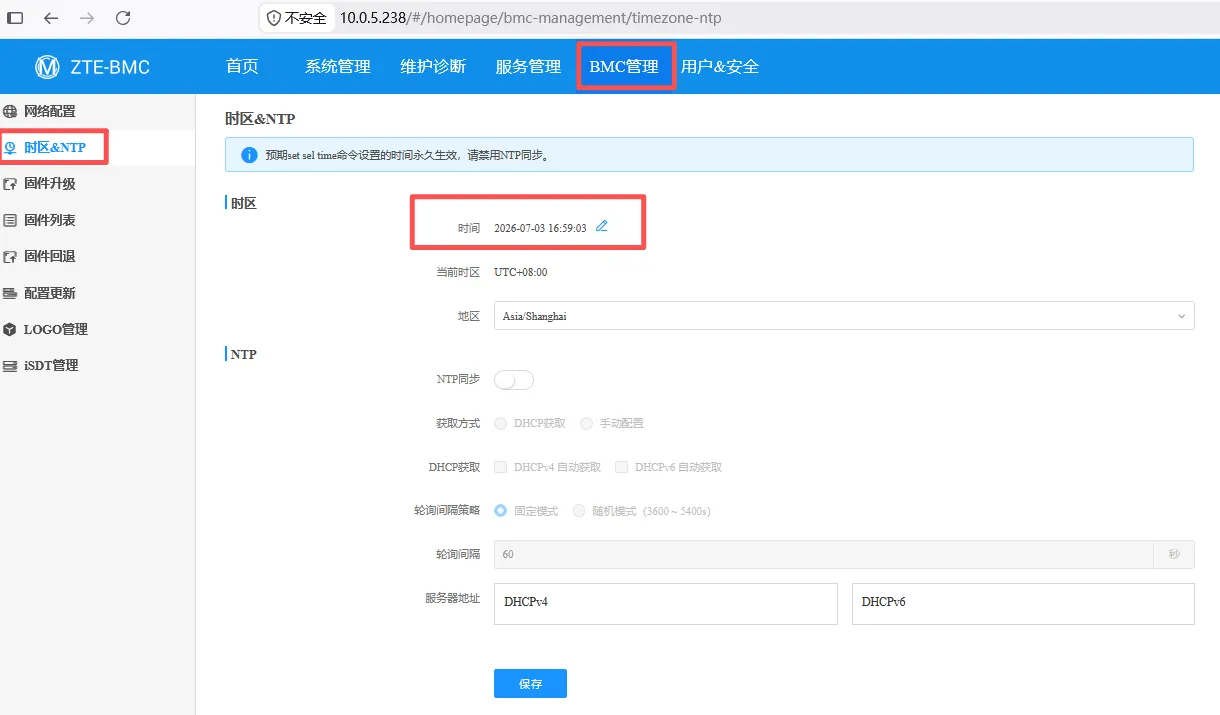

修改服务器时间为当前时间：

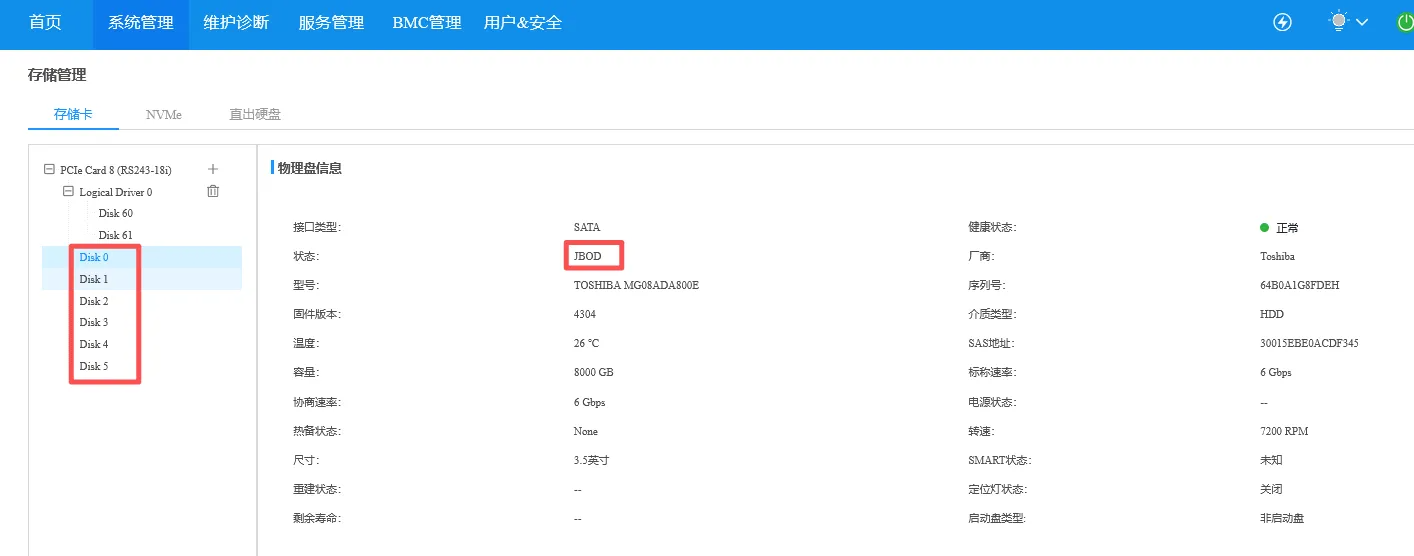

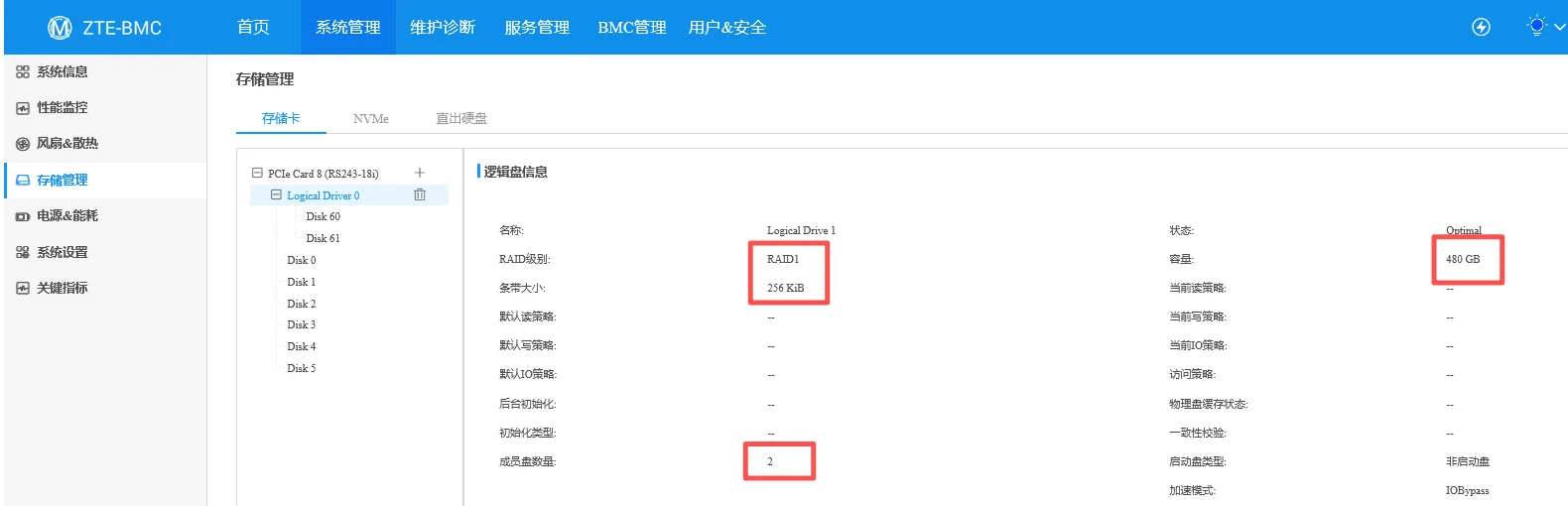

关于系统盘的描述要求SSD，条件允许一般建议 480G * 2 SSD 并做raid1保障系统数据完整性和安全性，2个系统盘做RAID1,其他硬盘直通


3、开始安装ArcherOS, 安装完成后，

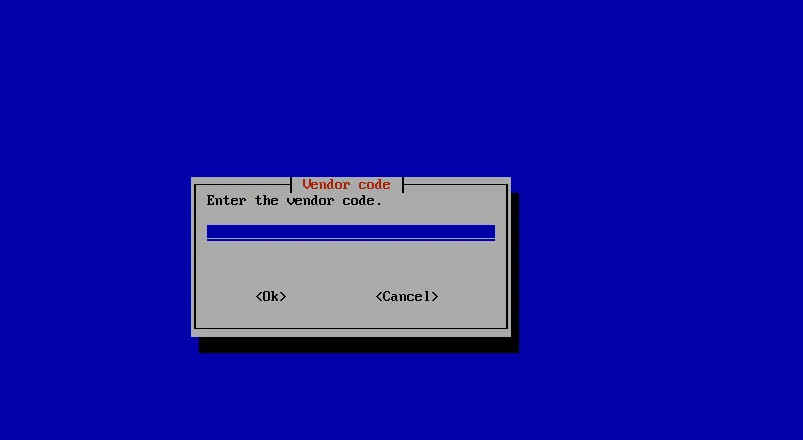

安装上述系统的过程中要求输入厂商代码：输入XXXXXX9

基础系统部署完成后，重启，配置管理网络

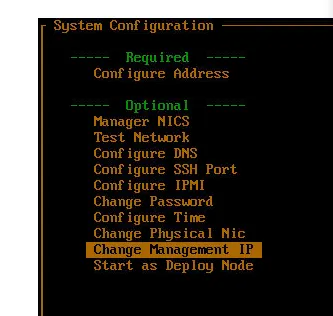

底层修改管理网卡和IP

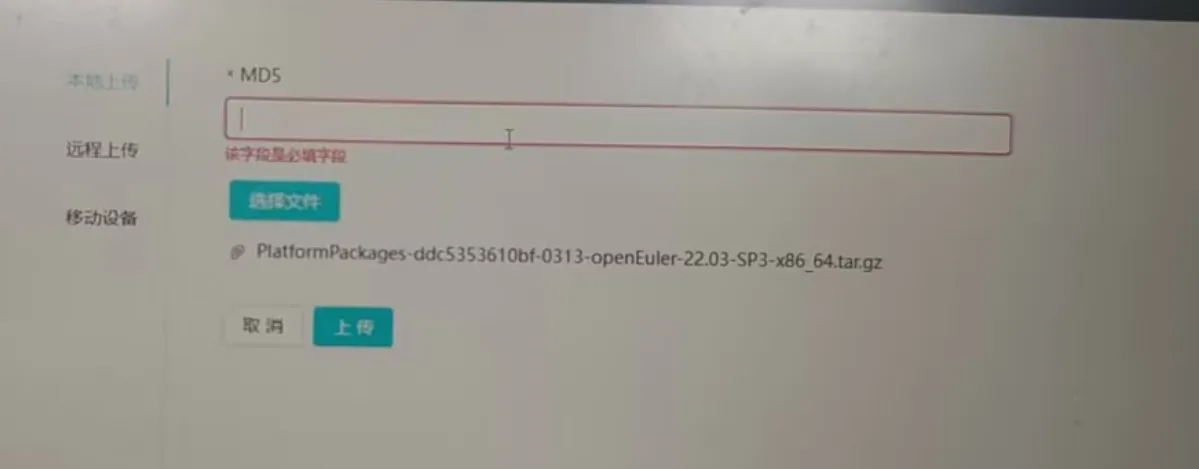

4、部署软件包：http://IP:51380 进行系统部署，上传8G的包这个文件
MD5为：XXXXXXXXXXXXXXfa

如果前面没有配置时间，这个时候SSH登录后台
修改系统时间
ssh root@ip -p22
Cl0ud$5782
date -s “2026-06-29 17:00:??”
hwclock -w

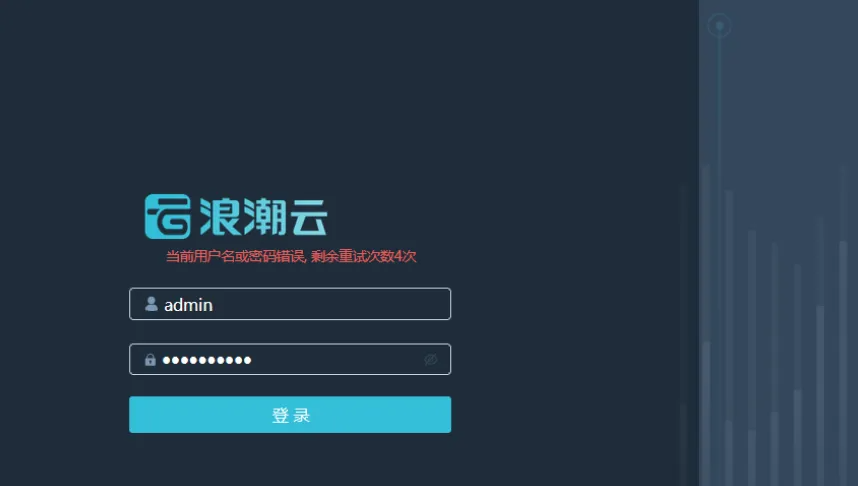

5、系统部署完成后，访问https://IP 进入前台

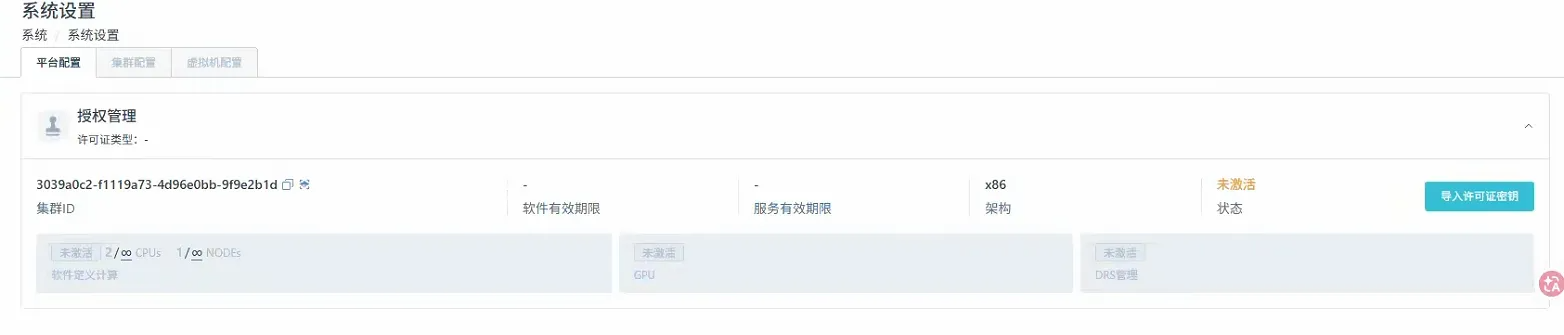

前台网页管理默认用户名 密码 修改密码 然后导出集群ID 提交浪潮云后台生成授权 导入授权

6、win11 虚拟机需要加载vtpm模块
7、如果存储池有2个及以上，镜像需要点禁用 再点同步，勾选需要同步的存储，点确定，镜像才会同步到其他存储
8、网络如果是vlan则需要创建子网，如果是端口组（管理业务共用），则不需要
9、集群创建-随便找一台-点击部署-扫描其他主机-按照步骤 下一步

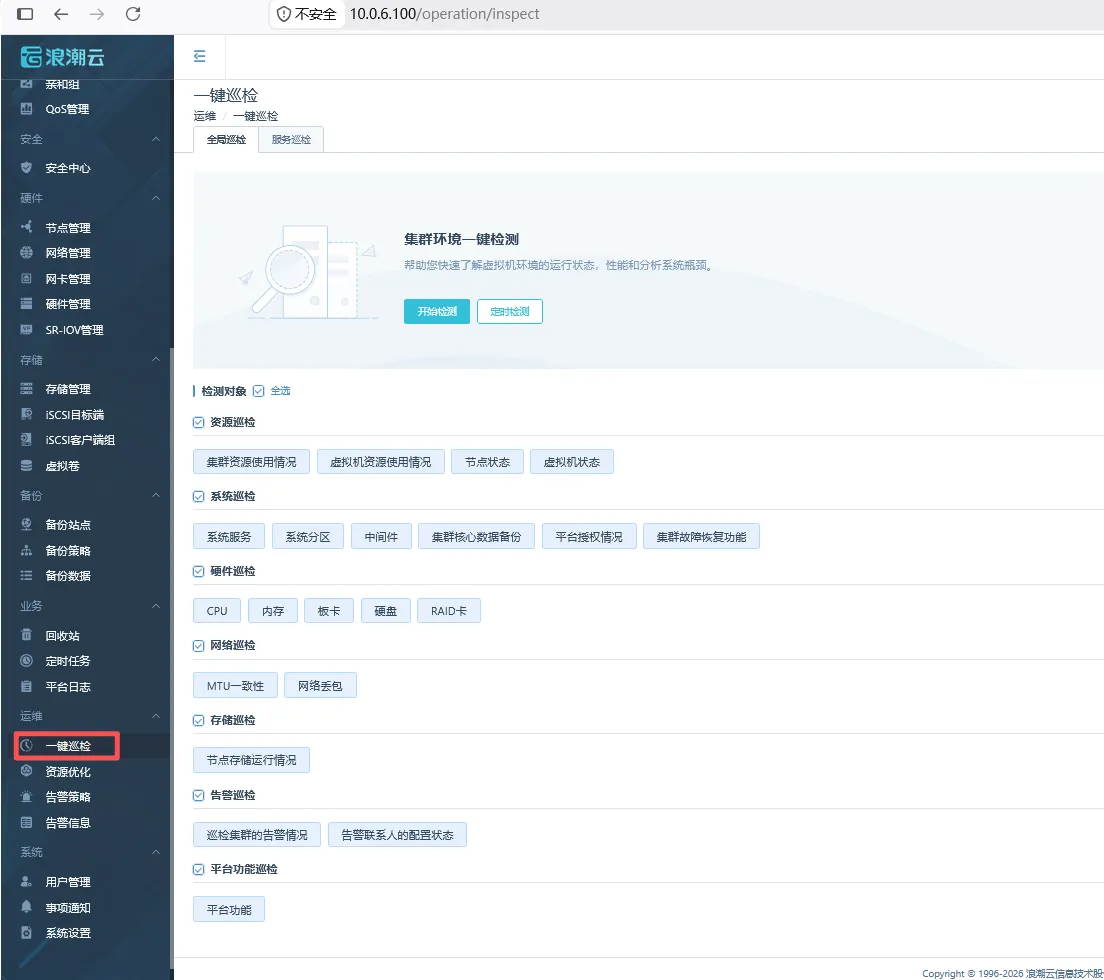

10、点击一键巡检确保集群没有问题

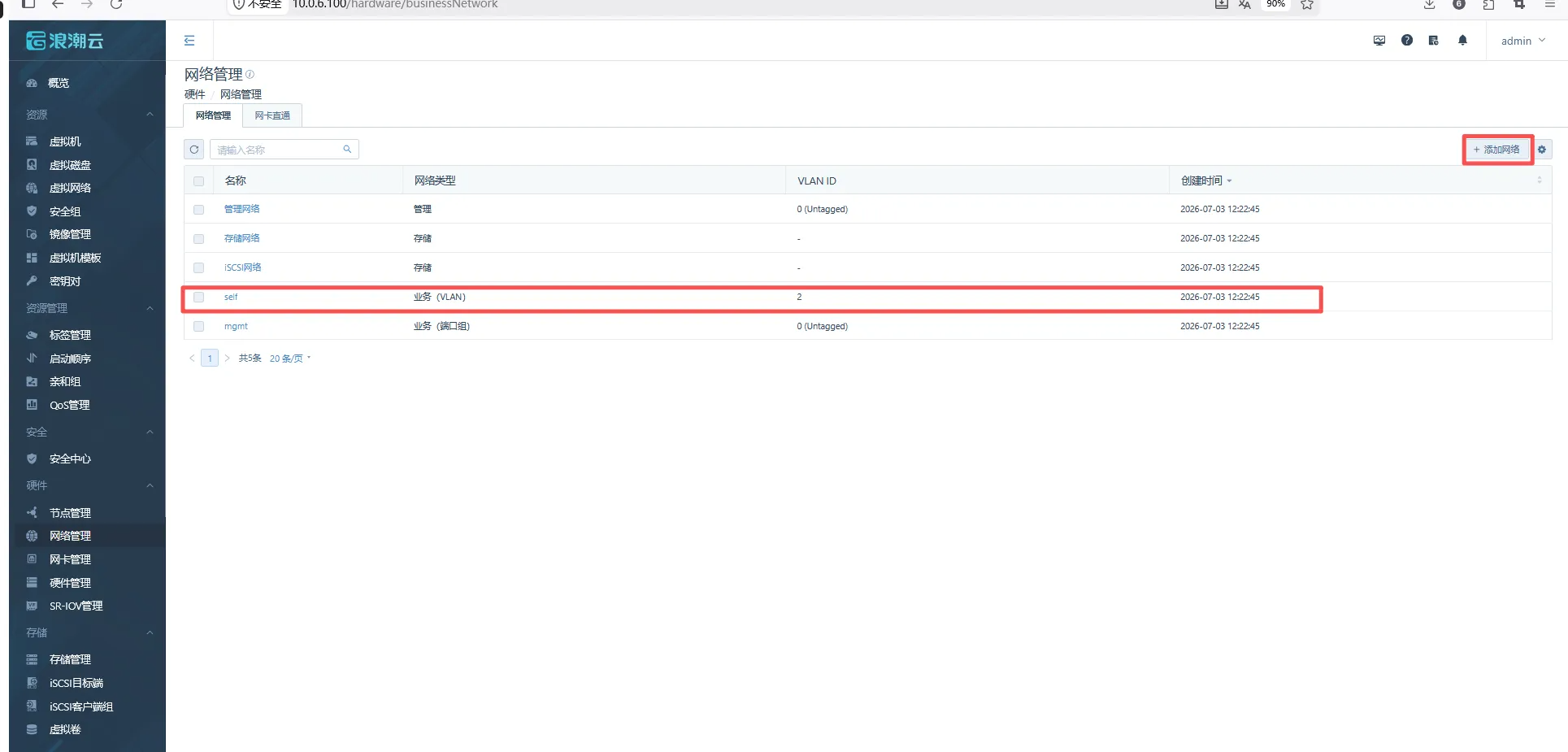

11、添加业务网络，在这里添加

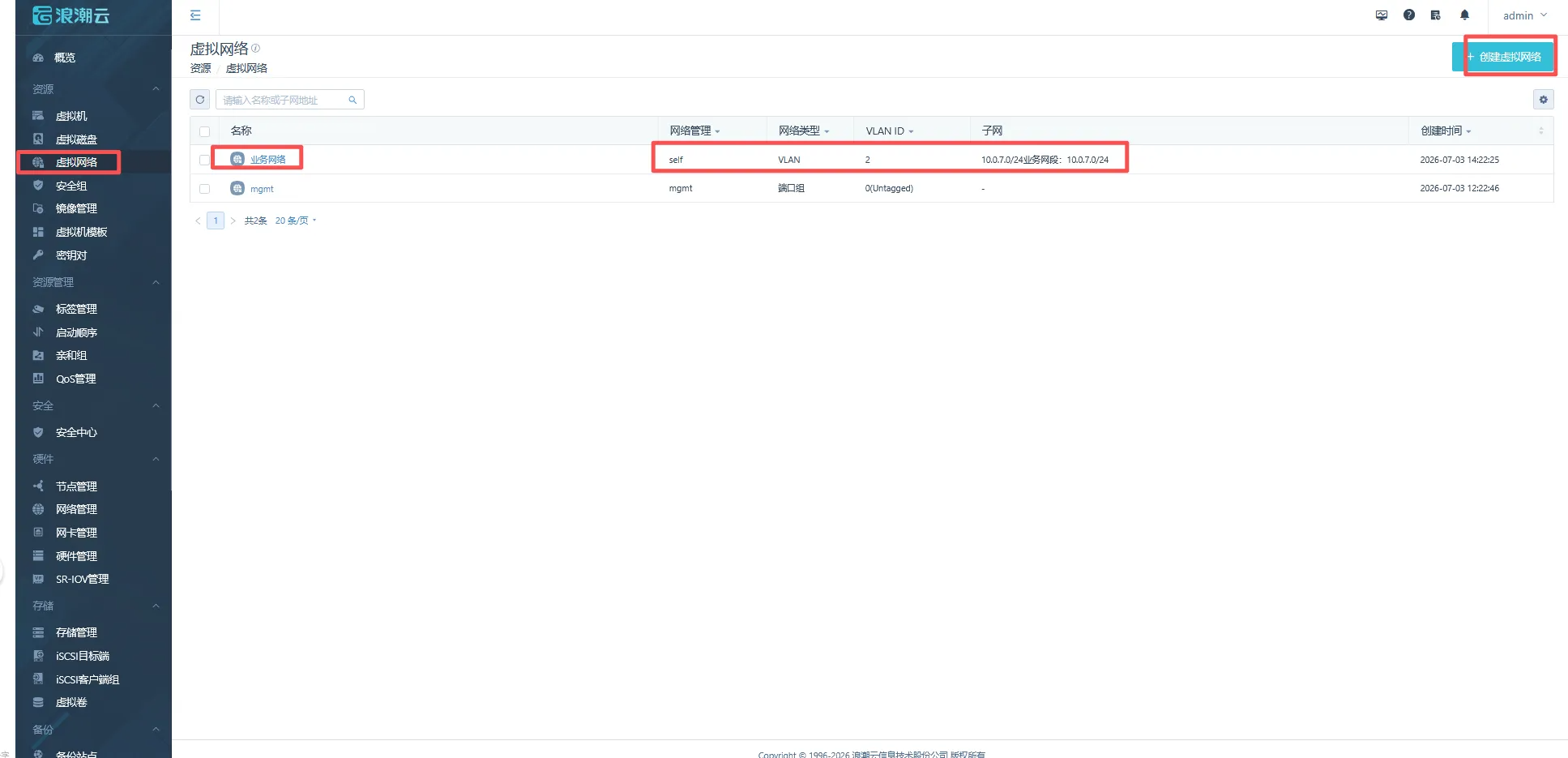

12、添加虚拟网络入口：

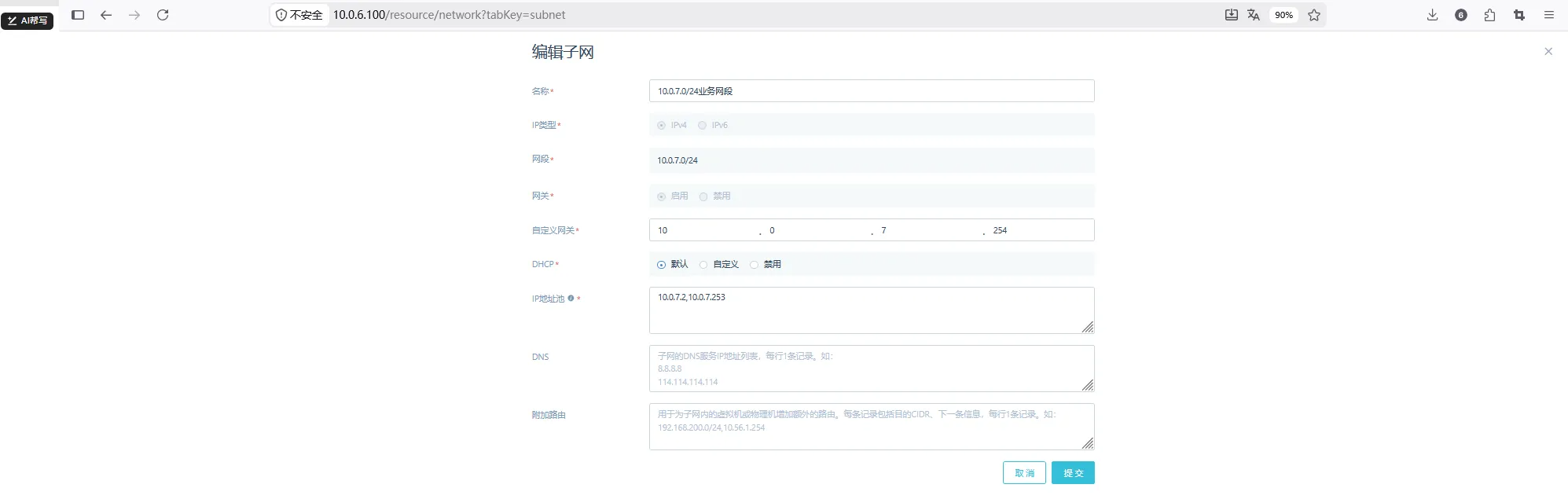

13、添加子网

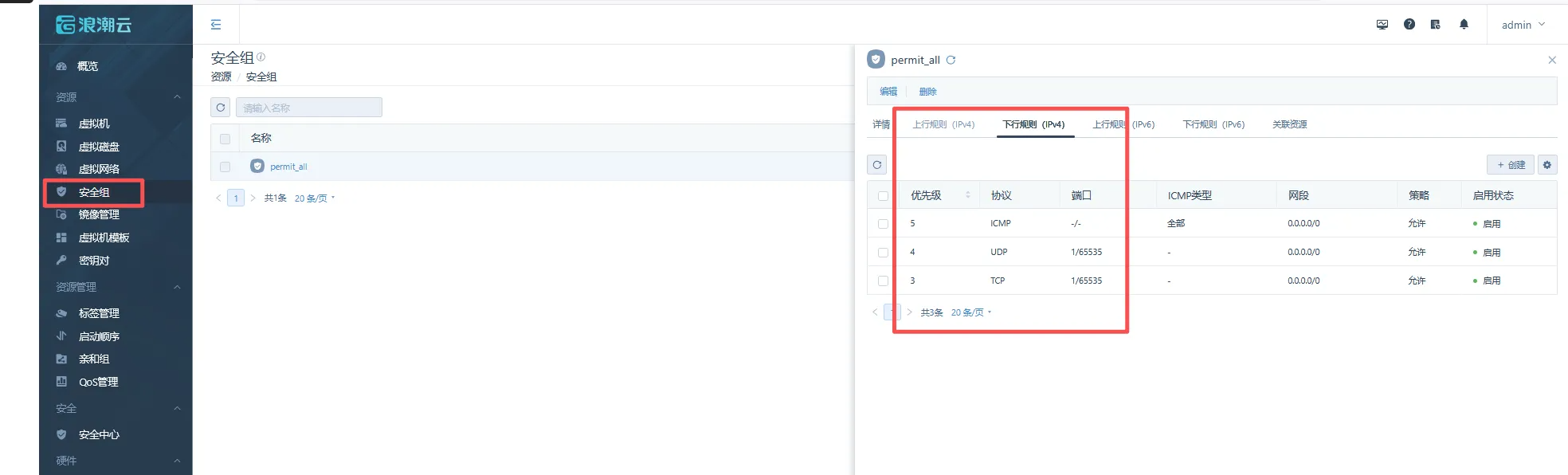

14、创建虚拟机前需要先创建安全组，上下行规则都放行

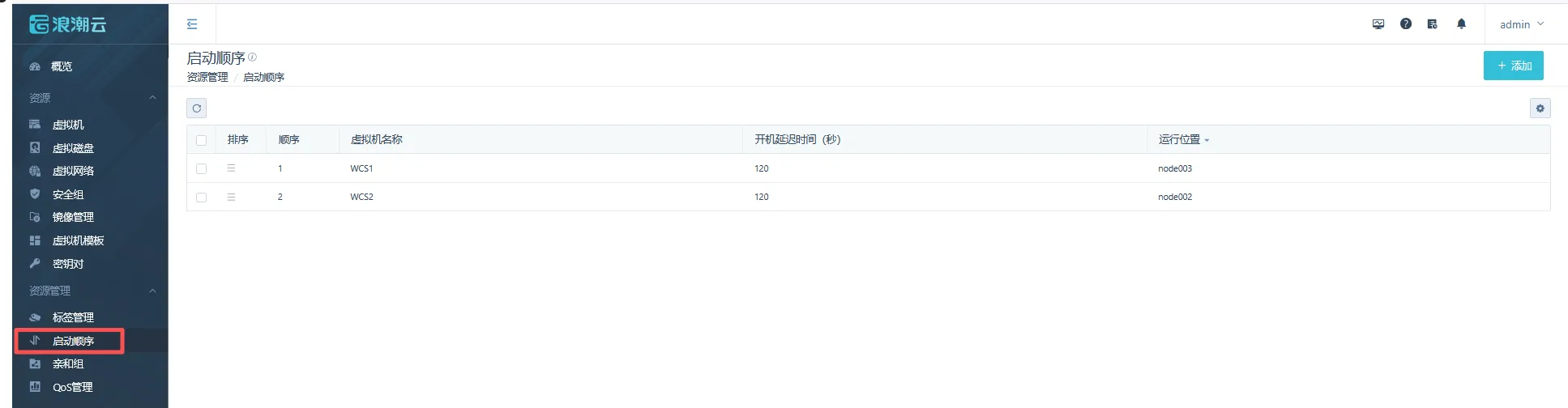

15、启动顺序添加虚拟机自启动顺序，等平台启动完，虚拟机延时启动

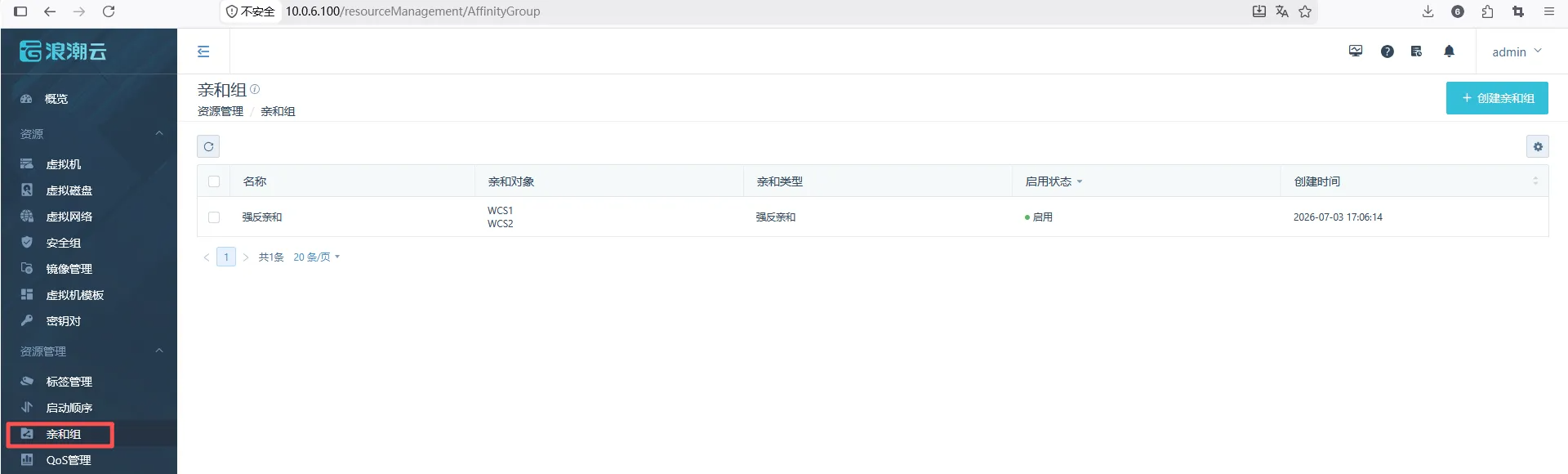

16、部分虚拟机为了避免发生资源抢占，创建亲和组

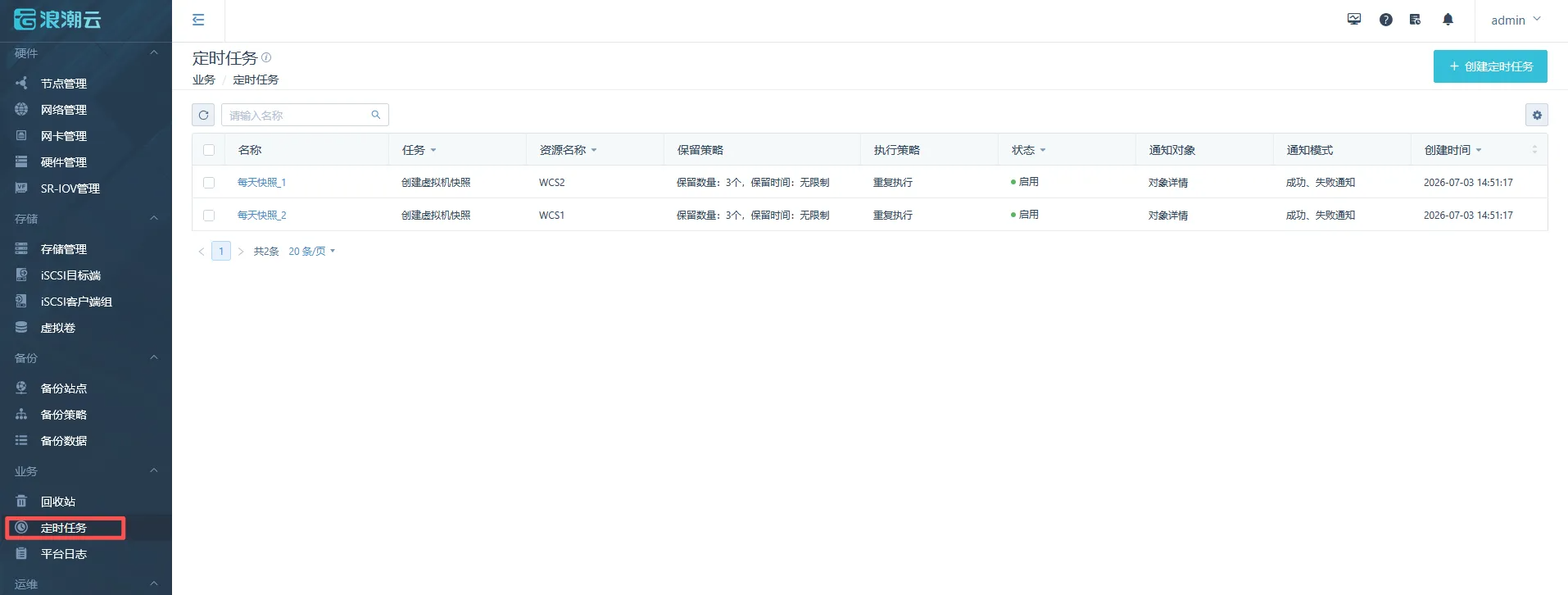

17、创建定时创建快照任务

18、创建虚拟机的时候需要额外挂载VM-TOOL，如果是windows 需要在安装过程中选择amd64 virtio 对应版本的驱动；无论是Windows 还是Linux 都需要挂载安装vm-tool 驱动
19、虚拟机配置完VRRP之后，平台也需要创建VIP并关联虚拟机
