一、前言

当前制造类工厂普遍存在设备协议不统一、新旧设备混合组网、本地监控与云端业务数据割裂、异地设备远程运维困难四大痛点：

1. 老旧数控、电表、空压机仅提供 RS485 串口，新式机器人、PLC 使用工业以太网协议，多类型设备无法统一采集；
2. 本地 SCADA 监控系统仅能覆盖厂区内网，无法跨区域远程调试控制器；
3. 生产、能耗数据无标准化预处理，直接上传云端造成流量冗余、平台解析压力大；
4. 缺乏统一设备网管平台，海量现场设备在线状态、故障告警难以集中管理。

本文结合实际车间落地拓扑，分享一套兼顾本地监控、边缘数据预处理、云端业务上报、远程设备运维的标准化工厂数字化组网方案，适配离散加工、机加工、小型装配车间场景。

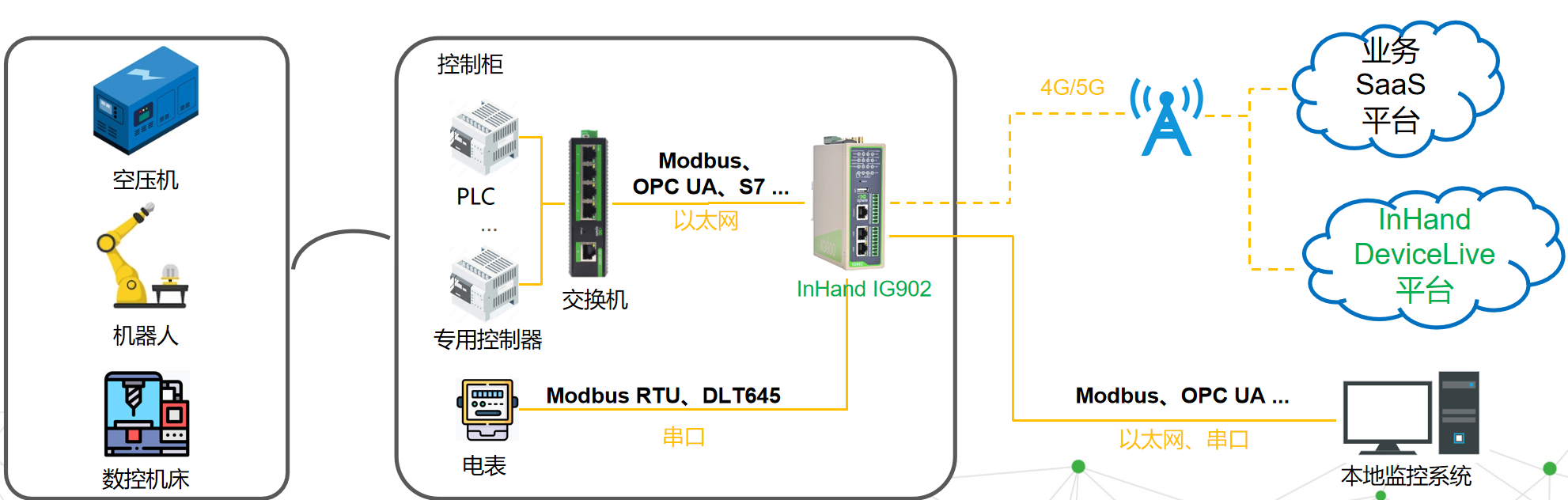

二、整体网络拓扑架构说明

整套架构分为四层：现场设备层、控制柜边缘汇聚层、本地监控层、云端业务平台层，各层级数据通路完全解耦，互不干扰。

1. 现场设备层（车间生产终端）

车间内全部生产、能耗终端分为两类通信接口：

• 以太网设备：工业机器人、数控机床、西门子 / 三菱 PLC、空压机控制器，支持 S7、OPC UA、Modbus TCP 等工业以太网协议；
• 串口设备：多功能电力电表、老款仪表，仅支持 Modbus RTU、DL/T645 串口标准协议。 所有设备就近接入车间控制柜，避免远距离布线带来的信号衰减、电磁干扰问题。

2. 控制柜边缘汇聚层（方案核心）

单台控制柜部署工业交换机 + 边缘物联网网关完成本地数据汇聚：

1. 工业交换机：作为二层汇聚节点，接入柜内所有以太网 PLC、机器人设备，实现车间内网局域网互通；
2. 边缘网关双链路采集设计：
   • 网口通道：对接交换机，采集以太网类生产设备实时运行数据；
   • 串口通道：直连电表、老式仪表，读取能耗、工况原始串口数据；
3. 网关核心两大能力： ① 边缘预处理：现场完成数据清洗、阈值判断、数据缓存、协议转译，过滤无效重复报文，减轻云端服务器压力； ② 多链路上行：支持有线以太网、4G/5G 蜂窝双上行链路，有线故障时自动切换无线保障数据不中断。

3. 本地监控层（厂区内网业务）

边缘网关通过有线以太网接入厂区本地监控服务器，本地 SCADA 系统可直接读取实时生产、能耗数据，实现车间现场可视化监控、生产报表本地存储，断外网情况下厂区生产监控业务完全不受影响，保障生产连续性。

4. 云端平台层（远程管理 + 业务数字化）

网关通过蜂窝 / 有线网络建立加密长连接，同步对接两套云端服务：

1. 业务 SaaS 平台：承载工厂数字化业务，包含产能统计、能耗分析、生产排程、设备 OEE 分析等上层业务，接收网关预处理后的标准化结构化数据；
2. 通用设备远程网管平台：独立于业务系统，核心提供两大能力：
   • 全厂区设备统一在线监测：实时查看网关、PLC、仪表在线状态，链路断线、设备离线主动推送告警；
   • 安全远程通道：穿透厂区内网，工程师异地远程访问、调试柜内 PLC、控制器，无需现场出差，支持权限分级管控，规避内网暴露公网的安全风险。

三、四层数据流完整传输逻辑

（1）本地内网数据流（不依赖外网）

数控设备 / 机器人 / PLC → 工业交换机 → 边缘网关 → 本地 SCADA 监控服务器 适用场景：车间日常巡检、实时产线监控、本地历史数据存储，完全在内网闭环，断外网不影响生产监控。

（2）云端业务上报数据流（生产 / 能耗上云）

现场设备原始数据 → 边缘网关本地预处理（去重、阈值过滤、协议转换） → 4G/5G / 有线网络 → 业务 SaaS 平台 区别于传统串口透传模式，网关不在单纯转发原始字节，而是在边缘侧完成轻量化计算，仅上传有效业务数据，大幅降低云平台带宽与解析负载。

（3）远程运维下行数据流（异地调试设备）

远程工程师电脑 → 远程网管平台加密通道 → 边缘网关 → 柜内 PLC / 控制器 通道为单向主动长连接（网关主动对接云端平台），厂区内网不对外开放端口，从根源降低网络入侵风险，兼顾运维便捷性与工厂内网安全。

四、方案核心优势（落地价值）

1. 全设备兼容，新旧产线兼容改造 同时支持以太网工业协议与传统串口仪表，老旧车间无需大规模更换设备，低成本完成数字化改造，适配存量产线升级项目。
2. 本地 + 云端双活架构，生产无中断 本地 SCADA 独立运行，外网断线仅影响云端报表与远程调试，车间实时监控、数据采集正常工作，不耽误生产。
3. 边缘计算减负，降低云端成本 数据预处理下沉至车间网关，过滤空报文、重复采集数据，减少云端存储、流量开销，中小工厂无需采购高性能云服务器。
4. 安全可控的远程运维，解决出差调试痛点 采用网关主动外联长连接模式，内网不暴露任何端口，搭配账号分级权限，可实现异地 PLC 程序上下载、参数调试，大幅降低售后、运维人力成本。
5. 统一设备网管，简化厂区运维 所有边缘网关、现场设备接入同一套网管平台，集中查看在线状态、链路故障，替代人工逐柜巡检，方便多分厂、多车间统一管理。

五、落地适配场景与补充说明

适配场景

机加工车间、小型装配产线、空压机 / 配电房能耗监测、离散制造工厂存量设备数字化改造；也可拓展至小型水务、暖通设备集中监控场景。

补充备注

1. 上层业务 SaaS 数字化平台，一般由系统集成商、工业互联网平台厂商根据工厂个性化需求定制开发；
2. 整套组网硬件选型优先选用宽温、抗电磁干扰工业级设备，适配车间粉尘、高低温、变频器强干扰复杂工况；
3. 链路冗余建议配置有线 + 蜂窝双上行，针对无人值守车间、偏远分厂，保障 7×24 小时数据稳定上传。

六、总结

这套分层边缘采集组网方案平衡了现场生产稳定性、数字化上云需求、远程运维便利性、项目改造成本四大核心诉求，规避了纯透传采集带来的云端资源浪费、内网公网暴露的安全隐患，是中小型工厂轻量化数字化改造的标准化可行方案，可直接复用至同类离散制造、能耗监控项目。
