前置基础规则

1. 硬件：SCL 时钟线、SDA 双向开漏数据线，外部 4.7k 上拉，空闲均为高电平；
2. 比特传输：高位先行 MSB First；SCL 高电平时采样 SDA 电平，SCL 低电平时切换 SDA；
3. 基础时序单元：START、STOP、Repeated START、ACK/NACK 应答；
4. 单字节结构：8bit 数据 + 1bit 应答位，共 9 个 SCL 周期。

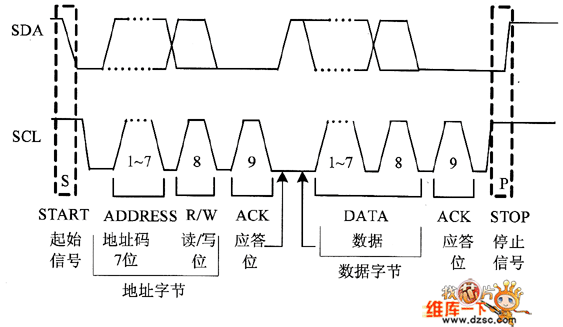

一、4 种基础信号时序

1. 起始信号 START（通信开启）

条件：SCL = 高电平期间，SDA 由高 → 拉低 时序步骤：

1. 总线空闲：SCL=1，SDA=1
2. 保持 SCL 不变为高
3. SDA 拉低，产生下降沿 → START 之后 SCL 拉低，准备传输字节

2. 停止信号 STOP（通信结束，释放总线）

条件：SCL = 高电平期间，SDA 由低 → 释放拉高 时序步骤：

1. 传输完最后一字节 + ACK 后，SCL 拉低
2. SDA 先拉低
3. SCL 拉高保持不变
4. SDA 释放变高，上升沿 → STOP 总线回到空闲状态 SCL=1、SDA=1

3. 应答位 ACK / NACK（每 8bit 后必传）

主机发 8bit 数据后，释放 SDA，等待从机控制 SDA：

• ACK（确认收到）：从机在第 9 个 SCL 低周期把 SDA 拉低；
• NACK（无应答）：从机不动作，SDA 保持高； 主机收到 NACK 后应发送 STOP 终止通信。

4. 重复起始 Repeated START

不发送 STOP，直接再次生成 START，用于「写寄存器地址→连续读数据」场景，不释放总线，避免总线冲突。

二、I2C 写寄存器完整时序（主机写从机）

需求：向从机地址 0x51，寄存器 0x02 写入数值 0xAA 完整时序流程：

1. START 起始信号
2. 发送 1 字节寻址字节：7位从地址 + 读写位(0=写) 例：0x51 << 1 | 0 = 0xA2
3. 等待从机拉低 SDA 返回 ACK
4. 发送 1 字节寄存器偏移地址 0x02
5. 等待从机 ACK
6. 发送待写入数据 0xAA
7. 等待从机 ACK
8. STOP 停止信号，传输结束

时序分层说明：

• 第 1 段：寻址从设备，告知 “我要写你”；
• 第 2 段：发送目标寄存器编号，指定写入位置；
• 第 3 段：发送要存入寄存器的数据；

对应代码里的底层逻辑：

python

运行

i2c.write(0x02)  # 先发寄存器地址
i2c.write(0xAA)  # 再发写入数据

三、I2C 读寄存器完整时序（主机读取从机数据）

I2C 读不能直接读，必须先写寄存器地址，使用 Repeated START 切换读模式； 需求：读取 0x51 设备寄存器 0x01 的 1 字节数据 时序流程：

1. START
2. 发送写寻址字节 0xA2（0x51 写）
3. ACK
4. 发送寄存器偏移 0x01
5. ACK
6. Repeated START 重复起始（关键，不发 STOP）
7. 发送读寻址字节 0xA3（0x51 | 1 读标志）
8. ACK（从机确认读指令）
9. 从机在 SCL 节拍下，把寄存器数据逐位输出到 SDA，主机读取 8bit
10. 主机输出 NACK（告诉从机不再继续读）
11. STOP 结束

对应你代码的操作逻辑：

python

运行

i2c.write(0x01)    # 第一步：发送寄存器地址
val = i2c.read(1)  # 第二步：发起读时序获取数据

四、时序关键约束（开发避坑）

1. SDA 电平切换只能在 SCL = 低 时操作；SCL 高时 SDA 电平代表有效数据 / START/STOP；
2. 所有字节高位先输出，不能低位先行；
3. 读操作读完所需字节后主机必须发 NACK，持续 ACK 会触发从机持续输出下一个寄存器；
4. 总线挂死故障：若从机拉死 SDA 为低，无法产生 STOP，整条 I2C 总线卡死；软件需增加超时复位逻辑；
5. 速率与时序裕量：
   • 标准 100kHz：高低电平最小 4.7us；
   • 快速 400kHz：高低电平最小 0.6us；RDK 默认常用 400kHz。

五、读写时序对比简表

表格

操作类型	核心时序特征	核心信号
I2C 写寄存器	START→写地址→ACK→寄存器→数据→ACK→STOP	单次 START、无重复起始
I2C 读寄存器	START→写地址→ACK→重复 START→读地址→读取数据→NACK→STOP	必须 Repeated START 切换读写方向

六、时序和之前 i2cdev 代码的关联

使用的i2c.read()/i2c.write()是底层裸字节接口，不会自动生成寄存器寻址时序：

1. 读寄存器必须手动先 write (reg) 发送偏移地址，再 read；
2. 库内部自动封装 START、STOP、ACK 时序，无需用户操作电平；
3. 如果直接调用i2c.read(1)不先发寄存器地址，从机无目标地址，读出随机无效乱码
